MANUAL DE USUARIO CombiPower 2024 WAECO

ES 155 Inversor senoidal con cargador automatico integrado Instrucciones de montaje

Lea atentamente estas instrucciones antes del montaje y de la puesta en funciona el aparato y conservelas en un lugar seguro para futuras consultas. En caso de vendr oentarag el aparato a other persona, entrega también estas instrucciones.

Índice

1 Notas sobre el empleo de las instrucciones 156
2 Indicaciones generales de seguridad 157
3 Destinatarios de estas instrucciones 162
4 Volumen de entrega. 162
5 Uso adecuado 162
6 Descripción técnica 163
7 Conexión del aparato. 178
8 Encendido y apagado del aparato 189
9 Configuración del aparato con el control remoto 190
10 Soluccion de fallos. 199
11 Garantía legal 201
12 Gestión de residuos 201
13 Datos tecnicos 202

Notas sobre el empleo de las instrucciones CombiPower

1 Notas sobre el empleo de las instrucciones

PELIGRO!

Indicación de seguridad: su incumplimiento acarrea la muerte o graves lesiones.

JADVERTENCIA!

Indicación de seguridad: su incumplimiento puede acarrear la muerte o graves lesiones.

JATENCION!

Indicación de seguridad: su incumplimiento pueda acarrear lesiones.

JAVISO!

Su incumplimiento puede acarrear daños materiales y perjudecer el correcto funciona del producto.

NOTA

Información adicional para el manejo del producto.

Paso a seguir: este significo le indica que deben realizar un paso. Todos los procedimientos necessarios se describen paso a paso.

Este*simbolo describe elresultado deun paso realizado.

fig. 1 5, págin3: esta indicación hace referencia a un elemento de una figura, en este ejemplo a la "Posicion 5 en la figura 1 de la网页 3".

Tenga en cuenta también las siguientesindicaciones deseguidad.

2 Indicaciones generales de seguridad

El fabricante no se hace responsable de los días causados como consecuencia de:

• errores de montaje o de conexión.
• daños en el producto debido a influencias mecánicas y sobretensiones
• modificaciones realizadas en el producto sin el expreso consentingimiento del fabricante
• realización del aparato para finesdistinctos alos descritos en las instrucciones.

2.1 Seguridad general

PELIGRO!

• Compruebe antes deponer en marcha el aparato que la tension de functionamento y la tension de red coincidan (vease la placadocharacteristicas).
• En caso de incendio, utilise un extintor adequado para aparatos electricos.

JADVERTENCIA!

• Cuando el aparato o el cable de alimentacion presenten daños visibles, no deben poder en marcha el aparato.
• Sólo personal especializzato pueda realizar reparaciones en el aparato. Las reparaciones que se realizen Incorrectamente pueden dar lugar a situaciones de considerable peligro. Dirijase al servicios de atencion al cliente en caso de que seanecessary reparar el aparato.
• Cuando hay una bateria connectada, sigue haberdo tension en el aparato también el interruptor principal está desconnectado.

Indicaciones generales de seguridad CombiPower

ATENCLION!

• En caso de que desmonte el aparato:

• Coloque el interruptor principal en la posicion "0".

• Suelte todas la conexiones.
• Asegürese de que todas las entradas y salidas estén sin tensión.

JAVISO!

• Compare el valor de tension indicado en la placá de característica con el suministro de energia existente.
• Asegürese de que otros aparatos no Cause un cortocircuito en los contactos del aparato.
• Preste atencion a que los bornes rojo y negro nunca entrega en contacto.
  No desenchufe nunca el cable de conexión tirando deél.

2.2 Seguidad en la instalacion del aparato

jPELIGRO! jPeligro de muerte por descarga electrica!

• Instalación en embarcaciones:

Una instalación Incorrecta de aparatos electricos en embarcaciones puede producir daños de corrosión en la embarcación. Deje que un electricista especializzato en instalaciones en embarcaciones instale el invorsor.

• No toque directamente con las manos cables sin aislamento. Esto también corresponde a todos los cables del circuito de corriente alterna.
• Al trabajo en instalaciones electricas asegürese de que haya alguien en las cercanías para que le pueda poder usar en caso de emergencia.
• No monte el aparato en areas donde haya peligro de explosiones a causa de gases o polvos explosivos.

CombiPower Indicaciones generales de seguridad

JADVERTENCIA!

• Monte el aparato únicamente en recintos cerrados y bien ventilados.
• Nunca monte el aparato en recintos donde haya almacenados materiales inflamables o donde se pueda acumular gases inflamables; la temperatura de la superficie puede alcanzar hasta 60^ .
• No utilise el aparato en instalaciones con baterías de plomó-acido. Estas baterías desprenden gas de hidrógeno explosivo que se pueda incendiar a partir de una chispa en las uniones electricas.
• Antes de lapellaa en functionamento,aseguesede que el cablede alimentacion y el enchufe esten secos.

ATENCION!

• iProcuremantenerlo enuna posicón segura! Instale y fije el aparato de forma segura, de manera que no pueda caarse ni volcarse.
• Asegürese de que el aparato está conectado a tierra.
• Asegúrese de que la longitud de la sección de cable sea suficiente.
• Tienda los cables de tal forma que no se pueda tropezar con ellos ni se pueda darar el cable.
  Fije bien los cables.
• No exponga el aparato a fuentes de calor (radiación directa del sol, calefacción, etc.). De este modo, evitará un calentimiento adicional del aparato.

Indicaciones generales de seguridad CombiPower

JAVISO!

• Si los cables deben estar bajo el河水 de paredes de chapa o de otro tipo de paredes con bordes aflilados, utilise tubos corrugados o guías de cable.
• Los cables no deben quedar sueltos ni muy doblados al colocarlos en materiales conductores de electricidad (metales).
  No tire de los cables.
• No Tienda el cable de red de 230V y cable de corriente continua de 12/24V en el mismo canal de cableado (tubo corrugado).
• Coloque el aparato en un lugar seco y protegido contra posibles salpicaduras de agua.
• Proteja el aparato de vapeores agresivos y de atmóferas húmedas o con contenido en sal.
  Proteja el aparato y los cables de la lluvia y humedad.
• Preste atencion a que haya una buena ventilacion.
• Monte el aparato únicamente en recintos cerrados y nunca al aire libre.
• No conecte la salute de 230 V del inversor con另一边 fuente de tensión de 230 V.

CombiPower Indicaciones generales de seguridad

2.3 Seguidad al manipular baterias

JADVERTENCIA!

Las baterias能把 tener acidos agresivos y corrosivos. Evite el contacto del liquido de la bateria con在哪ier parte del cuerpo. Si a pesar dearlo entrase en contacto con dicho liquido, enjuague bien con agua la parte afectada.

ATENCLION!

• Lleve gafas y ropa de proteccion cuando manipule baterias. No se lleve nunca las manos a los ojos cuando es manipulando baterias.
• Mientras manipule baterías no lleve objetivos de metal como relojes o anillos. Las baterías de plomo-acido peuvent producir corrientes de cortocircuito que podrjan provocar graves quemaduras.
• Procuremantenerlo enuna posicón segura! Tanto el aparato como las baterías que vaya a cargardeferancolocarse de un modo seguro para evacar que se caigan.
• No fume y asegürese de que no salte ninguna chispa en las cercanías del motor o de la bateria.

JAVISO!

• Utilice únicamente baterías recargables.
• Al realizar la connexion preste atencion a la polaridad correcta: - borne rojo: polo positivo de la bateria - borne negro: polo negativo de la bateria
• Evite que caigan piezas metálicas sobre la batería. Illo podra provocar chispas o se podra cortocircuitoar la batería y除外 partes electricas.
• Siga las instrucciones dadas por el fabricante de la bateria y por el fabricante de la instalacion o del vehiculoonde se utilizes la bateria.
  No intente nunca recargar baterias heladas.
• Si desea desmontar la bateria, desconnecte primero la connexion a masa. Desconnecte de la bateria todas las connexiones y aparatos connectados antes de desmontarla.

ES

Destinatarios de estas instrucciones CombiPower

3 Destinatarios de estas instrucciones

Estas instrucciones van dirigidas unicamente a personal的技术ico familiarizo con las directivas VDE correspondentes.

4 Volumen de entrega

• Inversor senoidal con cargador automatico integrado
• Sensor de temperatura de bateria con cable de conexión
  Control remoto con cable de conexión
• Instrucciones de montaje y uso
• Llave Allen

5 UsoADECuido

Los inversores senoidales con cargador automatico integrado sirven tanto para transformar la tension continua de 12V o 24V en tension alterna de 230V de 50Hz como para cargar las siguientes baterias:

Baterías de arranque de plomo
Baterías de gel de plomo
Baterias sin mantenimiento
Baterías AGM

Los aparatos no peuvent utiliser bajo ningúnconcepto para cargarotiestipos de baterias (p.ej.NiCd,NiMH,etc.)!

JADVERTENCIA!

El aparato no pueda utiliser para la alimentación de equipos Médicos.

;ADVERTENCIA! Peligro de explosión!

Las baterias averiadas no se pueda pagar. ExistePEGro de explosiono当之无愧 a la formacion de gas detonante.

Las baterias de niquel-cadmio y las baterias no recargables no se pueda recargar con el cargador de baterias. La envoltura de theseños tips de bateria可以选择 estallar de forma parecida a una explosión.

CombiPower Descripción技术水平

6 Descripción技术水平

6.1 Descripción general

El inversor senoidal con cargador automatico integrado combina dos aparatos:

Cargador de baterías
Inversor senoidal

El aparato pueda emplearse delCEEiante modo:

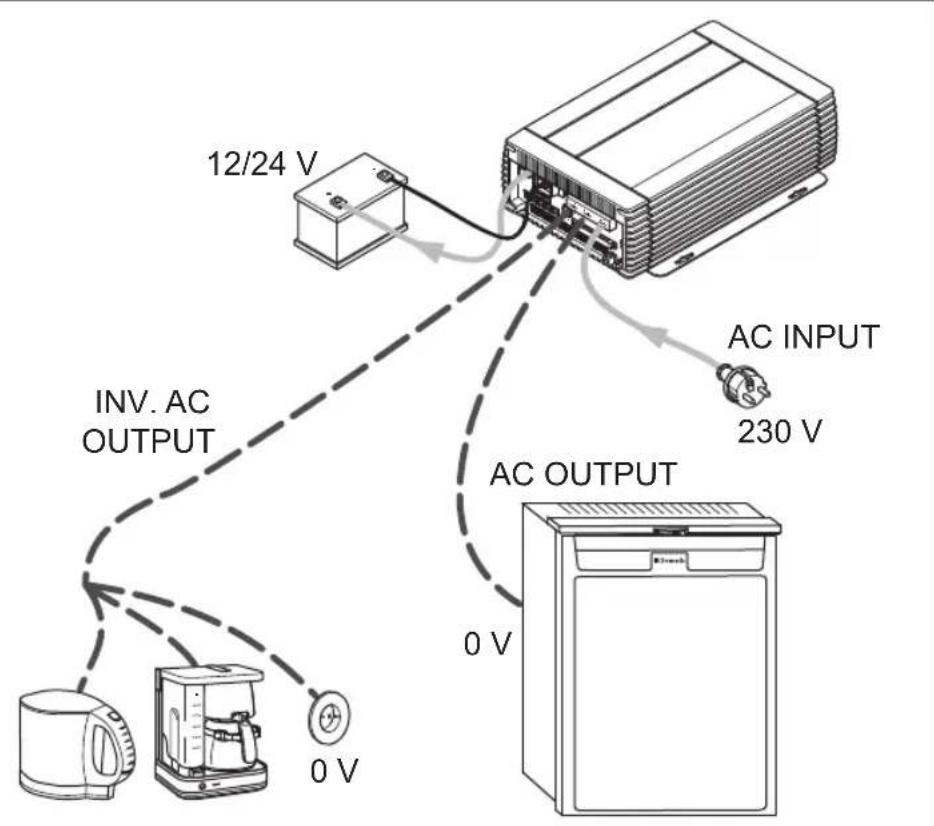

• Como@cargador automatico (characteristica de cargo de 6-niveles)

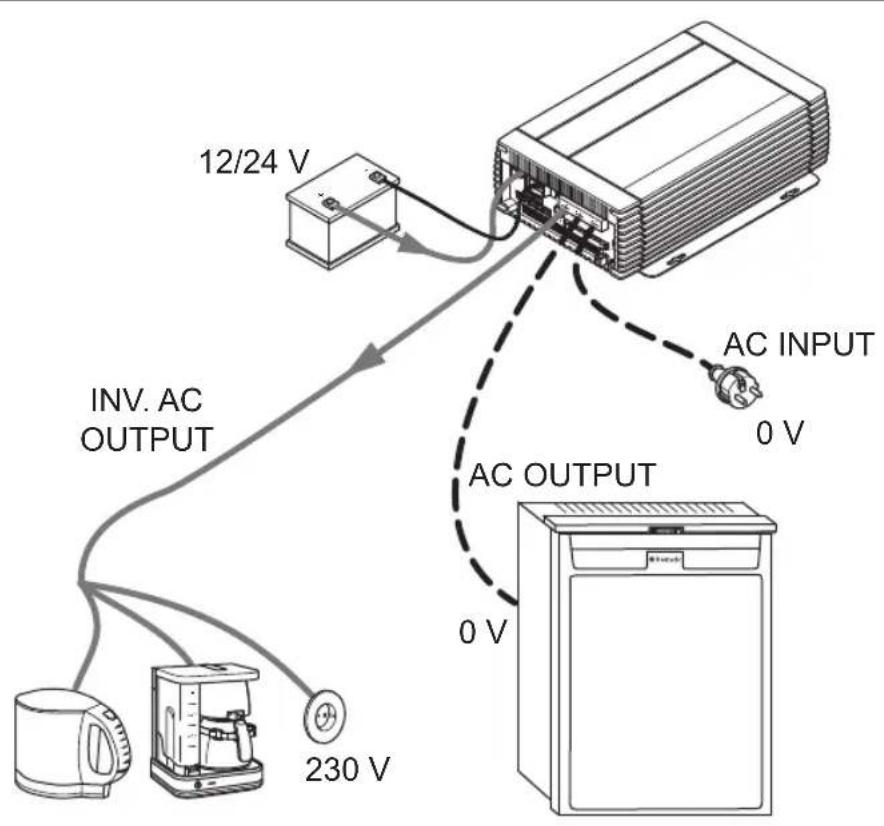

• Como invorsor senoidal: el aparato genera una tension de salute de 230-V

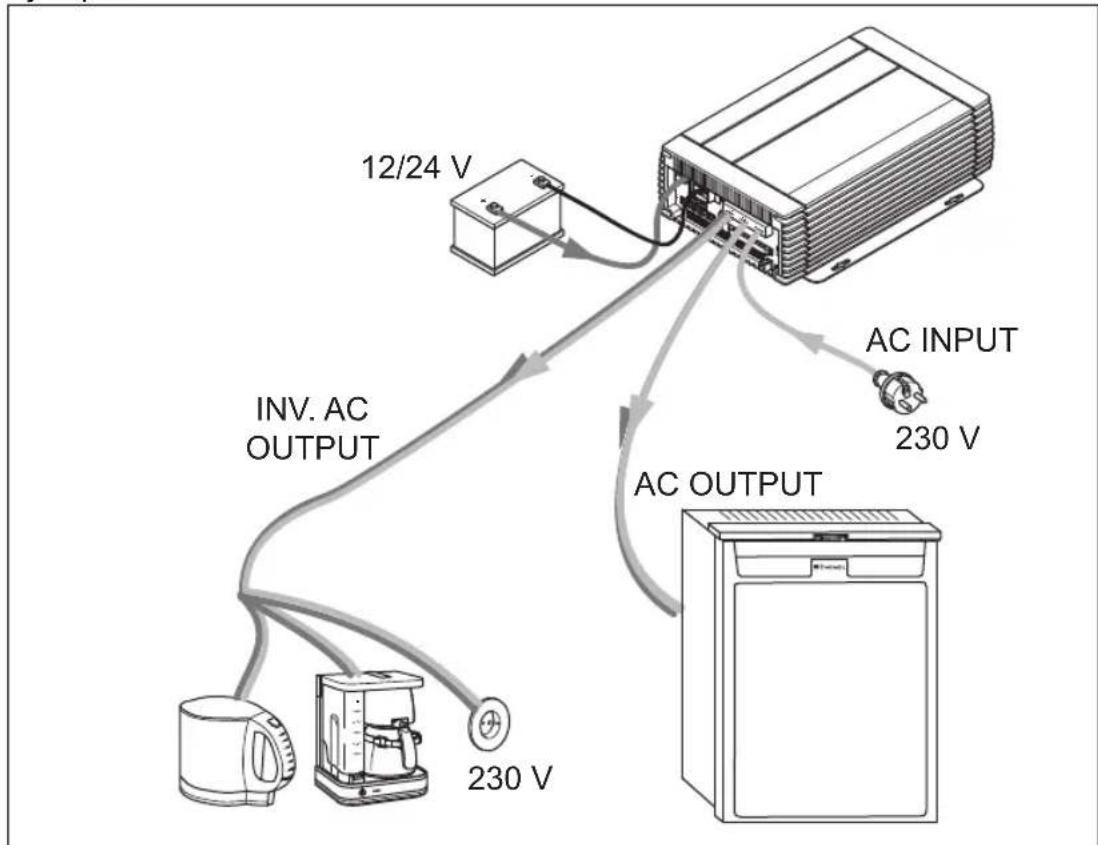

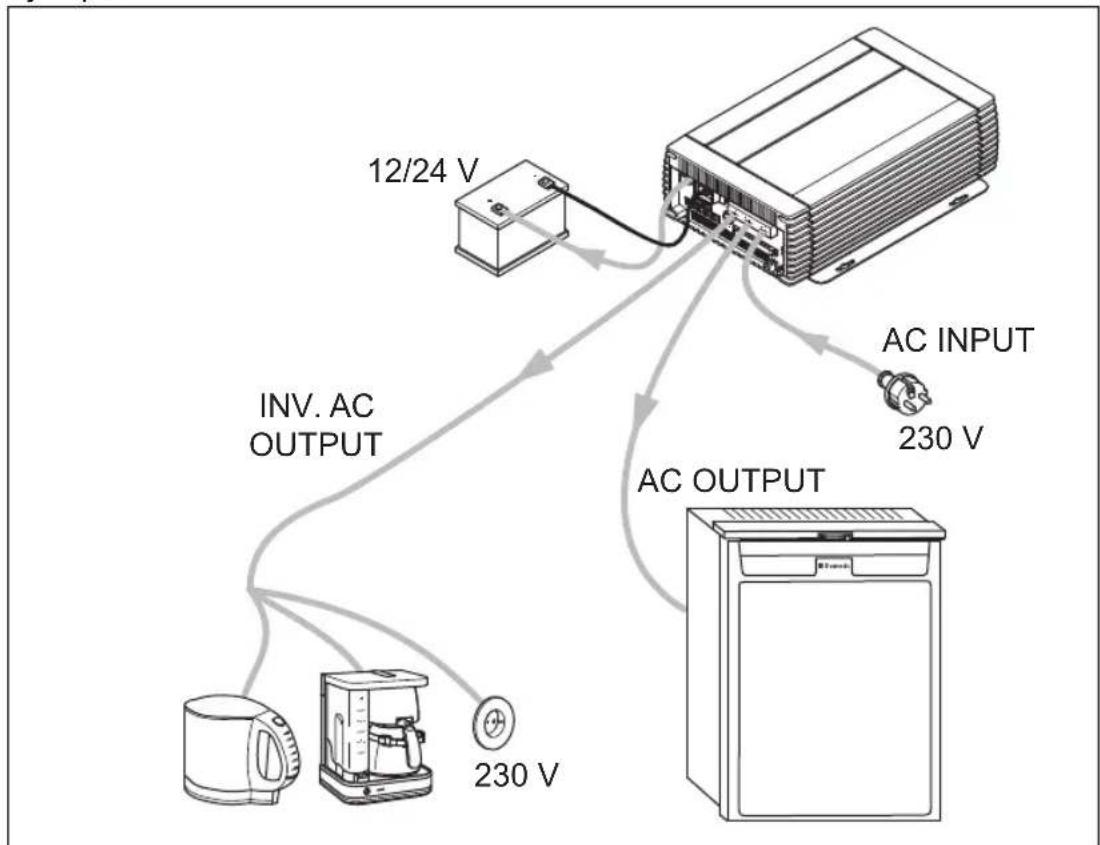

• Power Sharing: el aparato suministra 230 V a los aparatos connectados y al mismo tiempoonga una bateria
• Función de generator (función de tensión de red): el aparato soja da un tension de red de 230 V mediante la energia de una bateria anadiendo energia de 230 V a la energia de la bateria (fuente de energia común)

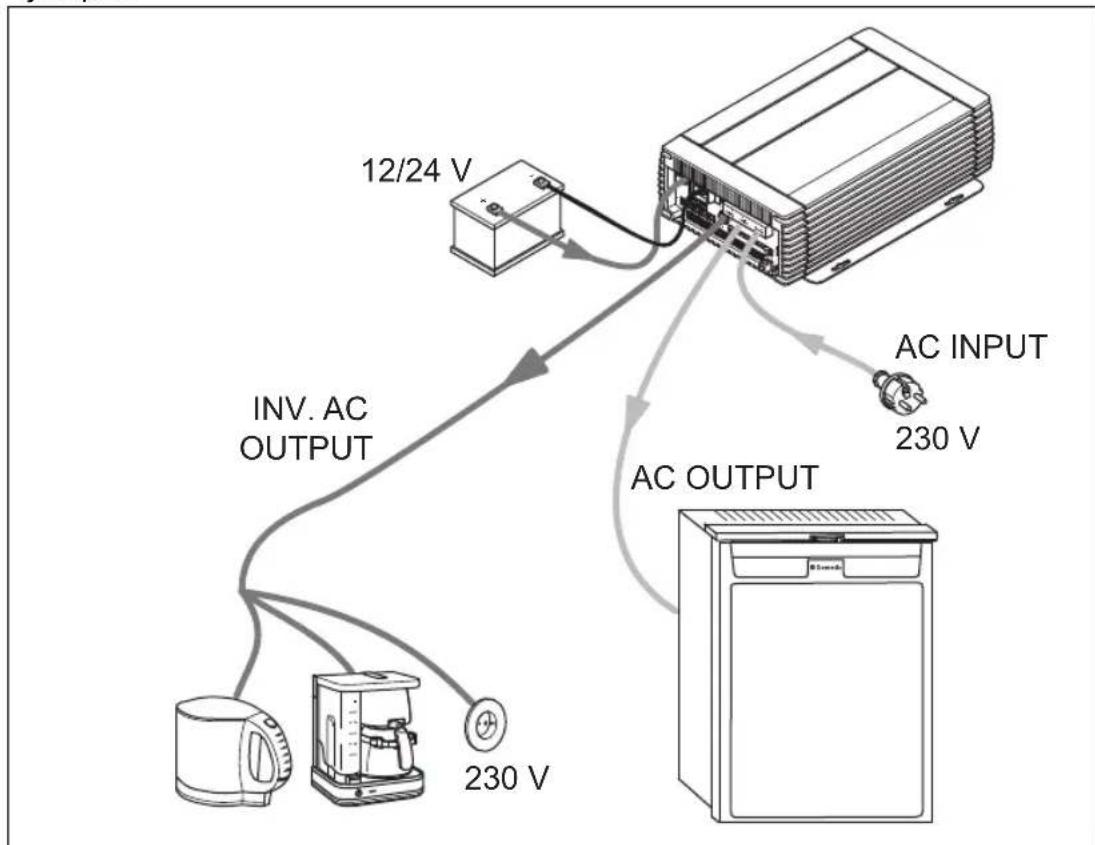

• Power Support (PSF): el aparato soptauna tension de red de 230 V mediante la energia de una bateria alimentando una parte del aparato connectado con la bateria y othera parte con tension de red de 230 V (fuentes de energia separadas)
• Alimentación de corriente sin interruptions (UPS): cuando se canta la tensión de red, el aparato alimenta a los aparatos connectados mediante corriente de la bateria.

El aparato dispone de los siguientes dispositivos de proteccion:

• Protección de tension minima de CC
• Protección de sobretension de CC
• Sobrecalentamento
• Protección contra sobrecargas

El aparato se maneja y configura mediante un control remoto.

Además se pueda configurar mediante un ordinador a工程技术 de un puerto RS-232 y de los interruptores DIP situados en el aparato.

Descripción técnica CombiPower

6.2 Elementos de mando y conexiones

Pos. en fig. 1, Denominación Explicación/fúnión págrina 3
1 POS (+) Borne positivo
2 NEG (-) Borne negativo
3 5 A CHARGER/2.5 A CHARGER	5 A/2,5 A: conexión de cargador
4 INV. AC OUTPUT 230 V: inversor de salute ● L: Conductor de tensión ● N: Conductor cero ● FG: Conexión a masa
5 AC OUTPUT 230 V: salute ● L: Conductor de tensión ● N: Conductor cero ● FG: Conexión a masa
6 AC INPUT 230-V: entrada ● L: Conductor de tensión ● N: Conductor cero ● FG: Conexión a masa
7 - T a p a
8 CIRCUITBREAKER	LS: interruptor de potencia (fig. 7, páginas 5) La protección de sobrecorriente se activa cuando se produce una sobrecorriente o un cortocircuito. ➢ Soluciones la Cause de la falla. ➢ Pulse el interruptor para restuarar el aparato.
9 CHASSISGROUND	Conexión a masa
10 -	Interruptor principal: ● 0: Apagado ● I: Encendido El interruptor principal tiene prioridad ante los ajustes del control remoto. Si el interruptor principal se encuesta en la posición “0”, no podrá encender el aparato con el control remoto.

CombiPower Descripción技术水平

Pos. en

fig. 1, Denominación Explicación/función página 3

11 CAN2 Conexión Bus CAN
12 CAN1 Conexión Bus CAN
13 LCM Conexión del control remoto
14 RS-232 Conexión de un ordinador a工程技术 de un puerto serial RS-232
15 BAT. TEMP. Conexión del sensor de batería
16 FAILURE Conexión de un relé para indicación deerrores
17 INV CHR Conexión de un interruptor externo

Descripción técnica CombiPower

6.3 Control remoto

Pos. en fig. 3, Símbolo Explicación/fúnction págrina 4

1 - Pantalla: muestra mensajes de control o de ajuste

2 ON/OFF Para encender el aparato: pulse brevamente. Para apagar el aparato: mantenga pulsado (>3 seg)

3 Desplazimiento por el menú (nivel superior; desplazimiento vertical)

4 Mantenga pulsado (>2 seg) aparece el menú de configuración Pulse brevamente: para desplazarse por el menú (nivel superior; desplazimiento vertical) o para confiimar un valor (función ENTER)

5 ▼Para desplazarse por el menú (retroceder; desplazimiento horizontal) o para selectionar un valor

6 ▲Para desplazarse por el menú (avanzar; desplazimiento horizontal) o para selectionar un valor

7 ALARM LED para visualización de alarma • se ilumina en rojo: 230 V: tensión minima o sobretensión (Over/Under Alarm), 12 V: tensión minima o sobre tensión (Over/Under Alarm), sobrecarga (Overload) o falla del ventilador

8 CHARGER LED de estado de carga: • se ilumina en verde: modo de carga • apagado: modo de carga apagado

9 INVERTER LED de estado de funciona del inversor: • se ilumina en verde: funciona del inversor • se ilumina en rojo: falla de funciona del in-versor • apagado: inversor apagado

10 AC GRID LED de estado de tensión de red en la entrada: • se ilumina en verde: hay tensión de red en la entrada • apagado: sin tensión de red en la entrada

CombiPower Descripción技术水平

Pos. en

fig. 4,

pagina 4

Simbolo Explication/funciOn

11 - Jumper de encendido/apagado de un interruptor

externo:

• Jumper abierto: funciona de interruptor externo desconectada
• Jumper insertado (ajuste de fabrica): funciona de interruptor externo conectada

12 - Clavija de 4 polos

PIN 1: ALM (funciOn de alarma)
de momento no activada
PIN2:CTL

Según el jumper (fig. 411, págin4) el aparato suepe encenderse o apagarse con una senal positiva.

Jumper abierto:

Tensión de entrada CTL 5 - 60 V---=

ENCENDIDO

Tensión de entrada CTL 0 V---= APAGADO

Jumper cerrado:

Tensión de entrada CTL 5-60 V---= APAGADO

Tensión de entrada CTL 0 V---=ENCENDIDO

PIN3:ENB, PIN4:-VCC

El aparato pueda encenderse y apagarse atram-. ves de这些东西. Para thiso no se require. trension externa.-ENB se conecta a-VCC mediate un interruptor (VCC no debe connectarse con el polo negativo de la bateria).

Véase fig. 6, páginé 5:

Interruptor cerrado = Aparato ENCENDIDO

Interruptor abierto = Aparato APAGADO

Nota: Cuando el aparato se enciende mediante esta referencia, unicamente puede apagarse con el interruptor principal.

13 - Conector hembra para el cable de conexión del

controlremoto

Descripción técnica CombiPower

6.4 Indicadores de estado

Losindicadoresde estado del controlremoto (fig.41,pagina4)muestran parámetros actuales del aparato.Con las teclas y seuedealternar entrelosindicadores (fig.15,pagina9).

Simbolo Explication

Ib Corriente de la batería

Ig Corriente del generator

Ii Corriente del inversor

Vb Tensión de la batería

Vg Tensión del generator

Vi Tensión del inversor

FQ Frecuencia en Hz

W Rendimiento en varios

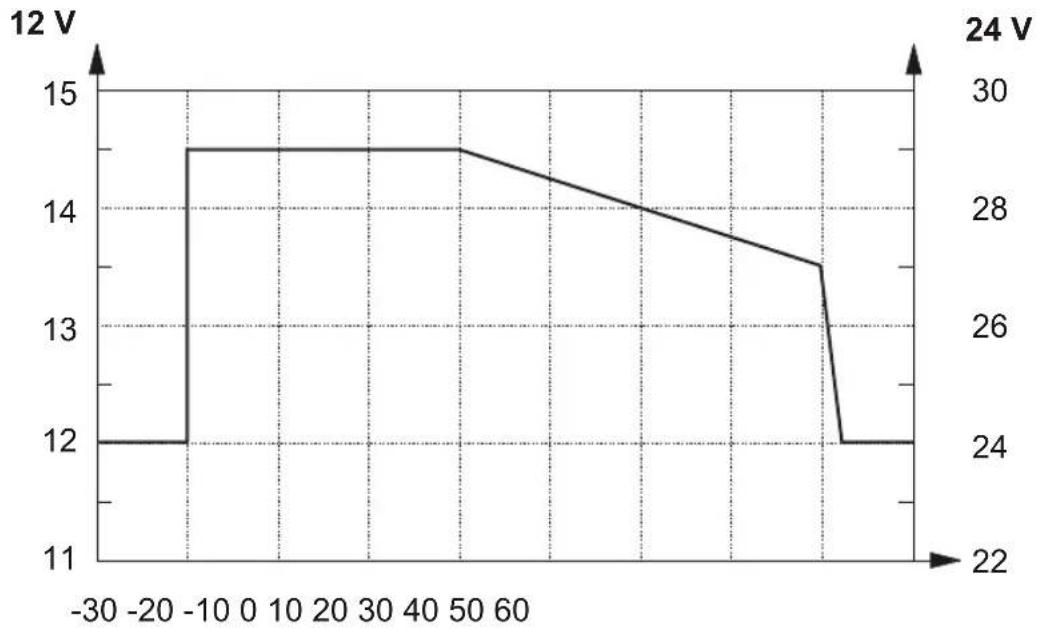

^ C Temperatura de la bateria

□□□

Fase dearga principal de la bateria

• Dabreria no searga
• Base I activa
• Dase U0 activa
• Base U activa

CombiPower Descripción技术水平

6.5 Función de energia de bateria

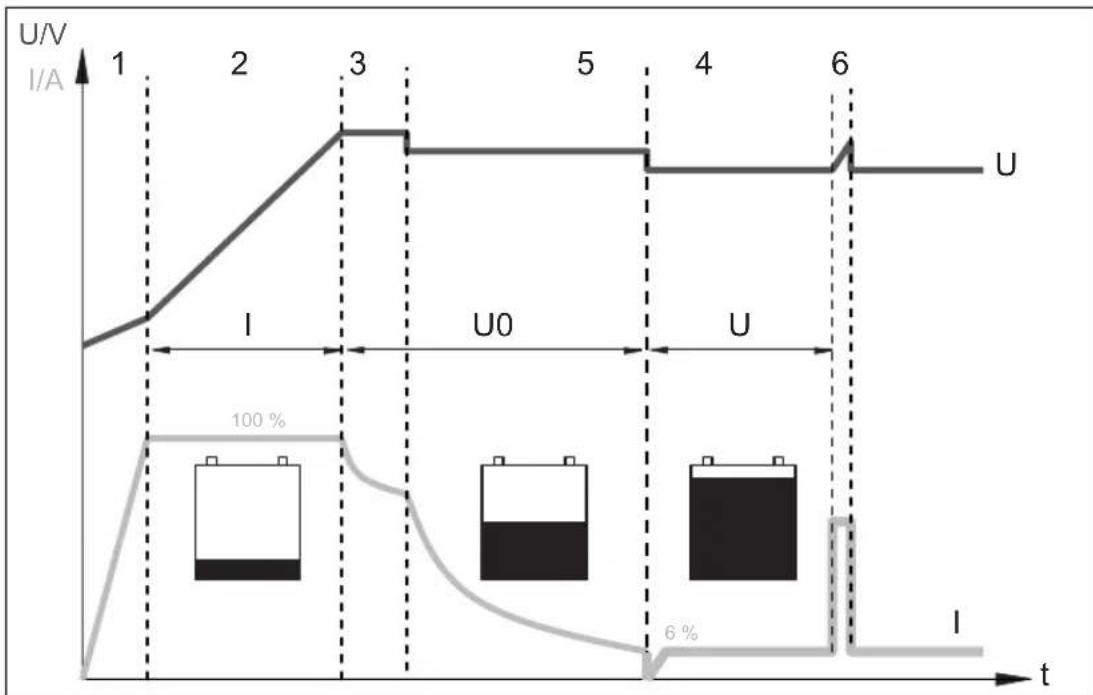

La caracteristica deargas se denomina curva caracteristica IU0U modificada.

1: Fase de analyse

En primer lugar se analizará la energia de la batería mediante una corriente de energia en aalto.

2: Fase I (Bulk)

Al comenzar la energia, la batería descargada searga con corriente constante (100% corriente de energia) hasta que la tensión de la batería llegue a 14,4 V o a 28,8 V. Cuando la batería llega a este niveau de tensión, la corriente de energia disminuya.

Aquí comienza la fase dearga de absorcción de 2 niveles (fase U0), cuya tensión dearga y duración depende del taman y del tipo de batería. Para las fases 3 y 4 se pueda averdar differentes tensiones que permanecen constantes hasta alcanzar la corriente dearga maxima (6 % de la corriente ajustada).

La fase 4 termina como máximo 8 h après deninger 13,8 V o 27,6 V.

Descripción técnica CombiPower

5: Fase U (Floating)

La fase U sirve para conservar la capacité de la bateria (100%).

En caso de que hayathers aparatos de CC conectados,recibiran alimentacion de parte del aparato. Unicamente se tomara potencia adicular de la bateria en caso de que la potencia necessaria supere la capacité del aparato.En este caso,la bateria se descargará hasta que el aparato ingrese neutramente en la fase I y cargue la bateria.

El cargador de bateria Cambia cada 14 días a la fase 2 para reactivar la bateria. De este modo se evitan sintomas de desgasto eventuales, como la sulfatabación.

Carga con sensor de temperatura de bateria

El sensor de temperatura de bateria incluido en el volumen de entrega debe estar conectado. Mediente este, la tension dearga se ajustara a la temperatura de la bateria. Independientelemente de la temperatura de la bateria, la tension deargaumentar o disminuira durante la fase U0 (vease el siguiente diagrama):

CombiPower Descripción技术水平

5 A/2,5 A: cargador (segunda conexión de bateria)

El aparato cuenta con una connexion para unasegunda bateria (cargador de 3 pasos).Mediante esta connexion se pueda cargar una bateria petite (por ej., una bateria de arranque).

La tension de energia es de 14,4 V o 28,8 V. La tension de energia maxima es de 5 A o 2,5 A.

6.6 Función de inversor

En el modo de funciona del invorsor, el aparato proporciona una tensión regulada de 230 V.

La potencia constante maxima es de 2.000 VA. No connecte ningún aparato que necesse una potencia nominal más elevada. Cuando connecte más de un aparato, asegúrese de que lasuma de las potencias nominales no supere los 2.000 VA.

NOTA

A la hora de conectar aparatos con un motor deccionamento electrico (p.ej. taladradora, nevera, convertidor CC-CC, etc.),onga en cuenta que estas, a bajo, necesitan un mayor consumo de potencia al indicado en la plaza de caracteristicas en el momento de arrancar.

Un modo de ahora energetico ajustable protege la bateria. De/DDa ciclica se comprueba si se debe utilizes el rendimiento de la bateria. Si no es asi, esta functiOn se desactiva y no se usa corriente en vacio.

Descripción técnica CombiPower

6.7 Conexiones

A los Bornes positivo y negativo se conecta una bateria. A la entrada "AC INPUT" (fig. 16,頁面3) se pueda conectar una fuente de tension de 230 V. La alimentacion a trovés de la entrada "AC INPUT"iene prioridad sobre la alimentacion a trovés de una bateria, para que esta no se descargue innecesaramente.

Lassonian cuentan con tension bajo las seguides conditiones:

-Hayuna bateria conectada
-Hayuna fuente de tension de 230V conectada
- Hay una bateria y una fuente de tension de 230-V connectadas (la bateria searga cuando los aparatos connectados norequireen toda la potencia)

• "AC OUTPUT" (fig. 1 5, página 3)
  -Hayuna fuente de tension de 230V conectada

CombiPower Descripción技术水平

6.8 Funciones disponibles

El aparato dispone de las functions descritas a continuación.

Función de Power Sharing

Normalmente, si la energia del aparato conectado y de la corriente de energia de la bateriaja es mayor a lo que possible soportar la fuente de tension de 230 V conectada, el fusible de la fuente de tension saltaria. Mediente la direccion de Power Sharing, el aparato disminuye la corriente de energia de la bateriaja y de este modo,aumenta la potencia a disposicion de los aparatos conectados.

El nivel de Power Sharing (corriente en la entrada de 230 V) puede configurarse a工程技术 del control remoto y debe coincidir con el del fusible de la fuente de tension. Si esta dispone de un fusible de 10 A, por ej., el nivel de Power Sharing debe ser 10 A.

Ejempio:

Descripción技术水平 CombiPower

Función de generator (alimentación de tensión de red externa)

JAVISO!

Tenga en cuenta las normas espécicas de cada País en cuando a la función de generator.

Normalmente, si la corriente del aparato conectado es mayor a la del fusible de la fuente de alimentacion de 230 V connectada, el fusible saltaria. Mediente la direccion de generator, el aparato能把 tener potencia adicularia a partir de la bateria.

Cuando la potencia requerida descienda por debajo del nivel de Power Sharing, el aparato vuelve a cargar la bateria.

En la función de generator, la fuente de tension de 230 V y la bateria actúa como fuente de tension en conjunto.

Ejempio:

CombiPower Descripción技术水平

Función Power Support

Cuando la funciona de generator se encuesta prohibida por normas espécicas del País debido a que el aparato actúa en paralelo con la red de 230 V, se pueda usar la funciona de soporte. En este caso, lassonianas "AC OUTPUT" e "INV. AC OUTPUT"CNTAN con separacion galvanica.

La fuente de tension de 230 V proporciona tension a la calidad "AC OUTPUT",)millas que la bateria alimenta a la calidad "INV. AC OUTPUT".

Cuando los aparatos connectados a laittersa "INV. AC OUTPUT" requieren más corriente que la que pueda suministrar la batería,這些 se apagan. Cuando los aparatos connectados a laittersa "AC OUTPUT" requieren más corriente que la del ajuste de niven de Power Sharing (debe coincidir con el valor del fusible de 230 V de la fuente de tension), el fusible de la fuente de tension de 230 V saliva. Por exemple, si la alimentacion de corriente de un camping está protegida con 10 A pero sus aparatos connectados requieren 16 A, salta el fusible del camping.

Ejempio:

Descripción技术水平 CombiPower

Alimentación de corriente sin interruptions

El aparato pueda usarse como fuente de alimentación de corriente sin interruptions De este modo, cuando se corta la tensión de red el aparato alimenta a los aparatos connectados mediante corriente de la bateria.

Por exemple, usted pueda usar esta funciona si desea que su equipo de aire acondicionado continue encendido en caso de corte de alimentacion de corrente de 230V

NOTA

Mediate el control remoto se pueda configurar durante cuando tiempo debe mantenerse en funciona el inversor después de un corte de energia electrica. De este modo se evita la descarga profunda de la bateria.

Ejempio:

CombiPower Descripción技术水平

Función de cargador de bateria

La batería connectada searga y acondición cuando hay una fuente de tensión de 230 V conectada a la entrada "AC INPUT".

Ejempio:

Conexión del aparato CombiPower

7 Conexión del aparato

7.1 Fijación del aparato

Al elegir el lugar de montaje, teng a en cuesta las siguientes indicaciones:

• El aparato se pueda montar vertical u horizontalmente.
• El aparato se debe instalar en un lugar protegido contra la humedad.
• El aparato no se pueda montar en un entorno con materiales inflamables
• El aparato no se pueda montar en un entorno con mucho polvo.
• El lugar de montaje tiene que estar bien ventilado. En caso de instalación en recintos cerrados pequeños, deben haber ventilación suficiente. El espacio libre en torno al aparato debe ser como minimo de 25 cm.
• La entrada de aire en la parte inferior o la calidad de aire en la parte trasera del aparato deben permanecer descubiertas.
• A modo de proteccion en caso de temperatas ambiente superiores a 40^ (por exemple, en salas de motores o de calderas, bajo la radiacion directa del sol), el aparato reduce la potencia bajo a su propio calenta-. miento.
• La superficie de montaje tiene que ser plana y tener una resistencia suficiente.
  No monte el aparato en el mesmo lugar que las baterias.
• No monte el aparato encima de baterías, porqueSEO emanar vapiros sulfurosos corrosivos que dañan al aparato.

JAVISO!

Antes de realizarrialquier perforacion,aseguesede que ningun cableelectrico ni ninguna pieza del vehiculo poderan resultar dañas al taladrar,serrar o limar.

Conecte el aparato como se indica a continuacion:

Fije el aparato aparecido un tornillo en cada soporte a工程技术 de las perforaciones.

CombiPower Conexión del aparato

7.2 Conectar el aparato

Conexión de bateria (fig. 8, págin6)

Tenga en cuenta las siguientesindicaciones cuando conecte la bateria:

• Asegürese al conectar los bornes de que los polos de la batería estén limpios.
• Asegúrese de realizar conexiones firmes; apriete el tornillo de fijación con 12 - 13 Nm.
• Intente que el cable sea lo mas corto possible.
• Selección una sección suficiente para el cable de conexión con una longitud de cable de hasta 1,5 m:
• CombiPower 2012: ≥ 70 mm²
• CombiPower 2024: ≥ 50 mm²
  Proteja el cable positivo con un fusible:
• CombiPower 2012: 250 A
• CombiPower 2024: 125 A
• Tienda el cable conforms a la VDE 100 (Alemania).
• Conecte el cable negativo directamente al polo negativo de la bateria, no al chasis de su vehiculo o embarcacion.
• Utilice los siguientes-coloredes de cables:
• Rojo: conexión positiva
• Negro: conexión negativa
• Asegürese de no invertir la polaridad. Si se invierte la polaridad de las conexiones se produce una gran chispa y el aparato se dañará.
  Conecte la connexion "POS (+)" (fig. 1 1,頁a 3) al polo positivo (+) de la bateria.

  Conecte la connexion "NEG (-)" (fig. 1 2,頁a) al polo negativo (-) de la bateria.

ES

Conexión del aparato CombiPower

5 A/2,5 A: conexión de cargador

La connexion de cargador de 5 A/2,5 A sirve para conectar una bateria邮政a, por ej. una bateria de arranque. El cargador de 5 A/2,5 Aarga la bateria con una corriente de cargo maxima de 5 A o 2,5 A y una tension maxima de:

• CombiPower 2012: 14,4 A
• CombiPower 2024: 28,8 A
  Connecte el polo positivo de la bateria al cargador de 5 A/2,5 A (fig. 1 3, pagina 3).

Use un cable con una seccion minima de 2,5mm^2

Proteja el cable positivo con un fusible de 7,5 A.

Conecte el polo negativo de la bateria al polo negativo de la bateria de servicios.

230 V: conexión de connectores

JADVERTENCIA!

Todas las conexiones de 230V deben ser realizadas unicamente por personal的技术o.

Tenga en cuenta las siguientesindicaciones cuandoconecte a la red electrica:

• Selección una sección suficiente para el cable de conexión según el máximo de corriente:

• INV, AC OUTPUT: al menos 2.5 ~mm^2

• AC OUTPUT, AC INPUT: al menos 2.5 mm²

Si la corriente supera los 25 A, seleccione la seccion correspondiente.

• Tenga en cuenta las normas espécificas de cada País con disrespect a los colores de los cables.

  Quite la tappeda (fig. 7, pagina 3).

CombiPower Conexión del aparato

Conecte los cables deseados:

• INV. AC OUTPUT (fig. 14, páginas 3): 230 V:性和 el configuracion del inversor.

Conecte aquí los aparatos querequirean del funcionaimiento del inversor.

Proteja el cable con un interruptor de seguridad de dos polos (MCB) o con un interruptor contra fallas de corriente.

• AC OUTPUT (fig. 1 5, página 3): 230 V: salute (máx. 50 A)

Conecte aqui su aparato de 230V

• AC INPUT (fig. 16, págin3): 230-V: entrada (max. 50 A)

Conecte aqui su fuente de tension externa de 230 V.

Proteja el cable con un fusible (el valor depende de la seccion del cable) y con un interruptor de seguridad de dos polos (MCB) o con un interruptor contra fallas de corriente.

Conecte los cables conforme a fig. 9, pagina 6.

Monte新产品la tapa (fig. 17, pagina 3).

Puesta a tierra del chasis

La carcasa metálica del aparato está connectada electricamente de manière interna con el conductor cero y por lo tanto debe connectarse al chasis del vehístico.

Connecte la connexion "CHASSIS GROUND" (fig. 1 9,頁a 3) al chasis del vehiculo mediante una connexion elcctrica de bajo impedancia.

Conexión del control remoto

Conecte una clavija del cable de conexión del control remoto a la toma "LCM" (fig. 13, págin 3).

Conecte la另一边 clavija del cable de connexion a la toma del control remoto (fig. 4 8,日下午 4).

Conexión con un ordinador

Conecte la clavija Western del cable de conexión RS-232 a la toma "RS-232" (fig. 14, págin3)
Conecte la clavija serial del cable de conexión RS-232 a la toma del ordinador.

Conexión del aparato CombiPower

Conexión del sensor de bateria

Conecte la clavija del sensor de bateria en la conexión "BAT. TEMP." (fig. 1 15, págin3).
Fije el sensor de bateria a la carcasa de la bateria (fig. 8 2, pagina 6). El esquema de conexiones de cables es el suiviente (fig. 10, pagina 7):

N.° de PIN Descripción de senal

1 No se utilizes
2 Masa
3 Sensor de bateria
4 No se utilizes
5 No se utilizes
6 No se utilizes

Conexión del relé para indicación deerrores

En caso de alarma, el contacto de alarma (contacto de conmutacion) se conecta con el contacto de configuracion.

Conecte el relé para indicación de erroses según fig. 12, págin a la conexión "FAILURE" (fig. 1 16, págin 3)

• NO (Normally Open): contacto de trabajo

• COM (Common): contacto de conmutación

• NC (Normally Closed):contacto de reposo

Especillas del relé:

Tensión maximala Carga		Consumo de corriente NO NC
250 V~	Resistiva	0,5 A	0,5 A
12 V/24 V==	Resistiva	1 A	1 A

CombiPower Conexión del aparato

Podrián nostrarse los siguientes erros:

• Tensión minima en la entrada
• Tensión maximala en la entrada
• Cortocircuito en laitters
  Exceso de temperatura
• Sobrecarga
• Falla del ventilador

Conexión de interruptores externos

JAVISO!

Conecte un interruptor externo únicamente en caso de que no utilise el control remot (funccionamento anormal)

Conecte un interruptor externo segun fig. 13, paginga 8 hasta fig. 14, paginga 8 en la conexion "INV CHR" (fig. 1 17, paginga 3). Use cables con una seccion minima de 0,5 - 0,8mm^2

Leyenda correspondiente a fig. 13, páginas 8 hasta fig. 14, páginas 8:

ENB Enable +
- ENB: Enable -
GND: Masa

Conexión del aparato CombiPower

7.3 Ajuste de interruptor DIP

El aparato se pueda adecacuar al Sistema来电lico existente con referencia de los dos interruptores DIP, SWA y SWB. Los ajustes del mando a distancia tienen prioridad ante los ajustes del interruptor DIP (ajustes predeterminados).

Quite la tapa (fig. 7, pagina 3).

jAVISO! Peligro de occasionar daños materiales

Los ajustes que aparecen marcados con el símbolo en la tablasuma;這是 solo deben ser realizados por personal的技术ico.

Ajuste el interruptor DIP conforme a sus requisitos.
En las páginases seguides se encuentran las respectivas posibilidades de ajuste del interruptor DIP.
Reinicie el aparato para que los valoresenetren en vigencia.
Paraarlo desconecte y vuelva a conectar el interruptor principal.
Monte新模式 le tapa (fig. 7, pagina 3).

CombiPower Conexión del aparato

SWA

Los ajustes de fabrica figuran en negrita en la tabla.

Parámetro Ajuste Posición del interruptor

Modo de ahora de energia Apagado

pagado	SWA	1 0
40 VA	SWA	1 0
80 VA	SWA	1 0
100 VA	SWA	1 0
120 VA	SWA	1 0
160 VA	SWA	1 0
180 VA	SWA	1 0
220 VA	SWA	1 0
50 Hz	SWA	1 0
60 Hz	SWA	1 0

Conexión del aparato CombiPower

Parámetro Ajuste Posición del interruptor

Tensión de salute △200 V		SWA	1 0
	220 V	SWA	1 0
	230 V	SWA	1 0
	240 V	SWA	1 0
Ground Relay △ Determine si funciona la conexión a masa (fig. 19, pagina 3).	Apagado	SWA	1 0
	Encendido	SWA	1 0
Reset Restablece los values de fábrica del aparato.	Apagado	SWA	1 0
	Encendido	SWA	1 0

CombiPower Conexión del aparato

SWB

Los ajustes de fabrica figuran en negrita en la tabla.

Parámetro Ajuste Posición del interruptor
Función de soporte Apagado	SWB 10
Encendido	SWB 10
Función de generator Apagado	SWB 10
Encendido	SWB 10
Nivel de Power Sharing limita la corriente en la entrada de 230 V (protección contra sobrecargas).	6 A SWB 10
	10 A SWB 10
	16 A SWB 10
	25 A SWB 10
Power Sharing Apagado	SWB 10
Encendido	SWB 10

Conexión del aparato CombiPower

Parámetro Ajuste Posición del interruptor

Tipos de bateria Tipo de bateria I

TipodebateriaII

TipodebateriaIII

Tipo de bateria IV

Modo de funciona
estandar

En el ajuste "COMBI Power On", el aparato funciona como cargador y en caso necesario como inversor en caso de que no haya suficiente corrientede disponible en la entrada de tension alterna

En el ajuste "CHR Power On", el aparato funciona únicamente como cargador. La funciona de invorsor está desconectada.

COMBI Power On

CHR Power on

	Tipo de bateria I Tipo		Tipo de bateria II Tipo de		bateria III		Tipo de bateria IV (Customer)
	12 V	24 V	12 V	24 V	12 V	24 V	12 V	24 V
Tensión dearga de fase I (Bulk)	14,4 V	28,8 V	14,4 V	28,8 V	14,7 V	29,6 V	14 – 15 V	28 – 30 V
Tensión dearga de fase U0 (Absorption)	14,4 V	28,8 V	14,25 V	28,5 V	14,25 V	28,5 V	14 – 15 V	28 – 30 V
Tensión dearga de fase U (Floating)	13,5 V	27,0 V	13,8 V	27,6 V	13,6 V	27,2 V	13 – 14 V	26 – 28 V

CombiPower Encendido y apagado del aparato

8 Encendido y apagado del aparato

NOTA

El interruptor principal (fig. 10, págin3) del aparato debe estar en la posicón "I".

Presione el pulsador "ON/OFF" (fig. 3 2, págin4) en el control remoto.
el aparato se enciende, en la pantalla aparece el mensaje "System Initialisation ...".
Después de algunos segundos, la pantalla muestra el mensaje "System startup please wait...".

Se comprueba el estado del sistema.

• Después de aproximadamente 5 A 10 segundos, la Pantalla está lista para el funciona y muestra el estado del aparato:

• El aparato está lista para el funciona: la pantalla muestra los parámetros de funciona.

• Hay mensajes de alarma: tensión minima (Undervoltage), sobrecarga (Overload), falla del ventilador (Fan Failure), excesso de temperatura (Overtemperature)
• Se han producido fallas: tensión minima (UVP), tensión Tmaxima (OVP), excesso de temperatura (OTP), sobrecarga (OLP)

Configuración del aparato con el control remotocombiPower

9 Configuración del aparato con el control remoto

9.1 Reglas basics

El acceso al menu "Another Param", donde se determinan los ajustes basics, está protegado con contraseaña. La contraseaña de fabrica es "0000".

Acceso al modo de configuración

Encienda el aparato, vase capítulo "Encendido y apagado del aparato" en la頁a 189.
▶Pulse la tecla “el control remoto durante más de 2 s.
Se encontrar en el mode de configuracion.

Selección de menu y parámetro

NOTA

La estrutura de parámetros y de menu se incluye en fig. 15, págin 9.

Ingrese al modo de configuración.
Desplacese con la tecla "▼" o "▲" hasta el menu deseado.
▶Pulse la tecla “para seleccionar el menu.
Desplácese con la tecla “▼” o “▲” hasta el parámetro deseado.
▶Pulse la tecla “para seleccionar el parámetro.
Ajuste con la tecla “▼” o “▲” el valor deseado para el parámetro.
▶Pulse brevamente la tecla “para almacenar el valor.

Finalización del modo de configuración

▶Pulse la tecla “el control remoto

CombiPower Configuración del aparato con el control remoto

Restablecimiento de todos los parámetros de fabrica

Ingrese al modo de configuración.
Desplácese hasta el menu "Another Param."
Selección la-option de menu "RST to Default".
Confirme con la tecla
La pantalla muestra "ON".
▶Pulse新模式 la tecla
Se restablecen todos los parámetros de fabrica.

Configuración del aparato con el control remotocombiPower

9.2 Resumen de parámetros

Menu "Change Run Mode" (modo de funciona)

Parámetro Explication

COMBI Power On El aparato funciona como cargador y en caso necessario como inversor en caso de que no haya suficiente corriente disponible en la entrada de tension alterna.

CHR Power On El aparato funciona únicamente como cargador. La función de inversor está desconectada.

Menu "P.S. Mode Param" (modo de Power Sharing)

Parámetro	Explicación	Campo de VALUES	Standard
Iac setup Nivel de Power Sharing: limita la corrente en la entrada de 230 V (protección contra sobrecargas).		3 A – 25 A 3 A
Power Sharing	Establishe el modo de Power Sharing:	Disable	Disable
	Disable = apagado	SHAR.
	GEN. = funciona de generator	SHAR. GEN.
	SUPP. = funciona de soporte	SHAR. SUPP.
	SHAR. = Power Sharing	SHAR. SUPP. GEN.
	"SHAR." permite la funciona de Power Sharing.
	"SHAR. GEN." permite las functions de Power Sharing y de generator.
	"SHAR. GEN." permite las functions de Power Sharing y de soporte.
	"SHAR. SUPP. GEN" permite las functions de Power-Sharing-, de soporte y de generator.

CombiPower Configuración del aparato con el control remoto

Menu "User Interface" (parámetro de control)

Parámetro Explicación Campo de values Standard
LCD contrast	Ajusta el contraste de la pantalla 0 % – 100 % 50 %
LCD Auto-off	Establece cuando esapagará la ilumina-ción de la pantalla	0 s – 250 s 120 s
Buzzer setting	Establece si el control remoto emite sonidos y en qué momento:Disable = apagadoMSG = tono de avis al encen-der y al pulsar cada teclaAlert = tono de advertencia en caso de falla del ventilador,ensión mínima, sobrecarga y excesso de temperaturaSHDN = tono de advertencia alapagarse el aparato a causa de sobretension, tensión mínima,sobrecarga o excesso de tempe-ratura	DisableSHDNAlert, SHDNMSGMSG, SHDNMSG, AlertMSG, Alert, SHDN	Msg, Alert, SHDN
Alert setting	Establece enquévisionos defallas deben intervenir el relé(véase capítulo “Conexión del relé para indicación de errors” en la págrain 182):Disable = apagadoAlert =alarma en caso de falla del ventilador, tensión mínoma osobrecargaSHDN = alarma en caso de sobretension, tensión mínima,sobrecarga o excesso de tempe-ratura	DisableSHDNAlert, SHDN	Alert, SHDN

Configuración del aparato con el control remotocombiPower

Parámetro	Explicación	Campo de VALUES	Standard
Shutdown Retry	Establece cuando a bajo se encenderá;nuevamente el aparato de manos automaticadespués de apagarse a causa de una falla.(Disable = nunca)	Disable, 1 – 15 5
Inv Off delay	Establece después de cuánto tiempo pasado el aparato automatically de tensión de 230 V a tensión de bateria.(Disable = nunca)	Disable, 1 – 10 min Disable
Language	Establece el idioma de lapellata	EnglishItalianSpanish (español)FrenchGerman	English
NewPassword	Establece la contraseña. Lacontraseña consta de 4 cifras	0000 – 9999 0000

CombiPower Configuración del aparato con el control remoto

Menu "I/P Parameter" (parámetro de entrada)

Parámetro Explicación Campo de values Standard
OVP Setting	Valor de sobretensión conforme alrial se desconectará el fun-cioncimiento del invorsor	CombiPower 2012:15 – 16 V= CombiPower 2024:30 – 32 V=	16 V=32 V=
OVPRecovery	Valor de tensión conforme alcual el funciona日消息 del inves-sor volverá a activarse afterwardsde un apagado provocado por sobretensión	CombiPower 2012:13,5 – 14,5 V= CombiPower 2024:27 – 29 V=	14,5 V=29 V=
UVP Setting	Valor de tensión minima con-forme alrial se desconectará elfuncionalmente del invisor	CombiPower 2012:10,5 – 11,5 V= CombiPower 2024:21 – 23 V=	10,5 V=21 V=
UVPRecovery	Valor de tensión conforme alcual el funciona日消息 del inves-sor volverá a activarse afterwardsde un apagado provocado por tensión minima	CombiPower 2012:13,5 – 14,5 V= CombiPower 2024:25 – 27 V=	12,5 V=25 V=
UV Alarm	Valor de tensión conforme alcual se producirá una alarmadetensión minima	CombiPower 2012:10,5 – 11,5 V= CombiPower 2024:21 – 23 V=	10,5 V=21 V=

Configuración del aparato con el control remotocombiPower

Menu "O/P Parameter" (parámetro de salute)

Parámetro Explicación Campo de values Standard
O/P Voltage	Tensión de salute	200 V~ - 240 V~	230 V~
O/P Frequency	Frecuencia de la tensión de salute	47 Hz - 63 Hz 50 Hz
Sync Frequency	Tolerancia de fecuencia de la tensión de salute para sincrónicaSi la tolerancia de fecuencia está desactivada (Disabled), la fecuencia de tensión de salute oscila entre 47 y 63 Hz.	Disabled,0,1 Hz - 7 Hz	7 Hz
Overload Alarm	Valor porcentual de la potencia al cui se produce una alarmade sobretensión	50 % - 110 % 100 %
Saving Level	Establece el modo de averro energetico:全球最大 para reconexiónDisable = nunca1 = 40 VA2 = 80 VA3 = 100 VA4 = 120 VA5 = 160 VA6 = 180 VA7 = 220 VA	Disabled, 1-7 Disabled
Saving Interval	Intervalo de tiempo durante el que se comprueba si hay encidenido un aparato connectado conla全球最大a最小a	0,1 - 2 s	2 s

CombiPower Configuración del aparato con el control remoto

Parámetro	Explicación	Campo de VALUES	Standard
Ground Relay	Establece si la funciona de relé de puesta a tierra está conec-tada.Si la funciona de relé de puesta atierra está conectada, el conductor cero (N) del circuito de salute del inversor se conecta automatistically de manière interna a la toma a tierra (PE/GND) cuando el aparato funciona como inversor. Cuando se obtiene corriente alterna de una fuente de tensión de 230 V, esta connexión se cancela automatistically.Si la funciona de relé de puesta atierra está desconectada, no hay connexion entre el conductor cero (N) y la puesta a tierra (PE/GND) cuando el aparato funciona como inversor.Tenga en cuenta las normas espécificas de cada País en cuando a这些东西 ajustes.	Auto ON Auto OFF	Auto OFF

Configuración del aparato con el control remotocombiPower

Menu "Charge Parameter" (parámetro de salute)

Parámetro Explicación Campo de values Standard
Ibat Setup Establece la corriente de carga en modo de carga.	CombiPower 2012: 20 – 100 A CombiPower 2024: 10 – 50 A	50 A 25 A
Segundo cargador	Establece si el cargador de 5 A/2,5 A está connectado o desconectado.	ON OFF	ON
Max. Bulk timer	Establece durante cuando tiempo se debe cargas la batería en la fase I (Bulk).	8 – 18 h 8 h
Tipo de bateriaía	Establece el tipo de batería. Standard = baterías estándar (tipodebatería I) Acid = baterías de acido (tipodebatería II) GelAGM = baterías AGM y de gel (tipodebatería III) Spiral = baterías espirales (tipodebatería III) Customer = valores propios (tipodebatería IV; según las reformaciones del fabricante) Los datos de las tensiones de carga correspondientes están alimentados en el aparato.	Standard Acid GelAGM/Spiral Customer	Standard

	Tipo de bateria I Tipo		Tipo de bateria II Tipo de		bateria III		Tipo de bateria IV (Customer)
	12 V	24 V	12 V	24 V	12 V	24 V	12 V	24 V
Tensión dearga de fase I (Bulk)	14,4 V	28,8 V	14,4 V	28,8 V	14,7 V	29,6 V	14 – 15 V	28 – 30 V
Tensión dearga de fase U0 (Absorption)	14,4 V	28,8 V	14,25 V	28,5 V	14,25 V	28,5 V	14 – 15 V	28 – 30 V
Tensión dearga de fase U (Floating)	13,5 V	27,0 V	13,8 V	27,6 V	13,6 V	27,2 V	13 – 14 V	26 – 28 V

CombiPower Solucn de fallos

Parámetro Explication

RST to Restablece los values de fabrica del aparato (vease capitulo "Resta default tablecimiento de todos los parametros de fabrica" en la page 191).

10 Solución de fallos

Fallo Causa Soluciones
No hay tensión de salute en lasidas "INV. AC OUTPUT" y "AC OUTPUT" y no hay corrente de energia, no se ilumina ningún LED	El aparato está apagado Controle el interruptor principal
	Aparato averiado Cambie el aparato
	No hay contacto con la batería Compruebe el contacto y el cableEn caso necessario, conecte el encendido
	Batería descargada Cargue la batería
	Batería averiada Cambie la batería
	Fusible defectuoso (en el aparo o en el vehiclulo/bateria)	Reemplace el fusible por otro fusible con las mismas espe-cificaciones
No hay tensión de salute, el LED "Alarm" se ilumina en rojo, la pantalla muestra "Overload Alert"	El aparato está cargado al 100 %	Reduzca la)carga (apague aparatos connectados)Apague y vuelva a encender el aparato.
No hay tensión de salute, el LED "Alarm" se ilumina en rojo, la!");La”;muetra "UV Alert"	Tensión de batería insufiente Cargue la batería
No hay tensión de salute, el LED "Inverter" se ilumina en rojo, la”;La”;muetra "OLP Shutdown"	CortocircuitoCableado incorrecto	230 V: compruebe el cable.
	Sobrecarga Reduzca la)carga (apague aparatos connectados)Apague y vuelva a encender el aparato.
No hay tensión de salute, el LED "Inverter" se ilumina en rojo, la”;La”;muetra "OLP Shutdown"	Sobretensionde CC	Reduzca la tensión de la batería o cambie la batería

Soluciones de fallos CombiPower

Fallo Causa Solucion

No hay tensión de salute, el LED "Inverter" se ilumina en rojo, la pantalla muestra "UVP Shutdown"	Tensión minima de CC Compruebe el cable Cargue la bateria
No hay tensión de salute, el LED "Inverter" se ilumina en rojo, la!"); pantalla muestra "ENIR TEMP Shutdown"	Sobrecarga tírmica Controle las aberturas de ventilación y limpieñas si es必須o Mejore la ventilación
No hay tensión de salute, el LED "Inverter" se ilumina en rojo, la!"); pantalla muestra "H.S. TEMP Shutdown"	Coloque el aparato en un lugar más fresco
No hay tensión de salute, el LED "Inverter" se ilumina en rojo, la!"); pantalla muestra "BAT. TEMP Shutdown"
No hay corriente de entrega Frecuencia incorrecta Controle la Frequencia configurada
No hay corriente de entrega, los LED "Charger" y "AC Grid" están apagados	No hay tensión de 230 V 230-V: disfruebe la alimentación de tensión Controle el cableado
No hay corriente de entrega, el LED "Alarm" se ilumina en rojo, la!"); pantalla muestra "UV Alert"	Sobrecarga tírmica Desconnecte el aparato conec-tado. Deje enfiar el inversor y asegure una mejor ventilación
El aparato se reinicia constantemente	No hay connexion con la batería Controle los cables de la batería

NOTA

En caso de dudas especialicas referentes a los datos de la bateria,pongase en contacto con el fabricante de la bateria.

CombiPower Garantía legal

11 Garantía legal

Rige el plazo de garantía legal. Si el producto presentealgún defecto, diríjase a la sucursal del fabricante de su País (ver direcciones en el dorso de estas instrucciones) o a su establishimiento especializzato.

Para la tramitación de la reparación y de la garantía debe enviar también los siguientes documents:

• una copia de la factura con Fecha de compra,
  el motivo de la reclamacion o una descripacion de la averfa.

12 Gestión de residuos

Deseche el material de embalaje en el conteditor de reciclaje correspondiente.

Cuando vaya a desear char definitivamente el producto, informese en el centro de reciclaje mas cercano o en un commercio especializzato sobre las normas pertinentes de eliminacion de materiales.

Datasétécnicos CombiPower

13 Datos技术和

Datasétécnicos generales

	CombiPower 2012 CombiPower 2024
N.° de art. 9102600104 9102600105
Disipación de calor Carcasa/ventilador
Cargaplenade temperature ambiente-25 °C-+40 °C
Temperatura ambientalemacenamento-30 °C-+70 °C
Reducción de potencia(Power derating)	50 W/°C, 41 °C-60 °C
Humedad del aire 0-93%, no condensante
Relé de bypass 25 A, 250 V~
Relé de puesta atierra Incluido para la conexióna tierra del conductor neutral sólo en modo de funciona bajo el inversor, desactivado de fábrica
Función de Power Sharing Mode del functiónamiento del inversor,modo de energia, Power-Sharing (Power-Sharing, función de generator (función de tensión de red), Power Support)
Dimensiones	Véase fig. 16, páginap 10
Peso	16,5 kg
Homologación/Certificado	EN60950-1CE E13Cumple la directiva 2009/19/CE(2004/104/CE) y la directiva CEM para vehículosEN55022: 1998 + A1: 2000 + A2: 2003Class AEN55024: 1997 + A1: 2001 + A2: 2003EN61000-3-2: 2006 Class AEN61000-3-3: 1995 + A1: 2001

CombiPower Datos技术和

Datas de entrada

	CombiPower 2012 Co	CombiPower 2024
Tensión de entrada nominal	12 V==	24 V==
Rango de tensión de entrada	10,5 – 16 V==	21 – 32 V==
Protección contra sobretension de entrada	15 – 16 V==30 –	32 V==
Protección contra tensión minima de entrada (programable)	10,5 – 11,5 V==21	- 23 V==
Consumo de corriente en marcha envacío	5 A 2 , 5 A
Consumo de corriente en standby 1,5 A	0,75 A

Datas de salute

	CombiPower 2012 CombiPower 2024
Tensión de salute (programable)	200 – 240 V~ ±5 %
Potencia continua de salute	2000 VA
Frecuencia (programable)	47 – 63 Hz ±0,01 %
Potencia de salute máximo	2300 VA durante un máximo de 3 min 3000 VA de potencia de impulso
Grado de eficacia	>87 % a 12 V===	>88 % a 24 V===
Protección contra cortocircuito	sí, lpk
Forma de onda	Onda senoidal pura distorsión,maxima 3 %

Dispositivos de seguridad

	CombiPower 2012	CombiPower 2024
Conexión de batería CC	Fusible de entrada
Salida de invorsor de CA	Inversor con potencia regulada Fusible de 30 A a la hora de CA
Salida de CA	Ninguna
Entrada de CA	Fusible de 30 A al cargador de batería
Protección de batería	Sensor de temperatura en la batería

Datasétécnicos CombiPower

Datasétécnicos AC INPUT

	CombiPower 2012 CombiPower 2024
Tensión de entrada nominal 230 V~
Frecuencia 50 Hz
Rango de tensión de entrada 180 – 260 V~
Gama de Frequencia 47 – 63 Hz
Corriente nominal	7,4 A (a 230 V~)
Corrección de factor de potencia >98 %	(40 % de)carga)

Datas技术和cdearga

	CombiPower 2012 Co	CombiPower 2024
Corriente de energia 0 - 100 A 0 - 50 A
Corriente de energia de lasegunda月下旬 de batería	5 A, cargador de 3 niveles	2,5 A, cargador de 3 niveles
Tensión de energia de fase I (Bulk)1)	14,4 V 28,8 V
Tensión de energia de fase U0 (Absorption)1)	14,25 V 28,5 V
Tensión de energia de fase U (Floating)1)	13,5 V	27 V
Compensación de temperatura de batería	-25 mV/°C	-50 mV/°C

1) Valores correspondentes al ajuste " Tipo de bateria = estandar" (véase capítulo "Menu "Charge Parameter" (parámetro de salute)" en la página 198)

CombiPower Datos技术和

Mensajes

	CombiPower 2012 CombiPower 2024
Control remoto Pantalla de dos linées	Teclado LEDs: rojo, verde, naranja
Manejo con control remoto Controla el encendido/apagado
Contacto libre de potencial Mediente relé
Modo de ventilador Mensaje de error mediate

Valores de corriente de las conexiones

	CombiPower 2012 Co	CombiPower 2024
INV. AC OUTPUT 25 A max.
AC OUTPUT 50 A max.
AC INPUT 50 A max.

Reservado el derecho a realizar modificaciones en los modelos y envíos en función de los avances技术和es.

CombiPower
