Z3 310x42 - Prismáticos SWAROVSKI OPTIK - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato Z3 310x42 SWAROVSKI OPTIK en formato PDF.
| Tipo de producto | Visor |
| Marca | Swarovski Optik |
| Modelo | Z3 310x42 |
| Aumento | Variable, 3-10x (modelo 310x42) |
| Diámetro del objetivo | 42 mm |
| Ajuste dióptrico | Sí, mediante anillo de ajuste |
| Retícula | En el segundo plano focal, invariable |
| Paralaje | Ajustable, con torreta dedicada (según modelo) |
| Estanqueidad | Sí, hasta 4 m de profundidad (0,4 bar) |
| Llenado de nitrógeno | Sí, para evitar empañamiento |
| Material | Cuerpo metálico |
| Peso | Aproximadamente 450 g (estimación) |
| Longitud | Aproximadamente 320 mm (estimación) |
| Alimentación | Ninguno (óptica pura) |
| Funciones principales | Ajuste vertical y lateral, puesta a cero, cambio de aumento, ajuste de paralaje |
| Mantenimiento y limpieza | Cepillo especial, paño de microfibra, limpieza de lentes con soplador y paño |
| Seguridad | Nunca apuntar al sol, respetar la distancia ocular |
| Piezas de repuesto y reparabilidad | Reparaciones exclusivamente por Swarovski Optik |
| Garantía | 10 años, mundial, piezas y mano de obra (5 años) |
| Accesorios incluidos | Paño de limpieza, tapas protectoras |
Preguntas frecuentes - Z3 310x42 SWAROVSKI OPTIK
Preguntas de los usuarios sobre Z3 310x42 SWAROVSKI OPTIK
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Prismáticos en formato PDF gratis! Encuentra tus instrucciones Z3 310x42 - SWAROVSKI OPTIK y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Z3 310x42 de la marca SWAROVSKI OPTIK.
MANUAL DE USUARIO Z3 310x42 SWAROVSKI OPTIK
Le agradecemos que haya elegido comprar un instrumento de SWAROVSKI OPTIK. Si tuvierarialquier duda o consulta,pongase en contacto con su agente especializzato o directamente con nosotros en WWW.SWAROVSKIOPTIK.COM.

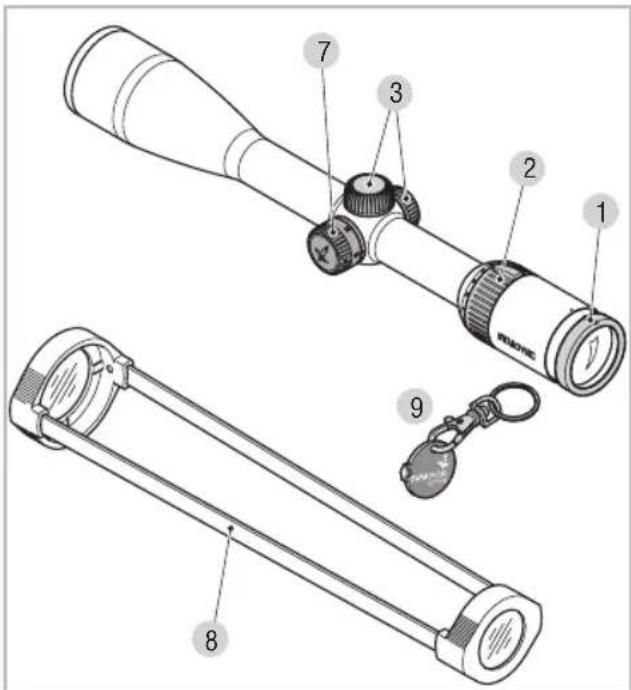

1 Correccion de dioptrias
2 Ajuste de+aumentos
3 Tapon protector

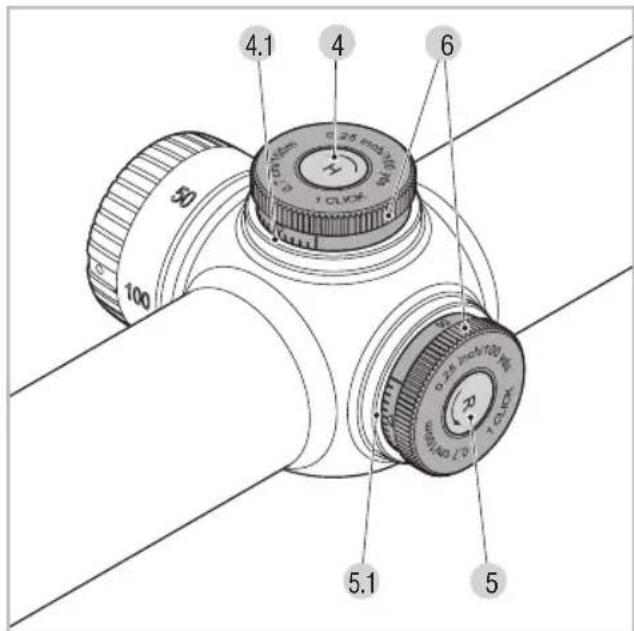

4 Reglaje vertical
4.1. Ajuste de la escala a cero
5 Reglaje horizontal
5.1. Ajuste de la escala a cero
6 Ruedecilla estriada de reglaje
7 Torre de paralaje (depende de cada Modelo)
8 Tapas de proteccion
9 Llave de moneda (depende de cada modelos)
Descripción
Z5/Z3
Reglaje vertical y horizontal
Podra encontrar los accesos actuales en WWW.SWAROVSKIOTIK.COM.
Montaje
Montaje Basics
Para una perfecta coordinacion entre el visor y el rifle, el montaje debe ser confiado a un armeroequalificado.
La reticula ha sido mecánicamente alineada en fabricula al punto medio. Antes de montar el visor, verifique la posición correcta de la reticula. Paraarlo, desenrosque los tapones protectores de las torretas de reclaje horizontal y vertical.
Gire ahora la ruedecilla estriada para el ajuste de alta o lateral en el sentido de las agujas del reloj hasta el tope. Finalmente gire la ruedecilla estriada en el sentido contrario a las agujas del reloj hasta el tope, y cuenteoniales clicks. Divida entre dos el numero de clicks y obtendraoniales ajuste medio exacto. Repita este procedimiento para la segunda torreta.
Alineamento del visor con el rifle (puesta a tiro)
Cuando el punto de impacto del proyectil se desviado del objetivo, el visor pueda alinearse con el rifle de forma sencilla y precisa mediante los dispositivos de reglaje vertical y horizontal.
Independiente de las correcciones, el centro de la reticula siempre permanece en el centro del camino de visión.
Desenrosque los tapones protectores de las torretas de reglaje horizontal y vertical para efectuar las correcciones.
Cuando el tiro está bajo
Gire la ruedecilla estriada de reglaje vertical en el sentido de la flecha H.
Cuando el tiro está alto
Gire la ruedecilla estriada de reglaje vertical en el sentido opuesto de la flecha H.
Cuando el tiro haido a la izquierda
Gire la ruedecilla estriada de reglaje horizontal en el sentido de la flecha R.
Cuando el tiro ha ido a la derecha
Gire la ruedecilla estriada de reglaje horizontal en el sentido opuesto de la flecha R.
En la hora de specifications sociales adjuntas o en la etiqueta relativa al ajuste de alta o lateral de su visor telescópico,oulda usted encontrar la corrección del punto de impacto.

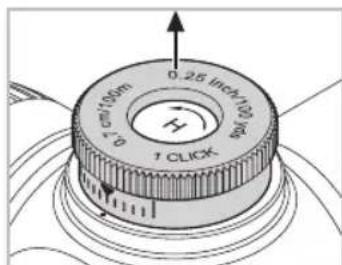

Ajuste de la escala a cero
Cuando haya alineado el visor con el rifle, pueda memorizar su puesta a tiro personal mediante el ajuste a cero. La escala está situada en cada ruedecilla estriada de reglaje vertical y horizontal.
- Tire hacia arriba la ruedecilla estriada de reglaje.
Al realizar este ajuste no se ajusta la reticula girando el boton moleteado.
-
Haga coincidir lamarca del triángulo invertido con el punto blanco de la carcasa.
-
Mediente una simple pulsación, se vuelven a acoplar el ajuste de la reticula y el botón moleteado. Su punto a tiro personal queda marcada como punto cero.
Funcionamento

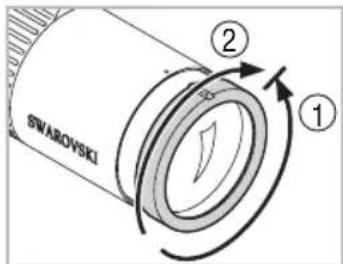

Enfoque
Para enfocar según su visión personalsoletoiene que girar el anillo de corrección de dioptrías.
Gire primo el anillo de corrección ajustede dioptrías completamente hacer la izquierda ① - en el sentido contrario de las agujas del reloj-y bajo hacía la derecha
② hasta que laImagen quede enfocada de manera optima.
Los margenes de ajuste varian dependiendo de cada uno de los modelos. Podra encontrar mayor informacion en las specifications sociales que se adjunctan.

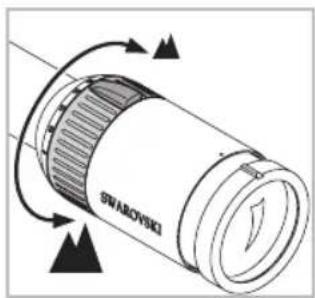

Modificacion del numero de aumento
Girando el anillo de ajuste de aumento, hasta 180^ pueda Obtener de forma gradual el aumento要去希望大家 del anillo de ajuste permite ver clara y fácilmente los aumento. Para poder la lecture, existe un
punto elevado en el anillo estriado del ajuste de aumentos.
La reticula en el segundo plano focal (plano deImagen del ocular)
Al embarar losAAPostos el tameno de la reticula no cambia -la imagen aumenta,minteras que la reticula permanece constante.Incluso agrandesAAPostos se cubre muy poco el objetivo.Ahora es solo es posible de forma condidonada una valoracion de la distancia con la ayudadela reticula.
Paralaje
Su visor está ajustado libre de paralaje, sin torre de paralaje a una distancia del objetivo de 100m , o de 200m con las retécnicas BRX. Esto quiereURT que con una distancia de 100m o 200m , laImagen del objetivo y laImagen de la reticula se envocanrn exactamente en un plano.
Deberá tener en cuenta que:
Al disparar por debajo o por encima de 100 m o de 200 m, deben tener cuidado de que mira lo más centradamente possible por el visor telescópico. De esta forma seouldaatarlartraslotsocaciono desviedo del punto de impacto por un error de paralaje.

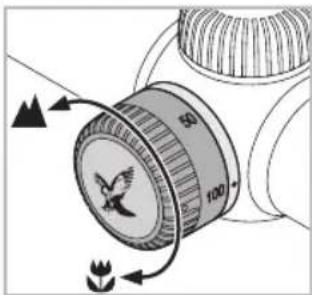

Operación de la torre de paralaje (depende de cada modelos)
Con la torre de paralaje podra ajustar la nitidez optima pararialquier distancia al objetivo y evapor el error de punteria por paralaje.
a) Ajuste=rápido
Las distancias al objetivo estan marcadas de 50 m a en la torre de paralaje. Gire la torre de paralaje hasta colocarla en la posicion en la que la distancia deseada coincida con el punto de indices.
b) Ajuste fino
Ajuste la ampliación a la mayor dimisión posible y gire la torre de paralaje hasta que aparezca laImagen lo más nitida posible. Mueva adelante y atrás el ocular en el margen permitido por el diametro de la pupila de salute. Si de esta forma se desplaza la reticula con disrespect a laImagen, corrija el ajuste de la distancia hasta que entre el movimiento de la reticula y el movimiento de laImagen no se pueda reconocer diferencia alguna.
Sugerencias y truncos sobre el soporte del visor
Hoy día se dispone de una gran variedad de soportes con una gran madrelez技术水平 que permiten una sola unión entre el arma y el visor.
Mediante elemple de la herramienta correcta y de la fuerza acertada,oulda alcancar la resistencia de tiro y la precision deseadas. Lea con atencion elmanual de montaje del fabricante del soporte correspondiente.Encontraradatos precios sobre la herramienta adecuada y,adelmas,algunos consejos y truncos para un montaje correcto.
Le presentamos algunos ejemplos:
- En funciona del tipo de soporte (lea al respectfully las recomendaciones del correspondiente fabricante del soporte) es acontejalmente retirar al montar la base el pavonado de las superficies, engrasarlas y cubrir con el pegamento adecuado las superficies jusqu'à los tornillos
- Si esnecessary, se pueda retocar los anillos para garantizar un montaje absolutamente centrico, por exemple, mediante el bruinido de los anillos.
- Retire también las superficies de fijación y las caras interiores del anillo y cubra al menos la mitad inferior con el pegamento adecuado, para garantizar una resistencia de tiro absoluta.
- Preste especial atencion a la alineacion de la reticula de orientacion.
-
Distancia ocular:
-
Encontrará la distancia ocular correcta del visor en los datos技术和os.
-
Con la masa personal y la representation del tiro,EARá Obtener el campo visual optimo con una posicion de tiro comaoda.
-
Par de giro:
Apriete los tornillos del anillo de forma correlativa con un max. de 200 Ncm. De esta forma, el visor no se sometera innecesariamente a presion para garantizar un soporte sin tension con la maxima precision. Para Obtener la fuerza adecuada se recomienda una llave dinamometrica.
De ningún modo se debe intentarPEGAR las mitades inferiores de los anillos预报ando fuerte el Plato del anillo.
SWAROVSKI OPTIK ofrece como alternatively al soporte del anillo various innovadores railes de soporte. El Swarovski Rail sujeta con los dientes la parte superior del soporte y garantiza una resistencia de tiro perfecta.
Además, es fácil y rápido de montar sin necesidad de pegar ni taladrar.
Si se utilizes la herramienta adecuada con la fuerza acertada y se respetan lasindicaciones del fabricante,las correcciones del visor al realizar el tiro son minimas. Utilice los componentes de forma optima para alcancerar la maxima precision de su combinacion dearma/montaje visor elegida.
SWAROVSKI OPTIK no se hace responsable de la exactitud,actualidad e integridad del contenido de la page presentada.
PBC - torreta balística personalizada
SWAROVSKI OPTIK ha descarrollado una nuevo torreta balística personalizada (PBC) para todos sus visores queCNTAN con torreta balística. La torreta balística personalizada hace que disparar a grandes distancias resulte mas fácil.
BALLISTICPROGRAMS.SWAROVSKIOPTIK.COM
Mantenimiento y cuidado
Pano de limpieza
Con su tejido especial de microfibras puede limpar hasta las superficies de cristal más delicadas. Es un paño ideal para la limpieza de objetivos, oculares y gafas.
Este pano debe mantenerse sempre limpio para evaporar que la仇恨 coulda darar la superficie de
ESE
la lente. Si el paño se ensucía es besoino lavarlo con agua jabonosa Templada y secar cuando al aire. Utilcélo exclusivamente para limpar superficies de cristall!
Limpieza
Todo los elementos y superficies están dibiendados de forma que Sean fáciles de limpar. Para garantizar la optima visión de sus visores, esnecessary que mantenga las superficies de cristal limpias de sociedad o grasa. Para limpar las lentes, elimine primero con un cepillo suave las partículas appreciables. Después se recomienda una limpieza más profunda con ayud del aliento y del pamo especial de limpieza.
Las partes metálicas del visor se limpian fácilmente con un paño suave humedecido.
Conservación
Deberá conservar su visor telescópico en un lugar oscuro, seco y bien ventilado.
Si estuviera humedo o mojado el visor telescópico, deben primero ser secado.
Para su seguridad!
iAVISO!
jNo mire jamas con el visor directamente hacia el sol! Podria dañar su vista.
Proteja también su visor telescópico de la entrada directa de rayos solares a工程技术 del objetivo.

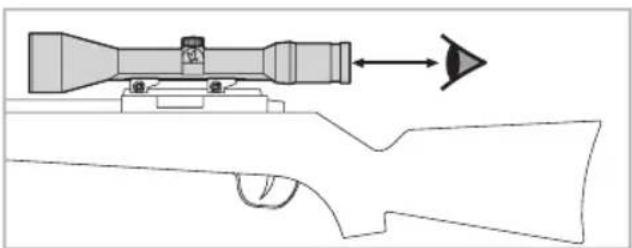

Tenga en cuenta la distancia ocular en un visor montado en el arma (consultar dimensiones en hojas de datos).
Información preliminar
Proteja su visor de los golpes.
Las reparaciones y el mantenimiento solo deberán ser llievadas a cabo por SWAROVSKI OPTIK Absam (Austria) o SWAROVSKI OPTIK North America, cualesquier trabajo realizado por
personas no autorizadas representará la perdida de la garantía.
Estanqueidad
Los visores telescópicos de SWAROVSKI OPTIK son estancos hasta una presión de 0,4 bares - correspondiente a una profundidad en el agua de 4 metros - debido a la utilización de materiales de sellado de alta calidad y a un control riguroso de los procesos de fabricación. La estanqueidad está garantizada incluo sin el tapón protector. De todosodos, recomendamos un manejo cuidadoso del instrumento.
El visor ha sido renllenado con nitrogeno a工程技术 del tornillo de sellado situado bajo la torreta de reglaje horizontal. JNunca desenosque el tornillo de sellado!
Todos los datos son valores medios.
Queda reservado el correcho a introducirmericanas en diseño y entrega. No aceptamos responsabilidad alghuna por errors de impresion. BA-696-01, 03/2014
Comprando este producto optico SWAROVSKI OPTIK usted ha adquirido un instrumento de calidad y de preciado valor, por el cui le-ofrecemos una garantia con validez en el mundo entero, por un periodo de 10 aos a partir a partir de la fecha de compra, de conformidad con las siguientes conditiones:
Mientras sea vigente el periodo de garantía asumiremos los costes de material si se presentaran erros de material y/o de fabricación, reservándonos el decrecho de reparar o recambiar el aparato o la pieza concreta defectuosa tras haber valorado el defecto en cuestion. también asumiremos los costes de mano deoba durante los cinco primeros años.
La garantía del producto no limitará bajo ningún concepto las obligaciones de la garantía legal obligatoria.
Al modificarse nuestra gama de produits, nos reservamos el derecho a reparar los aparatos defectuosos o a sustituirlos por uno equivalente.
La garantía no cubre las reparaciones realizadas por personas no autorizadas por nosotros ni los daños que se hayan producido por un manejo inadequado del instrumento; tampoco cubre los daños directos o indirectos causados por defectos del aparato. Quedan también excluidas de la garantía aquellas piezas del equipamiento que están expuestos a un desgaste natural, como las gomas de los oculares, las correas, los estuches, la cubierta exterior, etc.
La garantía tendrá vigencia tan sólo cuando este certificate de garantía/servicio haya sido debidamente cumplimentado con la Fecha, el sello y lairma por parte del vendedor el día de la compra.
En el caso de aplicación de la garantía, o cuando se requieraneworkos de servicios o reparación, le rogamos se sirvalearve los instrumento junto con el presente certificado de garantía/servicioa su distribuidor especializzato de SWAROVSKI OPTIK oenviarnoslo directamente a nuestro domicilio. Cuando los instrumentos no esténacompañados por el presente documento de garantía/servicio se cobrarán los gastos de reparacion. El reenvio, asegurado, (el medio de transporte es de notrea eleccion), sera Gratis en el caso de las reparaciones garantizadas. De locontrario, sera facturado. En los envíos al extranjero el destinatario corre con los gastos eventuales porconcepto de aduana or gravámenes extranjeros.
Esta garantía la concede SWAROVSKI OPTIK KG, Absam, Austria. El lugar de jurisidicción es Innsbruck y rige el derecho austriaco.
Cuando en algunos País se hayan otorgado otheras garantias o prestaciones de la garantia (legales o voluntarias), estasdeferaran sercumplidas porel respectivo importador y/o distribuidor. SWAROVSKI OPTIK KG, Absam, Austria sera responsable tan solo cuando exista un compromiso legal en ese sentido.
