MANUAL DE USUARIO Z77 Extreme9 ASROCK

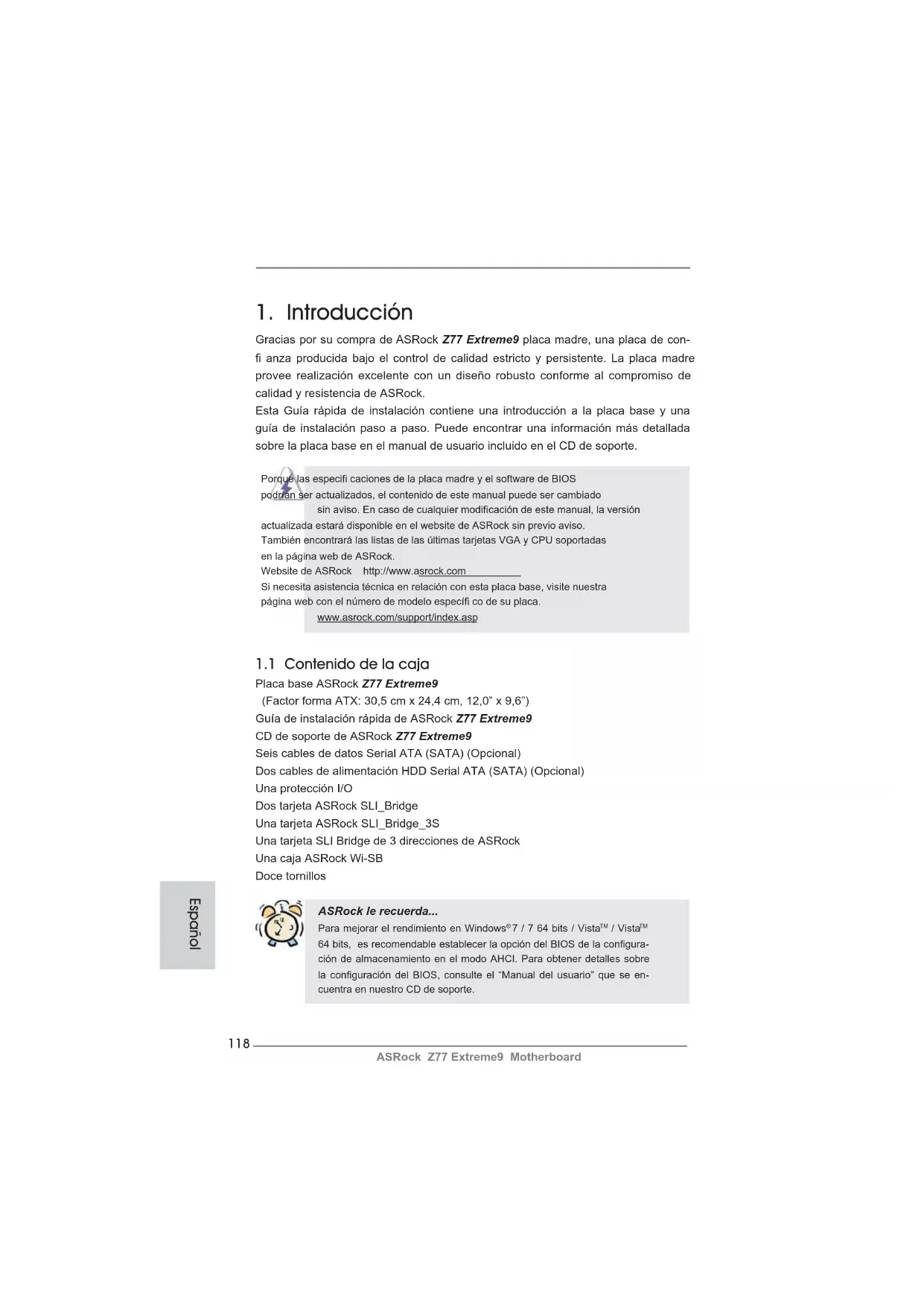

Gracias por su compra de ASRock Z77 Extreme9 placa madre, una placa de con- fi anza producida bajo el control de calidad estricto y persistente. La placa madre provee realización excelente con un diseño robusto conforme al compromiso de calidad y resistencia de ASRock. Esta Guía rápida de instalación contiene una introducción a la placa base y una guía de instalación paso a paso. Puede encontrar una información más detallada sobre la placa base en el manual de usuario incluido en el CD de soporte. Porque las especifi caciones de la placa madre y el software de BIOS podrían ser actualizados, el contenido de este manual puede ser cambiado sin aviso. En caso de cualquier modifi cación de este manual, la versión actualizada estará disponible en el website de ASRock sin previo aviso. También encontrará las listas de las últimas tarjetas VGA y CPU soportadas en la página web de ASRock. Website de ASRock http://www.asrock.com Si necesita asistencia técnica en relación con esta placa base, visite nuestra página web con el número de modelo específi co de su placa. www.asrock.com/support/index.asp

1.1 Contenido de la caja

Placa base ASRock Z77 Extreme9 (Factor forma ATX: 30,5 cm x 24,4 cm, 12,0” x 9,6”) Guía de instalación rápida de ASRock Z77 Extreme9 CD de soporte de ASRock Z77 Extreme9 Seis cables de datos Serial ATA (SATA) (Opcional) Dos cables de alimentación HDD Serial ATA (SATA) (Opcional) Una protección I/O Dos tarjeta ASRock SLI_Bridge Una tarjeta ASRock SLI_Bridge_3S Una tarjeta SLI Bridge de 3 direcciones de ASRock Una caja ASRock Wi-SB Doce tornillos ASRock le recuerda... Para mejorar el rendimiento en Windows

64 bits, es recomendable establecer la opción del BIOS de la confi gura- ción de almacenamiento en el modo AHCI. Para obtener detalles sobre la confi guración del BIOS, consulte el “Manual del usuario” que se en- cuentra en nuestro CD de soporte. Español119 ASRock Z77 Extreme9 Motherboard Español

Plataforma - Factor forma ATX: 30,5 cm x 24,4 cm, 12,0” x 9,6” - Diseño de condensadores de oro de calidad superior (condensadores de polímero conductor de alta calidad de fabricación 100% japonesa) Procesador - Admite procesadores Intel

i7 / i5 / i3 de la 3ª y 2ª generación en el paquete LGA1155 - Diseño de alimentación digital - Diseño de fases de potencia 8 + 4 - Admite la tecnología Intel

Turbo Boost 2.0 Technology - Admite procesador desbloqueado de la serie K - Admite tecnología Hyper Threading (ver ATENCIÓN 1) Chipset - Intel

Z77 - Admite las tecnologías Intel

Rapid Start y Smart Connect Memoria - Soporte de Tecnología de Memoria de Doble Canal (ver ATENCIÓN 2) - 4 x DDR3 DIMM slots - Apoya DDR3 3000+(OC)/2400(OC)/2133(OC)/1866(OC)/ 1600/1333/1066 non-ECC, memoria de un-buffered - Máxima capacidad de la memoria del sistema: 32GB (vea ATENCIÓN 3) - Compatible con Intel

- Compatible con NVIDIA

VGA OnBoard * Los efectos visuales incorporados con gráfi cos de alta defi nición Intel

y las salidas VGA sólo se soportan con procesadores con GPU integrada. - Admite Intel

Sandy Bridge - 1760MB de Memoria máxima compartida (vea ATENCIÓN 5) - Admite HDMI 1.4a con una resolución máxima de 1920x1200 a 60 Hz - Admite Sincronización automática entre audio y vídeo, Deep Color (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con HDMI (se necesita un monitor compatible con HDMI) (ver ATENCIÓN 6) - Admite la función HDCP con puerto HDMI - Apoya la reproducción de Blu-rayo de 1080p (BD) / HD-DVD con puerto HDMI Audio - 7.1 CH HD Audio con Protección de Contenido (Realtek ALC898 Audio Codec) - Compatible con audio Blu-ray de alta calidad - Compatible con THX TruStudio

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Broadcom BCM57781 - Soporta Wake-On-LAN - Compatible con Ethernet 802.3az de bajo consumo energético - Admite LAN dual con la función de trabajo en equipo - Compatible con PXE LAN inalámbrica Módulo WiFi + BT - Compatible con IEEE 802.11a/b/g/n - Compatible con Dual-Band (2.4/5 GHz) - Admite Bluetooth 4.0 clase 2 Entrada/Salida de I/O Panel Panel Trasero - 1 x puerto de teclado/ratón PS/2 - 1 x puerto HDMI - 1 x puerto de salida óptica SPDIF - 2 x puertos USB 2.0 predeterminados - 1 x Conector eSATA3 - 8 x puertos USB 3.0 predeterminados - 2 x puertos LAN RJ-45 con LED (LED de ACCIÓN/ENLACE y LED de VELOCIDAD) - 1 x puerto IEEE 1394 - 1 x conmutador de borrado de memoria CMOS con indicador LED121 ASRock Z77 Extreme9 Motherboard Español - Conexión de audio: Altavoz trasero / Central / Bajos / Entrada de línea / Altavoz frontal / Micrófono (ver ATENCIÓN 7) SATA3 - 2 x conectores SATA3 de 6,0 Gb/s con chip Intel

Z77 con funciones RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage y tecnología Intel Smart Response), NCQ, AHCI y de “Hot Plug” (conexión en caliente) - 4 x conectores SATA3 de 6,0 Gb/s con chip ASMedia ASM1061 con funciones NCQ, AHCI y de “Hot Plug” (conexión en caliente) (los puertos SATA3_A4 y eSATA3 son compartidos) USB 3.0 - 4 x puertos USB 3.0 traseros de Intel

Z77, compatible con USB 1.0/2.0/3.0 de hasta 5 GB/s - 4 x puertos USB 3.0 traseros de Etron EJ188 compatible con USB 1.0/2.0/3.0 de hasta 5 GB/s - 2 x cabecera USB 3.0 delantera (compatible con 4 puertos USB 3.0) de Etron EJ188, compatible con USB 1.0/2.0/3.0 de hasta 5 GB/s Conectores - 4 x conexiones SATA2, admiten una velocidad de transferencia de datos de hasta 3,0Gb/s, soporta RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage y tecnología Intel Smart Response), NCQ, AHCI y de Hot Plug - 6 x conexiones SATA3, admiten una velocidad de transferencia de datos de hasta 6,0Gb/s - 1 x Cabezal de Módulo Infrarrojos - 1 x Base de conexiones del módulo de infrarrojos para el consumidor - 1x En-tête de port COM - 1 x cabecera HDMI_SPDIF - 1 x cabecera IEEE 1394 - 1 x cabecera de indicador LED de encendido - Conector de ventilador de CPU / chasis / alimentación - 24-pin cabezal de alimentación ATX - 8-pin conector de ATX 12V power - Cabezal de alimentación SLI/XFIRE - Conector de audio de panel frontal - 3 x Cabezal USB 2.0 (admite 6 puertos USB 2.0 adicionales) - 2 x Cabezal USB 3.0 (admite 4 puertos USB 3.0 adicionales) - 1 x Dr. Debug (indicador LED de avería de 7 segmentos) Conmutador - 1 x conmutador de borrado de memoria CMOS con rápido indicador LED - 1 x conmutador de encendido con indicador LED122 ASRock Z77 Extreme9 Motherboard Español - 1 x conmutador de reinicio con indicador LED BIOS - 64Mb AMI BIOS legal UEFI AMI compatible con GUI - Soporta “Plug and Play” - ACPI 1.1 compliance wake up events - Soporta “jumper free” - Soporta SMBIOS 2.3.1 - Múltiple ajuste de CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Voltage CD de soport - Controladores, utilidades, software de antivirus (versión de prueba), Prueba de CyberLink MediaEspresso 6.5, Conjunto multimedia ASRock MAGIX - OEM Característica - ASRock Extreme Tuning Utility (AXTU) (vea ATENCIÓN 8) Única - ASRock Instant Boot - ASRock Instant Flash (vea ATENCIÓN 9) - ASRock APP Charger (vea ATENCIÓN 10) - ASRock SmartView (vea ATENCIÓN 11) - ASRock XFast USB (vea ATENCIÓN 12) - ASRock XFast LAN (vea ATENCIÓN 13) - ASRock XFast RAM (vea ATENCIÓN 14) - ASRock Crashless BIOS (vea ATENCIÓN 15) - ASRock OMG (Online Management Guard) (vea ATENCIÓN 16) - ASRock Internet Flash (vea ATENCIÓN 17) - Función Deshumidifi cador ASRock (vea ATENCIÓN 18) - Lucid Virtu Universal MVP (vea ATENCIÓN 19)

• Lucid Virtu Universal MVP sólo se soporta con procesadores con GPU integrada. - Amplifi cador Híbrido: - Stepless control de frecuencia de CPU (vea ATENCIÓN 20) - ASRock U-COP (vea ATENCIÓN 21) - Protección de Falla de Inicio (B.F.G..) - Indicador LED nocturno Monitor - Sensibilidad a la temperatura del procesador Hardware - Sensibilidad a la temperatura de la placa madre - Taquímetros de los ventiladores del procesador y del CPU / chasis / alimentación - Ventilador silencioso del procesador y el chasis (ajuste automático de la velocidad del ventilador del chasis en función de la temperatura del procesador)123 ASRock Z77 Extreme9 Motherboard Español ADVERTENCIA Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento de la velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de aumento de velocidad liberada o utilizando las herramientas de aumento de velocidad de otros fabricantes. El aumento de la velocidad puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y Ud. debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el aumento de la velocidad del reloj. ATENCIÓN !

1. Por favor consulte página 79 del Manual del Usuario en el soporte CD

sobre la confi guración de Hyper-Threading Technology.

2. Esta placa base soporta Tecnología de Memoria de Doble Canal. Antes

de implementar la Tecnología de Memoria de Doble Canal, asegúrese de leer la guía de instalación de módulos de memoria en la página 20 para su correcta instalación.

3. Debido a las limitaciones del sistema, el tamaño real de la memoria debe

ser inferior a 4GB para que el sistema pueda funcionar bajo Windows

/ XP. Para equipos con Windows

OS con CPU de 64-bit, no existe dicha limitación. Puede usar ASRock XFast RAM para utilizar la memoria que no puede usar Windows

PCIE7 admite la velocidad Gen 3. Para conseguir que PCI Express fun- cione a una velocidad Gen 3, debe instalar la CPU Ivy Bridge. Si instala la CPU Sandy Bridge, PCI Express solamente funcionará a velocidad PCI Express Gen 2. Por favor lea en la página 22 para obtener detalles.

5. El tamaño de la memoria compartido máximo es defi nido por el vendedor

del chipset y está conforme al cambio. Por favor compruebe el Web site de Intel

para la información más última. - Control de ajuste de la velocidad del ventilador de la CPU / chasis - Monitor de Voltaje: +12V, +5V, +3.3V, Vcore OS - En conformidad con Microsoft

64 bits / XP / XP 64 bits (vea ATENCIÓN 22) Certifi caciones - FCC, CE, WHQL - Cumple con la directiva ErP/EuP (se requiere una fuente de alimentación que cumpla con la directiva ErP/EuP) (vea ATENCIÓN 23)

• Para más información sobre los productos, por favor visite nuestro sitio web: http://www.asrock.com124 ASRock Z77 Extreme9 Motherboard Español

6. Las funciones xvYCC y Deep Color solamente se admiten con el sistema

7. Para la entrada de micrófono, esta placa madre ofrece soporte para

modos estéreo y mono. Para salida de audio, este placa madre ofrece soporte para modos de 2 canales, 4 canales, 6 canales y 8 canales. Consulte la tabla en la página 3 para una conexión correcta.

8. ASRock Extreme Tuning Utility (AXTU) es una herramienta todo en uno

que permite realizar ajustes precisos en diferentes funciones del sistema mediante una interfaz sencilla, que incluye supervisión de hardware, control de ventiladores, función de aumento de la velocidad del reloj, DNA OC y IES. La función de supervisión de hardware, muestra las principales lecturas del sistema. La función de control de los ventiladores, muestra la velocidad y la temperatura de los ventiladores y permite ajustarlas. La función de aumento de la velocidad del reloj, permite aumentar la frecuencia de la CPU para conseguir un rendimiento óptimo del sistema. La función DNA OC permite guardar la confi guración OC como un perfi l y compartirla con sus amigos. Después, sus amistados pueden cargar el perfi l OC en sus propios sistemas para obtener la misma confi guración OC. En el protector de energía inteligente (IES, Intelligent Energy Saver), el regulador de voltaje puede reducir el número de fases de salida para mejorar la efi ciencia cuando los núcleos de la CPU están inactivos sin que el rendimiento de cálculo disminuya. Visite nuestro sitio Web para obtener los procedimientos de funcionamiento de ASRock Extreme Tuning Utility (AXTU). Sitio Web de ASRock: http://www.asrock.com

9. ASRock Instant Flash es una utilidad de programación del BIOS que

se encuentra almacenada en la memoria Flash ROM. Esta sencilla her- ramienta de actualización de BIOS le permitirá actualizar el BIOS del sistema sin necesidad de acceder a ningún sistema operativo, como MS-DOS o Windows

. Gracias a esta utilidad, sólo necesitará pulsar <F6> durante la fase POST o pulsar <F2> para acceder al menú de confi guración del BIOS y a la utilidad ASRock Instant Flash. Ejecute esta herramienta y guarde el archivo correspondiente al sistema BIOS nuevo en su unidad fl ash USB, unidad de disco fl exible o disco duro para poder actualizar el BIOS con sólo pulsar un par de botones, sin necesidad de preparar un disco fl exible adicional ni utilizar complicadas utilidades de programación. Recuerde que la unidad fl ash USB o disco duro utilizado debe disponer del sistema de archivos FAT32/16/12.

10. Si desea una forma más rápida y menos limitada de cargar sus disposi-

tivos de Apple; como por ejemplo iPhone, iPad o iPod Touch, ASRock ha creado una fantástica solución para usted: ASRock APP Charger. Simplemente mediante la instalación del controlador de APP Charger, podrá cargar su iPhone de forma mucho más rápida que antes, hasta un125 ASRock Z77 Extreme9 Motherboard Español 40%, desde su equipo. ASRock APP Charger le permite cargar de forma rápida muchos dispositivos de Apple simultáneamente e incluso podrá continuar la carga cuando su PC entre en modo de espera (S1), suspen- dido en RAM (S3), modo de hibernación (S4) o se apague (S5). Una vez instalado el controlador de APP Charger, podrá disfrutar fácilmente de una fantástica carga sin precedentes. Sitio web de ASRock: http://www.asrock.com/Feature/AppCharger/index. asp

SmartView, una nueva función el explorador de Internet, es la página de inicio inteligente para IE que combina los sitios Web más visitados, su historial, sus amigos de Facebook y su fuente de noticias en una vista mejorada para disfrutar de una experiencia en Internet más personal. Las placas base ASRock están exclusivamente equipadas con la utilidad SmartView que le ayuda a seguir en contacto con sus amigos sobre la marcha. Para utilizar la función SmartView asegúrese de que la versión de su sistema operativo es Windows

bits y que la versión de su explorador es IE8. Sitio Web de ASRock: http://www.asrock.com/Feature/SmartView/index.asp

12. ASRock XFast USB puede aumentar el rendimiento de los dispositivos

de almacenamiento USB. El rendimiento depende de las propiedades del dispositivo.

13. ASRock XFast LAN proporciona un acceso a Internet más rápido, que

incluye las ventajas que se indican a continuación. Priorización de aplicaciones LAN: Puede confi gurar la prioridad de las aplicaciones de forma ideal y/o agregar nuevos programas. Menor latencia en los juegos: Después de aumentar la prioridad de los juegos en línea, se puede re- ducir la latencia en los mismos. Gestionar el tráfi co: Puede ver vídeo en alta defi nición de Youtube y descargar archivos simultáneamente. Análi- sis de sus datos en tiempo real: Con la ventana de estado, puede reconocer fácilmente qué transmisiones en secuencias se están trans- fi riendo actualmente.

14. ASRock XFast RAM es una nueva función incluida en ASRock Extreme

Tuning Utility (AXTU). Utiliza completamente el espacio de memoria que no se puede utilizar con procesadores de 32 bits en sistemas operativos Windows

. ASRock XFast RAM acorta el tiempo de carga de los sitios Web visitados con anterioridad, lo que permite navegar por Internet mucho más rápido que nunca. Además, también aumenta la velocidad de Adobe Photoshop 5 veces. Otra ventaja de ASRock XFast RAM es que reduce la frecuencia de acceso a las unidades de estado sólido (SSD) o las unidades de disco duro (HDD), lo que prolonga el período de vida útil de las mismas.

15. ASRock Crashless BIOS le permite a los usuarios actualizar su BIOS sin

miedo de que ocurra un fallo. Si ocurre una interrupción en el suministro de energía durante el proceso de actualización del BIOS, ASRock Crash- less BIOS fi nalizará de manera automática el proceso de actualización126 ASRock Z77 Extreme9 Motherboard Español una vez se restablezca en suministro de energía. Tome en cuenta que los archivos del BIOS deben colocarse en el directorio raíz de su disco USB. Sólo los puertos USB 2.0 soportan esta función.

16. Los administradores pueden establecer cortes de acceso a Internet o

acceso restringido a Internet en horarios especifi cados mediante OMG. Puede programar las horas de inicio y fi nalización del acceso a Internet para los usuarios. Para evitar que los usuarios eviten OMG, se necesitan cuentas de invitado que no tengan permiso para modifi car la hora del sistema.

17. Internet Flash busca actualizaciones de fi rmware de UEFI disponibles

en nuestro servidores. En otras palabras, el sistema puede detectar automáticamente la última versión de UEFI existente en nuestros servi- dores y copiarla sin entrar en el sistema operativo Widows. Para poder habilitar esta función, debe trabajar en un equipo confi gurado con DHCP.

18. Los usuarios pueden evitar daños en la placa base por humedad habili-

tando la “Función Deshumidifi cador”. Al habilitar la Función Deshumidi- fi cador, el equipo se encenderá automáticamente para deshumidifi car el sistema después de entrar en el estado S4/S5.

19. VIRTU Universal MVP incluye las funciones básicas de la tecnología

Virtu Universal, que virtualiza la GPU integrada y la GPU discreta para obtener las mejores de las funcionalidades. También incluye Virtual Vsync

, que proporciona una calidad visual sin concesiones. Con las ventajas añadidas de la tecnología HyperFormance, VIRTU Universal MVP mejora el rendimiento de los juegos reduciendo inteligentemente las tareas de representación redundantes en el flujo entre la CPU, la GPU y la pantalla.

20. Aunque esta placa base ofrece un control complete, no es recomendable

forzar la velocidad. Las frecuencias de bus de la CPU distintas a las re- comendadas pueden causar inestabilidad en el sistema o dañar la CPU.

21. Cuando la temperatura de CPU está sobre-elevada, el sistema va a

apagarse automaticamente. Antes de reanudar el sistema, compruebe si el ventilador de la CPU de la placa base funciona apropiadamente y desconecte el cable de alimentación, a continuación, vuelva a conec- tarlo. Para mejorar la disipación de calor, acuérdese de aplicar thermal grease entre el procesador y el disipador de calor cuando usted instala el sistema de PC.

XP / XP 64 bits. Módulo WiFi + BT, las tecnologías Intel

23. EuP, siglas de Energy Using Product (Producto que Utiliza Energía),

es una disposición regulada por la Unión Europea para establecer el consumo total de energía de un sistema. Según la disposición EuP, la ali- mentación de CA total para el sistema completo ha de ser inferior a 1,00W en modo apagado. Para cumplir con el estándar EuP, se requieren una127 ASRock Z77 Extreme9 Motherboard Español

1.3 Setup de Jumpers

La ilustración muestra como los jumpers son confi gurados. Cuando haya un jumper- cap sobre los pins, se dice gue el jumper está “Short”. No habiendo jumper cap sobre los pins, el jumper está “Open”. La ilus- tración muesta un jumper de 3 pins cuyo pin 1 y pin 2 están “Short”. Jumper Setting Limpiar CMOS (CLRCMOS1, jumper de 3 pins) (ver p.2, N. 22) Nota: CLRCMOS1 permite borrar los datos de la memoria CMOS. Para borrar los parámetros del sistema y restablecer la confi guración predeterminada de los mismos, apague el equipo y desenchufe el cable de alimentación de la toma de corriente eléctrica. Deje que transcurran 15 segundos y, después, utilice un puente para cortocircuitar los contactos 2 y 3 de CLRCMOS1 durante 5 segundos. No borre la memoria CMOS justamente después de actualizar el BIOS. Si necesita borrar la memoria CMOS justamente después de actualizar el BIOS, debe iniciar primero el sistema y, a continuación, cerrarlo antes de llevar a cabo el borrado de dicha memoria. Tenga en cuenta que la contraseña, la fecha, la hora, el perfi l predeterminado del usuario, el GUID 1394 y la dirección MAC solamente se borrará si la batería CMOS se quita. Valor predetermi- nado Restablecimiento de la CMOS El conmutador Borrar CMOS tiene la misma función que el puente Borrar CMOS. placa base y una fuente de alimentación que cumplan con la directiva EuP. Según las directrices de Intel, una fuente de alimentación que cum- pla con la directiva EuP debe satisfacer el estándar, es decir, la efi ciencia de energía de 5v en modo de espera debería ser mayor del 50% con un consumo de corriente de 100mA. Para seleccionar una fuente de alimen- tación que cumpla la directiva EuP, le recomendamos que consulte con el fabricante de la fuente de alimentación para obtener más detalles.128 ASRock Z77 Extreme9 Motherboard Español

1.4 Cabezales y Conectores en Placas

Los conectores y cabezales en placa NO son puentes. NO coloque las cubiertas de los puentes sobre estos cabezales y conectores. El colocar cubiertas de puentes sobre los conectores y cabezales provo- cará un daño permanente en la placa base. Conexiones de serie ATA2 Estas cuatro conexiones de (SATA2_2_3: vea p.2, N. 15) serie ATA2 (SATA2) admiten (SATA2_4_5: vea p.2, N. 16) cables SATA para dispositivos de almacenamiento internos. La interfaz SATA2 actual permite una velocidad de transferencia de 3.0 Gb/s. Conexiones de serie ATA3 Estas seis conexiones de (SATA3_A1_A2: vea p.2, N. 12) serie ATA3 (SATA3) admiten (SATA3_A3_A4: vea p.2, N. 13) cables SATA para dispositivos (SATA3_0_1: vea p.2, N. 14) de almacenamiento internos. La interfaz SATA2 / SATA3 actual permite una velocidad de transferencia de 6.0 Gb/s. Si instala la unidad de disco duro en el puerto eSATA3 situado en la E/S posterior, el conector SATA3_A4 interno no funciona rá. Cable de datos de Cualquier extremo del cable de serie ATA (SATA) los datos de SATA puede ser (Opcional) conectado con el disco duro de SATA / SATA2 / SATA3 o el conectador de SATA2 / SATA3 en esta placa base. SATA2_3 SATA2_2 SATA2_5 SATA2_4 SATA3_A4 SATA3_A3 SATA3_1 SATA3_0 SATA3_A2 SATA3_A1 Connettere all’ailmentazione dei dischi SATA Connettere al gruppo di alimentazione Cable de alimentación Conecte el extremo negro del de serie ATA (SATA) cable de SATA al conector de (Opcional) energía de la unidad. A continuación, conecte el extremo blanco del cable de alimentación SATA a la conexión de alimentación de la fuente de alimentación.129 ASRock Z77 Extreme9 Motherboard Español Cabezal USB 2.0 Además de dos puertos USB (9-pin USB2_3)

2.0 predeterminados en el

(vea p.2, N. 26) panel de E/S, hay tres bases de conexiones USB 2.0 en esta placa base. Cada una de estas bases de conexiones admite (9-pin USB4_5) dos puertos USB 2.0. (vea p.2, N. 27) (9-pin USB6_7) (vea p.2, N. 28) Cabezal USB 3.0 Además de ocho puertos USB (19-pin USB3_9_10)

3.0 predeterminados situados

(vea p.2, N. 10) en el panel E/S, hay dos bases de conexiones USB 3.0 en esta placa base. Cada una de estas bases de conexiones admite dos puertos USB 3.0. (19-pin USB3_11_12) (vea p.2, N. 9) Cabezal de Módulo Infrarrojos Este cabezal soporta un módulo (5-pin IR1) infrarrojos de transmisión y (vea p.2, N. 33) recepción wireless opcional.

1. El Audio de Alta Defi nición soporta la detección de conector, pero el

cable de panel en el chasis debe soportar HDA para operar correctamente. Por favor, siga las instrucciones en nuestro manual y en el manual de chasis para instalar su sistema.

2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido

del panel frontal de la siguiente manera: A. Conecte Mic_IN (MIC) a MIC2_L. B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L. C. Conecte Ground (GND) a Ground (GND). D. MIC_RET y OUT_RET son sólo para el panel de sonido HD. No necesitará conectarlos al panel de sonido AC’97. E. Activación del micrófono frontal. En sistemas operativos Windows

XP / XP 64-bit: Seleccione “Mixer” (Mezclador). Seleccione “Recorder” (Grabadora). A continuación, haga clic en “FrontMic” (Micrófono frontal). En sistemas operativos Windows

64-bit: Acceda a la fi cha “FrontMic” (Micrófono frontal) del panel de control Realtek. Ajuste la posición del control deslizante “Recording Volume” (Volumen de grabación). Conecte el interruptor de alimentación, el interruptor de restablecimiento y el indicador de estado del sistema situados en el chasis con esta cabecera en función de las siguientes asignaciones de contacto. Preste atención a los contactos positivos y negativos antes de conectar los cables. PWRBTN (interruptor de alimentación): Conecte el interruptor de encendido situado en el panel frontal del chasis. Puede confi gurar la forma de apagar su sistema mediante el interruptor de alimentación. RESTABLECER (interruptor de restablecimiento): Conecte el interruptor de restablecimiento situado en el panel frontal del

MIC_RETPRESENCE# GND

Conector de audio de Este es una interface para panel frontal cable de audio de panel frontal (9-pin HD_AUDIO1) que permite conexión y control (vea p.2, N. 36) conveniente de apparatos de Audio.131 ASRock Z77 Extreme9 Motherboard Español chasis. Pulse el interruptor de restablecimiento para restablecer el equipo si se bloquea y no se reinicia con normalidad. PLED (LED de alimentación del sistema): Conecte el indicador de estado de alimentación situado en el panel frontal del chasis. El LED se enciende cuando el sistema esté en funcionamiento. El LED parpadea cuando el sistema se encuentre en estado de suspensión S1/S3. El LED se apaga cuando el sistema se encuentre en estado de suspensión S4 o se apaga (S5). HDLED (LED de actividad del disco duro): Conecte el LED de actividad de disco duro situado en el panel frontal del chasis. El LED se enciende cuando el disco duro esté leyendo o escribiendo datos. Es posible que el diseño del panel frontal varíe en función del chasis. Un módulo del panel frontal consiste principalmente de interruptor de alimentación, interruptor de restablecimiento, LED de alimentación, LED de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel frontal del chasis a esta cabecera, asegúrese de que las asignaciones de cables y las asignaciones de contactos coincidan correctamente. Cabezal del altavoz del chasis Conecte el altavoz del chasis a (4-pin SPEAKER1) su cabezal. (vea p.2, N. 21) Cabecera de indicador Conecte el indicador LED de LED de encendido encendido del chasis a esta (3-pin PLED1) cabecera para conocer el (vea p.2, N. 19) estado de encendido del sistema. El indicador LED se encenderá si el sistema se encuentra en funcionamiento. El indicador LED parpadeará en el estado S1/S3. El indicador LED se apagará en los estados S4 o S5 (apagado).

Conectores de ventilador de Por favor, conecte los cables chasis / alimentación del ventilador a los conectores (4-pin CHA_FAN1) de ventilador, haciendo coincidir (vea p.2, N. 31) el cable negro con la patilla de masa. CHA_FAN1, CHA_FAN2 (3-pin CHA_FAN2) y CHA_FAN3 admiten control (vea p.2, N. 30) de ventilador. GND +12V

CHA_FAN_SPEEDFAN_SPEED_CONTROL132

ASRock Z77 Extreme9 Motherboard Español Aunque esta placa base proporciona compatibilidad para un ventilador (silencioso) de procesador de 4 contactos, el ventilador de procesador de 3 contactos seguirá funcionando correctamente incluso sin la función de control de velocidad de ventilador. Si pretende enchufar el ventilador de procesador de 3 contactos en el conector del ventilador de procesador de esta placa base, conéctelo al contacto 1-3. Contacto 1-3 conectado Instalación del ventilador de 3 contactos (3-pin CPU_FAN2) (vea p.2, N. 5) Cabezal de alimentación ATX Conecte la fuente de (24-pin ATXPWR1) alimentación ATX a su cabezal. (vea p.2, N. 8)

Conector del ventilador Conecte el cable del ventilador de la CPU de la CPU a este conector y (4-pin CPU_FAN1) haga coincidir el cable negro (vea p.2, N. 4) con el conector de tierra. Instalación de una Fuente de Alimentación ATX de 20 Pins A pesar de que esta placa base incluye in conector de alimentación ATX de 24 pins, ésta puede funcionar incluso si utiliza una fuente de alimentación ATX de 20 pins tradicional. Para usar una fuente de alimentación ATX de 20 pins, por favor, conecte su fuente de alimentación usando los Pins 1 y 13.

ASRock Z77 Extreme9 Motherboard Español Cabezal del puerto COM Este cabezal del puerto COM (9-pin COM1) se utiliza para admitir un (vea p.2, N. 34) módulo de puerto COM. Cabecera HDMI_SPDIF Cabecera HDMI_SPDIF. Ofrece (HDMI_SPDIF1 de 2 pin) una salida SPDIF la tarjeta (vea p.2, N. 35) VGA HDMI, permite al sistema conectarse a dispositivos de TV Digital HDMI / proyectores / Dispositivos LCD. Conecte el conector HDMI_SPDIF de la tarjeta VGA HDMI a esta cabecera. SPDIFOUT GND

Aunque esta placa base proporciona un conector de energía de 8-pin ATX 12V, puede todavía trabajar si usted adopta un fuente tradicional de energía de 4-pin ATX 12V. Para usar el fuente de energía de 4-pin ATX 12V, por favor conecte su fuente de energía junto con Pin 1 y Pin 5. Instalación de Fuente de Energía de 4-Pin ATX 12V Conector de alimentaciónSLI/XFIRE No es necesario utilizar este (4-pin SLI/XFIRE_POWER1) conector. Conéctelo al conector (vea p.2, N. 45) de alimentación del disco duro cuando se conecten dos tarjetas gráfi cas a esta placa base al mismo tiempo. Jefe de IEEE 1394 Además de un puerto de IEEE (9-pin FRONT_1394) 1394 del defecto en el panel de (ver p.2, N. 32) I/O, hay un jefe de IEEE 1394 (FRONT_1394) en esta placa base. Este jefe de IEEE 1394 puede apoyar un puerto de IEEE 1394. +12V GND +12V

1.5 Conmutadores rápidos

Esta placa base dispone de tres conmutadores rápidos: conmutador de encen- dido, conmutador de reinicio y conmutador de borrado de memoria CMOS. Dichos conmutadores permiten al usuario encender / apagar o reiniciar el sistema, o bien borrar el contenido de la memoria CMOS. Conmutador de encendido (PWRBTN) (vea p.2, N. 18) Conmutador de reinicio (RSTBTN) (vea p.2, N. 17) El conmutador de borrado de memoria CMOS es un conmutador rápido que permite al usuario borrar rápidamente el contenido de la memoria CMOS. El conmutador de reinicio es un conmutador rápido que permite al usuario reiniciar rápidamente el sistema. El conmutador de encendido es un conmutador rápido que permite al usuario encender / apagar rápidamente el sistema. Conmutador de borrado de memoria CMOS (CLRCBTN) (vea p.3, N. 17)135 ASRock Z77 Extreme9 Motherboard Español

El Flash Memory de la placa madre deposita SETUP Utility. Durante el Power-Up (POST) apriete <F2> o <Del> para entrar en la BIOS. Sí usted no oprime ninguna tecla, el POST continúa con sus rutinas de prueba. Si usted desea entrar en la BIOS después del POST, por favor reinicie el sistema apretando <Ctl> + <Alt> + <Borrar>, o apretando el botón Reset en el panel del ordenador. Para información detallada sobre como confi gurar la BIOS, por favor refi érase al Manual del Usuario (archivo PDF) contenido en el CD.

64 bits / XP / XP 64 bits. El CD de instalación que acompaña la placa-base trae todos los drivers y programas utilitarios para instalar y confi gurar la placa-base. Para iniciar la instalación, ponga el CD en el lector de CD y se des- plegará el Menú Principal automáticamente si «AUTORUN» está habilitado en su computadora. Si el Menú Principal no aparece automáticamente, localice y doble-pulse en el ar- chivo “ASSETUP.EXE” para iniciar la instalación.136 ASRock Z77 Extreme9 Motherboard
