BEDIENUNGSANLEITUNG Z77 Extreme9 ASROCK

64 Bit empfehlen wir, die Speicherkonfi guration im BIOS auf den AHCI- Modus einzustellen. Hinweise zu den BIOS-Einstellungen fi nden Sie in der Bedienungsanleitung auf der mitgelieferten CD.

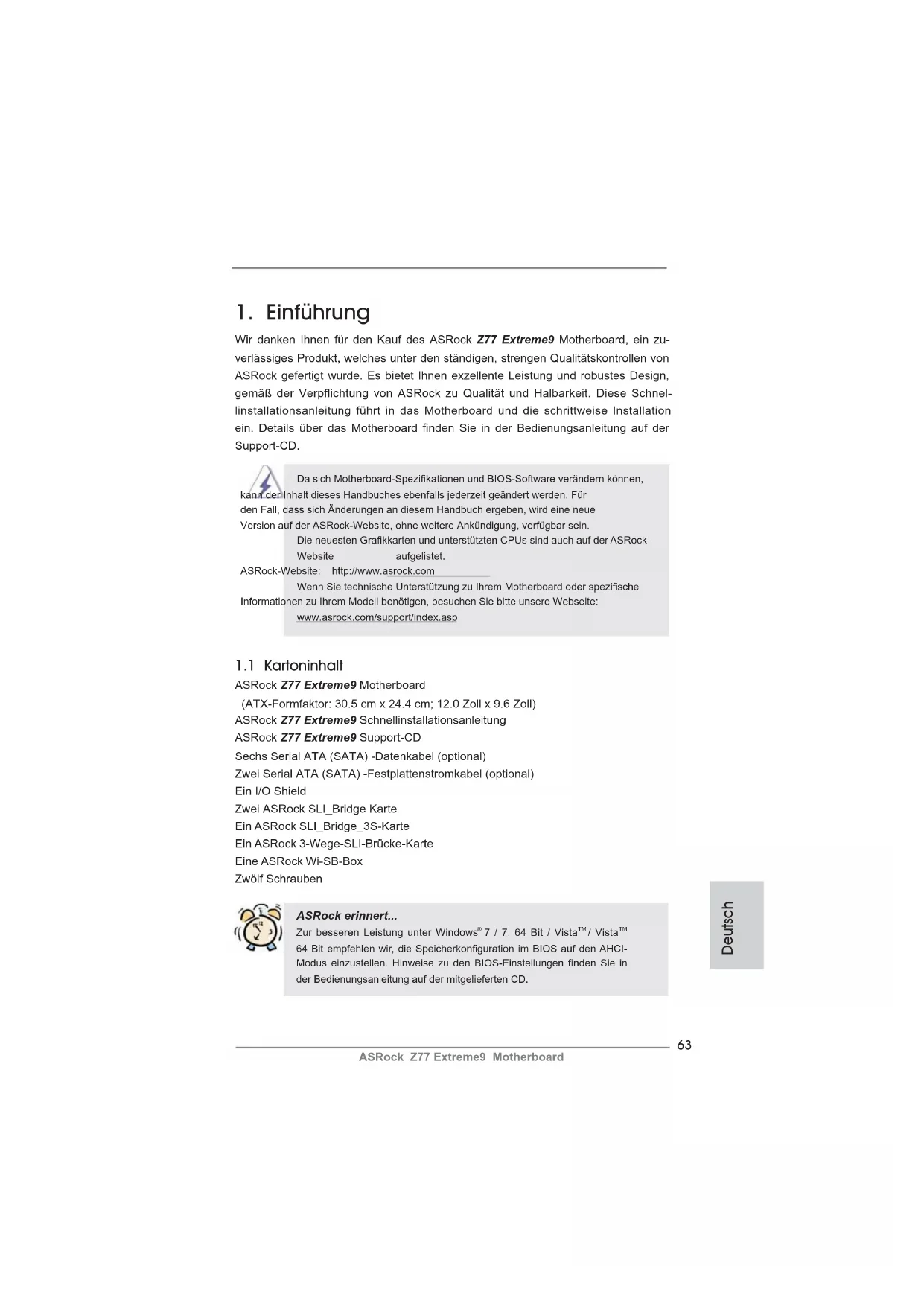

Wir danken Ihnen für den Kauf des ASRock Z77 Extreme9 Motherboard, ein zu- verlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnel- linstallationsanleitung führt in das Motherboard und die schrittweise Installation ein. Details über das Motherboard fi nden Sie in der Bedienungsanleitung auf der Support-CD. Da sich Motherboard-Spezifi kationen und BIOS-Software verändern können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein. Die neuesten Grafi kkarten und unterstützten CPUs sind auch auf der ASRock- Website aufgelistet. ASRock-Website: http://www.asrock.com Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezifi sche Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere Webseite: www.asrock.com/support/index.asp

Plattform - ATX-Formfaktor: 30.5 cm x 24.4 cm; 12.0 Zoll x 9.6 Zoll - Hochwertiges Gold-Kondensatordesign (100 % hochwertige japanische Fertigung leitfähiger Polymerkondensatoren) CPU - Unterstützt Intel

i7- / i5- / i3-Prozessoren der 3ten und 2ten Generation im LGA1155-Package - Digi Power-Design - 8 + 4-Stromphasendesign - Unterstützt Intel

Turbo Boost 2.0-Technologie - Unterstützt freigegebene CPU der K-Serie - Unterstützt Hyper-Threading-Technologie (siehe VORSICHT 1) Chipsatz - Intel

Z77 - Unterstützt Intel

Rapid Start Technology und Smart Connect Technology Speicher - Dual-Kanal DDR3 Speichertechnologie (siehe VORSICHT 2) - 4 x Steckplätze für DDR3 - Unterstützt DDR3 3000+(OC)/2400(OC)/2133(OC)/1866 (OC)/1600/1333/1066 non-ECC, ungepufferter Speicher - Max. Kapazität des Systemspeichers: 32GB (siehe VORSICHT 3) - Unterstützt Intel

Extreme Memory Profi le (XMP)1.3/1.2 Erweiterungs- - 5 x PCI-Express-3.0-x16-Steckplätze (PCIE2: x16-Modus; steckplätze PCIE1/PCIE3/PCIE5/PCIE7: x16/0/16/0-Modus oder x8/8/8/8-Modus) (siehe VORSICHT 4)

• PCIE 3.0 wird nur mit Intel

Ivy Bridge-Prozessor unterstützt. Mit Intel

Sandy Bridge-Prozessor wird nur PCIE 2.0 unterstützt. - 1 x PCI Express 2.0 x16-Steckplätze (PCIE4: x4-Modus) - 1 x PCI Express 2.0 x1-Steckplätze - 1 x mini-PCI-Express-Steckplatz: Für WiFi + BT-Modul - Unterstützt AMD Quad CrossFireX

Onboard-VGA * Integrierte Intel

HD-Grafi kdarstellungen und die VGA- Ausgänge können nur durch GPU-integrierte Prozessoren unterstützt werden. - Unterstützt hochaufl ösende integrierte Intel

Ivy Bridge-Prozessor, Pixel Shader 4.1, DirectX 10.1 mit Intel

Sandy Bridge- Prozessor - Maximal gemeinsam genutzter Speicher 1760MB (siehe VORSICHT 5) - Unterstützt HDMI 1.4a mit einer maximalen Aufl ösung von 1920 x 1200 bei 60 Hz - Unterstützt Auto Lip Sync, Deep Color (12bpc), xvYCC und HBR (High Bit Rate-Audio) mit HDMI (kompatibler HDMI- Bildschirm erforderlich) (siehe VORSICHT 6) - Unterstützt HDCP-Funktion mit HDMI-Port - Unterstutzt 1080p Blu-ray (BD) / HD-DVD-Wiedergabe mit HDMI-Port Audio - 7.1 CH HD Audio mit dem Inhalt Schutz (Realtek ALC898 Audio Codec) - Premium Blu-ray-Audio-Unterstützung - Unterstützt THX TruStudio

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Broadcom BCM57781 - Unterstützt Wake-On-LAN - Unterstützt energieeffi zientes Ethernet 802.3az - Unterstützt Dual-LAN mit Teaming-Funktion - Unterstützt PXE Wireless LAN WiFi + BT-Modul - Unterstützt IEEE 802.11a/b/g/n - Unterstützt Dual-Band (2.4/5 GHz) - Unterstützt Bluetooth 4.0 Klasse 2 E/A-Anschlüsse I/O Panel an der Rückseite - 1 x PS/2-Tastaturanschluss/Mausanschluss - 1 x HDMI port - 1 x optischer SPDIF-Ausgang - 2 x Standard-USB 2.0-Anschlüsse - 1 x eSATA3-Anschluss - 8 x Standard-USB 3.0-Anschlüsse - 2 x RJ-45 LAN Ports mit LED (ACT/LINK LED und SPEED LED) - 1 x IEEE 1394 Port - 1 x CMOS löschen-Schalter mit LED - HD Audiobuchse: Lautsprecher hinten / Mitte / Bass / Audioeingang / Lautsprecher vorne / Mikrofon66 ASRock Z77 Extreme9 Motherboard Deutsch (siehe VORSICHT 7) SATA3 - 2 x SATA 3-Anschlüsse (6,0 Gb/s) durch Intel

Z77; unterstützt RAID- (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage und Intel Smart Response-Technologie), NCQ-, AHCI-und „Hot Plug“ (Hot-Plugging)-Funktionen - 4 x SATA 3-Anschlüsse (6,0 Gb/s) durch ASMedia ASM1061; unterstützt NCQ-, AHCI-und „Hot Plug“ (Hot- Plugging)-Funktionen (SATA3_A4-Anschluss wird mit dem eSATA3-Port geteilt) USB3.0 - 4 x USB 3.0-Ports an der Rückseite durch Intel

Z77, unterstützt USB 1.0/2.0/3.0 mit bis zu 5 Gb/s - 4 x USB 3.0-Ports an der Rückseite durch Etron EJ188, unterstützt USB 1.0/2.0/3.0 mit bis zu 5 Gb/s - 2 x USB 3.0-Header (unterstützt vier USB 3.0-Ports) an der Vorderseite durch Etron EJ188, unterstützt USB 1.0/2.0/3.0 mit bis zu 5 Gb/s Anschlüsse - 4 x SATA2 3,0 GB/s-Anschlüsse, unterstützen RAID- (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage und Intel Smart Response-Technologie), NCQ-, AHCI-und Hot Plug Funktionen - 6 x SATA3 6,0 GB/s-Anschlüsse - 1 x Infrarot-Modul-Header - 1 x Consumer Infrared-Modul-Header - 1 x COM-Anschluss-Header - 1 x HDMI_SPDIF-Anschluss - 1 x IEEE 1394-Anschluss - 1 x Betriebs-LED-Header - CPU/Gehäuse/Strom lüfter-Anschluss - 24-pin ATX-Netz-Header - 8-pin anschluss für 12V-ATX-Netzteil - SLI/XFIRE-Netz-Header - Anschluss für Audio auf der Gehäusevorderseite - 3 x USB 2.0-Anschlüsse (Unterstützung 6 zusätzlicher USB 2.0-Anschlüsse) - 2 x USB 3.0-Anschlüsse (Unterstützung 4 zusätzlicher USB 3.0-Anschlüsse) - 1 x Dr. Debug (Debug-LED mit 7 Segmenten) Schnellschalter - 1 x CMOS löschen-Schalter mit LED - 1 x Netzschalter mit LED - 1 x Rücksetzschalter (Reset) mit LED BIOS - 64Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung - Unterstützung für “Plug and Play”67 ASRock Z77 Extreme9 Motherboard Deutsch - ACPI 1.1-Weckfunktionen - JumperFree-Modus - SMBIOS 2.3.1 - CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Stromspannung Multianpassung CD d’assistance - Treiber, Dienstprogramme, Antivirussoftware (Probeversion), CyberLink MediaEspresso 6.5-Testversion, ASRock MAGIX-Multimedia-Suite - OEM Einzigartige - ASRock Extreme Tuning Utility (AXTU) (siehe VORSICHT 8) Eigenschaft - ASRock Sofortstart - ASRock Instant Flash (siehe VORSICHT 9) - ASRock APP Charger (siehe VORSICHT 10) - ASRock SmartView (siehe VORSICHT 11) - ASRock XFast USB (siehe VORSICHT 12) - ASRock XFast LAN (siehe VORSICHT 13) - ASRock XFast RAM (siehe VORSICHT 14) - ASRock Crashless BIOS (siehe VORSICHT 15) - ASRock OMG (Online Management Guard) (siehe VORSICHT 16) - ASRock Internet Flash (siehe VORSICHT 17) - ASRock-Entfeuchterfunktion (siehe VORSICHT 18) - Lucid Virtu Universal MVP (siehe VORSICHT 19)

• Lucid Virtu Universal MVP kann nur durch GPU-integrierte Prozessoren unterstützt werden. - Hybrid Booster: - Schrittloser CPU-Frequenz-Kontrolle (siehe VORSICHT 20) - ASRock U-COP (siehe VORSICHT 21) - Boot Failure Guard (B.F.G. – Systemstartfehlerschutz) - Gute Nacht-LED Hardware Monitor - Überwachung der CPU-Temperatur - Motherboardtemperaturerkennung - Drehzahlmessung für CPU/Gehäuse/Strom lüfter - Geräuscharmer CPU-/Gehäuselüfter (ermöglicht die au tomatische Anpassung der Gehäuselüftergeschwindigkeit durch CPU-Temperatur) - Mehrstufi ge Geschwindigkeitssteuerung für CPU/Gehäuse lüfter - Spannungsüberwachung: +12V, +5V, +3.3V, Vcore Betriebssysteme - Unterstützt Microsoft

64-Bit / XP / XP 64-Bit (siehe VORSICHT 22)68 ASRock Z77 Extreme9 Motherboard Deutsch WARNUNG Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS, Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking- Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten und Geräte Ihres Systems beschädigen. Es geschieht dann auf eigene Gefahr und auf Ihre Kosten. Wir übernehmen keine Verantwortung für mögliche Schäden, die aufgrund von Overclocking verursacht wurden. Zertifi zierungen - FCC, CE, WHQL - Gemäß Ökodesign-Richtlinie (ErP/EuP) (Stromversorgung gemäß Ökodesign-Richtlinie (ErP/EuP) erforderlich) (siehe VORSICHT 23)

• Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website: http://www.asrock.com69 ASRock Z77 Extreme9 Motherboard Deutsch VORSICHT!

1. Die Einstellung der “Hyper-Threading Technology”, fi nden Sie auf Seite

79 des auf der Support-CD enthaltenen Benutzerhandbuches beschrie- ben.

2. Dieses Motherboard unterstützt Dual-Kanal-Speichertechnologie. Vor

Implementierung der Dual-Kanal-Speichertechnologie müssen Sie die In- stallationsanleitung für die Speichermodule auf Seite 20 zwecks richtiger Installation gelesen haben.

3. Durch Betriebssystem-Einschränkungen kann die tatsächliche Speicher-

größe weniger als 4 GB betragen, da unter Windows

7 / Vista™ / XP etwas Speicher zur Nutzung durch das System reserviert wird. Unter Windows

OS mit 64-Bit-CPU besteht diese Einschränkung nicht. Sie können ASRock XFast RAM zur Nutzung des Speichers, den Windows

nicht verwenden kann, einsetzen.

4. Unterstützt nur der PCIE1-, PCIE2-, PCIE3-, PCIE5-, PCIE6- und PCIE7-

Steckplatz Geschwindigkeiten der 3ten Generation. Damit Sie PCI Ex- press mit der Geschwindigkeit der 3ten Generation nutzen können, müs- sen Sie einen Ivy Bridge-Prozessor installieren. Wenn Sie einen Sandy Bridge-Prozessor installieren, läuft PCI Express nur bei der Geschwin- digkeit der 2ten Generation. Unter auf Seite 22 finden Sie detaillierte Informationen.

5. Die Maximalspeichergröße ist von den Chipshändler defi niert und umge-

tauscht. Bitte überprüfen Sie Intel

website für die neuliche Information.

6. xvYCC und Deep Color werden nur unter Windows

7 64-Bit / 7 unter- stützt. Der Deep Color-Modus wird nur aktiviert, wenn der Bildschirm 12bpc in EDID unterstützt. HBR wird unter Windows

7. Der Mikrofoneingang dieses Motherboards unterstützt Stereo- und Mono-

Modi. Der Audioausgang dieses Motherboards unterstützt 2-Kanal-, 4-Kanal-, 6-Kanal- und 8-Kanal-Modi. Stellen Sie die richtige Verbindung anhand der Tabelle auf Seite 3 her.

8. ASRock Extreme Tuning Utility (AXTU) ist ein Alles-in-einem-

Werkzeug zur Feineinstellung verschiedener Systemfunktionen an einer benutzerfreundlichen Schnittstelle; diese beinhaltet Hardware- Überwachung, Lüftersteuerung, Übertaktung, OC DNA und IES. Über die Hardware-Überwachung können Sie die Hauptsystemdaten einsehen. Die Lüftersteuerung zeigt Ihnen zur Anpassung Lüftergeschwindigkeit und Temperatur an. Bei der Übertaktung können Sie die CPU-Frequenz zur Erzielung optimaler Systemleistung übertakten. OC DNA ermöglicht Ihnen die Speicherung Ihrer OC-Einstellungen als Profi l, welches Sie mit Freunden teilen können. Ihre Freunde können das OC-Profi l dann in ihrem System laden und so die gleichen OC-Einstellungen erzielen. Per IES (Intelligent Energy Saver) kann der Spannungsregulator bei Inaktivität der CPU-Kerne die Anzahl an Ausgangsphasen zur Steigerung70 ASRock Z77 Extreme9 Motherboard Deutsch der Effi zienz reduzieren – ohne die Rechenleistung zu beeinträchtigen. Hinweise zur Bedienung der ASRock Extreme Tuning Utility (AXTU) fi nden Sie auf unserer Webseite. ASRock-Webseite: http://www.asrock.com

9. ASRock Instant Flash ist ein im Flash-ROM eingebettetes BIOS-Flash-

Programm. Mithilfe dieses praktischen BIOS-Aktualisierungswerkzeugs können Sie das System-BIOS aktualisieren, ohne dafür zuerst Betriebs- systeme wie MS-DOS oder Windows

aufrufen zu müssen. Mit diesem Programm bekommen Sie durch Drücken der <F6>-Taste während des POST-Vorgangs oder durch Drücken der <F2>-Taste im BIOS-Setup- Menü Zugang zu ASRock Instant Flash. Sie brauchen dieses Werkzeug einfach nur zu starten und die neue BIOS-Datei auf Ihrem USB-Flash- Laufwerk, Diskettenlaufwerk oder der Festplatte zu speichern, und schon können Sie Ihr BIOS mit nur wenigen Klickvorgängen ohne Bereitstellung einer zusätzlichen Diskette oder eines anderen komplizierten Flash-Pro- gramms aktualisieren. Achten Sie darauf, dass das USB-Flash-Laufwerk oder die Festplatte das Dateisystem FAT32/16/12 benutzen muss.

10. Wenn Sie nach einer schnelleren, weniger eingeschränkten Möglich-

keit zur Aufl adung Ihrer Apple-Geräte (z. B. iPhone/iPad/iPod touch) suchen, bietet ASRock Ihnen eine wunderbare Lösung – den ASRock APP Charger. Installieren Sie einfach den ASRock APP Charger-Treiber; dadurch lädt sich Ihr iPhone wesentlich schneller über einen Computer- auf – genaugenommen bis zu 40 % schneller als zuvor. Der ASRock APP Charger ermöglicht Ihnen die schnelle Aufl adung mehrerer Apple-Geräte gleichzeitig; der Ladevorgang wird sogar dann fortgesetzt, wenn der PC den Ruhezustand (S1), Suspend to RAM-Modus (S3) oder Tiefschlafmo- dus (S4) aufruft oder ausgeschaltet wird (S5). Nach der Installation des APP Charger-Treibers können Sie im Handumdrehen das großartigste Ladeerlebnis überhaupt genießen. ASRock-Webseite: http://www.asrock.com/Feature/AppCharger/index. asp

SmartView, eine neue Internetbrowserfunktion, ist eine intelligente IE- Startseite, die meist besuchte Internetseiten, Ihren Browserverlauf, Facebook-Freunde und Nachrichten in Echtzeit miteinander kombiniert: In einer speziellen Ansicht, die das Internet noch angenehmer und aufre- gender macht. ASRock-Motherboards werden exklusiv mit der Smart- View-Software geliefert, die auch dafür sorgt, dass Sie immer mit Ihren Freunden in Verbindung bleiben. Die SmartView-Funktionen können Sie mit den Windows

-Betriebssystemen 7 / 7, 64 Bit / Vista

64 Bit und dem Internet Explorer ab Version 8 nutzen. ASRock-Website: http://www.asrock.com/Feature/SmartView/index.asp

12. ASRocks XFast USB dient der Steigerung der Leistungsfähigkeit Ihrer

USB-Speichergeräte. Die Leistung kann je nach Eigenschaften des Gerätes variieren.71 ASRock Z77 Extreme9 Motherboard Deutsch

13. ASRock XFast LAN bietet einen schnelleren Internetzugang mit den

nachfolgenden Vorteilen. LAN-Anwendungspriorisierung: Hiermit kon- fi gurieren Sie auf ideale Weise Ihre Anwendungspriorität und/oder fügen neue Programme hinzu. Niedrigere Latenzzeit bei Spielen: Nach Einstel lung einer höheren Online-Gamepriorität kann hiermit die Latenzzeit bei Spielen herabgesetzt werden. Datenverkehrsgestaltung: Sie können Youtube-Videos in HD anzeigen und gleichzeitig Dateien herunterladen. Echtzeitanalyse Ihrer Daten: Über das Statusfenster können Sie schnell ermitteln, welche Datenströme zur Zeit übertragen werden.

14. ASRock XFast RAM ist eine neue Funktion, die beim ASRock Extreme

Tuning Utility (AXTU) integriert ist. Sie ermöglicht die vollständige Nut- zung des Speicherplatzes, der unter Windows

-Betriebssystemen mit 32-Bit-CPU nicht verwendet werden kann. ASRock XFast RAM verkürzt die Ladezeit zuvor besuchter Webseiten, was das Surfen im Internet mehr denn je beschleunigt. Auch die Arbeit mit Adobe Photoshop erfolgt fünfmal schneller. Ein weiterer Vorteil von ASRock XFast RAM liegt in der Reduzierung der Häufi gkeit des Zugriffs auf SSDs bzw. HDDs zur Verlän gerung deren Lebenszeit.

15. ASRock Crashless BIOS ermöglicht Benutzern die Aktualisierung ihres

BIOS, ohne dass diese Fehler fürchten müssen. Falls während der BIOS- Aktualisierung ein Stromausfall auftritt, setzt ASRock Crashless BIOS die BIOS-Aktualisierung automatisch fort, sobald die Stromversorgung wiederhergestellt ist. Bitte beachten Sie, dass alle BIOS-Dateien zuerst im Stammverzeichnis Ihres USB-Datenträgers platziert werden müssen. Diese Funktion wird nur von USB 2.0-Ports unterstützt.

16. Per OMG können Administratoren eine Internet-Sperrstunde einrichten

oder den Internetzugang auf bestimmte Zeiten beschränken. Sie kön- nen die Start- und Endzeiten festlegen, zu denen anderen Benutzern der Zugriff auf das Internet gewährt werden soll. Damit Benutzer OMG nicht umgehen können, sind Gästekonten ohne Berechtigung zur Modifi kation der Systemzeiten erforderlich.

17. Die Internet Flash sucht nach verfügbaren UEFI-Aktualisierungen auf

unseren Servern. Mit anderen Worten: Das System erkennt aktuellste UEFI-Firmware auf unseren Servern automatisch und aktualisiert die Geräte-Firmware ohne Zutun von Windows. Bitte beachten Sie, dass diese Funktion nur mit DHCP-konfi gurierten Computern möglich ist.

18. Benutzer können Motherboard-Schäden aufgrund von Feuchtigkeit ve-

rhindern, indem Sie die „Entfeuchterfunktion“ aktivieren. Bei Aktivierung der Entfeuchterfunktion schaltet sich der Computer zur Entfeuchtung des Systems nach Aufrufen des S4/S5-Zustands automatisch ein.72 ASRock Z77 Extreme9 Motherboard Deutsch

19. Virtu Universal MVP beinhaltet die Basisfunktionen der Virtu Universal-

Technologie, die integrierte GPU und separate GPU zur Erzielung opti- maler Funktionalität virtualisiert. Verfügt zudem über Virtual Vsync

für kompromisslose visuelle Qualität. Dank der zusätzlichen Vorzüge der HyperFormance-Technologie verbessert Virtu Universal MVP die Spiel- leistung durch intelligente Reduzierung redundanter Rendering-Aufgaben im Fluss zwischen CPU, GPU und Anzeigegerät.

20. Obwohl dieses Motherboard stufenlose Steuerung bietet, wird Over-

clocking nicht empfohlen. Frequenzen, die über den für den jeweiligen Prozessor vorgesehenen liegen, können das System instabil werden lassen oder die CPU beschädigen.

21. Wird eine Überhitzung der CPU registriert, führt das System einen au-

tomatischen Shutdown durch. Bevor Sie das System neu starten, prüfen Sie bitte, ob der CPU-Lüfter am Motherboard richtig funktioniert, und stecken Sie bitte den Stromkabelstecker aus und dann wieder ein. Um die Wärmeableitung zu verbessern, bitte nicht vergessen, etwas Wärmel- eitpaste zwischen CPU und Kühlkörper zu sprühen.

22. ASRock XFast RAM wird von Microsoft

XP / XP 64 Bit nicht unterstützt. WiFi + BT-Modul, Intel

Smart Connect-Technologie und In- tel

USB 3.0-Ports wird von Microsoft

64 Bit / XP / XP 64 Bit nicht unterstützt.

23. EuP steht für Energy Using Product und kennzeichnet die Ökodesign-Richt-

linie, die von der Europäischen Gemeinschaft zur Festlegung des Ener- gieverbrauchs von vollständigen Systemen in Kraft gesetzt wurde. Gemäß dieser Ökodesign-Richtlinie (EuP) muss der gesamte Netzstromverbrauch von vollständigen Systemen unter 1,00 Watt liegen, wenn sie ausgeschal- tet sind. Um dem EuP-Standard zu entsprechen, sind ein EuP-fähiges Motherboard und eine EuP-fähige Stromversorgung erforderlich. Gemäß einer Empfehlung von Intel muss eine EuP-fähige Stromversorgung dem Standard entsprechen, was bedeutet, dass bei einem Stromverbrauch von 100 mA die 5-Volt-Standby-Energieeffi zienz höher als 50% sein sollte. Für die Wahl einer EuP-fähigen Stromversorgung empfehlen wir Ihnen, weitere Details beim Hersteller der Stromversorgung abzufragen.73 ASRock Z77 Extreme9 Motherboard Deutsch

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper gesetzt werden. Werden Pins durch Jumperkappen verdeckt, ist der Jumper “Gebrückt”. Werden keine Pins durch Jumperkappen verdeckt, ist der Jumper “Offen”. Die Abbildung zeigt einen 3-Pin Jumper dessen Pin1 und Pin2 “Ge- brückt” sind, bzw. es befi ndet sich eine Jumper-Kappe auf diesen beiden Pins. Jumper Einstellun Beschreibung CMOS löschen (CLRCMOS1, 3-Pin jumper) (siehe S.2, No. 22) Hinweis: CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte aus und trennen das Netzkabel von der Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Uhrzeit, benutzerdefi niertes Profi l, 1394 GUID und MAC-Adresse nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. CMOS löschen Default- Einstellung Der CMOS löschen-Schalter hat dieselbe Funktion wie der CMOS löschen-Jumper.74 ASRock Z77 Extreme9 Motherboard Deutsch Seriell-ATA2-Anschlüsse Diese vier Serial ATA2- (SATA2_2_3: siehe S.2 - No. 15) (SATA2-)Verbínder (SATA2_4_5: siehe S.2 - No. 16) unterstützten SATA-Datenkabel für interne Massenspeichergeräte. Die aktuelle SATA2- Schnittstelle ermöglicht eine Datenübertragungsrate bis 3,0 Gb/s. Seriell-ATA3-Anschlüsse Diese sechs Serial ATA3- (SATA3_A1_A2: siehe S.2 - No. 12) (SATA3-)Verbínder (SATA3_A3_A4: siehe S.2 - No. 13) unterstützten SATA-Datenkabel (SATA3_0_1: siehe S.2 - No. 14) für interne Massenspeichergeräte. Die aktuelle SATA3- Schnittstelle ermöglicht eine Datenübertragungsrate bis 6,0 Gb/s. Wenn Sie die Festplatte am eSATA3-Port an der Rückblende anschließen, wird der interne SATA3_A4- Anschluss deaktiviert. Serial ATA- (SATA-) SJedes Ende des SATA Datenkabel Datenkabels kann an die SATA (Option) / SATA2 / SATA3 Festplatte oder das SATA2 / SATA3 Verbindungsstück auf dieser Hauptplatine angeschlossen werden.

1.4 Integrierte Header und Anschlüsse

Integrierte Header und Anschlüsse sind KEINE Jumper. Setzen Sie KE- INE Jumperkappen auf diese Header und Anschlüsse. Wenn Sie Jump- erkappen auf Header und Anschlüsse setzen, wird das Motherboard unreparierbar beschädigt! SATA2_3 SATA2_2 SATA2_5 SATA2_4 SATA3_A4 SATA3_A3 SATA3_1 SATA3_0 SATA3_A2 SATA3_A175 ASRock Z77 Extreme9 Motherboard Deutsch USB 2.0-Header Zusätzlich zu den zwei (9-pol. USB2_3) üblichen USB 2.0-Ports an den (siehe S.2 - No. 26) I/O-Anschlüssen befi nden sich drei USB 2.0- Anschlussleisten am Motherboard. Pro USB 2.0- (9-pol. USB4_5) Anschlussleiste werden zwei (siehe S.2 - No. 27) USB 2.0-Ports unterstützt. (9-pol. USB6_7) (siehe S.2 - No. 28) IntA_P5_D+DUMMYIntA_P5_D- GND IntA_P5_SSTX+ GND IntA_P5_SSTX-IntA_P5_SSRX+IntA_P5_SSRX-VbusVbus Vbus IntA_P4_SSRX-IntA_P4_SSRX+ GND IntA_P4_SSTX-IntA_P4_SSTX+ GND IntA_P4_D-IntA_P4_D+

USB_PWR P-2 GND DUMMY USB_PWR P+2 GND P-3 P+3 Verbindung zum Netzteil Verbindung zum SATA-HDD-Stromanschluss Serial ATA- (SATA-) Verbinden Sie das schwarze Stromversorgungskabel Ende des SATA-Netzkabels mit (Option) dem Netzanschluss am Laufwerk. Verbinden Sie dann das weiße Ende des SATA- Stromversorgungskabels mit dem Stromanschluss des Netzteils. IntA_P5_D+DUMMYIntA_P5_D- GND IntA_P5_SSTX+ GND IntA_P5_SSTX-IntA_P5_SSRX+IntA_P5_SSRX-VbusVbus Vbus IntA_P4_SSRX-IntA_P4_SSRX+ GND IntA_P4_SSTX-IntA_P4_SSTX+ GND IntA_P4_D-IntA_P4_D+ USB 3.0-Header Neben acht Standard-USB (19-pol. USB3_9_10) 3.0-Ports am E/A-Panel (siehe S.2 - No. 10) befi ndet sich zwei USB 3.0- Header an diesem Motherboard. Pro USB 3.0- Anschlussleiste werden zwei USB 3.0-Ports unterstützt. (19-pol. USB3_11_12) (siehe S.2 - No. 9)76 ASRock Z77 Extreme9 Motherboard Deutsch

1. High Defi nition Audio unterstützt Jack Sensing (automatische Erkennung falsch

angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der Installation im System die Anweisungen in unserem Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste: A. Schließen Sie Mic_IN (MIC) an MIC2_L an. B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an. C. Schließen Sie Ground (GND) an Ground (GND) an. D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden. E. So aktivieren Sie das Mikrofon an der Vorderseite. Bei den Betriebssystemen Windows

XP / XP 64 Bit: Wählen Sie „Mixer“. Wählen Sie „Recorder“ (Rekorder). Klicken Sie dann auf „FrontMic“ (Vorderes Mikrofon). Bei den Betriebssystemen Windows

64 Bit: Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)- Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelautstärke) an. System Panel-Header Dieser Header unterstützt (9-pin PANEL1) mehrere Funktion der (siehe S.2 - No. 20) Systemvorderseite. Infrarot-Modul-Header Dieser Header unterstützt ein (5-pin IR1) optionales, drahtloses Sende- (siehe S.2 - No. 33) und Empfangs-Infrarotmodul.

MIC_RETPRESENCE# GND

Anschluss für Audio auf Dieses Interface zu einem der Gehäusevorderseite Audio-Panel auf der Vorder (9-Pin HD_AUDIO1) seite Ihres Gehäuses, (siehe S.2 - No. 36) ermöglicht Ihnen eine bequeme Anschlussmöglichkeit und Kontrolle über Audio-Geräte.

ATX+5VSB IRTX GND IRRX Consumer Infrared-Modul-Header Dieser Header kann zum (4-pin CIR1) Anschließen Remote- (siehe S.2 - No. 29) Empfänger.77 ASRock Z77 Extreme9 Motherboard Deutsch Schließen Sie die Ein-/Austaste, die Reset-Taste und die Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die positiven und negativen Pins, bevor Sie die Kabel anschließen. PWRBTN (Ein-/Ausschalter): Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu ses. Sie können konfi gurieren, wie das System mit Hilfe des Ein-/Ausschalters ausgeschaltet werden können soll. RESET (Reset-Taste): Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses. Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes neu starten. PLED (Systembetriebs-LED): Zum Anschließen der Betriebsstatusanzeige an der Frontblende des Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt, wenn sich das System im Ruhezustand S1/S3 befi ndet. Die LED schaltet sich aus, wenn sich das System in den Modi S4 befi ndet oder ausgeschaltet ist (S5). HDLED (Festplattenaktivitäts-LED): Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt. Das Design der Frontblende kann je nach Gehäuse variiere. Ein Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED, Lautsprechern, etc. Stellen Sie beim Anschließen des Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die Kabel- und Pinbelegung korrekt übereinstimmen. Gehäuselautsprecher-Header Schließen Sie den (4-pin SPEAKER1) Gehäuselautsprecher an (siehe S.2 - No. 21) diesen Header an. Betriebs-LED-Header Bitte schließen Sie die (3-pin PLED1) Betriebs-LED des Gehäuses (siehe S.2 - No. 19) zur Anzeige des Systembetriebsstatus an diesem Header an. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt im S1/S3-Zustand. Im S4- oder S5-Zustand (ausgeschaltet) leuchtet die LED nicht.

ASRock Z77 Extreme9 Motherboard Deutsch Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses Motherboards anschließen möchten, verbinden Sie ihn bitte mit den Pins 1 – 3. (3-pin CPU_FAN2) (sieche S.2 - No. 5) Pins 1–3 anschließen Lüfter mit dreipoligem Anschluss installieren ATX-Netz-Header Verbinden Sie die ATX- (24-pin ATXPWR1) Stromversorgung mit diesem (siehe S.2 - No. 8) Header.

Installation eines 20-pol. ATX-Netzteils Obwohl dieses Motherboard einen 24-pol. ATX- Stromanschluss bietet, kann es auch mit einem modifi zierten traditionellen 20-pol. ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.

CPU-Lüfteranschluss Verbinden Sie das CPU - (4-pin CPU_FAN1) Lüfterkabel mit diesem (siehe S.2 - No. 4) Anschluss und passen Sie den schwarzen Draht dem Erdungsstift an. Gehäuse und Strom lüfteranschlüsse Verbinden Sie die Lüfterkabel (4-pin CHA_FAN1) mit den Lüfteranschlüssen, (siehe S.2, No. 31) wobei der schwarze Draht an den Schutzleiterstift (3-pin CHA_FAN2) angeschlossenwird. (siehe S.2 - No. 30) CHA_FAN1- , CHA_FAN2- und CHA_FAN3- unterstützen (3-pin CHA_FAN3) Lüftersteuerung. (siehe S.2 - No. 46) (3-pin PWR_FAN1) (siehe S.2 - No. 3) GND +12V

ASRock Z77 Extreme9 Motherboard Deutsch COM-Anschluss-Header Dieser COM-Anschluss- Header (9-pin COM1) wird verwendet, um ein (siehe S.2 - No. 34) COM-Anschlussmodul zu unterstützen. ATX 12V Anschluss Bitte schließen Sie an diesen (8-pin ATX12V1) Anschluss die ATX 12V (siehe S.2 - No. 1) Stromversorgung an. Installation der 4-Pin ATX 12V Energieversorgung Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur Verfügung stellt, kann sie noch arbeiten, wenn Sie einen traditionellen 4-Pin ATX 12V Energieversorgung adoptieren. Um die 4-Pin ATX Energieversorgung zu verwenden, stecken Sie bitte Ihre Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein. SLI/XFIRE-Stromanschluss Sie müssen diesen Anschluss (4-pin SLI/XFIRE_PWR1) nicht zwingend verwenden. (siehe S.2 - No. 45) Wenn allerdings zwei Grafi kkarten gleichzeitig am Motherboard angeschlossen sind, verbinden Sie diesen Anschluss bitte mit einem Festplatten-Stromversorgungs- stecker. IEEE-1394 Header Außer einem vorgegebenem (9-pin FRONT_1394) IEEE-1394 Port auf dem Ein-/ (siehe S.2 - No. 32) Ausgabe Paneel, gibt es einen IEEE-1394 Header (FRONT_1394) auf dieser Hauptplatine. Dieser IEEE-1394 Header kann einen IEEE-1394 Port unterstützen. +12V GND +12V

Dieses Motherboard besitzt drei Schnellschalter: Netzschalter, Rücksetzschalter (Reset) und CMOS löschen-Schalter, mit denen Benutzer das System schnell ein-/ ausschalten oder zurücksetzen oder die CMOS-Werte löschen können. Netzschalter Der Netzschalter ist ein (PWRBTN) Schnellschalter, mit dem (siehe S.2 - No. 18) Benutzer das System schnell ein-/ausschalten können. Rücksetzschalter (Reset) Der Rücksetzschalter (Reset) (RSTBTN) ist ein Schnellschalter, mit dem (siehe S.2 - No. 17) Benutzer das System schnell zurücksetzen können. CMOS löschen-Schalter Der CMOS löschen-Schalter ist (CLRCBTN) ein Schnellschalter, mit dem (siehe S.3 - No. 17) Benutzer die CMOS-Werte schnell löschen können. HDMI_SPDIF-Anschluss Der HDMI_SPDIF-Anschluss (2-pin HDMI_SPDIF1) stellt einen SPDIF- (siehe S.2 - No. 35) Audioausgang für eine HDMI- VGA-Karte zur Verfügung und ermöglicht den Anschluss von HDMI-Digitalgeräten wie Fernsehgeräten, Projektoren, LCD-Geräten an das System. Bitte verbinden Sie den HDMI_SPDIF-Anschluss der HDMI-VGA-Karte mit diesem Anschluss. SPDIFOUT GND

Das Flash Memory dieses Motherboards speichert das Setup-Utility. Drücken Sie <F2> oder <Del> während des POST (Power-On-Self-Test) um ins Setup zu gelan- gen, ansonsten werden die Testroutinen weiter abgearbeitet. Wenn Sie ins Setup gelangen wollen, nachdem der POST durchgeführt wurde, müssen Sie das System über die Tastenkombination <Ctrl> + <Alt> + <Delete> oder den Reset-Knopf auf der Gehäusevorderseite, neu starten. Natürlich können Sie einen Neustart auch durchführen, indem Sie das System kurz ab- und danach wieder anschalten. Das Setup-Programm ist für eine bequeme Bedienung entwickelt worden. Es ist ein menügesteuertes Programm, in dem Sie durch unterschiedliche Untermenüs scrollen und die vorab festgelegten Optionen auswählen können. Für detaillierte Informationen zum BIOS-Setup, siehe bitte das Benutzerhandbuch (PDF Datei) auf der Support CD.

3. Software Support CD information

Dieses Motherboard unterstützt eine Reiche von Microsoft

Betriebssy- stemen: 7 / 7 64-Bit / Vista

64-Bit / XP / XP 64-Bit. Die Ihrem Motherboard beigefügte Support-CD enthält hilfreiche Software, Treiber und Hilfsprogramme, mit denen Sie die Funktionen Ihres Motherboards verbessern können Legen Sie die Support-CD zunächst in Ihr CD-ROM-Laufwerk ein. Der Willkommensbildschirm mit den Installationsmenüs der CD wird automatisch aufgerufen, wenn Sie die “Autorun”-Funktion Ihres Systems aktiviert haben. Erscheint der Wilkommensbildschirm nicht, so “doppelklicken” Sie bitte auf das File ASSETUP.EXE im BIN-Verzeichnis der Support-CD, um die Menüs aufzurufen. Das Setup-Programm soll es Ihnen so leicht wie möglich machen. Es ist menüges- teuert, d.h. Sie können in den verschiedenen Untermenüs Ihre Auswahl treffen und die Programme werden dann automatisch installiert.82 ASRock Z77 Extreme9 Motherboard
