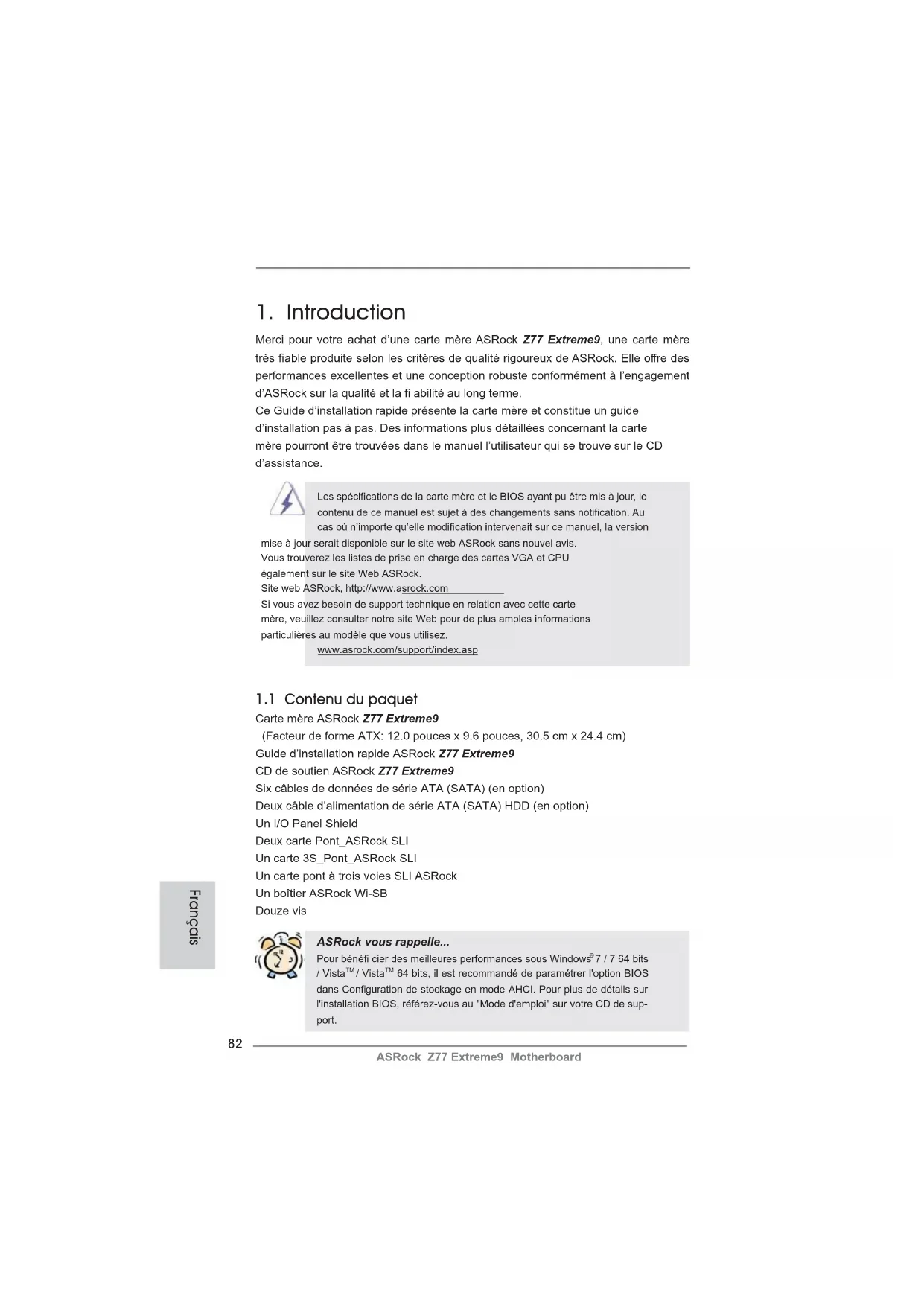

Merci pour votre achat d’une carte mère ASRock Z77 Extreme9, une carte mère très fi able produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l’engagement d’ASRock sur la qualité et la fi abilité au long terme. Ce Guide d’installation rapide présente la carte mère et constitue un guide d’installation pas à pas. Des informations plus détaillées concernant la carte mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD d’assistance. Les spécifi cations de la carte mère et le BIOS ayant pu être mis à jour, le contenu de ce manuel est sujet à des changements sans notifi cation. Au cas où n’importe qu’elle modifi cation intervenait sur ce manuel, la version mise à jour serait disponible sur le site web ASRock sans nouvel avis. Vous trouverez les listes de prise en charge des cartes VGA et CPU également sur le site Web ASRock. Site web ASRock, http://www.asrock.com Si vous avez besoin de support technique en relation avec cette carte mère, veuillez consulter notre site Web pour de plus amples informations particulières au modèle que vous utilisez. www.asrock.com/support/index.asp

1.1 Contenu du paquet

Carte mère ASRock Z77 Extreme9 (Facteur de forme ATX: 12.0 pouces x 9.6 pouces, 30.5 cm x 24.4 cm) Guide d’installation rapide ASRock Z77 Extreme9 CD de soutien ASRock Z77 Extreme9 Six câbles de données de série ATA (SATA) (en option) Deux câble d’alimentation de série ATA (SATA) HDD (en option) Un I/O Panel Shield Deux carte Pont_ASRock SLI Un carte 3S_Pont_ASRock SLI Un carte pont à trois voies SLI ASRock Un boîtier ASRock Wi-SB Douze vis ASRock vous rappelle... Pour bénéfi cier des meilleures performances sous Windows

64 bits, il est recommandé de paramétrer l'option BIOS dans Confi guration de stockage en mode AHCI. Pour plus de détails sur l'installation BIOS, référez-vous au "Mode d'emploi" sur votre CD de sup- port. Français83 ASRock Z77 Extreme9 Motherboard Français

Format - Facteur de forme ATX:

12.0 pouces x 9.6 pouces, 30.5 cm x 24.4 cm

- Design de condensateur Premium Gold (condensateurs polymère conducteur de qualité supérieure 100% fabriqués au Japon) CPU - Prend en charge les processeurs Intel

i7 / i5 / i3 2ème et 3ème génération sur socket LGA1155 - Conception Digi Power - 8 + 4 Power Phase conception - Prend en charge la technologie Intel

Turbo Boost 2.0 - Prise en charge des unités centrales non verrouillées de série K - Prise en charge de la technologie Hyper-Threading (voir ATTENTION 1) Chipsets - Intel

Rapid Start et Smart Connect Mémoire - Compatible avec la Technologie de Mémoire à Canal Double (voir ATTENTION 2) - 4 x slots DIMM DDR3 - Supporter DDR3 3000+(OC)/2400(OC)/2133(OC)/1866(OC) /1600/1333/1066 non-ECC, sans amortissement mémoire - Capacité maxi de mémoire système: 32GB (voir ATTENTION 3) - Prend en charge le profi l de mémoire extrême Intel

• PCIE 3.0 n’est pris en charge qu’avec le processeur Intel

Ivy Bridge. Avec le processeur Intel

Sandy Bridge, seul PCIE 2.0 est pris en charge. - 1 x slot PCI Express 2.0 x16 (PCIE4 : mode x4) - 1 x slot PCI Express 2.0 x1 - 1 x emplacement mini-PCI Express : pour module wi-fi + BT - Prend en charge AMD Quad CrossFireX

et SLI TM84 ASRock Z77 Extreme9 Motherboard Français VGA sur carte * Intel

HD Graphics avec visuels intégrés (Built-in Visuals) et les sorties VGA sont uniquement pris en charge par les processeurs à GPU intégré. - Supporte Intel

HD Graphics 2500/4000 - Pixel Shader 5.0, DirectX 11 avec CPU Intel

Ivy Bridge, Pixel Shader 4.1, DirectX 10.1 avec CPU Intel

Sandy Bridge - Mémoire partagée max 1760MB (voir ATTENTION 5) - Prend en charge le HDMI 1.4a avec une résolution maximale jusqu’à 1920x1200 @ 60Hz - Prend en charge Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio : Audio à haut débit binaire) avec HDMI (Moniteur compatible HDMI requis) (voir ATTENTION 6) - Prise en charge de la fonction HDCP avec port HDMI - Supporter 1080p Blu-ray(BD)/ lecteur de HD-DVD avec port HDMI Audio - 7,1 CH HD Audio avec protection de contenu (Realtek ALC898 Audio Codec) - Prise en charge de l’audio Premium Blu-ray - Prend en charge THX TruStudio

LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Broadcom BCM57781 - Support du Wake-On-LAN - Prend en charge la norme Energy Effi cient Ethernet (Ethernet à effi cacité énergétique) 802.3az - Prend en charge le protocole double LAN avec fonction pairage - Supporte PXE LAN sans fi l Module WiFi + BT - Prend en charge le IEEE 802.11a/b/g/n - Prend en charge le Dual-Band (2.4/5 GHz) - Prise en charge Bluetooth 4.0 classe 2 Panneau arrière I/O Panel - 1 x port clavier/souris PS/2 - 1 x port HDMI - 1 x Port de sortie optique SPDIF - 2 x ports USB 2.0 par défaut - 1 x Connecteur eSATA385 ASRock Z77 Extreme9 Motherboard Français - 8 x ports USB 3.0 par défaut - 2 x ports LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et LED VITESSE) - 1 x port IEEE 1394 - 1 x interrupteur d’effacement du CMOS avec LED - Prise HD Audio: Haut-parleur arrière / Central /Basses / Entrée Ligne / Haut-parleur frontal / Microphone (voir ATTENTION 7) SATA3 - 2 x connecteurs SATA3 6,0 Gb/s par Intel

Z77, prennent en charge les fonctions RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage et Intel Smart Response), NCQ, AHCI et « Hot Plug » (Branche ment à chaud) - 4 x connecteurs SATA3 6,0 Gb/s par ASMedia ASM1061, prennent en charge les fonctions NCQ, AHCI et « Hot Plug » (Branche ment à chaud) (le connecteur SATA3_A4 est partagé avec le port eSATA3) USB 3.0 - 4 x ports USB3.0 à l’arrière par Intel

Z77, prennent en charge USB 1.0/2.0/3.0 jusqu’à 5 Gb/s - 4 x ports USB3.0 à l’arrière par Etron EJ188, prennent en charge USB 1.0/2.0/3.0 jusqu’à 5 Gb/s - 2 x barrette USB3.0 en façade (prend en charge 4 ports USB 3.0) par Etron EJ188, prend en charge USB 1.0/2.0/3.0 jusqu’à 5 Gb/s Connecteurs - 4 x connecteurs SATA2, prennent en charge un taux de transfert de données pouvant aller jusqu’à 3.0Go/s, supporte RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage et Intel Smart Response), NCQ, AHCI et Hot Plug (Branchement à chaud) - 6 x connecteurs SATA3, prennent en charge un taux de transfert de données pouvant aller jusqu’à 6.0Go/s - 1 x En-tête du module infrarouge - 1 x Barrette pour module à infrarouges grand public - 1 x En-tête de port COM - 1 x Connecteur HDMI_SPDIF - 1 x connecteur IEEE 1394 - 1 x Connecteur de LED d’alimentation - Connecteur pour ventilateur de CPU/Châssis/pouvoir Ventilateur - br. 24 connecteur d’alimentation ATX - br. 8 connecteur d’alimentation 12V ATX - Connecteur d’alimentation SLI/XFIRE - Connecteur audio panneau avant86 ASRock Z77 Extreme9 Motherboard Français - 3 x En-tête USB 2.0 (prendre en charge 6 ports USB 2.0 supplémentaires) - 2 x En-tête USB 3.0 (prendre en charge 4 ports USB 3.0 supplémentaires) - 1 x Dr. Debug (LED de débogage à 7 segments) Interrupteur - 1 x interrupteur d’effacement du CMOS avec LED rapide - 1 x interrupteur d’alimentation avec LED - 1 x interrupteur de réinitialisation avec LED BIOS - 64Mb AMI UEFI Legal BIOS avec support GUI - Support du “Plug and Play” - Compatible pour événements de réveil ACPI 1.1 - Gestion jumperless - Support SMBIOS 2.3.1 - CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Tension Multi-ajustement CD d’assistance - Pilotes, utilitaires, logiciel anti-virus (version d’évaluation), CyberLink MediaEspresso 6.5 Trial, Suite multimédia ASRock MAGIX - OEM Caractéristique - Utilitaire ASRock Extreme Tuning (AXTU) unique (voir ATTENTION 8) - ASRock l’Instant Boot - ASRock Instant Flash (voir ATTENTION 9) - Chargeur ASRock APP (voir ATTENTION 10) - ASRock SmartView (voir ATTENTION 11) - ASRock XFast USB (voir ATTENTION 12) - ASRock XFast LAN (voir ATTENTION 13) - ASRock XFast RAM (voir ATTENTION 14) - ASRock Crashless BIOS (voir ATTENTION 15) - ASRock OMG (Online Management Guard) (voir ATTENTION 16) - ASRock Internet Flash (voir ATTENTION 17) - Fonction déshumidifi cateur ASRock (voir ATTENTION 18) - Lucid Virtu Universal MVP (voir ATTENTION 19)

• Lucid Virtu Universal MVP est uniquement pris en charge par les processeurs à GPU intégré. - L’accélérateur hybride: - Contrôle direct de la fréquence CPU (voir ATTENTION 20) - ASRock U-COP (voir ATTENTION 21) - Garde d’échec au démarrage (B.F.G.) - DEL veilleuse87 ASRock Z77 Extreme9 Motherboard Français ATTENTION Il est important que vous réalisiez qu’il y a un certain risque à effectuer l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking peut affecter la stabilité de votre système, ou même causer des dommages aux composants et dispositifs de votre système. Si vous le faites, c’est à vos frais et vos propres risques. Nous ne sommes pas responsables des dommages possibles causés par l’overclocking. ATTENTION!

1. En ce qui concerne le paramétrage “Hyper-Threading Technology”,

veuillez consulter la page 79 du manuel de l’utilisateur sur le CD tech- nique.

2. Cette carte mère supporte la Technologie de Mémoire à Canal Double.

Avant d’intégrer la Technologie de Mémoire à Canal Double, assurez- vous de bien lire le guide d’installation des modules mémoire en page 20 pour réaliser une installation correcte.

3. Du fait des limites du système d’exploitation, la taille mémoire réelle

réservée au système pourra être inférieure à 4 Go sous Windows

OS avec CPU 64 bits, il n’y a pas ce genre de limitation. Vous pouvez utiliser ASRock XFast RAM pour accéder à la mémoire que Windows

ne peut pas utiliser.

4. PCIE1, PCIE2, PCIE3, PCIE5, PCIE6 et PCIE7 prend en charge une

vitesse pouvant atteindre Gen 3. Pour pouvoir utiliser PCI Express en Surveillance - Détection de la température de l’UC système - Mesure de température de la carte mère - Tachéomètre ventilateur processeur/châssis/pouvoir ventilateur - Ventilateur silencieux pour unité centrale/châssis (permet le réglage automatique de la vitesse du ventilateur pour châssis, selon la température de l’unité centrale) - Commande de ventilateur CPU/Châssis à plusieurs vitesses - Monitoring de la tension: +12V, +5V, +3.3V, Vcore OS - Microsoft

64-bit / XP / XP 64-bit (voir ATTENTION 22) Certifi cations - FCC, CE, WHQL - Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise) (voir ATTENTION 23)

• Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web: http://www.asrock.com88 ASRock Z77 Extreme9 Motherboard Français vitesse Gen 3, vous devez installer le processeur Ivy Bridge. Si vous installez le processeur Sandy Bridge, PCI Express ne fonctionnera qu’en vitesse PCI Express Gen 2. Veuillez lire à la page 22 pour plus d’informa- tions.

5. La dimension maximum du memoire partage est defi nie par le vendeur

de jeu de puces et est sujet de changer. Veuillez verifi er la Intel

website pour les informations recentes SVP.

6. xvYCC et Deep Color ne sont pris en charge que sous Windows

7 64- bit / 7. Le mode Deep Color ne sera activé que si le moniteur prend en charge 12bpc en EDID. HBR est pris en charge sous Windows

7. Pour l’entrée microphone, cette carte mère supporte les deux modes

stéréo et mono. Pour la sortie audio, cette carte mère supporte les modes 2-canaux, 4-canaux, 6-canaux et 8-canaux. Veuillez vous référer au tableau en page 3 pour effectuer la bonne connexion.

8. ASRock Extreme Tuning Utility (AXTU) est un utilitaire tout-en-un qui

permet de régler précisément différentes fonctions du système, via une interface facile à utiliser, incluant Moniteur de périphériques, Contrôle du ventilateur, Overclocking, OC DNA et IES. Dans Moniteur de périphériques, il affi che les valeurs principales de votre système. Dans Contrôle du ventilateur, il affi che la vitesse du ventilateur et la température, que vous pouvez ajuster. Dans Overclocking, vous pouvez overclocker la fréquence du CPU pour améliorer les performances du système. Dans OC DNA, vous pouvez enregistrer vos réglages OC dans un profi l et les partager avec vos amis. Vos amis pourront alors installer le profi l OC sur leur système pour utiliser les mêmes réglages OC. Dans IES (Intelligent Energy Saver – Fonction intelligente d’économie d’énergie), le contrôleur de la tension peut réduire le nombre de phases de sortie pour améliorer le fonctionnement lorsque les cores du CPU ne sont pas utilisées, sans diminuer les performances de l’ordinateur. Veuillez visiter notre site Web pour plus d’informations sur l’utilisation des fonctions de l’utilitaire ASRock Extreme Tuning Utility (AXTU). Site Web de ASRock : http://www.asrock.com

10. Si vous désirez un moyen plus rapide et moins contraignant de recharger89

ASRock Z77 Extreme9 Motherboard Français vos appareils Apple tels que iPhone/iPad/iPod Touch, ASRock a préparé pour vous la solution idéale - le chargeur ASRock APP. Il suffi t d’installer le pilote du chargeur APP, et vous pourrez recharger rapidement votre iPhone à partir de votre ordinateur, jusqu’à 40% plus vite qu’avant. Le chargeur ASRock APP vous permet de charger rapidement et simultané- ment plusieurs appareils Apple, et le chargement continu est même pris en charge lorsque le PC passe en mode Veille (S1), Suspension à la RAM (S3), hibernation (S4) ou hors tension (S5). Lorsque le pilote du chargeur APP est installé, vous découvrez un mode de mise en charge tout à fait inédit. Site web ASRock : http://www.asrock.com/Feature/AppCharger/index.asp

SmartView, une nouvelle fonction du navigateur Internet, est une page de démarrage intelligente de IE, comportant à la fois vos sites Internet les plus visités, votre historique, vos amis Facebook et l’actualité en temps réel, le tout sur une vue optimisée pour une expérience de l’Internet encore plus personnelle. Les cartes mères ASRock sont équipées en exclusivité de l’utilitaire SmartView, ce qui vous permet de garder le contact avec vos amis itinérants. Pour utiliser la fonction SmartView, veuillez vous assurez que votre version de système d’exploitation est Windows

64 bits, et que vous utilisez le navigateur IE8. Site Internet ASRock : http://www.asrock.com/Feature/ SmartView/index.asp

12. ASRock XFast USB permet d’améliorer les performances de votre péri-

phérique de stockage USB. Les performances réelles dépendent des propriétés du périphérique.

13. ASRock XFast LAN fournit un accès Internet plus rapide, avec les avan-

tages suivants. Priorisation d’application LAN : Vous pouvez confi gurer votre priorité d’application idéalement et/ou ajouter des nouveaux pro- grammes. Latence plus basse dans les jeux : Après avoir réglé la priorité de jeux en ligne plus haute, cela peut réduire la latence dans les jeux. Forme du trafi c : Vous pouvez regarder des vidéos HD YouTube et té- lécharger simultanément des fi chiers. Analyse en temps réel de vos don- nées : Avec la fenêtre d’état, vous pouvez facilement reconnaître les fl ux de données que vous êtes en train de transférer.

14. ASRock XFast RAM est une nouvelle fonction intégrée à l’utilitaire

ASRock Extreme Tuning Utility (AXTU). Il utilise à sa pleine capacité l’espace mémoire que les processeurs du système d’exploitation Win- dows OS 32-bit ne peuvent pas utiliser. ASRock XFast RAM diminue le temps de chargement des sites Internet précédemment visités, ren- dant la navigation sur le web plus rapide que jamais. Il rend également l’utilisation de Adobe Photoshop 5 fois plus rapide. Un autre avantage indéniable de ASRock XFast RAM est qu’il réduit la fréquence d’accès à vos SSD ou HDD afi n d’accroitre leur durée de vie utile.

15. ASRock Crashless BIOS permet aux utilisateurs de mettre à jour leur

BIOS sans qu’ils aient à craindre un plantage ou une défaillance. Si l’alimentation venait à être coupée durant la mise à jour du BIOS, AS-90 ASRock Z77 Extreme9 Motherboard Français Rock Crashless BIOS terminera automatiquement la mise à jour du BIOS une fois le courant rétabli. Veuillez noter que les fi chiers BIOS doivent être placés dans le répertoire racine de votre disque USB. Seuls les ports USB2.0 sont compatibles avec cette fonction.

16. Via OMG, les administrateurs ont la possibilité d’instaurer un couvre-

feu Internet ou de spécifi er des plages horaires durant lesquelles l’accès Internet sera restreint. Il est ainsi possible de confi gurer l’heure de début et l’heure de fi n autorisant l’accès à Internet par les autres utilisateurs. Afi n d’éviter que ces derniers ne puissent contourner le système OMG, il est nécessaire de créer des comptes invité non dotés d’un accès aux réglages de l’heure du système.

17. La fonction Internet Flash recherche les mises à jour disponibles pour le

microprogramme UEFI sur nos serveurs. En d’autres termes, le système est capable de détecter automatiquement la mise à jour UEFI la plus récente sur nos serveurs et la transmet sans avoir à accéder au système d’exploitation Windows. Veuillez noter que le service DHCP doit être ac- tivé sur votre ordinateur pour pouvoir utiliser cette fonction.

18. L’utilisateur peut prévenir les dégâts sur la carte mère dus à l’humidité en

activant la “ Fonction déshumidifi cateur “. Lors de l’activation de la fonc- tion déshumidifi cateur, l’ordinateur se met en marche automatiquement pour déshumidifi er le système après être entré à l’état S4/S5.

19. VIRTU Universal MVP intègre toutes les fonctionnalités de base de la

technologie Virtu Universal, qui virtualise GPU intégrée et GPU discrète pour des fonctionnalités optimales. Il est également doté de la fonction Virtual Vsync

pour une qualité visuelle sans compromis. Ajoutez à cela les avantages de la technologie HyperFormance, et VIRTU Universal MVP vous permettra d’obtenir des performances de jeu inégalées en réduisant intelligemment les tâches redondantes du rendu lors du fl ux entre le CPU, le GPU de la carte graphique et l’écran.

20. Même si cette carte mère offre un contrôle sans souci, il n’est pas re-

commandé d’y appliquer un over clocking. Des fréquences de bus CPU autres que celles recommandées risquent de rendre le système instable ou d’endommager le CPU et la carte mère.

21. Lorsqu’une surchauffe du CPU est détectée, le système s’arrête automa-

tiquement. Avant de redémarrer le système, veuillez vérifi er que le ven- tilateur d’UC sur la carte mère fonctionne correctement et débranchez le cordon d’alimentation, puis rebranchez-le. Pour améliorer la dissipation de la chaleur, n’oubliez pas de mettre de la pâte thermique entre le CPU le dissipateur lors de l’installation du PC.

22. ASRock XFast RAM n’est pas pris en charge par Microsoft

USB 3.0 n’est pas pris en charge par Microsoft

23. EuP, qui signifi e Energy Using Product (Produit Utilisant de l’Energie), est

une disposition établie par l’Union Européenne pour défi nir la consom-91 ASRock Z77 Extreme9 Motherboard Français

1.3 Réglage des cavaliers

L’illustration explique le réglage des cava- liers. Quand un capuchon est placé sur les broches, le cavalier est « FERME ». Si au- cun capuchon ne relie les broches,le cava- lier est « OUVERT ». L’illustration montre un cavalier à 3 broches dont les broches 1 et 2 sont « FERMEES » quand le capuchon est placé sur ces 2 broches. Le cavalier Description Effacer la CMOS (CLRCMOS1) (voir p.2 fi g. 22) Remarque : CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer et réinitialiser les paramètres du système à la confi guration originale, veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant. Après 15 secondes, utilisez un couvercle de jumper pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

près avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS après avoir mis à jour le BIOS, vous devez allumer en premier le système, puis l’éteindre avant de continuer avec l’opération d’effacement du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le profi l par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés seulement si la batterie du CMOS est enlevée. Effacer la CMOS Paramètres par défaut Le commutateur Effacer CMOS présente la même fonction que le cavalier Effacer CMOS. mation de courant pour le système entier. Conformément à la norme EuP, le courant CA total du système entier doit être inférieur à 1 W en mode d’arrêt. Pour être conforme à la norme EuP, une carte mère EuP et une alimentation EuP sont requises. Selon les suggestions d’Intel’, l’alimentation électrique EuP doit correspondre à la norme, qui est que l’effi cacité électrique de 5v en mode de veille doit être supérieure à 50% pour 100 mA de consommation de courant. Pour choisir une alimentation électrique conforme à la norme EuP, nous vous recommandons de con- sulter votre fournisseur de courant pour plus de détails.92 ASRock Z77 Extreme9 Motherboard Français Câble de données Toute cote du cable de data Série ATA (SATA) SATA peut etre connecte au (en option) disque dur SATA / SATA2 / SATA3 ou au connecteur SATA2 / SATA3 sur la carte mere. Connecteurs Série ATA2 Ces quatre connecteurs Série (SATA2_2_3: voir p.2 No. 15) ATA2 (SATA2) prennent en (SATA2_4_5: voir p.2 No. 16) charge les câbles SATA pour les périphériques de stockage internes. L’interface SATA2 actuelle permet des taux transferts de données pouvant aller jusqu’à 3,0 Gb/s. Connecteurs Série ATA3 Ces six connecteurs Série (SATA3_A1_A2: voir p.2 No. 12) ATA3 (SATA3) prennent en (SATA3_A3_A4: voir p.2 No. 13) charge les câbles SATA pour (SATA3_0_1: voir p.2 No. 14) les périphériques de stockage internes. L’interface SATA3 actuelle permet des taux transferts de données pouvant aller jusqu’à 6,0 Gb/s. Si vous installez le disque dur sur le port eSATA3 sur le panneau E/S arrière, le connecteur SATA3_A4 interne ne fonctionne pas.

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers. NE PAS placer les capuchons de cavalier sur ces en-têtes et con- necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes et connecteurs causera à la carte mère des dommages irréversibles! SATA2_3 SATA2_2 SATA2_5 SATA2_4 SATA3_A4 SATA3_A3 SATA3_1 SATA3_0 SATA3_A2 SATA3_A193 ASRock Z77 Extreme9 Motherboard Français En-tête USB 3.0 En plus des huit ports USB (USB3_9_10 br.19)

3.0 par défaut sur le panneau

(voir p.2 No. 10) E/S, il y a deux barrette USB 3.0 sur la carte mère. Chaque embase USB 3.0 peut prendre en charge 2 ports USB 3.0. (USB3_11_12 br.19) (voir p.2 No. 9) En-tête USB 2.0 A côté des deux ports USB 2.0 (USB2_3 br. 9) par défaut sur le panneau E/S, (voir p.2 No. 26) il y a trois embases USB 2.0 sur cette carte mère. Chaque embase USB 2.0 peut prendre (USB4_5 br. 9) en charge 2 ports USB 2.0. (voir p.2 No. 27) (USB6_7 br. 9) (voir p.2 No. 28) IntA_P5_D+DUMMYIntA_P5_D- GND IntA_P5_SSTX+ GND IntA_P5_SSTX-IntA_P5_SSRX+IntA_P5_SSRX-VbusVbus Vbus IntA_P4_SSRX-IntA_P4_SSRX+ GND IntA_P4_SSTX-IntA_P4_SSTX+ GND IntA_P4_D-IntA_P4_D+

USB_PWR P-2 GND DUMMY USB_PWR P+2 GND P-3 P+3 Cordon d’alimentation Veuillez connecter l’extrémité Série ATA (SATA) noire du cordon d’alimentation (en option) SATA sur le connecteur d’alimentation sur chaque unité. Connectez ensuite l’extrémité blanche du cordon d’alimentation SATA sur le connecteur d’alimentation de l’unité d’alimentation électrique. connecter à l’unité d’alimentation électrique connecter au connecteur d’alimentation du disque dur SATA IntA_P5_D+DUMMYIntA_P5_D- GND IntA_P5_SSTX+ GND IntA_P5_SSTX-IntA_P5_SSRX+IntA_P5_SSRX-VbusVbus Vbus IntA_P4_SSRX-IntA_P4_SSRX+ GND IntA_P4_SSTX-IntA_P4_SSTX+ GND IntA_P4_D-IntA_P4_D+94 ASRock Z77 Extreme9 Motherboard Français

1. L’audio à haute défi nition (HDA) prend en charge la détection de fi che, mais le fi l

de panneau sur le châssis doit prendre en charge le HDA pour fonctionner correctement. Veuillez suivre les instructions dans notre manuel et le manuel de châssis afi n installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

du panneau avant conformément à la procédure ci-dessous: A. Connectez Mic_IN (MIC) à MIC2_L. B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L. C. Connectez Ground (GND) à Ground (GND). D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous n’avez pas besoin de les connecter pour le panneau audio AC’97. E. Pour activer le micro avant. Pour les systèmes d’exploitation Windows

XP / XP 64 bits : Sélectionnez “Mixer”. Sélectionnez “Recorder” (Enregistreur). Puis cliquez sur “FrontMic” (Micro avant). Pour les systèmes d’exploitation Windows

64 bits : Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle Realtek. Ajustez “Recording Volume” (Volume d’enregistrement). En-tête du panneau système Cet en-tête permet d’utiliser (PANEL1 br. 9) plusieurs fonctions du panneau (voir p.2 No. 20) système frontal. En-tête du module infrarouge Cet en-tête supporte un module (IR1 br. 5) infrarouge optionnel de transfert (voir p.2 No. 33) et de réception sans fi l.

MIC_RETPRESENCE# GND OUT2_RMIC2_RMIC2_LOUT_RETJ_SENSEOUT2_L MIC_RETPRESENCE# GND

Connecteur audio panneau C’est une interface pour un (HD_AUDIO1 br. 9) câble avant audio en façade qui (voir p.2 No. 36) permet le branchement et le contrôle commodes de périphériques audio.

Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et l’indicateur d’état du système du châssis sur cette barrette en respectant l’affectation des broches décrite ci-dessous. Faites attention aux broches positives et négatives avant de connecter les câbles. PWRBTN (Interrupteur d’alimentation): Connectez ici le connecteur d’alimentation sur le panneau avant du châssis. Vous pouvez confi gurer la façon de mettre votre système hors tension avec l’interrupteur d’alimentation. RESET (Interrupteur de réinitialisation): Connectez ici le connecteur de réinitialisation sur le panneau avant du châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement. PLED (DEL alimentation système): Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant du châssis. Ce voyant DEL est allumé lorsque le système est en marche. Le voyant DEL clignote lorsque le système est en mode veille S1/S3. Le voyant DEL est éteint lorsque le système est en mode veille S4 ou lorsqu’il est éteint (S5). HDLED (DEL activité du disque dur): Connectez ici le voyant DEL d’activité du disque dur sur le panneau avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en train de lire ou d’écrire des données. Le design du panneau avant peut varier en fonction du châssis. Un module de panneau avant consiste principalement en : interrupteur d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation, voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous connectez le panneau avant de votre châssis sur cette barrette, vérifi ez bien à faire correspondre les fi ls et les broches.96 ASRock Z77 Extreme9 Motherboard Français Bien que cette carte mère offre un support de (Ventilateur silencieux ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut bien fonctionner même sans la fonction de commande de vitesse du ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur du ventilateur de CPU sur cette carte mère, veuillez le connecter aux broches 1-3. (CPU_FAN2 br. 3) (voir p.2 No. 5) Installation de ventilateur à 3 broches Broches 1-3 connectées En-tête d’alimentation ATX Veuillez connecter l’unité (ATXPWR1 br. 24) d’alimentation ATX sur cet en- (voir p.2 No. 8) tête.

Bien que cette carte mère fournisse un connecteur de courant ATX 24 broches, elle peut encore fonctionner si vous adopter une alimentation traditionnelle ATX 20 broches. Pour utiliser une alimentation ATX 20 broches, branchez à l’alimentation électrique ainsi qu’aux broches 1 et 13. 20-Installation de l’alimentation électrique ATX Connecteur du ventilateur Veuillez connecter le câble de de l’UC ventilateur d’UC sur ce (CPU_FAN1 br. 4) connecteur et brancher le fi l (voir p.2 No. 4) noir sur la broche de terre. Connecteur pour châssis et ventilateur Branchez les câbles du (CHA_FAN1 br. 4) ventilateur aux connecteurs (voir p.2 No. 31) pour ventilateur et faites correspondre le fi l noir à la (CHA_FAN2 br. 3) broche de terre. CHA_FAN1, (voir p.2 No. 30) CHA_FAN2 et CHA_FAN3 prennent en charge la fonction (CHA_FAN3 br. 3) contrôle du ventilateur. (voir p.2 No. 46) (PWR_FAN1 br. 3) (voir p.2 No. 3) GND +12V

ASRock Z77 Extreme9 Motherboard Français En-tête de port COM Cette en-tête de port COM est (COM1 br.9) utilisée pour prendre en charge (voir p.2 No. 34) un module de port COM. Connecteur ATX 12V Veuillez connecter une unité (ATX12V1 br.8) d’alimentation électrique ATX (voir p.2 No. 1) 12V sur ce connecteur. Bien que cette carte mère possède 8 broches connecteur d’alimentation ATX 12V, il peut toujours travailler si vous adoptez une approche traditionnelle à 4 broches ATX 12V alimentation. Pour utiliser l’alimentation des 4 broches ATX, branchez votre alimentation avec la broche 1 et la broche 5. 4-Installation d’alimentation à 4 broches ATX 12V Connecteur d’alimentation SLI/XFIRE Il n’est pas nécessaire d’utiliser (SLI/XFIRE_POWER1 br. 4) ce connecteur, mais veuillez le (voir p.2 No. 45) brancher avec un connecteur d’alimentation pour disques durs quand deux cartes graphiques sont branchées sur cette carte mère en même temps. Header de IEEE 1394 Sauf un port de default IEEE (FRONT_1394 br. 9) 1394 sur le panel I/O, il y a un (voir p.2 No. 32) header de IEEE1394 (FRONT_1394) sur cette carte mere. Le header de IEEE 1394 peut supporter un port de IEEE

ASRock Z77 Extreme9 Motherboard Français Interrupteur de réinitialisation (RSTBTN) (voir p.2 No. 17) L’interrupteur de réinitialisation est un interrupteur rapide, qui permet à l’utilisateur de réinitialiser rapidement le système. L’interrupteur d’effacement de CMOS est un interrupteur rapide qui permet à l’utilisateur d’effacer rapidement les valeurs du CMOS. Interrupteur d’effacement de CMOS (CLRCBTN) (voir p.3 No. 17)

1.5 Interrupteur rapides

Cette carte mère dispose de trois interrupteurs rapides : un interrupteur d’alimenta- tion, un interrupteur de réinitialisation et un interrupteur d’effacement de CMOS, per- mettant aux utilisateurs de rapidement allumer/éteindre ou réinitialiser le système, ainsi que d’effacer les valeurs du CMOS. Interrupteur d’alimentation (PWRBTN) (voir p.2 No. 18) L’interrupteur d’alimentation est un interrupteur rapide, qui permet à l’utilisateur d’allumer/éteindre rapidement le système. Connecteur HDMI_SPDIF Connecteur HDMI_SPDIF, (HDMI_SPDIF1 2-pin) fournissant une sortie audio (voir p.2 No. 35) SPDIF vers la carte VGA HDMI, et permettant au système de se connecter au un téléviseur numérique HDMI /un projecteur / un périphérique LCD. Veuillez brancher le connecteur HDMI_SPDIF de la carte VGA HDMI sur ce connecteur. SPDIFOUT GND

2. Informations sur le BIOS

La puce Flash Memory sur la carte mère stocke le Setup du BIOS. Lorsque vous démarrez l’ordinateur, veuillez presser <F2> ou <Del> pendant le POST (Power-On- Self-Test) pour entrer dans le BIOS; sinon, le POST continue ses tests de routine. Si vous désirez entrer dans le BIOS après le POST, veuillez redémarrer le système en pressant <Ctl> + <Alt> + <Suppr>, ou en pressant le bouton de reset sur le boîtier du système. Vous pouvez également redémarrer en éteignant le système et en le rallumant. L’utilitaire d’installation du BIOS est conçu pour être convivial. C’est un programme piloté par menu, qui vous permet de faire défi ler par ses divers sous- menus et de choisir parmi les choix prédéterminés. Pour des informations détaillées sur le BIOS, veuillez consulter le Guide de l’utilisateur (fi chier PDF) dans le CD technique.

3. Informations sur le CD de support

Cette carte mère supporte divers systèmes d’exploitation Microsoft

64 bits / XP / XP 64 bits. Le CD technique livré avec cette carte mère contient les pilotes et les utilitaires nécessaires pour améliorer les fonctions de la carte mère. Pour utiliser le CD technique, insérez-le dans le lecteur de CD-ROM. Le Menu principal s’affi che automatiquement si “AUTORUN” est activé dans votre ordinateur. Si le Menu principal n’apparaît pas automatiquement, locali- sez dans le CD technique le fi chier “ASSETUP.EXE” dans le dossier BIN et double- cliquez dessus pour affi cher les menus.100 ASRock Z77 Extreme9 Motherboard ASRock vi ricorda... Per ottenere migliori prestazioni in Windows
