MANUAL DE USUARIO X10 Stoeger
Enhorabuena y gracias por haber comprado su nueva escopeta de aire comprimido de balines STOEGER.
ATENCIÓN
ESTA ESCOPETA DE AIRE COMPRIMIDO NO ES UN JUGUETE. ESTA ESCOPETA DE AIRE COMPRIMIDO DEBE SER UTILIZADA SÓLO POR ADULTOS.
LEA ATENTAMENTE ESTE MANUAL DE INSTRUCCIONES POR COMPLETO. TRATE SIEMPRE SU ESCOPETA DE AIRE COMPRIMIDO COMO SI FUERA UN ARMA DE FUEGO REAL.
ATENCIÓN
SIGA ATENTAMENTE LAS INSTRUCCIONES PARA SU SEGURIDAD CONTENIDAS EN ESTE MANUAL DE INSTRUCCIONES Y GUARDE ESTE MANUAL EN UN LUGAR SEGURO PARA USOS FUTUROS. NO VENDA ESTA ESCOPETA DE AIRE COMPRIMIDO SIN ESTE MANUAL DE INSTRUCCIONES.
EL PROPIETARIO Y LOS USUARIOS TIENEN QUE RESPETAR RIGUROSAMENTE TODAS LAS LEYES LOCALES ACERCA DE LA PROPIEDAD Y DEL USO DE ESTA ESCOPETA DE AIRE COMPRIMIDO.
ÍNDICE
1 Partes de la escopeta de aire comprimido 29
2 Manejo seguro 30
3 Ajuste del gatillo 30
4 Montaje 30
5 Carga 30
6 Disparo: apuntar y disparar 30
7 Mantenimiento de la escopeta de aire comprimido 31
8 Asistencia y reparaciones 31
Manual sujeto a modificaciones sin previo aviso.
E 15
NORMAS RELATIVAS A LA SEGURIDAD DE LA ESCOPETA DE AIRE COMPRIMIDO
1. NO APUNTE NUNCA LA ESCOPETA DE AIRE COMPRIMIDO CONTRA ALGO A LO QUE PUEDA SER PELIGROSO DISPARAR.
No apunte nunca un arma hacia ninguna parte de su cuerpo o contra otra persona. Esto es importante sobre todo cuando se carga o descarga la escopeta de aire comprimido.
Cuando se dispara a un blanco hay que controlar lo que hay detrás.
En el caso de que el objetivo no sea alcanzado o se sobrepase es su responsabilidad asegurarse de que el proyectil no cause lesiones o daños involuntarios a personas o cosas.
No presuma nunca de que la escopeta de aire comprimido está descargada. La única manera de asegurarse de que una escopeta de aire comprimido está descargada es examinar la recámara y veri-
ficar que no quede dentro ningún balín. Las escopetas de aire comprimido pueden controlarse abriendo la recámara para poder inspeccionar visiblemente la recámara y verificar si queda algún balín en ella.

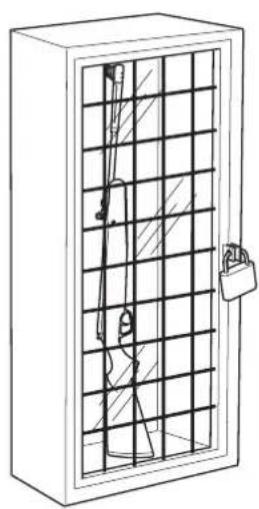

3. MANTENGA LA ESCOPETA DE AIRE COMPRIMIDO FUERA DEL ALCANCE DE LOS NIÑOS.
Es responsabilidad del propietario de la escopeta de aire comprimido que los niños, menores de 18 años, o personas no autorizadas, no tengan acceso a ella si no están bajo la supervisión de personas autorizadas.
Para reducir el riesgo de incidentes en los que puedan verse envueltos los niños, descargue la escopeta de aire comprimido, guárdela bajo llave y coloque los balines en lugar separado, cerrado incluso con llave.
Conviene tener presente que los sistemas empleados para prevenir incidentes, como por ejemplo asegurarla con candado o taponar la recámara de cartuchos, pueden a veces no impedir el uso o abuso intencionado de la escopeta de aire comprimido por parte de una persona determinada. Para evitar el mal uso intencionado de la escopeta de aire comprimido por parte de niños o personas no autorizadas se recomienda utilizar armarios blindados de seguridad.
Disparar contra el agua o contra una roca u otra superficie dura aumenta la posibilidad de rebote o fragmentación de la bala o de los balines que podrían alcanzar un objetivo no intencionado o periférico.
5. ASEGÚRESE DE CONOCER LOS DISPOSITIVOS DE SEGURIDAD DEL ARMA QUE ESTA USANDO: PERO RECUERDE QUE DICHOS DISPOSITIVOS NO SUSTITUYEN A LAS NORMAS DE SEGURIDAD Y DE USO.
Mantenga su escopeta con el "seguro puesto" hasta que esté listo para disparar, sin embargo, no confíe sólo en los dispositivos de seguridad para prevenir los accidentes. Es imprescindible conocer y utilizar los dispositivos de seguridad específicos de la escopeta de aire comprimido que está manejando, aunque el mejor modo de prevenir dichos incidentes es seguir el procedimiento de uso de seguridad descrito en estas normas y que se encuentra en el interior del libro de instrucciones.
Para familiarizarse con el uso de ésta u otras escopetas de aire comprimido se aconseja seguir un curso de seguridad con las escopetas de aire comprimido impartido por expertos en esta materia.
6. REALICE UN MANTENIMIENTO ADECUADO DE LA ESCOPETA DE AIRE COMPRIMIDO.
Guarde y transporte la escopeta de aire comprimido de modo que no se acumule suciedad o pólvora en los mecanismos de funcionamiento. Limpie y lubrique la escopeta de aire comprimido,
siguiendo las indicaciones de este manual, después de cada uso para prevenir: corrosión, daños en el cañón o acumulación de suciedad.
Compruebe siempre el cañón antes de cargar el arma para asegurarse que está limpio y libre de obstrucciones. Disparar con obstrucciones en el cañón puede provocar un aumento de presión y causarle lesiones a usted mismo y a personas cercanas a usted,
Si al disparar se produce algún sonido extraño deje automáticamente de disparar, ponga la escopeta de aire comprimido en posición segura y descárguela. Verifique que la recámara y el cañón estén libres de obstrucciones.

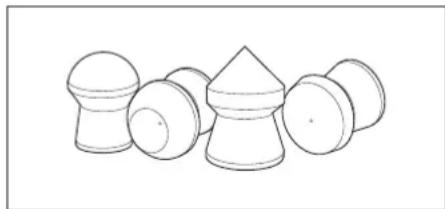

7. USE LOS BALINES ADECUADOS.
Asegúrese de que cada balín que usa sea del calibre que su escopeta de aire comprimido requiere. El calibre de la escopeta de aire comprimido está estampado claramente en el cañón de la escopeta. El uso de balines de baja calidad podría afectar la precisión u obstruir el cañón con la acumulación de balines en su interior.
Una bola o fragmentos de metal pueden salir disparados hacia atrás o rebotar provocando lesiones graves, incluida la pérdida de la vista. Cuando se dispara un arma el tirador y las personas
presentes deben llevar siempre gafas protectoras y de una resistencia adecuada.
10. EVITE BEBIDAS ALCOHÓLICAS O MEDICAMENTOS QUE PUEDAN REDUCIR LA CAPACIDAD DE JUICIO Y SUS REFLEJOS DURANTE EL TIRO.
Evite beber alcohol antes de disparar. Si está tomando medicamentos que puedan disminuir su capacidad de juicio o sus reflejos, no use el arma mientras esté bajo el efecto de dichos medicamentos.
Esto podría dañar su escopeta de manera permanente.
9. NO SUBA A LOS ÁRBOLES NI SALTE CERCAS O ZANJAS CON UNA ESCOPE-TA DE AIRE COMPRIMIDO CARGADA.
Antes de subir o bajar de un árbol, saltar una cerca o una zanja o cualquier otro obstáculo, abra el cañón. Nunca tire o empuje una escopeta de aire comprimido cargada hacia usted mismo o hacia otra persona.
Descargue la escopeta de aire comprimido antes de meterla en el vehículo. Los cazadores y tiradores deben cargar la escopeta de aire comprimido una vez hayan llegado a destino.


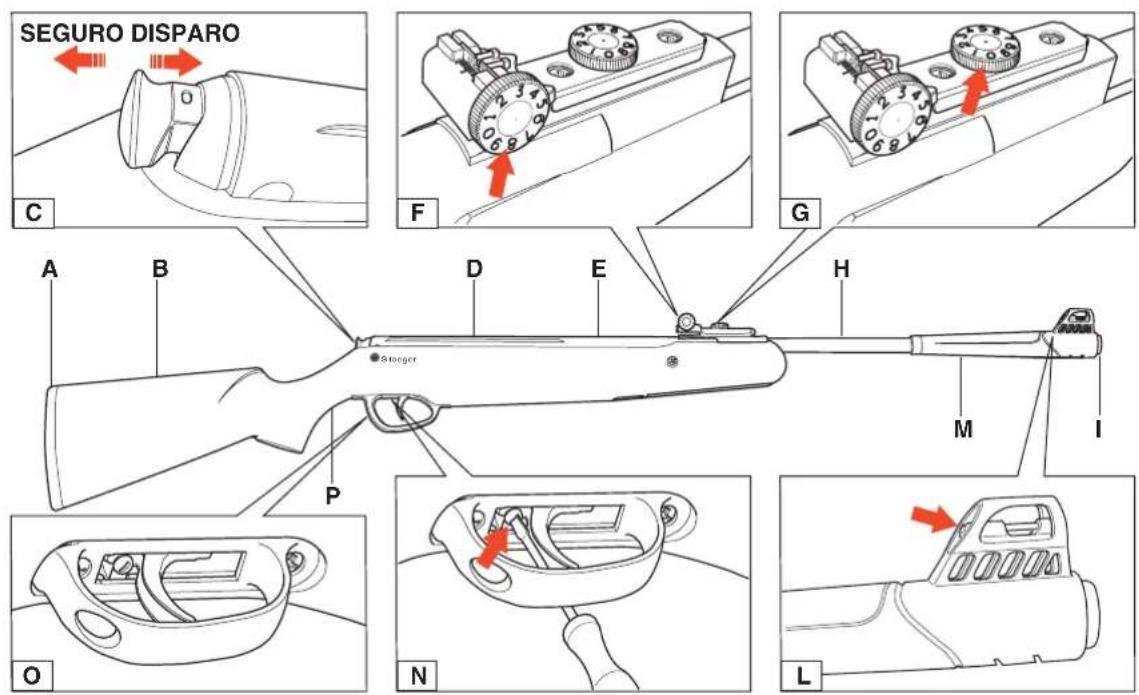

SEGURO DISPARO C F G A B D E H Stroeger M I P O N L1 PARTES DE LA ESCOPETA
A Cantonera
B Culata
C Seguro
D Rail para montar la óptica
E Cilindro de compresión
F Guía de regulación
G Guía de regulación elevación
H Cañón
I Boca del cañón
L Mira delantera con fibra óptica
M Empuñadura
N Tornillo de regulación del gatillo
O Guardamonte
P Empuñadura tipo pistola
2 MANEJO SEGURO
Su escopeta de aire comprimido posee un seguro de bloqueo automático, que se activa automáticamente cuando se arma la escopeta. La corredera del seguro está situada al final del tubo de compresión (fig. C):
●Hacia atrás = bloqueo disparo (Safe)
Botón del seguro completamente hacia atrás - se ve un punto blanco - seguro activado o en posición de “seguridad”
- Hacia delante = disparo (Fire)
Empujar el botón de seguridad completamente hacia adelante - el punto blanco no está visible - el seguro está desactivado o en posición de "fuego"
3 AJUSTE DEL GATILLO
El gatillo viene ajustado de fábrica y la mayoría de los tiradores no necesitan ajustarlo. Este gatillo de doble fase está equipado con un tornillo de ajuste para el ajuste de la longitud de la segunda fase (fig. N).
Esta característica está reservada sólo para tiradores con experiencia, para los modelos X10, X20 y X50.
- Para reducir la longitud de la segunda fase, gire el tornillo en el sentido de las agujas del reloj.
- Para aumentar la longitud de la segunda fase, gire el tornillo en sentido opuesto al de las agujas del reloj.
4 MONTAJE
Apunte la escopeta de aire comprimido hacia una dirección segura teniendo el dedo alejado del gatillo (fig. Q).
Con una mano agarre la culata por la empuñadura. Sujetando firmemente la escopeta, presione sobre la parte final del cañón hacia abajo para desbloquearlo (fig. R).
Agarre el cañón más allá de la mira delantera y tire hacia abajo hasta el stop. Escuchará el clic de bloqueo del mecanismo del gatillo cuando lo suelta. Tiene que agarrar fuerte, y no soltar, el cañón hasta escuchar el clic.
Tenga cuidado de no pillarse la mano o los dedos en la zona de la articulación (fig. S).
5 CARGA
Compruebe el balín para asegurarse de que se ajuste con el calibre de la escopeta de aire comprimido. Inserte los balines en la recámara hasta que estén a nivel de la superficie de la recámara (fig.T).
Mueva el cañón de nuevo en su posición de bloqueo original.
Otra vez, tenga cuidado de no pillarse la mano o los dedos en la zona de la articulación (fig. U).
6 DISPARO: APUNTARY DISPARAR
Mantenga el dedo lejos del mecanismo del gatillo hasta estar delante del blanco, empuje el botón del seguro completamente hacia adelante, apriete el gatillo. El seguro se puede volver a poner en la posición de "On" o de "Seguridad" en cualquier momento tirándolo completamente hacia atrás (punto blanco no visible).
A) No correcto (fig. V)
B) Correcto (fig. Z)
Su escopeta de aire comprimido está equipada con una mira trasera ajustable sea para la elevación (1) (arriba-abajo) sea para el rozamiento con el aire (derecha-izquierda) (2).
El ajuste de la elevación está marcado en el tornillo de elevación y se controla girando el tornillo de elevación 1.
●Gire en el sentido de las agujas del reloj para disparar los balines más hacia abajo
●Gire en sentido opuesto al de las agujas del reloj para disparar los balines más hacia arriba
El ajuste del rozamiento con el aire, derecha o izquierda, está marcado en la escala móvil y se controla girando el tornillo de pérdida por rozamiento 2.
●Gire en el sentido de las agujas del reloj para disparar los balines más hacia la derecha
●Gire en sentido opuesto al de las agujas del reloj para disparar los balines más hacia la izquierda.
La escala y los números no tienen que aplicarse para las distancias, sino que sirven solo como referencia.
7 MANTENIMIENTO DE LA ESCOPETA DE AIRE COMPRIMIDO
El cuidado de la escopeta de aire comprimido necesita muy poca limpieza y mantenimiento.
Piezas mecánicas:
Hay que limpiar el cañón periódicamente, antes de guardar la escopeta o por lo menos después de 500 disparos, con una varilla limpiadora (evite utilizar cepillos de metal para la preservación de las estrías), o con una bala limpiadora que hay que disparar como si se tratara de una bala real. Puede aplicar unas gotas de aceite en la recámara.
Cada 1000 disparos, aplique una gota de lubricante para escopetas en la cámara de compresión (fig. W).
Las partes de color azul, como el cañón y el cilindro de compresión, deberían estar protegidas por medio de un tratamiento contra la oxidación. Mantenga la protección limpiando estas partes con un tampón mojado en aceite.
Todas las piezas mecánicas visibles, la recámara, el gatillo y el seguro, tienen que engrasarse periódicamente para mantener un funcionamiento correcto.
Cuidado de la culata:
Las culatas sintéticas no necesitan mantenimiento excepto limpiarlas del barro, de la sangre, etc., y luego secarlas con un paño suave o una toallita. Las culatas de madera tienen que guardarse exclusivamente en locales a temperatura ambiente, porque el calor excesivo puede hacer que agrieten. Una vez secas, se puede pulir delicadamente el esmalte.
Conservación:
- No deje la escopeta en posición de amar- tillado, esto debilitaría el muelle real.
- Descargue su escopeta disparando hacia una dirección segura y respete siempre todas las normas de seguridad.
- No deje la escopeta en un ambiente húmedo.
ATENCIÓN
- No intente desmontar su escopeta de aire comprimido. Llévela a un centro de asistencia autorizado.
- No modifique su escopeta de aire comprimido, una alteración que varie la configuración del arma descrita en este manual puede volver su escopeta poco segura y esto invalidaría la garantía.
- Toda modificación no autorizada puede volver la escopeta poco segura de usar, causando lesiones graves o la muerte.
- No dispare la escopeta sin el perdigón en la cámara (fuego seco), esto podría dañar su escopeta de manera permanente.
8 ASISTENCIA Y REPARACIONES
Contacte la tienda en donde ha comprado su escopeta para conseguir asistencia o saber quién es el distribuidor oficial en su país.
El listado de los Distribuidores Oficiales de los productos Stoeger está disponible en: "stoegerairguns.com".
GARANTÍA
Todas las Carabinas Stoeger tienen una garantía de 2 años a contar desde la fecha de compra del arma.
Los daños accidentales, los daños debidos al incumplimiento de los consejos descritos en este manual y al desmontaje no autorizado excluyen la escopeta de la garantía.
La garantía no cubre:
- Uso incorrecto y accidentes
- Falta de cuidado y mantenimiento
- Incumplimiento de las instrucciones contenidas en el manual del fabricante
- Desgaste y rotura normales
- Oxidación o corrosión
- Obstrucción del cañón
Las piezas de madera están excluidas de las reparaciones cubiertas por la garantía. Esta garantía no cubre la quejas hechas por los segundos propietarios de cualquier producto Stoeger.
