MANUAL DE USUARIO Basefix Sono CASUALPLAY

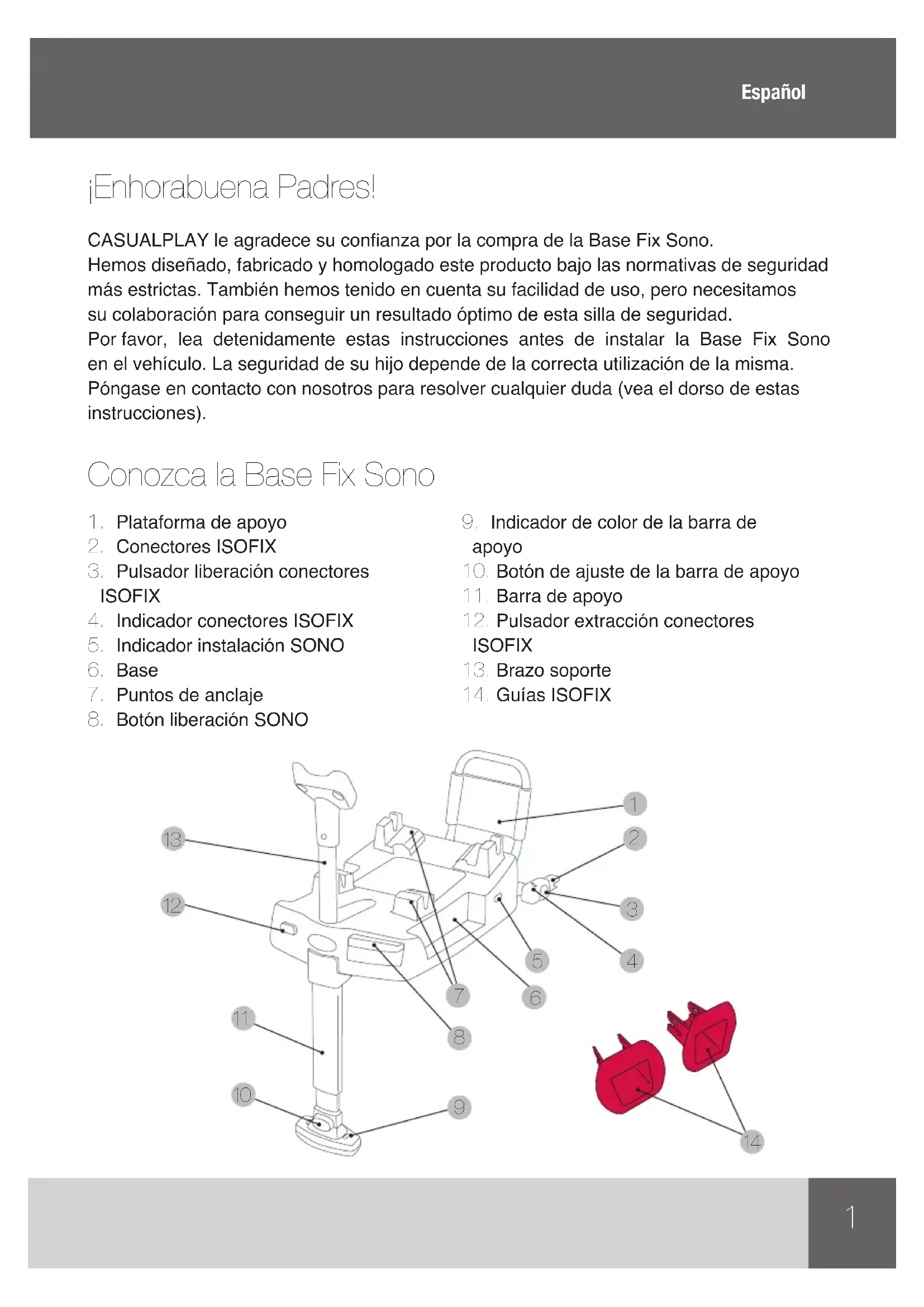

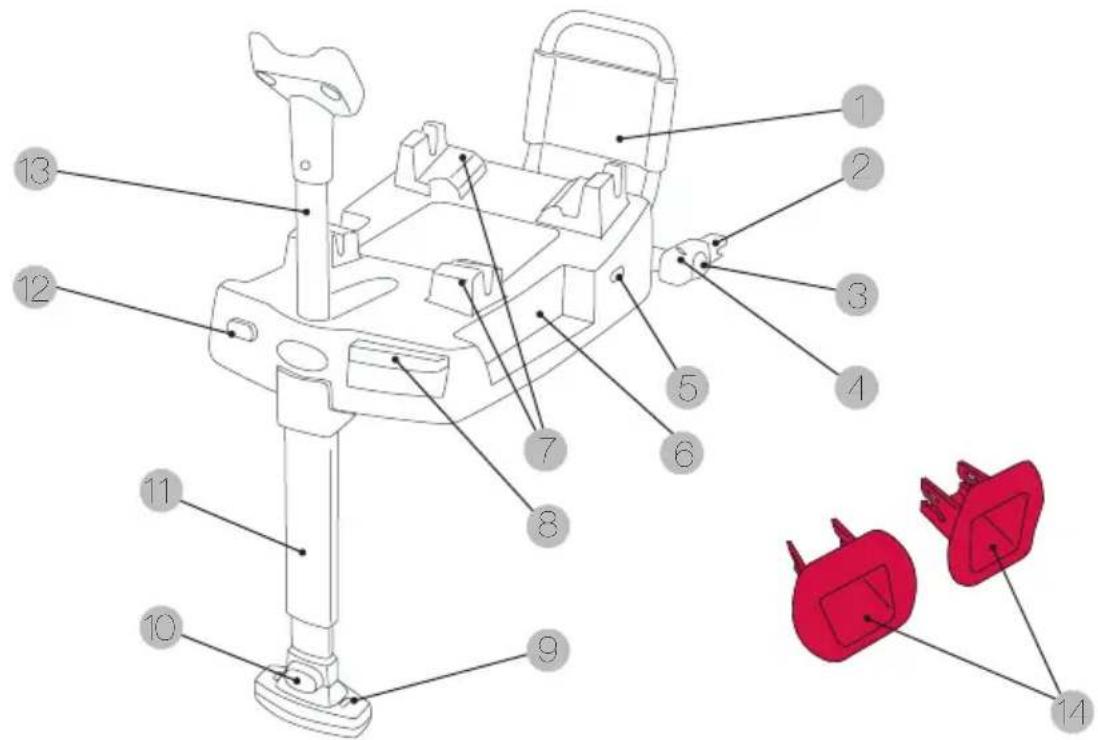

Español ¡Enhorabuena Padres! CASUALPLAY le agradece su conanza por la compra de la Base Fix Sono. Hemos diseñado, fabricado y homologado este producto bajo las normativas de seguridad más estrictas. También hemos tenido en cuenta su facilidad de uso, pero necesitamos su colaboración para conseguir un resultado óptimo de esta silla de seguridad. Por favor, lea detenidamente estas instrucciones antes de instalar la Base Fix Sono en el vehículo. La seguridad de su hijo depende de la correcta utilización de la misma. Póngase en contacto con nosotros para resolver cualquier duda (vea el dorso de estas instrucciones). Conozca la Base Fix Sono

1. Plataforma de apoyo

2. Conectores ISOFIX

3. Pulsador liberación conectores

5. Indicador instalación SONO

7. Puntos de anclaje

8. Botón liberación SONO

9. Indicador de color de la barra de

10. Botón de ajuste de la barra de apoyo

12. Pulsador extracción conectores

¡Atención! La Base Fix Sono ÚNICAMENTE ES COMPATIBLE CON LA SILLA DE AUTO Sono. ¡Atención! No instale nunca la base en asientos provistos de AIRBAG frontal sin desconectarlo previamente. Aviso

1. Este sistema de retención infantil es de categoría “SEMIUNIVERSAL” y es apropiado

para ser instalado en los vehículos y posiciones de asiento indicadas en la lista de vehículos del interior de este embalaje.

2. Otros vehículos y posiciones de asiento pueden ser también apropiadas para aceptar

este sistema de retención.

3. En caso de duda consulte, con el fabricante o con el vendedor.

1. Este es un SISTEMA ISOFIX PARA NIÑOS. Aprobado según la Regulación nº 44,

Suplemento 5, serie de enmiendas 04, para el uso general en vehículos equipados con sistema de anclaje ISOFIX.

2. Se ajustará en vehículos con posiciones aprobadas como “posiciones ISOFIX” (tal

como vendrá detallado en el manual del vehículo), en función de la categoría del asiento del niño y de las jaciones.

3. El grupo de masa y clase del tamaño de ISOFIX para el que se ha destinado el

mecanismo es: 0 - 13 kg y Clase E. Advertencias y Notas de Seguridad Este manual de instrucciones deberá conservarse con la Base Fix Sono durante su periodo de utilización. Lea atentamente estas instrucciones antes de usar el artículo y consérvelas para cualquier consulta futura. La seguridad del niño puede verse afectada si no se siguen estas instrucciones.

• La BASE FIX SONO junto con el SONO es un sistema de retención infantil perteneciente al Grupo 0+ (hasta 13 kg).

• No instale nunca la base en asientos provistos de AIRBAG frontal sin desconectarlo previamente.

• Esta base debe instalarse siempre en sentido contrario al de la marcha. Debe jarse con los conectores isox y la barra de apoyo.

• La posición más segura para la base es el asiento trasero de su vehículo.3

• El equipo original no debe ser modicado.

• Después de un accidente la base deberá ser revisada o cambiada.

• Asegúrese que el asiento abatible o las puertas del vehículo no puedan causar daños en algún elemento de la base.

• Use siempre la base, aunque sea un trayecto corto, y nunca deje al niño desatendido en el interior del vehículo.

• Saque la base del vehículo siempre que no vaya a ser utilizada y manténgala alejada del alcance de los niños.

• Se recomienda que cualquier equipaje u objetos que puedan causar heridas en caso de colisión estén bien asegurados o sujetos.

• Garantizamos la seguridad del producto cuando este sea utilizado por el primer comprador, no utilice sillas o dispositivos de seguridad usados.

• Los demás pasajeros del vehículo deben también ir sujetos con el cinturón de seguridad, ya que en caso de accidente pueden salir despedidos y causar daños al bebé.

• Revise regularmente la hebilla, arnés y demás elementos que puedan haber sufrido algún desajuste o deterioro debido al uso.

• Recuerde que usted es el responsable de la seguridad del niño Instrucciones de Uso Montaje de la Base Fix Sono IMPORTANTE: Consulte el manual de instrucciones de su vehículo para localizar la situación de los puntos de anclaje del sistema ISOFIX. En caso de duda consulte a su concesionario.

• Posicione las embocaduras delante de ambos anclajes ISOFIX, que se encuentran situados entre asiento y respaldo (g.01). NOTA: En caso de que su vehículo venga provisto en origen de dichas embocaduras no es necesario el montaje de estas.

• Despliegue la barra de apoyo (g.02).

• Pulse el botón de extracción de los conectores isox (g.03), situado en la parte frontal de la base.

• Coloque la Base Fix Sono sobre el asiento del vehículo. Sitúe los conectores de la base delante de los anclajes isox de su vehículo y fíjelos, un indicador de color verde aparecerá en cada uno de los conectores isox de la base (g.04), indicando el correcto montaje. Compruebe que están bien sujetos tirando de la base.

• A continuación presione la Base Fix Sono contra el asiento (g.05), hasta colocarla bien ajustada contra el respaldo del vehículo.

• Finalmente regule la longitud de la barra de apoyo, presione el botón de ajuste de la barra de apoyo (g.06) y despliéguela hasta que esta toque el suelo del vehículo4 (g.07). Un indicador de color verde en la barra de apoyo indicará su correcto montaje.

• Compruebe que la barra de apoyo está bloqueada y que se mantiene en su posición, quedando correctamente jada en una de las posiciones de regulación. Instalación del Sono

• Despliegue el brazo soporte de la Base Fix Sono, hasta situarlo en posición vertical (g.08)

• Sitúe el asa del Sono en su posición de transporte, y el respaldo en la tercera posición de reclinado (g.09).

• Posicione el Sono en sentido contrario a la marcha, sitúelo sobre los puntos de anclaje de la base.

• Presione el Sono contra la base (g.10), se escuchará un “clic” y en los laterales de la base aparecerán dos indicadores de color verde. NOTA: Asegúrese que el brazo soporte, apoya correctamente el respaldo del Sono. AVISO: El SONO únicamente se puede instalar en la BASE FIX SONO, si el respaldo del SONO está en su tercera posición.

• Compruebe que la jación a la base es correcta tirando del Sono hacia arriba. Desinstalación del Sono

• Tire del dispositivo de liberación que se encuentra en la parte frontal de la base (g.11). Los indicadores laterales de la Base Fix Sono se pondrán de color rojo, indicando la correcta desinstalación.

• Tire del Sono hacia arriba (g.12). Desinstalación de la Base Fix Sono

• Pliegue el brazo soporte de la Base Fix Sono (g.13).

• Tire de los pulsadores de ambos lados de los conectores. Si es correcta aparecerá una marca de color rojo (g. 14).

• Retire la base del asiento.

• Pliegue la barra de apoyo sobre la parte inferior (g.15).5 Mantenimiento

• Limpie los componentes plásticos de la base con un paño y agua templada con jabón. No utilizar productos de limpieza abrasivos ni disolventes.

• Revise regularmente los componentes de la base, así como el correcto funcionamiento de estos.6
