| Tipo de producto | Frigorífico-congelador empotrado |
| Marca | Proline |
| Modelo | FRI2400PW1 |
| Dimensiones (An x F x Al) | 540 x 545 x 1225 mm |
| Peso bruto | 37,5 kg |
| Volumen neto del frigorífico | 175 L |
| Volumen neto del congelador | 17 L |
| Capacidad de congelación | 2 kg/24h |
| Consumo energético | 220 kWh/año |
| Tensión nominal | 220-240 V ~ 50 Hz |
| Corriente nominal | 0,7 A |
| Refrigerante | R600a (42 g) |
| Clase climática | N (16 °C – 32 °C) |
| Clasificación por estrellas del congelador | **** (4 estrellas) |
| Potencia de la bombilla | 15 W |
| Gas de aislamiento | Ciclopentano |
| Ajuste de temperatura | Termostato giratorio de 1 a 5 |
| Indicador de puerta abierta | Sí (testigo rojo) |
| Indicador de temperatura | Sí (logotipo OK) |
| Descongelación del frigorífico | Automática |
| Descongelación del congelador | Manual (cuando escarcha > 3-5 mm) |
| Limpieza | Bicarbonato de sodio diluido, limpieza anual del condensador |
| Inversión de puerta | Posible (seguir instrucciones) |
| Seguridad niños | Supervisión recomendada |
Preguntas frecuentes - FRI2400PW1 PROLINE
Preguntas de los usuarios sobre FRI2400PW1 PROLINE
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Refrigerador en formato PDF gratis! Encuentra tus instrucciones FRI2400PW1 - PROLINE y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. FRI2400PW1 de la marca PROLINE.
MANUAL DE USUARIO FRI2400PW1 PROLINE
Congelador - Frigorífico
Manual de instrucciones
1) DIEPVRIESCOMPARTIMENT
2) IJSLADE
3) KOELKASTLEGVLAK
4) GROENTEVAKLEGVLAK (VEILIGHEIDSGLAS)
5) GROENTEVAK
6) VOETJES
7) FLESSENREK
8) MIDDENREKJE
9) EIERREKJE
10) BOTERREKJE
11) BOTERREKKAP
12) LAMPSCHAKELAAR
13) THERMOSTAATKASTJE
Instrucciones de seguridad....76
Recomendaciones....77
Instalación y encendido del electrodoméstico....78
Antes del Encendido....78
LAS DISTINTAS FUNCIONES Y POSIBILIDADES ...... 79
Indicador de "Porta Aberta" (para frigoríficos com congelador de urna porta)......80
Luz piloto de la temperatura....81
COLOCACIÓN DE LA COMIDA....82
Compartimento do frigorífico 82
Eliminación de la escarcha....84
Compartimento frigorífico....84
Cómo reemplazar la bombilla....85
TRANSPORTE Y CAMBIO DE LA POSICIÓN DE INSTALACIÓN ..... 85
ANTES DE LLAMAR A SU SERVICIO POSTVENTA....86
LOS COMPONENTES DEL APARATO Y COMPARTIMENTOS ..... 88
Instrucciones de installación....89
Innersión de la puerta....92
TECHNICAL DATA 93

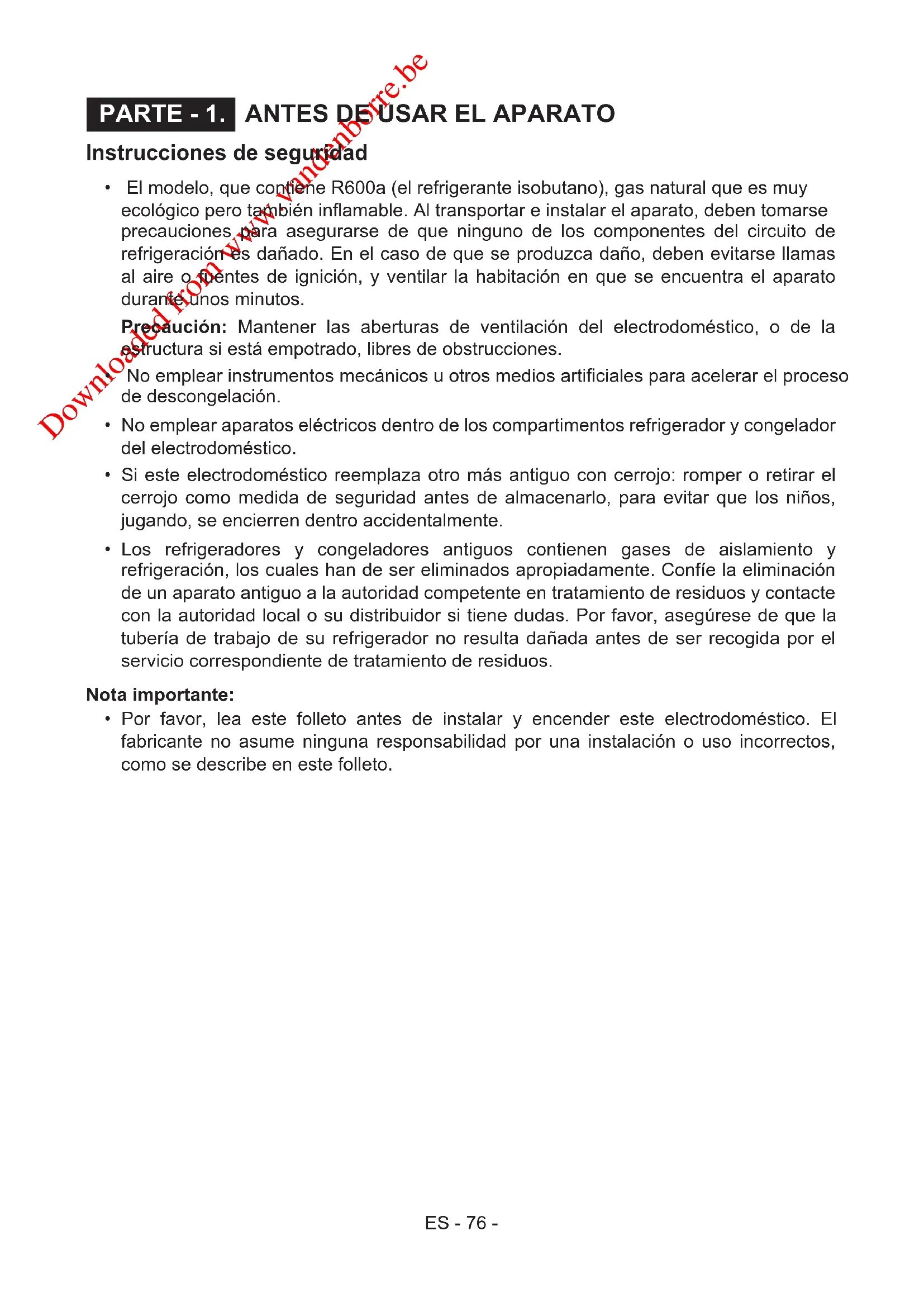

PARTE - 1. ANTES DE USAR EL APARATO
Instrucciones de seguridad
- El modelo, que contiene R600a (el refrigerante isobutano), gas natural que es muy ecológico pero también inflamable. Al transportar e instalar el aparato, deben tomarse precauciones para asegurarse de que ninguno de los componentes del circuito de refrigeración es dañado. En el caso de que se produzca daño, deben evitarse llamas al aire o fuentes de ignición, y ventilar la habitación en que se encuentra el aparato durante unos minutos.
Precaución: Mantener las aberturas de ventilación del electrodoméstico, o de la estructura si está empotrado, libres de obstrucciones.
No emplear instrumentos mecánicos u otros medios artificiales para acelerar el proceso de descongelación.
- No emplear aparatos eléctricos dentro de los compartimentos refrigerador y congelador del electrodoméstico.
- Si este electrodoméstico reemplaza otro más antiguo con cerrojo: romper o retirar el cerrojo como medida de seguridad antes de almacenarlo, para evitar que los niños, jugando, se encierren dentro accidentalmente.
- Los refrigeradores y congeladores antiguos contienen gases de aislamiento y refrigeración, los cuales han de ser eliminados apropiadamente. Confíe la eliminación de un aparato antiguo a la autoridad competente en tratamiento de residuos y contacte con la autoridad local o su distribuidor si tiene dudas. Por favor, asegúrese de que la tubería de trabajo de su refrigerador no resulta dañada antes de ser recogida por el servicio correspondiente de tratamiento de residuos.
Nota importante:
- Por favor, lea este folleto antes de instalar y encender este electrodoméstico. El fabricante no asume ninguna responsabilidad por una instalación o uso incorrectos, como se describe en este folleto.
Recomendaciones
! Advertencia: No utilice dispositivos mecánicos u otros medios artificiales para acelerar el proceso de descongelación. No utilice aparatos eléctricos en el compartimento de alimentos del frigorífico. Mantenga despejadas las aberturas de ventilación del frigorífico. Evite dañar el circuito de refrigeración del frigorífico.
- No utilizar con transformadores, ladrones o derivaciones, pueden causar sobrecalentamiento o arder.
- No conectar a cables de suministro viejos o dañados.
• No retorcer y doblar los cables.
- No emplear objetos de metal afilados para retirar el hielo del compartimento congelador; podrían perforar el circuito refrigerador y causar daño irreparable al aparato. Utilice el rascador de plástico proporcionado.
- No conectar el suministro de energía con las manos húmedas.
- No colocar recipientes (botellas de vidrio o recipientes de metal) llenos de líquido en el congelador, especialmente líquidos gaseosos, puesto que pueden hacer reventar el recipiente durante la congelación.
- Las botellas que contengan un elevado porcentaje de alcohol deben estar bien cerradas y colocadas verticalmente en el refrigerador.
- No tocar las superficies de refrigeración especialmente con las manos húmedas pues podría quemarse o hacerse daño.
- No comer hielo que acaba de ser rascado del congelador.
- Si el cable de suministro resulta dañado debe ser reemplazado por el fabricante o un técnico cualificado.
- Este aparato no está diseñado para que lo usen niños o personas con sus capacidades físicas, sensoriales o mentales reducidas, o bien que carezcan de experiencia y conocimientos, a menos que sea bajo supervisión de una persona responsable de su seguridad o que esta persona les haya dado instrucciones acerca de su uso. Se debe vigilar a los niños para asegurarse de que no jueguen con el electrodoméstico.
- Si el cable de alimentación sufriera daños, deberá solicitar su sustitución al fabricante, o bien a un técnico de mantenimiento o persona autorizada.
Instalación y encendido del électrodoméstico
- Antes de enchufar a la corriente, asegúrese de que el voltaje de la placa se corresponde con el del suministro de energía de su casa.
- Este electrodoméstico funciona a 220-240V y 50Hz.
- Puede obtener ayuda del servicio para instalar y encender el electrodoméstico.
- Si la toma de corriente no coincide con el enchufe del refrigerador, reemplace el enchufe con uno adecuado (de al menos 16A). El enchufe debe estar accesible después de colocar el aparato. Conecte el enchufe a una toma de corriente con una toma de tierra adecuada. Si no fuera así, sugerimos que se ponga en contacto con un electricista para solucionarlo.
El fabricante no es responsable por la ausencia de conexión a una toma de tierra tal y como se describe en este folleto.
- No colocar el electrodoméstico bajo luz solar directa.
- No utilizar al aire libre y no exponer a la lluvia.
- Colocar el refrigerador lejos de fuentes de calor y en una posición bien ventilada. El refrigerador debe estar al menos a 50 cm de radiadores, estufas de gas o carbón, y al menos a 5 cm de estufas eléctricas.
- Mantener el techo libre al menos en 15 cm.
- Coloque los topes de plástico contra el condensador en la parte posterior del refrigerador para evitar que se apoye en la pared, para un funcionamiento adecuado.
- No colocar objetos pesados o muchos objetos sobre el aparato.
- Si el aparato está instalado junto a otro refrigerador o congelador, mantener una distancia mínima de 2 cm para evitar condensación.
- El aparato debe estar asentado y horizontal sobre el suelo. Utilice los dos pies regulables al frente para compensar las irregularidades del suelo.
- El exterior del electrodoméstico y los accesorios internos deben ser limpiados con una mezcla de agua y jabón líquido; el interior del aparato, con bicarbonato sódico disuelto en agua templada. Tras el secado, reemplazar todos los accesorios.
Antes del Encendido
- Espere 3 horas antes de enchufar el aparato a la corriente para asegurar un funcionamiento adecuado.
- Puede haber un ligero olor la primera vez que encienda el aparato. Desaparecerá una vez éste empiece a enfriarse.
Indicador de "Porta Aberta" (para frigoríficos com congelador de urna porta)


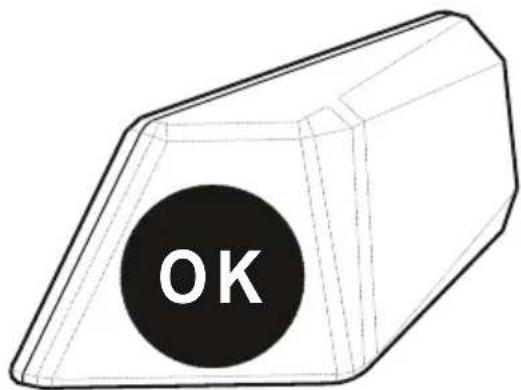

Indicador de "puerta abierta"Luz piloto de la temperatura
Para ayudarlo a regular mejor su frigorífico, hemos incorporado un piloto de temperatura ubicado en la zona más fría.
Para conservar mejor los alimentos en el frigorífico, sobre todo en la zona más fría, verifique que el piloto de la temperatura visualice el mensaje "OK". Si no se visualiza el mensaje «OK», significa que no se ha regulado correctamente la temperatura.
Cuando modifique el dispositivo de regulación de la temperatura, antes de realizar una nueva regulación, espere hasta que la temperatura del interior del aparato se estabilice. Se recomienda modificar la posición del dispositivo de regulación de la temperatura gradualmente y esperar, al menos 12 horas, antes de comenzar un nuevo control y realizar una nueva modificación.
NOTA: Si se abre repetidamente la puerta (o queda abierta durante mucho tiempo) o después de la introducción de alimentos frescos en el frigorífico, es normal que no se visualice la indicación "OK" en el piloto de regulación de la temperatura. Si se produce una acumulación anómala de cristales de hielo (pared inferior del aparato) en el evaporador del compartimiento frigorífico (aparato sobrecargado, temperatura ambiente elevada, aperturas frecuentes de la puerta), lleve el dispositivo de regulación de la temperatura a una posición inferior hasta obtener nuevamente períodos en los cuales el compresor está apagado.

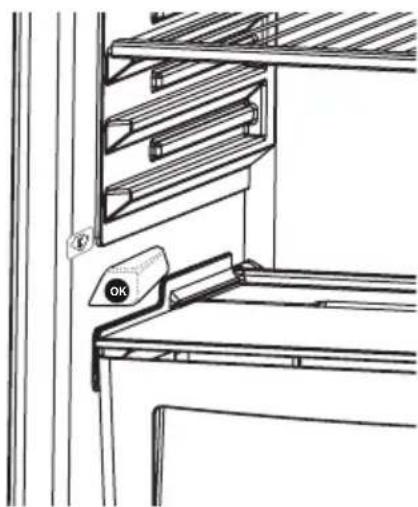

Introducción de alimentos en la zona más fría del frigorífico
Los alimentos se conservan mejor si se introducen en la zona de enfriamiento apropiada. La zona más fría se encuentra apenas arriba del recipiente para verduras.
El siguiente símbolo indica la zona más fría del frigorífico.
Para estar seguros de tener una baja temperatura en esta zona, controle que el estante esté colocado al nivel de este símbolo, como se muestra en la figura.
El límite superior de la zona más fría está indicado en la parte inferior de la etiqueta adhesiva (punta de la flecha).
El estante superior de la zona más fría debe estar al mismo nivel de la punta de la flecha. La zona más fría se encuentra debajo de este nivel.
Debido a que los estantes son extraíbles, controle que estén colocados siempre al mismo nivel que los límites de zona descritos en las etiquetas adhesivas para garantizar las temperaturas de esa zona.
Cada tipo de alimento tiene una temperatura de conservación ideal y, por lo tanto, una posición específica que se debe respetar.
| Posiciones Productos | |
| Estantes superiores | Alimentos cocidos, dulces y todos los alimentos que se deban consumir rápidamente. |
| Zona más fría | Carne, aves de corral, aves de caza y pescado crudoTiempo de conservación máximo: de 1 a dos días.Frutas frescas, carne de cerdo cocida. |
| Recipiente para verduras Verduras y frutas frescas. | |
| Contrapuerta | Los balconcitos de la puerta deben contener botellas en la parte inferior y productos de pequeño volumen, de uso común, como yogurt, crema fresca, etc., en las zonas superiores. |
| Mantequilla, quesos cocidos y huevos deben ser conservados en los alojamientos correspondientes. | |
COLOCACIÓN DE LA COMIDA
Compartimento do frigorífico
- Desconecte el aparato de la corriente antes de limpiarlo.
- No limpie el electrodoméstico derramando agua sobre él.
- El compartimento frigorífico y congelador deben ser limpiados periódicamente usando una disolución de bicarbonato sódico en agua templada.
Limpie los accesorios separadamente con agua y jabón. No los lave en la lavadora.
- No use productos abrasivos, detergentes o jabones. Una vez limpiado, aclare con agua limpia y seque cuidadosamente. Cuando las operaciones de limpieza han finalizado, enchufe de nuevo el aparato con las manos secas.
- Debe limpiar el condensador (parte posterior del aparato) con un cepillo una vez al año para ahorrar energía y aumentar la eficiencia.
Eliminación de la escarcha
Compartimento frigorífico

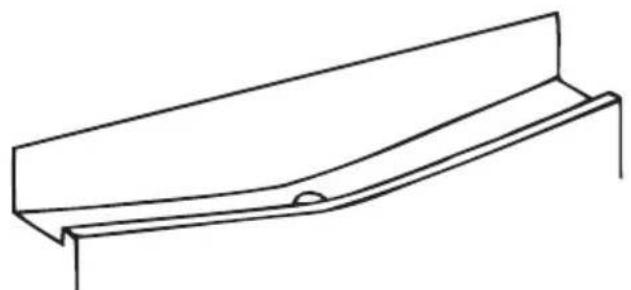

- Mientras el frigorífico está en funcionamiento el proceso de eliminación de la escarcha se produce automáticamente; el agua resultante de la descongelación se recoge en la cubeta y se evapora automáticamente.
- Se recomienda limpiar periódicamente la cubeta recogeaguas así como el agujero que funciona como sumidero del agua descongelada con el instrumento destinado a tal efecto, para prevenir así que el agua se almacene en la parte inferior del frigorífico en lugar de ser expulsada.
- Puede además verter medio vaso de agua en el sumidero para limpiar su interior.
Se recomienda retirar periódicamente la escarcha que aparece cubriendo las bandejas del compartimento congelador. (Utilice la espátula de plástico que se suministra). Asimismo, se recomienda limpiar el compartimento congelador del mismo modo que el compartimento frigorífico, siguiendo el proceso de desescarchado del compartimento, al menos dos veces al año.
Para hacerlo ;
- El día antes de realizar el proceso, ponga el mando del termostato en la posición « 5 » para que los alimentos se congelen completamente.
- Durante el proceso de descongelación, los alimentos congelados deberán permanecer envueltos con varias hojas de papel y en un lugar frío. El aumento inevitable de la temperatura disminuirá su período de conservación. Recuerde que deberá consumir esos alimentos dentro de un período de tiempo relativamente corto.
- Ponga el mando del termostato en la posición «O» o bien desenchufe el aparato; deje la puerta abierta hasta que el compartimento esté totalmente descongelado.
- Para acelerar el proceso de descongelación ponga uno o más recipientes con agua caliente en el compartimento congelador.
- Seque con cuidado la parte interior de la unidad.

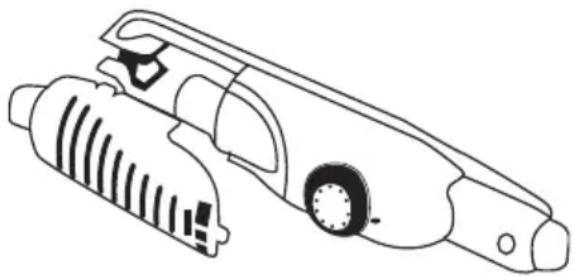

Cómo reemplazar la bombilla
Para reemplazar la bombilla del compartimento frigorífico:
- Desenchufe el aparato de la toma de corriente.
- Presione los ganchos que encontrará a ambos lados de la parte superior de la cubierta, para así quitar dicha cubierta o tapa.
- Reemplace la bombilla usada por otra cuya capacidad no sea superior a 15 W.
- Vuelva a colocar la tapa y tras esperar 5 minutos, podrá volver a enchufar el aparato.
PARTE - 5.
TRANSPORTE Y CAMBIO DE LA POSICIÓN DE INSTALACIÓN
- Los paquetes y paneles originales de espuma de poliestireno pueden ser ocultados si se requiere.
- Al transportar el electrodoméstico, debe ser atado con una cinta ancha o cuerda resistente. Las reglas escritas en la caja de cartón ondulado deben seguirse durante el transporte.
- Antes de transportarlo o cambiar la posición de instalación, todos los objetos móviles (p.ej., estantes, cajones) deben ser retirados o fijados con cinta o cuerda para evitar que se muevan.
O tubo de escoamento da agua descongelada, situada na parte interior traseira do frigorífico, nao está obstruido.
Si su frigorífico no enfría lo suficiente;
Su frigorífico ha sido diseñado para operar en las escalas de temperatura ambiente especificadas en los estándares de acuerdo al tipo de clima mencionado en la etiqueta de información. No se recomienda el uso del frigorífico para un enfriamiento eficiente en entornos con valores de temperaturas no acordes con las temperaturas especificadas.
| Tipo de clima | Temperatura ambiente (°C) |
| T Entre 16 y 43 | °C |
| ST Entre 16 y 38 | °C |
| N Entre 16 y 32 | °C |
| SN Entre 10 y 32 | °C |
Recomendares:
Información sobre Conformidad
- De acuerdo a las normas EN ISO 15502, el tipo Tropical se define para aquellas temperaturas ambiente de entre 16^ y 43^ .
- El aparato está diseñado para cumplir con las normas EN 15502, IEC60335-1/IEC60335-2-24, y 2004/108/EC.
Por favor, contacte con la autoridad municipal correspondiente para informarse sobre el desecho de los RAEE para su reutilización, reciclaje, y su recuperación.

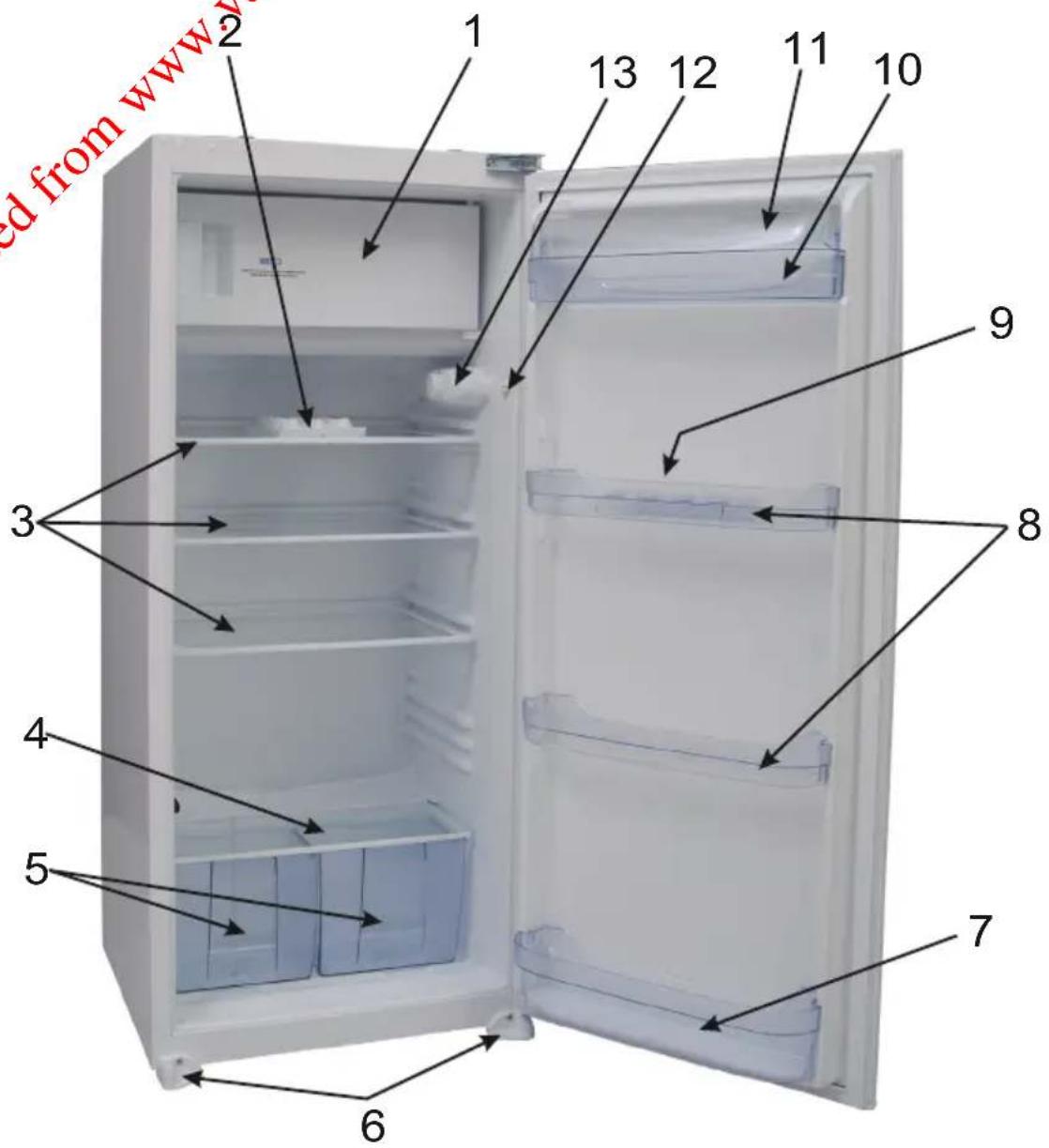

LOS COMPONENTES DEL APARATO Y COMPARTIMENTOS
1) COMPARTIMENTO DO CONGELADOR
2) BANDEJA PARA EL HIELO
3) PRATELEIRA DO FRIGORÍFICO
4) TAMPA DA GAVETA DAOS LEGUMES (PRATELEIRA DE SEGURANZA)
5) GAVETA DOS LEGUMES
6) PÉ ESQUERDO E PÉ DIREITO
7) PRATELEIRA PORTA-GARRAFAS
8) PRATELEIRA INTERMEDIA
9) PRATELEIRA PORTA-OVOS
10) PRATELEIRA MANTEIGUEIRA
11) TAMPA DA PRATELEIRA DA MANTEIGUEIRA
12) BOMBILLA
13) CAIXA DO TERMOSTATO
Instrucciones de installación
! Antes de instalar, sea las instrucciones cuidadosamente.
! Coloque el refrigerador / congelador solamente en meubles de cocina estables.
! Si es necesario, invierta el mecanismo de la puerta según las instrucciones.
-

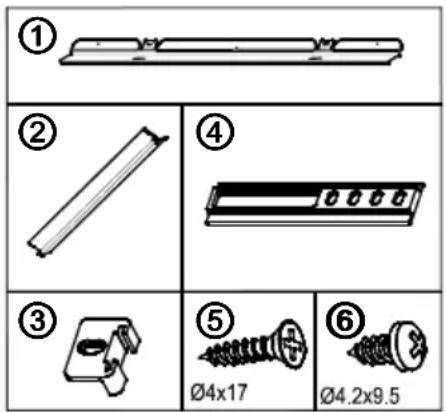

Vea los componentes de acoplamiento necesarios en la fig. A.
-
Inserte el panel ^1 en la renura y fijela con tornillos ^6 (fig.D).
-
Pase el cable de alimentación a través del hueco de ventilación y colóquelo de modo que se pueda enchufar el aparato fácilmente una vez instalado (fig. C).
-
Corte la junta embellecedora ^2 del largo del hueco e introdúzcalo en el lado opuesto a las bisagras en la puerta del aparato (fig. E).
-
Levente el aparato y deslícelo dentro del mueble de cocina.
-
Empuje el aparato del lado opuesto a las bisagras de la puerta de modo que la junta embellecedora ^2 cubra elespacio entre el aparato y el mueble de cocina.
-
Alinee las patas delanteras con la superficie delantera del mueble de cocina (fig. F).
-
Fije las patas delanteras usando tornillos ^6 (fig. F).
-
Fije el panel al mueble de cocina usonda tornillos ^5 (fig. G).
-
Fije las guídas ^3 a la puerta del aparato con tornillos ^6 (fig. H).
-
Acomode la puerta del aparato a la puerta del mueble de modo que queden apoyadas al estar abiertas en ángulo recto.
-
Deslice los rieles ^4 dentro de las guídas ^3 alineando la ranura (fig. H).
-
Fije los rieles ^4 a la puerta del mueble usando tornillos ^5 (fig. H).
-
Deje una abertura de 1 – 2 mm del lado del tirador entre el mueble en sí y la puerta de la nevera ajustando las guídas. Esto es vital para el funcionamiento del aparato (fig. H).
Innersión de la puerta
- Abra la puerta del aparato ^14 y la puerta del congelador ^11 (fig. J).
- Desmonte la bisagra de la puerta del congelador ^12 y coloque la puerta del congelador ^11 en un lugar seguro (fig. J).
- Desmonte el cierre del congelador ^15 y móntelo del lado contrario (fig. J).
- Coloque la puerta del congelador para mentener el tirador cerca del cierre de la puerta del congelador ^13 e inserte su eje superior en el orifico del mueble / el eje inferior en la bisagra de la puerta del congelador ^12 y después monte la bisagra de la puerta del congelador ^12 del lado contrario al de su posición original (fig. J).
- Desmonte la bisagra de la puerta ^15 y coloque la puerta del aparato ^14 en un lugar seguro (fig. K).
- Desatornille el perno de la bisagra de la puerta ^16 y atorníllelo firmemente del lado contrario y colóquelo en un lugar seguro (fig. K).
- Lieve el perno inferior de la puerta ^18 al lado contrario (fig. K).
- Lieve los tapones de los orificios ^17 al lado contrario (fig. K).
- Coloque la puerta del aparato ^14 sobre el perno inferior de la puerta ^18 e inserte el perno de la bisagra de la puerta ^16 dentro del orificio de la bisagra de la puerta del aparato ^14 y luego atornille la bisagra de la puerta ^15 firmemente del lado contrario al de su posición original (fig. K).
| Marca | PROLINE |
| Categoría del modelo Frigorífico-Congelador | |
| Tipo de instalación Encastrable | |
| Estrellas | **** |
| Frecuencia 50 Hz | |
| Potencia bombilla | 15 W |
| Volumen neto Congelador: | 17 L |
| Volumen neto Frigorífico: | 175 L |
| Capacidad de congelación (kg / 24h) | 2 kg |
| Alimentación | 220 - 240 V |
| Tipo de clima | BGN (16 °C - 32°C) |
| Clase de eficiencia energética | A+ |
| Peso bruto (kg) 37,5 | |
| Consumo de energía (kWh / 24h) | 0,602 |
| Consumo de energía (kWh / año) | 220 |
| Corriente (A) 0,7 | |
| Tipo de refrigerante | R600a / 42g |
| Las dimensiones (W x D x H) | 540 x 545 x 1225 |
| Explosivos de aislamiento de gas | Cyclo pentane |
