FRI2400PW1 - Réfrigérateur PROLINE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil FRI2400PW1 PROLINE au format PDF.
| Type de produit | Réfrigérateur-congélateur encastré |
| Marque | Proline |
| Modèle | FRI2400PW1 |
| Dimensions (L x P x H) | 540 x 545 x 1225 mm |
| Poids brut | 37,5 kg |
| Volume net du réfrigérateur | 175 L |
| Volume net du congélateur | 17 L |
| Capacité de congélation | 2 kg/24h |
| Consommation énergétique | 220 kWh/an |
| Tension nominale | 220-240 V ~ 50 Hz |
| Courant nominal | 0,7 A |
| Réfrigérant | R600a (42 g) |
| Classe climatique | N (16 °C – 32 °C) |
| Classement par étoiles du congélateur | **** (4 étoiles) |
| Puissance de l'ampoule | 15 W |
| Gaz d'isolation | Cyclopentane |
| Réglage de la température | Thermostat rotatif de 1 à 5 |
| Indicateur de porte ouverte | Oui (témoin rouge) |
| Indicateur de température | Oui (logo OK) |
| Dégivrage du réfrigérateur | Automatique |
| Dégivrage du congélateur | Manuel (lorsque givre > 3-5 mm) |
| Nettoyage | Bicarbonate de soude dilué, nettoyage annuel du condensateur |
| Inversion de porte | Possible (suivre instructions) |
| Sécurité enfants | Surveillance recommandée |
FOIRE AUX QUESTIONS - FRI2400PW1 PROLINE
Questions des utilisateurs sur FRI2400PW1 PROLINE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Réfrigérateur au format PDF gratuitement ! Retrouvez votre notice FRI2400PW1 - PROLINE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FRI2400PW1 de la marque PROLINE.
MODE D'EMPLOI FRI2400PW1 PROLINE
RÉFRIGÉRATEUR ENCASTRÉ Réfrigérateur - Congélateur
Guide d'utilisation
BUILT IN REFRIGERATOR Freezer - Fridge
Instruction booklet
INBOUW Vrieskast - Koelkast
Consignes de sécurité 2
Installation et mise en marche de l'appareil ....4
COMMENT UTILISER L'APPAREIL....5
Réglage du thermostat ....5
Indicateur "Porte Ouverte" 6
le bac à glaçons; 6
Accessoires 7
Indicateur de température 7
RANGEMENT DES ALIMENTS....9
Compartiment réfrigérateur 9
Compartiment congélateur 9
NETTOYAGE ET ENTRETIEN....10
Dégivrage du compartiment réfrigérateur.... 11
Dégivrage du compartiment congélateur (si nécessaire) 11
Remplacement de l'ampoule du réfrigérateur ....12

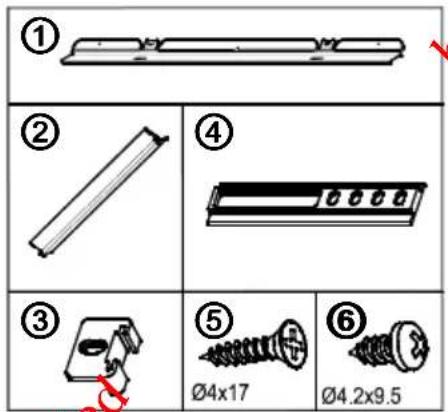

Instructions de montage 15
Inversement du sens d'ouverture des portes .....18
SPECIFICATIONS....19
Les instructions d'utilisation s'appliquent à de nombreux modèles. Toutefois il peut y avoir des différences.

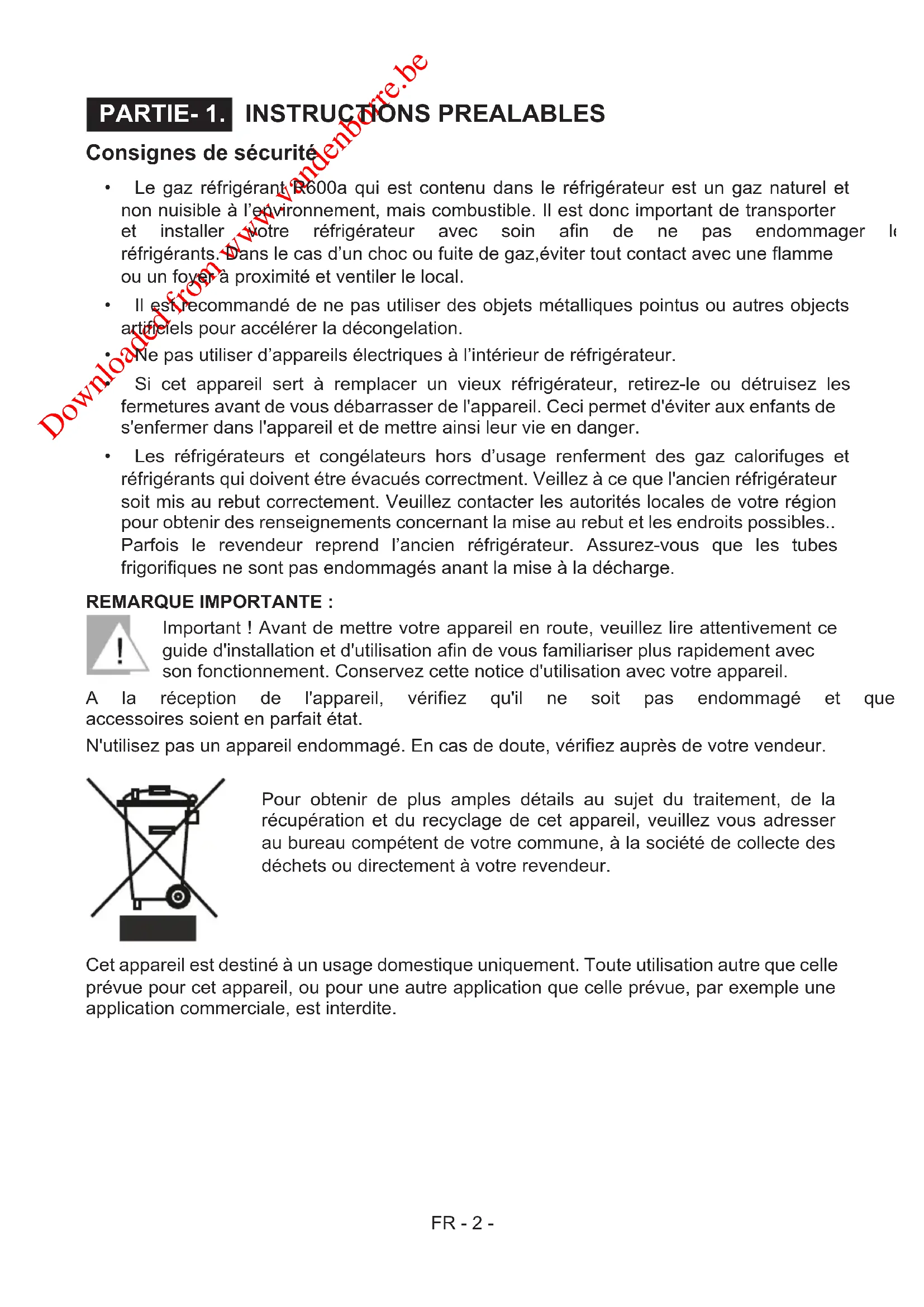

PARTIE- 1. INSTRUCTIONS PREALABLES
Consignes de sécurité
- Le gaz réfrigérant R600a qui est contenu dans le réfrigérateur est un gaz naturel et non nuisible à l'environnement, mais combustible. Il est donc important de transporter et installer votre réfrigérateur avec soin afin de ne pas endommager le réfrigérants. Dans le cas d'un choc ou fuite de gaz, éviter tout contact avec une flamme ou un foyer à proximité et ventiler le local.
- Il est recommandé de ne pas utiliser des objets métalliques pointus ou autres objects artificiels pour accélérer la décongelation.
- Ne pas utiliser d'appareils électriques à l'intérieur de réfrigérateur.
Si cet appareil sert à remplacer un vieux réfrigérateur, retirez-le ou détruissez les fermetures avant de vous débarrasser de l'appareil. Ceci permet d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.
- Les réfrigérateurs et congélateurs hors d'usage renferment des gaz calorifuges et réfrigérants qui doivent être évacués correctement. Veillez à ce que l'ancien réfrigérateur soit mis au rebut correctement. Veuillez contacter les autorités locales de votre région pour obtenir des renseignements concernant la mise au rebut et les endroits possibles.. Parfois le revendeur reprend l'ancien réfrigérateur. Assurez-vous que les tubes frigorifiques ne sont pas endommagés anant la mise à la décharge.
REMARQUE IMPORTANTE :
Important ! Avant de mettre votre appareil en route, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement. Conservez cette notice d'utilisation avec votre appareil.
A la réception de l'appareil, vérifiez qu'il ne soit pas endommagé et que accessoires soient en parfait état.
N'utilisez pas un appareil endommagé. En cas de doute, vérifiez auprès de votre vendeur.
Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
Cet appareil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet appareil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite.
Recommendations
! MISE EN GARDE: Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.
! MISE EN GARDE: Ne pas utiliser de dispositifs mécaniques ou autres moyens pour accélérer le processus de déqivrage autres que ceux recommandés par le fabricant.
! MISE EN GARDE: Ne pas utiliser d'appareils électriques à l'intérieur du compartiment de stockage des denrées, à moins qu'ils ne soient du type recommandé par le fabricant.
- Ne pas utiliser des adapteurs ou joints qui pourraient provoquer le surchauffage ou l'incendie.

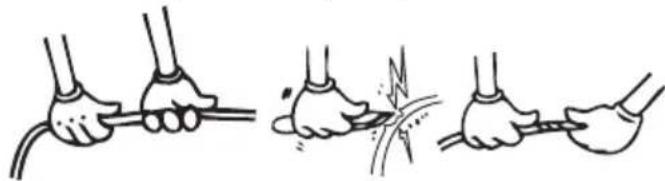

- Ne pas brancher sur la fiche des cables abimés et courbés. Ne tordez pas et ne pliez pas les câbles.
- Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
- Ne pas permettre aux enfants de jouer avec l'appareil. Les empêcher de s'asseoir sur les rayons ou de se suspendre à la porte.
- Pour racler le givre formé dans la partie congélante, ne pas utiliser des objets metalliques tranchants qui pourraient Abîmer le corps du congélateur et créer des dommages irréversibles. Pour faire cela, utiliser un grattoir en plastique.
- Ne pas insérer la fiche dans la prise avec la main mouillée.
- Afin d'éviter le danger d'explosion des bouteilles ou métalliques qui contiennent des liquides gazeux, ne pas les placer dans la partie congélation.
- Ne pas stocker dans cet appareil des substances explosives telles que des aérosols contenant des gaz propulseurs inflammables.
- Les bouteilles contenant de l'alcool en grande quantité doivent être soigneusement rebouchées et placées perpendiculairement dans l'appareil.
- Ne pas toucher la surface réfrigérante avec la main mouillée, afin d'éviter le risque d'être brulé ou blessé.
- Ne pas manger le givre sortie de la partie congélante.
- Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
Installation et mise en marche de l'appareil
! MISE EN GARDE: Ne pas endommager le circuit de réfrigération.
! MISE EN GARDE: Pour éviter tout risque dû à l'instabilité de l'appareil, celui-ci doit être fixé conformément aux instructions.
! Avertissement ! Cet appareil doit être branché à une borne de mise à la terre. Lors de l'installation de l'appareil, veillez à ce que le câble d'alimentation ne soit pas coincé dessous, dans quel cas ce dernier serait endommagé.
- Avant la mise en marche, placez l'appareil dans sa position correcte et attendez au moins trois heures sans bouger l'appareil. Ceci permet au circuit réfrigérant de se mettre bien en place et de fonctionner correctement.
Nettoyez l'appareil à fond, en particulier l'intérieur, avant l'utilisation ( Voir Nettoyage et Entretien).
- L'installation de l'appareil et les branchements électriques doivent être effectués par un technicien, conformément au manuel d'installation et aux règlements locaux.
- La procédure d'installation dans une unité de cuisine est indiquée dans le manuel d'installation. Ce produit doit être utilisé dans des unités de cuisine adéquats.
- Cet appareil doit être branché avec une prise correctement installée contenant un fusible. L'alimentation électrique (CA) et le voltage lors du fonctionnement doivent correspondre aux détails de la plaque signalétique ( elle est à l'intérieur gauche de l'appareil).
- Branchez à une prise reliée à la terre. Si la prise n'a aucun contact avec la terre ou si la prise ne correspond pas au nécessaire, nous vous conseillons de contacter un électricien autorizé pour prêter assistance.
- Le fabricant n'est pas responsable si le branchement à la terre n'a pas été fait correctement.
- Il peut se produire une odeur quand vous mettez en marche l'appareil pour la première fois. Celle-ci disparaît quand l'appareil commence à refroidir.
COMMENT UTILISER L'APPAREIL

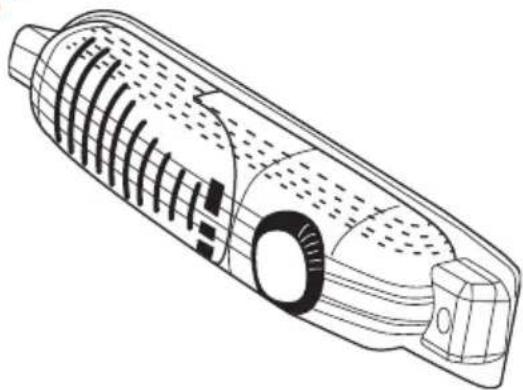

Réglage du thermostat
- Le thermostat règle automatiquement la température intérieure du compartiment du réfrigérateur et du compartiment du congélateur. En tournant le bouton de la position 1 à 5, vous pouvez obtenir des températures plus froides.
- La position "0" indique que le thermostat est fermé et que le refroidissement est impossible.
- Pour le stockage à court terme des aliments dans le compartiment du congélateur, vous pouvez régler le bouton entre la position minimum et moyenne (1-3).
- Pour le stockage à long terme des aliments dans le compartiment du congélateur, vous pouvez régler le bouton dans la position moyenne (3-4).
- Note: La température environnante, la température des aliments frais stockés et le nombre de fois que la porte est ouverte, affectent la température dans les compartiments du réfrigérateur et du congélateur. Changez le réglage de la température si nécessaire.
- Quand vous mettez en marche l'appareil pour la première fois, vous devez le faire sans aucun aliment à l'intérieur pendant 24 heures et sans ouvrir la porte. Si vous devez l'utiliser rapidement, ne mettez pas trop d'aliments à l'intérieur.
- Si l'appareil est arrêté ou débranché, vous devez attendre au moins 5 minutes avant de le remettre en marche pour ne pas endommager le compresseur.
- RÉFRIGÉRATEURS (avec 4 étoiles): Le congélateur du réfrigérateur refroidit jusqu'à -18°C et moins.
- GARDE-MANGER (sans étoile): Le garde-manger (réfrigérateur) n'a pas de congélateur mais peut refroidir jusqu'à 4 - 6 °C.

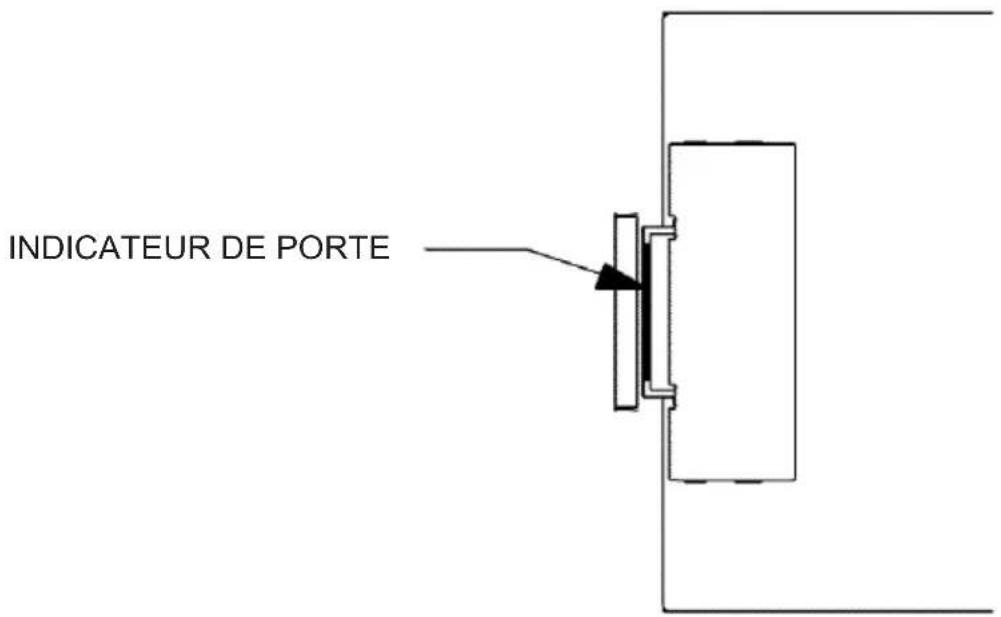

Indicateur "Porte Ouverte" (Pour réfrigérateur une porte avec congélateur)
• L'indicateur "Porte Ouverte" à côté du verrou indique si la porte est fermée correctement ou non.
• Si l'indicateur rouge s'allume, la porte est encore ouverte.
- Si l'indicateur rouge ne s'allume pas, la porte est fermée correctement.
- Vérifiez si la porte du congélateur est fermée correctement. Cela évit aliments à l'intérieur du congélateur de décongeler. Cela évitera aussi un suplus de glace à l'intérieur du congélateur et une augmentation inutile de la consommation d'énergie.


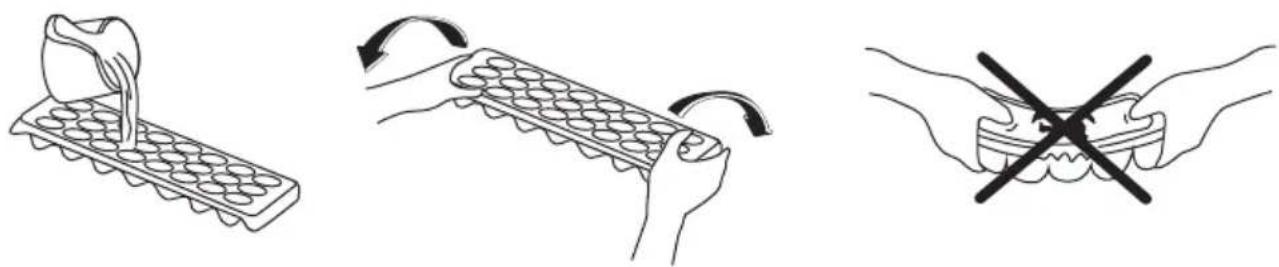

INDICATEUR DE PORTEle bac à glaçons;
Remplir le bac à glaçons au 34 d'eau ; le replacer dans le congélateur.
Indicateur de température
Pour vous aider au bon réglage de votre appareil nous avons équipé votre réfrigérateur d'un indicateur de température, celui-ci étant placé dans la zone la plus froide.
Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez à ce que sur l'indicateur de température le logo « OK » apparaisse. Si « OK » n'apparaît pas, La température est mal réglée.


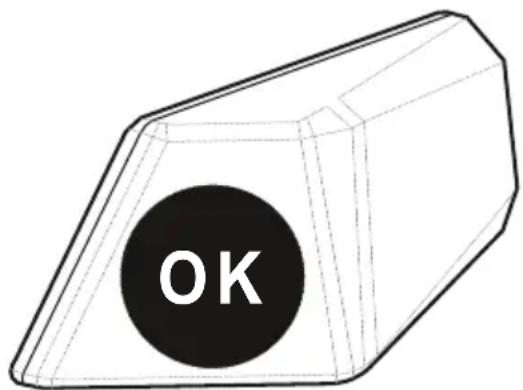

OKL'indication « OK » apparaissant en noir, celui-ci est difficilement visible si l'indicateur de température est mal éclairé. La bonne lecture de celui-ci est facilitée s'il est correctement éclairé.
A chaque modification du dispositif de réglage de température, attendez de la température à l'intérieur de l'appareil avant de procéder si nécessaire, à un nouveau réglage. Ne modifiez la position du dispositif de réglage de température que progressive-ment et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification.
NOTA: Après chargement de l'appareil de denrées fraîches ou après ouvertures répétées (ou ouverture prolongée) de la porte il est normal que l'inscription « OK » n'apparaisse pas dans l'indicateur de réglage de température. Si l'évaporateur du compartiment réfrigérateur (paroi du fond de l'appareil) se couvre anormalement de givre (appareil trop chargé, température ambiante élevée, ouvertures fréquentes de la porte), réglez le dispositif de réglage de température sur une position inférieure jusqu'à obtenir de nouveau des périodes d'arrêt du compresseur.
Emplacement des denrées
Zone la plus froide
Vous obtiendrez une meilleure conservation de vos aliments si vous les placez dans la zone de froid convenant le mieux à leur nature. La zone la plus froide se situe juste au-dessus de bac à légumes.

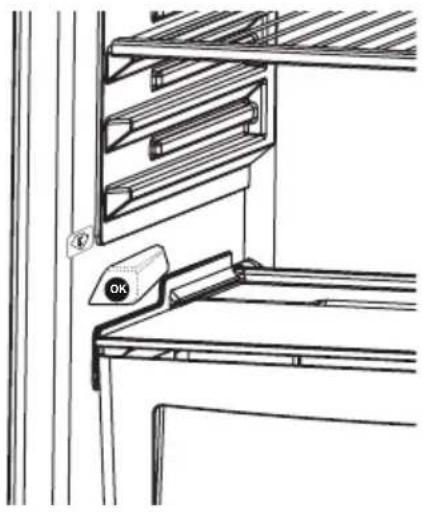

Le symbole ci-contre indique l'emplacement de zone la plus froide de votre réfrigérateur
La zone la plus froide du compartiment réfrigérateur est délimitée par les autocollants collés sur le côté gauche de la paroi.
La limite superieure de la zone la plus froide est indiquée par la base inférieure de l'autocollant (pointe de Fléche). La clayette supérieure de la zone la plus froide doit être au même niveau que la pointe de la Fléche. LA Zone la plus Froide se situe en-dessous de ce niveau.
Ces clayettes étant amovibles, veillez à ce qu'elles soient toujours au même niveau que ces limites de zone décrites sur les autocollants, afin de garantir les températures dans cette zone.
Chaque type d'aliment a une température de conservation idéale et donc un emplacement précis à respecter.
| EmplacementsProduits | |
| Clayettes supérieures Aliments | cuits, entremets et toutes denrées à consommer assez rapidement. |
| Zone la plus froide Viande, vola | lle, gibier et poissons crus.Temps maximum de conservation : 1 à 2 jours . Fruits frais , charcuterie. |
| Bac à légumes Légumes frais , | fruits. |
| Contre-porte | Les balconnets recevront, en bas les bouteilles puis en remontant, les produits de faible volume et d'emploi courant (yaourts , crèm e fraîche,...). |
| Le beurre, les fromages cuits et les œufs trouveront leur place dans les casiers appropriés. |
RANGEMENT DES ALIMENTS
Compartiment réfrigérateur
Le compartiment réfrigérateur est utilisé pour conserver des aliments pendant quelques jours.
- Ne pas placer d'aliments au contact direct de la paroi arrière du compartiment réfrigérateur. Laisser un peu d'espace autour des aliments pour permettre la circulation de l'air.
- Ne pas placer d'aliments chauds ou de liquides s'évaporant dans le réfrigérateur.
- Toujours conserver les aliments dans des récipients fermés ou enveloppés.
Pour réduire l'humidité et éviter la formation de givre, ne jamais placer de liquides dans des conteneurs non fermés dans le réfrigérateur.
- Il est recommandé de placer la viande de tous les types, emballée en paquets, sur l'étagère en verre juste au-dessus du bac à légumes, où l'air est plus frais.
- Pour éviter que l'air froid ne s'échappe, essayer de ne pas ouvrir la porte trop souvent et ne pas laisser la porte ouverte longtemps.
Compartiment congélateur
Le compartiment congélateur est utilisé pour congeler des aliments frais pour la période de temps indiquée sur l'emballage et pour fabriquer des glaçons.
- Congélation d'aliments frais : emballer et sceller correctement les aliments, c'est-à-dire que l'emballage doit être étanche à l'air et ne doit pas fuir. Les sacs de congélation spéciaux, le papier aluminium (s'il n'est pas suffisamment épais, doubler l'emballage), les sacs de polyéthylène et les conteneurs en plastique représentent des solutions idéales.
- Ne pas laisser les aliments frais à congeler entrer en contact avec les aliments déjà congelés.
- Toujours marquer la date et le contenu sur l'emballage et ne pas dépasser la période de conservation mentionnée.
- En cas de panne d'alimentation ou de dysfonctionnement, le compartiment congélateur maintiendra une température suffisamment basse pour conserver les aliments. Toutefois, éviter d'ouvrir la porte du congélateur pour ralentir la hausse de la température dans le compartiment congélateur.
- La quantité maximum d'aliments frais qui peut être chargée dans le congélateur en 24 heures est indiquée sur la plaque signalétique (voir Capacité de congélation).
- Ne jamais placer d'aliments chauds dans le compartiment congélateur.
- Lors de l'achat et de la conservation de produits congelés, s'assurer que l'emballage n'est pas endommagé.
- Le temps de conservation et la température recommandée pour conserver les aliments congelés sont indiqués sur l'emballage. Pour la conservation et l'utilisation, respecter les instructions du fabricant. En cas d'absence d'information, la nourriture ne doit pas être conservée pendant plus de 3 mois.
-
Placer les aliments congelés dans le compartiment congélateur dès que possible après l'achat.
-
Une fois les aliments décongelés, ils ne doivent pas être recongelés ; vous devez les cuisiner aussi vite que possible afin de les consommer ou de les congeler à nouveau.
- Conservation: Si vous souhaitez utiliser la capacité maximum nette, vous pouvez retirer les tiroirs et placer les articles directement sur les conduits de congélation. Ceci vous permettra d'utiliser tout le volume du compartiment.
PARTIE-4. NETTOYAGE ET ENTRETIEN
• Débranchez l'appareil avant de le nettoyer.
- Ne lavez pas l'extérieur du réfrigérateur à grande eau.
- Nettoyez régulièrement les compartiments réfrigérateur et congélateur avec du bicarbonate de soude dilué dans de l'eau tiède.
- Lavez les accessoires séparément avec de l'eau savonneuse. Ne les lavez pas dans le lave-vaisselle.
- N'utilisez pas de produits abrasifs ni de détergents. Après le lavage, rincez à l'eau claire et séchez soigneusement. Séchez-vous les mains avant de rebrancher l'appareil une fois le nettoyage terminé.
- Il est conseillé de nettoyer le condensateur (situé à l'arrière) avec un balai une fois par an pour économiser l'énergie et augmenter la productivité de l'appareil.
Veillez à ce que l'eau n'entre pas en contact avec les connections électriques de la commande de température ou l'éclairage intérieur. Inspectez le joint de porte de temps en temps.

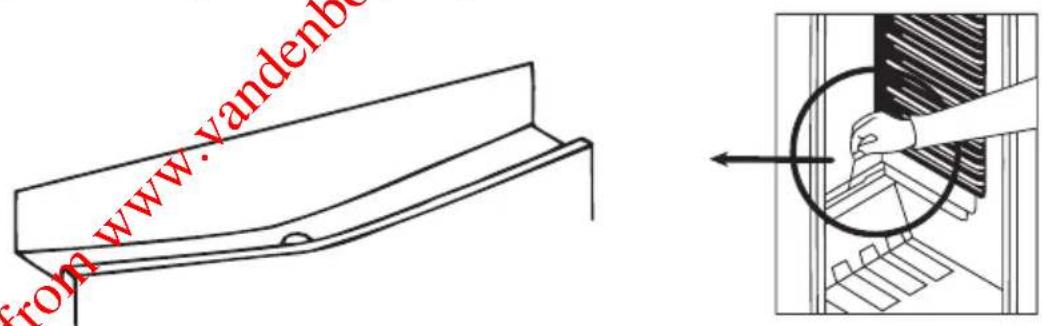

Dégivrage du compartiment réfrigérateur
- le dégivrage s'effectue automatiquement lorsque l'appareil est en fonctionnement. L'eau de dégivrage est recueillie dans le bac d'évaporation et s'évapore automatiquement. Le plateau d'évaporation et l'orifice d'évacuation de l'eau de dégivrage nettoyés régulièrement avec la tige de nettoyage du conduit de dégivrage pour éviter que l'eau ne s'accumule dans le bas du réfrigérateur.
- Le givre recouvrant les rayons de la partie de congélation doivent être raclés régulièrement (à l'aide du racloir en plastique donné avec l'appareil). La partie de congélation, comme celle de réfrigération, doivent être nettoyée deux fois par an, en dégelant le givre.
Dégivrage du compartiment congélateur (si nécessaire)
ATTENTION: N'utilisez jamais des outils pointus en métal, à moins que ce soit recommandé par le fabricant, pour cette opération, parce qu'ils peuvent endommagés le circuit de réfrigération.
Après un certain temps, du gel se formera dans certains endroits du congélateur. Le gel, accumulé dans le congélateur, doit être retiré périodiquement (utilisez le racloir en plastique si disponible).
Un dégivrage complet est nécessaire si la couche de gel est supérieure à 3-5 mm afin de maintenir une congélation efficace.
- Le jour qui précède le dégivrage, réglez le thermostat sur la position "5" pour congeler complètement les aliments.
- Pendant le dégivrage, les aliments congelés doivent être emballés dans plusieurs couches de papier et stockés dans un endroit froid. L'augmentation inévitable de la température réduira leur vie de stockage. Vous devez utiliser ces aliments à court terme.
- Réglez le bouton du thermostat sur la position "0" et débranchez l'appareil.
- Laissez la porte ouverte pour accélérer le dégivrage. Retirez l'eau dégivrée du compartiment.
- Nettoyez l'intérieur à la main avec de l'eau et un peu de détergent. N'utilisez jamais des produits abrasifs ou des agents de nettoyage agressifs.
- Séchez l'intérieur de l'unité, branchez et réglez le bouton du thermostat sur la position "5". Après 24 heures, réglez le thermostat dans la position désirée.

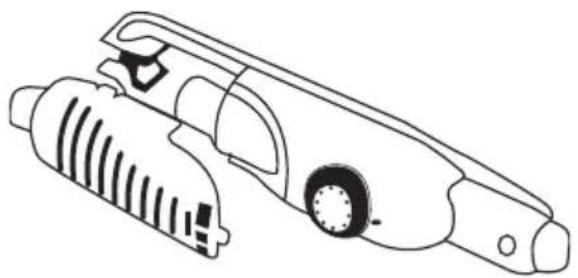

Remplacement de l'ampoule du réfrigérateur
Lorsque l'on remplace la lampe du réfrigérateur ;
- Débrancher le réfrigérateur,
- Ouvrir les crochets du couvercle sur la lampe, faire sortir le couvercle,
- Remplacer la lampe par une autre qui n'est pas supérieure à 15 W.
- Remettre en place le couvercle ; rebrancher le réfrigérateur après 5 minutes
Transport et déplacement
- Si nécessaire, conservez les cartons et le polystyrène d'emballage d'origine. - Au cours du transport, l'appareil doit être maintenu fermé au moyen d'une large bande de tissu ou d'une corde robuste. Respectez rigoureusement les règles de transport inscrites sur le carton d'emballage.
- Avant tout transport ou déplacement, retirez les objets amovibles (étagères, bac à légumes, etc.) ou fixez-les à l'aide de ruban adhésif pour éviter qu'ils ne s'entrechoquent.
Votre réfrigérateur ne fonctionne pas.
Vérifiez les points suivants :
• L'appareil est-il alimenté (voyant vert allumé) ?
• Le commutateur principal de l'habitation est-il activé ?
• Le bouton de réglage du thermostat est peut-être positionné sur « 0 ».
- La tension de la prise peut être insuffisante. Pour vous en assurer, branchez un autre appareil, dont vous êtes sûr qu'il fonctionne, sur cette prise.
Les performances de votre réfrigérateur sont médiocres (voyant rouge allumé).
Vérifiez les points suivants :
• L'appareil est peut-être surchargé.
- Le thermostat est en position "1" (dans ce cas, réglez-le sur une valeur adéquate).
• Les portes sont-elles correctement fermées ?
- De la poussière s'est peut-être accumulée sur le condensateur.
• L'espace à l'arrière et sur les côtés de l'appareil est peut-être insuffisant.
L'appareil est bruyant.
Le gaz réfrigérant qui circule dans le réfrigérateur peut émettre un léger bruit (bruit de bulles) même lorsque le compresseur n'est pas en activité. Ce bruit est parfaitement normal. Toutefois, si vous entendez d'autres bruits, vérifiez les points suivants :
• L'appareil est-il à niveau ?
• L'arrière de l'appareil est-il en contact avec un objet ou un mur ?
- Les accessoires vibrent peut-être à l'intérieur du réfrigérateur.
Si vous trouvez de l'eau dans le bas du réfrigérateur, vérifiez le point suivant :
L'orifice d'évacuation de l'eau de dégivrage est peut-être bouché. Dans débouchez-le à l'aide de la tige du bouchon.
Recommendation importante :
- Votre réfrigérateur / congélateur ne doit pas être placé dans une pièce trop froide ou trop chaude. Sinon, il ne pourra pas fonctionner correctement. Les témpératures minimales et maximales de la pièce où doit être placé votre appareil dépendent de la classe climatique de votre réfrigérateur. Veuillez vous référer à la classe indiquée sur la plaque signélatique collée sur votre appareil.
| Classe climatique | Témpérature ambiante (°C) |
| T Entre 16 et 43 | |
| ST Entre 16 et 38 | |
| N Entre 16 et 32 | |
| SN Entre 10 et 32 | |
Recommendations
- Si l'appareil reste inactif durant une longue période (par exemple, durant les vacances d'été), débranchez-le et nettoyez-le, puis laissez la porte ouverte pour éviter la formation de moisissure et d'odeurs désagréables.
- Pour arrêter complètement l'appareil, débranchez-le de la prise secteur (lors du nettoyage ou lorsque les portes sont laissées ouvertes).
Informations relatives à la conformité
- La classe tropicale est définie pour les températures environnementales entre 16°C et 43°C conformément aux normes TS EN ISO 15502.
• L'appareil a été fabriqué en conformité avec les normes E N1 55 02, IE C6 03 35 -1 / IEC60335-2-24, 2004/108/EC.
ELEMENTS ET COMPARTIMENTS DE L'APPAREIL


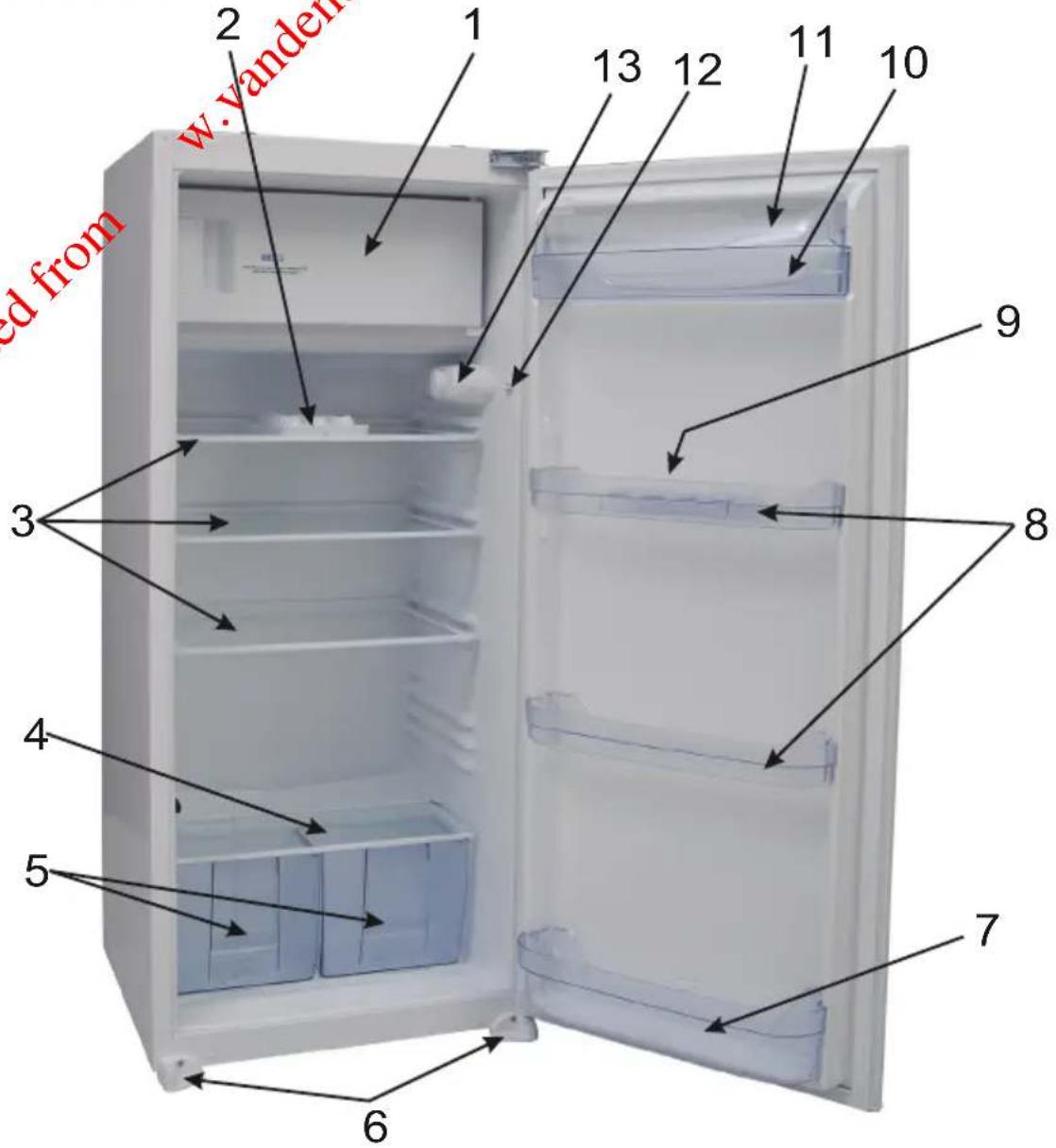

ed from w.vandem 1 2 3 4 5 6 7 8 9 10 11 12 13Cette présentation ne sert que de renseignement sur les parties de l'appareil. Celles-ci pourraient varier en fonction du modèle de l'appareil.
1) COMPARTIMENT DU CONGÉLATEUR)
2) BAC A GLAÇONS
3) ÉTAGÈRE DU RÉFRIGÉRATEUR
4) COUVERCLE DU BAC À LÉGUMES (VERRE DE SÉCURITÉ)
5) BAC À LÉGUMES
6) PIEDS GAUCHE&DROIT
7) ÉTAGÈRE POUR LES BOUTEILLES
8) ÉTAGÈRE DU MILIEU
9) ÉTAGÈRE POUR LES OEUFS
10) ÉTAGÈRE POUR LE BEURRE
11) COUVERCLE DE L'ÉTAGÈRE POUR LE BEURRE
12) INTERRUPTEUR(LUMIÉRE)
13) BOÎTE DU THERMOSTAT
Instructions de montage
! Avant l'installation veuillez lire attentivement ces instructions.
! N'installez le réfrigérateur/congélateur que dans un meuble de cuisine stable.
! Si nécessaire inversez le sens d'ouverture de la porte en suivant les instructions.
- Référez-vous à la figure A pour la liste des pièces nécessaires à l'installation.
- Insérer la barre de fer ^1 dans les encoches sur le dessus du produit et vissez là ^6 en vous référant à la figure D.
- Passez le cordon d'alimentation par le conduit d'aération situé à l'arrière du produit afin qu'une fois le produit poussé dans la niche il soit facile de le branché. Se référer à la figure C.
- Couper le joint suivant la hauteur nécessaire et coller le sur le côté du produit. Se référer à la figure E et à son agrandissement en vue par le dessus.
- Relever l'appareil et glissez-le dans le meuble de cuisine.
- Pousser l'appareil vers le fond du meuble jusqu'à ce que le joint vienne combler l'espace entre le produit le meuble sur les côtés.
- Aligner les pieds du produit avec le meuble de cuisine.
- Vissez ^5 ces derniers. Se référer à la figure F.
- Vissez ^5 la barre de fer ^2 en haut du produit au meuble de cuisine. Se référer à la figure G.
- Vissez ^6 les guides ^3 des glissières sur la porte du produit. Se référer à la figure H.
- Coller la porte du produit à la porte du meuble de cuisine en les maintenant dans une position à 90°.
- Insérer la glissière ^4 dans le guide ^3 et aligner la fente comme sur l'agrandissement en haut à droite de la figure H.
- Vissez ^5 la glissière ^4 sur la porte du meuble de cuisine.
- Laissez 1 à 2 mm entre la porte du produit et la porte du meuble de cuisine. Se référer à la figure H.
Inversement du sens d'ouverture des portes
- Ouvrez la porte du réfrigérateur ^14 et du congélateur ^11 .
- Démontez la charnière de la porte congélateur ^12 et remontez-la de l'autre côté. (fig.J)
- Démonter la partie métallique servant de fermeture à la porte congélateur ^45 et remontez-la de l'autre côté. (fig.J)
- Insérez l'axe supérieur de la porte du congélateur ^11 dans le trou qui se trouve dans la partie supérieure du produit puis insérez l'axe du bas dans la charnière ^13 . Vissez cette dernière sur le produit. (fig.J)
- Démonter la charnière de la porte ^15 du réfrigérateur. (fig.K)
- Dévisser l'axe du haut de la porte ^16 du réfrigérateur et montez-le de l'autre côté de la charnière (retourner cette dernière). (fig.K.a)
- Dévisser l'axe du bas de la porte ^17 et repositionez-le de l'autre côté. (fig.K.b)
- Retirez les caches en plastique et repositionez-les de l'autre côté. (fig.K.c)
- Positionnez puis insérez la porte du réfrigérateur ^14 dans l'axe en bas ^18 et revissez la charnière ^15 en position haute.
PARTIE- 8. SPECIFICATIONS
| Marque | PROLINE |
| Type d'appareil REFRIGERATEUR- CONGÉLATEUR | |
| Type d'installation Encastré | |
| Classement par étoiles | *** |
| (Hz) frequenza 50Hz | |
| Puissance des ampoules (Watts) 15W | |
| Volume Net du congélateur 17 l | |
| Volume net du réfrigérateur 175 l | |
| Capacité de congélation (kg/24h) 2 Kg | |
| Tension nominale (V) 220 – 240V | |
| Classe climatique + température ambiante N | (16 – 32 °C) |
| Poids brut (en Kg) 37,5 Kg | |
| Consommation énergétique (KWh/24h) 0,602 | |
| Consommation énergétique (KWh/an) 220 | |
| Courant nominal (A) 0,7 | |
| Capacité de dégivrage - | |
| Réfrigérant / Quantité | R600a / 42gr |
| Dimensions du produit (L x P x H) | 540 x 545 x 1225 |
| Gaz souffleur d'isolation | Cyclopentane |
