| Producttype | Inbouw koel-vriescombinatie |
| Merk | Proline |
| Model | FRI2400PW1 |
| Afmetingen (B x D x H) | 540 x 545 x 1225 mm |
| Brutogewicht | 37,5 kg |
| Netto inhoud koelkast | 175 L |
| Netto inhoud vriezer | 17 L |
| Vriescapaciteit | 2 kg/24h |
| Energieverbruik | 220 kWh/jaar |
| Nominale spanning | 220-240 V ~ 50 Hz |
| Nominale stroom | 0,7 A |
| Koelmiddel | R600a (42 g) |
| Klimaatklasse | N (16 °C – 32 °C) |
| Sterclassificatie vriezer | **** (4 sterren) |
| Lampvermogen | 15 W |
| Isolatiegas | Cyclopentane |
| Temperatuurinstelling | Draaiknop thermostaat van 1 tot 5 |
| Open deur indicator | Ja (rood lampje) |
| Temperatuurindicator | Ja (logo OK) |
| Ontdooien koelkast | Automatisch |
| Ontdooien vriezer | Handmatig (wanneer ijs > 3-5 mm) |
| Reiniging | Verdunde baking soda, jaarlijkse reiniging van de condensor |
| Deur scharnieren omdraaien | Mogelijk (instructies volgen) |
| Kinderveiligheid | Toezicht aanbevolen |
Veelgestelde vragen - FRI2400PW1 PROLINE
Gebruikersvragen over FRI2400PW1 PROLINE
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Koelkast in PDF-formaat gratis! Vind uw handleiding FRI2400PW1 - PROLINE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. FRI2400PW1 van het merk PROLINE.
GEBRUIKSAANWIJZING FRI2400PW1 PROLINE
Gebruikers handleiding
FRIGORIFERO DA INCASSO
Congelatore - Frigo
Veiligheidsinstructies 38
Aanbevelingen 39
Inschakelen van het Apparaat....40
BEDIENEN VAN HET APPARAAT 41
Instellen van de thermostaat 41
Accessoires....42
"Deur open"-indicator (voor koelkasten met enkele deur met diepvriescompartiment)....42
Temperatuurindicator 42
VOEDSEL IN HET APPARAAT PLAATSEN 44
Koelkastcompartiment....44
Diepvriescompartiment ....44
REINIGING EN ONDERHOUD ....45
Ontdooien....46
Koelingscompartiment....46 Ontdooien van het diepvriescompartiment;....46
Vervangen van de lamp 47
TRANSPORT EN WIJZIGING VAN DE INSTALLATIEPOSITIE...47
VOORDAT U EEN BEROEP DOET OP DE KLANTENSERVICE.48

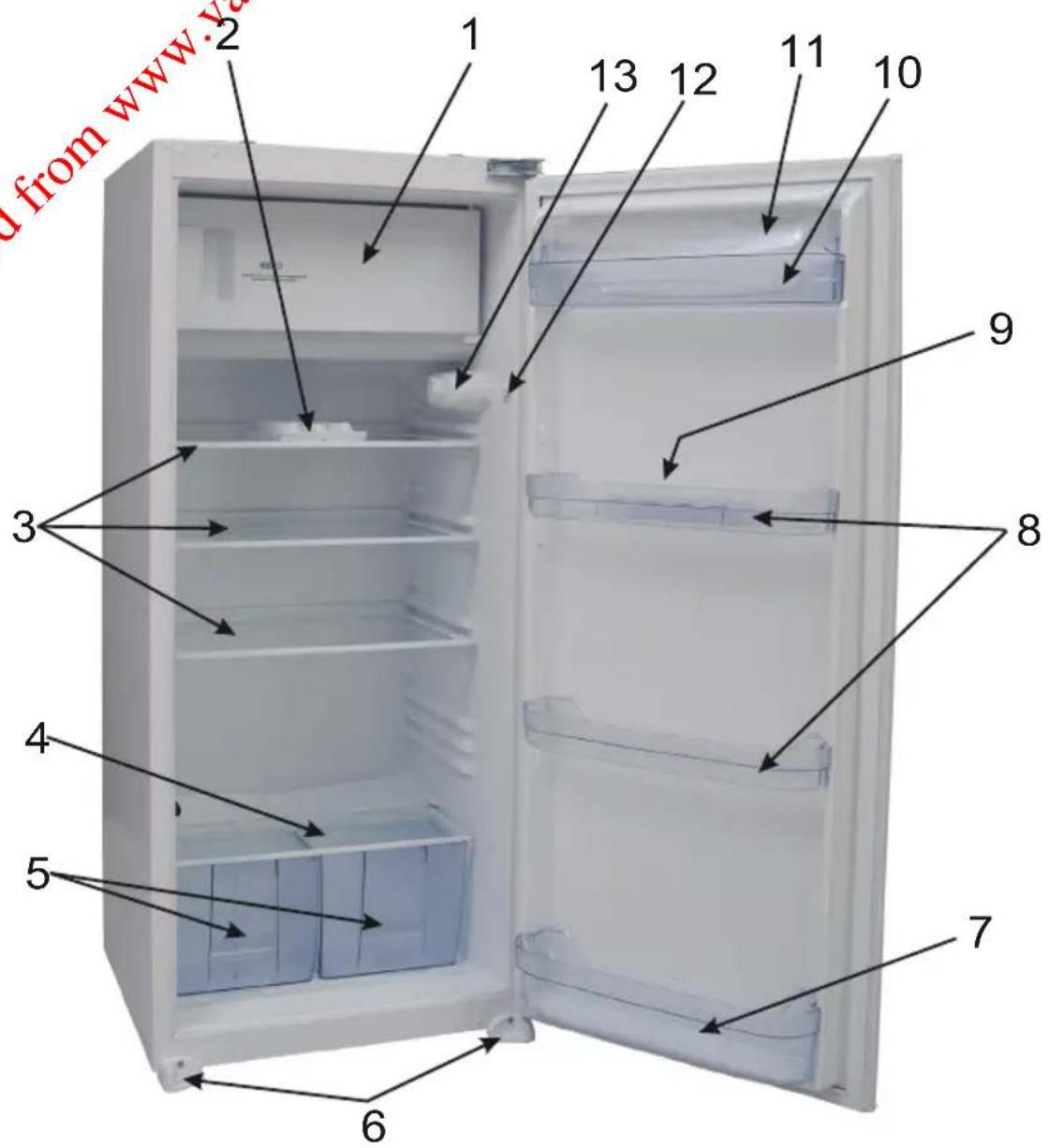

DE ONDERDELEN VAN HET APPARAAT EN DE
COMPARTIMENTEN 50

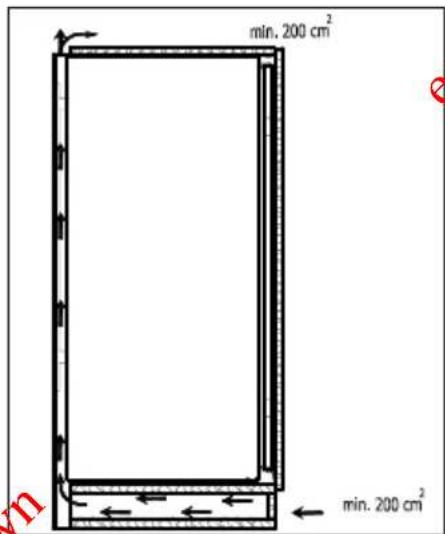

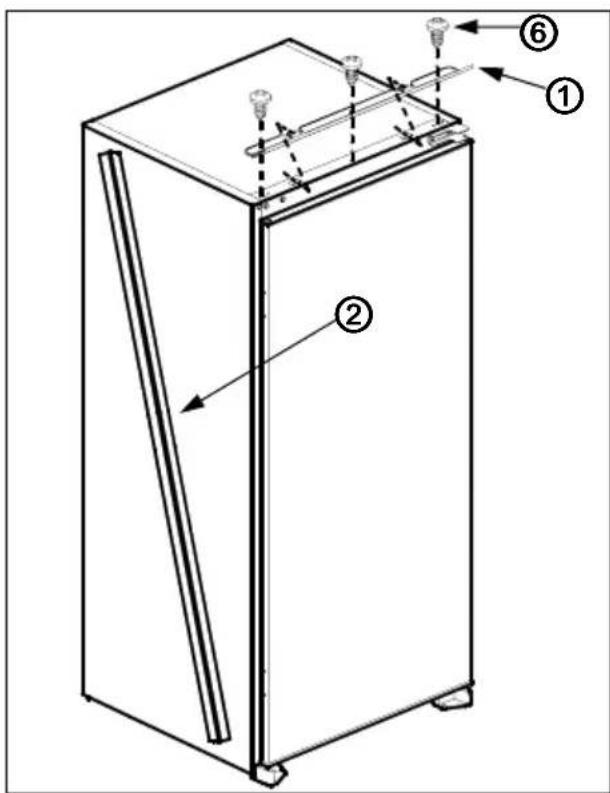

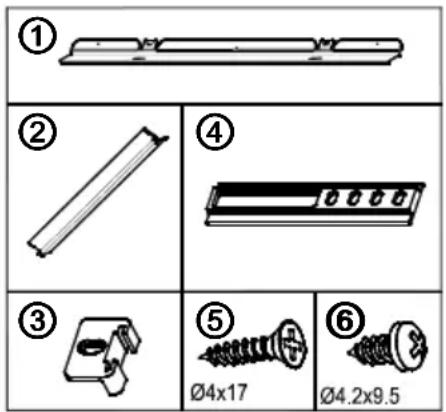

Installatie instructies sleepdeurmontage 51
Wijziging openingszijde apparaatdeur ....54
TECHNISCHE SPECIFICATIES ....55
Deze gebruiksaanwijzing heeft betrekking op verschillende modellen. Daarom kunnen er verschillen voorkomen.

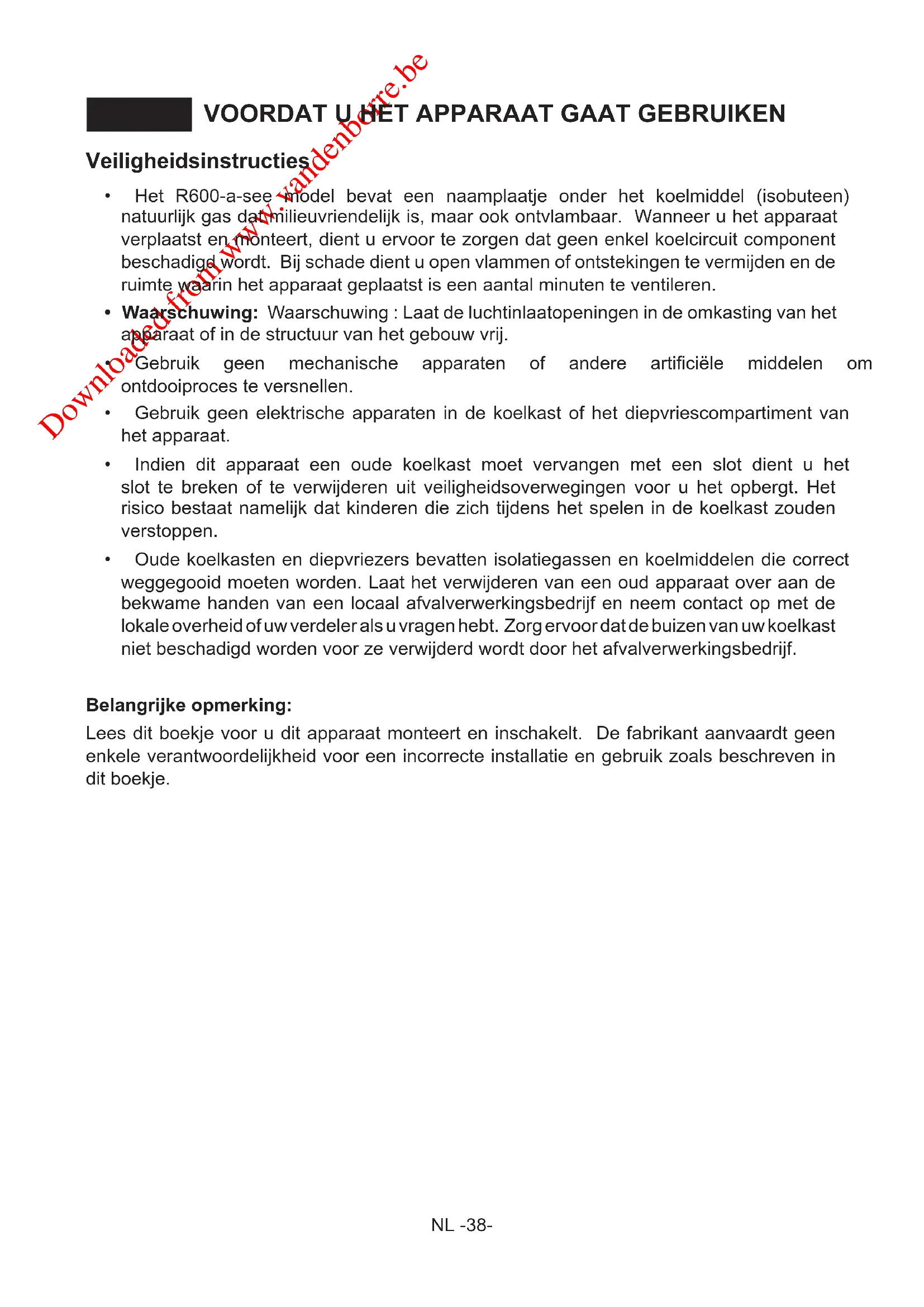

VOORDAT U HET APPARAAT GAAT GEBRUIKEN
Veiligheidsinstructies
- Het R600-a-see model bevat een naamplaatje onder het koelmiddel (isobuteen) natuurlijk gas dat milieuvriendelijk is, maar ook ontvlambaar. Wanneer u het apparaat verplaatst en monteert, dient u ervoor te zorgen dat geen enkel koelcircuit component beschadigd wordt. Bij schade dient u open vlammen of ontstekingen te vermijden en de ruimte waarin het apparaat geplaatst is een aantal minuten te ventileren.
- Waarschuwing: Waarschuwing : Laat de luchtinlaatopeningen in de omkasting van het apparaat of in de structuur van het gebouw vrij.
Gebruik geen mechanische apparaten of andere artificiële middelen om ontdooiproces te versnellen.
- Gebruik geen elektrische apparaten in de koelkast of het diepvriescompartiment van het apparaat.
- Indien dit apparaat een oude koelkast moet vervangen met een slot dient u het slot te breken of te verwijderen uit veiligheidsoverwegingen voor u het opbergt. Het risico bestaat namelijk dat kinderen die zich tijdens het spelen in de koelkast zouden verstoppen.
- Oude koelkasten en diepvriezers bevatten isolatiegassen en koelmiddelen die correct weggegooid moeten worden. Laat het verwijderen van een oud apparaat over aan de bekwame handen van een locaal afvalverwerkingsbedrijf en neem contact op met de lokale overheid of uw verdeler als u vragen hebt. Zorg ervoor dat de buizen van uw koelkast niet beschadigd worden voor ze verwijderd wordt door het afvalverwerkingsbedrijf.
Belangrijke opmerking:
Lees dit boekje voor u dit apparaat monteert en inschakelt. De fabrikant aanvaardt geen enkele verantwoordelijkheid voor een incorrecte installatie en gebruik zoals beschreven in dit boekje.
Aanbevelingen
! Waarschuwing: Gebruik geen andere mechanische toestellen of anderen middelen om het ontdooiingproces te versnellen. Gebruik geen elektrische toestellen in de bewaarladen van het toestel. Houd de ventilatieopeningen van het toestel vrij. Beschadig het koelcircuit van de koelkast niet.
- Gebruik geen adapters of parallelle schakelingen die kunnen leiden tot oververhitting of verbranding.

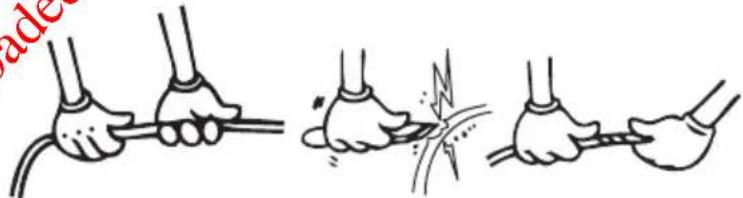

- Gebruik geen oude, verwrongen voedingskabels
• Verdraai en verbuig de kabels niet.
- Gebruik geen scherpe metalen objecten om ijs te verwijderen uit het ijscompartiment; deze kunnen de circuits van de koelkast doorboren en onherstelbare schade tot gevolg hebben. Gebruik hiervoor de meegeleverde kunststof schraper.
- Steek de stekker niet in het stopcontact met natte handen.
- Plaats geen containers met vloeistof (glazen flessen containers) in de vriezer –vooral geen gasvormige vloeistoffen-. Tijdens het invriezen kunnen deze barsten.
- Flessen met een hoog alcoholpercentage moeten goed worden afgedicht en verticaal in de koelkast worden geplaatst.
- Raak de koelingsvlakken niet aan, vooral niet met natte handen, aangezien dit verbrandingen of ander letsel tot gevolg kan hebben.
- Eet geen ijs dat u kort daarvoor uit de vriezer hebt gehaald.
- Dit apparaat is niet bedoeld voor gebruik door personen (inbegrepen kinderen) met gereduceerde fysieke, zintuiglijke of mentale capaciteiten, of een gebrek aan ervaring en kennis, tenzij ze toezicht of instructies kregen betreffende het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet spelen met het apparaat.
- Indien de elektriciteitskabel beschadigd is, moet deze worden vervangen door de fabrikant of service agent of een aangeduide persoon.
Inschakelen van het Apparaat
- Wacht na installatie ten minste 3 uur voordat u het apparaat inschakelt. Het koelcircuit moet zich eerst stabiliseren alvorens het apparaat efficiënt kan werken.
- Maak voor ingebruikname het apparaat schoon; vooral het interieur. (Zie Schoonmaken en Onderhoud).
- Het installeren en elektrisch aansluiten moet worden uitgevoerd door een gekwalificeerd technicus, in overeenstemming met de installatievoorschriften en de plaatselijke reguleringen.

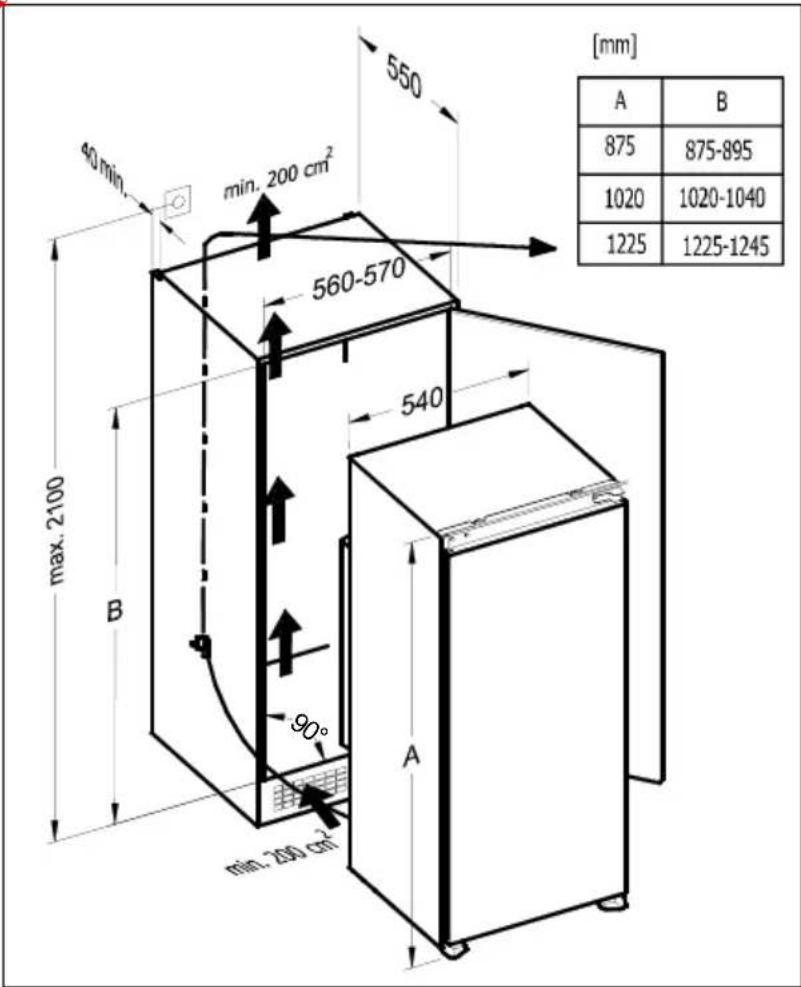

• Hoe het apparaat in het keukenmeubel moet worden geplaatst staat beschreven in het installatie Voorschrift.
Het apparaat moet worden aangesloten op een deugdelijk geïnstalleerd geaarde wandcontactdoos. Het voltage (AC) moet overeenkomen met het op het typeplaatje van het apparaat genoemde voltage. Het typeplaatje bevindt zich op de linker zijwand van het apparaat.
- Er kan sprake zijn van een vreemd luchtje als u het apparaat de eerste keer inschakelt. Dit verdwijnt als het apparaat gaat koelen.
De fabrikant is niet verantwoordelijk voor schade die ontstaan is door een ontbrekende aarding van de elektrische installatie.
Er kan sprake zijn van een vreemd luchtje als u het apparaat de eerste keer inschakelt. Dit verdwijnt als het apparaat gaat koelen.
BEDIENEN VAN HET APPARAAT

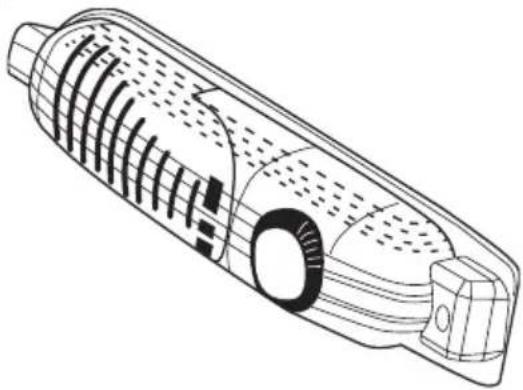

Instellen van de thermostaat
- De diepvries- en koelkastthermostaten regelen de temperatuur in de respectieve compartimenten automatisch. Hoe meer u de knop naar rechts draait (van stand 1 naar stand 5), hoe lager de temperaturen in het apparaat.
- In de stand "0" is de thermostaat uitgeschakeld en wordt er niet gekoeld.
- Om voedingswaren korte tijd te bewaren in het diepvriescompartiment, zet u de knop tussen de laagste en de middelste stand (1-3).
- Om voedingswaren lange tijd te bewaren in het diepvriescompartiment, draait u de knop in middelste stand (3-4).
- Opmerking: de omgevingstemperatuur, de temperatuur van pas in het apparaat gelegde voedingswaren en de frequentie waarmee de deur van het apparaat wordt geopend, hebben een invloed op de temperatuur in de koelkast en de diepvries. Wijzig de temperatuurinstelling indien nodig.
- Wanneer u het apparaat de eerste keer inschakelt, zou u het gedurende 24 uur continu moeten laten werken zonder dat er iets in zit en zonder de deur te openen. Als u hem onmiddellijk moet gebruiken, tracht hem dan niet te vol te steken.
- Als het apparaat wordt uitgeschakeld of losgekoppeld van het stroomnet, moet u minstens 5 minuten wachten alvorens het apparaat weer in te schakelen, om schade aan de compressor te voorkomen.
- KOELKASTEN (met 4 sterren); De diepvries van de koelkast haalt temperaturen van -18°C en lager.
Accessoires

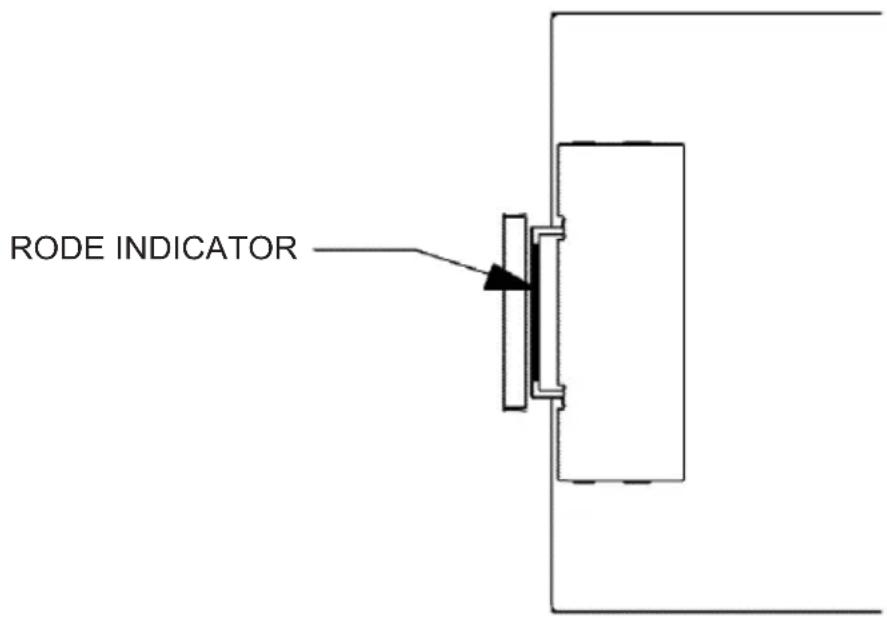

"Deur open"-indicator (voor koelkasten met enkele deur met diepvriescompartiment)
- De "Deur open"-indicator op de grendelschuif geeft aan of de deur al dan niet correct gesloten is.
- Als de rode indicator zichtbaar is, is de deur nog open.
- Als de rode indicator niet zichtbaar is, is de deur correct gesloten.
- Denk eraan dat de diepvriesdeur altijd goed gesloten moet worden gehouden. Dat voorkomt dat de voedingswaren in de diepvries zouden ontdooien, dat er te dikke ijslagen kunnen worden gevormd in de diepvries en dat er energie wordt verspild.
Om u te helpen uw koelkast beter in te kunnen stellen, hebben we deze uitgerust met een temperatuurindicator in de koudste zone.

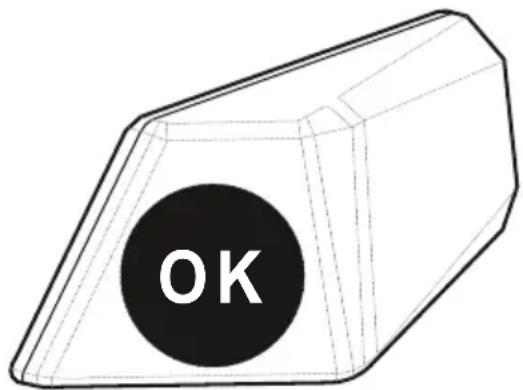

Om uw etenswaren beter te kunnen bewaren in uw koelkast, in het bijzonder in de koudste zone, moet u controleren dat het bericht "OK" verschijnt op de temperatuurindicator. Als "OK" niet verschijnt, betekent dit dat de temperatuurinstelling niet correct uitgevoerd werd.
Iedere maal de temperatuurinstellingen gewijzigd worden, moet u wachten tot de temperatuur in het apparaat gestabiliseerd is voor u doorgaat, indien noodzakelijk, met een nieuwe temperatuurinstelling. Wijzig de positie van de temperatuurindicator progressief en wacht minimum 12 uur voor u een nieuwe controle en mogelijk wijziging uitvoert.
OPMERKING: Na het herhaalde openen (of langdurig openen) van de koelkast of nadat u nieuwe etenswaren in het apparaat hebt geplaatst, is het normaal dat de "OK" indicatie niet verschijnt in de temperatuurindicator. Indien er een abnormale opbouw plaatsvindt van ijskristallen (onderzijde van het apparaat) op het verdampingstoestel van het koelkastcompartiment (overbelast apparaat, hoge kamertemperatuur, de deur regelmatig geopend), plaatst u de temperatuurindicator op een lagere positie tot de compressor opnieuw uitschakelt.

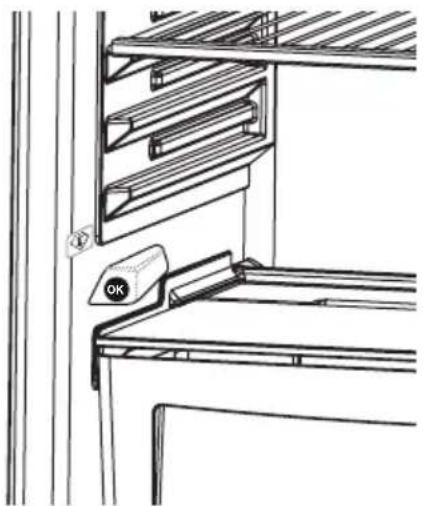

Etenswaren in de koudste zone van de koelkast plaatsen
Uw etenswaren zullen het best bewaren als u ze in de meest geschikte koelzone plaatst. De koudste zone is net boven de groentelade.
Het onderstaande symbool wijst op de koudste zone van uw koelkast.
Om zeker te zijn dat u een lage temperatuur hebt in deze zone moet u de legplank ter hoogte van dit symbool plaatsen, zoals weergegeven in de afbeelding.
De bovenste limiet van de koudste zone wordt aangegeven door de onderzijde van de zelfklever (hoofd van de pijl). De bovenste legplank van de koudste zone moet op gelijke hoogte met de punt van de pijl liggen. De koudste zone bevindt zich onder dit niveau.
Alle legplanken kunnen verwijderd worden. Zorg ervoor dat ze steeds op gelijk niveau met de zonelimieten liggen die beschreven worden op de zelfklevers, om zeker te zijn van de correcte temperaturen in deze zone.
Ieder type etenswaren heeft een ideale bewaartemperatuur en dus ook een specifieke locatie.
| Locaties Producten | |
| Bovenste legplank | Bereide etenswaren, desserten en alle etenswaren die vrij snel verbruikt zullen worden |
| Koudste zone | Vlees, gevogelte wild en rauwe vis Maximale bewaartijd: 1 tot 2 dagen. Vers fruit, gekookt varkensvlees. |
| Groentelade Verse groenten en fruit | |
| Deur | Deurladen dienen voor flessen onderaan en, bovenaan, kleine verpakkingen en momenteel gebruikte producten zoals yoghurt, verse room, etc. |
| Boter, kaas en eieren moeten in de correcte houders geplaatst worden. | |
VOEDSEL IN HET APPARAAT PLAATSEN
Koelkastcompartiment
Het koelkastcompartiment wordt gebruikt om verse voedingswaren enkele dagen te bewaren.
- Zorg ervoor dat de voedingswaren niet in contact komen met de achterwand van het koelkastcompartiment. Laat wat ruimte rondom de voedingswaren om een goede luchtcirculatie mogelijk te maken.
- Plaats nooit hete voedingswaren of dampende vloeistoffen in de koelkast.
- Plaats de voedingswaren in gesloten containers of ingepakt in de koelkast.
- Plaats nooit vloeistoffen in onafgedichte recipienten in de koelkast, om te voorkomen dat het te vochtig wordt of dat er ijs wordt gevormd in de koelkast.
- Het is raadzaam alle ingepakte vleeswaren op het glazen blad net boven het groentevak te leggen, waar de lucht kouder is.
- Fruit en groenten mogen onverpakt in het groentevak worden gelegd.
- Open de deur van de koelkast niet te vaak en laat de deur nooit te lang openstaan, om te voorkomen dat er koude lucht ontsnapt.
Diepvriescompartiment
Het diepvriescompartiment wordt gebruikt voor het invriezen van verse voedingswaren, voor het bewaren van aangekochte diepgevroren voedingswaren gedurende de periode die wordt aangegeven op de verpakking, en voor het maken van ijsblokjes.
- Voor het invriezen van verse voedingswaren; verpak verse voedingswaren in luchtdichte en niet-lekkende verpakkingen. Ideaal zijn speciale diepvrieszakken, aluminiumfolie (dikke folie, twee keer omwikkelen als u twijfelt over de dikte), polyethyleen zakken en plastic recipienten.
- Zorg ervoor dat de in te vriezen verse voedingswaren niet in contact komen met reeds ingevroren voedingswaren.
- Schrijf steeds de datum en de inhoud op de verpakking en bewaar ingevroren voedingswaren nooit langer dan de erop vermelde bewaardatum.
- In geval van een stroomonderbreking of een storing, zal het diepvries-compartiment een voldoende lage temperatuur handhaven voor het bewaren van de voedingswaren. Tracht echter te vermijden dat de diepvriesdeur in dergelijke gevallen worden geopend, om te voorkomen dat de temperatuur in het compartiment te vlug stijgt.
- De maximale hoeveelheid verse voedingswaren die binnen 24 uur in de diepvries kunnen worden gestoken, staat aangegeven op het typeplaatje (zie Vriescapaciteit).
- Plaats nooit warme voedingswaren in het diepvriescompartiment.
- Aankopen en bewaren van diepgevroren voedingswaren; ga na of de verpakking niet beschadigd is.
- De bewaartijd en de aanbevolen temperatuur voor de diepgevroren voedingswaren staat vermeld op de verpakking. Volg de instructies van de fabrikant voor bewaring en gebruik. Als er geen informatie op de verpakking staat, mag het product niet langer dan 3 maanden in de diepvries worden bewaard.
-
Plaats diepgevroren voedingswaren zo vlug mogelijk na aankoop in het diepvriescompartiment.
-
Eenmaal de voedingswaren ontdooid, mogen ze niet opnieuw worden ingevroren; ze moeten zo vlug mogelijk worden bereid om te worden opgegeten of om opnieuw te worden ingevroren.
- Voor het maken van ijsblokjes vult u het ijsbakje met water en plaatst u het in het diepvriescompartiment. Zodra het water volledig in ijs is veranderd, kunt u de blokjes er uit verwijderen door met het bakje te draaien, zoals hieronder wordt geïllustreerd.
- Haal eerst de stekker uit het stopcontact voordat u het apparaat gaat reinigen.
• Reinig het apparaat niet door hierin water te gieten. - Het koelingscompartiment moet periodiek worden gereinigd met een soda-oplossing in lauw water.
- Reinig de accessoires afzonderlijk met zeep en water. Reinig ze niet in de wasmachine.
- Gebruik geen schuurmiddelen, (af)wasmiddelen of zeep. Spoel na het wassen af met schoon water en maak alles zorgvuldig schoon. Als u klaar bent met schoonmaken, steek de stekker dan weer in het stopcontact met droge handen.
- Ontdooiing vindt automatisch plaats tijdens de werking van de koelkast; het dooiwater wordt opgevangen in het verdampingsbakje en het water wordt automatisch verdampt.
- Het verdampingsbakje en de dooiwaterafvoeropening moeten regelmatig worden gereinigd met de dooiwaterafvoerstop om te voorkomen dat het water blijft staan op de bodem van de koelkast in plaats van naar buiten te stromen.
• U kunt ook een Vi glas water in de afvoeropening gieten om ze langs binnen te reinigen.
Ontdooien van het diepvriescompartiment;
WAARSCHUWING: tenzij aanbevolen door de fabrikant mag u nooit scherpe metalen werktuigen gebruiken voor deze taak, aangezien die de koelkring zouden kunnen beschadigen.
Na een zekere tijd zal erijs worden gevormd op bepaalde plaatsen in het diepvriescompartiment. Het in het diepvriescompartiment gevormde ijs moet regelmatig worden verwijderd (gebruik de plastic schraper indien beschikbaar).
Een volledige ontdooiing is noodzakelijk wanneer de ijslaag meer dan 3-5 mm dik is, om de doeltreffendheid van de diepvries te handhaven.
- Zet de thermostaat de dag voordat u de diepvries wilt ontdooien in de stand "5" om de voedingswaren volledig in te vriezen.
-
Tijdens het ontdooien moeten bevroren voedingswaren in verschillende lagen papier worden gewikkeld en op een koude plaats worden bewaard.
De onvermijdelijke temperatuurstijging zal hun bewaartijd verkorten. Zorg er dan ook voor dat deze voedingswaren binnen een relatief korte tijd worden geconsumeerd. -
Zet de thermostaatknop in de stand "0" en schakel het apparaat uit.
- Laat de deur open om het ontdooiingsproces te versnellen. Verwijder het dooiwater uit het compartiment.
- Reinig de binnenkant van de diepvries met de hand met lauw water en een beetje detergent. Gebruik nooit schuurmiddelen of bijtende reinigingsmiddelen.
- Veeg de binnenkant van het apparaat droog, steek de stekker in het stopcontact en draai de thermostaatknop in de stand "5". Draai de thermostaat na 24 uur opnieuw in de gewenste stand.

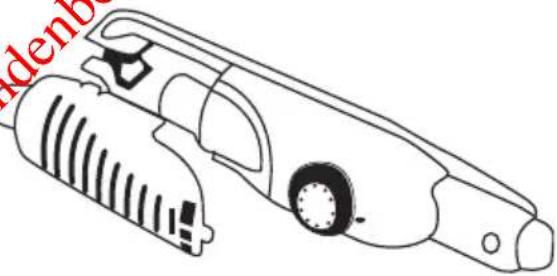

Vervangen van de lamp
Vervangen van het lampje van het koelkastcompartiment:
- Trek de stekker uit het stopcontact.
2 Druk op de haakjes aan weerszijden van het lampafdekkapje en verwijder het afdekkampje. - Vervang de lamp door een nieuwe van ten hoogste 15 W.
- Breng het lampafdekkapje weer aan, wacht 5 minuten en steek de stekker opnieuw in het stopcontact.
DEEL 5. TRANSPORT EN WIJZIGING VAN DE INSTALLATIEPOSITIE
Transport En Wijziging Van De Installatiepositie
- Gebruik, indien mogelijk, de oorspronkelijke verpakkingen en piepschuim.
- Gebruik tijdens transport een brede band of een sterk touw. Houd u aan de voorschriften die staan vermeld op de geribbelde doos. El envoltorio original y la espuma de poliestireno pueden cubrirse se si así se desea.
- Vóór transport of voordat u de oude installatiepositie verandert, moet u alle bewegende onderdelen (d.w.z. planken, groentelade...) verwijderen of met tape vastmaken om te voorkomen dat deze gaan schudden.
Als uw koelkast niet goed werkt, dan is dit mogelijk te wijten aan een klein probleem. Controleer eerst de volgende punten voordat u met een elektricien contact opneemt. Dat bespaart u tijd en geld.
Wat moet ik doen als de koelkast niet werkt?
Controleer of;
• De stroom niet uitgevallen is;
• De hoofdschakelaar ingeschakeld is;
• De thermostaat niet in de stand 0 staat;
- De wandcontactdoos OK is; dit controleert u door daarop een ander apparaat aan te sluiten waarvan u weet dat het goed werkt;
Wat moet ik doen als de koelkast niet naar behoren functioneert?
Controleer of ;
- Het apparaat niet overladen is met producten;
• De deuren perfect gesloten zijn;
• Er geen stof is op de condensor;
• Er aan de achterzijde genoeg ruimte is;
Als het apparaat veel lawaai maakt ;
Het koelgas dat in de koelkast circuleert produceert soms lawaai (borrelend geluid), ook wanneer de compressor niet actief is. U hoeft zich hierover geen zorgen te maken, dit is heel normaal. Als u een ander geluid hoort, controleer dan of:
• het apparaat horizontaal staat.
- het apparaat niet met iets contact maakt aan de achterzijde.
• objecten op het apparaat trillen.
Als er water aanwezig is in het onderste gedeelte van de koelkast ;
Controleer dan of ;
De afvoeropening voor het dooiwater niet verstopt is (gebruik de ontdooi-aftapplug om de afvoeropening te reinigen).
Als u koelkast onvoldoende afkoelt;
Uw koelkast is ontworpen om te werken bij kamertemperatuur intervallen vermeld in de normen, op basis van de klimaatklasse vermeld in de informatietabel. We raden af uw koelkast te gebruiken buiten de vermelde temperatuurwaarden met betrekking tot de efficiëntie van de koeling.
| Klimaatklasse | Omgevingstemperatuur °C |
| T | Tussen 16 en 43 °C |
| ST | Tussen 16 en 38 °C |
| N | Tussen 16 en 32 °C |
| SN | Tussen 10 en 32 °C |
- Tropische klimaatklasse wordt beschreven als tussen 16°C en 43°C omgevingstemperaturen in overeenstemming met EN ISO15502 normen.
- Het toestel is conform met EN15502, IEC60335-1 / IEC60335-2-24, 2004/108/EC normen.
Aanbevelingen
- Om de ruimte te vergroten en het uiterlijk te verbeteren, is de "koelsectie" van de koelkasten binnen in de achterwand van het koelvak geplaatst. Wanneer het apparaat in werking is, is deze wand bedekt met vorst of waterdruppels, wanneer de compressor werkt. Maak u geen zorgen. Dit is volledig normaal. Het apparaat moet enkel ontdooid worden als een te dikke ijslaag gevormd wordt op de wand.
- Als u het toestel gedurende een lange periode niet gebruikt (bijvoorbeeld tijdens de vakantiemaanden). Schakel de thermostaat op 0. Ontdooi en reinig de koelkast met de deur open om schimmel en onaangename geuren te vermijden.
"Elektronische afvalstoffen dienen niet weggegooid te worden met het huisafval. Breng dit materiaal terug naar uw electro-speciaalzaak voor een veilige verwerking, of indien dit niet mogelijk is, naar het inname punt in uw gemeente.
DEEL 7. DE ONDERDELEN VAN HET APPARAAT EN DE COMPARTIMENTEN
Installatie instructies sleepdeurmontage
! Lees voor u met de installatie begint zorgvuldig deze installatie instructies.
! Plaats de koelkast alleen in een stabiel keukenmeubel met voldoende ventilatievoorzieningen. (fig.B en fig.C)
! Wijzig indien noodzakelijk de draairichting van de deur volgens de instructies.
- Fig A toont alle benodigde bevestigingsmaterialen.
Afdeklijst ^1 plaatsen en vastschroeven met schroeven ^6 (fig.D).
- De aansluitkabel tot in de buurt van de wandcontactdoos leiden zodat de koelkast / vrieskast eenvoudig kan worden aangesloten na het inbouwen. (fig.B – fig.C)
- Afdekstrip ^2 vastplakken op de zijwand van de body van de koelkast (aan de openingszijde). (fig.D en E)
- Schuif de koelkast in het keukenmeubel.
- Duw de koelkast aan de openingszijde tegen de zijwand van het keukenmeubel en zorg ervoor dat afdekstrip² de kier tussen de koelkast / vrieskast en het keukenmeubel geheel afsluit.
- Plaats de koelkast zo diep in het keukenmeubel dat de voetjes van de koelkast gelijk komen met de voorkant van het keukenmeubel. (fig.F)
- Schroef de voetjes vast aan het keukenmeubel met schroeven ^5 . (fig.F)
- Schroef afdeklijst ^4 vast aan het keukenmeubel met schroeven ^5 . (fig.G)
- Schroef glijders ^3 vast aan koelkast/vrieskast met schroeven ^6 . (fig.H)
- Open de deur van koelkast 90°.
- Schuif geleidingsrails ^4 tot de marking in de glijders ^3 . (fig.H)
- schroef de geleidingsrails ^4 vast aan de keukenmeubel-deur met schroeven ^5 . (fig.H)
- Zorg er voor dat bij een gesloten apparaatdeur, de openingszijde van de meubeldeur 1-2mm vrij blijft van het keukenmeubel. Dit kan gerealiseerd worden door het verstellen van de glijders^3 . (fig.H).
Een goed sluitende apparaatdeur is een voorwaarde voor een goede werking van de koelkast.
Wijziging openingszijde apparaatdeur
- Open apparaatdeur ^14 en vriesvakdeur ^11 . (fig.J)
- Démonteer vriesvakdeur ^11 door het losschroeven van het vriesvakdeurscharnier ^12 . (fig.J)
- Démonteer vriesvakdeursluiting ^15 en monteer deze op de tegenoverliggende zijde. (fig.J)
- Steek de bovenste scharnierpin van vriesvakdeur ^11 in het hiervoor bestemde gaatje in de koelkastwand en de onderste scharnierpen in het vriesvakdeurscharnier ^12 en schroef vriesvakdeurscharnier ^12 vast. (fig.J)
- Démonteer bovenste deurscharnier ^15 . (fig.K)
- Schroef pen bovenste deurscharnier ^16 los en schroef deze stevig vast aan tegenoverliggende zijde in het bovenste deurscharnier ^15 . (fig.K.a)
- Plaats pen onderste deurscharnier ^18 aan de andere zijde. (fig.K.b)
- Plaats afdekdopjes ^17 aan de andere zijde. (fig.K.c)
- Plaats apparaatdeur ^14 op pen onderste deurscharnier ^18 en steek pen bovenste deurscharnier ^16 in het scharniergaatje in de apparaatdeur ^14 en schroef vervolgens bovenste deur-scharnier ^15 stevig vast.(fig.K)
DEEL 8. TECHNISCHE SPECIFICATIES
| Merk | PROLINE |
| Productcategorie Fridge-Freezer | |
| Installatiesoort Ingebouwd | |
| Ster klassering | *** |
| Frequentie 50 Hz | |
| Lampvermogen 15 W | |
| Diepvriezer nettovolume 17 L | |
| Koelkast nettovolume 175 L | |
| Vriesvermogen (kg/24uur) 2 kg | |
| Spanning 220 - 240 V | |
| Klimaatklasse BGN (16 °C - 32°C) | |
| Energieklasse A+ | |
| Brutogewicht (kg) 37,5 | |
| Energieverbruik (kW/24uur) 0,602 | |
| Jaarlijks energieverbruik 220 | |
| Huidig (A) 0,7 | |
| Koelmiddel R600a / 42g | |
| Afmetingen (B x D x H) 540 x 545 x 1225 | |
| Isolatie blaasgas | Cyclo pentane |
