Tipo di prodotto	Frigorifero-congelatore da incasso
Marca	Proline
Modello	FRI2400PW1
Dimensioni (L x P x A)	540 x 545 x 1225 mm
Peso lordo	37,5 kg
Volume netto del frigorifero	175 L
Volume netto del congelatore	17 L
Capacità di congelamento	2 kg/24h
Consumo energetico	220 kWh/anno
Tensione nominale	220-240 V ~ 50 Hz
Corrente nominale	0,7 A
Refrigerante	R600a (42 g)
Classe climatica	N (16 °C – 32 °C)
Classificazione a stelle del congelatore	**** (4 stelle)
Potenza della lampadina	15 W
Gas di isolamento	Ciclopentano
Regolazione della temperatura	Termostato rotante da 1 a 5
Indicatore di porta aperta	Sì (spia rossa)
Indicatore di temperatura	Sì (logo OK)
Sbrinamento del frigorifero	Automatico
Sbrinamento del congelatore	Manuale (quando brina > 3-5 mm)
Pulizia	Bicarbonato di sodio diluito, pulizia annuale del condensatore
Inversione porta	Possibile (seguire le istruzioni)
Sicurezza bambini	Sorveglianza raccomandata

Domande frequenti - FRI2400PW1 PROLINE

Come regolare la temperatura del mio frigorifero Proline FRI2400PW1?

Ruotare la manopola del termostato dalla posizione 1 (temperatura minima) a 5 (massima). La posizione 0 arresta il raffreddamento. Per un uso normale, impostare tra 3 e 4. Attendere 12 ore prima di verificare l'indicatore OK nella zona più fredda.

Cosa significa l'indicatore rosso 'Porta Aperta'?

L'indicatore rosso si accende se la porta del frigorifero o del congelatore non è chiusa correttamente. Se la porta è ben chiusa, il rosso non si accende. Verificare anche la guarnizione della porta.

Il mio frigorifero fa un rumore di bolle, è normale?

Sì, è normale. Il gas refrigerante circola emettendo un leggero rumore di bolle, anche quando il compressore è spento. Se compaiono altri rumori, verificare che l'apparecchio sia in piano e che non tocchi una parete o un oggetto.

Si accumula acqua sul fondo del frigorifero, cosa fare?

Il foro di scarico dell'acqua di sbrinamento è probabilmente ostruito. Utilizzare l'astina di pulizia fornita per sbloccarlo. Pulire regolarmente la vaschetta di evaporazione e il foro.

Come sbrinare il congelatore del FRI2400PW1?

Quando lo strato di brina supera 3-5 mm, impostare il termostato su 5 il giorno prima. Quindi impostare il termostato su 0 e scollegare l'apparecchio. Lasciare la porta aperta, rimuovere l'acqua. Non utilizzare mai utensili metallici appuntiti. Pulire, asciugare, ricollegare e impostare su 5 per 24 ore, quindi scegliere la propria posizione.

Come sostituire la lampadina del frigorifero?

Scollegare l'apparecchio. Aprire i ganci del coperchio della lampada e rimuoverlo. Sostituire la lampadina con una nuova di massimo 15 W. Rimettere il coperchio e ricollegare dopo 5 minuti.

Posso invertire il senso di apertura delle porte?

Sì, l'inversione è possibile. Seguire le istruzioni del manuale: smontare le cerniere, rimuovere e riposizionare gli assi, quindi rimontare le cerniere dall'altro lato. Utilizzare i coperchi di plastica forniti.

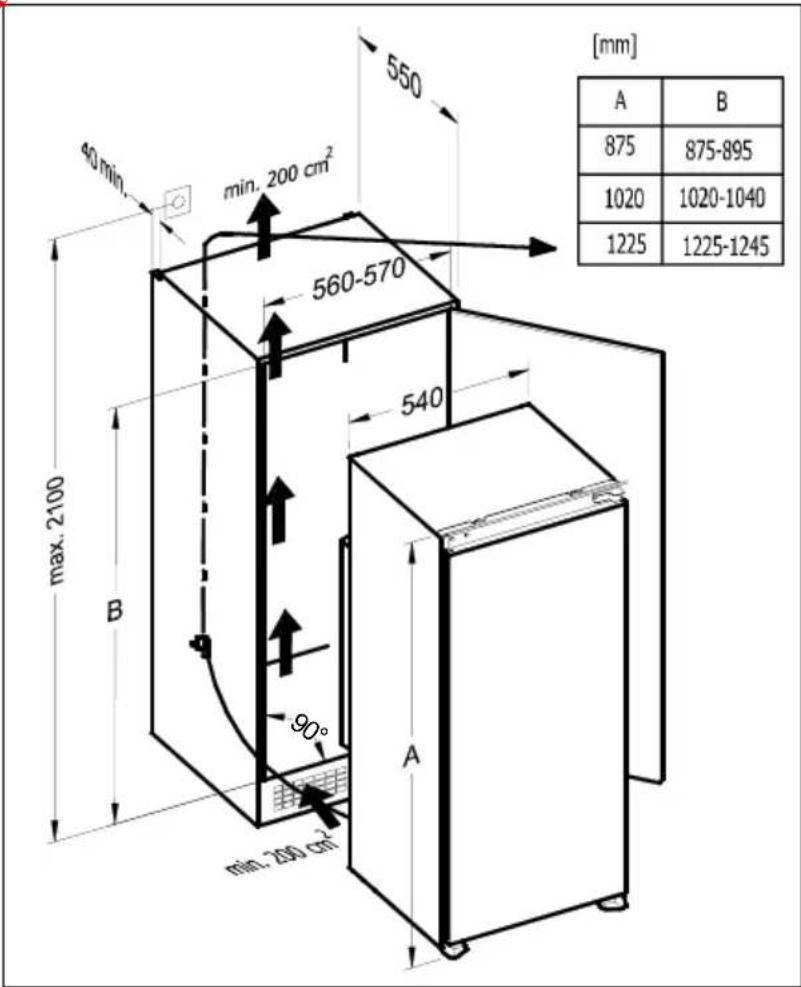

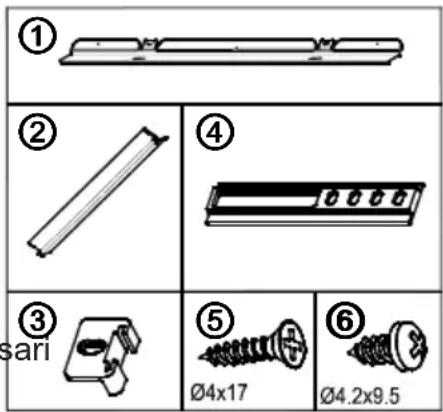

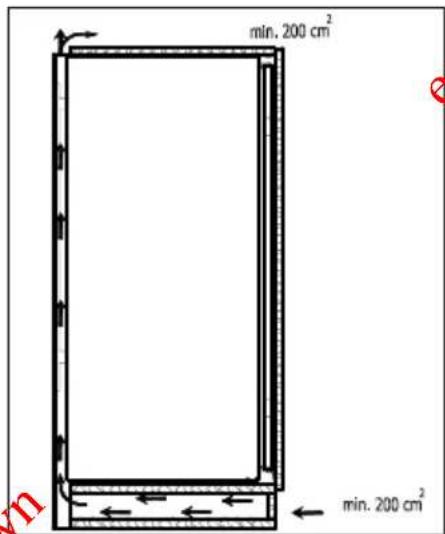

Come installare l'apparecchio da incasso?

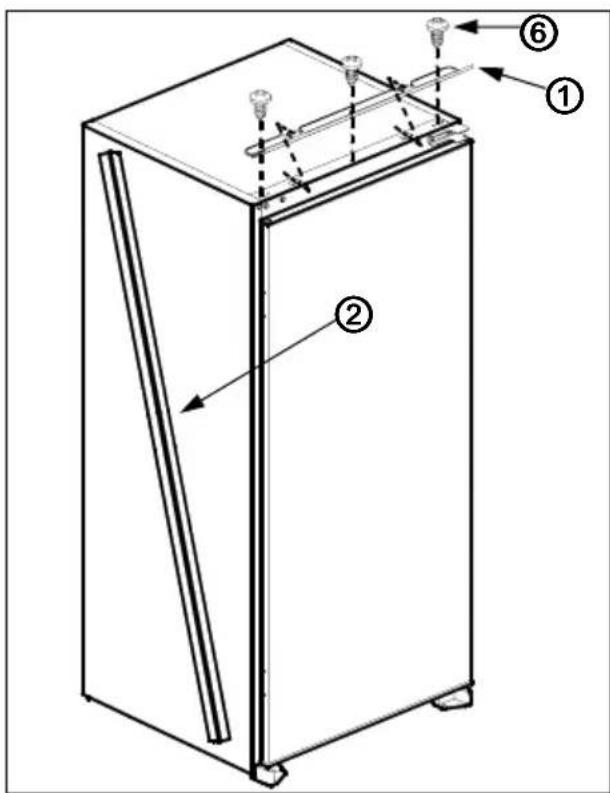

Fissare la barra di ferro nella parte superiore del prodotto, far passare il cavo nel condotto di ventilazione. Tagliare e incollare la guarnizione sul lato. Far scorrere l'apparecchio nel mobile, allineare i piedi, avvitare la barra al mobile, quindi fissare le guide sulle porte.

Quali alimenti posizionare nella zona più fredda?

La zona più fredda si trova appena sopra il cassetto delle verdure, delimitata da un adesivo. Posizionare qui carne, pollame, selvaggina e pesce crudi (massimo 1-2 giorni). Anche frutta fresca e salumi possono essere conservati qui.

Cosa fare in caso di interruzione di corrente?

Evitare di aprire la porta del congelatore per rallentare l'aumento della temperatura. Il vano congelatore mantiene una temperatura bassa per un certo periodo. Gli alimenti scongelati non devono essere ricongelati.

MANUALE UTENTE FRI2400PW1 PROLINE

Manuale di istruzioni

FRIGORÍFICO BUILD IN

Istruzioni per la sicurezza....57

Avventenze 58

Accensione dell'elettrodomestico 59

FUNZIONI E POSSIBILITA'....60

Impostazione termostato 60

Accessori....61

Spia luminosa "Sportello aperto":......61

Spia della temperatura 61

SISTEMAZIONE DEL CIBO NEL FRIGORIFERO ....63

Scomparto Frigo....63

Scomparto Freezer 63

PULIZIA E MANUTENZIONE 64

Sbrinamento 65

Sostituzione della lampadina 66

TRASPORTO E SPOSTAMENTO DELL'APPARECCHIO......66

PRIMA DI CHIAMARE IL SERVIZIO ASSISTENZA....67

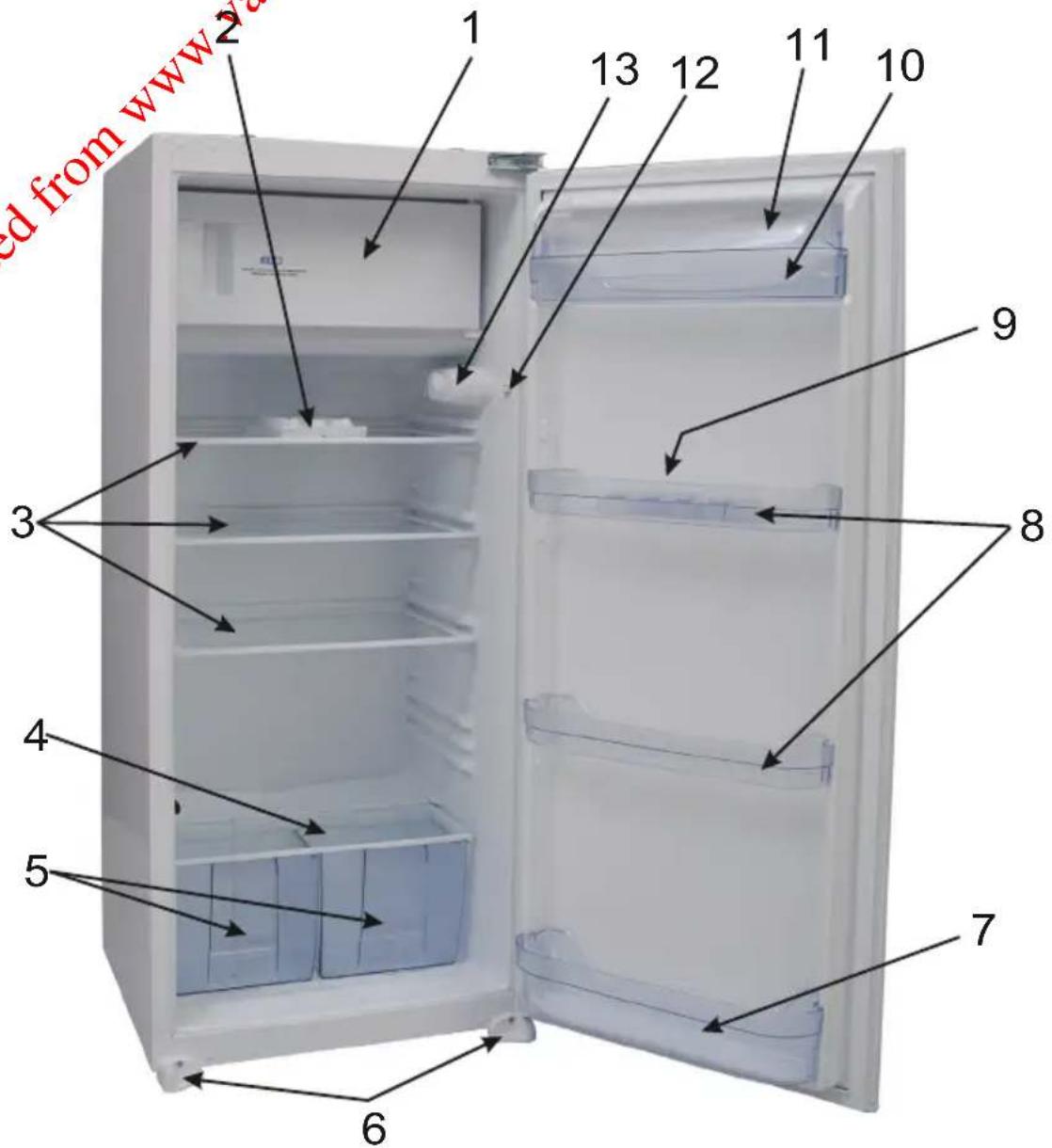

COMPONENTI DELL'ELETTRODOMESTICO E SCOMPARTI......69

Istruzioni per l'installazione 70

Inversione apertura porta 73

DATI TECNICI....74

Le istruzioni operative si possono applicare a modelli differenti. Possono però esservi delle differenze.

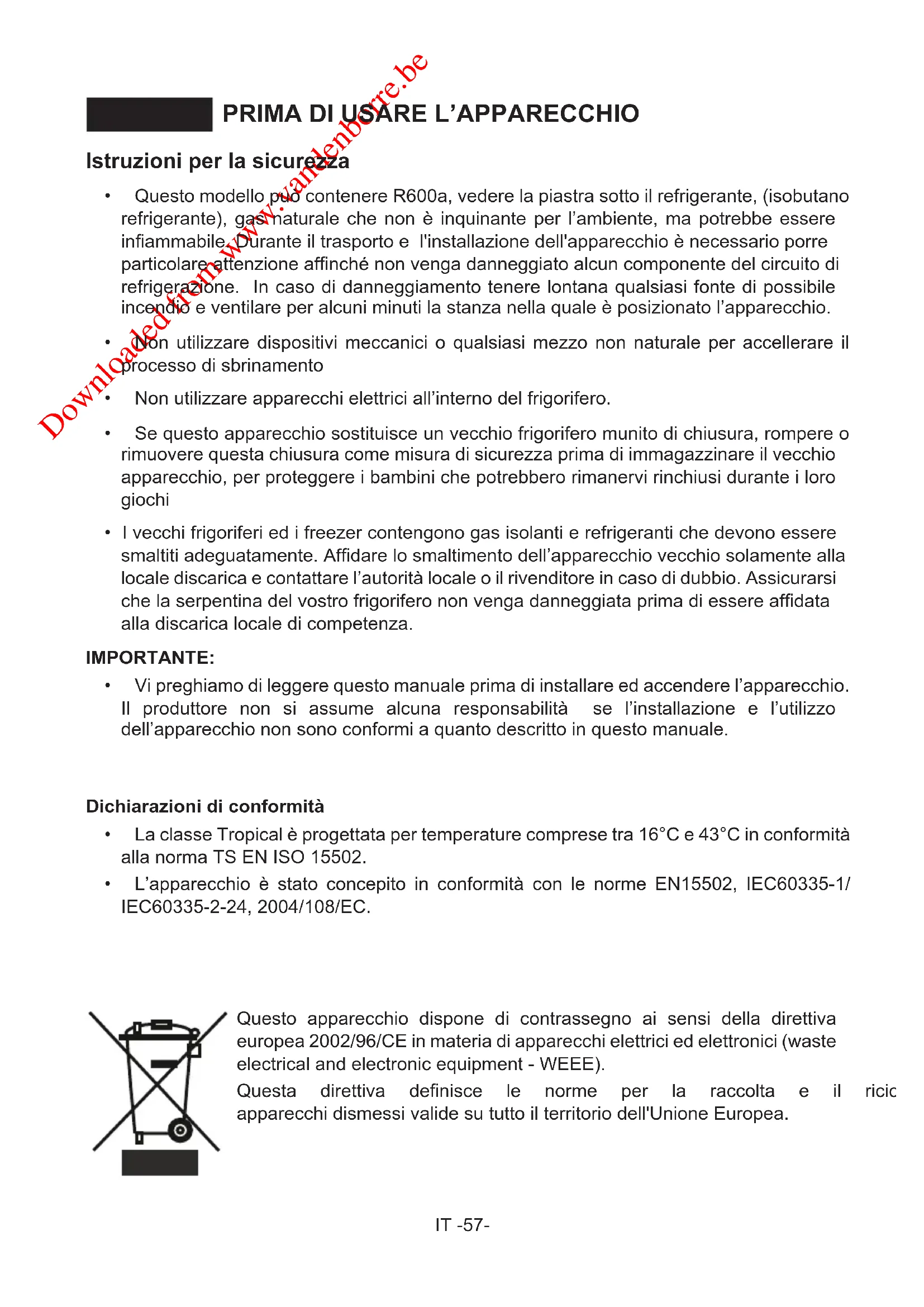

PRIMA DI USARE L'APPARECCHIO

Istruzioni per la sicurezza

• Questo modello può contenere R600a, vedere la piastra sotto il refrigerante, (isobutano refrigerante), gas naturale che non è inquinante per l'ambiente, ma potrebbe essere infiammabile. Durante il trasporto e l'installazione dell'apparecchio è necessario porre particolare attenzione affinché non venga danneggiato alcun componente del circuito di refrigerazione. In caso di danneggiamento tenere lontana qualsiasi fonte di possibile incendio e ventilare per alcuni minuti la stanza nella quale è posizionato l'apparecchio.
• Non utilizzare dispositivi meccanici o qualsiasi mezzo non naturale per accellerare il processo di sbrinamento
  • Non utilizzare apparecchi elettrici all'interno del frigorifero.
• Se questo apparecchio sostituisce un vecchio frigorifero munito di chiusura, rompere o rimuovere questa chiusura come misura di sicurezza prima di immagazzinare il vecchio apparecchio, per proteggere i bambini che potrebbero rimanervi rinchiusi durante i loro giochi
• I vecchi frigoriferi ed i freezer contengono gas isolanti e refrigeranti che devono essere smaltiti adeguatamente. Affidare lo smaltimento dell'apparecchio vecchio solamente alla locale discarica e contattare l'autorità locale o il rivenditore in caso di dubbio. Assicurarsi che la serpentina del vostro frigorifero non venga danneggiata prima di essere affidata alla discarica locale di competenza.

IMPORTANTE:

- Vi preghiamo di leggere questo manuale prima di installare ed accendere l'apparecchio. Il produttore non si assume alcuna responsabilità se l'installazione e l'utilizzo dell'apparecchio non sono conformi a quanto descritto in questo manuale.

Dichiarazioni di conformità

• La classe Tropical è progettata per temperature comprese tra 16°C e 43°C in conformità alla norma TS EN ISO 15502.
• L'apparecchio è stato concepito in conformità con le norme EN15502, IEC60335-1/IEC60335-2-24, 2004/108/EC.

Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

Questa direttiva definisce le norme per la raccolta e il ricic apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

Avvertenze

! Attenzione: non usare dispositivi meccanici o altri strumenti artificiali per accellerare il processo di sbrinamento. Non usare dispositivi elettrici nello scomparto di conservazione cibi del dispositivo, Tenere libere le aperture di ventilazione del dispositivo. Non danneggiare il circuito refrigerante del frigo.

• Non utilizzare adattatori o derivazioni che potrebbero causare surriscaldamento o incendio.
  • Non inserire cavi di alimentazione vecchi o attorcigliati.
  • Non torcere o piegare i cavi.

ade

• Non permettere ai bambini di giocare con l'apparecchio. I bambini non devono MAI sedersi sui ripiani o sui cassetti o appendersi alla porta.
• Non utilizzare oggetti metallici appuntiti per togliere il ghiaccio dallo scomparto freezer; potrebbero forare il circuito di refrigerazione e causare un irreparabile danno all'apparecchio. Utilizzare il raschietto in plastica in dotazione con l'apparecchio. Non collegare l'apparecchio all'alimentazione con le mani bagnate;
• Non mettere nel freezer contenitori di liquidi (bottiglie di vetro o lattine), specialmente se contengono liquidi gassati che potrebbero provocare lo scoppio del contenitore durante il congelamento.
• Le bottiglie contenenti liquidi ad alta percentuale alcolica devono essere chiuse ermeticamente e inserite nel frigorifero in posizione verticale.
  • Non toccare le superfici refrigeranti, specialmente co bagnate perché vi potreste provocare ustioni o ferite.
  • Non mangiare il ghiaccio appena tolto dal freezer.
• Questo apparecchio non deve essere usato da persone (inclusi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o che mancano di esperienza e co meno che non abbiano ricevuto una supervisione o istruzioni sull'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza. I bambini devono ricevere supervisione per assicurarsi che non giochi con l'apparecchio.
• Se il cavo di alimentazione viene danneggiato, deve essere sostituito dal produttore o da un tecnico per l'assistenza o una persona addetta.

Accensione dell'elettrodoméstico

- Prima di accendere l'eletrodomestico, metterlo in posizione eretta ed attendere almeno tre ore senza spostarlo. Ciò consentirà al circuito refrigerante di sistemarsi e funzionare in modo efficace.

- Pulire l'elettrodomestico, soprattutto all'interno, prima dell'uso (vedere Pulizia e manutenzione).

- L'installazione dell'elettrodomestico e dei collegamenti elettrici deve essere effettuata da un'technico qualificato, secondo il Manuale per l'installazione e le norme locali.

- La procedura di installazione nella cucina componibile è descritta nel Manuale per l'installazione. Questo prodotto è progettato per essere usato esclusivamente in cucine componibili adatte.

- L'elettrodomestico deve essere collegato con una presa munita di valvole correttamente installata. L'alimentazione (AC) e il voltaggio al sito di funzionamento devono essere conformi ai dettagli presenti sulla targhetta con il nome dell'elettrodomestico (la targhetta si trova all'interno dell'apparecchio sulla sinistra).

- Inserire la spina in una presa dotata di un collegamento a terra efficace. Se la presa non ha contatto a terra o la spina non è adatta, consigliamo di chiamare un elettricista autorizzato per assistenza.

- Il produttore non è responsabile per la mancata riuscita del collegamento a terra come descritto in questo manuale.

- Ci potrebbe essere dell'odore quando accendete l'elettrodomestico per la prima volta. Scompare dopo che l'elettrodomestico inizia a raffreddare.

FUNZIONI E POSSIBILITA'

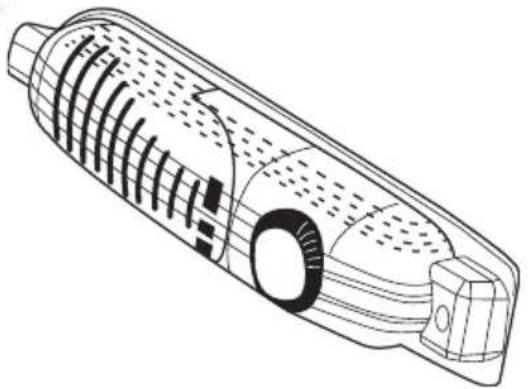

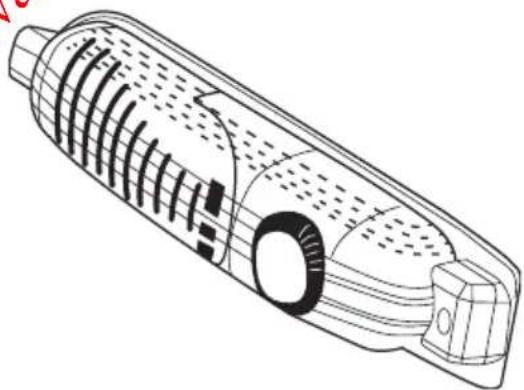

Impostazione termostato

• Il termostato regola automaticamente la temperatura interna degli scomparti frigo e congelatore. Ruotando la manopola dalla posizione 1 alla 5, la temperatura può essere progressivamente raffreddata.
• La posizione "0" indica la chiusura del termostato e la mancata refrigerazione.
• Per la conservazione a breve termine del cibo nello scomparto congelatore, posizionare la manopola tra le posizioni minima e media (1-3).
• Per la conservazione a lungo termine del cibo nello scomparto congelatore, posizionare la manopola sulla posizione media (3-4).
• Notare che: la temperatura dello scomparto frigo e del congelatore può essere alterata dalla temperatura ambiente, dalla temperatura del cibo appena inserito e dal numero di volte in cui lo sportello viene aperto. Se necessario, modificare l'impostazione della temperatura.
• Quando l'elettrodomestico viene acceso per la prima volta, sarebbe opportuno lasciarlo in funzione per 24 ore senza cibo al suo interno, senza aprire lo sportello. Se è necessario usarlo subito, è opportuno non mettere troppo cibo al suo interno.
• Se l'elettrodomestico viene spento o la spina staccata, attendere almeno 5 minuti prima di riavviarlo o di reinserire la spina in modo da non danneggiare il compressore.
• FRIGORIFERI (con 4 stelle): il congelatore del frigorifero raffredda fino a -18°C e meno.

Accessori

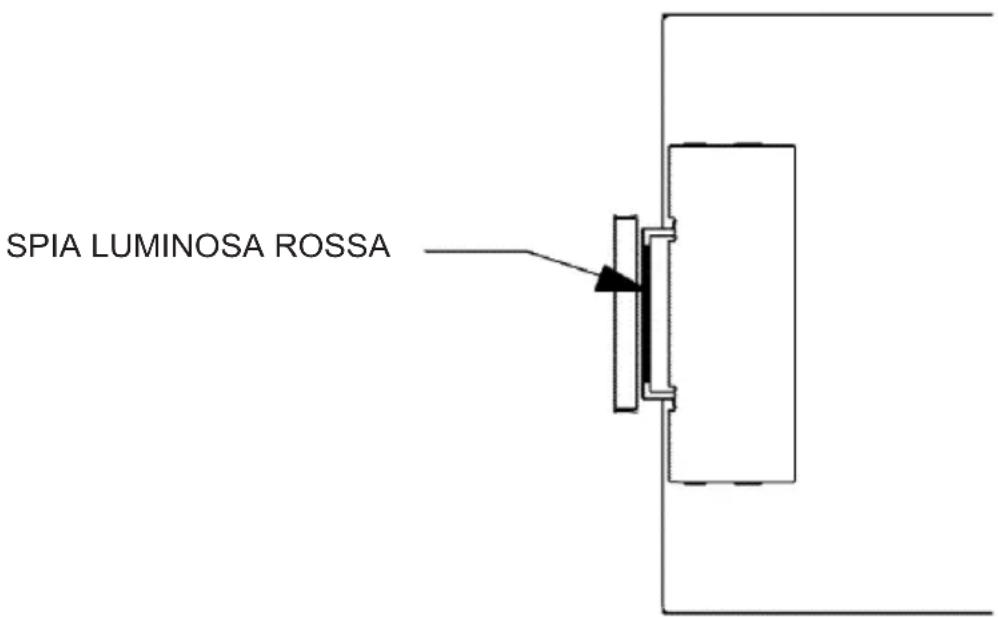

Spia luminosa "Sportello aperto":

• La spia luminosa "Sportello aperto" sulla serratura indica se lo sportello è chiuso bene o no.
  • Se è visibile una spia rossa, lo sportello è ancora aperto.
• Se non è visibile una spia rossa, lo sportello è chiuso correttamente.
• Ricordarsi che lo sportello del congelatore deve essere sempre chiuso correttamente. Questo eviterà che il cibo all'interno del congelatore si scongeli; eviterà la formazione di ghiaccio e brina all'interno del congelatore e un inutile aumento nel consumo di energia.

SPIA LUMINOSA ROSSA

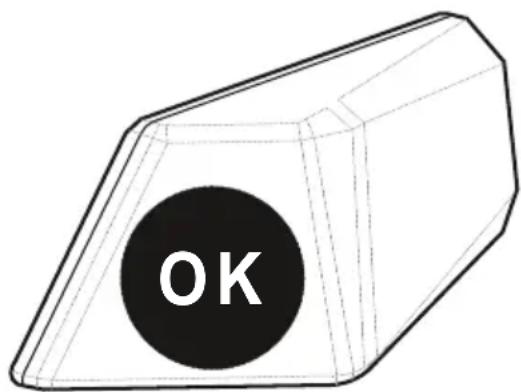

Spia della temperatura

Per aiutarvi a regolare meglio il vostro frigorifero, lo abbiamo dotato di una spia della temperatura posizionata nella zona più fredda.

Per conservare meglio gli alimenti nel frigorifero, soprattutto nella zona più fredda, accertatevi che la spia della temperatura visualizzi il messaggio "OK". Se il messaggio «OK» non viene visualizzato, questo significa che la regolazione della temperatura non è stata effettuata correttamente.

OK

Dal momento che “OK” viene visualizzato in nero, è difficile vedere questa indicazione se la spia della temperatura è scarsamente illuminata. Per vedere chiaramente l'indicazione, è necessario disporre di una quantità di luce sufficiente.

Ogni volta che viene modificato il dispositivo di regolazione della temperatura, attendere che la temperatura si stabilizzi all'interno dell'apparecchi prima di procedere, se necessario, con una nuova regolazione della temperatura. Si raccomanda di modificare la del dispositivo di regolazione della temperatura gradualmente e di attendere almeno 12 ore prima di iniziare un nuovo controllo ed effettuare una potenziale modifica.

NOTA: A seguito di aperture ripetute (o apertura prolungata) della porta o dopo l'introduzione di alimenti freschi nel frigorifero, è normale che l'indicazione "OK" non venga visualizzata nella spia della regolazione della temperatura. In caso di accumulo di cristalli di ghiaccio anomalo (parete inferiore dell'apparecchio) nell'evaporatore del comparto frigorifero (apparecchio sovraccarico, temperatura ambiente elevata, frequenti aperture della porta), impostare il dispositivo di regolazione della temperatura in una posizione inferiore fino ad ottenere nuovamente dei periodi in cui il compressore è spento.

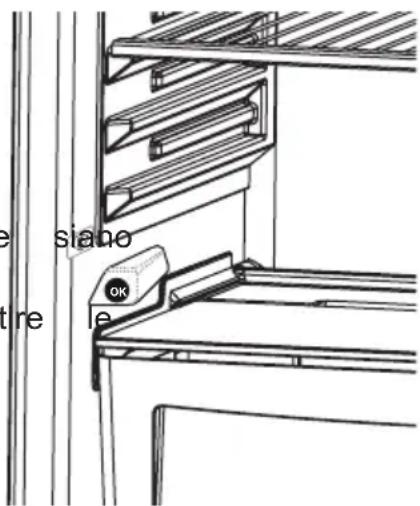

Introduzione di alimenti nella zona più fredda del frigorifero

xnlo fre

Gli alimenti si conservano meglio se inseriti nella zona di raffreddamento appropriata. La zona più fredda si trova appena sopra la verduriera.

Il simbolo che segue indica la zona più fredda del frigorifero

Per essere sicuri di avere una bassa temperatura in questa zona, accertatevi che il ripiano sia collocato al livello di questo simbolo, come illustrato nella figura.

Il limite superiore della zona più fredda è indicato dal lato inferiore dell'etichetta adesiva (testa della freccia). Il ripiano superiore della zona più fredda deve essere allo stesso livello della testa della freccia. La zona più fredda si trova al di sotto di questo livello.

Dato che i ripiani sono estraibili, accertatevi che posizionati sempre allo stesso livello dei limiti di zona descritti nelle etichette adesive, al fine di garantire temperature di questa zona.

Ogni tipo di alimento ha una sua temperatura di conservazione ideale e quindi una posizione specifica da rispettare.

e siano e tre

Posizioni Prodotti
Ripiani superiori	Cibi cotti, dolci e tutti gli alimenti da consumare rapidamente
Zona più fredda	Carne, pollame, selvaggina e pesce crudoTempo di conservazione massimo: da 1 a 2 giorni.Frutta fresca, carne di maiale cotta.
Verduriera Verdura e frutta fresche.
Controporta	I balconcini della porta devono contenere bottiglie nel lato inferiore e prodotti di piccolo volume di uso comune, come yogurt, panna fresca, ecc. nelle zone superiori
	Burro, formaggi cotti e uova devono essere conservati negli alloggiamenti corrispondenti.

SISTEMAZIONE DEL CIBO NEL FRIGORIFERO

Scomparto Frigo

Lo scomparto frigo è usato per la conservazione di cibo fresco per alcuni giorni.

• Non mettere il cibo a contatto diretto con la parete posteriore dello scomparto frigo. Lasciare un po di spazio intorno al cibo per consentire la circolazione dell'aria.
  • Non mettere nel frigo cibo caldo o liquidi che evaporano.
• Conservare il cibo in contenitori chiusi o bene incartati.
• Per ridurre l'umidità ed evitare il formarsi di brina, non riporre mai nel frigo liquidi in contenitori aperti.

Si consiglia di riporre ogni tipo di carne, in confezioni ben chiuse, sul ripiano di vetro sopra il contenitore delle verdure, dove l'aria è più fredda.

- La frutta e la verdura possono essere riposte nel loro scomparto senza essere impacchettate. Per evitare la fuoriuscita di aria fredda, non aprire con frequenza eccessiva lo sportello e non lasciare lo sportello aperto a lungo.

Scomparto Freezer

Lo scomparto congelatore è usato per congelare i cibi freschi e vanno consumati entro il periodo di tempo indicato sulla confezione, inoltre potete inserire nel comparto frizzer la vaschetta per fare i cubetti di ghiaccio.

• Per congelare cibi freschi: confezionare e chiudere in modo corretto gli alimenti freschi, cioè l'aria deve essere eliminata e non devono esserci perdite. Sacchetti speciali da congelatore, carta argentata (di un certo spessore, nel dubbio incartare due volte), sacchetti in polietilene e contenitori di plastica sono l'ideale.
• Non lasciare che gli alimenti freschi da congelare entrino in contatto con alimenti già congelati.
• Segnare sempre la data e il contenuto sulla confezione e non superare la data di conservazione prevista.
• In caso di mancanza di elettricità o di malfunzionamento, lo scomparto congelatore conserverà una temperatura sufficientemente bassa per la conservazione degli alimenti. Evitare, però, di aprire lo sportello del congelatore per far si che la temperatura dello scomparto non aumenti. Il quantitativo massimo di alimenti freschi che possono essere caricati nel congelatore entro 24 ore è indicato sulla targhetta con il nome (vedere Capienza del congelatore) Non riporre mai del cibo caldo nello scomparto congelatore.
• Quando si acquistano e si conservano prodotti alimentari congelati, assicurarsi che la confezione non sia danneggiata.
• La durata di conservazione e la temperatura consigliata per i cibi congelati sono indicate sulla confezione. Per la conservazione e l'utilizzo, seguire le istruzione del produttore. Se non vi sono informazioni disponibili, il cibo non dovrebbe essere conservato per più di tre mesi.
• Riporre il cibo congelato nello scomparto congelatore, immediatamente dopo averlo acquistato. Una volta scongelati, gli alimenti non possono essere ricongelati; bisogna cucinarli quanto prima per consumarli subito o un volta cotti ricongelarli.

- Per fare i cubetti di ghiaccio, riempire il cassetto del ghiaccio con acqua e metterlo nello scomparto congelatore. Dopo che l'acqua si è trasformata completamente in ghiaccio, è possibile far girare il vassoio, come mostrato di seguito, per ottenere i cubetti.

PULIZIA E MANUTENZIONE

- Scollegare l'apparecchio dall'alimentazione prima di effettuare la pulizia.

• Non pulire l'apparecchio versandovi sopra dell'acqua, ma pulirlo con un apposito prodotto liquido ed un panno bagnato.

- Lo scomparto frigo deve essere pulito periodicamente utilizzando una soluzione di bicarbonato di sodio disciolto in acqua tiepida.

- Pulire gli accessori separatamente con sapone ed acqua. Non lavarli in lavastoviglie.

- Non usare prodotti abrasivi o detergenti. Dopo il risciacquare con acqua pulita ed asciugare accuratamente. Una volta terminate le operazioni di pulizia, reinserire la spina con le mani asciutte. Il condensatore dovrebbe essere pulito con una scopa almeno una volta all'anno per risparmiare energia ed aumentare la resa dell'apparecchio.

lavaggio.

• Losbrinamento avviene automaticamente nello scomparto frigo durante il funzionamento; facqua di sbrinamento viene raccolta nel vassoio di evaporazione ed evapora automaticamente.
• Il vassoio di evaporazione ed il foro di scarico devono essere puliti periodicamente per evitare che l'acqua si raccolga sul fondo del frigorifero per poi fuoriuscire.
• E' anche possibile versare mezzo bicchiere d'acqua attraverso il foro di scarico per pulirlo all'interno.

Scomparto Freezer:

ATTENZIONE: non usare mai strumenti appuntiti in metallo, per lo sbrinamento del comparto freezer, a meno che non raccomandati dal produttore per questa operazione, altrimenti il circuito di refrigerazione potrebbe danneggiarsi.

Dopo un certo periodo di tempo, in alcune parti dello scomparto congelato la brina. La brina che si accumula nello scomparto del congelatore deve essere rimossa periodicamente, (usare il raschietto di plastica, se disponibile).

Per conservare l'efficienza del congelatore, sarà necessario uno sbrinamento completo se lo strato di brina supera i 3-5 mm.

Ecco come procedere:

• Il giorno precedente lo sbrinamento, impostare il termostato alla posizione "5" per congelare completamente tutti i cibi.
• Durante lo sbrinamento, i cibi congelati devono essere avvolti in numerosi strati di carta e conservati in un luogo freddo. L'inevitabile risalita di temperatura abbrevierà la durata della loro conservazione. Ricordare di consumare questi cibi entro un periodo di tempo relativamente breve.
• Impostare la manopola del termostato sulla posizione "0" e spegnere l'elettrodomestico.
• Lasciare lo sportello aperto per accellerare lo sbrinamento. Rimuovere l'acqua di sbrinamento dallo scomparto.
• Pulire a mano la parte interna con acqua tiepida e poco detergente. Non usare mai prodotti abrasivi o agenti detergenti.
• Asciugare l'interno dell'elettrodomestico, inserire l'alimentazione ed impostare il termostato alla posizione "5". Dopo 24 ore, reimpostare il termostato alla desiderata.

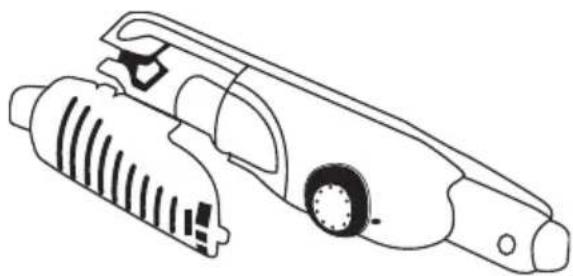

Sostituzione della lampadina

Quando si vuole sostituire la luce del frigorifero:

1. Staccare la spina di alimentazione,
2. Premere i ganci sui lati del coprilampada e rimuoverlo.

3. Cambiare la lampadina con quella nuova non superiore ai 15 W.

4. Riposizionare il coprilampada ed attendere 5 minuti prima di inserire nuovamente la spina dell'apparecchio nella presa di alimentazione.

Trasporto e spostamento dell'apparecchio

- L'imballo originale ed il polistirolo espanso (PS) possono essere conservati, se necessario.

- Durante il trasporto l'apparecchio deve essere legato con un largo nastro o una fune resistente. Durante il trasporto devono essere applicate le norme indicate sulla scatola di cartone.

- Prima del trasporto o dello spostamento dell'apparecchio dalla sua vecchia sistemazione, tutti gli oggetti mobili (ad es. ripiani, contenitore frutta-verdura,...) devono essere tolti o fissati accuratamente con strisce adesive per prevenire eventuali urti.

Se il frigorifero non funziona correttamente, potrebbe trattarsi di un problema minore, effettuare quindi un controllo del frigorifero come segue, prima di chiamare un elettricista, risparmiando così tempo e denaro.

Che cosa fare se il frigorifero non funziona:

Controllare che:

• Vi sia corrente;
  • L'interruttore generale dell'abitazione non sia scollegato;
  • L'impostazione del termostato non sia sullo « 0 »;

Controllare che la presa sia adeguata. Per effettuare questo controllo collegare alla presa un altro apparecchio e verificarne il funzionamento.

Il frigorifero non funziona in modo adeguato :

• L'apparecchio non sia sovraccarico,
• Le porte siano perfettamente chiuse,
• Non ci sia polvere sul condensatore,
• Ci sia sufficiente spazio intorno al frigorifero per una corretta ventilazione.

Se si avverte rumore:

Il gas refrigerante in circolo nel frigorifero può produrre un leggero rumore (gorgoglii) anche se il compressore non è in funzione. Non è il caso di preoccuparsi poiché questo è normale. Se i suoni prodotti sono differenti controllare che:

• L'apparecchio sia ben livellato
• La parte posteriore non sia in contatto con alcunché.
• Non ci sia una vibrazione degli oggetti all'interno del frigorifero.

In presenza di acqua nella parte inferiore del frigo controllare che:

Il foro di scarico dell'acqua di sbrinamento non sia occluso (Utilizzare lo scovolo per pulire il foro di scarico)

Se il frigo non si raffredda abbastanza

Il frigo è progettato per funzionare a intervalli di temperatura ambiente stabiliti negli standard, in base alla classe di clima indicata sull'etichetta delle informazioni. Non si consiglia di utilizzare il frigo in condizioni di temperatura fuori dai limiti indicati in termini di efficacia di refrigerazione.

Classe climatica	Temperatura ambiente
T Tra 16 e	43 ( °C)
ST Tra 16 e	38 ( °C)
N Tra 16 e	32 ( °C)
SN Tra 10 e	32 ( °C)

Avvertenze

Per aumentare lo spazio e migliorare l'estetica, la “sezione refrigerante” di questo apparecchio è posizionata all'interno della parete posteriore dello scomparto frigo. Quando l'apparecchio è in funzione, questa parete è ricoperta di brina o di gocce d'acqua a seconda che il compressore sia o meno in funzione. Non è il caso di preoccuparsi. Si tratta di un fatto normale. L'apparecchio deve essere sbrinato solo se lo strato di brina che si forma sulla parete risulti eccessivamente spesso.

Se l'apparecchio rimane inattivo per un lungo periodo (ad esempio durante le vacanze estive), sbrinare e pulire il frigorifero lasciando la porta aperta per prevenire la formazione di muffa e cattivo odore.

Disattivare completamente l'apparecchio, staccando la spina dalla presa principa operazione deve essere svolta quando si desidera pulire l'apparecchio o quando il prodotto rmane disattivato per un lungo periodo di tempo).

PARTE 7.

COMPONENTI DELL'ELETTRODOMESTICO E SCOMPARTI

ed from www 1 2 3 4 5 6 7 8 9 10 11 12 13

Questa presentazione è puramente informativa sui componenti dell'apparecchio. I componenti potrebbero variare secondo il modello dell'apparecchio.

1) SCOMPARTO CONGELATORE
2) VASSOIO PER IL GHIACCIO (*)
3) RIPIANO DEL FRIGO
4) COPERCHIO DELLO SCOMPARTO FRUTTA E VERDURA (VETRO DI SICUREZZA)
5) SCOMPARTO FRUTTA E VERDURA
6) PIEDINI REGOLABILI DESTRO E SINISTRO
7) RIPIANO PER LE BOTTIGLIE

8) RIPIANO CENTRALE
9) RIPIANO PER LE UOVA
10) SCOMPARTO PER IL BURRO
11) COPERTURA SCOMPARTO PER IL BURRO
12) INTERRUTTORE LUCE
13) TERMOSTATO

Istruzioni per l'installazione

! Prima dell'installazione, leggere attentamente le istruzioni.
! Fissare il frigorifero/freezer solamente in mobili da cucina già installati.
! Se necessario, invertire l'apertura porta secondo le istruzioni.

1. Vedere la fig. A per i componenti all'inserimento.
2. Inserire il piano di finitura ^1 e fissarlo utilizzando le viti ^6 . (fig. D)
3. Far passare il cavo di alimentazione attraverso l'apertura di ventilazione e posizionarlo in modo che l'apparecchio possa essere facilmente collegato alla presa una volta installato. (fig. C)
4. Estrarre la guarnizione di regolazione sul pannello laterale dell'apparecchio e farla aderire al lato opposto della cerniere dello sportello. (fig.D - fig.E)
5. Sollevare l'apparecchio e infilarlo nel mobile cucina.
6. Spingere l'apparecchio dal lato opposto delle cerniere della porta facendo in modo che la guarnizione di finitura ^2 copra lo spazio tra l'apparecchio e il mobile cucina.
7. Allineare i piedini frontali con la superficie frontale del mobile cucina. (fig. F)
8. Fissare i piedini frontali utilizzando le viti ^5 . (fig. F)
9. Fissare il piano di finitura ^1 utilizzando le viti ^b . (fig. G)
10. Fissare le guide ^3 alla porta dell'apparecchio con le viti ^6 . (fig. H)
11. Inclinare la porta dell'apparecchio verso la porta del mobile aperta ad angolo retto.
12. Infilare i binari ^4 nelle guide ^3 allineando la scanalatura (fig. H)
13. Fissare i binari ^4 alla porta del mobile con le viti ^5 . (fig. H)
14. Lasciare una distanza di 1-2 mm dal lato maniglia tra l'apparecchio stesso e la porta del mobile regolando le guide ^3 . Ciò è determinante per il funzionamento dell'apparecchio. (fig.H)

① ② ④ ③ sari ⑤ Ø4x17 ⑥ Ø4.2x9.5

Figure.A

min. 200 cm² min. 200 cm²

FFigure B

550 min. 200 cm² 560-570 max. 2100 B 90° min. 200 cm² A [mm] A B 875 875-895 1020 1020-1040 1225 1225-1245

Figure C

Inversione apertura porta

1. Aprire la porta dell'apparecchio ^14 e la porta del freezer ^11 . (fig. J)
2. Smontare la cerniera della porta del freezer ^12 e posizionare la porta del freezer ^11 in un luogo sicuro. (fig. J)
3. Smontare la chiusura della porta del freezer ^15 e montarla sul lato opposto. (fig. J)
4. Posizionare la porta del freezer ^1 per tenere la maniglia vicina alla chiusura della porta del freezer ^13 ed inserire gli assi superiori nel foro del mobile / gli assi inferiori nella cerniera della porta del freezer ^12 e quindi montare la cerniera della porta del freezer ^12 sul lato opposto della posizione originale. (fig. J)
5. Smontare la cerniera della porta ^15 e posizionare la porta dell'apparecchio ^14 in un luogo sicuro. (fig.. K)
6. Svitare il perno della cerniera della porta ^16 ed avvitarlo strettamente sul lato opposto e posizionarlo in un luogo sicuro. (fig.K.a)
7. Spostare il perno inferiore della porta ^18 sul lato opposto. (fig. K.b)
8. Spostare i tappi dei fori ^17 sul lato opposto. (fig. K.c)
9. Posizionare la porta dell'apparecchio ^14 sopra il perno inferiore della porta ^18 ed inserire il perno della cerniera della porta ^16 nel foro della cerniera sulla porta dell'apparecchio ^14 e quindi avvitare bene la cerniera della porta ^15 sul lato opposto della posizione originale. (fig. K)

PARTE 7. DATI TECNICI

Marca	PROLINE
Categoria prodotto Frigorifero - Congelatore
Tipo di installazione A incasso
Livello di qualità	***
Frequenza 50 Hz
Spia di accensione 15 W
Volume netto congelatore 17 L
Volume netto frigorifero 175 L
Capacità di congelamento (kg / 24ore) 2 kg
Tensione 220 - 240 V
Classe climatica BGN (16 °C - 32°C)
Classe energetica A+
Peso lordo (kg) 37,5
Consumo energetico annuo (kWh / 24ora) 0,602
Consumo energetico annuo (kW / anno) 220
Corrente (A) 0,7
Gas refrigerante R600a / 42g
Dimensioni (L x P x H)	540 x 545 x 1225
Isolamento gas Cyclo pentane

Indice

ANTES DE USAR EL APARATO....76

Ajuste del Termostato 79

Accesorios 80

Ajuste del Termostato
