| Tipo de producto | Sistema de videovigilancia inalámbrico con monitor táctil |
| Marca | Perel |
| Modelo | CCTVSETW1 |
| Dimensiones de la cámara | 151 x 74 x 49 mm |
| Dimensiones del monitor | 184 x 128 x 28 mm |
| Peso total | 1600 g |
| Alimentación | 5 Vcc / 1 A (adaptador incluido) |
| Tipo de sensor | CMOS 1/4" |
| Ángulo de visión | 64° |
| Visión nocturna | 20 LEDs IR, alcance 8 m |
| Índice de protección | IP66 |
| Resolución de vídeo máx. | 640 x 480 píxeles (VGA) a 25 fps (1 cámara) |
| Compresión de vídeo | H.264 |
| Formato de vídeo | PAL |
| Transmisión de vídeo | Digital cifrada, 2,4 GHz |
| Monitor | Pantalla táctil de 7" |
| Almacenamiento | Tarjeta SDHC hasta 32 GB (no incluida) |
| Autonomía del monitor | Aproximadamente 1,5 h (batería Li-ion 1800 mAh) |
| Funciones principales | Vigilancia remota mediante la aplicación OMGuard, detección de movimiento, grabación programada, zoom digital 2x, audio bidireccional |
| Conectividad de red | Base con puerto RJ45 y Wi-Fi integrado |
| Mantenimiento y limpieza | Desconectar antes de limpiar. Proteger del polvo y del calor extremo. |
| Seguridad | No abrir la carcasa (riesgo de descarga eléctrica). Utilizar solo accesorios originales. |
| Piezas de repuesto y reparabilidad | Contacte al distribuidor. No se listan piezas de repuesto. |
Preguntas frecuentes - CCTVSETW1 Perel
Preguntas de los usuarios sobre CCTVSETW1 Perel
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Cámara de vigilancia en formato PDF gratis! Encuentra tus instrucciones CCTVSETW1 - Perel y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. CCTVSETW1 de la marca Perel.
MANUAL DE USUARIO CCTVSETW1 Perel
SISTEMA DE VIGILANCIA INALÁMBRICO CON PANTALLA TÁCTIL Y CONEXIÓN DE RED
INSTALACIÓN Y COMIENZO RÁPIDO 23

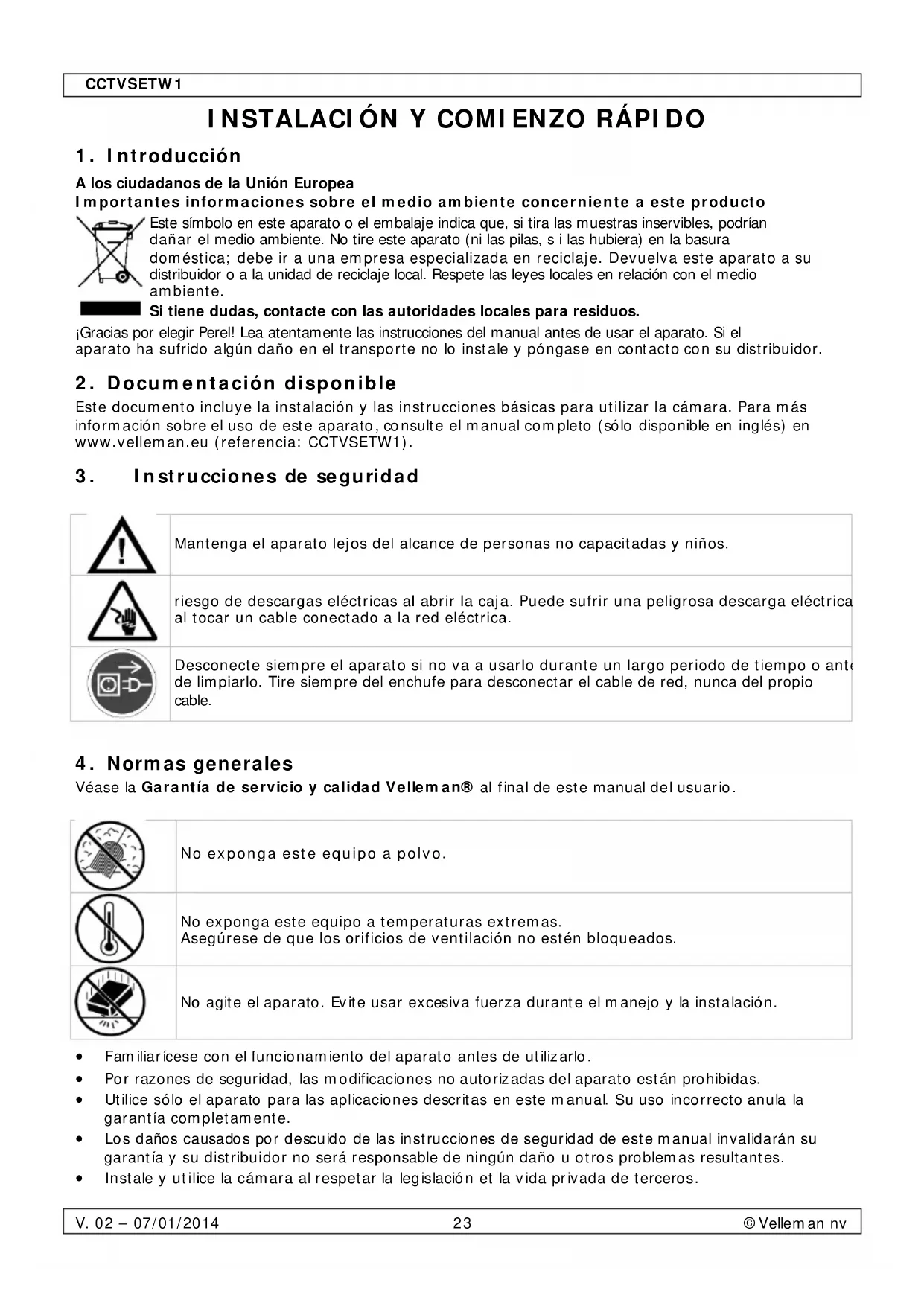

INSTALACIÓN Y COMIENZO RÁPIDO
1. Introducción
A los ciudadanos de la Unión Europea
Importantes informaciones sobre el medio ambiente concerniente a este producto
Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, s i las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.
Si tiene dudas, contacte con las autoridades locales para residuos.
¡Gracias por elegir Perel! Lea atentamente las instrucciones del manual antes de usar el aparato. Si el aparato ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.
2. Documentación disponible
Este documento incluye la instalación y las instrucciones básicas para utilizar la cámara. Para más información sobre el uso de este aparato, consulte el manual completo (sólo disponible en inglés) en www.velleman.eu (referencia: CCTVSETW1).
3. Instrucciones de seguridad
 | Mantenga el aparato lejos del alcance de personas no capacitadas y niños. |
 | riesgo de descargas eléctricas al abrir la caja. Puede sufrir una peligrosa descarga eléctrica al tocar un cable conectado a la red eléctrica. |
 | Desconecte siempre el aparato si no va a usarlo durante un largo periodo de tiempo o ante de limpiarlo. Tire siempre del enchufe para desconectar el cable de red, nunca del propio cable. |
4. Normas generales
Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.
 | No exponga este equipo a polvo. |
 | No exponga este equipo a temperaturas extremas.Asegúrese de que los orificios de ventilación no estén bloqueados. |
 | No agite el aparato. Evite usar excesiva fuerza durante el manejo y la instalación. |
- Familiarícese con el funcionamiento del aparato antes de utilizarlo.
- Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas.
- Utilice sólo el aparato para las aplicaciones descritas en este manual. Su uso incorrecto anula la garantía completamente.
- Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
- Instale y utilice la cámara al respetar la legislación et la vida privada de terceros.
CCTVSETW1
- Guarde este manual del usuario para cuando necesite consultarlo.
5. Descripción
Véase las figuras en la página 2 de este manual del usuario.
Monitor (parte trasera)
| 1 | ranura para la antena |
| 2 | botón de reinicialización (reset) |
| 3 | interruptor ON/OFF |
| 4 | ranura para tarjeta SD |
| 5 | conexión del adaptador de red AC |
| 6 | soporte de cámara |
soporte
| 7 | estación dock |
| 8 | conexión RJ45 |
| 9 | conexión del adaptador de red AC |
Cámara (parte frontal)
| 10 | estado de alimentación |
| 11 | estado de enlace |
| 12 | sensor luminoso |
Cámara (parte trasera)
| 13 | conexión para la antena |
| 14 | micrófono |
| 15 | cable de alimentación |
| 16 | botón de alimentación/enlace |
6. Instalar la cámara
Herramientas necesarias
- taladro eléctrico
- bro ca de 5mm
- broca de 15mm
• destornillador con punta Philips, n° 2
Normas generales
- Someta la cámara a prueba antes de instalarla en su lugar definitivo.
- Monte la cámara en un una altura de aproximadamente 2.5m.
- Instale la cámara de tal manera que no le dé la luz solar directa en la óptica porque esto disminuiría la calidad de las imágenes.
- Para grabar de noche no dirija la cámara hacia un cristal transparente porque disminuiría la calidad de las imágenes.
- No apunte la cámara hacia arbustos, ramas u objetos que se puedan mover en caso de viento. Si no, el aparato podría activarse automáticamente y realizar grabaciones innecesarias si está en el modo de detección de movimientos.
Conectar la cámara
Consulte la imagen C en la página 4.
- Extienda la antena.
- Conecte el adaptador de red a la cámara.
V. 02 - 07/01/2014
24
© Velleman nv
CCTVSETW1
- Enchufe el aparato a una toma eléctrica adecuada.
Conectar el monitor
Consulte la imagen D en la página 4.
- Introduzca una tarjeta SD en el monitor [5] (máx. 32 Gb).
- Conecte el adaptador de red al monitor y enchufe el aparato a una toma eléctrica adecuada.
-
Despliegue el pie de la cámara [4].
-
Mantenga pulsado el botón ON/OFF unos 3-4 segundos [2]. Una pantalla de bienvenida se visualizará unos segundos. Luego, aparecerá la visualización en directo.
Montaje de la cámara
Consulte las imágenes de B1 a B3 en la página 3.
- Fije el soporte de la cámara a una altura de aproximadamente 2.5 m.
- Desatornille el tornillo moleteado.
- Seleccione el ángulo de visión deseado y fije la junta.
- Fije la cámara al soporte.
Observación: tarjeta SD
- Si quiere grabar vídeos largos, utilice una tarjeta SD de alta capacidad.
- Desactive siempre el monitor antes de quitar la tarjeta SD.
7. Uso

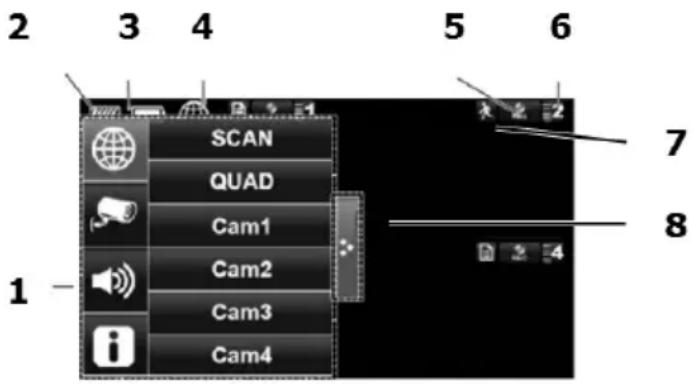

Visualización en pantalla
2 estado de la memoria de la tarjeta SD
3 estado de la batería
4 estado de la conexión internet
5 estado de la grabación
6 número de la cámara – intensidad de la señal
7 indicador de detección de movimiento
8 pestaña del menú desplegable
Activar el monitor
- Mantenga pulsado el botón ON/OFF unos 3-4 segundos.
Una pantalla de bienvenida se visualizará unos segundos. Luego, aparecerá la visualización en directo.
Desactivar el monitor
- Mantenga pulsado el botón ON/OFF hasta que la pantalla se desactive.
Modos de visualización: « quad view » y « full screen »
- Al activar el monitor, se activa el modo « quad view » (visualización simultánea de las imágenes de máx. cuatro cámaras).
- Toque una de las imágenes para conmutar al modo « full screen » (pantalla completa).
- Toque la imagen para volver al modo « quad view »
La función « zoom » (acercar/ alejar)
- Esta opción sólo funciona en el modo « full screen ».
- Si el monitor está en el modo « quad view », toque una de las imágenes para conmutar al modo « full screen ».
• Toque el icono de acercar/alejar.
CCTVSETW1
- Seleccione la zona que quiere acercar.
o Toque el icono de alejar para desactivar la opción.
o Vuelva a tocar para volver al modo « full screen ».
Grabación manual
- En el modo « quad view », toque el icono de grabación.
- El icono parpadea durante la grabación.
- Vuelva a tocar el icono para desactivar la grabación.
También es posible programar una grabación. Para más información, consulte el manual completo en www.velleman.eu (referencia: CCTVSETW1).
El menú
El monitor incluye un menú en pantalla (OSD).
Este menú le permite configurar el aparato.
Para mostrar u ocultar el menú, toque brevemente el botón ON/OFF.
El menú se visualizará durante unos 30 segundos.
Reproducción
Para visualizar un vídeo grabado:
- En la pantalla, toque y luego
- Seleccione el día que quiere visualizar en el calendario. Los días con el vídeo resaltan.
- Si fuera necesario, utilice la barra de desplazamiento de la parte derecha para desplazarse por las grabaciones.
- Toque la grabación que desee visualizar. La grabación se visualiza en la pantalla.
o Toque cualquier zona vacía en la pantalla para visualizar la barra de progreso.
o Arrastre la barra de progreso para avanzar o retroceder de forma rápida.
o Toque cualquier zona vacía en la pantalla para ocultar la barra de progreso.
Vigilancia a distancia
- Puede acceder a la cámara desde su teléfono móvil con la aplicación OMGuard (disponible para iPhone, iPod, iPad y dispositivos Android).
- Esto sólo funciona si el monitor está en la estación dock y si ha activado la opción "Connect to Internet".
- Para más información, consulte el manual completo en www.velleman.eu (referencia: CCTVSETW1).
Iconos y botones
La pantalla incluye unos iconos y botones:
| Icono | Nombre | Función |
 | Pantalla de inicio | En un menú: Toque este icono para volver a la pantalla de inic io. |
 | Volver | En un menú: Toque este icono para retroceder un nivel en el menú. |
 | Modo cámara | Toque este icono para seleccionar uno de los modos de funcionamiento:- scan mode (modo de exploración)- quad view (visualiz ación simultánea de las imágenes de hasta cuatro cámaras)- full screen (pantalla completa) |
 | Configuración | Toque este icono para entrar en el menú de configuración |
 | Volumen | Toque este icono para ajustar el volumen de la cámara. |
| CCTVSETW 1 | |||
| I cono | Nombre | Función | |
 | Capacidad SD | Visualiza el espacio disponible en la tarjeta SD. | |
| Estado de la batería | Visualiza el nivel de la batería. | ||
 | Número de la cámara | Visualiza el número de la cámara y la intensidad de la señal. | |
 | Estado de grabación | Toque este icono para activar la grabación de manera manual. está equipado con luz de estado:- luz encendida: no está grabando- luz intermitente: está grabando | |
 | Conexión a internet | Se visualiza si el aparato está conectado a internet. | |
 | Conexión a intranet | Se visualiza si el aparato está conectado a intranet. | |
 | Visualización a distancia | Se visualiza si la visualización remota está activada. | |
 | Detección de movimiento | Parpadea si el aparato está grabando después de la detección de movimiento. | |
 | Grabación programado | Se visualiza si una grabación programada está activada. | |
 | Pestaña del menú desplegable | Toque este icono para abrir o cerrar menús desplegables. | |
 | No incorpora una tarjeta SD | Se visualiza si la tarjeta SD falta o está dañada. | |
 | Acercar | Toque este icono para acercar una imagen. | |
| Alejar | Toque este icono para alejar una imagen. | ||
Para más información, consulte el manual completo en www.velleman.eu (referencia: CCTVSETW1).
8. Ajustes avanzados
Este menú incluye ajustes para:
- La configuración de la cámara (enlazar, activación de la cámara, brillo)
- La grabación (detección de movimiento, grabación programada)
- La configuración de la red (internet, código de seguridad, información sobre la red)
• La alarma (duración, melodía) - La configuración del sistema (ahorro de energía, bloqueo automático de la pantalla, instalación de una versión mejorada, idioma)
Para más información, consulte el manual completo en www.velleman.eu (referencia: CCTVSETW1).
- Especificaciones
| sistema de vídeo | PAL |
| formato de compresión vídeo | H.264 |
| transmisión de vídeo | transmisión digital codificada de 2.4 GHz |
| cámara | elemento de imagen: sensor CMOS de 1/4" |
| óptica: 3.6 mm | |
| ángulo de visión: 64° | |
| visión nocturna: 20 LEDs IR (alcance: 8m) | |
| grado de protección n IP: IP66 |
CCTVSETW 1
| frecuencia de grabación máx. | 1 cámara: 640 x 480 píxeles (VGA) (25 FPS) |
| varias cámaras 320 x 240 píxeles (QVGA) (25 FPS) | |
| batería (monitor) | capacidad: 1800 mAh Li-ion (3.7 V) |
| autonomía: máx. 1.5 h | |
| monitor | 7", pantalla táctil |
| grabación | en tarjeta SDHC (no incl.) (máx. 32 GB) |
| modo de grabación | manual / temporizador / sensor de movimiento |
| audio | micrófono incorporado |
| conexión de red | con estación dock |
| vigilancia a distancia plug-and-play con las aplicaciones smartphone | |
| zoom digital 2x | |
| detección de pérdida de la señal | sí |
| alimentación (estación dock) | 5 Vdc / 1 A |
| dimensiones | cámara: 151 x 74 x 49 mm |
| monitor: 184 x 128 x 28 mm | |
| peso | 1600 g |
Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato.
Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.perel.eu.
Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.
Windows, Windows XP, Windows 2000, Windows Vista, Windows Aero, Windows 7, Windows 8, Windows Mobile, Windows Server son marcas registradas de Microsoft Corporation en los Estados Unidos y otros países.
iPad, iPod, iPod touch, iPhone, Mac, iMac, MacBook, PowerBook, Power Mac, Mac OS son marcas comerciales de Apple Inc., registradas en EE.UU. y otros países.
Android es una marca comercial de Google Inc.
© DERECHOS DE AUTOR
Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin previo permiso escrito del derecho habiente.
Garantía de servicio y calidad Velleman®
Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).
Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):
- Todos lós productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;
- Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso
completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.
Por consiguiente, están excluidos entre otras cosas:
- todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias;
- partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada);
- defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.;
- defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;
- daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);
- daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;
- daños causados por una protección insuficiente al transportar el aparato. - daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®;
- se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.
- Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;
- Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;
- Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.
- Cualquier gesto comercial no disminuye estos derechos.
La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).
DE
Declaración de conformidad R&TTE
Nosotros, Velleman NV Dirección: Legen Heirweg, 33
9890 Gavere
Bélgica
1
declaramos bajo nuestra sola responsabilidad que el producto mencionado a
continuación:
Marca: Perel
Denominación comercial: SISTEMA DE VIGILANCIA INALÁMBRICO CON PANTALLA TÁCTIL, FUNCIÓN DE GRABACIÓN Y
CONEXIÓN DE RED CCTVSETW1
Tipo o modelo:
cumple los requisitos esenciales y las otras estipulaciones relevantes de la Directiva R&TTE (2011/65/EU).
Es conforme a las siguientes normas:
GPSD: EN 60950-1:2006 +A11:2009 +A1:2010 +A12:2011
EMC: EN 301 489-1 V1.9.2 EN 301 489-14 V2.2.1
R&TTE: EN 300 328 V1.7.1
Alimentación: KSAS0060500100VED
LVD: EN 60950-1:2006 +A11:2009 +A1:2010 +A12:2011
EMC: EN55013:2001 +A1:2003 +A2:2006 EN 55020:2007 +A11:2011
EN 55022:2010 EN 55024:2010
EN 61000-3-2:2006 +A1:2009 +A2:2009 EN 61000-3-3:2008
Los datos técnicos están disponibles y pueden ser solicitados a la dirección de arriba.
Lugar y fecha de emisión:
Gavere, 20/12/2013
Responsable de la empresa:
