RX6DR light - Juguete radiocontrolado MULTIPLEX - Manual de uso y guía de instrucciones gratis

Marca	MULTIPLEX
Modelo	RX6DR light
Categoría	Receptor para modelos reducidos
Tipo de producto	Receptor 2,4 GHz M-LINK
Número de canales	6
Sistema de recepción	2,4 GHz FHSS M-LINK (Frequency Hopping Spread Spectrum)
Tensión de alimentación	3,5 V - 9,0 V
Consumo eléctrico	Aprox. 10 mA (sin servos)
Dimensiones	Aprox. 38,0 x 28,0 x 11,5 mm
Peso	10 g
Longitud de los cables	Alimentación: aprox. 10 cm (x2) ; Antena: aprox. 3 cm (x2)
Temperatura de funcionamiento	-20°C a +55°C
Resolución de la señal	12 bit, 3872 pasos
Duración del pulso	Respuesta rápida: 14 ms ; Estándar: 21 ms
Función Diversity	Doble receptor independiente para calidad de recepción óptima
Disposición de las salidas	Inline, adaptada a fuselajes estrechos
Funciones de seguridad	HOLD y FAIL-SAFE programables
Indicadores	Botón SET y LED integrados para sincronización y diagnóstico
Alimentación recomendada	4-6 elementos NiCd/NiMH o 2S LiPo/LiIo
Compatibilidad	Emisores MULTIPLEX M-LINK (ROYALpro, COCKPIT SX, etc.)
Garantía	Según las leyes vigentes ; cubre defectos de fabricación
Reciclaje	No tirar con los residuos domésticos ; depositar en un punto de recogida

Preguntas frecuentes - RX6DR light MULTIPLEX

¿Cómo realizar el binding (sincronización) del receptor con el emisor?

Acerque el emisor y el receptor. Ponga el emisor en modo binding (consulte su manual). Presione y mantenga el botón SET en el receptor, luego enciéndalo. Suelte el botón SET: el LED parpadea rápidamente (código 2). Después de unos segundos, el LED parpadea lentamente (código 3) indicando la sincronización exitosa.

¿Qué hacer si el LED del receptor permanece encendido fijo después de encenderlo?

Esto significa que el receptor no recibe señal M-LINK (código 1). Verifique que el emisor esté encendido y en modo normal, que el binding se haya realizado y que la distancia no sea demasiado grande. Reduzca la distancia y repita el binding si es necesario.

¿Cómo programar la función FAIL-SAFE?

Coloque los mandos del emisor en la posición deseada para cada servo (ej: motor apagado, superficies de mando en neutro). Presione brevemente el botón SET del receptor (0,5 a 1 segundo). El LED parpadea para confirmar (código 5). Las posiciones se memorizan. Pruebe apagando el emisor: después de 0,75 s los servos deben adoptar esas posiciones.

¿Cuál es la tensión de alimentación aceptable y qué tipo de batería usar?

El receptor acepta una tensión de 3,5 V a 9,0 V. Puede usar 4 a 6 elementos NiCd/NiMH (NiXX) o 2S LiPo/LiIo. Verifique que los servos y otros equipos soporten la tensión elegida.

¿Cómo realizar una prueba de alcance?

Active el modo 'prueba de alcance' en su emisor (potencia reducida). Con la ayuda de una persona, aléjese al menos 50 metros manteniendo el emisor y el modelo a 1 m del suelo. Observe los servos: no deben temblar ni reaccionar de forma errática. Repita la prueba con el motor encendido.

¿Cómo restablecer el receptor a los parámetros de fábrica (RESET)?

Mantenga presionado el botón SET durante al menos 10 segundos. El LED se apaga y luego se enciende después de 2 segundos, luego se apaga nuevamente. Cuando el LED parpadea (código 5), el reset se ha realizado correctamente. Deberá repetir el binding con el emisor.

¿Cuál es el significado de los diferentes códigos LED?

LED apagado (código 0) = tensión demasiado baja. LED fijo (código 1) = sin recepción. Parpadeo rápido (código 2) = binding en curso. Parpadeo lento (código 3) = funcionamiento normal. Parpadeo de confirmación (código 5) = acción validada.

¿Dónde colocar las antenas para una recepción óptima?

Coloque las dos antenas de manera que formen un ángulo de 90° entre sí, alejadas de partes conductoras (metal, carbono). Los extremos de la antena (30 mm) deben estar libres. Aleje la antena de los cables de los servos y de la alimentación al menos 150 mm.

¿Puedo usar este receptor con otro emisor que no sea MULTIPLEX?

No, el receptor RX6DR light funciona exclusivamente con emisores que utilizan la tecnología MULTIPLEX M-LINK (lista en el manual: ROYALpro, COCKPIT SX, etc.). No es compatible con otras marcas.

¿Qué hacer en caso de pérdida de enlace en vuelo?

El receptor pasa al modo HOLD (mantenimiento de los últimos comandos válidos) durante 0,75 segundos, luego a FAIL-SAFE si está programado. Si el enlace no se restablece, el modelo ejecutará las posiciones FAIL-SAFE. Verifique regularmente el alcance y las conexiones.

MANUAL DE USUARIO RX6DR light MULTIPLEX

ES Instrucciones 19 - 22

Este manual de instrucciones forma parte del producto. Contiene información muy importante y recomendaciones de seguridad. Por tanto, téngalo siempre al alcance de la mano y entreguelo con el producto si vende éste a una tercera persona.

1. DATOS TÉCNICOS

	RX-6-DR lightM-LINK	RX-7-DR lightM-LINK
Referencia	# 5 5809 # 5	5810
Sistema de recepción	2,4 GHz. FHSS M-LINKFrequency Hopping Spread Spectrum /Salto de frecuencia en banda anchaMULTIPLEX-LINK
Número de canales	6	7
Pulsos de servos	Respuesta rápida: 14 ms.Standard: 21 ms.
Resolución de señal	12 bit, 3872 pasos
Consumo	Aprox. 10 mA. (sin Servos)
Longitud de antena y cableado	Cableado: Aprox. 10 cm. (2 x)Antena: Aprox. 3 cm. (2 x)
Voltaje de trabajo	3,5 V. ... 9,0 V.→ 4 - 6 elem. NiCad / NiMH (NiXX)→ 2S LiPo / Lilon
Temperatura de funcionamiento	- 20°C. ... + 55°C.
Peso	10 gr.
Dimensiones	Aprox. 38,0 x 28,0 x 11,5 mm.

2. PECULIARIDADES

• Pequeño receptor universal de 6 o 7 canales con tecnología MULTIPLEX 2,4 GHz. M-LINK, especialmente útil para su empleo en pequeños modelos.
• Receptor dual: En el receptor se han integrado dos circuitos de recepción completos que funcionan en paralelo (Receptor-Diversity). Esto proporciona una muy buena calidad de recepción al minimizar los efectos de la direccionalidad.
• Conectores en línea: Permite su utilización incluso en fuselajes angostos (P. ej. F3B, F3J, ...).
• Función HOLD / FAIL-SAFE.
• Tecla SET y LED integrados: Para la asociación (binding), programación FAIL-SAFE, RESET e información de estado y funcionamiento.

3. CONSEJOS DE SEGURIDAD

Lea las instrucciones antes de su uso.
Sólo para su uso en su ámbito de utilización (→ 4.).
⑧ Dimensione la alimentación suficientemente (→ 6.).
⑧ Respete los consejos de instalación (→ 9.).
Realice pruebas de alcance periódicamente (→ 10.).

4. ÁMBITO DE UTILIZACIÓN

El receptor RX-6/7-DR light M-LINK está diseñado para ser usado, exclusivamente, en el ámbito del modelismo. Su utilización, por ejemplo, en entornos industriales o transporte de personas está totalmente prohibido.

Tecnicamente hablando, un receptor como el RX-6/7-DR light M-LINK, que ha sido diseñado para obtener el menor tamaño y el peso más ligero posible, no pueden esperarse las mismas capacidades de recepción de un receptor tecnicamente más complejo y de mayor tamaño y precio. Siempre que se pueda utilizar un receptor de mayor tamaño, por razones de seguridad, debe usarse uno de este tipo. Mediante una cuidadosa distribución y selección de todos los componentes RC, así como de la ubicación de las dos antenas del receptor, también puede utilarse un receptor pequeño, como los RX-6/7-DR light M-LINK, en condiciones normales para obtener excelentes capacidades de recepción.

5. COMPATIBILIDAD

Los receptores 2,4 GHz. RX-6/7-DR light M-LINK solo pueden se manejados con emisoras, que funcionen con la técnica de transmisión MULTIPLEX M-LINK. A Junio de 2009 estas son:

• ROYALpro 7, 9 y 16 M-LINK.
- ROYALevo o pro 7, 9 y 12 con la versión de firmware V3.xx y el módulo RF 2,4 GHz. HFM4 M-LINK.
• PROFImc 3010, 3030 y 4000 con el módulo RF 2,4 GHz. HFM3 M-LINK.
- COCKPIT SX M-LINK.
- Emisoras MULTIPLEX con el módulo RF 2,4 GHz. HFMx M-LINK.

6. ALIMENTACIÓN

El receptor RX-6/7-DR light M-LINK trabaja con un amplio rango de voltaje desde los 3,5 V. hasta los 9,0 V., lo que implica baterías de recepción con 4 - 6 elementos NiXX o 2S LiPo / 2S Lilon.

- Nota: Si utiliza una batería de 5 (6) elementos NiXX, compruebe que todos los servos, giróscopo y el resto de componentes conectados pueden funcionar con hasta 7,5 V. (9,0 V.) según el fabricante. Si utiliza una batería 2S LiPo (2S Lilon), compruebe que todos los servos, giróscopo y el resto de componentes conectados pueden funcionar con hasta 8,4 V. (8,2 V.) según el fabricante.

⑧ Nota: Compruebe que la alimentación esté intacta

Una alimentación en perfectas condiciones y dimensionada de manera suficiente, es imprescindible para un correcto y seguro funcionamiento del modelo:

• Use solo baterías para el receptor recién cargadas, con un mantenimiento correcto y equilibradas, y con la suficiente capacidad.
• La sección de los cables debe ser suficiente. Mantenga su longitud lo más corta posible y use los menos conectores posibles.
• Use interruptores de la mayor calidad.
• Los micro cortes de la alimentación, de pocos milisegundos, no afectan al funcionamiento del receptor. Caídas de tensión más largas por debajo de 3,5 V. podrían producir un reinicio del receptor, provocando breves cortes en la recepción. Puede deberse a baterías agotadas, con poca carga o defectuosas, cables con sección insuficiente, falsos contactos o un sistema BEC sobrecargado o defectuoso.

7. CONEXIONES DEL RECEPTOR

El receptor utiliza conectores UNI. Son compatibles con los conectores de la mayoría de los fabricantes de equipos de radio (P. ej., HiTEC, robbe/Futaba, Graupner/JR).

Los conectores del receptor están marcados como sigue:

1, 2, 3 ... 6(... 7)	Servos de los canales 1, 2, 3 ... 6(... 7)
B	Conexión de la batería del receptor(También posible en las salidas 1 ... 6 (... 7)).En el RX-6-DR light M-LINK está duplicada

Al conectar baterías de receptor, servos, regulador, ... compruebe que el conector encaja en el sentido correcto y, especialmente, que las señales de los pines del conector son compatibles: ¡(Vea el símbolo en el receptor)!

8. PUESTA EN MARCHA Y FUNCIONES

8.1 Códigos LED

Código LED	Descripción
LED Code 0LED OFF	Voltaje de la batería demasiado bajo
LED Code 1LED ON	Sin recepción
LED Code 21,6 sec	Asociación en curso (binding)
LED Code 31,6 sec	Funcionamiento de recepción normal
LED Code 51,6 sec	Señal de confirmación

8.2 Asociación (binding)

Durante la primera puesta en marcha debe asociarse el receptor a la emisora. Este proceso se conoce como "binding" (asociación).

⑧ Nota:

Durante el proceso de asociación se desconecta la entrega de señales a las salidas de los servos. Esto implica que los servos no se mueven y quedan "libres", con los reguladores nuevos para motores eléctricos, el motor queda apagado debido a la ausencia de impulsos. ¡Aun así debe fijar el modelo y mantener una distancia de seguridad prudente!

El proceso de asociación es necesario en los siguientes casos:

• Primera puesta en marcha del receptor (→ 8.2.1).
• Tras hacer un RESET al receptor (→ 8.5).
• Tras modificar los ajustes de la emisora relativos a "Fast response". Encontrará más información para ello en el manual de instrucciones de su emisora o del módulo RF.
• Limitación de funcionamiento con frecuencias restringidas debido a normativas nacionales de los distintos países ("Modo Francia"):

Todas las emisoras M-LINK pueden configurarse para trabajar en el modo denominado "Modo Francia". A continuación, también debe volver a asociarse el receptor para que pase a trabajar en "Modo Francia".

- Cuando el receptor deba ser controlado mediante otra emisora M-LINK.

8.2.1 Desarrollo del procedimiento de asociación

1. Para la asociación (binding), tanto la emisora como el receptor deben activarse en modo asociación:

a. Coloque la emisora y la antena del receptor a poca distancia.
b. Encienda la emisora en modo asociación ON.

- Nota: Consulte el manual de instrucciones de su emisora M-LINK o del módulo RF.

c. Encienda el receptor RX-6/7-DR light M-LINK en modo asociación ON:

• Pulse, y mantenga pulsada, la tecla SET de la parte superior del receptor.
• Encienda el receptor o conecte la batería.
• Suelte ahora la tecla SET:

⇒ El proceso de asociación arranca, el LED del receptor parpadea con mayor frecuencia. (Código LED 2 → 8.1).

1. Una vez asociados el receptor y la emisora, ambos pasan automáticamente al modo normal de emisión y recepción:

⇒ EI LED del receptor parpadea lentamente (Código LED 3 → 8.1).

- Nota: Normalmente, el proceso de asociación solo tarda unos segundos.

8.2.2 Busqueda y solución de errores durante la asociación Error:

El LED del receptor parpadea durante la asociación tras unos segundos con una frecuencia mayor aún.

Causa:

No se ha encontrado ninguna señal M-LINK con la suficiente intensidad.

Solución del error:

• Disminuya la distancia entre la emisora y las antenas del receptor.
• Asegúrese de que la emisora se ha encendido con el modo de asociación activo.
• Repita el proceso de asociación.

8.3 Encendido y apagado del receptor en funcionamiento normal

8.3.1 Orden al ENCENDER y APAGAR

Para encender el equipo R/C, proceda del siguiente modo:

1. Encienda la emisora.
2. Encienda el receptor.
3. EI LED del receptor parpadea regular y lentamente (Código LED 3 → 8.1):

⇒ Se recibe una señal M-LINK, el sistema R/C está listo para funcionar.

Para apagar el equipo R/C, proceda del siguiente modo:

1. Apague el receptor.
2. Apague después su emisora.

8.3.2 Busqueda y solución de errores al ENCENDER Error:

El LED del receptor se ilumina permanentemente tras el encendido (Código LED 1 → 8.1), pero no parpadea.

Causa:

No se recibe una señal M-LINK.

Solución del error:

• ¿Está encendida la emisora?
• ¿La emisora emite señales M-LINK?
• ¿Están asociados el receptor y la emisora entre si?
• ¿Se ha realizado un RESET al receptor (→ 8.5)?

- ¿Se han producido modificaciones en el ajuste "Fast response" (→ 8.2)?

Error:

El LED del receptor se queda apagado tras el encendido (Código LED 0 → 8.1).

Causa:

La alimentación (voltaje de la batería) es demasiado débil.

Solución del error:

- Recargue, o sustituya, la batería del receptor y/o principal.

8.4 HOLD y FAIL-SAFE

Cuando el receptor detecta datos interferidos, los últimos datos recibidos serán los que se entreguen a los servos y se puentea la pérdida de señal (HOLD).

El ajuste del FAIL-SAFE implica que, en caso de interferencias, los servos toman una posición determinada transcurrido el intervalo HOLD (0,75 segundos).

Con los valores de fábrica y tras un RESET, el FAIL-SAFE está desconectado y se activa al configurar por primera vez los valores de FAIL-SAFE. El FAIL-SAFE se configura con la tecla SET del receptor.

- Nota: Con las emisoras del tipo COCKPIT SX M-LINK y las ROYALevo / pro / M-LINK puede configurar el FAIL-SAFE directamente desde las emisoras.

Si desea desactivar de nuevo el FAIL-SAFE, tendrá que reiniciar el receptor a los valores de fábrica (RESET → 8.5). ¡Tras un RESET debe repetir el proceso de asociación (→ 8.2.1)!

⑧ Nota: ¡Active siempre el FAIL-SAFE!

Por motivos de seguridad, le recomendamos que siempre active el FAIL-SAFE y compruebe, que la posición de los servos en estos casos no provoquen una situación crítica del modelo (P. ej.: motor al ralentí / motor eléctrico apagado, timones en neutro, aerofrenos fuera, gancho de remolque abierto, ...).

Definir las posiciones FAIL-SAFE:

Ponga todos los servos (y el regulador del motor) en la posición deseada con su emisora. Pulse la tecla SET brevemente (entre 0,5 y 1 segundo). La posición de los servos quedará memorizada, el LED de estado parpadea como confirmación (Código LED 5 → 8.1).

Tras 16 segundos en FAIL-SAFE, los servos dejarán de ser controlados. Los servos analógicos y algunos digitales (consultar documentación) quedarán "libres", de manera que se evite un eventual bloqueo de los servos). Los reguladores actuales se desconectarán. Algunos servos digitales seguirán "duros" y mantendrán la posición.

El FAIL-SAFE se dará por terminado tan pronto como se vuelvan a recibir señales correctas.

Probar las posiciones FAIL-SAFE:

Ponga los mandos de la emisora en otra posición distinta a la del FAIL-SAFE y apague la emisora. Los servos deberían, tras el tiempo de HOLD (0,75 segundos), moverse hasta llegar a las posiciones configuradas previamente para FAIL-SAFE.

Las posiciones de FAIL-SAFE siempre deben ser controladas y, si fuese necesario, actualizadas, por ejemplo al utilizar el receptor en otro modelo.

Comprobación de la función FAIL-SAFE:

Haga funcionar el receptor, brevemente y solo para probar la función FAIL-SAFE, con la emisora apagada. Atención: ¡El motor podría ponerse en marcha, peligro de lesiones!

8.5 Volver a los valores de fábrica, RESET

La configuración del receptor puede inicializarse con los valores de fábrica (por defecto). Todos los ajustes (P. ej., emisora asociada, posiciones de FAIL-SAFE) se perderán.

Pulse la tecla SET al menos 10 segundos (como ayuda, el LED se apaga al pulsar la tecla, se enciende de nuevo al pasar 2 segundos y se vuelve a apagar transcurridos 10 segundos).

Tras producirse el RESET el LED parpadea para emitir la señal de confirmación (Código LED 5 → 8.1).

9. NOTAS DE MONTAJE

• Proteja su receptor, especialmente si usa motores de explosión, contra las vibraciones (P. ej., envolviéndolo en espuma).
• El receptor debe ser instalado lejos, al menos 150 mm. de sistemas de encendido y otros componentes eléctricos, como por ejemplo, motores, reguladores, baterías principales, etc. Las antenas no deben discurrir cerca de estos componentes.
• Monte el receptor en el modelo de tal manera, que ambas antenas están tan alejadas como sea posible de materiales conductores y formando un ángulo de 90° la una de la otra. Instale los extremos de ambas antenas tan alejados el uno del otro como le sea posible.
• En fuselajes de material aislante (P. ej., fibra de carbono), las antenas deben ser instaladas de modo que la parte activa de éstas (los últimos 30 mm.) quede fuera del modelo.
• ¡No corte ni prolongue las antenas ni los cables!
• Las antenas no debe discurrir paralelas a los cables de los servos, cables de alimentación u otros elementos conductores (P. ej. varillas de transmisión).
• No lleve las antenas por el interior del modelo, o sobre conductores (P. ej. piezas de carbono, láminas de metal, pinturas metalizadas, etc.). Se disminuirá la recepción (¡Apantallamiento!)

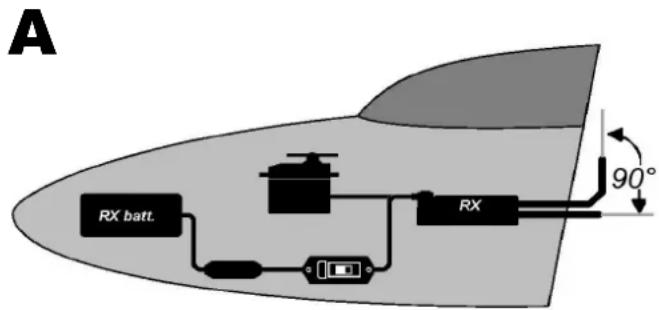

• ¡Respete el orden del montaje! (→ 14., Croquis A - C)!
• Mantenga los cables de alimentación, como P. ej. los de reguladores, motor y baterías, tan cortos como pueda.
• Use el filtro de picos (PeakFilter, # 8 5180) al utilizar sistemas de doble alimentación (diodos).
• Puede optimizar la calidad de recepción montando unas ferritas especiales (# 8 5146) o cables de desparasitado (# 8 5057) en los cables de alimentación del regulador. También es más que aconsejable el desparasitado conveniente de los motores eléctricos con escobillas (no brushless). Por ejemplo usando el kit de desparasitado (# 8 5020).

10. PRUEBA DE ALCANCE

La ejecución regular de pruebas de alcance es algo crucial - incluso usando sistemas 2,4 GHz. - para mantener el perfecto estado del equipo de radio y garantizar su funcionamiento libre de interferencias, detectando los problemas justo en su momento. Especialmente:

• Si usa componentes nuevos o sustituidos, o ha modificado la instalación del equipo de radio.
• Al utilizar componentes del equipo de radio que se hayan visto envueltos en un accidente anterior o un aterrizaje "brusco".
• Si ha observado un comportamiento anómalo del equipo de radio.

Importante:

• Haga siempre las pruebas con un ayudante que pueda observar y mantener seguro el modelo.
• Realice las pruebas de alcance, siempre que le sea posible, cuando ninguna otra emisora esté en funcionamiento.

Realización de la prueba de alcance:

1. Elija en su emisora el tipo de funcionamiento "Prueba de alcance" (consulte el manual de instrucciones de su emisora

M-LINK o del módulo RF 2,4 GHz. HFM3 M-LINK / HFM4 M-LINK / HFMx M-LINK).

1. El alcance de los receptores RX-6/7-DR light M-LINK debe ser, en pruebas de alcance, de unos 50 metros con la potencia de emisión limitada. Se habrá llegado al límite del alcance, cuando los servos comiencen a moverse "brusicamente" (a saltos).

Durante toda la prueba de alcance debe existir una línea visual entre la antena del la emisora y las del receptor (el modelo).

Mantenga la emisora y el modelo durante las pruebas de alcance aprox. 1 metro por encima del suelo.

Si dispone de esta opción en su emisora, le recomendamos que use la función automática de comprobación de servos realizándola para una sola función (por ejemplo, sobre el timón de dirección) De esta manera se garantiza un recorrido del servo proporcional y se observará mejor el límite del alcance.

Importante:

La primera prueba de alcance debe hacerse con el motor apagado. Para ello, gire el modelo en todas las direcciones y optimice la ubicación de las antenas si fuese necesario.

En una segunda prueba, con el motor en marcha y distintos regímenes de gas, el alcance no debería verse reducido sensiblemente. Si lo hace, puede sospechar de que el sistema de desparasitado no es muy eficiente (Interferencias debidas al motor, tipo de instalación, alimentación, vibraciones, ...).

11. DECLARACIÓN DE CONFORMIDAD CE

El dispositivo ha sido probado según las directivas armonizadas de la Unión Europea.

Por tanto, posee un producto que ha sido diseñado para cumplir con las regulaciones respecto la operatoria segura de dispositivos de la Unión Europea.

Encontrará la declaración de conformidad CE completa en formato PDF en nuestra página web www.multiplex-rc.de zona DOWNLOADS bajo PRODUKT-INFOS.

12. NOTAS SOBRE EL RECICLADO

Los dispositivos electrónicos señalizados con una papelera bajo una cruz, no deben ser arrojados a la basura normal, sino que se han de depositar en un contenedor para su reciclaje.

En los países de la UE (Unión Europea) los dispositivos eléctricos-electrónicos no deben ser eliminados arrojándolos en el cubo de la basura doméstica. (WEEE - es el acrónimo de Reciclado de equipos eléctricos y electrónicos en inglés. Directiva CE/96/2002). Seguro que dispone en su comunidad, o en su población, de un punto de reciclado donde depositar estos dispositivos cuando no le sean útiles. Todos los dispositivos serán recogidos gratuitamente y reciclados o eliminados de manera acorde a la normativa.

¡Con la entrega para el reciclado de sus antiguos aparatos, contribuirá enormemente al cuidado del medio ambiente!

13. GARANTÍA /

EXENCIÓN DE RESPONSABILIDAD

La empresa MULTIPLEX Modellsport GmbH & Co.KG no asume, ni puede ser responsabilizada de las perdidas, daños o indemnizaciones derivadas de una utilización o manejo erróneo durante el uso del producto, sean causados de manera directa o indirecta. Tal y como establece la ley, la responsabilidad de la empresa MULTIPLEX Modellsport GmbH & Co.KG queda limi-

tada al valor de compra del producto involucrado directamente en el suceso y siempre que haya sido fabricado por MULTIPLEX Modellsport GmbH & Co.KG. MULTIPLEX Modellsport GmbH & Co.KG quedará exenta de esta responsabilidad, tal y como dicta la ley, en los casos en los que se denote falta de mantenimiento o negligencia.

Aplicamos para nuestros productos la garantía legalmente establecida en cada momento. En caso necesario, diríjase al distribuidor autorizado donde haya comprado el producto para reclamar la garantía.

La garantía no cubrirá los posibles desperfectos ocasionados por:

• Uso inapropiado
• Revisiones técnicas erróneas, tardías, no realizadas o las llevadas a cabo en un centro no autorizado
• Conexiones erróneas
• Uso de accesorios no originales de MULTIPLEX

- Modificaciones / reparaciones no llevadas a cabo por MULTIPLEX o un servicio técnico MULTIPLEX

- Daños ocasionados por el usuario con y sin intención de causarlos

- Desperfectos causados por el desgaste natural o uso

- Funcionamiento fuera de los márgenes técnicos especificados o relacionados con la utilización de componentes de otros fabricantes.

14. MONTAJE

A RX batt. RX 90°
