MANUAL DE USUARIO TTR8633 ROADSTAR
Manualdeinstrucciones
Manualdeinstruções
INDEX
English Page 1
Deutsch Seite 7
Français Page 13
Italiano Pagina 19
Español Página 25
Portuguès Pagina 31
- Vuestro nuevo sistema ha sido construido según las normas estrictas de control de calidad ROADSTAR. Le feictamos y le damos las gracias por su elección de este aparado. Por favor leer el manual antes de poner en funcionamiento el equipo y guardar esta documentación en case de que se necesite nuevamente.
13) MANETTE DE LEVEE DU BRAS DE LECTURE
14) SÉLECTEUR VITESSE 33/45 TPM
15) SUPPORT BRAS DE LECTURE
16) SORTIE PREAMPLIFIEE (LINE-OUT)
17) ANTENNE FM
18) SÉLECTEUR AUTO-STOP
19) CÂBLEALIMENTATION
BRANCHEMENTALASOURCE D'ALIMENTATION
2) ALTOPARLANTE SINISTRO
3) SCALA SINTONIA
4) INGRESSO CUFFIE
8)ALTOPARLANTE DESTRO
9)MANOPOLAVOLUME
10) MANOPOLA SINTONIA
11) INDICATORE FM-STEREO
12)ADATTATORE 45 giri
13) LEVETTADEL BRACCIO DI LETTURA
14) SELETTORE VELOCITA' 33/45 RPM
15) SUPPORTO PICK-UP
16)USCITAPREAMPLICATA(LINE-OUT)
17) ANTENNAFM
18) SELETTOREAUTO STOP

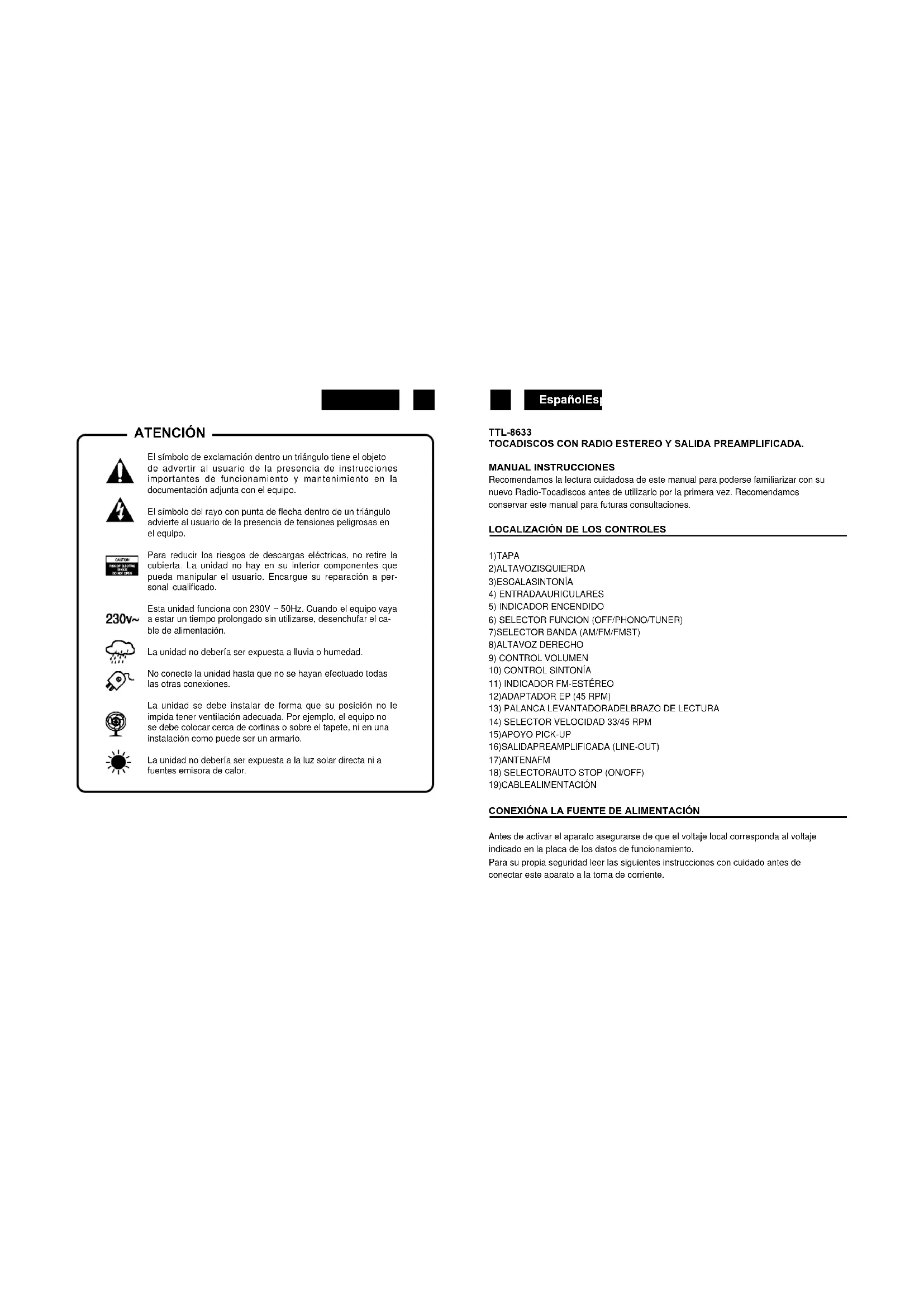

El símbolo de exclamación dentro un triángulo tiene el objeto de advertir al usuario de la presencia de instrucciones importantes de funcionamiento y mantenimiento en la documentación adjunta con el equipo.
El símbolo del rayo con punta de flecha dentro de un triángulo advierte al usuario de la presencia de tensiones peligrosas en el equipo.
Para reducir los riesgos de descargas eléctricas, no retire la cubierta. La unidad no hay en su interior componentes que pueda manipular el usuario. Encargue su reparación a personal cualificado.
Esta unidad funciona con 230V \~ 50Hz. Cuando el equipo vaya a estar un tiempo prolongado sin utilizarse, desenchufar el cable de alimentación.
La unidad no debería ser expuesta a lluvia o humedad.
No conecte la unidad hasta que no se hayan efectuado todas las otras conexiones.
La unidad se debe instalar de forma que su posición no le impida tener ventilación adecuada. Por ejemplo, el equipo no se debe colocar cerca de cortinas o sobre el tapete, ni en una instalación como puede ser un armario.
La unidad no debería ser expuesta a la luz solar directa ni a fuentes emisora de calor.
EspañolEs
TTL-8633
TOCADISCOS CON RADIO ESTEREO Y SALIDA PREAMPLIFICADA.
MANUAL INSTRUCCIONES
Recomendamos la lectura cuidadosa de este manual para poderse familiarizar con su nuevo Radio-Tocadiscos antes de utilizarlo por la primera vez. Recomendamos conservar este manual para futuras consultaciones.
LOCALIZACIÓN DE LOS CONTROLES
1) TAPA
2) ALTAVOZISQUIERDA
3) ESCALASINTONÍA
4) ENTRADAAURICULARES
5) INDICADOR ENCENDIDO
6) SELECTOR FUNCTION (OFF/PHONO/TUNER)
7) SELECTOR BANDA (AM/FM/FMST)
8)ALTAVOZ DERECHO
9) CONTROL VOLUMEN
10) CONTROL SINTONÍA
11) INDICADOR FM-ESTÉREO
12) ADAPTADOR EP (45 RPM)
13) PALANCA LEVANTADORADELBRAZO DE LECTURA
14) SELECTOR VELOCIDAD 33/45 RPM
15) APOYO PICK-UP
16)SALIDAPREAMPLIFICADA (LINE-OUT)
17) ANTENAFM
18) SELECTORAUTO STOP (ON/OFF)
19) CABLEALIMENTACIÓN
CONEXIÓNA LA FUENTE DE ALIMENTACIÓN
Antes de activar el aparato asegurarse de que el voltaje local corresponda al voltaje indicado en la placa de los datos de funcionamiento.
Para su propia seguridad leer las siguientes instrucciones con cuidado antes de conectar este aparato a la toma de corriente.
Este aparato ha sido diseñado para que funcione con una fuente de alimentación de CA 230V, 50Hz. La conexión a otro tipo de fuente de alimentación podría dañar el aparato.
Atención
Para prevenir las descargas eléctricas desconectar la clavija antes de remover la tapa. No emplear las partes utilizables en el interior. Dirigirse al personal de un centro de servicios calificado.
Precauciones de Seguridad
No exponer el aparato a la lluvia o a la humedad.
Fuente de Alimentación Principal: solamente CA 230V 50 Hz - CA
Este simbolo significa que este aparato está doblemente aislado. No se requiere una conexión a tierra.
PREPARACIÓNAL USO
- Extraer con cuidado el aparato de la caja, conservar el embalaje para un eventual uso futuro.
- Recomendamos una lectura cuidadosa de este manual de instrucciones antes de poner en función el aparato.
Funcionamiento con Red CA
- Conectar el cable de alimentación a su toma de corriente doméstica y activar el aparato. Asegurarse de que el voltaje sea compatible.
- Desconectar el cable de alimentación de la toma de corriente cuando no se utilizará el aparato.
USO DE LA RADIO
- Colocar el Selector Función (6) en la posición TUNER. El indicador POWER se enciende (5).
- Seleccionar la banda de frecuencia deseada con el Selector Banda (7).
- Sintonizar la estación radio deseada girando el control Sintonización (10).
- Regular el control Volumen (9) al nivel deseado.
- Para apagar la radio, colocar el Selector Función (6) en la posición OFF.
Antena
Para la recepción en FM se encuentra incorporada una antena a hilo FM (17) en la parte posterior del aparato. Mover el hilo hasta cuando se alcance la mejor recepción. Para una recepción en OM las señales serán recogidos a través de la antena de barra de ferrita incorporada. Tendrá que orientar el aparato hasta alcanzar la mejor recepción.
Recepción FM Estéreo y Mono
Cuando se sintoniza una señal, colocando el selector BANDA (7) en la posición FM ST permitirá a la estación de ser captada en sonido estéreo. El indicador FM Estéreo (11) se iluminará. Cuando las señales estéreo son débiles y la recepción está perturbada, a menudo es preferible recibir la estación en mono. Trasladar el Selector (7) en la posición FM (Mono). La recepción estará menos perturbada.
TOCADISCOS
Preparación
Abrir la tapa del tocadiscos.
Liberar el cierre del brazo de lectura.
Audición de los discos
- Colocar el Selector Función (6) en la posición PHONO.
- Colocar un disco sobre el tocadiscos, sobre el eje central. Colocar el adaptador EP sobre el eje central cuando se escuchen discos EP de 17 cm (45 RPM).
- Colocar el Selector Velocidad (14) en 33 o 45 RPM según el disco utilizado.
- Soltar el cierre del brazo de lectura, y extraer la tapa de protección de la aguja.
- Levantar el brazo de lectura con la palanca levantadora del brazo de lectura (13).
- Colocar el brazo de lectura en el inicio del disco, o en el inicio de una melodía particular.
- Bajar con delicadeza el brazo sobre el disco con la palanca levantadora del brazo de lectura para iniciar la lectura.
- Cuando la lectura del disco finalizará el tocadiscos se para. Retomar el brazo al apoyo
- Para detener el disco durante la lectura, alce el brazo de lectura y devuélvalo al apoyo
- Auto stop (18) ON/OFF.
Notas: No girar el Plato manualmente.
Mover o sacudir el tocadiscos sin la protección del cierre del brazo de lectura podría dañar el brazo de lectura. Colocar la tapa de protección sobre la aguja cuando no se utilizará.
EspañolEsp
SALIDA PREAMPLIFICADA (LINE-OUT)
Es posible conectar el sistema a un sistema Hi-fi externo conectando la toma de salida de línea (Line out) (16) a la toma de entrada del sistema por un cable RCA (no incluido).
ESPECIFICACIONES TÉCNICAS
Fuente Alimentación
CA: 230V \~ 50 Hz
Gama Frecuencia Radio
FM: 88 - 108 MHz
OM: 540 - 1600 kHz
Potencia salida 2 x 1.5 W RMS
Nota: Especificaciones y diseño sujetos a posibles modificaciones sin previo aviso.
Eliminación correcta de este producto - (material electrico y electrónico de descarte)
La presencia de esta marca en el producto o con el material informativo que lo acompaña, indica que al finalizar su vida útil no deberá eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humane que representa la eliminación incontrollada de residuos, separe este producto de otros tipos de residuos y reciclelo correctamente para promover la reutilización sostenible de recursos materiales.
Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto, o con las autoridades locales pertinentes, para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro.
Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este produco no debe eliminarse mezclado con otros residuos comerciales.
ATENÇÃO
2)ALTIFALANTEESQUERDO
3) SCALASINTONÍA
4) ENTRADAAUSCULTADORES
5) INDICADOR LIGADO
6) SELECTOR FUNÇÃO (OFF/PHONO/TUNER)
7) SELECTOR ONDA (AM/FM/FM ST)
8)ALTIFALANTEDIREITO
9) CONTROLO VOLUME
10) CONTROLO SINTONÍA
11) INDICADOR FM-STÉREO
12) ADAPTADOR DISCOS 45 RPM
13) ALAVANCA DE LEVANTAMENTO
14) SELECTOR VELOCIDADE 33/45 RPM
15) APOIO PICK-UP
16)SAÍDA PREAMPLIFICADA (LINE-OUT)
17)ANTENAFM
18) SELECTORAUTO STOP (ON/OFF)
19)CABOALIMENTAÇÃO
Recepción FM Estéreo y Mono
Cuando se sintoniza una señal, colocando el selector ONDA (7) en la posición FM ST permitirá a la estación de ser captada en sonido estéreo. El indicador FM Estéreo (11) se iluminará. Cuando las señales estéreo son débiles y la recepción está perturbada, a menudo es preferable recibir la estación en mono. Trasladar el Selector en la posición FM (Mono) (7). La recepción estará menos perturbada.
TOCA-DISCOS
Preparação
Nota: Especificaciones y diseño sujetos a posibles modificaciones sin previo aviso.
