MANUALE UTENTE TTR8633 ROADSTAR

• Il vostro nuovo apparecchio è stato prodotto ed assemblato sotto lo stretto controllo di qualitá ROADSTAR. Vi ringraziamo di aver acquistato un nostro prodotto. Prima di procedere all'utilizzo dell'apparecchio, leggete attentamente il manuale d’istruzioni e tenetelo sempre a portata di mano per futuri riferimenti.

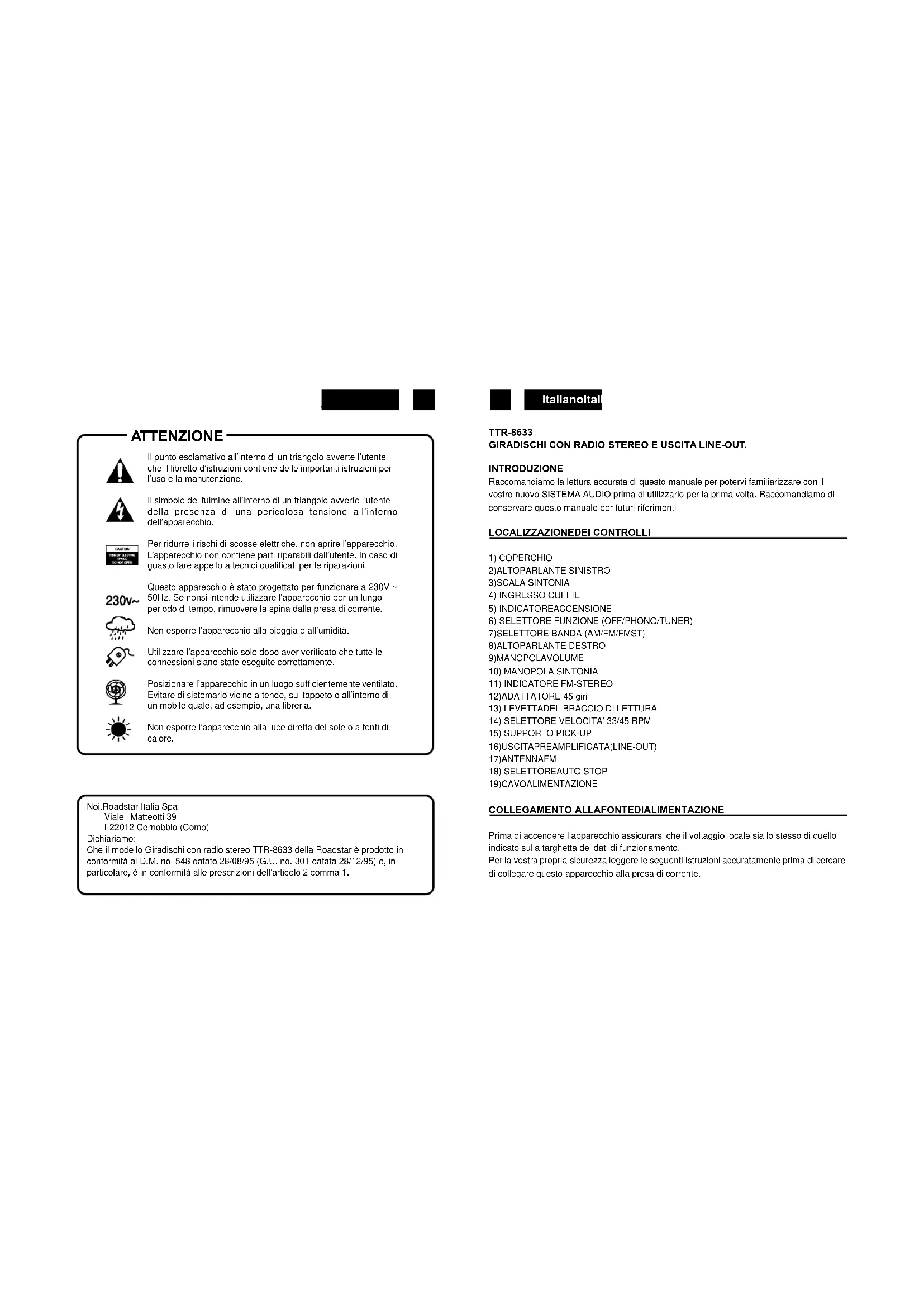

19)CAVOALIMENTAZIONE COLLEGAMENTO ALLAFONTEDIALIMENTAZIONE Prima di accendere l’apparecchio assicurarsi che il voltaggio locale sia lo stesso di quello indicato sulla targhetta dei dati di funzionamento. Per la vostra propria sicurezza leggere le seguenti istruzioni accuratamente prima di cercare di collegare questo apparecchio alla presa di corrente. Il punto esclamativo all’interno di un triangolo avverte l’utente che il libretto d’istruzioni contiene delle importanti istruzioni per l’uso e la manutenzione. Il simbolo del fulmine all’interno di un triangolo avverte l’utente della presenza di una pericolosa tensione all’interno dell’apparecchio. Per ridurre i rischi di scosse elettriche, non aprire l’apparecchio. L’apparecchio non contiene parti riparabili dall’utente. In caso di guasto fare appello a tecnici qualificati per le riparazioni. Questo apparecchio è stato progettato per funzionare a 230V ~ 50Hz. Se nonsi intende utilizzare l’apparecchio per un lungo periodo di tempo, rimuovere la spina dalla presa di corrente. Non esporre l’apparecchio alla pioggia o all’umidità. Utilizzare l’apparecchio solo dopo aver verificato che tutte le connessioni siano state eseguite correttamente. Posizionare l’apparecchio in un luogo sufficientemente ventilato. Evitare di sistemarlo vicino a tende, sul tappeto o all’interno di un mobile quale, ad esempio, una libreria. Non esporre l’apparecchio alla luce diretta del sole o a fonti di calore. Noi.Roadstar Italia Spa Viale Matteotti 39 I-22012 Cernobbio (Como) Dichiariamo: Che il modello Giradischi con radio stereo TTR-8633 della Roadstar è prodotto in conformità al D.M. no. 548 datato 28/08/95 (G.U. no. 301 datata 28/12/95) e, in particolare, è in conformità alle prescrizioni dell’articolo 2 comma 1. ATTENZIONEItalianoItaliano 21 22 FUNZIONAMENTOA CA Questo apparecchio è stato progettato per funzionare solo con una fonte di alimentazione di AC 230V 50Hz. Il collegamento ad un atro tipo di fonte di alimentazione potrebbe danneggiare l’apparecchio. Attenzione Per prevenire le scariche elettriche, scollegare la spina prima di rimuovere il coperchio. Fare riferimento al personale di un centro di servizi qualificato. Precauzioni di Sicurezza Non esporre l’apparecchio alla pioggia o all’umidità. Fonte di Alimentazione Principale: solo AC 230V / 50Hz - AC Questo simbolo significa che questo apparecchio è doppiamente isolato. Non è richiesto un collegamento a terra. ALIMENTAZIONE Rimuovere accuratamente l’apparecchio dalla scatola, conservare l’imballaggio per un futuro uso. Leggere accuratamente queste istruzioni prima dell’uso. ALIMENTAZIONECA Collegare il cavo elettrico alla presa di corrente AC. Controllare che la vostra fonte di ali- mentazione sia di 230V, 50 Hz.

UTILIZZO DELLA RADIO

• Regolare il Selettore Funzione (6) sulla posizione TUNER. Si accende l’indicatore di Acceso (5).

• Selezionare la banda di frequenza desiderata con il Selettore Banda (7).

• Sintonizzare la stazione radio desiderata girando il controllo Sintonia (10).

• Regolare il controllo Volume (9) al livello desiderato.

• Per spegnere la radio, regolare il Selettore Funzione (6) sulla posizione OFF. Antenna Per la ricezione in FM, si trova incorporata sul lato posteriore dell’apparecchio un’antenna a filo (17). Muovere il filo fino a raggiungere la migliore ricezione. Per una ricezione in MW i segnali verranno raccolti attraverso l’antenna in ferrite incorporata. Dovrà orientare l’apparecchio fino a raggiungere la migliore ricezione. Ricezione FM Stereo e Mono Quando un segnale FM viene sintonizzato, regolando il selettore BANDA (7) sulla posizione FM ST permetterà alla stazione di essere ricevuta in suono stereo. L’indicatore FM Stereo (11) si illuminerà. Quando i segnali stereo sono deboli e la ricezione è rumorosa, spesso è preferibile ricevere la stazione in mono. Spostare il Selettore FM ST (7) sulla posizione FM (Mono). La ricezione sarà meno rumorosa. GIRADISCHI Preparazione Aprire il coperchio del giradischi. Rilasciare il gancetto del braccio di lettura. Ascolto dei dischi

1. Regolare il Selettore Funzione (6) sulla posizione PHONO.

2. Posizionare un disco sul giradischi, sul perno centrale. Posizionare l'adattatore EP sul

perno centrale quando si ascoltino dischi EP di 17 cm (45 giri).

3. Regolare il selezione velocità (14) su 33 o 45 giri, a seconda del disco utilizzato.

4. Rilasciare la chiusura del braccio della testina di lettura, e rimuovere il cappuccio di

protezione dalla puntina.

5. Sollevare il braccio di lettura con la levetta del braccio (13).

6. Posizionare il braccio di lettura sull'inizio del disco, o sull'inizio di un brano particolare.

7. Abbassare con delicatezza il braccio sul disco con la levetta del braccio per iniziare la

8. Quando il disco giunge alla fine, il giradischi si fermerà. Alzare il braccio di lettura e

riportarlo sull’appoggio.

8. Per fermare il disco durante la lettura, alzare il braccio di lettura e riportarlo sull’appoggio.

il giradischi si fermerà.

10. Per selezionare la modalità Auto Stop, selezionate ON tramite il selettore Auto Stop (18).

Note: Non girare il piatto manualmente. Muovere o scuotere il giradischi senza la protezione della puntina e della chiusura del braccio di lettura lo potrebbe danneggiare. Mettere il cappuccio di protezione sulla puntina quando non verrà utilizzata.ItalianoItaliano

USCITA PREAMPLIFICATA (LINE-OUT) È possibile collegare il sistema all’impianto hi-fi collegando la presa di uscita di linea (LINE OUT) (16) alla presa di ingresso ausiliaria tramite il cavo RCA (non incluso). SPECIFICHETECNICHE Fonte alimentazione AC: 230V ~ 50 Hz Gamma Frequenza Radio FM: 88 - 108 MHz MW: 540 - 1600 kHz Potenza in uscita 2 x 1.5 W RMS Le caratteristiche sono soggette a variazioni senza preavviso. Corretto smaltimento del prodotto - (rifiuti elettrici ed elettronici) II marchio riportato sul prodotto e sulla sua documentazione indica che il prodotto non deve essere smaltito can altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare questo prodotto da altri tipi di rifiuti e di riciclarlo in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali. Gli utenti domestici sono invitati a contattare il rivenditore presso il quale e stato acquistato il prodotto a l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di prodotto. Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto non deve essere smaltito unitamente ad altri rifiuti commerciali.EspañolEspañol 25 26 TTL-8633 TOCADISCOS CON RADIO ESTEREO Y SALIDA PREAMPLIFICADA. MANUAL INSTRUCCIONES Recomendamos la lectura cuidadosa de este manual para poderse familiarizar con su nuevo Radio-Tocadiscos antes de utilizarlo por la primera vez. Recomendamos conservar este manual para futuras consultaciones.
