TTR8633 - Sistema hi-fi ROADSTAR - Manual de utilização gratuito

Tipo de produto	Toca-discos com rádio estéreo e saída de linha (sistema hifi)
Alimentação	CA 230 V ~ 50 Hz
Potência de saída	2 x 1,5 W RMS
Faixa de frequências FM	88 - 108 MHz
Faixa de frequências MW	540 - 1600 kHz
Velocidades de reprodução	33 e 45 rotações/minuto
Funções	Desligar (OFF), Toca-discos (PHONO), Rádio (TUNER) com seleção AM/FM/FM ST
Entrada para fones de ouvido	Tomada para fones de ouvido (3,5 mm) na parte frontal
Saída de linha	Tomada RCA (LINE OUT) para conexão a um sistema hi-fi externo
Antenas	Antena FM incorporada (cabo na parte traseira) e antena de ferrite MW integrada
Adaptador para 45 rotações	Fornecido para discos EP de 17 cm
Tampa	Tampa de proteção para o toca-discos
Indicadores	Luz de funcionamento e luz FM estéreo
Controles	Volume, sintonia, seletor de função, seletor de banda, seletor de velocidade, alavanca de levantamento do braço, botão auto-stop
Segurança	Não expor à umidade ou à chuva; desconectar antes da limpeza; não abrir o gabinete (nenhuma peça reparável pelo usuário)
Manutenção	Limpar com um pano macio e seco; não usar produtos abrasivos

Perguntas frequentes - TTR8633 ROADSTAR

Como ouvir o rádio?

Coloque o seletor de função (6) em TUNER. A luz de funcionamento acende. Escolha a banda (AM/FM/FM ST) com o seletor de banda (7). Use o seletor de sintonia (10) para encontrar sua estação. Ajuste o volume (9) conforme sua preferência.

Como ouvir um disco de vinil?

Abra a tampa. Coloque o seletor de função (6) em PHONO. Coloque o disco no prato, use o adaptador para 45 rotações se necessário. Selecione a velocidade (33 ou 45 rpm) com o botão (14). Solte o braço de leitura do seu clipe e remova a tampa de proteção. Levante o braço usando a alavanca de levantamento (13), posicione-o no início do disco e abaixe-o suavemente.

O que fazer se o som estiver baixo ou de má qualidade?

Verifique o volume (9). Para o rádio, tente reorientar a antena FM (cabo na parte traseira) ou o próprio aparelho para a recepção MW. Se estiver ouvindo um disco, limpe a ponta de leitura com um pano macio. Coloque o seletor FM ST em Mono se o sinal estéreo estiver barulhento.

Como conectar o toca-discos a um sistema hi-fi?

Use a saída de linha (LINE OUT) (16) na parte traseira do aparelho. Conecte-a à entrada auxiliar do seu sistema hi-fi usando um cabo RCA (não fornecido). Em seguida, coloque o seletor de função em PHONO.

Como fazer a manutenção do aparelho?

Desconecte o aparelho antes de qualquer limpeza. Use um pano macio e seco para limpar as superfícies. Nunca use produtos abrasivos ou solventes. Proteja o aparelho da umidade e poeira.

O que significa a luz FM estéreo?

A luz FM estéreo (11) acende quando você capta uma estação FM em estéreo e o seletor de banda (7) está em FM ST. Se o sinal estiver fraco, mude para Mono para reduzir o ruído.

Como usar o adaptador para 45 rotações?

Coloque o adaptador EP (12) no eixo central do prato antes de colocar um disco de 45 rotações (17 cm). Certifique-se de que o disco está bem centralizado. Selecione a velocidade 45 rpm com o botão (14).

Como parar a reprodução de um disco?

Para parar manualmente, levante o braço de leitura usando a alavanca (13) e coloque-o de volta no suporte. A função Auto Stop (18) para automaticamente o prato no final do disco se ativada (posição ON).

O rádio não capta bem, o que fazer?

Para FM, estenda e oriente o cabo da antena FM (17) na parte traseira para melhor recepção. Para ondas médias (MW), gire todo o aparelho porque a antena de ferrite é direcional. Afaste o aparelho de fontes de interferência.

Posso usar fones de ouvido com este sistema?

Sim, o aparelho está equipado com uma tomada para fones de ouvido (4) na parte frontal. Conecte seus fones de ouvido (jack 3,5 mm). O som dos alto-falantes é então cortado automaticamente.

MANUAL DE UTILIZADOR TTR8633 ROADSTAR

Seu novo aparelho foi construído e montado sob o estrito controle de qualidade da ROADSTAR. Agradecamos por ter comprado nosso produto para a sua diversão. Antes de usar esta unidade é necessário ler com atenção este manual de instruções pare que possa ser usada apropriadamente; mantenha o manual ao seu alcance para outras informações.

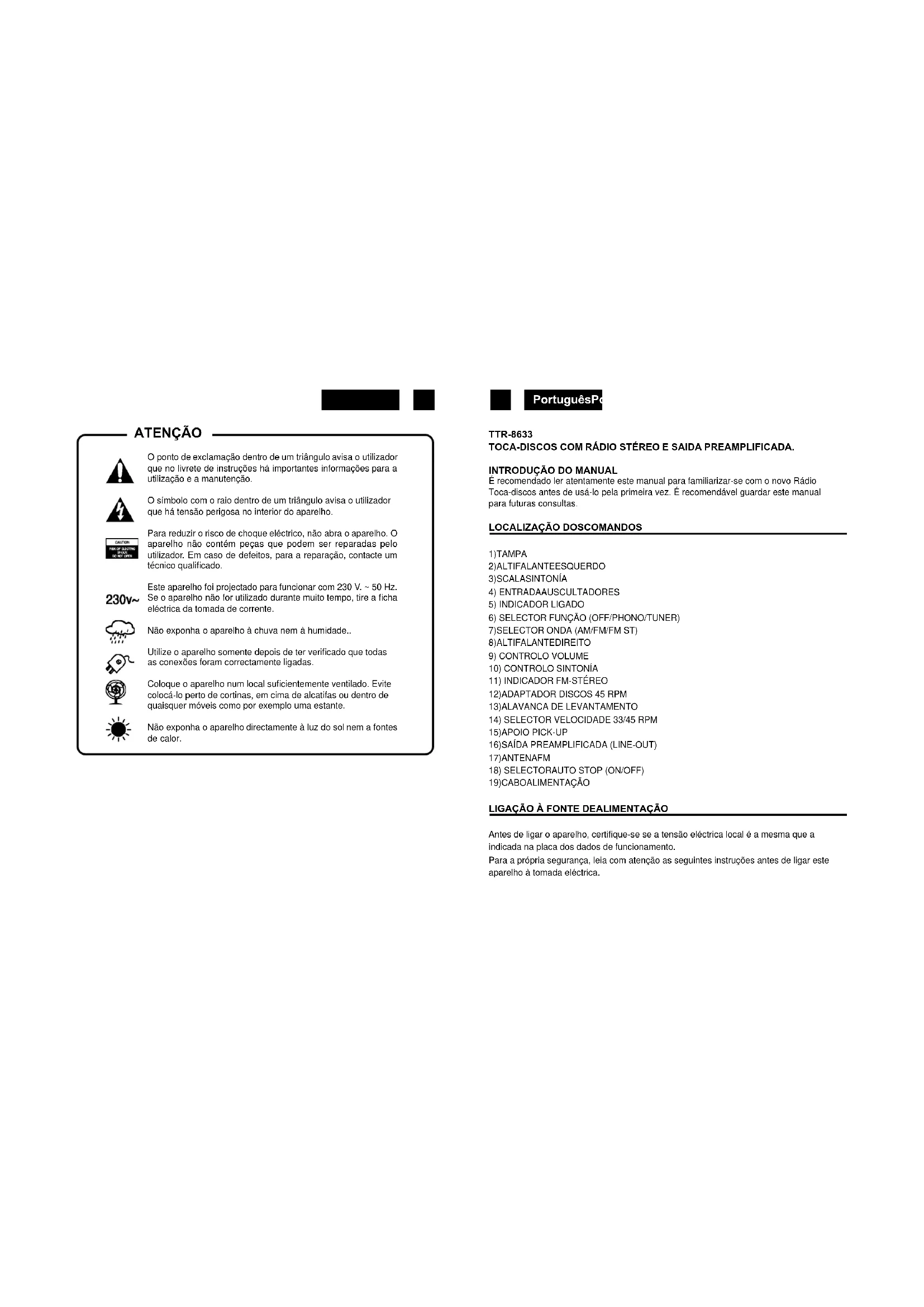

TTR-8633

WARNINGS

FUNCIONAMIENTOCONREDCA

O ponto de exclamação dentro de um triângulo avisa o utilizador que no livrete de instruções há importantes informações para a utilização e a manutenção.

O símbolo com o raio dentro de um triângulo avisa o utilizador que há tensão perigosa no interior do aparelho.

Para reduzir o risco de choque eléctrico, não abra o aparelho. O aparelho não contém peças que podem ser reparadas pelo utilizador. Em caso de defeitos, para a reparação, contacte um técnico qualificado.

230v\~

Este aparelho foi projectado para funcionar com 230 V. \~ 50 Hz. Se o aparelho não for utilizado durante muito tempo, tire a ficha eléctrica da tomada de corrente.

Não exponha o aparelho à chuva nem à humidade...

Utilize o aparelho somente depois de ter verificado que todas as conexões foram correctamente ligadas.

Coloque o aparelho num local suficientemente ventilado. Evite colocá-lo perto de cortinas, em cima de alcatifas ou dentro de quaisquer móveis como por exemplo uma estante.

Não exponha o aparelho directamente à luz do sol nem a fontes de calor.

PortuguêsP

TTR-8633

TOCA-DISCOS COM RÁDIO STÉREO E SAIDA PREAMPLIFICADA.

INTRODUÇÃO DO MANUAL

É recomendado ler atentamente este manual para familiarizar-se com o novo Rádio Toca-discos antes de usá-lo pela primeira vez. É recomendável guardar este manual para futuras consultas.

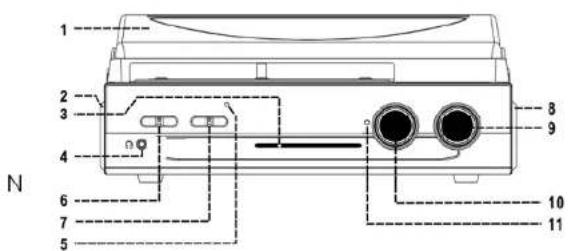

LOCALIZAÇÃO DOSCOMANDOS

1) TAMPA

LIGAÇÃO À FONTE DEALIMENTAÇÃO

Antes de ligar o aparelho, certifique-se se a tensão eléctrica local é a mesma que a indicada na placa dos dados de funcionamento.

Para a própria segurança, leia com atenção as seguintes instruções antes de ligar este aparelho à tomada eléctrica.

FUNCIONAMENTOCOMELECTRICIDADEDAREDE

Este aparelho foi projectado para funcionar somente com uma fonte de alimentação de Corrente Alternada de 230 V. 50 Hz. A ligação a qualquer outro tipo de alimentação poderá danificar o aparelho.

Atenção

Para evitar descargas eléctricas, desligue o aparelho da tomada eléctrica antes de abrir tirar a tampa. O aparelho não contém peças que podem ser reparadas pelo utilizador. Em caso de avarias, para a reparação, contacte um técnico qualificado.

Precauções de Segurança

Não deixe o aparelho exposto à chuva nem à humidade. Fonte de Alimentação Principal: somente Corrente Alternada 230 V. / 50 Hz Este símbolo significa que este aparelho é duplamente isolado. Não é necessária uma ligação à terra.

PREPARAÇÃO PARAAUTILIZAÇÃO

• Tire com cuidado o aparelho da caixa, guarde a embalagem para futuras utilizações.
• Leia com atenção estas instruções antes da utilização.

Operação com corrente alternada

- Conecte o cabo de corrente alternada na tomada AC da corrente doméstica.

OUVINDO O RÁDIO

1. Posicione o seletor de Função (6) na posição TUNER. O indicador Ligado (5) se iluminará.
2. Seleccione a onda desejada com o seletor de onda (7).
3. Sintonize a estação desejada com o controle de sintonia (10).
4. Ajuste o volume (9) em sua intensidade desejada.
5. Para desligar o rádio, posicione o seletor de Função (6) na posição OFF.

Antena

Para a recepção em FM, há incorporada na parte posterior do aparelho uma antena com fio (17). Desloque este fio até obter a melhor recepção.

Para recepção de ondas médias, os sinais são captados através de uma antena interna de ferrite. Poderá ser necessário mover a unidade para se obter a melhor sintonia.

Erga a tampa do toca-discos. Solte o grampo do braço da leitura e retire a protecção da agulha.

Escuta de discos

1. Posicione o seletor de Função (6) na posição PHONO.
2. Coloque um disco sobre o prato, enfiado no pino central. Coloque o adaptador EP no pino central se for tocar um disco EP de 17 cm.
3. Regule o botão de selecção da velocidade (14) em 33 ou 45 rotações, em função do disco.
4. Solte o grampo do braço e retire a tampa de protecção da agulha.
5. Erga o braço pela respectiva alavanca de levantamento.
6. Coloque o braço sobre o começo do disco ou o início da faixa que desejar.
7. Abaixe delicadamente o braço sobre o disco, mediante a respectiva alavanca de levantamento (13), para começar a tocar.
8. Quando terminar de tocar o disco, o toca-discos pára. Erga o braço e devolva ao apoio.
9. Para parar um disco que estiver a tocar, erga o braço e devolva ao apoio.
10. Para selecionar o modo de Auto Stop, mova o slector Auto Stop (18) em ON.

Observações: Não pare nem gire manualmente o prato.

Não mova nem agite o toca-discos sem ter antes preso o braço com o respectivo grampo, para não causar danos ao braço.

Coloque a tampa de protecção quando a agulha não estiver a ser usada.

SAÍDA PREAMPLIFICADA (LINE-OUT)

Pode ligar o sistema à sua aparelhagem HI-FI ligando a tomada LINE OUT (16) à tomada auxiliar de entrada com um cabo RCA (não incluído).

PortuguêsPo

ESPECIFICAÇÕES

Potência dos Acessórios

AC: 230V \~ 50 Hz

Cobertura Frequência Rádio

FM: 88 - 108 MHz

OM: 540 - 1600 kHz

Saida altifalantes 2 x 1.5 W RMS

Eliminação Correcta Deste Produto - (Resíduo de Equipamentas Eléctricos e Electrónicos)

Esta marca, apresentada no produto ou na sua literatura indica que ele não deverá ser eliminado juntamente com os resíduos domésticos indiferenciados no final do seu período de vida útil. Para impedir danos ao ambiente e a saúde humana causados pela eliminação incontrolada de resíduos deverá separar este equipamento de outros tipos de resíduos e reciclá-lo de forma responsável, para promover uma reutilização sustentável dos recursos materiais.

Os utilizadores domesticos deverão contactar ou o estabelecimento onde adquiriram este produto ou as entidades oficiais locais para oblerem informações sobre onde e de que forma podem levar este produto para permitir efectuar uma reciclagem segura em termos ambientais.

Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto não devera ser misturado com outros resíduos comerciais para eliminação.
