MANUAL DE USUARIO HTP070 PIONEER

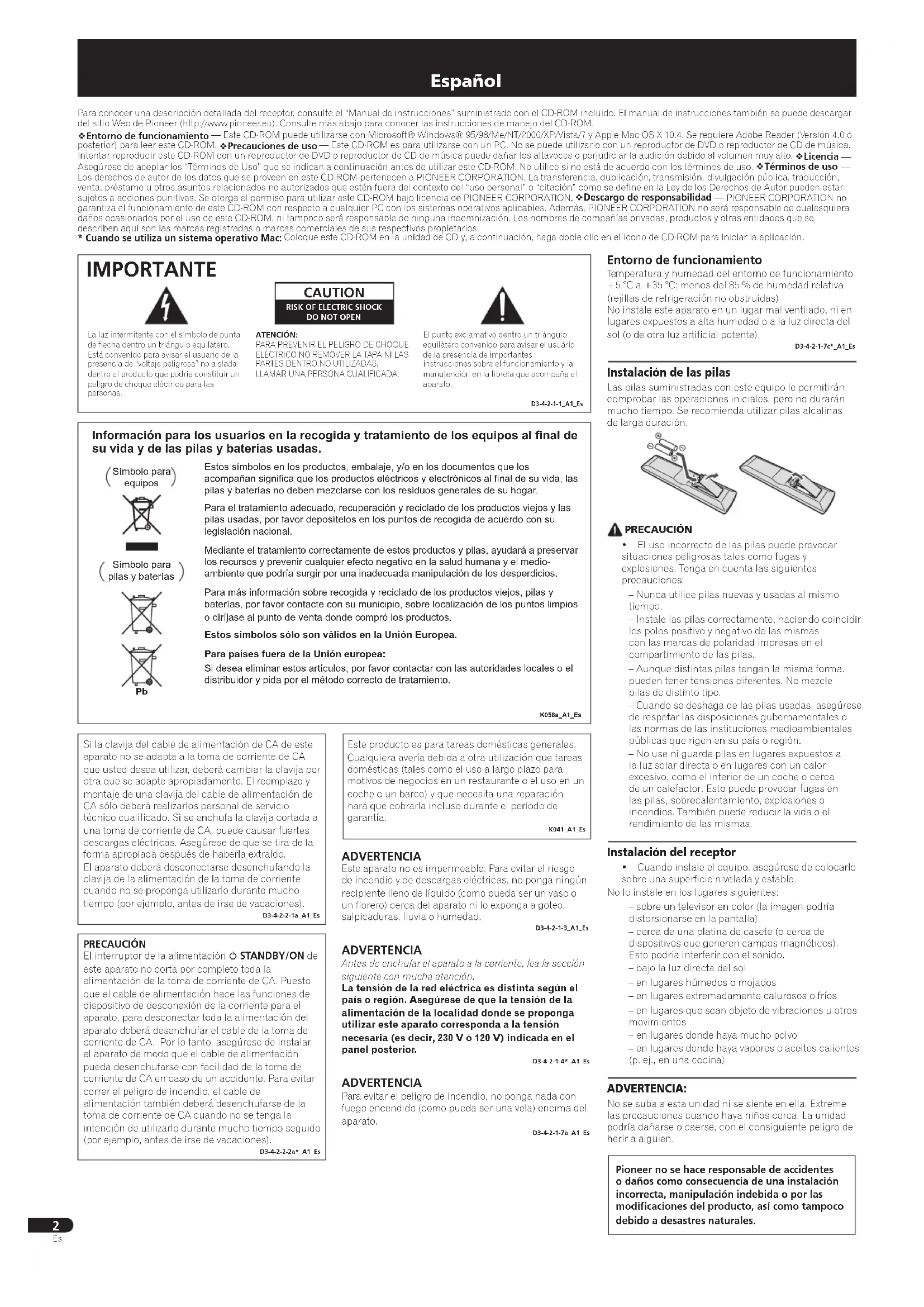

Para conocer una descripción detallada del receptor, consulte el “Manual de instrucciones” suministrado con el CD-ROM incluido. El manual de instrucciones también se puede descargar del sitio Web de Pioneer (http://www.pioneer.eu). Consulte más abajo para conocer las instrucciones de manejo del CD-ROM.

Entorno de funcionamiento — Este CD-ROM puede utilizarse con Microsoft® Windows® 95/98/Me/NT/2000/XP/Vista/7 y Apple Mac OS X 10.4. Se requiere Adobe Reader (Versión 4.0 ó posterior) para leer este CD-ROM. Precauciones de uso — Este CD-ROM es para utilizarse con un PC. No se puede utilizarlo con un reproductor de DVD o reproductor de CD de música. Intentar reproducir este CD-ROM con un reproductor de DVD o reproductor de CD de música puede dañar los altavoces o perjudiciar la audición debido al volumen muy alto.

Asegúrese de aceptar los “Términos de Uso” que se indican a continuación antes de utilizar este CD-ROM. No utilice si no está de acuerdo con los términos de uso.

Los derechos de autor de los datos que se proveen en este CD-ROM pertenecen a PIONEER CORPORATION. La transferencia, duplicación, transmisión, divulgación pública, traducción, venta, préstamo u otros asuntos relacionados no autorizados que estén fuera del contexto del “uso personal” o “citación” como se define en la Ley de los Derechos de Autor pueden estar sujetos a acciones punitivas. Se otorga el permiso para utilizar este CD-ROM bajo licencia de PIONEER CORPORATION. Descargo de responsabilidad — PIONEER CORPORATION no garantiza el funcionamiento de este CD-ROM con respecto a cualquier PC con los sistemas operativos aplicables. Además, PIONEER CORPORATION no será responsable de cualesquiera daños ocasionados por el uso de este CD-ROM, ni tampoco será responsable de ninguna indemnización. Los nombres de compañías privadas, productos y otras entidades que se describen aquí son las marcas registradas o marcas comerciales de sus respectivos propietarios. * Cuando se utiliza un sistema operativo Mac: Coloque este CD-ROM en la unidad de CD y, a continuación, haga doble clic en el icono de CD-ROM para iniciar la aplicación. Español Instalación de las pilasLas pilas suministradas con este equipo le permitirán comprobar las operaciones iniciales, pero no durarán mucho tiempo. Se recomienda utilizar pilas alcalinas de larga duración. PRECAUCIÓN • El uso incorrecto de las pilas puede provocar situaciones peligrosas tales como fugas y explosiones. Tenga en cuenta las siguientes precauciones: – Nunca utilice pilas nuevas y usadas al mismo tiempo. – Instale las pilas correctamente, haciendo coincidir los polos positivo y negativo de las mismas con las marcas de polaridad impresas en el compartimiento de las pilas. – Aunque distintas pilas tengan la misma forma, pueden tener tensiones diferentes. No mezcle pilas de distinto tipo. – Cuando se deshaga de las pilas usadas, asegúrese de respetar las disposiciones gubernamentales o las normas de las instituciones medioambientales públicas que rigen en su país o región. – No use ni guarde pilas en lugares expuestos a la luz solar directa o en lugares con un calor excesivo, como el interior de un coche o cerca de un calefactor. Esto puede provocar fugas en las pilas, sobrecalentamiento, explosiones o incendios. También puede reducir la vida o el rendimiento de las mismas.Instalación del receptor • Cuando instale el equipo, asegúrese de colocarlo sobre una superficie nivelada y estable. No lo instale en los lugares siguientes: – sobre un televisor en color (la imagen podría distorsionarse en la pantalla) – cerca de una platina de casete (o cerca de dispositivos que generen campos magnéticos). Esto podría interferir con el sonido. – bajo la luz directa del sol – en lugares húmedos o mojados – en lugares extremadamente calurosos o fríos – en lugares que sean objeto de vibraciones u otros movimientos – en lugares donde haya mucho polvo – en lugares donde haya vapores o aceites calientes (p. ej., en una cocina)ADVERTENCIA:No se suba a esta unidad ni se siente en ella. Extreme las precauciones cuando haya niños cerca. La unidad podría dañarse o caerse, con el consiguiente peligro de herir a alguien.El punto exclamativo dentro un triángulo equilátero convenido para avisar el usuário de la presencia de importantes instrucciones sobre el funcionamiento y la manutención en la libreta que acompaña el aparato.La luz intermitente con el símbolo de punta de flecha dentro un triángulo equilátero. Está convenido para avisar el usuario de la presencia de “voltaje peligrosa” no aislada dentro el producto que podría constituir un peligro de choque eléctrico para las personas.ATENCIÓN:PARA PREVENIR EL PELIGRO DE CHOQUE ELÉCTRICO NO REMOVER LA TAPA NI LAS PARTES DENTRO NO UTILIZADAS, LLAMAR UNA PERSONA CUALIFICADA. CAUTION

Información para los usuarios en la recogida y tratamiento de los equipos al final de su vida y de las pilas y baterías usadas. Estos símbolos en los productos, embalaje, y/o en los documentos que los acompañan significa que los productos eléctricos y electrónicos al final de su vida, las pilas y baterías no deben mezclarse con los residuos generales de su hogar. Para el tratamiento adecuado, recuperación y reciclado de los productos viejos y las pilas usadas, por favor deposítelos en los puntos de recogida de acuerdo con su legislación nacional. Mediante el tratamiento correctamente de estos productos y pilas, ayudará a preservar los recursos y prevenir cualquier efecto negativo en la salud humana y el medio- ambiente que podría surgir por una inadecuada manipulación de los desperdicios. Para más información sobre recogida y reciclado de los productos viejos, pilas y baterías, por favor contacte con su municipio, sobre localización de los puntos limpios o diríjase al punto de venta donde compró los productos. Estos símbolos sólo son válidos en la Unión Europea. Para países fuera de la Unión europea: Si desea eliminar estos artículos, por favor contactar con las autoridades locales o el distribuidor y pida por el método correcto de tratamiento. Símbolo para pilas y baterías Símbolo para equipos PRECAUCIÓN El interruptor de la alimentación STANDBY/ON de este aparato no corta por completo toda la alimentación de la toma de corriente de CA. Puesto que el cable de alimentación hace las funciones de dispositivo de desconexión de la corriente para el aparato, para desconectar toda la alimentación del aparato deberá desenchufar el cable de la toma de corriente de CA. Por lo tanto, asegúrese de instalar el aparato de modo que el cable de alimentación pueda desenchufarse con facilidad de la toma de corriente de CA en caso de un accidente. Para evitar correr el peligro de incendio, el cable de alimentación también deberá desenchufarse de la toma de corriente de CA cuando no se tenga la intención de utilizarlo durante mucho tiempo seguido (por ejemplo, antes de irse de vacaciones). D3-4-2-2-2a*_A1_Es Si la clavija del cable de alimentación de CA de este aparato no se adapta a la toma de corriente de CA que usted desea utilizar, deberá cambiar la clavija por otra que se adapte apropiadamente. El reemplazo y montaje de una clavija del cable de alimentación de CA sólo deberá realizarlos personal de servicio técnico cualificado. Si se enchufa la clavija cortada a una toma de corriente de CA, puede causar fuertes descargas eléctricas. Asegúrese de que se tira de la forma apropiada después de haberla extraído. El aparato deberá desconectarse desenchufando la clavija de la alimentación de la toma de corriente cuando no se proponga utilizarlo durante mucho tiempo (por ejemplo, antes de irse de vacaciones). D3-4-2-2-1a_A1_Es Este producto es para tareas domésticas generales. Cualquiera avería debida a otra utilización que tareas domésticas (tales como el uso a largo plazo para motivos de negocios en un restaurante o el uso en un coche o un barco) y que necesita una reparación hará que cobrarla incluso durante el período de garantía. K041_A1_Es ADVERTENCIAEste aparato no es impermeable. Para evitar el riesgo de incendio y de descargas eléctricas, no ponga ningún recipiente lleno de líquido (como pueda ser un vaso o un florero) cerca del aparato ni lo exponga a goteo, salpicaduras, lluvia o humedad.D3-4-2-1-3_A1_EsADVERTENCIAAntes de enchufar el aparato a la corriente, lea la sección siguiente con mucha atención.La tensión de la red eléctrica es distinta según el país o región. Asegúrese de que la tensión de la alimentación de la localidad donde se proponga utilizar este aparato corresponda a la tensión necesaria (es decir, 230 V ó 120 V) indicada en el panel posterior.D3-4-2-1-4*_A1_EsADVERTENCIAPara evitar el peligro de incendio, no ponga nada con fuego encendido (como pueda ser una vela) encima del aparato.D3-4-2-1-7a_A1_Es Entorno de funcionamiento Temperatura y humedad del entorno de funcionamiento+5 °C a +35 °C; menos del 85 % de humedad relativa (rejillas de refrigeración no obstruidas)No instale este aparato en un lugar mal ventilado, ni en lugares expuestos a alta humedad o a la luz directa del sol (o de otra luz artificial potente).D3-4-2-1-7c*_A1_EsPioneer no se hace responsable de accidentes o daños como consecuencia de una instalación incorrecta, manipulación indebida o por las modicaciones del producto, así como tampocodebido a desastres naturales.English Français Italiano Español Nederlands Deutsch

Conexión de los altavoces Conexión de los altavoces Conexión de componentes de reproducción y de un TV Conexión del receptor PRECAUCIÓN

• Estos terminales de los altavoces llevan VOLTAJE VIVO PELIGROSO. Para evitar el peligro de descargas eléctricas al conectar o desconectar los cables de altavoz, desenchufe el cable de alimentación antes de tocar las partes de los cables que no están aisladas.

• Asegúrese de que no haya hilos expuestos del cable del altavoz en contacto con el panel trasero mientras el equipo está encendido. Si alguno de los cables desprotegidos del altavoz tocara el panel trasero, podría provocar un corte de corriente como medida de seguridad.

• No conecte el altavoz de subgraves suministrado a ningún amplificador que no sea el que se suministra con este sistema. La conexión a cualquier otro amplificador puede ocasionar mal funcionamiento o un incendio.

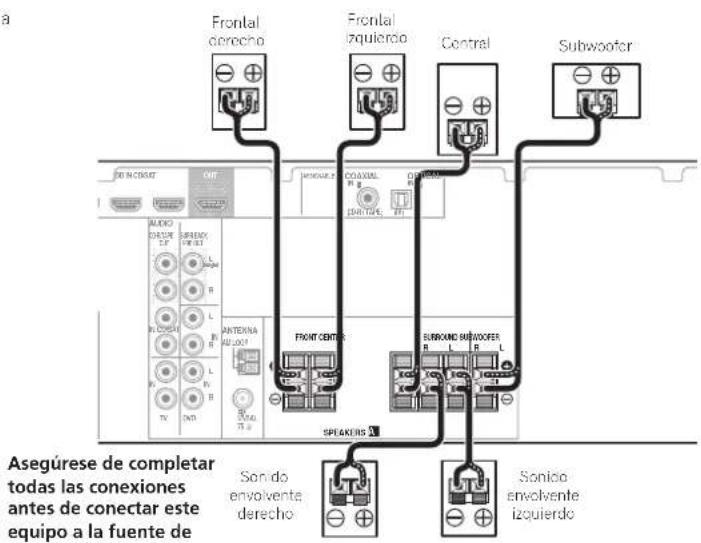

Frontal derechoCentralFrontal izquierdoSubwooferSonido envolvente derechoSonido envolvente izquierdo Asegúrese de conectar el altavoz de la derecha al terminal derecho (R) y el altavoz de la izquierda al terminal izquierdo (L). Asegúrese también de que los terminales positivo y negativo (+/–) del receptor coincidan con los terminales de los altavoces. Conexiones de cables desnudos

Empuje para abrir las pestañas e introduzca los hilos expuestos del cable.

Suelte las pestañas. Disposición de los altavoces El receptor puede funcionar con sólo dos altavoces estéreo (los altavoces frontales en el diagrama), pero se recomienda utilizar al menos tres altavoces, o una configuración completa para obtener el mejor sonido envolvente. Para obtener el mejor sonido envolvente posible, instale los altavoces como se indica a continuación. Sistema de sonido envolvente de 5.1 canales:

• Además, también puede conectar altavoces surround posteriores.

“Conecte los altavoces traseros de sonido envolvente”

• El subwoofer y los altavoces de sonido envolvente no están protegidos magnéticamente, por lo que no se deberán colocar cerca de un televisor ni monitor, dado que la interacción de los materiales magnéticos podría provocar una distorsión de los colores en la pantalla del televisor. Los dispositivos fácilmente afectados por el magnetismo (tarjetas magnéticas, relojes de pulsera, cintas de vídeo, etc.) no deberán colocarse cerca del subwoofer ni de los altavoces de sonido envolvente.

• Los altavoces delanteros y el altavoz central de este sistema están diseñados para poder utilizarse cerca de un televisor o monitor en color de TRC. No obstante, si su instalación causa distorsión del color, intente arreglarlo desconectando la alimentación del televisor o monitor en color de TRC durante 15 a 30 minutos y volviéndola a conectar otra vez tras este período. La función de autodesmagnetización incorporada en los televisores y monitores en color de TRC ayudará a mejorar el efecto que causan los altavoces en la imagen. Si persiste el problema de la distorsión del color, incremente la distancia entre los altavoces y la pantalla. Si se instalan imanes o dispositivos que emiten campos magnéticos en las cercanías, el efecto interactivo con los altavoces puede provocar distorsión del color en un televisor o monitor en color de TRC.

• No fije el altavoz central ni el altavoz de subgraves a una pared ni al techo, ya que podrían caerse y ocasionar lesiones.

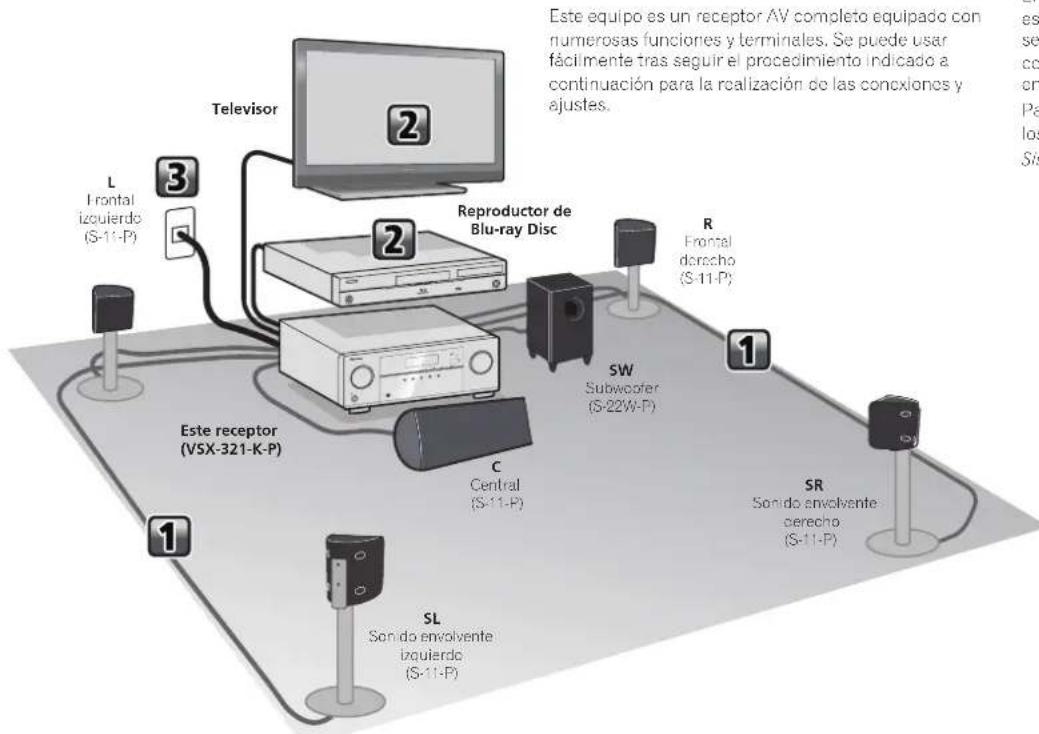

Organigrama de ajustes del receptor Asegúrese de completar todas las conexiones antes de conectar este equipo a la fuente de alimentación de CA. Este equipo es un receptor AV completo equipado con numerosas funciones y terminales. Se puede usar fácilmente tras seguir el procedimiento indicado a continuación para la realización de las conexiones y ajustes.

Frontal izquierdo(S-11-P) Subwoofer(S-22W-P) Central(S-11-P)Este receptor(VSX-321-K-P)Reproductor de Blu-ray DiscTelevisor Frontal derecho(S-11-P) Sonido envolvente izquierdo(S-11-P) Sonido envolvente derecho(S-11-P)

PRECAUCIÓN PARA LA VENTILACIÓN

Cuando instale este aparato, asegúrese de dejar espacio en torno al mismo para la ventilación con el fin de mejorar la disipación de calor (por lo menos 20 cm encima, 10 cm detrás, y 10 cm en cada lado). ADVERTENCIA Las ranuras y aberturas de la caja del aparato sirven para su ventilación para poder asegurar un funcionamiento fiable del aparato y para protegerlo contra sobrecalentamiento. Para evitar el peligro de incendio, las aberturas nunca deberán taparse ni cubrirse con nada (como por ejemplo, periódicos, manteles, cortinas) ni ponerse en funcionamiento el aparato sobre una alfombra gruesas o una cama. D3-4-2-1-7b*_A1_Es PRECAUCIÓN

• Instale el altavoz central debajo del televisor, de forma que el sonido del canal central quede ubicado a la altura de la pantalla.

• Al instalar el altavoz central sobre el televisor, procure asegurarlo con algún medio que evite su posible caída. De lo contrario, el altavoz podría caerse del televisor debido a impactos, como terremotos, y poner en peligro a quienes se encontrasen cerca, o dañar el propio altavoz.4

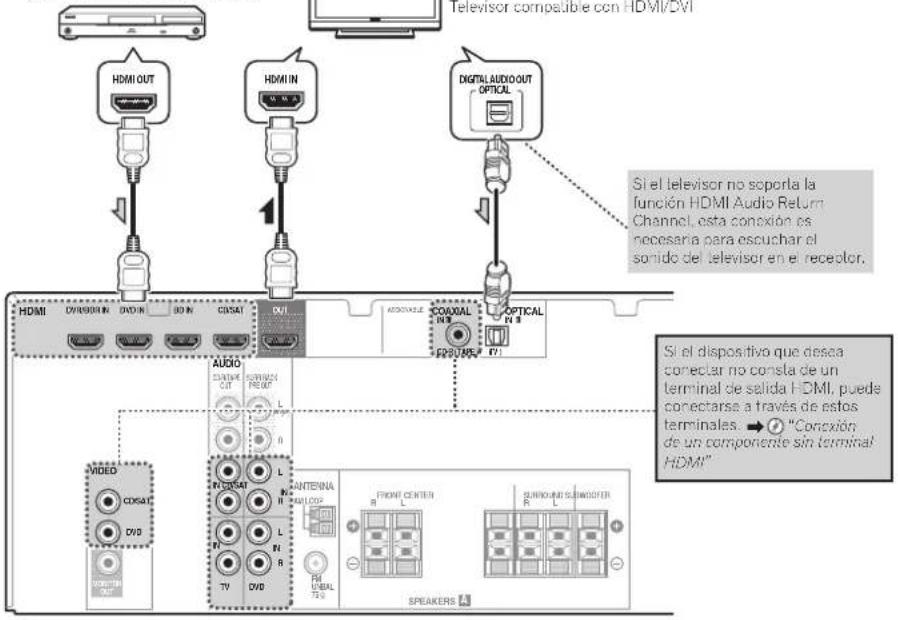

Conexión de componentes de reproducción y de un TV Conexión del receptor Si dispone de un componente (reproductor de Blu-ray Disc, etc.) equipado con HDMI o DVI (con HDCP), puede conectarlo a este receptor con un cable HDMI disponible en el mercado.

• Se precisa el ajuste/conexión siguiente para escuchar el sonido del televisor en este receptor. – Si el televisor no soporta la función HDMI Audio Return Channel, conecte el receptor y el televisor con cables de audio (tal como se ilustra). – Si el televisor soporta la función HDMI Audio Return Channel, el sonido del televisor se transmite al receptor a través del terminal HDMI, de modo que no hay necesidad de conectar un cable de audio. En este caso, ajuste ARC en HDMI Setup a ON. – Aunque se cumplan las anteriores condiciones, es posible que la función ARC no funcione. En tal caso, conecte el receptor y el televisor mediante un cable de audio. Acerca de la conexión de salidas de vídeo Este receptor no incorpora un conversor de vídeo. Cuando utilice cables HDMI para conectar el dispositivo de entrada, es preciso usar el mismo tipo de cables para la conexión con el televisor. Las señales de entrada procedentes de la entrada de vídeo analógico (compuesto) de esta unidad no se generarán desde HDMI OUT. HDMI VIDEO

OPTICAL Componentes compatibles con HDMI/DVI (Reproductor de Blu-ray Disc, etc.) Televisor compatible con HDMI/DVI Si el televisor no soporta la función HDMI Audio Return Channel, esta conexión es necesaria para escuchar el sonido del televisor en el receptor. Si el dispositivo que desea conectar no consta de un terminal de salida HDMI, puede conectarse a través de estos terminales.

Conexión de un componente sin terminal HDMI

• Sujete el cable de alimentación por la parte del enchufe. No desconecte la clavija tirando del cable; nunca toque el cable de alimentación con las manos mojadas, ya que esto puede causar cortocircuitos o descargas eléctricas. No coloque el equipo, un mueble ni ningún objeto encima del cable de alimentación. No dañe el cable de alimentación. No anude el cable ni lo ate a otros cables. Los cables de alimentación deben ser tendidos de manera tal que la probabilidad de que alguien los pise sea mínima. Un cable de alimentación dañado puede causar incendios y descargas eléctricas. Revise el cable de alimentación cada cierto tiempo. Si encuentra que está dañado, pida un cable de recambio al representante autorizado de Pioneer más cercano.

• No utilice ningún cable de alimentación que no sea el suministrado con esta unidad.

• No utilice el cable de alimentación suministrado para ninguna finalidad distinta a la descrita a continuación.

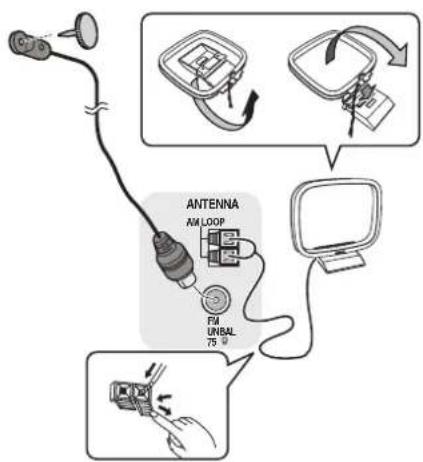

• Cuando no utilice el receptor de forma continuada (por ejemplo, durante las vacaciones), desenchúfelo de la toma de corriente. Conexión de antenas Conecte la antena de hilo de FM y la antena de cuadro de AM tal como se indica a continuación. ANTENNA

AM LOOP Enchufe el receptor a la red sólo después de haber conectado al mismo todos los componentes, incluidos los altavoces.

Enchufe el cable de alimentación a la toma AC IN de la parte posterior del receptor.

Enchufe el otro extremo a la toma de corriente. AC IN A la salida de alimentaciónEnglish Français Italiano Español Nederlands Deutsch

Reproducción básica Las siguientes son las instrucciones básicas para reproducir una fuente (como un Blu-ray Disc) en el sistema de cine en casa.

Encienda los componentes del sistema y el receptor.Primero encienda el componente de reproducción (por ejemplo, un reproductor Blu-ray Disc), después el televisor, y a continuación el receptor (pulse RECEIVER

Conecte la entrada de TV a la entrada que conecta con este receptor.Por ejemplo, si ha conectado este receptor a las tomas de VIDEO del TV, asegúrese de que la entrada de VIDEO está seleccionada. Pulse los botones de función de entrada para seleccionar la función de entrada que desee reproducir.

• La entrada del receptor cambiará según corresponda, de modo que podrá hacer funcionar otros componentes mediante el mando a distancia.
• La fuente de entrada también se puede seleccionar mediante los botones de INPUT SELECT del mando a distancia, o mediante el dial INPUT SELECTOR del panel frontal. En este caso, el mando a distancia no cambia a los modos operativos.
• Pulse SIGNAL SEL para seleccionar la señal de entrada correspondiente al componente fuente (HDMI, digital o analógico). Pulse AUTO/DIRECT para seleccionar ‘AUTO SURROUND’ y empezar a reproducir la fuente.Si está reproduciendo un disco de DVD/Blu-ray con sonido envolvente Dolby Digital o DTS, con una conexión de audio digital, debería escuchar el sonido envolvente. Si reproduce una fuente estéreo o si la conexión es de audio analógico, sólo los altavoces delanteros izquierdo/derecho emitirán sonido en el modo de audición predeterminado.RECEIVERSOURCESLEEP

Escucha con sonido envolvente Standard Este receptor ofrece sonido envolvente básico para fuentes estéreo y multicanal. Mientras escuche una fuente, pulse ALC/STANDARD varias veces para seleccionar un modo de escucha. Escucha con sonido envolvente Advanced Puede utilizar la función Efectos de sonido envolvente avanzados para crear una amplia variedad de efectos de sonido envolvente adicionales. Mientras escuche una fuente, pulse ADV SURR varias veces para seleccionar un modo de escucha. Use MASTER VOLUME +/– para ajustar el nivel del volumen. • Puede apagar el sonido pulsando el botón MUTE. Disfrute de una variedad de sonidos. Pulse S.RETRIEVER para poner en On u Off la opción Sound Retriever.

• Al quitar los datos de audio durante el proceso de compresión, a menudo la calidad de sonido experimenta una imagen de sonido desigual. La función Sound Retriever utiliza la nueva tecnología DSP, que le ayuda a devolver el sonido en calidad CD al audio de 2 canales comprimido, restaurando la presión del sonido y suavizando las irregularidades de sonido que aparecen tras la compresión. Otras funciones del mando a distancia

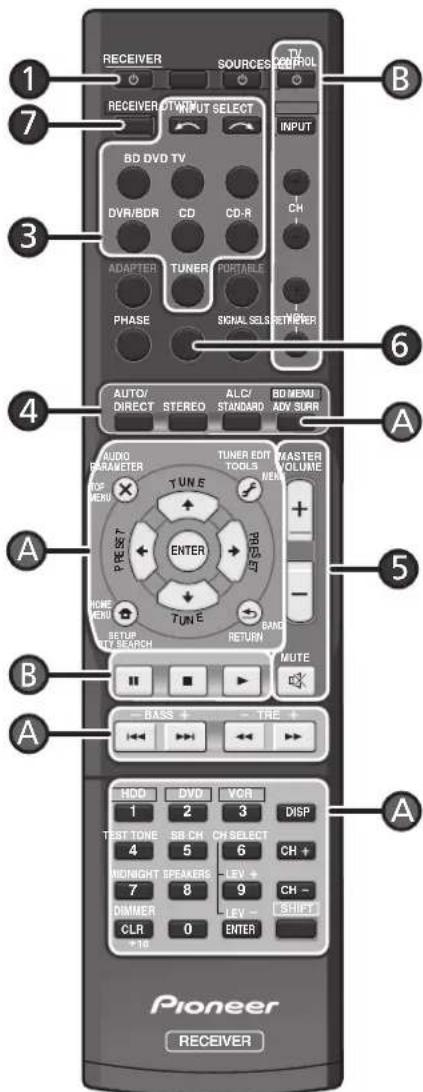

• La entrada del receptor cambiará según corresponda, de modo que podrá hacer funcionar otros componentes mediante el mando a distancia. Para operar el receptor, primero pulse RECEIVER

y luego pulse el botón pertinente que desee accionar. Utilice los botones “A” para ajustar las conguraciones de este receptor y operar otros dispositivos. Para hacer funcionar el televisor, utilice los botones “B”. Estas operaciones siguen siendo posibles incluso después de pulsar el botón RECEIVER

Pulse TUNER para seleccionar el sintonizador.Si es preciso, pulse BAND para cambiar la banda (FM o AM). Pulse TUNE para sintonizar una emisora. • Pulse TUNE

durante aproximadamente un segundo. El receptor empezará a buscar la siguiente emisora.Si está escuchando una estación FM pero la recepción es débil, pulse BAND para seleccionar FM MONO y ajuste el modo de recepción del receptor a mono. Presintonización de emisoras Si escucha una emisora de radio en particular a menudo, puede ser conveniente almacenar la frecuencia de la emisora en el receptor para luego recuperarla fácilmente cada vez que desee escuchar dicha emisora. Pulse TUNER EDIT mientras recibe la señal de la emisora que desee guardar.La pantalla muestra PRESET, luego MEM parpadeante y una presintonía. Para seleccionar la presintonía deseada, pulse PRESET (o los botones numéricos); a continuación, pulse ENTER.El número presintonizado deja de parpadear y el receptor guarda la emisora. Escucha de presintonías Para poder utilizar esta función, primero deberá presintonizar algunas emisoras. Para seleccionar la presintonía deseada, pulse PRESET (o los botones numéricos).© 2012 PIONEER CORPORATION. Todos los derechos reservados. • Los botones siguientes no se utilizan con este receptor: – ADAPTER, PORTABLECancelación de Auto Power DownCuando este receptor no se utilice durante un período de varias horas, se apagará automáticamente. El temporizador de apagado automático está ajustado a seis horas en la configuración de fábrica, y es posible modificar este período o bien desactivar completamente la función de apagado. “El menú Auto Power Down”2
