BEDIENUNGSANLEITUNG HTP070 PIONEER

Detaillierte Beschreibungen des Receivers finden Sie in der „Bedienungsanleitung“ auf der mitgelieferten CD-ROM. Die Bedienungsanleitung kann auch von der Website von Pioneer (http:// www.pioneer.eu) heruntergeladen werden. Näheres zur Behandlung der CD-ROM finden Sie im Folgenden. Betriebsumgebung — Diese CD-ROM kann mit den Betriebssystemen Microsoft® Windows® 95/98/Me/NT/2000/XP/Vista/7 und Apple Mac OS X 10.4 verwendet werden. Der Adobe Reader (Version 4.0 oder später) ist erforderlich, um diese CD-ROM lesen zu können. D Vorkehrungen für die Verwendung — iese CD-ROM ist für die Verwendung mit einem Personalcomputer vorgesehen. Sie kann nicht mit einem DVD-Spieler oder Musik-CD-Spieler verwendet werden. Falls Sie versuchen, diese CD-ROM mit einem DVD-Spieler oder Musik- CD-Spieler zu verwenden, besteht die Gefahr einer Beschädigung der Lautsprecher oder eines Gehörschadens infolge zu hoher Lautstärke.

Lizenz — Bitte stimmen Sie den unten angeführten „Gebrauchsbedingungen“ zu, bevor Sie diese CD-ROM verwenden. Verwenden Sie die CD-ROM bitte nicht, falls Sie mit den Gebrauchsbedingungen nicht einverstanden sind. Gebrauchsbedingungen — Das Urheberrecht der Daten, die auf dieser CD-ROM enthalten sind, gehört der PIONEER CORPORATION. Die unerlaubte Übertragung, Duplizierung, Versendung, öffentliche Übertragung, Übersetzung sowie der unerlaubte Verkauf, Verleih und dergleichen, die den Rahmen von „persönlichem Gebrauch“ oder „Zitieren“, wie im Urheberrechtsgesetz definiert, überschreiten, können strafrechtlich verfolgt werden. Die Erlaubnis zur Verwendung dieser CD-ROM erfolgt unter Lizenz der PIONEER CORPORATION.

Genereller Haftungsausschluss — Die PIONEER CORPORATION garantiert nicht, dass diese CD-ROM mit allen PCs und Betriebssystemen funktioniert. Außerdem haftet die PIONEER CORPORATION nicht für irgendwelche Schäden, die infolge des Gebrauchs dieser CD-ROM anfallen, und kann auch nicht für Entschädigungen irgendwelcher Art haftbar gemacht werden. Die Namen der Privatunternehmen, Produkte und anderer Entitäten, die in diesem Dokument angeführt sind, sind die eingetragenen Warenzeichen oder Warenzeichen der jeweiligen Unternehmen. * Bei Verwendung eines Mac OS-Betriebssystems: Setzen Sie diese CD-ROM in ein CD-Laufwerk ein, und doppelklicken Sie dann auf das CD-ROM-Symbol, um die Anwendung zu starten. Deutsch Einlegen der BatterienDie mit der Einheit mitgelieferten Batterien sind dafür vorgesehen, die Anfangsoperationen zu überprüfen. Sie können nicht über längere Zeit verwendet werden. Wir empfehlen die Verwendung alkalischer Batterien, denn sie haben eine längere Lebensdauer. AUHTUNG • Ein falscher Gebrauch der Batterien kann zum Auslaufen oder Bersten führen. Beachten Sie bitte die folgenden Vorsichtshinweise: – Verwenden Sie niemals neue und alte Batterien zusammen. – Setzen Sie die Plus- und Minusseiten der Batterien ordnungsgemäß entsprechend den Markierungen im Batteriefach ein. – Batterien mit der gleichen Form können eine unterschiedliche Spannung aufweisen. Verwenden Sie auf keinen Fall unterschiedliche Batterien zusammen. – Beachten Sie bei der Entsorgung gebrauchter Batterien bitte die gesetzlichen Regelungen oder die Umweltvorschriften Ihres Landes oder Ihrer Region. – Verwenden oder lagern Sie Batterien nicht bei direkter Sonneneinstrahlung oder in übermäßig warmen Umgebungen wie zum Beispiel in Fahrzeugen oder in der Nähe von Heizungen. Dies kann zu Leckage, Überhitzung, Explosion oder Brand der Batterien führen. Außerdem kann die Lebensdauer der Batterien dadurch verkürzt oder ihre Leistung beeinträchtigt werden.Aufstellung des Receivers • Wenn Sie dieses Gerät installieren, achten Sie darauf, dass es auf einer horizontalen und stabilen Fläche aufgestellt wird. Installieren Sie es nicht an folgenden Orten: – auf einem Fernsehgerät (der Bildschirm könnte verzerrt erscheinen); – in der Nähe eines Kassettendecks (oder in der Nähe eines Gerätes, das ein Magnetfeld erzeugt). Dies könnte den Klang stören; – in direktem Sonnenlicht; – an feuchten oder nassen Orten; – an extrem heißen oder kalten Plätzen; – an Orten mit Vibrationen oder anderen Bewegungen; – an Orten, die sehr staubig sind; – an Orten mit heißen Dämpfen oder Ölen (wie in einer Küche).WARNUNG:Klettern Sie auf keinen Fall auf diese Einheit. Seien Sie insbesondere vorsichtig, wenn Kinder in der Nähe sind. Die Einheit wird möglicherweise beschädigt oder kann umfallen, was zu einer Verletzung führen kann.Ein Ausrufezeichen in einem Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen in den Dokumenten hin, die dem Gerät beiliegen.Das Blitzsymbol in einem Dreieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung kann so hoch sein, dass sie die Gefahr eines elektrischen Schlages birgt.ACHTUNG:UM SICH NICHT DER GEFAHR EINES ELEKTRISCHEN SCHLAGES AUSZUSETZEN, DÜRFEN SIE NICHT DEN DECKEL (ODER DIE RÜCKSEITE) ENTFERNEN. IM GERÄTEINNEREN BEFINDEN SICH KEINE VOM BENUTZER REPARIERBAREN TEILE. ÜBERLASSEN SIE REPARATUREN DEM QUALIFIZIERTEN KUNDENDIENST. CAUTION

Informationen für Anwender zur Sammlung und Entsorgung von Altgeräten und gebrauchten Batterien Diese Symbole auf den Produkten, der Verpackung und/oder Begleitdokumenten bedeuten, dass gebrauchte elektrische und elektronische Produkte und Batterien nicht über den Haushaltsmüll entsorgt werden dürfen. Zur richtigen Handhabung, Rückgewinnung und Wiederverwertung von Altprodukten und gebrauchten Batterien bringen Sie diese bitte zu den gemäß der nationalen Gesetzgebung dafür zuständigen Sammelstellen. Mit der korrekten Entsorgung dieser Produkte und Batterien helfen Sie dabei, wertvolle Ressourcen zu schonen und vermeiden mögliche negative Auswirkungen auf die Gesundheit und die Umwelt, die durch eine unsachgemäße Behandlung des Abfalls entstehen könnten. Weitere Informationen zur Sammlung und Wiederverwertung von Altprodukten und Batterien erhalten Sie von Ihrer örtlichen Gemeindeverwaltung, Ihrem Müllentsorger oder dem Verkaufsort, an dem Sie die Waren erworben haben. Diese Symbole gelten ausschließlich in der Europäischen Union. Für Länder außerhalb der Europäischen Union: Wenn Sie diese Gegenstände entsorgen wollen, wenden Sie sich bitte an Ihre lokalen Behörden oder Händler und fragen Sie dort nach der korrekten Entsorungsweise. Symbolbeispiele für Batterien Symbol für Geräte Falls der Netzstecker des Netzkabels dieses Gerätes nicht in die Zusatzsteckdose einer anderen Komponente passt, muss er gegen einen Netzstecker der geeigneten Ausführung ausgewechselt werden. Ein derartiger Austausch des Netzsteckers muss vom Kundendienstpersonal vorgenommen werden. Wenn der vom Netzkabel abgeschnittene ursprüngliche Netzstecker in eine Netzsteckdose eingesteckt wird, besteht akute Stromschlaggefahr! Daher ist unbedingt dafür zu sorgen, dass der abgeschnittene Netzstecker sofort vorschriftsmäßig entsorgt wird. Vor einem längeren Nichtgebrauch des Gerätes, beispielsweise während des Urlaubs, sollte der Netzstecker aus der Netzsteckdose gezogen werden, um das Gerät vollständig vom Netz zu trennen. D3-4-2-2-1a_A1_De ACHTUNG Der STANDBY/ON Schalter dieses Gerätes trennt das Gerät nicht vollständig vom Stromnetz. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden. Daher sollte das Gerät so aufgestellt werden, dass stets ein unbehinderter Zugang zur Netzsteckdose gewährleistet ist, damit der Netzstecker in einer Notsituation sofort abgezogen werden kann. Um Brandgefahr auszuschließen, sollte der Netzstecker vor einem längeren Nichtgebrauch des Gerätes, beispielsweise während des Urlaubs, grundsätzlich von der Netzsteckdose getrennt werden. D3-4-2-2-2a*_A1_De Dieses Gerät ist für den Heimgebrauch vorgesehen. Falls bei Einsatz zu einem anderem Zweck (z.B. Langzeitgebrauch zu gewerblichen Zwecken in einem Restaurant oder Betrieb in einem Fahrzeug bzw. Schiff) eine Funktionsstörung auftritt, die eine Reparatur des Gerätes erforderlich macht, werden die Reparaturkosten dem Kunden selbst dann in Rechnung gestellt, wenn die Garantiefrist noch nicht abgelaufen ist. K041_A1_De WARNUNG Dieses Gerät ist nicht wasserdicht. Zur Vermeidung der Gefahr von Brand und Stromschlag keine Behälter mit Flüssigkeiten (z.B. Blumenvasen und -töpfe) in die Nähe des Gerätes bringen und dieses vor Tropfwasser, Spritzwasser, Regen und Nässe schützen. D3-4-2-1-3_A1_De WARNUNG Vor dem erstmaligen Anschluss des Gerätes an das Stromnetz bitte den folgenden Hinweis sorgfältig beachten.Die Netzspannung ist je nach Land verschieden. Vor der Inbetriebnahme des Gerätes sicherstellen, dass die örtliche Netzspannung mit der auf dem Ty penschild an der Rückwand des Gerätes angegebenen Nennspannung (z.B. 230 V oder 120 V) übereinstimmt.D3-4-2-1-4*_A1_De WARNUNG Keine Quellen offener Flammen (z.B. eine brennende Kerze) auf dieses Gerät stellen.D3-4-2-1-7a_A1_De Betriebsumgebung Betriebstemperatur und Betriebsluftfeuchtigkeit:+5 °C bis +35 °C, 85 % rel. Feuchte max. (Ventilationsschlitze nicht blockiert)Eine Aufstellung dieses Gerät an einem unzureichend belüfteten, sehr feuchten oder heißen Ort ist zu vermeiden, und das Gerät darf weder direkter Sonneneinstrahlung noch starken Kunstlichtquellen ausgesetzt werden.D3-4-2-1-7c*_A1_DePioneer übernimmt keinerlei Haftung für Unfälle oder Schäden, die auf eine unsachgemäße Aufstellung, zweckentfremdeten Gebrauch, eine Nachgestaltung dieses Gerätes oder Naturkatastrophen zurückzuführen sind.English Français Italiano Español Nederlands Deutsch

Anschluss der Lautsprecher Anschluss der Lautsprecher Anschließen eines Fernsehers und von Wiedergabe-Geräten Anschluss des Receivers an das Stromnetz AUHTUNG

• An den Lautsprecherklemmen dieses Gerätes liegt eine potentiell GEFÄHRLICHE Spannung an. Zur Vermeidung von Stromschlaggefahr ist unbedingt darauf zu achten, den Netzstecker beim Anschließen und Abtrennen der Lautsprecherkabel von der Netzsteckdose zu trennen, bevor irgendwelche nicht isolierten Teile berührt werden.

• Stellen Sie sicher, dass der blanke Lautsprecherdraht verdrillt und vollständig in den Lautsprecher-Anschluss eingeschoben ist. Wenn einer der blanken Lautsprecherdrähte die Rückseite berührt, kann es als Sicherheitsmaßnahme zum Ausschalten der Stromversorgung kommen.

• Schließen Sie den mitgelieferten Subwoofer auf keinen Fall an einen anderen Verstärker als den Verstärker im Lieferumfang dieser Anlage an. Anderenfalls besteht die Gefahr von Funktionsstörungen und Brandausbruch.

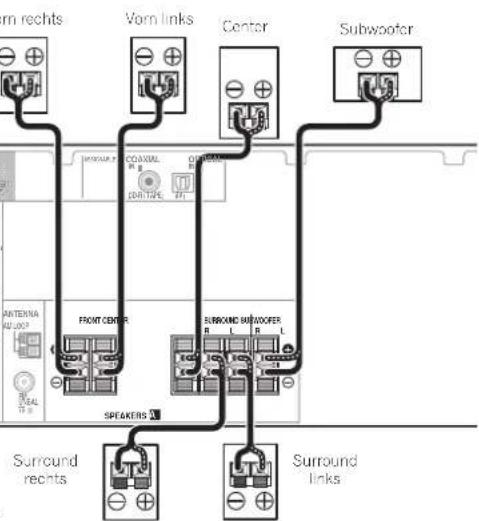

Vorn rechtsCenterVorn linksSubwooferSurround rechtsSurround links Es ist darauf zu achten, den Lautsprecher rechts an den rechten Anschluss (R) und den Lautsprecher links an den linken Anschluss (L) anzuschließen. Stellen Sie außerdem sicher, dass die positiven und negativen (+/–) Anschlüsse am Receiver denen an den Lautsprechern entsprechen. Blanke Kabelanschlüsse

Öffnen Sie die Klemmen und schieben Sie den hervorstehenden Draht ein.

Lassen Sie die Klemmen los. Aufstellung der Lautsprecher Der Receiver funktioniert auch bei Verwendung von nur zwei Stereolautsprechern (die Front-Lautsprecher in der Abbildung), aber wir empfehlen Ihnen die Verwendung von mindestens drei Lautsprechern, wobei ein vollständiges Setup immer noch den besten Raumklang liefert. Stellen Sie Ihre Lautsprecher wie unten dargestellt auf, um den bestmöglichen Surroundklang zu erzielen. 5.1-Kanal-Surround-System:

• Außerdem können auch hintere Surround- Lautsprecher angeschlossen werden.

„Die hinteren Surround-Lautsprecher anschließen“

• Der Subwoofer und die Surround- Lautsprecher sind magnetisch nicht abgeschirmt und dürfen daher nicht in der Nähe eines Fernsehers oder Monitors aufgestellt werden, da die Wechselwirkung der magnetischen Materialien eine Verfälschung der Farben auf Ihrem Fernsehbildschirm bewirken kann. Geräte, die leicht durch Magnetismus in Mitleidenschaft gezogen werden (Magnetstreifen- Karten, Armbanduhren, Videobänder usw.), dürfen nicht in der Nähe des Subwoofers oder der Surround-Lautsprecher abgelegt werden.

• Die Frontlautsprecher und der Mittellautsprecher dieser Anlage sind für eine Aufstellung in der Nähe eines Fernsehgerätes oder Farbmonitors mit Kathodenstrahlröhre geeignet. Falls jedoch Farbverzerrungen durch die Aufstellung der Lautsprecher auf dem Bildschirm verursacht werden, schalten Sie das Fernsehgerät bzw. den Farbmonitor mit Kathodenstrahlröhre 15 Minuten bis 30 Minuten lang aus und dann wieder ein. In den meisten Fällen werden derartige durch die Lautsprecher verursachte Bildstörungen selbsttätig von der Entmagnetisierungsfunktion des Fernsehgerätes oder Farbmonitors mit Kathodenstrahlröhre beseitigt. Falls trotzdem weiterhin Farbverzerrungen auftreten, stellen Sie die Lautsprecher in einem größeren Abstand vom Bildschirm auf. Wenn sich Magneten oder Magnetfelder erzeugende Geräte in der Nähe befinden, kann eine gegenseitige Beeinflussung mit der Lautsprecheranlage dazu führen, dass Farbverzerrungen auf dem Bildschirm eines Fernsehgerätes oder Farbmonitors mit Kathodenstrahlröhre verursacht werden.

• Befestigen Sie den Mittellautsprecher und den Subwoofer auf keinen Fall an einer Wand oder an der Decke, da anderenfalls die Gefahr besteht, dass diese Lautsprecher herunterfallen und Verletzungen verursachen.

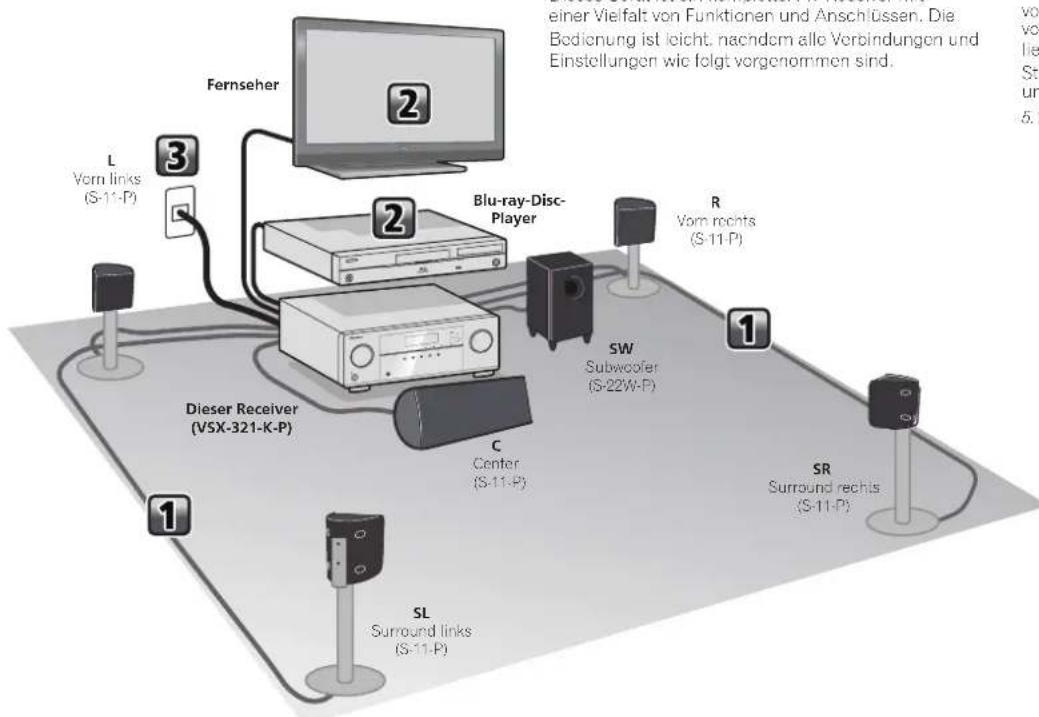

Ablauf der Einstellungen auf dem Receiver Führen Sie unbedingt alle Anschlüsse durch, bevor Sie das Gerät an eine Netzstromquelle anschließen. Dieses Gerät ist ein kompletter AV-Receiver mit einer Vielfalt von Funktionen und Anschlüssen. Die Bedienung ist leicht, nachdem alle Verbindungen und Einstellungen wie folgt vorgenommen sind.

Vorn links(S-11-P) Subwoofer(S-22W-P) Center(S-11-P)Dieser Receiver(VSX-321-K-P)Blu-ray-Disc-PlayerFernseher Vorn rechts(S-11-P) Surround links(S-11-P) Surround rechts(S-11-P) AUHTUNG

• Stellen Sie den Mittellautsprecher unterhalb des Fernsehgerätes auf, damit der Ton des Mittenkanals mit dem Fernsehschirm übereinstimmt.

• Achten Sie darauf, den Mittellautsprecher bei Aufstellung auf dem Fernsehgerät mit Klebeband oder auf eine andere geeignete Art und Weise zu sichern. Anderenfalls kann der Lautsprecher infolge von äußeren Erschütterungen, z. B. einem Erdbeben, vom Fernsehgerät herunterfallen, wodurch in der Nähe befindliche Personen verletzt werden können oder der Lautsprecher beschädigt werden kann.

VORSICHTSHINWEIS ZUR BELÜFTUNG

Bei der Aufstellung dieses Gerätes muss für einen ausreichenden Freiraum gesorgt werden, um eine einwandfreie Wärmeabfuhr zu gewährleisten (mindestens 20 cm oberhalb des Gerätes, 10 cm hinter dem Gerät und jeweils 10 cm an der Seite des Gerätes). WARNUNG Im Gerätegehäuse sind Ventilationsschlitze und andere Öffnungen vorgesehen, die dazu dienen, eine Überhitzung des Gerätes zu verhindern und einen zuverlässigen Betrieb zu gewährleisten. Um Brandgefahr auszuschließen, dürfen diese Öffnungen auf keinen Fall blockiert oder mit Gegenständen (z.B. Zeitungen, Tischdecken und Gardinen) abgedeckt werden, und das Gerät darf beim Betrieb nicht auf einem dicken Teppich oder Bett aufgestellt sein. D3-4-2-1-7b*_A1_De4

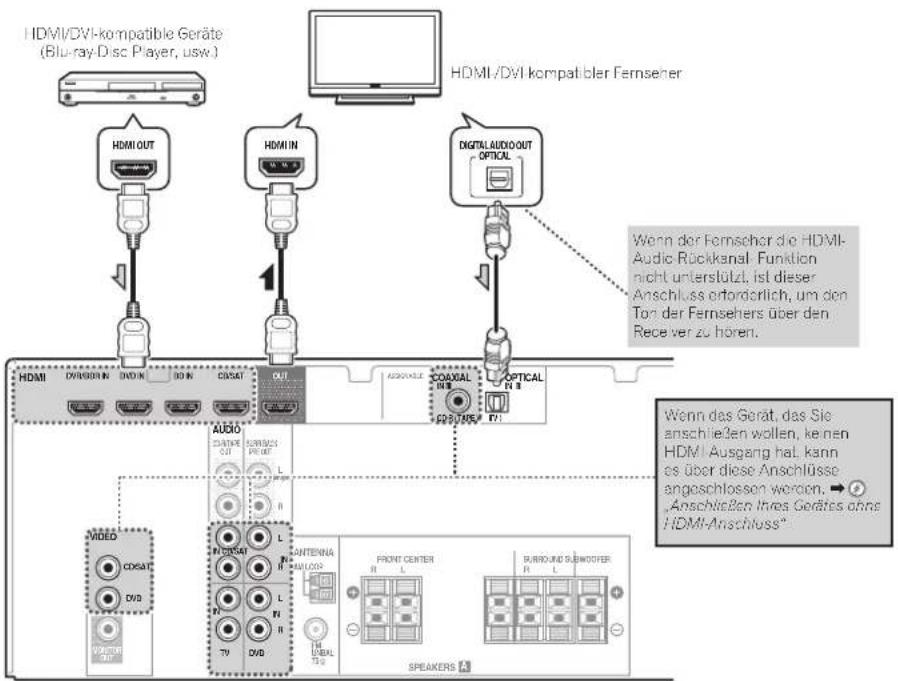

Anschließen eines Fernsehers und von Wiedergabe-Geräten Anschluss des Receivers an das Stromnetz Wenn Sie über ein mit HDMI oder DVI (mit HDCP) ausgestattete Gerät verfügen (Blu-ray-Disc Player, usw.), können Sie diese mit einem handelsüblichen HDMI-Kabel an diesen Receiver anschließen.

• Der folgende Anschluss/die folgende Einstellung ist erforderlich, um den Ton des Fernsehers über diesen Receiver zu hören. – Wenn der Fernseher die HDMI-Audio-Rückkanal- Funktion nicht unterstützt, den Receiver und den Fernseher mit Audio-Kabeln anschließen (wie dargestellt). – Wenn der Fernseher die HDMI-Audio-Rückkanal- Funktion unterstützt, wird der Ton des Fernsehers über den HDMI-Anschluss in den Receiver eingegeben, so dass es nicht erforderlich ist, ein Audiokabel anzuschließen. In diesem Falle ist ARC beim HDMI Setup auf ON einzustellen. – Es kann sein, dass die ARC-Funktion nicht arbeitet, auch wenn die oben angegebenen Anschlüsse vorgenommen worden sind. Verbinden Sie in diesem Falle den Receiver und den Fernseher mit einem Audiokabel. Über den Anschluss von Video-Ausgängen Dieser Receiver ist nicht mit einem Videokonverter bestückt. Wenn Sie HDMI-Kabel für das Anschließen an das Eingangs-Gerät verwenden, müssen die gleichen Kabel für das Anschließen an den Fernseher verwendet werden. Die vom analogen (Composite)- Videoeingang dieser Einheit eingegebenen Signale werden nicht von HDMI OUT ausgegeben. HDMI VIDEO

OPTICAL HDMI/DVI-kompatible Geräte (Blu-ray-Disc Player, usw.) HDMI-/DVI-kompatibler Fernseher Wenn der Fernseher die HDMI- Audio-Rückkanal- Funktion nicht unterstützt, ist dieser Anschluss erforderlich, um den Ton der Fernsehers über den Receiver zu hören. Wenn das Gerät, das Sie anschließen wollen, keinen HDMI-Ausgang hat, kann es über diese Anschlüsse angeschlossen werden.

„Anschließen Ihres Gerätes ohne HDMI-Anschluss“ AUHTUNG

• Beim Anschließen und Trennen des Netzkabels immer den Stecker anfassen. Ziehen Sie den Stecker nicht durch Ziehen am Kabel heraus, und berühren Sie das Netzkabel niemals mit nassen Händen, da dies einen Kurzschluss oder einen elektrischen Schlag verursachen könnte. Das Gerät, Möbelstücke oder andere Gegenstände nicht auf das Netzkabel stellen und jegliches Einklemmen des Netzkabels vermeiden. Niemals einen Knoten ins Netzkabel machen oder es an anderen Kabeln festbinden. Das Netzkabel sollte so verlegt werden, dass niemand darauf treten kann. Ein beschädigtes Netzkabel kann einen Brand oder einen elektrischen Schlag verursachen. Überprüfen Sie das Netzkabel hin und wieder. Bei Beschädigung wenden Sie sich bitte wegen Ersatz an die nächste Pioneer- Kundendienststelle.

• Verwenden Sie kein anderes als das mit dem Gerät mitgelieferte Netzkabel.

• Verwenden Sie das mitgelieferte Netzkabel für keinen anderen als den unten beschriebenen Zweck.

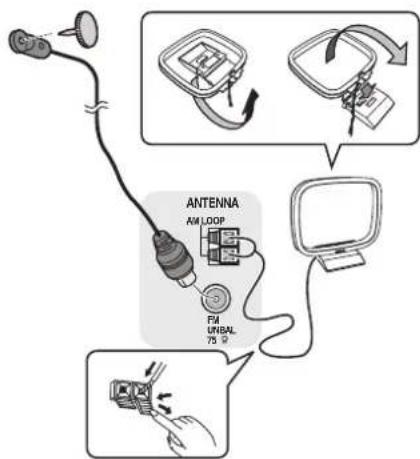

• Der Receiver muss, wenn er nicht regelmäßig betrieben wird, wie z.B. während längerer Abwesenheit, durch Ziehen des Netzsteckers aus der Wandsteckdose vom Netz getrennt werden. Anschluss der Antennen Schließen Sie eine FM-Drahtantenne und die AM- Rahmenantenne wie unten dargestellt an. ANTENNA

AM LOOP Den Receiver erst dann ans Netz anschließen, wenn alle Geräte, einschließlich der Lautsprecher, am Receiver angeschlossen sind.

Stecken Sie das mitgelieferte Netzkabel in die AC IN-Buchse auf der Rückseite des Receivers.

Stecken Sie das andere Ende in eine Wandsteckdose. AC IN Zur NetzsteckdoseEnglish Français Italiano Español Nederlands Deutsch

Standard-Wiedergabe Hier finden Sie die wichtigsten Anweisungen für die Wiedergabe einer Quelle (z. B. einer Blu-ray Disc) mit Ihrem Heimkinosystem.

Schalten Sie die Systemkomponenten und den Receiver ein.Starten Sie durch Einschalten das Wiedergabegerät (zum Beispiel einen Blu-ray-Disc-Player), Ihren Fernseher und dann den Receiver (drücken Sie RECEIVER

Den Eingang des Fernsehers auf den Eingang umschalten, der ihn mit dem Receiver verbindet.Wenn z. B. dieser Receiver an die VIDEO- Buchsen des Fernsehers angeschlossen wurden, ist darauf zu achten, dass nunmehr der VIDEO-Eingang gewählt wurde. Die Eingangsfunktionstasten drücken, um die Eingangsfunktion zu wählen, die wiedergegeben werden soll.

• Der Eingang des Receivers wird umgeschaltet, so dass andere Geräte mit der Fernbedienung betrieben werden können. • Die Eingangsquelle kann auch durch Drücken der INPUT SELECT -Tasten auf der Fernbedienung oder mit der Wählscheibe INPUT SELECTOR auf dem vorderen Bedienfeld gewählt werden. In diesem Falle schaltet die Fernbedienung keine Betriebsmodi um.
• Zur Wahl des Audio-Eingangssignals entsprechend dem Quellengerät SIGNAL SEL drücken (HDMI, digital oder analog). Drücken Sie AUTO/DIRECT um „AUTO SURROUND“ auszuwählen, und beginnen Sie mit der Wiedergabe der Quelle.Beim der Wiedergabe einer Dolby-Digital- oder DTS-Raumklang Blu-ray/DVD-Disc sollten Sie mit einem digitalen Audioanschluss Raumklang hören. Wenn Sie eine Stereoquelle abspielen oder wenn es sich bei dem Anschluss um einen Analog-Audioanschluss handelt, hören Sie nur den Ton aus den Frontlautsprechern links und rechts im Standard-Hörmodus.RECEIVERSOURCESLEEP

Hören im Standard-Raumklang Dieser Receiver bietet elementaren Raumklang für Stereo- und Mehrkanal-Quellen. Drücken Sie, während Sie sich eine Signalquelle anhören, wiederholt ALC/STANDARD, um einen Hörmodus zu wählen. Hören im Advanced-Raumklang Die erweiterten Surround-Effekte können für eine ganze Reihe zusätzlicher Raumklang-Effekte verwendet werden. Drücken Sie, während Sie sich eine Signalquelle anhören, wiederholt ADV SURR, um einen Hörmodus zu wählen. Zur Einstellung der Lautstärke MASTER VOLUME +/– verwenden.

• Der Ton kann durch Drücken der MUTE-Taste (Stummschaltung) abgeschaltet werden

Erfreuen Sie sich an einer Vielzahl von Klängen. Drücken Sie, um die Sound-Retriever- Funktion ein- oder auszuschalten, die Taste S.RETRIEVER.

• Wenn während eines Komprimiervorgangs Audiodaten entfernt werden, leidet die Tonqualität oft unter einem ungleichmäßigen Soundeindruck. Die Funktion Sound Retriever verwendet eine neue DSP-Technik, die dabei hilft, komprimierten 2-Kanalton wieder in CD-Qualität erklingen zu lassen. Dies geschieht durch Wiederherstellung des Schalldrucks und Glätten von verzerrten Artefaktresten, die bei der Komprimierung entstanden sind. Andere Fernbedienungsfunktionen

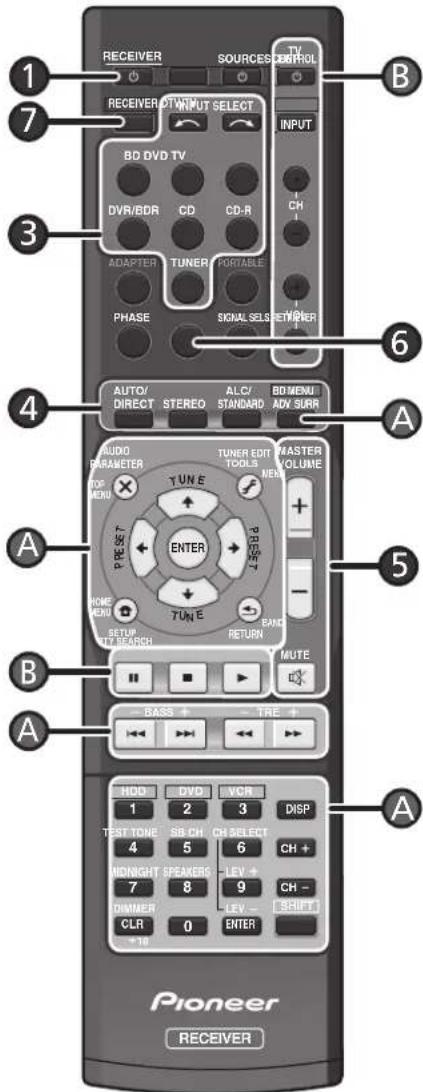

• Der Eingang des Receivers wird umgeschaltet, so dass andere Geräte mit der Fernbedienung betrieben werden können. Drücken Sie, um den Receiver zu verwenden, zuerst RECEIVER

und dann die zum Betreiben erforderliche Taste. Verwenden Sie die „A“-Tasten, um die Einstellungen dieses Receivers vorzunehmen und andere Geräte zu betreiben. Verwenden Sie, um den Fernseher zu bedienen, die „B“-Tasten. Operationen sind auch nach dem Drücken der RECEIVER -Taste noch möglich. Empfang von Rundfunksendungen

Drücken Sie TUNER, um den Tuner zu wählen.Drücken Sie, wenn erforderlich, die Taste BAND , um das Band (FM oder AM) zu ändern. Drücken Sie TUNE , um einen Sender einzustellen. • TUNE

drücken und etwa 1 Sekunde lang gedrückt halten. Der Receiver beginnt mit der Suche nach dem nächsten Sender.Drücken Sie, wenn Sie sich einen FM-Sender anhören, der Empfang aber schwach ist, BAND , um FM MONO wählen, und stellen Sie den Receiver auf den Monoempfangs-Modus ein. Speichern voreingestellter Sender Wenn Sie oft einen bestimmten Radiosender hören, ist es praktisch, die Frequenz zu speichern, um en Sender später immer dann einfach aufrufen zu können, wenn Sie ihn hören möchten. Drücken Sie, während Sie ein Signal von dem Sender erhalten, den Sie speichern möchten, die Taste TUNER EDIT.Das Display zeigt PRESET, dann ein blinkendes MEM und den voreingestellten Sender. Drücken Sie, um den Sender, den Sie voreinstellen wollen, zu wählen, PRESET (oder die Zifferntasten) und anschließend ENTER.Die Voreinstellung stoppt das Blinken, und der Receiver speichert den Sender. Gespeicherte Sender (Presets) anhören Damit Sie dies tun können, müssen zunächst einige Sender voreingestellt worden sein. Drücken Sie, um den Sender, den Sie voreinstellen wollen, zu wählen, PRESET (oder die Zifferntasten).© 2012 PIONEER CORPORATION. Alle Rechte vorbehalten. • Die folgenden Tasten werden bei diesem Receiver nicht verwendet: – ADAPTER, PORTABLEAnnullieren der automatischen Abschaltung des StromsWenn dieser Receiver über einen Zeitraum von mehreren Stunden nicht verwendet wird, wird der Strom automatisch abgeschaltet. Der Timer für die automatische Abschaltung des Stroms ist ab Werk auf sechs Stunden eingestellt. Das Timing kann geändert werden, es ist aber auch möglich, die Funktion zur Abschaltung des Stroms ganz auszuschalten. „Menü zur automatischen Abschaltung des Stroms“6
