MANUAL DE USUARIO Relaxx'x ProSilence Plus BGS5320R BOSCH

Nuestros recambios originales, accesorios originales y accesorios especiales están, al igual que las bolsas para polvo originales, perfectamente adaptados a las propiedades y los requisitos de nuestras aspiradoras. Por ello, recomendamos utilizar exclusivamente nuest-ros recambios originales, accesorios originales y espe-ciales, así como nuestras bolsas para polvo. De esta forma quedará garantizada una larga vida útil y una calidad alta y duradera del rendimiento de limpieza de la aspiradora. Aviso: El uso de recambios, accesorios, accesorios espe-ciales y bolsas para polvo que no sean adecuados o no cumplan la calidad requerida puede causar daños en la aspiradora no cubiertos por nuestra garantía, siempre cuando dichos daños se deriven del uso de tales productos. Consejos y advertencias de seguridad Este aspirador cumple las reg- las reconocidas de la técnica y las correspondientes normas y disposiciones de seguridad.

Este aparato puede ser utiliz- ado por niños a partir de 8 años y por personas que pre- senten limitaciones de las fa- cultades físicas, sensoriales o psíquicas o que carezcan de la experiencia y el conoci- miento necesarios, siempre que sean supervisados por otra persona o que se les haya enseñado a utilizar la herramienta de forma segura y hayan comprendido los pe- ligros que supone. Los niños no deben jugar con el aparato. Las tareas de limpieza y man- tenimiento que correspon- dan al usuario no deben ser realizadas por niños sin su- pervisión. Mantener las láminas y bol- sas de plástico fuera del al- cance de los niños. >= ¡Peligro de asfixia! Uso adecuado La conexión y puesta en funcionamiento del aspirador debe efectuarse de acuerdo con las indicaciones de la placa de características. No aspirar nunca sin la bolsa filtrante, el depósito de polvo, el filtro protector del motor o el filtro de salida.>= ¡El aparato puede estropearse! No aspirar nunca con la boquilla y el tubo cerca de la cabeza.>= ¡Peligro de lesiones! Para aspirar escaleras, el aparato tiene que quedar siempre por debajo del usuario. No usar el cable de alimentación de red ni el tubo fle-xible para llevar/transportar el aspirador. Si el cable de conexión a la red está dañado, para evi-tar riesgos lo debe sustituir el fabricante o su Servi-cio de Asistencia Técnica u otra persona igualmente cualificada. En caso de utilizar el aparato durante más de 30 mi- nutos, extraer por completo el cable de conexión a la red. No tirar del cable para desenchufar el aparato de la red, sino de la clavija del enchufe.18 No colocar el cable de alimentación encima de bordes afilados ni aplastarlo. Durante la recogida automática del cable, prestar atención para que el enchufe no se dirija a personas, partes del cuerpo, animales u otros objetos. => Guiar el cable de conexión a la red con ayuda del enchufe. Extraer el enchufe antes de realizar cualquier trabajo en el aspirador. No poner en marcha el aspirador si presenta algún de- sperfecto. Extraer el enchufe en caso de avería. Para evitar riesgos, las reparaciones y el cambio de piezas del aspirador sólo deben ser llevados a cabo por el servicio de asistencia técnica autorizado. Proteger el aspirador de las inclemencias del tiempo, la humedad y fuentes de calor. No utilizar productos inflamables o que contengan al- cohol en los filtros (bolsas filtrantes, filtro protector del motor, filtro de salida, etc.). El aspirador no ha sido diseñado para su empleo en obras. >= La aspiración de escombros puede provocar daños en el aparato. Desconectar el aparato y extraer el cable de conexión a la red cuando no se vaya a aspirar. Inutilizar inmediatamente los aparatos usados para poder eliminarlos según la normativa.

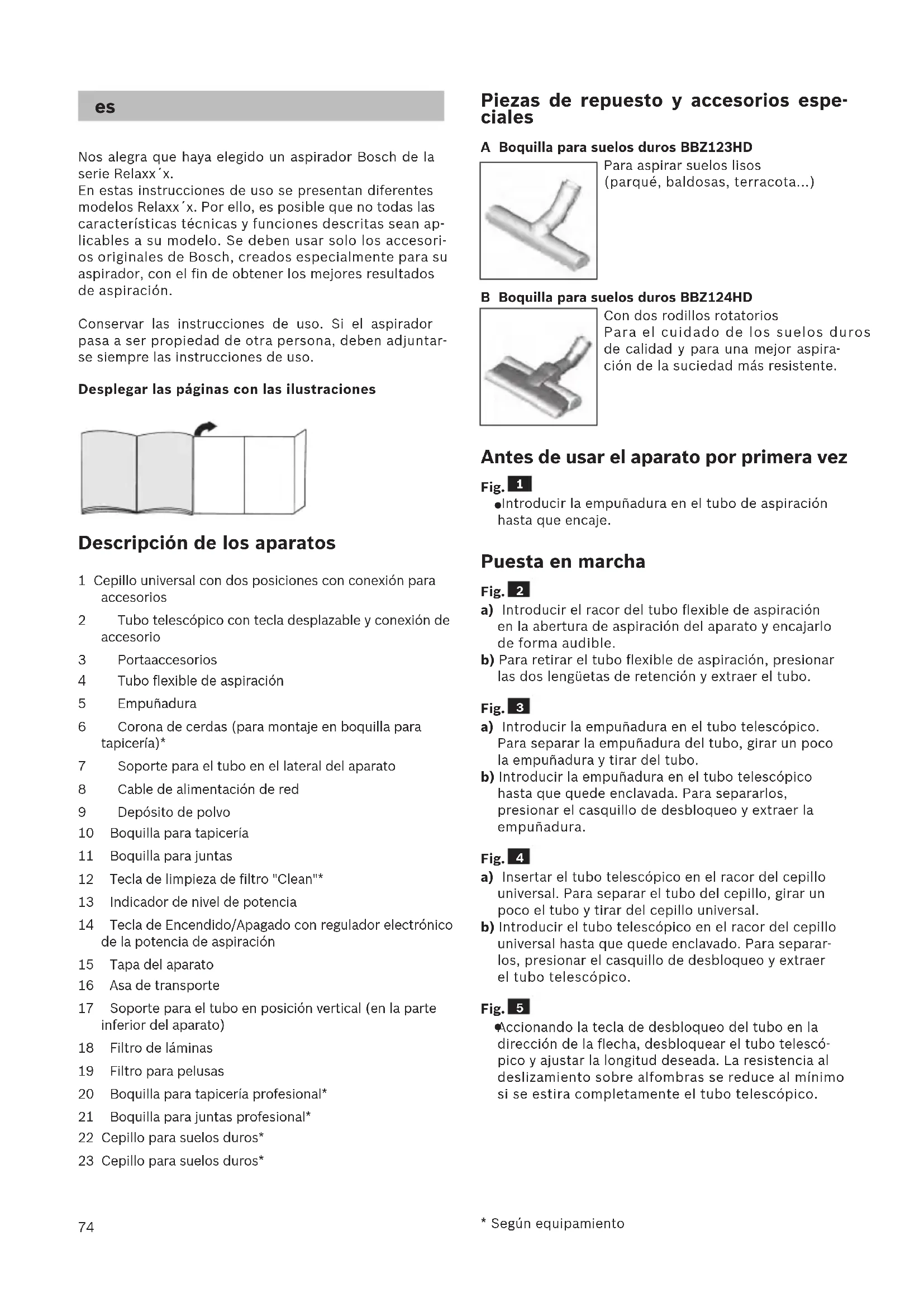

• mallista riippuen74 Nos alegra que haya elegido un aspirador Bosch de la serie Relaxx´x. En estas instrucciones de uso se presentan diferentes modelos Relaxx´x. Por ello, es posible que no todas las características técnicas y funciones descritas sean ap- licables a su modelo. Se deben usar solo los accesori- os originales de Bosch, creados especialmente para su aspirador, con el fin de obtener los mejores resultados de aspiración. Conservar las instrucciones de uso. Si el aspirador pasa a ser propiedad de otra persona, deben adjuntar- se siempre las instrucciones de uso. Desplegar las páginas con las ilustraciones Descripción de los aparatos 1 Cepillo universal con dos posiciones con conexión para accesorios 2 Tubo telescópico con tecla desplazable y conexión de accesorio 3 Portaaccesorios 4 Tubo flexible de aspiración 5 Empuñadura 6 Corona de cerdas (para montaje en boquilla para tapicería)* 7 Soporte para el tubo en el lateral del aparato 8 Cable de alimentación de red 9 Depósito de polvo 10 Boquilla para tapicería 11 Boquilla para juntas 12 Tecla de limpieza de filtro "Clean"* 13 Indicador de nivel de potencia 14 Tecla de Encendido/Apagado con regulador electrónico de la potencia de aspiración 15 Tapa del aparato 16 Asa de transporte 17 Soporte para el tubo en posición vertical (en la parte inferior del aparato) 18 Filtro de láminas 19 Filtro para pelusas 20 Boquilla para tapicería profesional* 21 Boquilla para juntas profesional* 22 Cepillo para suelos duros* 23 Cepillo para suelos duros* Piezas de repuesto y accesorios espe- ciales A Boquilla para suelos duros BBZ123HD Para aspirar suelos lisos (parqué, baldosas, terracota...) B Boquilla para suelos duros BBZ124HD Con dos rodillos rotatorios Para el cuidado de los suelos duros de calidad y para una mejor aspira- ción de la suciedad más resistente. Antes de usar el aparato por primera vez Fig.

Introducir la empuñadura en el tubo de aspiración hasta que encaje. Puesta en marcha Fig.

a) Introducir el racor del tubo flexible de aspiración en la abertura de aspiración del aparato y encajarlo de forma audible. b) Para retirar el tubo flexible de aspiración, presionar las dos lengüetas de retención y extraer el tubo. Fig.

a) Introducir la empuñadura en el tubo telescópico. Para separar la empuñadura del tubo, girar un poco la empuñadura y tirar del tubo. b) Introducir la empuñadura en el tubo telescópico hasta que quede enclavada. Para separarlos, presionar el casquillo de desbloqueo y extraer la empuñadura. Fig.

a) Insertar el tubo telescópico en el racor del cepillo universal. Para separar el tubo del cepillo, girar un poco el tubo y tirar del cepillo universal. b) Introducir el tubo telescópico en el racor del cepillo universal hasta que quede enclavado. Para separar- los, presionar el casquillo de desbloqueo y extraer el tubo telescópico. Fig.

Accionando la tecla de desbloqueo del tubo en la dirección de la flecha, desbloquear el tubo telescó- pico y ajustar la longitud deseada. La resistencia al deslizamiento sobre alfombras se reduce al mínimo si se estira completamente el tubo telescópico.

• Según equipamiento75 Fig.

a) Colocar el portaaccesorios en el tubo telescópico en la posición deseada. b) Introducir en el portaaccesorios la boquilla para tapicería con corona de cerdas y boquilla para juntas desde arriba o abajo y ejerciendo un poco de presión. Fig.

Tirar de la clavija de enchufe para sacar el cable de alimentación de red hasta la longitud deseada y enchufarla. Fig.

Conectar/desconectar el aspirador pulsando la tecla de conexión/desconexión. Regular la potencia de aspiración Fig.

La potencia de aspiración deseada puede ajustarse progresivamente girando el mando regulador. Gama baja de potencia >= Para aspirar materiales delicados, p. ej., tapicerías, cortinas, etc. Gama media de potencia >= Para la limpieza diaria en caso de poca suciedad. Gama alta de potencia >= Para limpiar revestimientos robustos, suelos resis- tentes y cuando hay mucha suciedad. Aspiración

Atención Los cepillos universales están sometidos a un gran desgaste, independientemente del estado del suelo duro (p. ej. suelos rugosos, baldosas rústicas, etc.). Por esta razón es aconsejable comprobar con cierta frecuencia la base de la boquilla. La base de la bo- quilla que presente desgaste o bordes afilados pue- de causar daños en suelos duros delicados, como parquet o linóleo. El fabricante no se responsabili- zará de los daños ocasionados por las boquillas des- gastadas. Fig.

Ajustar el cepillo universal con dos posiciones: Alfombras y moquetas => Suelos duros/parqué => Si se aspiran partículas de gran tamaño, aspirarlas de una en una y con cuidado para no obstruir el canal de aspiración del cepillo universal. En caso necesario, retirar la boquilla para poder aspi- rar mejor las partículas de suciedad. Aspirar con los accesorios adicionales Fig.

Acoplar las boquillas al tubo de aspiración o a la em- puñadura según las necesidades: a) Boquilla para juntas para aspirar en juntas, esqui- nas, etc. b) Boquilla para tapicería para aspirar en muebles tapizados, cortinas, etc. c) B oquilla para tapicería con corona de cerdas inte- grada para aspirar marcos de ventanas, armarios, perfiles, etc. Guardar la boquilla para juntas y la boquilla para tapicería en el portaaccesorios después de utilizar- las.

oquilla para juntas profesional Boquilla para juntas extralarga para limpiar juntas,

squinas y huecos muy pequeños, p. ej., en el coche, etc. e) Boquilla para tapicería profesional Para limpiar a fondo y fácilmente muebles tapiz

spirarla con la empuñadura. f) Cepillo para suelos duros para aspirar en revesti- mientos de suelos duros (baldosas, parqué, etc.) Fig. 12* Limpieza del cepillo para suelos duros a) Para limpiar la boquilla, aspirar desde abajo. b) Cortar los hilos y pelos enredados con unas tijeras y aspirarlos. Fig.

Al hacer una pausa, se podrá utilizar el soporte para el tubo dispuesto en un lateral del aparato.

Después de apagar el aparato, introducir el gancho del cepillo universal en el soporte para el tubo. Fig.

Para aspirar escaleras, colocar el aparato en el suelo, a la altura del primer peldaño. No obstante, si el cepillo no llega al final de la escalera, puede moverse el apara- to con el asa de transporte. Tras el trabajo Fig.

Desconectar el aparato.

Extraer el enchufe de la red.

Tirar ligeramente del cable de alimentación de red y soltarlo. (el cable se enrolla automáticamente). Fig.

Desbloquear y encajar el tubo telescópico presio- nando la tecla de desbloqueo del tubo en la direc- ción de la flecha. Fig.

Para guardar el aparato se puede utilizar el soporte para el tubo situado en la parte inferior del aparato. a) Sujetar derecho el aparato por la empuñadura. b) Introducir el gancho de sujeción del cepillo univer- sal en el soporte para el tubo en posición vertical.

• Según equipamiento76 Vaciar el depósito de polvo Fig.

Para obtener los mejores resultados de aspiración, vaciar el depósito de polvo después de cada proceso de aspiración o, como muy tarde, cuando el polvo o la suciedad sean visibles en el filtro para pelusas o cuando el polvo haya alcanzado la marca en algún punto del depósito. Al vaciar el depósito de polvo, controlar siempre el grado de suciedad del filtro para pelusas y, en caso necesario, limpiarlo según el procedimiento indicado en "Limpieza del filtro para pelusas". Fig.

a) Abrir la tapa del aparato tirando de la pestaña de cierre. b) Extraer el depósito de polvo del aparato con ayuda de la empuñadura. Fig.

a) Desbloquear la unidad filtrante del depósito de polvo accionando la tecla de desenclavamiento. b) Retirar la unidad filtrante del depósito de polvo y vaciar el depósito de polvo. Fig.

a) Introducir la unidad filtrante en el depósito de pol- vo vigilando que encaje correctamente. La flecha de la tapa del filtro debe apuntar en dirección a la pestaña de cierre. b) Presionar la tapa del depósito hasta que encaje de forma audible. c) Comprobar que el depósito de polvo esté correc- tamente encajado en el aparato. Cerrar la tapa del aparato hasta que la pestaña de cierre encaje de nuevo.

Atención Si al cerrar la tapa se nota cierta resistencia, com- probar que el filtro está completo y que tanto éste como el depósito de polvo están bien encajados. Cuidados y limpieza del filtro Limpiar el filtro de láminas Su aparato dispone de la función "Sensor Control". Fig. 22* + Fig. 24*

Esta función controla de forma permanente el nivel de rendimiento del mismo. El indicador luminoso indica si debe limpiarse el filtro de láminas para que el apa- rato vuelva a funcionar a pleno rendimiento. Aspirador con función "RotationClean" Fig. 22* El indicador muestra una luz azul cuando el aparato funciona con un nivel de rendimiento óptimo. Si se enci- ende una luz roja, deberá limpiarse el filtro de láminas. El aparato se ajusta automáticamente al nivel mínimo de potencia. Fig. 23*

Apagar el aparato para limpiar el filtro de láminas.

Atención: el filtro solo puede limpiarse con el apa- rato desconectado.

Abrir la tapa del aparato tirando de la pestaña de cierre.

Para limpiar el filtro de láminas, girar el botón 180º al menos 3 veces. Si el indicador no está encendido, el filtro también puede limpiarse con el nivel bajo de aspiración. Reco- mendamos limpiar el filtro de láminas siempre antes de vaciar el depósito de polvo. En cualquier caso, deberá limpiarse a más tardar cuando se ilumine el indicador "Sensor Control". Si a pesar de haberse limpiado el filtro de láminas, el indicador parpadea tres veces seguidas en intervalos cortos, el motivo será probablemente que el filtro para pelusas está sucio o que hay alguna obstrucción. En ese caso, el aparato se ajusta automáticamente al nivel mínimo de potencia y el indicador muestra una luz roja permanente.

Desconectar el aparato, vaciar el depósito de polvo y limpiar el filtro para pelusas según el procedi- miento indicado en "Limpieza del filtro para pelusas". Fig.

Aspirador con función "SelfClean" Fig. 24* El indicador muestra una luz azul cuando el aparato funciona con un nivel de rendimiento óptimo. Si se enciende una luz roja, el aparato se desconectará automáticamente. Se activará la limpieza del filtro, ejecutada por el motor de limpieza integrado. El hecho de que el aparato deba limpiarse tres veces consecutivas en muy poco tiempo indica probablemente que el filtro para pelusas está sucio o presenta alguna obstrucción. En ese caso, el aparato se ajusta automáti- camente al nivel mínimo de potencia y el indicador emite una luz roja.

Desconectar el aparato, vaciar el depósito de polvo y limpiar el filtro para pelusas según el procedi- miento indicado en "Limpieza del filtro para pelusas". Fig.

Fig. 25* En caso necesario, también puede activarse a mano la limpieza del filtro presionando la tecla "Clean" con el aparato conectado. Si el indicador no está encendido, el filtro también puede limpiarse con el nivel bajo de aspiración. Reco- mendamos limpiar el filtro de láminas siempre antes de vaciar el depósito de polvo. Sacudir el filtro de láminas Fig.

Si el filtro de láminas está muy sucio, también puede sacudirse.

Sacudir el filtro en un cubo de basura. La suciedad sale del filtro hacia abajo.

• Según equipamiento77 Limpiar el filtro pelusas Limpiar el filtro para pelusas de forma periódica para garantizar el funcionamiento óptimo del aspirador. Fig.

Abrir la tapa del aparato y extraer el depósito de polvo del aparato. Fig.

a) Retirar la unidad filtrante del depósito de polvo. b) Por regla general, es suficiente con agitar o dar unos pequeños golpes en la unidad filtrante completa al vaciar el depósito de polvo para que se desprendan las posibles partículas de suciedad. Si esto no basta, se puede emplear un paño seco para retirar las partículas de suciedad del filtro pelusas. Limpiar el filtro protector del motor El filtro protector del motor debe limpiarse regularmen- te sacudiéndose o enjuagándose. Fig.

a) Abrir la tapa del aparato y extraer el filtro protector del motor. b) Limpiar el filtro protector del motor sacudiéndolo. Lavar el filtro protector en caso de que esté muy sucio. A continuación, dejar secar completamente el filtro. c) Tras la limpieza, introducir el filtro protector del motor en el aparato y cerrar la tapa. Limpiar el filtro de salida El filtro de salida está diseñado de tal forma, que no debe cambiarse ni lavarse nunca cuando se aspira polvo doméstico de acuerdo con las especificaciones. Para que el aspirador funcione a pleno rendimiento, el filtro de salida se debe lavar aprox. cada 1 año. La eficacia del filtro perdura siempre, independientemente de que la superficie pueda haber perdido color. Limpiar el filtro HEPA Fig. 29*

Abrir la tapa del aparato y extraer el depósito de polvo. Fig.

a) Abrir la tapa lateral presionando la pestaña de cierre. b) Desbloquear la unidad filtrante con filtro HEPA tirando de las dos pestañas de cierre y extraerla del aparato. c) Sacudir la unidad filtrante y lavarla con agua corri- ente. d) Cuando la unidad filtrante esté completamente seca, colocarla de nuevo en el aparato y encajar las pestañas de cierre de forma audible. e) Desplazar la tapa lateral hasta que la pestaña de cierre encaje de forma audible. f) Colocar el depósito de polvo en el aparato y cerrar la tapa. Limpieza del microfiltro Fig. 30*

Abrir la tapa del aparato y extraer el depósito de polvo. Fig.

a) Abrir la tapa lateral presionando la pestaña de cierre. b) Desbloquear la unidad filtrante con espuma fil- trante y microfiltro tirando de las dos pestañas de cierre y extraerla del aparato. c) Extraer la espuma filtrante y el microfiltro del filtro protector del motor. d) Lavar con agua corriente la espuma filtrante y el microfiltro. e) Volver a colocar en el filtro protector la espuma fil- trante y el microfiltro una vez que se hayan secado por completo f) Colocar la unidad filtrante en el aparato y encajar las pestañas de cierre de forma audible. g) Desplazar la tapa lateral hasta que la pestaña de cierre encaje de forma audible. h) Colocar el depósito de polvo en el aparato y cerrar la tapa. Consejos de limpieza La limpieza del aspirador sólo se realizará con el apa- rato apagado y la clavija de conexión a la red desen- chufada. El aspirador y las piezas de plástico de los accesorios pueden limpiarse con cualquier producto de limpieza para plásticos convencional.

Atención: no utilizar productos abrasivos, limpiacris- tales ni productos de limpieza de uso general. No introducir nunca el aspirador dentro del agua. Quedan reservadas las modificaciones técnicas.
