BRUGSANVISNING Relaxx'x ProSilence Plus BGS5320R BOSCH

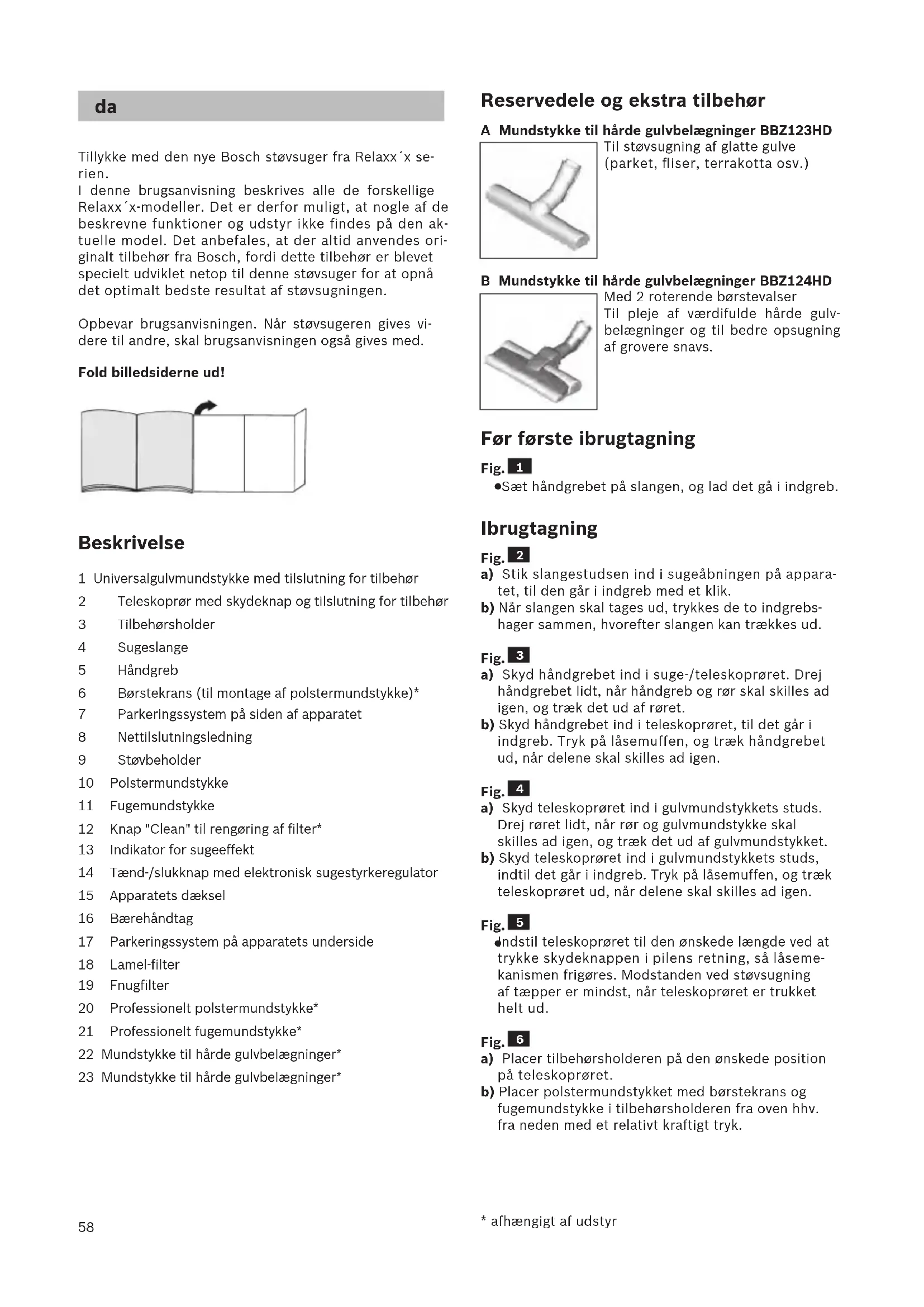

• afhankelijk van de uitvoering58 Tillykke med den nye Bosch støvsuger fra Relaxx´x se- rien. I denne brugsanvisning beskrives alle de forskellige Relaxx´x-modeller. Det er derfor muligt, at nogle af de beskrevne funktioner og udstyr ikke findes på den ak- tuelle model. Det anbefales, at der altid anvendes ori- ginalt tilbehør fra Bosch, fordi dette tilbehør er blevet specielt udviklet netop til denne støvsuger for at opnå det optimalt bedste resultat af støvsugningen. Opbevar brugsanvisningen. Når støvsugeren gives vi- dere til andre, skal brugsanvisningen også gives med. Fold billedsiderne ud! Beskrivelse 1 Universalgulvmundstykke med tilslutning for tilbehør 2 Teleskoprør med skydeknap og tilslutning for tilbehør 3 Tilbehørsholder 4 Sugeslange 5 Håndgreb 6 Børstekrans (til montage af polstermundstykke)* 7 Parkeringssystem på siden af apparatet 8 Nettilslutningsledning 9 Støvbeholder 10 Polstermundstykke 11 Fugemundstykke 12 Knap "Clean" til rengøring af filter* 13 Indikator for sugeeffekt 14 Tænd-/slukknap med elektronisk sugestyrkeregulator 15 Apparatets dæksel 16 Bærehåndtag 17 Parkeringssystem på apparatets underside 18 Lamel-filter 19 Fnugfilter 20 Professionelt polstermundstykke* 21 Professionelt fugemundstykke* 22 Mundstykke til hårde gulvbelægninger* 23 Mundstykke til hårde gulvbelægninger* Reservedele og ekstra tilbehør A Mundstykke til hårde gulvbelægninger BBZ123HD Til støvsugning af glatte gulve (parket, fliser, terrakotta osv.) B Mundstykke til hårde gulvbelægninger BBZ124HD

Med 2 roterende børstevalser Til pleje af værdifulde hårde gulv- belægninger og til bedre opsugning af grovere snavs. Før første ibrugtagning Fig.

Sæt håndgrebet på slangen, og lad det gå i indgreb. Ibrugtagning Fig.

a) Stik slangestudsen ind i sugeåbningen på appara- tet, til den går i indgreb med et klik. b) Når slangen skal tages ud, trykkes de to indgrebs- hager sammen, hvorefter slangen kan trækkes ud. Fig.

a) Skyd håndgrebet ind i suge-/teleskoprøret. Drej håndgrebet lidt, når håndgreb og rør skal skilles ad igen, og træk det ud af røret. b) Skyd håndgrebet ind i teleskoprøret, til det går i indgreb. Tryk på låsemuffen, og træk håndgrebet ud, når delene skal skilles ad igen. Fig.

a) Skyd teleskoprøret ind i gulvmundstykkets studs. Drej røret lidt, når rør og gulvmundstykke skal skilles ad igen, og træk det ud af gulvmundstykket. b) Skyd teleskoprøret ind i gulvmundstykkets studs, indtil det går i indgreb. Tryk på låsemuffen, og træk teleskoprøret ud, når delene skal skilles ad igen. Fig.

Indstil teleskoprøret til den ønskede længde ved at trykke skydeknappen i pilens retning, så låseme- kanismen frigøres. Modstanden ved støvsugning af tæpper er mindst, når teleskoprøret er trukket helt ud. Fig.

a) Placer tilbehørsholderen på den ønskede position på teleskoprøret. b) Placer polstermundstykket med børstekrans og fugemundstykke i tilbehørsholderen fra oven hhv. fra neden med et relativt kraftigt tryk.

• afhængigt af udstyr59 Fig.

Hold i stikket på netledningen, træk den ud til den ønskede længde, og stik stikket i en kontakt. Fig.

Tænd for støvsugeren ved at trykke på tænd-/sluk- knappen. Regulering af sugestyrke Fig.

Den ønskede sugestyrke kan indstilles trinløst ved at dreje regulatorknappen. Lav sugeeffekt >= Til støvsugning af sarte materialer, som f.eks. sarte polstrede møbler, gardiner, etc. Mellem sugeeffekt >= Til daglig rengøring ved ringe tilsmudsning. Høj sugeeffekt >= Til rengøring af robuste gulvbelægninger, hårde gul- ve og ved stærk tilsmudsning. Støvsugning

Pas på! Gulvmundstykker bliver udsat for et vist slid, af- hængigt af gulvenes art (f.eks. ru, rustikale fliser). Derfor skal mundstykkets glidesål kontrolleres med regelmæssige mellemrum. Slidte eller skarpkantede undersider på mundstykker kan beskadige sarte gul- ve som parket eller linoleum. Producenten hæfter ikke for evt. skader, som er opstået som følge af et slidt gulvmundstykke. Fig.

Indstilling af universalgulvmundstykket: Løse og faste tæpper => Hårde gulvbelægninger / parket => Sørg for ved opsugning af større dele, at delene bli- ver suget forsigtigt op enkeltvis, så mundstykke eller sugerør/-slange ikke bliver tilstoppet. Løft eventuelt mundstykket lidt, så det bedre kan suge snavspartiklerne ind. Støvsugning med ekstra tilbehør Fig.

Sæt det ønskede mundstykke på hhv. sugerør eller håndgreb. a) Fugemundstykke til støvsugning af fuger, hjørner, etc. b) Polstermundstykke til støvsugning af polstrede møbler, forhæng, etc. c) Polstermundstykke med påsat børstekrans til støv- sugning af vinduesrammer, skabe, profiler, etc. Sæt fugemundstykket og polstermundstykket tilba- ge i tilbehørsholderen efter brug. d) Professionelt fugemundstykke Ekstra langt fugemundstykke til rengøring af fuger, hjørner og smalle mellemrum, f.eks. i bilen etc. e) Professionelt polstermundstykke Til let og grundig rengøring af polstrede møbler, gardiner, etc. Det professionelle polstermundstykke kan let suges rent med håndgrebet. f) Mundstykke til støvsugning af hårde gulvbelægnin- ger (fliser, parket, etc.) Fig. 12* Rengøring af mundstykke til hårde gulvbelæg- ninger a) Rengør mundstykket ved at støvsuge det nedefra. b) Hår og tråde, som har viklet sig om børsterne, kan klippes over med en saks og derefter støvsuges bort. Fig.

Ved støvsugning af trapper, skal apparatet placeres nedenfor trappen. Hvis dette ikke er nok, kan støvsu- geren også transporteres i bærehåndtaget. Efter arbejdets afslutning Fig.

Træk stikket ud af stikkontakten.

Træk kort i netledningen, og slip den igen. (Lednin- gen ruller sig automatisk op.) Fig.

Frigør teleskoprøret ved at trykke skydeknappen i retning af pilen, og skyd det sammen. Fig.

De kan benytte parkeringssystemet på undersiden af apparatet, når det skal sættes væk. a) Hold i håndgrebet, og stil apparatet lodret. b) Skyd hagen på gulvmundstykket ind i parkeringsh- jælpen.. Tømning af støvbeholder Fig.

For at opnå et godt resultat af støvsugningen anbefa- les det at tømme støvbeholderen, hver gang støvsuge- ren har været brugt - og under alle omstændigheder, når der har samlet sig synligt støv eller snavs på fnugfiltret, eller hvis støvet i beholderen er nået op til markeringen. Når støvbeholderen tømmes, skal det altid kontrolle- res, om fnugfiltret er snavset, og i givet fald skal det renses iht. vejledningen "Rengøring af fnugfilter". Fig.

a) Luk apparatets dæksel op ved at trække i lukkelas- ken. b) Tag støvbeholderen ud af apparatet ved hjælp af håndgrebet.

• afhængigt af udstyr60 Fig.

a) Frigør støvbeholderens filterenhed ved at trykke på frigørelsestasten. b) Tag filterenheden ud af støvbeholderen, og tøm støvbeholderen. Fig.

a) Sæt filterenheden ind i støvbeholderen, og kont- roller, at filterenheden er placeret korrekt. Pilen på filtrets låg skal pege i retning af lukkelasken. b) Tryk på beholderens dæksel, til det går i indgreb med et klik. c) Sørg for at placere støvbeholderen korrekt, når den sættes tilbage i apparatet igen. Luk apparatets låg, til lukkelasken går i indgreb igen.

Pas på! Kontroller, at filtret er korrekt samlet, og at det er placeret rigtigt i støvbeholderen, hvis der mærkes en modstand, når låget lukkes. Pleje af filtre Rengøring af lamel-filter Dette apparat er udstyret med den såkaldte "Sensor Control"- funktion. Fig. 22* + Fig. 24*

Denne funktion overvåger permanent, om støvsugeren arbejder ved den optimale sugeeffekt. Indikatorlam- pen angiver, når det er nødvendigt at rengøre lamel- filtret for at opnå den optimale sugeeffekt igen. Støvsugere med "RotationClean" - funktion Fig. 22* Denne indikatorlampe lyser blåt, når støvsugeren arbej- der med den optimale sugeeffekt. Når indikatorlampen lyser rødt, skal lamel-filtret renses. Apparatet bliver automatisk omstillet til den laveste sugeeffekt. Fig. 23*

Bemærk: Det er kun muligt at rengøre filtret, når der er slukket for apparatet.

Luk apparatets dæksel op ved at trække i lukkelas- ken.

Drej håndtaget 180° mindst 3 gange for at rense lamel-filtret. Filtret kan også rengøres, hvis sugeeffekten bliver dårligere, også selv om indikatorlampen ikke lyser. Vi anbefaler, at lamel-filtret altid rengøres, inden støvbe- holderen tømmes. Filtret skal dog under alle omstæn- digheder rengøres, når "Sensor Control" - indikatoren begynder at lyse. Hvis indikatoren begynder at blinke tre gange i træk med korte mellemrum, selvom lamel-filtret er rengjort, skyldes dette sandsynligvis, at fnugfiltret er snavset, eller at der er opstået en tilstopning. I så fald bliver ap- paratet automatisk omstillet til den laveste sugeeffekt, og indikatoren lyser vedvarende rødt.

Sluk for apparatet, tøm støvbeholderen, og rengør fnugfiltret iht. vejledningen "Rengøring af fnugfilter". Fig.

Støvsugere med "SelfClean" - funktion Fig. 24* Denne indikatorlampe lyser blåt, når støvsugeren arbej- der med den optimale sugeeffekt. Så snart indikatorlam- pen lyser rødt, slukkes apparatet automatisk. Filterrengøringen bliver aktiveret og udført af den integ- rerede rengøringsmotor. Hvis apparatet tre gange i træk med korte mellemrum aktiverer en rensning, skyldes dette sandsynligvis, at fnugfiltret er snavset, eller at der er opstået en tilstop- ning. I så fald bliver apparatet automatisk stillet ned til den laveste sugeeffekt, og indikatoren lyser rødt.

Sluk for apparatet, tøm støvbeholderen, og rengør fnugfiltret iht. vejledningen "Rengøring af fnugfilter". Fig.

Fig. 25* Om nødvendigt kan rengøringsprocessen også aktiveres manuelt ved, at der trykkes på tasten "Clean", mens støvsugeren er tændt. Filtret kan også rengøres, hvis sugeeffekten bliver dårligere, også selv om indikatorlampen ikke lyser. Vi anbefaler, at lamel-filtret altid rengøres, inden støvbe- holderen tømmes. Renbankning af lamel-filter Fig.

Bank filtret rent hen over en affaldsspand. Snavset falder ned og ud af filtret. Rengøring af fnugfilter For at sikre at støvsugeren fungerer optimalt, skal fnug- filtret rengøres med regelmæssige mellemrum. Fig.

Luk apparatets dæksel op, og tag støvbeholderen ud. Fig.

a) Tag filterenheden ud af støvbeholderen. b) I almindelighed er det tilstrækkeligt at ryste hele filterenheden lidt under tømningen af støvbeholde- ren eller at banke den let, så snavspartiklerne bliver løsnet. Hvis dette ikke er tilstrækkeligt, kan snavspartikler- ne fjernes fra fnugfiltret med en tør klud.

• afhængigt af udstyr61 Rensning af motorbeskyttelsesfiltret Motorbeskyttelsesfiltret skal med regelmæssige mellem- rum bankes rent eller vaskes! Fig.

a) Luk apparatets dæksel op, og tag motorbeskyttel- sesfiltret ud. b) Rengør motorbeskyttelsesfiltret ved at banke på det. Hvis motorbeskyttelsesfiltret er meget snavset, bør det vaskes. Lad derefter filtret tørre, til det er helt tørt. c) Sæt motorbeskyttelsesfiltret på plads i apparatet igen, når det er rent, og luk apparatets låg. Rengøring af udblæsningsfilter Udblæsnings-filtret er konstrueret, så det normalt aldrig skal udskiftes, når støvsugeren anvendes iht. sit formål i boligen. For at støvsugeren skal vedblive at arbejde med optimal sugeeffekt, skal udblæsnings-filtret normalt vaskes efter ca. 1 år. Filtrets virkning bevares uafhængigt af en evt. farveændring af filtrets overflade. Rengøring af Hepa-filtret Fig. 29*

Luk apparatets dæksel op, og tag støvbeholderen ud. Fig.

a) Luk sideklappen op ved hjælp af lukkelasken. b) Frigør Hepa-filtret ved at trække i de to lukkelasker, og tag det ud af apparatet. c) Bank filterenheden ren, og vask den under rindende vand. d) Sæt filterenheden på plads i apparatet igen, når det fuldstændig tørt, og lad lukkelaskerne gå i indgreb med et klik. e) Luk sideklappen, til lukkelasken går i indgreb med et klik. f) Sæt støvbeholderen på plads i apparatet igen, og luk apparatets dæksel. Rengøring af micro-filter Fig. 30*

Luk apparatets dæksel op, og tag støvbeholderen ud. Fig.

a) Luk sideklappen op ved hjælp af lukkelasken. b) Frigør filterenheden med filterskum og micro-filter ved at trække i de to lukkelasker, og tag det ud af apparatet. c) Tag filterskum og micro-filter ud af filterrammen. d) Vask filterskum og micro-filter under rindende vand. e) Sæt først filterskum og micro-filter på plads i filter- rammen igen, når begge dele er helt tørre. f) Sæt filterenheden på plads i apparatet igen, og lad lukkelaskerne gå i indgreb med et klik. g) Luk sideklappen, til lukkelasken går i indgreb med et klik. h) Sæt støvbeholderen på plads i apparatet igen, og luk apparatets dæksel. Anvisninger vedr. rengøring Sluk altid for støvsugeren, og træk stikket ud af stik- kontakten, når støvsugeren skal rengøres. Støvsugeren og tilbehørsdelene kan plejes med et af de gængse ren- semidler til kunststof.

Bemærk: Brug aldrig skuremidler, glas- eller univer- salrengøringsmidler. Dyp aldrig støvsugeren i vand. Med forbehold for tekniske ændringer.

Hvis lamellfilteret er ekstra skittent, kan du også banke det rent.
