MANUAL DE USUARIO A 2534 PT Kärcher

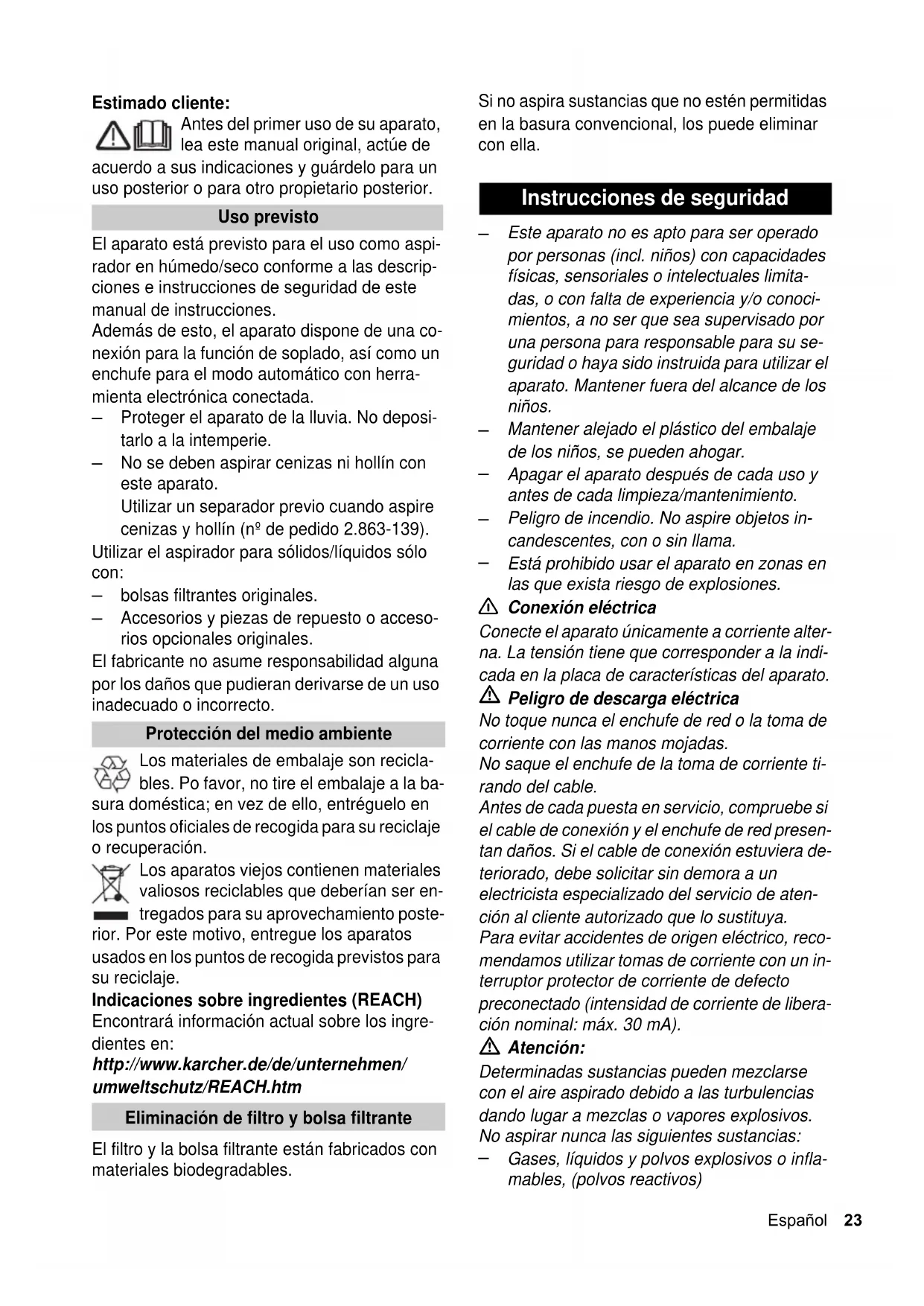

Antes del primer uso de su aparato, lea este manual original, actúe de acuerdo con sus indicaciones y guárdelo para un uso posterior o para otro propietario posterior.
Uso previsto
El aparato está previsto para el uso como aspirador en húmedo/seco conforme a la descripción e instrucciones de seguridad de este manual de instrucciones.
Además de esto, el aparato dispone de una conexión para la función de soplado, como un enchufe para el modo automático con herramienta electrónica conectada.
- Proteger el aparato de la lluvia. No depositarlo a la intemperie.
- No se deben aspirar cenizas ni hollín con este aparato.
Utilizar un separador previo cuando aspire cenizas y hollín (n.º de pedido 2.863-139).
Utilizar el aspirador para sólidos/líquidos solo con:
- - bolsas filtrantes originales.
- Accesorios y piezas de repuesto o accesorios originales.
El fabricante no asume responsabilidad alguna por los daños que pudieran derivarse de un uso inadecuado o incorrecto.
Protección del medio ambiente
Los materiales de embalaje son reciclables. Por favor, no tire el embalaje a la basura doméstica; en vez de ello, entréguelo en los puntos oficiales de recogida para su reciclaje o recuperación.
sura doméstica; en vez de ello, entréguelo en los puntos oficiales de recogida para su reciclaje o recuperación.
Los aparatos viejos contienen materiales valiosos reciclables que deben ser entregados para su aprovechamiento posterior.
Por este motivo, entrega los aparatos usados en los puntos de recogida previstos para su reciclaje.
Indicaciones sobre ingredientes (REACH)
Encontrará información actual sobre los ingredientes en:
Eliminación de filtros y bolsa filtrante
El filtro y la bolsa filtrante están fabricados con materiales biodegradables.
Si no aspira sustancias que no estén permitidas en la basura convencional, los puede eliminar con ella.
Instrucciones de seguridad
- Este aparato no es apto para ser operado por personas (incl. niños) con capacidades físicas, sensoriales o intelectuales limitadas, o con falta de experiencia y/o conocimientos, a no ser que sea supervisado por una persona responsable para su seguridad o haya sido instruida para usar el aparato. Mantener fuera del alcance de los niños.
- Mantener alejado el plástico del embalaje de los niños, se pueda ahogar.
- Apagar el aparato antes de cada uso y antes de cada limpieza/mantenimiento.
- Peligro de incendio. No aspire objetos incandescentes, con o sin llama.
- Está prohibido usar el aparato en zonas en las que exista riesgo de explosiones.
Conexión eléctrica
Conecte el aparato únicamente a corriente alterna. La tensión tiene que corresponder a la indicada en la placa de características del aparato.
Peligro de descarga eléctrica
No toque nunca el enchufe de red o la toma de corriente con las manos mojadas.
No saque el enchufe de la toma de corriente tirando del cable.
Antes de cada puesta en servicio, compruebe si el cable de conexión y el enchufe de red presentan daños. Si el cable de conexión estuviera deteriorado, debe solicitar sin demora a un electricista especializado del servicio de atención al cliente autorizado que lo sustituya.
Para evitar accidentes de origen eléctrico, recomendamos utilizar tomas de corriente con un interruptor protector de corriente de defecto preconectado (intensidad de corriente de liberación nominal: máx. 30 mA).
Atención:
Determinadas sustancias pueden mezclarse con el aire aspirado bajo las turbulencias dando lugar a mezclas o vapores explosivos.
No aspirar nunca las siguientes sustancias:
- Gases, líquidos y polvos explosivos o inflamables (polvos reactivos).
- Polvos de metal reactivos (p. ej. aluminio, magnesio, zinc) en combinación con detergentes muy alcalinos y ácidos.
- Ácidos y lejías fuertes sin diluir. Disolventes orgánicos (p. ej. gasolina, diluyentes cromáticos, acetona, fuel).
Además, estas sustancias pueden afectar negativamente a los materiales empleados en el aparato.
Puesta en marcha
Descripción del aparato
- Este manual de instrucciones describe los modelos básicos del aspirador para sólidos/líquidos indicado en la portada. Las ilustraciones muestran el equipamiento máximo, según el modelo hay diferencias en el equipamiento y los accesorios suministrados.
Cuando desempaque el contenido del paquete, compruebe si faltan accesorios o si el aparato presenta daños. Informe a su distribuidor en caso de detectar daños ocasionados durante el transporte.
Ilustraciones, véase la página 2
1 Asa de transporte 2 Interruptor del aparato (ON/OFF) 3 Conexión para soplado 4 Regulación de aire de la función de soplado 5 Racor de empalme de la manguera de aspiración 6 Ruedas giratorias 7 Alojamiento del accesorio 8 Zona de recogida del cable de alimentación de red 9 Cable de conexión a red con enchufe 10 Enchufe del aparato 11 Manguera de aspiración 12 Tubos de aspiración 2 × 0.5 m 13 Boquilla barredora de suelos, conmutable (A 2534 pt / A 2574 pt) 14 Boquilla barredora de suelos con suplemento para superficies duras (A 2234 pt) 15 Boquilla para juntas 16 Bolsa del filtro 17 Manguera Flex-Tool 18 Adaptador
Montaje de los accesorios
Figura 1
→ Pliegue el asa de transporte hacia abajo. → Quite la carcasa del motor y saque los accesorios del recipiente.
Figura 2
→ Monte las ruedas giratorias en la parte inferior del recipiente. En caso necesario, coloque la bolsa del filtro. → Coloque la carcasa del motor sobre el recipiente y ciérrela.
Figura 3
Conecte el accesorio.
Manejo
¡Trabajar siempre con cartucho filtrante, tanto para la aspiración en húmedo como en seco!
Conexión del aparato
Figura 4
Enchufe la clavija de red. → Encienda el aparato con el interruptor de CONEXIÓN/DESCONEXIÓN.
Posición I: Modo normal, aspirar o soplar. Posición II: Modo automático con una herramienta eléctrica conectada.
Posición 0: El aparato y la herramienta electrónica conectada están apagados.
Aspiración en seco
Figura 5
Para eliminar los residuos aspirados sin crear polvo, recomendamos emplear también la bolsa filtrante. Si lo hace, tendrá la ventaja adicional de que el cartucho filtrante no se ensuciará tan rápidamente.
¡Trabaje solo con cartucho filtrante seco! → Por ello: antes de utilizar, seque bien el cartucho filtrante húmedo.
¡Si la bolsa filtrante se obstruye, puede reventar! → Por ello: ¡cambie a tiempo la bolsa filtrante! Utilice siempre una bolsa filtrante al aspirar polvo fino.
→ Cuanto más fina sea la suciedad aspirada, más se llena la bolsa filtrante. En caso de aspirar polvo fino, arena, etc., se debe cambiar la bolsa filtrante con más frecuencia. → Utilice un separador previo cuando aspire cenizas y hollín (n.º de pedido 2.863-139).
Figura 6
Aspiración de superficies duras
A 2534 pt / A 2574 pt:
Con el pie, pulse el conmutador de la boquilla barredora de suelos. Las tiras del cepillo de la parte inferior de la boquilla barredora de suelos quedan extendidas.
A 2234 pt:
Inserte el elemento para aspirar superficies duras en la boquilla para suelos. Las cerraduras deben encajar delante.
Aspirar alfombras
A 2534 pt / A 2574 pt:
Con el pie, pulse el conmutador de la boquilla barredora de suelos. Las tiras del cepillo de la parte inferior de la boquilla barredora de suelos quedan replegadas.
A 2234 pt:
Trabajo sin el complemento para superficies duras.
Función de soplado
Utilice esta función para, p. ej., aspirar el follaje o el polvo que se haya acumulado en el garaje, en el lugar donde practica sus hobbies o en el taller.
Figura 7
Conecte la manguera de aspiración. Abra el indicador corredero de la regulación de aire y seleccione la potencia de soplado deseada.
Aspiración de líquidos
Atención:
No use solo el filtro.
Si se produce espuma o se dan escapes de líquido, desconecte el aparato de inmediato.
Indicación: Si el recipiente está lleno, un flotador cierra el orificio de aspiración y el aparato gira con un mayor número de revoluciones.
Desconecte el aparato de inmediato y vacíe el recipiente.
Trabajar con herramientas eléctricas
→ Adaptar el adaptador con un cuchillo si es necesario al diámetro de conexión de la herramienta eléctrica.
Figura 8
Se pueden conectar herramientas eléctricas con una potencia de absorción de 100 a 2100 W.
| A 2234 pt A 2534 pt |
| | A 2574 pt |
| EU 100 | - 2100 W 100 - 210 | W |
| CH 100 | - 1100 W 100 - 900 | W |
| GB 100 | - 1800 W 100 - 160 | W |
→ A) Conecte el adaptador suministrado a la manguera de aspiración y conéctelo al conector del instrumento eléctrico.
0
→ B) Utilizar la manguera Flex-Tool, introducir el extremo más grueso directamente en la manguera de absorción, introducir el otro extremo en el adaptador suministrado y unir con la toma de la herramienta eléctrica.
Figura 9
→ Introducir la clavija de red de la herramienta eléctrica en el aspirador. → Encender el aspirador en posición II y comenzar el trabajo.
Nota: Tan pronto se haya encendido la herramienta eléctrica, la turbina de absorción arranca con 0,5 segundos de retraso. Si se apaga la herramienta eléctrica, la turbina de absorción sigue en funcionamiento aprox. 5 segundos, para terminar de absorber la suciedad restante en la manguera de absorción.
Finalización del funcionamiento
→ Apague el aparato y desenchufe la clavija de red.
Vacíe el depósito
Figura 10
→ Quite la carcasa de motor y vacíe el depósito.
Almacenamiento del aparato
Figura 11
→ Guarde los accesorios en el aparato y guarde este, a su vez, en un lugar seco.
Transportar el aparato
→ Al transportar el aparato, se debe fijar el aparato de forma segura en el coche.
Cuidado y mantenimiento
Peligro de lesiones
Antes de efectuar cualquier tarea de cuidado o mantenimiento en el aparato, hay que apagarlo y desconectarlo de la red eléctrica.
Limpie el aparato y los accesorios
Atención:
No utilice detergentes abrasivos, ni detergentes para cristales o multiuso. No sumerja jamás el aparato en agua.
→ Limpie el aparato y los accesorios de plástico con un limpiador de materiales sintéticos de los habituales en el mercado. → En caso necesario, aclarar el depósito y los accesorios con agua y secar antes de volverlos a utilizar.
Indicaciones generales
Garantía
En todos los países rigen las condiciones de garantía establecidas por nuestra sociedad distribuidora. Las averías del aparato serán subsanadas gratuitamente bajo el periodo de garantía, siempre que las causas de las mismas se deban a defectos de material o de fabricación. En caso de garantía, le rogamos que se dirija con el comprobante de compra al distribuidor donde adquirió el aparato o al Servicio al cliente autorizado más próximo a su domicilio. (La dirección figura al dorso)
Servicio de atención al cliente
En caso de dudas o alteraciones, la sucursal de KARCHER está encantada de ayudarle. (La dirección figura al dorso)
Pedido de piezas de repuesto y accesorios especiales
Podrá encontrar una selección de las piezas de repuesto usadas con más frecuencia al final de las instrucciones de uso.
En su distribuidor o en la sucursal de KARCHER podrá adquirir piezas de repuesto y accesorios. (La dirección figura al dorso)
Subsanación de averías
La potencia de absorción disminuye
El accesorio, manguera o tubo de aspiración está obstruido
→ Eliminar la obstrucción con un palo.
La bolsa filtrante está llena
→ Coloque la nueva bolsa filtrante.
El cartucho filtrante está sucio
→ Extraer y sacudir el cartucho. Si la suciedad no se despega, limpiar el cartucho con agua corriente, dejar secar totalmente antes de volver a montarlo. Cambiar si la suciedad no se quita o está dañado.
El aparato no succiona agua
El recipiente está lleno
→ Apagar el aparato, vaciar el recipiente.
Datos técnicos
| A 2234 pt | A 2534 pt
A 2574 pt |
| Tensión 220-240V | |
| Tipo de corriente 50/60 Hz |
| Fusible de red (inerte) | 16 A |
| Capacidad del depósito | 18 | 25 | | |
| Absorcción de agua 8 | 13 | | | |
| Potencia Pnom | 1200 W | 1400 W |
| Potencia Pmax | 1400 W | 600 W |
| Cable de conexión a la red | H 05VV-F3G1,5 |
| Nivel de presión acústica (EN 60704-2-1) | 75 dB(A) |
Reservado el derecho a realizar modificaciones técnicas.
Estimado cliente,
Se pueden conectar herramientas eléctricas con una potencia de 100 - 2100 W.
| A 2234 pt A 2534 | pt
A 2574 pt |
| EU 100 | -2100 W 100 - 21 | 00 W |
| CH 100 | -1100 W 100 - 90 | 0 W |
| GB 100 | -1800 W 100 - 16 | 00 W |
- sacos de filtro originales; - piezas de repuesto, accesorios y accesorios opcionales originales.
