MANUAL DE USUARIO Ovator S400 NAIM

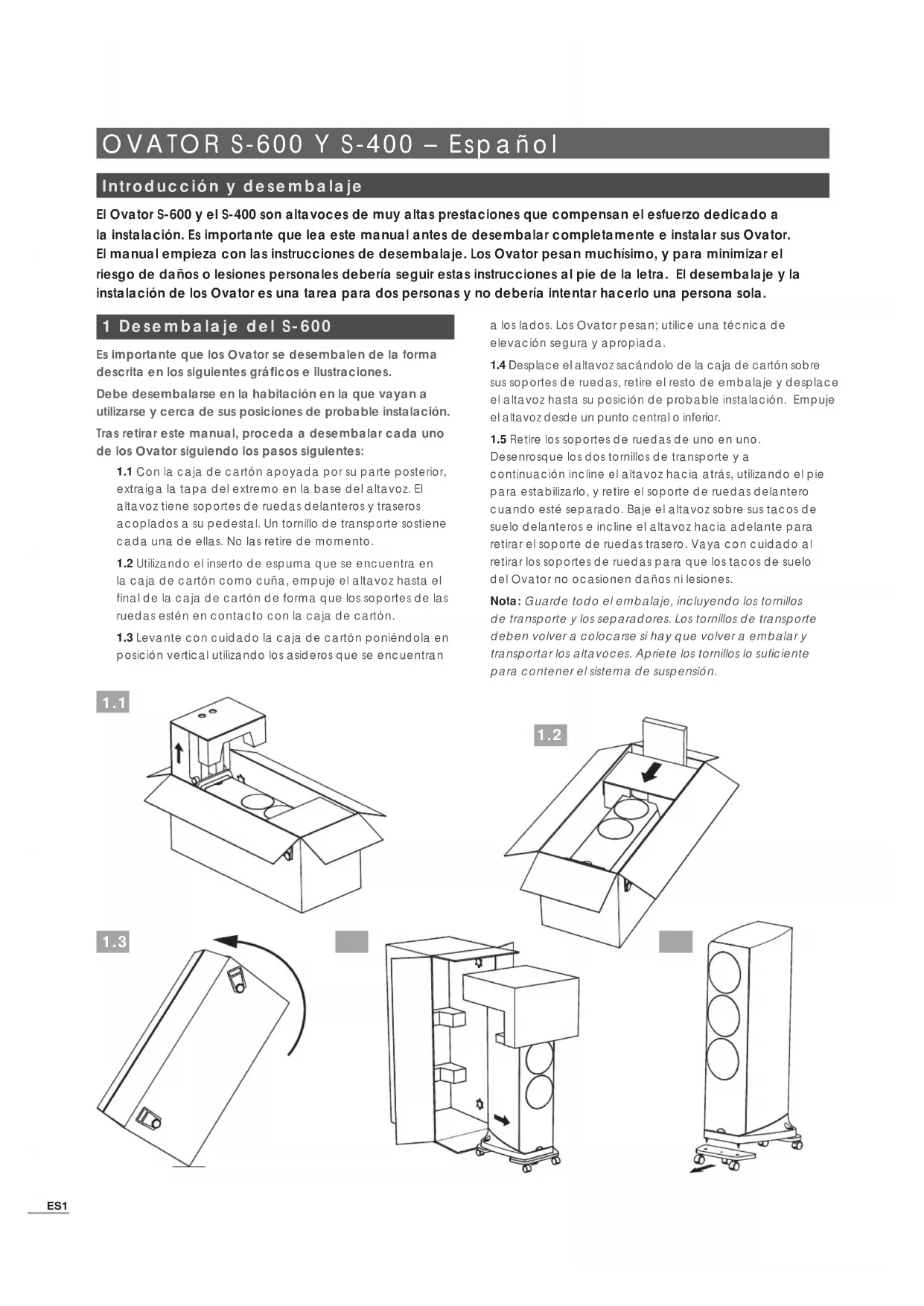

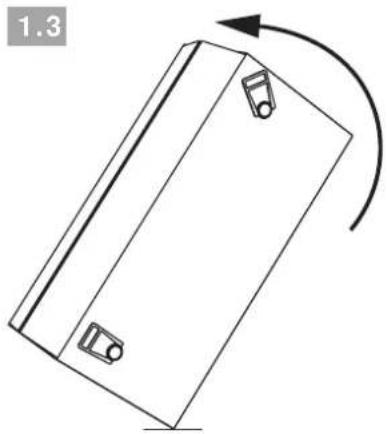

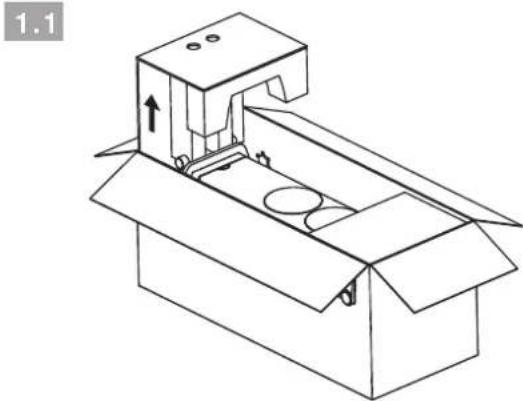

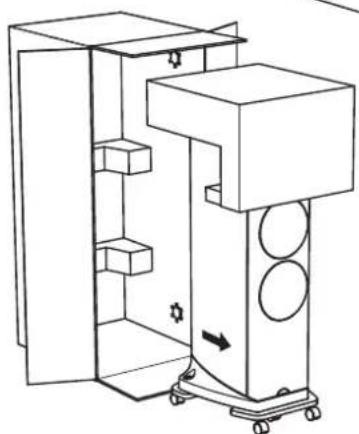

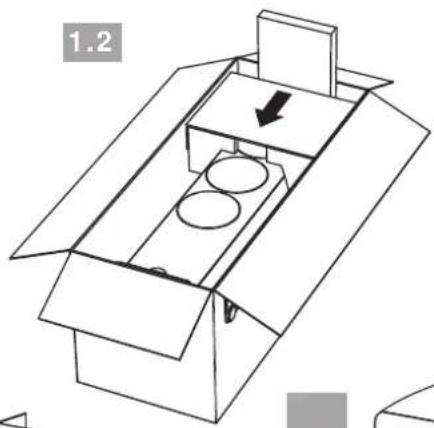

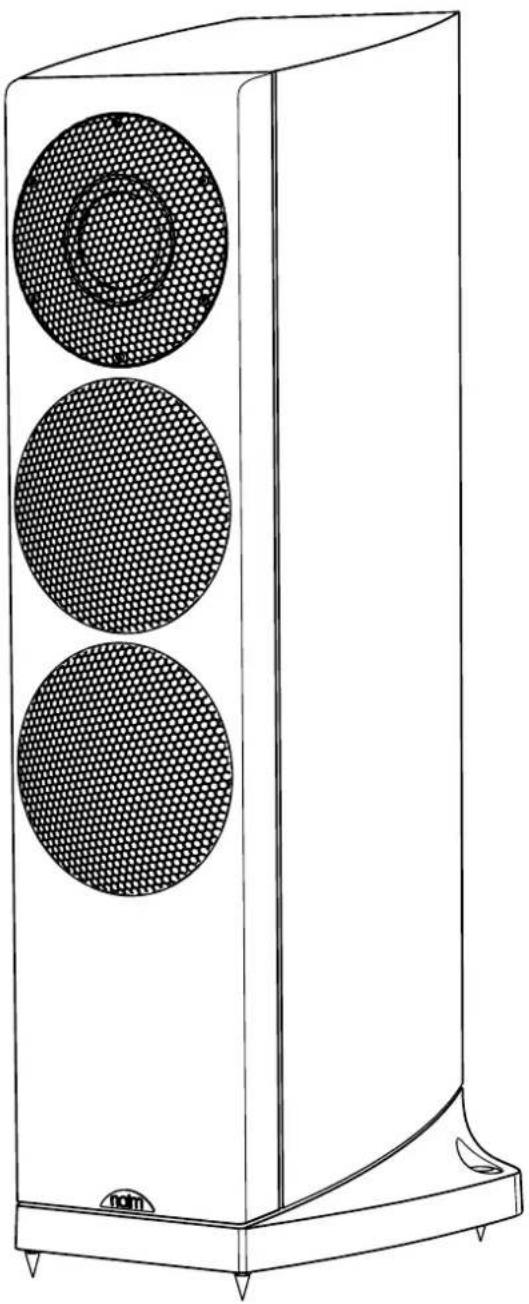

ENGLISH, DEUTSCH, FRANÇAIS, ITALIANO, ESPAñOL, NEDERLANDS, 中文ES1 OVATOR S-600 Y S-400 – Español Introducción y desembalaje El Ovator S-600 y el S-400 son altavoces de muy altas prestaciones que compensan el esfuerzo dedicado a la instalación. Es importante que lea este manual antes de desembalar completamente e instalar sus Ovator. El manual empieza con las instrucciones de desembalaje. Los Ovator pesan muchísimo, y para minimizar el riesgo de daños o lesiones personales debería seguir estas instrucciones al pie de la letra. El desembalaje y la instalación de los Ovator es una tarea para dos personas y no debería intentar hacerlo una persona sola. 1 Desembalaje del S-600 Es importante que los Ovator se desembalen de la forma descrita en los siguientes gráficos e ilustraciones. Debe desembalarse en la habitación en la que vayan a utilizarse y cerca de sus posiciones de probable instalación. Tras retirar este manual, proceda a desembalar cada uno de los Ovator siguiendo los pasos siguientes: 1.1 Con la caja de cartón apoyada por su parte posterior, extraiga la tapa del extremo en la base del altavoz. El altavoz tiene soportes de ruedas delanteros y traseros acoplados a su pedestal. Un tornillo de transporte sostiene cada una de ellas. No las retire de momento.1.2 Utilizando el inserto de espuma que se encuentra en la caja de cartón como cuña, empuje el altavoz hasta el final de la caja de cartón de forma que los soportes de las ruedas estén en contacto con la caja de cartón.1.3 Levante con cuidado la caja de cartón poniéndola en posición vertical utilizando los asideros que se encuentran a los lados. Los Ovator pesan; utilice una técnica de elevación segura y apropiada.1.4 Desplace el altavoz sacándolo de la caja de cartón sobre sus soportes de ruedas, retire el resto de embalaje y desplace el altavoz hasta su posición de probable instalación. Empuje el altavoz desde un punto central o inferior.1.5 Retire los soportes de ruedas de uno en uno. Desenrosque los dos tornillos de transporte y a continuación incline el altavoz hacia atrás, utilizando el pie para estabilizarlo, y retire el soporte de ruedas delantero cuando esté separado. Baje el altavoz sobre sus tacos de suelo delanteros e incline el altavoz hacia adelante para retirar el soporte de ruedas trasero. Vaya con cuidado al retirar los soportes de ruedas para que los tacos de suelo del Ovator no ocasionen daños ni lesiones.Nota: Guarde todo el embalaje, incluyendo los tornillos de transporte y los separadores. Los tornillos de transporte deben volver a colocarse si hay que volver a embalar y transportar los altavoces. Apriete los tornillos lo suficiente para contener el sistema de suspensión.

OVATOR S-600 Y S-400 – Español 2 Desembalaje del S-400 Es importante que los Ovator se desembalen de la forma descrita en los siguientes gráficos e ilustraciones. Debe desembalarse en la habitación en la que vayan a utilizarse y cerca de sus posiciones de probable instalación. Tras retirar este manual, proceda a desembalar cada uno de los Ovator siguiendo los pasos siguientes:

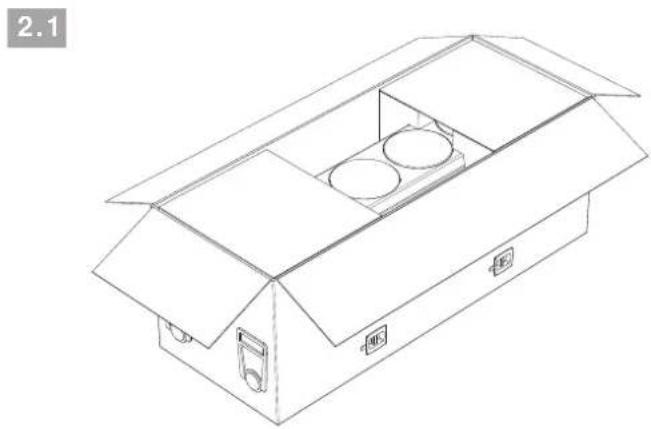

2.1 La caja de cartón debe apoyarse sobre su parte

trasera con las solapas laterales y de extremo abiertas.

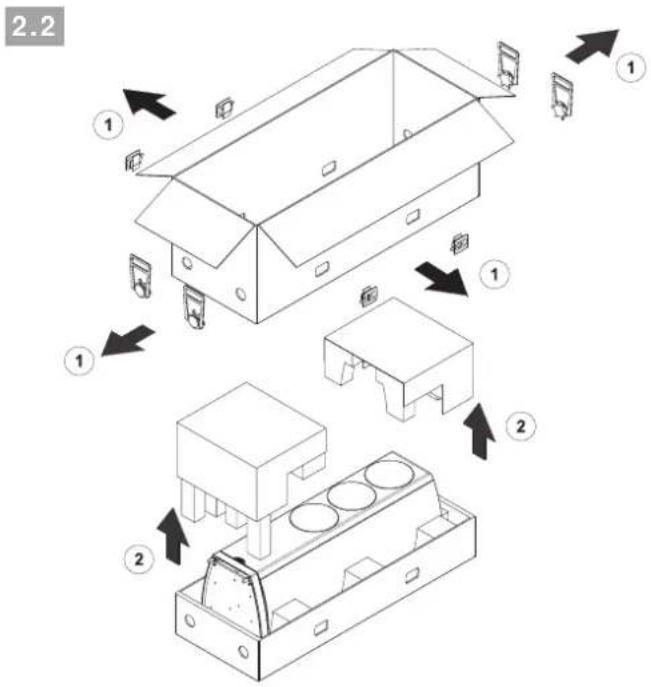

2.2 Saque los asideros y los clips laterales de plástico de la

caja y extraiga la funda exterior y el embalaje interno. El Ovator ahora quedará apoyado sobre su bandeja.

2.3 Empuje suavemente el Ovator a lo largo de la bandeja

de forma que sus tacos de suelo estén en contacto con el cartón.

2.4 Levante con cuidado la bandeja hacia arriba hasta

que quede en posición vertical. Los Ovator pesan; utilice una técnica de elevación segura y apropiada. Procure que no se desequilibre el altavoz cayendo hacia adelante.

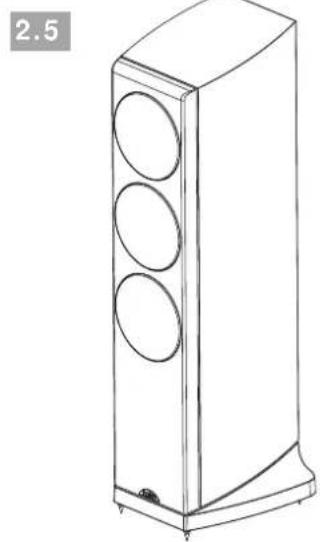

2.5 El Ovator ahora puede maniobrarse, sacándolo de su

bandeja y poniéndolo en su posición. Una vez que el Ovator esté en su posición, pueden retirarse las tapas de protección de plástico que se encuentran sobre sus tacos de suelo. Nota: Guarde todo el embalaje para reutilizarlo en caso de que tenga que volver a embalar o transportar sus Ovator.

El funcionamiento de cualquier altavoz se verá influido por la habitación y la posición en la cual se encuentre. Incluso pequeños cambios en la posición del altavoz pueden influir de forma significativa en el sonido. Los cambios en el contenido de la habitación, por ejemplo la incorporación de un mueble de un tamaño significativo, también pueden tener efecto. Los párrafos siguientes constituyen sólo una guía general para la colocación de los Ovator. Todas las habitaciones son diferentes y puede descubrir que una solución de colocación alternativa funcione mejor en la suya. En general, intente elegir un lugar para los altavoces donde estén situados con una separación de entre 2,0 metros y 4,0 metros, separados de las esquinas, y donde cada uno de ellos esté entre 0,25 metros y 1,0 metro separado de una pared trasera sólida. La distancia entre los altavoces y la pared trasera es el aspecto de la colocación con mayor probabilidad de requerir un ajuste cuando los altavoces lleven un tiempo en funcionamiento y se familiarice con su rendimiento en la habitación. Si el Ovator se desplaza acercándolo a la pared trasera, los elementos de baja frecuencia de la música serán más prominentes. Sin embargo, esto puede perjudicar la sincronización y claridad de los bajos. Nota: No es necesario inclinar el Ovator hacia adentro, hacia la posición de escucha, pero hacerlo puede constituir un útil ajuste de sintonización fina. La posición de escucha principal debería estar centrada entre los altavoces, aproximadamente a la misma distancia que su separación. Intente colocar cada uno de los Ovator en un entorno acústico “cerca del campo” similar y con unas características acústicas similares en las paredes laterales hacia la posición de escucha. Nota: Se crearán diferentes características y entornos acústicos cerca del campo mediante, por ejemplo, ventanas de cristal y cortinas pesadas o una pared de yeso con y sin estanterías. El diagrama 3.2 ilustra las guías de colocación descritas anteriormente. altavoz de la derecha altavoz de la izquierda 2,0 m a 4,0 m posición de escucha > 0,5 m 0,25 a 1,0 m

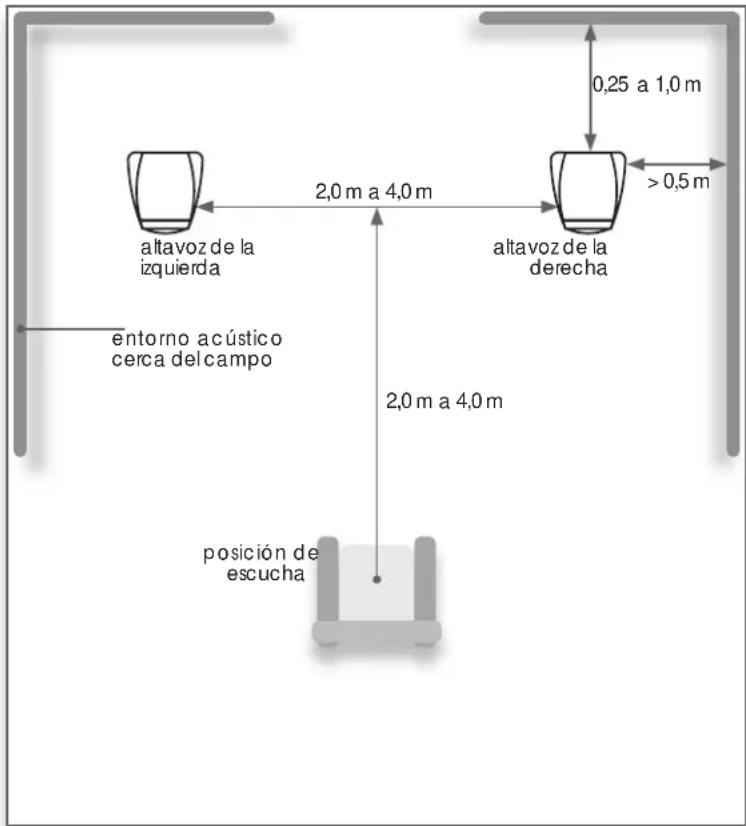

3.2 Distribución de la habitación

entorno acústico cerca del campo 2,0 m a 4,0 m 3 Instalación Una vez que se hayan desembalado totalmente sus Ovator, pueden maniobrarse hasta sus posiciones de funcionamiento iniciales. Procure que los tacos de suelo no ocasionen daños ni lesiones personales. El S-600 incorpora tornillos de transporte BMR. No deben retirarse hasta que se hayan instalado los altavoces en sus posiciones finales. El S-400 no incorpora tornillos de transporte. En los párrafos siguientes se indican las guías de colocación aunque debe estar preparado para realizar ajustes de colocación cuando los altavoces “lleven un tiempo en funcionamiento” y cuando esté más familiarizado con ellos. Los altavoces Ovator no tienen blindaje magnético y deberían mantenerse alejados de pantallas de tubos de rayos catódicos y otros elementos con sensibilidad magnética.ES4 OVATOR S-600 Y S-400 – Español

3.3 Utilización de los tacos de suelo

Los Ovator cuentan con tacos de suelo para definir la interfaz mecánica con la estructura de la habitación de escucha. Los tacos de suelo deben ajustarse para garantizar que los altavoces estén en posición vertical y no se balanceen. Utilice la longitud mínima de taco de suelo necesaria para sostener la contratuerca justo por encima de la moqueta. Nota: Si hay que instalar los altavoces Ovator en un suelo sin moqueta, los tacos de suelo deben utilizarse conjuntamente con los protectores de suelo Naim y ajustarse de forma que la punta del taco de suelo se extienda justo más allá de la contratuerca. Su vendedor o distribuidor Naim puede suministrarle los protectores de suelo.

3.3.1 Ajuste de los tacos de suelo del S-600

Los cuatro tacos de suelo son ajustables; sin embargo el ajuste de los tacos de suelo traseros del S-600 es más fácil gracias al acceso superior del diseño de pedestal. Para ajustar un taco de suelo trasero del S-600, primero retire el

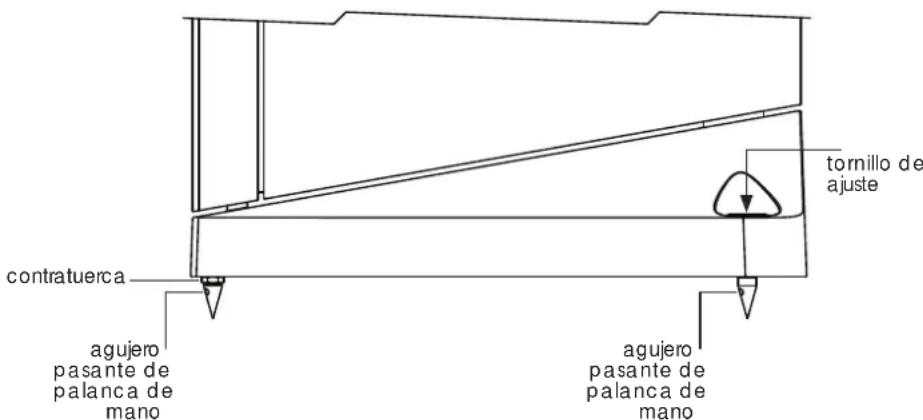

3.4 Ajuste de los tacos de suelo

tornillo de fijación de bloqueo con la llave Allen de 4 mm suministrada. A continuación inserte la llave Allen desde arriba para girar el tornillo de ajuste en sentido horario para alargar el taco de suelo y en sentido antihorario para acortar el tornillo de suelo. Si es necesario, para que el taco de suelo deje de girar al volver a apretar el tornillo de fijación de bloqueo, inserte la palanca de mano suministrada en el agujero pasante del taco de suelo. El diagrama 3.4 ilustra el ajuste de los tacos de suelo traseros del S-600. Dependiendo del grosor de cualquier moqueta, y antes del ajuste de sus tacos traseros, los tacos de suelo delanteros del S-600 tal vez no necesiten ningún ajuste. Sin embargo, si se requiere el ajuste, afloje la contratuerca utilizando una llave inglesa de 13 mm y gire el taco de suelo de la forma apropiada utilizando la palanca de mano suministrada insertada en el agujero pasante del taco de suelo. Vuelva a apretar la contratuerca cuando se haya completado el ajuste. El diagrama 3.4 ilustra el ajuste de los tacos de suelo delanteros.

3.3.2 Ajuste de los tacos de suelo del S-400

Para ajustar un taco de suelo del S-400, primero afloje su contratuerca utilizando una llave de 13 mm. Gire el taco de suelo según sea apropiado utilizando la palanca de mano suministrada insertada en el agujero pasante del taco de suelo. Vuelva a apretar la contratuerca cuando se haya completado el ajuste. El taco de suelo delantero del S-600 ilustrado en el diagrama 3.4 también ilustra los tacos de suelo del S-400. retire los tornillos de transporte tornillo de ajuste agujero pasante de palanca de mano agujero pasante de palanca de mano contratuerca

3.5 Tornillos de transporte del S-600 BMR

El módulo Ovator S-600 BMR (radiador de modo equilibrado) cuenta con un sistema de suspensión de resorte de doble hoja. El sistema de suspensión se contiene durante el envío mediante dos tornillos de transporte que deben quitarse antes del uso. Los tornillos de transporte se encuentran en la superficie trasera del altavoz, directamente detrás del BMR. Utilice la llave Allen de 5 mm suministrada para desenroscar los tornillos de transporte. Saque los tornillos y guárdelos en un lugar seguro. El diagrama 3.6 ilustra la retirada de los tornillos de transporte. Nota: Los tornillos de transporte deben volver a colocarse si hay que volver a embalar y transportar los altavoces. Apriete los tornillos lo suficiente para contener el sistema de suspensión.

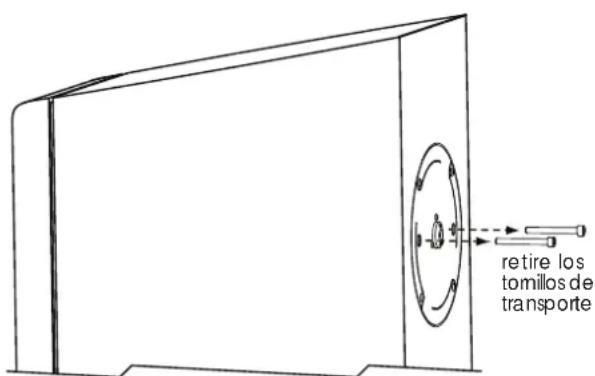

3.6 Retirada de los tornillos

detransporte del S-600ES5 OVATOR S-600 Y S-400 – Español 4 Conexión Los Ovator incorporan un circuito divisor de frecuencias pasivo pero pueden convertirse para el uso en sistemas activos utilizando los amplificadores múltiples y el circuito divisor de frecuencias activo Naim apropiado. Póngase en contacto con su proveedor o distribuidor local para obtener más información.

4.1 Cables y conectores

Si sus Ovator tienen que utilizarse con amplificación Naim, el cable de altavoz Naim producirá los mejores resultados y es necesario con algunos amplificadores. Las longitudes de cable de los dos altavoces deberían ser iguales y entre 3,5 metros y 20 metros. Si la posición de un altavoz con relación al amplificador hace que sobre cable, no debe enrollar el cable sino estirarlo hacia atrás y adelante entre el amplificador y el altavoz. Los terminales de conexión del Ovator están diseñados para aceptar el conector de altavoz Ovator diseñado a medida. Este conector está diseñado para ofrecer el mejor rendimiento posible. Pueden utilizarse otras clavijas de 4 mm; aunque los resultados serán impredecibles. Su minorista podrá montar cables de altavoz acabados en un extremo por el conector del Ovator y en el otro extremo por un conector apropiado al amplificador correspondiente.

4.3 Panel de conexión del Ovator

5 Especificaciones S-600 S-400 Respuesta de frecuencia: 28Hz - 35kHz (en la habitación) 36Hz - 35kHz (en la habitación) Sensibilidad: 88dB @ 1m para entrada de 2,83V 88dB @ 1m para entrada de 2,83V Impedancia nominal: 4 ohmios (mín. 3,2 ohmios) 4 ohmios (mín. 3,8 ohmios) Amplificador de potencia sugerido: 25 - 150W (valor nominal de 8 ohmios) 25 - 130W (valor nominal de 8 ohmios) Peso: 61 kg 31 kg Dimensiones (Al x An x P): 1168mm x 401mm x 434mm 1060mm x 330mm x 345mm (incluyendo tacos de suelo y rejillas) (incluyendo tacos de suelo y rejillas) 6 Cumplimiento de las normas apropiadas Fabricante: Naim Audio Limited, Southampton Road, Salisbury, Inglaterra SP1 2LN Productos: Ovator S-600 Y S-400 Seguridad: EN 60065 - Audio, vídeo y aparatos electrónicos similares. Emisiones de EMC: EN 55013 - Receptores de transmisiones de televisión y sonido y equipos asociados - Características de distorsiones de radio - Límites y métodos de mediciones. Inmunidad a EMC: EN 55020 - Receptores de televisión y sonido y equipos asociados - Características de inmunidad - Límites y métodos de mediciones. De acuerdo con las Directivas Europeas: 2006/95/EC - Seguridad, 2004/108/EC - EMC, 2002/95/EC (RoHS), 2002/96/EC (WEEE)

4.2 Polaridad de la conexión

Es importante que los Ovator estén conectados con la polaridad correcta. Asegúrese de que el terminal positivo en cada uno de los altavoces (marcado como +) esté conectado a un terminal de salida positivo en el amplificador y que el terminal negativo en cada uno de los altavoces (marcado como – ) esté conectado a un terminal de salida negativo en el amplificador. El diagrama 4.3 ilustra el panel de conexión del Ovator. Nota: El altavoz Naim tiene un reborde que baja por un lateral para facilitar la identificación de la polaridad. El lado positivo de los conectores de altavoz Naim tiene una pequeña protuberancia para su identificación.REFERENTIEHANDLEIDING
