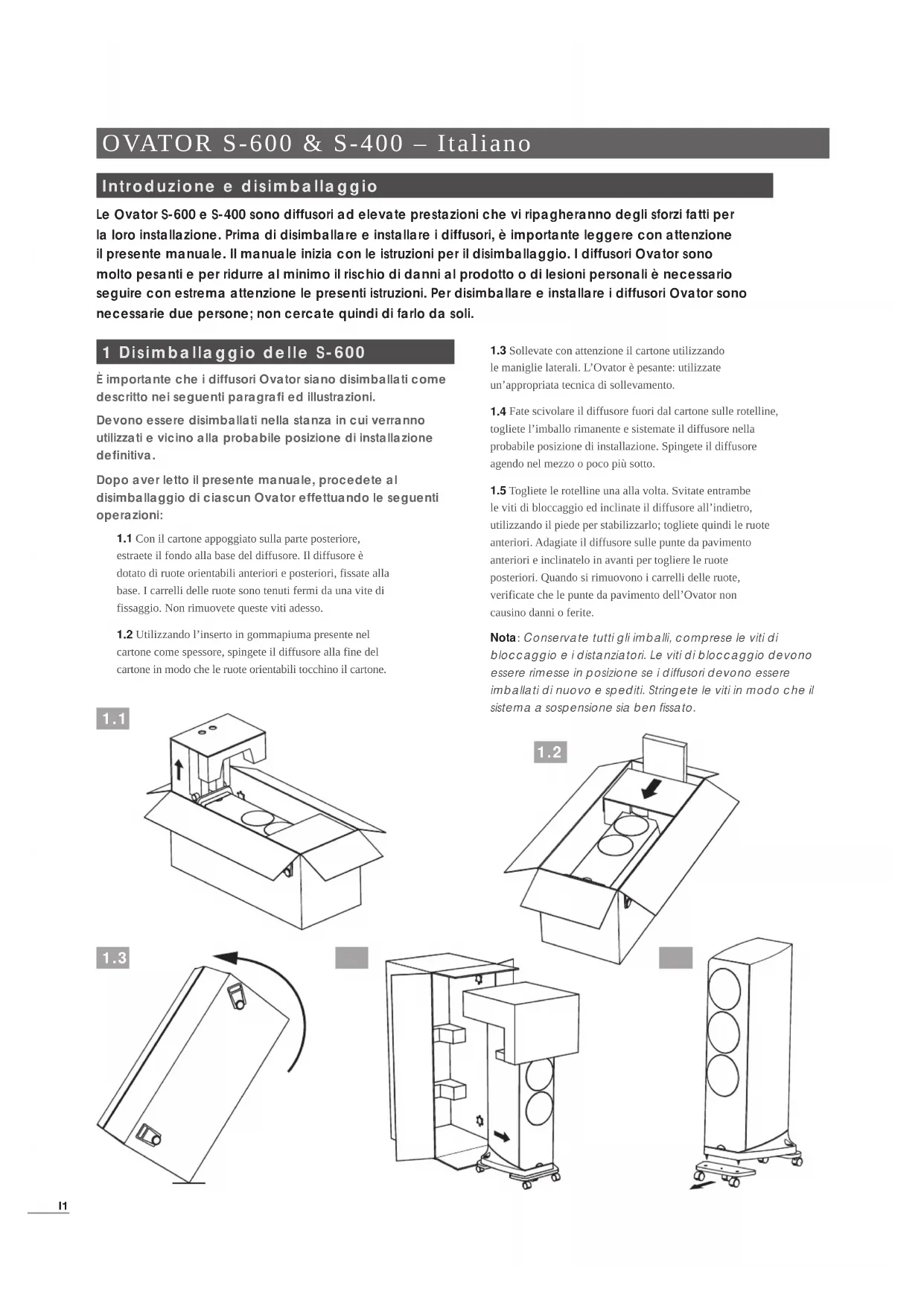

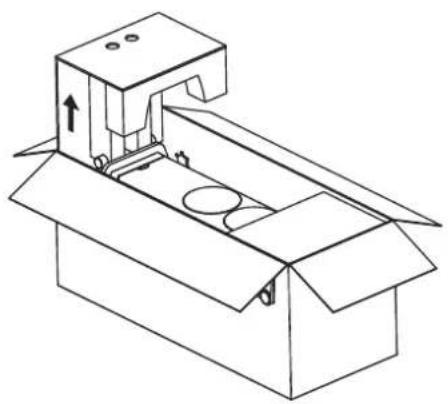

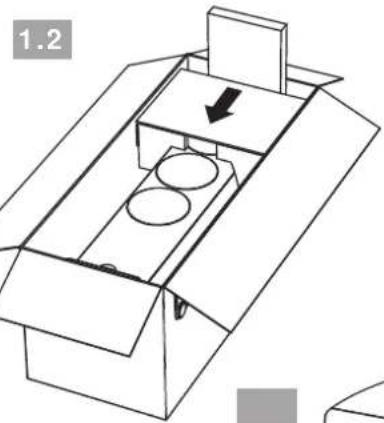

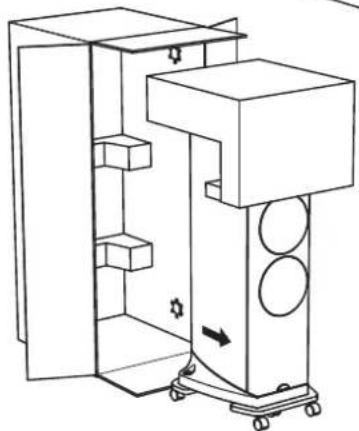

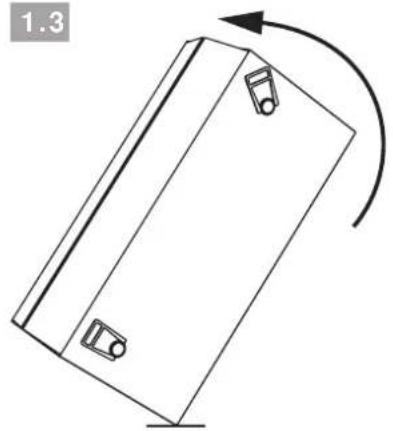

ENGLISH, DEUTSCH, FRANÇAIS, ITALIANO, ESPAñOL, NEDERLANDS, 中文I1 OVATOR S-600 & S-400 – Italiano Introduzione e disimballaggio Le Ovator S-600 e S-400 sono diffusori ad elevate prestazioni che vi ripagheranno degli sforzi fatti per la loro installazione. Prima di disimballare e installare i diffusori, è importante leggere con attenzione il presente manuale. Il manuale inizia con le istruzioni per il disimballaggio. I diffusori Ovator sono molto pesanti e per ridurre al minimo il rischio di danni al prodotto o di lesioni personali è necessario seguire con estrema attenzione le presenti istruzioni. Per disimballare e installare i diffusori Ovator sono necessarie due persone; non cercate quindi di farlo da soli. 1 Disimballaggio delle S-600 È importante che i diffusori Ovator siano disimballati come descritto nei seguenti paragrafi ed illustrazioni. Devono essere disimballati nella stanza in cui verranno utilizzati e vicino alla probabile posizione di installazione definitiva. Dopo aver letto il presente manuale, procedete al disimballaggio di ciascun Ovator effettuando le seguenti operazioni: 1.1 Con il cartone appoggiato sulla parte posteriore, estraete il fondo alla base del diffusore. Il diffusore è dotato di ruote orientabili anteriori e posteriori, fissate alla base. I carrelli delle ruote sono tenuti fermi da una vite di fissaggio. Non rimuovete queste viti adesso. Utilizzando l’inserto in gommapiuma presente nel cartone come spessore, spingete il diffusore alla fine del cartone in modo che le ruote orientabili tocchino il cartone.1.3 Sollevate con attenzione il cartone utilizzando le maniglie laterali. L’Ovator è pesante: utilizzate un’appropriata tecnica di sollevamento. Fate scivolare il diffusore fuori dal cartone sulle rotelline, togliete l’imballo rimanente e sistemate il diffusore nella probabile posizione di installazione. Spingete il diffusore agendo nel mezzo o poco più sotto. 1.5 Togliete le rotelline una alla volta. Svitate entrambe le viti di bloccaggio ed inclinate il diffusore all’indietro, utilizzando il piede per stabilizzarlo; togliete quindi le ruote anteriori. Adagiate il diffusore sulle punte da pavimento anteriori e inclinatelo in avanti per togliere le ruote posteriori. Quando si rimuovono i carrelli delle ruote, verificate che le punte da pavimento dell’Ovator non causino danni o ferite.Nota: Conservate tutti gli imballi, comprese le viti di bloccaggio e i distanziatori. Le viti di bloccaggio devono essere rimesse in posizione se i diffusori devono essere imballati di nuovo e spediti. Stringete le viti in modo che il sistema a sospensione sia ben fissato.

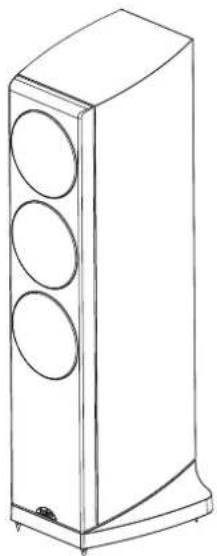

OVATOR S-600 & S-400 – Italiano 2 Disimballaggio delle S-400 È importante che i diffusori Ovator siano disimballati come descritto nei seguenti paragrafi ed illustrazioni. Devono essere disimballati nella stanza in cui verranno utilizzati e vicino alla probabile posizione di installazione definitiva. Dopo aver letto il presente manuale, procedete al disimballaggio di ciascun Ovator effettuando le seguenti operazioni:

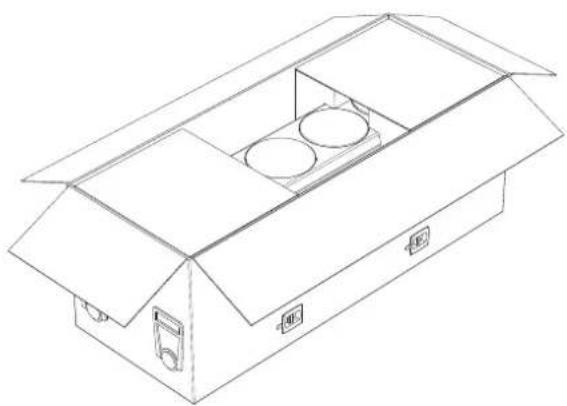

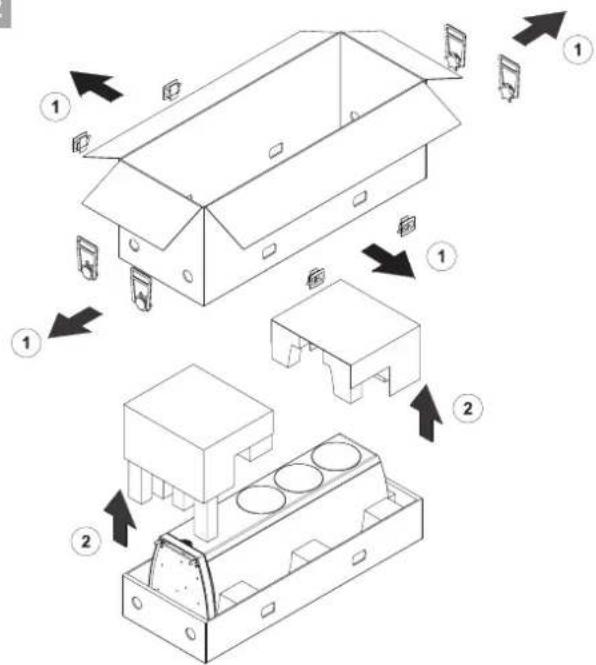

2.1 Il cartone deve essere appoggiato sul lato posteriore

con le alette laterali e terminali aperte.

2.2 Togliete le clip laterali e le maniglie in plastica dal

cartone, sollevate la parte esterna e l’imballo interno. Il diffusore viene lasciato nel cartone.

2.3 Spingere con delicatezza il diffusore lungo il cartone

in modo che le punte da pavimento tocchino la parte inferiore dello stesso.

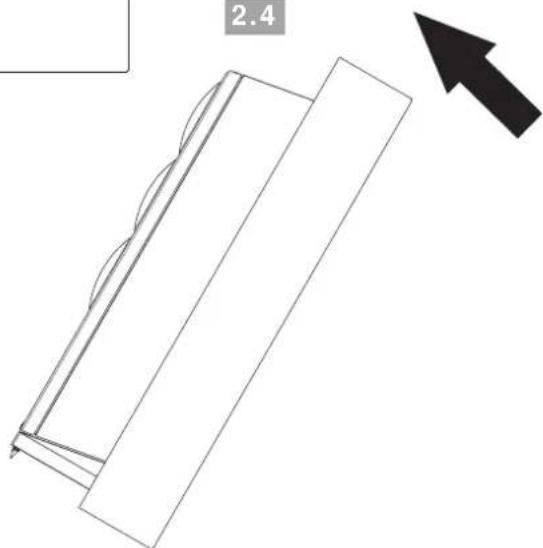

2.4 Sollevate con attenzione il cartone verso l’alto.

L’Ovator è pesante: utilizzate un’appropriata tecnica di sollevamento. Fate attenzione a non sbilanciare il diffusore e non farlo cadere.

2.5 L’Ovator può essere tolto dal cartone e sistemato nella

sua posizione definitiva. Dopo aver posizionato l’Ovator, è possibile togliere anche i tappini di protezione in plastica che si trovano sulle punte da pavimento. Nota: Conservate tutti gli imballi, nel caso in cui sia necessario imballare di nuovo il prodotto per spedirlo.

Le prestazioni di qualunque diffusore sono influenzate dalla stanza e dalla posizione in cui vengono sistemati. Anche piccoli cambiamenti della posizione del diffusore possono influenzare in modo significativo il suono. Allo stesso modo influiscono i cambiamenti nell’arredo della stanza come, ad esempio, l’introduzione di mobili particolarmente voluminosi. I paragrafi seguenti forniscono alcune linee guida sul posizionamento dell’Ovator. Ogni stanza di ascolto è diversa: tocca a voi trovare le soluzioni di posizionamento che meglio si adattano alla vostra. In generale, cercate di fare in modo che i diffusori Ovator siano distanti tra di loro da 2 a 4 metri, lontani dagli angoli della stanza e sistemati tra 0,25 e 1 m dalla parete posteriore. La distanza tra i diffusori e la parete posteriore è l’elemento più soggetto ad eventuali aggiustamenti quando i diffusori vengono “rodati” e avrete imparato a conoscerli meglio. Se l’Ovator viene sistemato più vicino alla parete di fondo, la gamma bassa sarà preminente. Ciò può andare a scapito della chiarezza e della scansione in gamma bassa. Nota: Non è necessario orientare gli Ovator verso l’interno della posizione di ascolto; questo accorgimento tuttavia può rivelarsi utile per l’accordatura finale. La migliore posizione di ascolto sarà quella centrale rispetto ai diffusori, a una distanza dagli stessi pari approssimativamente alla distanza tra i diffusori. Cercate di posizionare ciascun Ovator all’interno di un ambiente acustico di prossimità con caratteristiche di sonorità simili lungo le pareti laterali della stanza e verso la posizione di ascolto.

3.2 Disposizione nella stanza

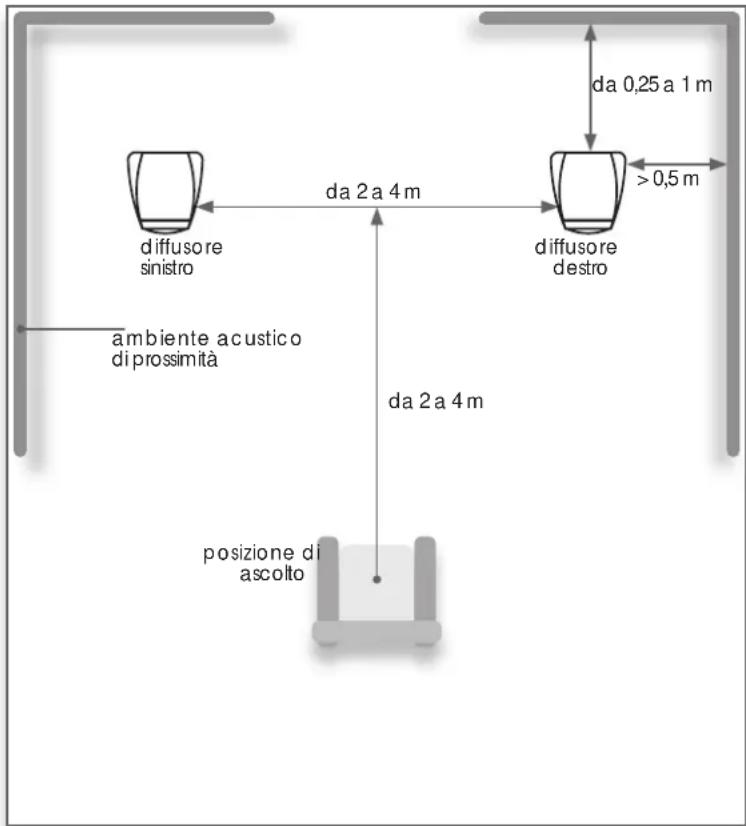

3 Installazione Dopo aver completamente disimballato i diffusori Ovator, questi possono essere spostati nella posizione di funzionamento iniziale. Al momento dello spostamento, verificate che le punte da pavimento non causino danni o ferite. Le S-600 hanno le viti di bloccaggio del BMR. Queste non devono essere rimosse fino a che i diffusori non sono stati sistemati nella posizione finale. Le S-400 non hanno viti di bloccaggio. Il seguente paragrafo contiene alcune indicazioni di massima, ma è comunque possibile che si renda necessario effettuare degli aggiustamenti alla posizione quando i diffusori vengono “rodati” e avrete imparato a conoscerli meglio. I diffusori Ovator non sono schermati magneticamente e devono quindi essere tenuti lontani da schermi CRT e da altri oggetti sensibili al magnetismo. diffusore destro diffusore sinistro da 2 a 4 m posizione di ascolto > 0,5 m da 0,25 a 1 m ambiente acustico di prossimità da 2 a 4 m Nota: Ambienti acustici di prossimità con caratteristiche diverse possono crearsi per esempio a causa di tendaggi pesanti e finestre o di pareti in cartongesso con o senza librerie. La figura 3.2 illustra le linee guida di posizionamento descritte sopra.I4 OVATOR S-600 & S-400 – Italiano

3.3 Uso delle punte da pavimento

Le Ovator sono munite di punte da pavimento che fungono da interfaccia meccanica con la stanza di ascolto. Le punte da pavimento devono essere regolate in modo da assicurare che i diffusori siano verticali e non ondeggino. Utilizzate la lunghezza minima necessaria delle punte in modo che il dado di fissaggio sia appena sopra il tappeto. Nota: Se i diffusori Ovator devono essere installati su un pavimento senza tappeto, le punte da pavimento devono essere usate insieme alle protezioni per pavimento Naim e regolate in modo che l’estremità della punta sporga appena dal dado di fissaggio. Il vostro rivenditore o distributore Naim potrà fornirvi le protezioni per pavimento.

3.3.1 Regolazione delle punte da pavimento delle S-600

Tutte le quattro punte da pavimento sono regolabili, ma la sistemazione delle punte posteriori delle S-600 è più facile grazie all’accesso superiore assicurato dalla progettazione della base. Per regolare le punte da pavimento delle S-600

3.4 Regolazione delle punte da pavimento

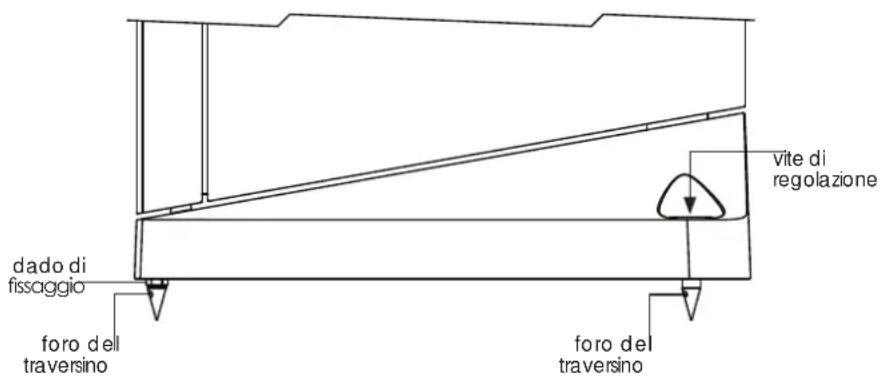

rimuovere dapprima il set di viti di bloccaggio con la brugola da 4 mm fornita. Inserite poi la brugola dall’alto per ruotare la vite di regolazione in senso orario ed allungare la punta da pavimento e in senso antiorario per accorciare la punta da pavimento. Se necessario, per evitare che la punta da pavimento giri quando stringete il set di viti, inserite il traversino fornito nel foro della punta stessa. La figura 3. 4 illustra la regolazione della punta posteriore delle S-600. A seconda dello spessore del tappeto e prima di regolare le punte posteriori, è possibile che le punte anteriori delle S-600 non abbiano bisogno di alcuna regolazione. Se tuttavia è necessario regolarle, allentate il dado di fissaggio utilizzando la chiave inglese da 13 mm fornita e girate le punte da pavimento in modo adeguato utilizzando il traversino inserito nel foro della punta. Stringete di nuovo il dado quando la regolazione è completa. La figura 3.4 illustra la regolazione della punta anteriore.

3.3.2 Regolazione delle punte da pavimento delle S-400

Per regolare le punte da pavimento delle S-400, allentate il dado di fissaggio con una chiave inglese. Regolate la punta da pavimento inserendo il traversino fornito nel foro della punta stessa. Stringete di nuovo il dado quando la regolazione è completa. La punta da pavimento anteriore delle S-600 illustrata nella figura 3.4 è uguale a quella delle S-400. remove transit screws

3.5 Viti di bloccaggio BMR delle S-600

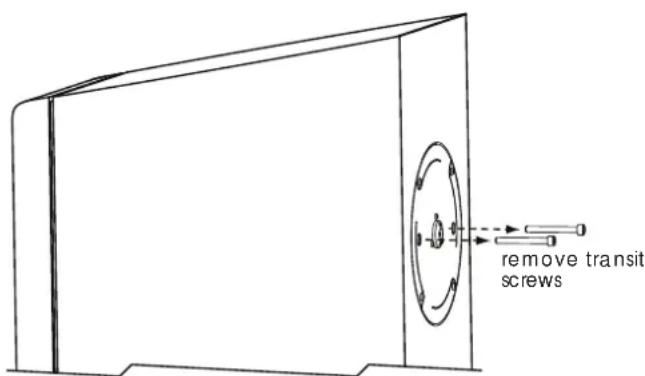

Il modulo BMR (Balanced Mode Radiator) delle Ovator è munito di un doppio sistema di sospensione con molla a balestra. Il sistema di sospensione è tenuto fermo, durante il trasporto, da due viti di bloccaggio che devono essere tolte prima dell’uso. Le viti di bloccaggio si trovano sul lato posteriore del diffusore, proprio dietro al BMR. Utilizzate la chiave a brugola da 5 mm fornita per togliere queste viti. Togliete le viti e conservatele in un luogo sicuro. La figura 3.6 mostra la rimozione delle viti di bloccaggio. Nota: Le viti di bloccaggio devono essere rimesse in posizione se i diffusori devono essere imballati di nuovo e spediti. Stringete le viti in modo che il sistema a sospensione sia ben fissato.

3.6 Rimozione delle viti di bloccaggio

delle S-600 vite di regolazione foro del traversino foro del traversino dado di ssaggioI5 OVATOR S-600 & S-400 – Italiano 4 Connessioni I diffusori Ovator comprendono un crossover passivo, ma possono essere convertiti in sistemi attivi utilizzando il crossover Naim appropriato e amplificatori multipli. Per maggiori informazioni, contattate il rivenditore o il distributore locale.

4.1 Cavi e connettori

Se le Ovator vengono usate con un’amplificazione Naim, l’apposito cavo Naim darà i migliori risultati ed è comunque necessario con alcuni amplificatori. Le lunghezze dei cavi che arrivano a entrambi i diffusori devono essere uguali e comprese tra 3,5 e 20 metri. Se la posizione di un diffusore rispetto all’amplificatore fa sì che vi sia del cavo in più, questo non deve essere avvolto, ma disposto avanti e indietro tra l’amplificatore e il diffusore. I terminali di connessione delle Ovator sono progettati per accettare lo specifico connettore del diffusore Ovator. Questo connettore è realizzato per fornire le migliori prestazioni possibili. Possono essere usate altre prese da 4 mm, ma senza garanzie di risultato. Il vostro rivenditore è in grado di fornirvi dei cavi per diffusori terminati da un lato con il connettore Ovator e dall’altro con un connettore adeguato all’amplificatore.

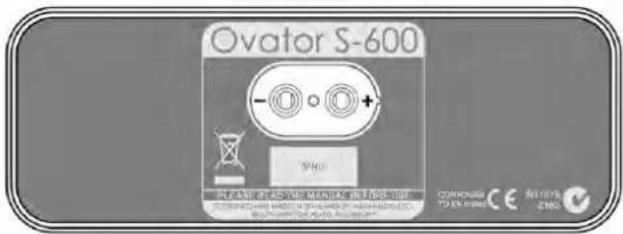

4.3 Pannello di collegamento delle Ovator

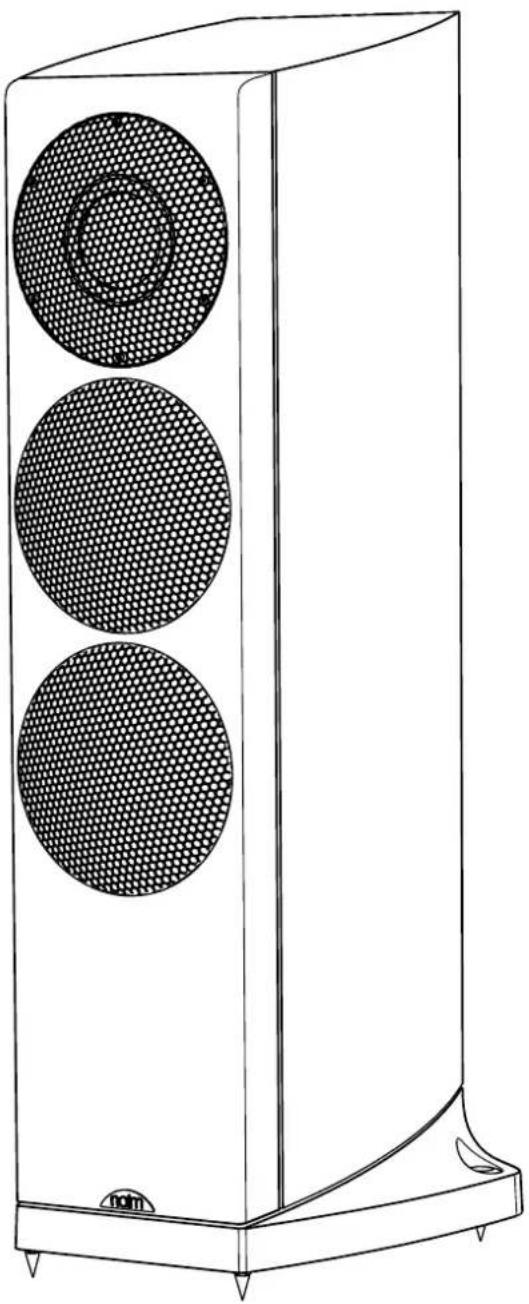

5 Specifiche tecniche S-600 S-400 Risposta in frequenza: 28 Hz – 35 kHz (in ambiente) 28 Hz – 35 kHz (in ambiente) Sensibilità: 88 dB a 1 m con 2,83 V in ingresso 88 dB a 1 m con 2,83 V in ingresso Impedenza nominale: 4 Ohm (impedenza minima 3,2 Ohm) 4 Ohm (impedenza minima 3,8 Ohm) Potenza consigliata dell’amplificatore finale: 25-150 W (riferito a 8 Ohm) 25 - 130 W (riferito a 8 Ohm) Peso: 61 kg 31 kg Dimensioni (H x L x P): 1168mm x 401mm x 434mm 1060mm x 330mm x 345mm (comprese le punte da pavimento (comprese le punte da pavimento e le griglie) e le griglie) 6 Conformità alle norme vigenti Produttore: Naim Audio Limited, Southampton Road, Salisbury, England, SP1 2LN Prodotto: Diffusori Ovator S-600 e S-400 Sicurezza: EN 60065 – Apparecchi audio, video e apparecchi elettronici similari. Emissioni EMC: EN 55013 – Radiodisturbi provocati dai ricevitori radiofonici e televisivi e dagli apparecchi associati - Limiti e metodi di misura. Immunità EMC: EN 55020 - Limiti e metodi di misura per l’immunità ai radiodisturbi dei ricevitori e apparecchi associati. Conforme alle 2006/95/CE - Sicurezza, 2004/108/CE - EMC, direttive europee: 2002/95/CE – (RoHS), 2002/96/CE – (WEEE)

4.2 Polarità di connessione

È importante che i diffusori Ovator siano collegati con la polarità corretta. Assicuratevi che il terminale positivo sul diffusore (con il segno +) sia collegato all’uscita positiva sull’amplificatore e che il terminale negativo (con il segno -) sia collegato all’uscita negativa sull’amplificatore. La figura 4.3 riporta il pannello di collegamento delle Ovator. Nota: Il cavo del diffusore Naim ha una nervatura lungo un lato che serve per identificare la polarità. Il lato positivo delle spine del diffusore Ovator ha una piccola protusione che serve per l’identificazione.MANUAL DE REFERENCIA
