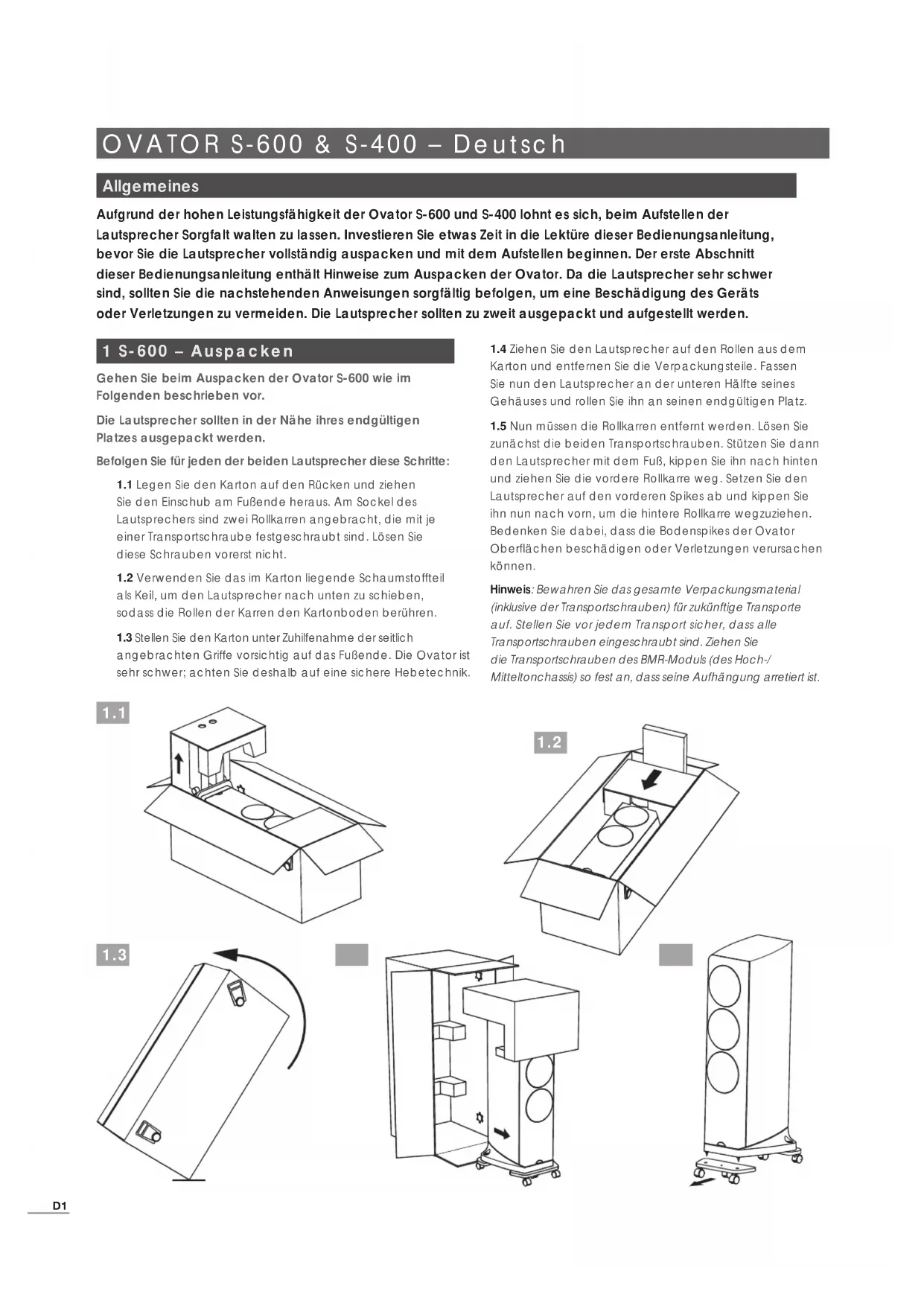

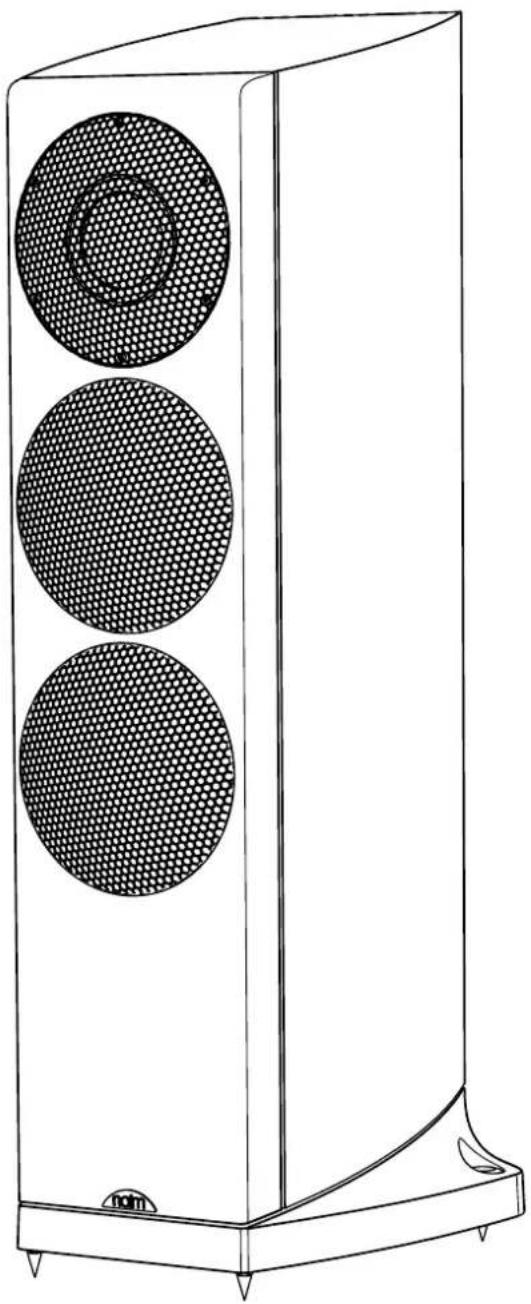

BEDIENUNGSANLEITUNG Ovator S400 NAIM
Aufgrund der hohen Leistungsfähigkeit der Ovator S-600 und S-400 loht es sich, beim Aufstellen der Laufsprecher Sorgfalt walten zu halten. Investieren Sie etwas Zeit in die Lekture dieser Bedienungsanleitung, bevor Sie die Laufsprecher vollständig auspacken und mit dem Aufstellen beginnen. Der erst Abschnitt dieser Bedienungsanleitung enthalt Hinweise zum Auspacken der Ovator. Da die Laufsprecher sehr schwer sind, sollen den sie nachstehenden Anweisungen sorgfältig befolgen, um eine Beschädigung des Geräts oder Verletzungen zu vermeiden. Die Laufsprecher sollen zu zweit ausgepackt und aufgestellt werden.
1 S-600 - Auspacken
Gehen Sie beim Auspacken der Ovator S-600 wie im Folgenden beschrieben vor.
Die Lautsprecher sollen in der Näre ihres endgültigen Platzes ausgepackt werden.
Befolgen Sie für jeder der beiden Laufsprecher diese Schritte:
1.1 Legen Sie den Karton auf den Rücken undziehen Sie den Einschub am Fußende hereaus. Am Sockel des Lautspechers sind zwei Rollkarren angebracht, die mit je einer Transportschraube festgeschraubt sind. Lösen Sie diese Schrauben vorerst nicht.

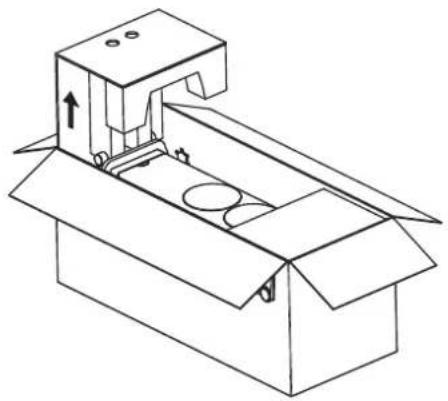

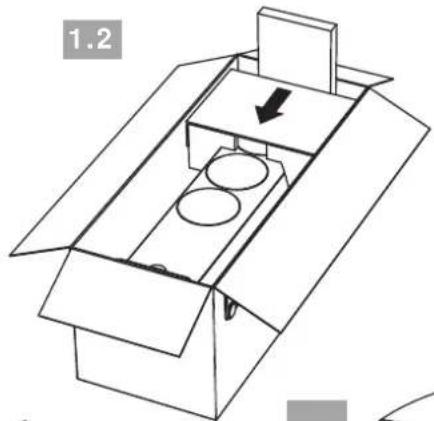

1.2 Verwenden Sie das im Karton liegende Schaumstoffeil als Keil, um den Laufsprecher nach unten zu schiben, sodass die Rollen der Karrenden Kartonboden berühren.

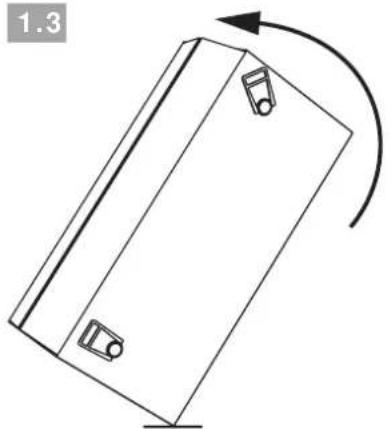

1.3 Stellen Sie den Karton unter Zuhilfenahme der seitlich angebrachten Griffe vorsichtig auf das Fußende. Die Ovator ist sehr schwer; achten Sie deshalb auf eine sichere Hebetechnik.

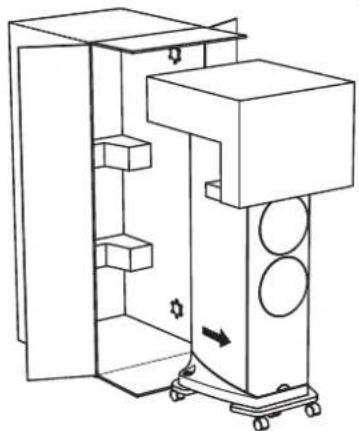

1.4 Ziehen Sie den Lautsprecher auf den Rollen aus dem Karton und entfern den Sie die Verpackungsteile. Fassen Sie nun den Lautsprecher an der unteren Hälfte seines Gehäuses und rollen Sieihn an seinen endgültigen Platz.
1.5 Nun themselves die Rollkarren entfern werden. Lösener Sied zunachst die beiden Transportschauben. Stützen sie dann den Laufsprecher mit dem Fuß, kippen Sie hin nach hinten undziehen Sie die vordere Rollkarre weg. Setzen sie den Laufsprecher auf den vorderen Spikes ab und kippen Sieihn nun nach vorn, um die hintere Rollkarre weguziehen. Bedeken sie damit, dass die Bodenspikes der Ovator Oberflächen beschädigen oder Verletzungen verursachen können.
Hinweis: Bewahren Sie das gesamte Verpackungsmaterial (inklusive der Transportschrauben) für zukünftige Transporte auf. Stellen Sie vor jedem Transport sicher, dass alle Transportschrauben eingeschaubt sind. Ziehen Sie die Transportschrauben des BMR-Moduls (des Hoch-/ Mitteltonchassis) so fest an, dass seine Aufhängung amtier ist.
1.1
1.2
1.3
OVATOR S-600 & S-400 - Deutsch
2 S-400 Auspacken
Gehen Sie beim Auspacken der Ovator S-400 wie im Folgenden beschrieben vor.
Die Laufsprecher sollen in der Nane ihres endgültigen Platzes ausgepackt werden.
Befolgen Sie für jeder der beiden Laufsprecher diese Schritte:

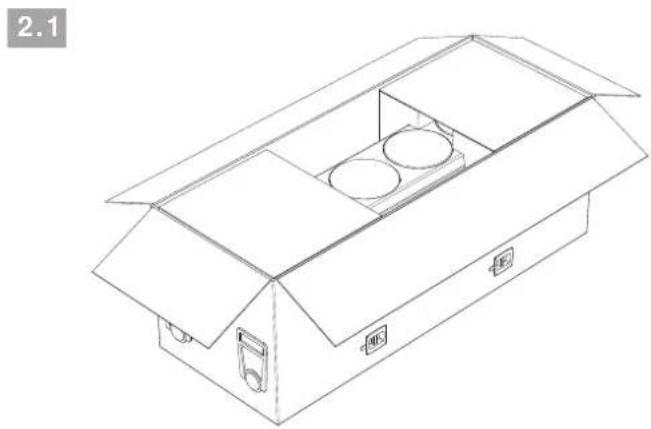

2.1 Legen Sie den Karton auf den Rücken und öffnen Sie die vier Klappen.

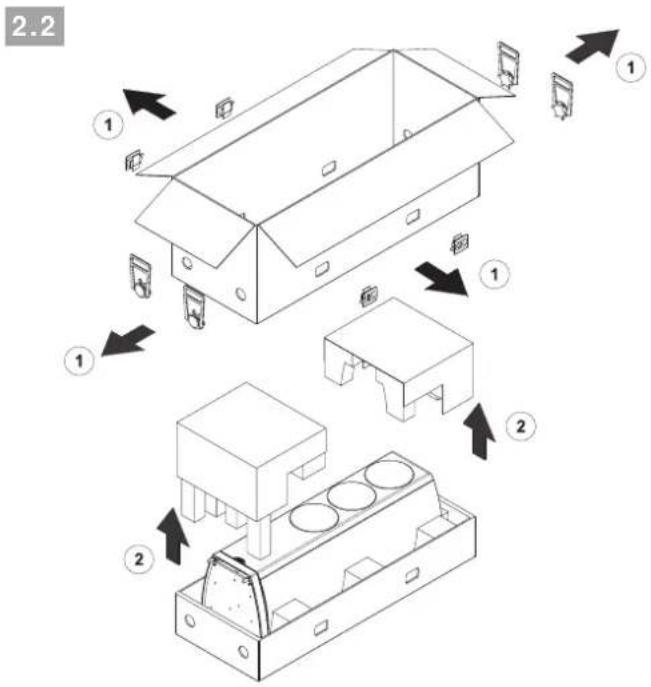

2.2 Entfermen Sie seitlich angebrachten Plastiksicherungen sowie die Plastikgriffe. Heben Sie den äußeren Karton und die beiden Schaumstoffe weg, sodass der Laufsprecher nur noch in der Kartonschale liegt.
2.3 Schieben Sie den Laufsprecher vorsichtig nach unten, sodass die Spikes den Kartonboden berühren.
2.4 Stellen Sie die Kartonschale vorsichtig auf das Fußende. Die Ovator ist sehr schwer; achten Sie deshalb auf eine sichere Hebetechnik sowie darauf, dass der Laufsprecher nicht vorne überkippt.

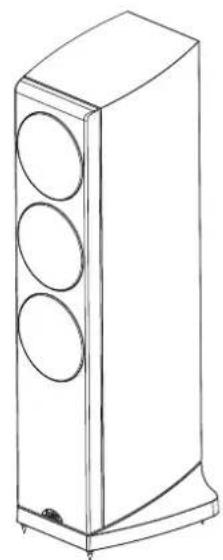

2.5 Ziehen Sie den Laufsprecher aus dem Karton und schiben Sieihn an seinen endgültigen Platz. Entfernen Sie dann die Schutzkappen von den Spikes.
Note: Bewahren Sie das gesamte Verpackungsmaterial für zukünftige Transporte auf.
2.5
OVATOR S-600 & S-400 - Deutsch
3 Aufstellen
Nachdem Sie die Lautspecher ausgepackt haben, konnen Sie an der gewünschten Stelle platzieren. Achten Sie beim Bewegen der Lautspecher daraufuf, dass die Bodenspikes keine Verletzungen oder Schaden verursachen. Das BMR-Modul der S-600 ist mit Transportschauben gesichert; offen sie diese Schrauben erst, wenn die Lautspecher an ihrem endgültigen Platz stehen.
Nachstehend finden Sie Hinweise zur Positionierung der Laufsprecher. Unter Umständen müssen Sie die Laufsprecher neu positionieren, wenn sie eingespielt sind und Sie sich mit ihrer Klangcharakteristik vertraut gemacht haben.
Die Ovator-Modelle sind nicht magnetisch abgeschirmt und sollen denaher nicht in der Nae von Rohrenfernsehern oder anderen magnetisch empfindlichen Geräten aufgestellt werden.
3.1 Positionleren
Die erzielte Klangqualität hängt immer von der Raumakustik und der Platzierung der Lautsprecher ab. Selfest gingfugige Veränderungen der Position konnen einen Einfluss auf den Klang haben, wie auch Veränderungen an der Einrichtung, zum Beispiel ein neu hinzugekommenes größeres Möbelstück.
Im Folgenden erhalten Sie allgemeine Hinweise zum Aufstellenden Ovator-Modelle. jeder Raum besitzt jedoch eine eigene Akustik, weshalb die optimale Positionierung in Ihr dem Raum von der hier empfohlenen abweichen kann.

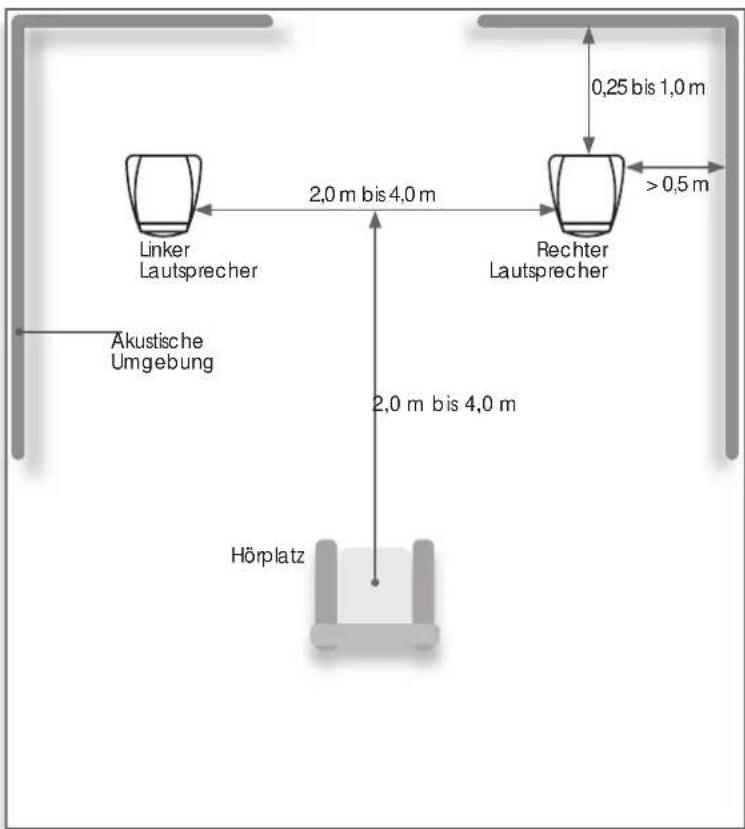

Versuchen Sie, die Lautsprecher so zu positionieren, dass sie zwischen 2,0 und 4,0 Meter voneinander und zwischen 0,25 und 1,0 Meter von der (nach Möglichkeit festen) Rückwand entfernst stehen. Die Lautsprecher sollen nicht in den Raumecken stehen. Der Abstand der beiden
Lautsprecher zueinander und ihr Abstand zur Rückwand sind die beiden Parameter, die am wahrscheinlichsten einer Neujustierung bedürfen, wenn die Lautsprecher eingespielt sind und Sie sich mit ihrer Klangcharakteristik vertraut gemacht haben.
Wenn Sie die Ovator naher an die hintere Wand stellen, wird die Wiedergabe der tiefen Frenzen verstarkt. Allerdings konnen Klarheit und Timing darunter leiden.
Hinweis: Die Lautsprecher mussen nicht eingewinkelt werden. Das Einwinkel kann jederoch bei der Feinabstimmung der Positionierung halten.
Der Hörplatz sollte von beiden Laufsprechem gleich welt entfernt sein und sein Abstand zur Laufsprecherbasis sollte etwas so groß sein wie der Abstand zwischen den beiden Laufsprechem.
Überlies ist es von Vorteil, wenn die unmittelbare Umgebung beider Laufsprecher jeweilsähnliche akustische Eigenschaften aufweist; insbesondere die beiden seitlichen Wände sollen im Bereich zwischen Hörplatz und Laufsprechem möglichst gleich beschaffen sein.
Hinweis: Dicke Vorhange wirken sich beispiselsweise anders auf die Akustik aus als frei Fensterflächen, Bucherregale anders als eine glatte Wand.
Abbildung 3.2 veranschaulicht die oben gegebenen Hinweise.
3.2 Raumaufteilung
OVATOR S-600 & S-400 - Deutsch
3.3 Bodenspikes justieren
Die Ovator-Modelle sind mit Bodenspikes ausgestattet, die einen definierten Übergang zwischen Lautsprecher und Boden gewährleisten. Die Bodenspikes sollen so justiert werden, dass der Lautsprecher gerade steht und nicht wackelt. Drehen Sie die Spikes soweit wie möglich ins Gewinde; die Kontermutter sollte den Teppich jeder nicht berühren.
Hinweis: Wenn Sie die Lautsprecher auf Parkett oder einem ähnlichen Boden aufstellen sollen, sollen Sie Naim-Parkettschoner verwenden und die Spikes so justieren, dass ihre Spitze so weniger wie möglich aus der Kontermutter herausragt. Parkettschoner erhalten Sie von ihrem Naim-Handler.
3.3.1 S-600-Bodenspikes justieren
Alle vier Bodenspikes können verstellt werden; die beiden hinteren Spikes{laffen sich jederoch leichter justieren, da sie aufgrund der Konstruktion des Lautsprechersockels von offenzuganglich sind. Um einen der hinteren S-600-Spikes zu justieren, entfern den Sie zuerst mithilfe des im Lieferumfang

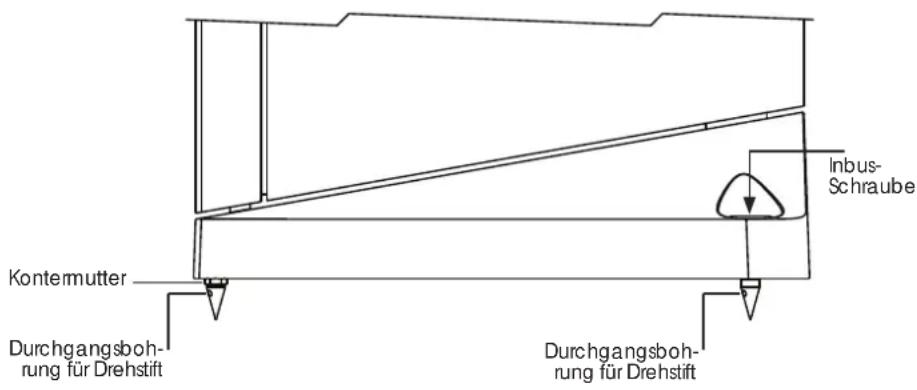

3.4 Bodenspikes
enthaltenen 4-mm-Inbus-Schlüssels die Madenschraube, die den Spike arretiert. Stecken Sie den Inbus-Schlüssels dann von oben in den Spike und drehen Sieihn im Uhrzeigersinn, wenn Sie den Spike nach unter aus dem Socket herausdrehen wollen, und gegen den Uhrzeigersinn, wenn Sieihn in den Socket hineindrehen wollen. Schrauben Sie danach die Madenschraube wieder ein. Um zu verhindern, dass sich der Spike damit verdreht, konnen Sie den im Lieferumfang enthaltenen Drehstift in die Durchgangsbohrung des Spikes stecken undihn festhalten. Abbildung 3.4 veranschaulicht die Justage der hinteren S-600-Spikes.
Wenn der Lautsprecher auf einem Teppich steht, kann sich ein Justieren der vorderen S-600-Spikes erbrigen. Sollte es erforderlich sein, lösen Sie zuerst die Kontermutter mithilfe eines 13-mm-Maulschlüssels. Stecken Sie dann den Drehstift in die Durchgangsbohrung des Spikes und drehen Sieihn auf die erforderliche Länge. Schrauben Sie danach die Kontermutter wieder fest. Abbildung 3.4 veranschaulicht die Justage der vorderen S-600-Spikes.
3.3.2 S-400-Bodenspikes justieren
Um die S-400-Spikes zu justieren, lösen Sie zuerst die Kontermutter mithilfe eines 13-mm-Maulschlüssels. Stecken Sie dann den Drehstift in die Durchgangsbohrung des
Spikes und drehen Sieihn auf die erforderliche Länge. Schrauben Sie danach die Kontermutter wieder fest. Die vorderen S-600-Spikes in Abbildung 3.4 veranschaulichen auch die Justage der S-400-Spikes.
3.5 Transportsicherung des S-600-BMR-Moduls
Das BMR-Modul (das Hoch-/Mitteltonchassis) der Ovator S-600 ist mithilfe von zwei Blattfedern vom Lautsprenergiehause entkoppelt. Die Entkopplungsvorrichtung wird während des Transports mithilfe von zwei Transportschrauben gesichert, die vor der Inbetriebnahme des Lautsprechers entwickelten werden müssen. Die BMR-Transportschrauben befinden sich an der Rückseite des Lautsprechers (direkt hinter dem BMR-Modul).
Entferen Sie die beiden Schrauben mithilfe des im Lieferumfang enthaltenen 5-mm-Inbus-Schlusses und bewahren Sie sie für zukünftige Transporte auf. Abbildung 3.6 veranschaulicht das Lösener Transportsicherung.
Hinweis: Die BMR-Transportschauben müssen zum Verpacken und Transportieren der Lautspricher wieder eingeschraubt werden. Ziehen Sie die Transportschauben vor dem Verpacken so fest an, dass die Aufhängung des BMR-Moduls arretiert ist.

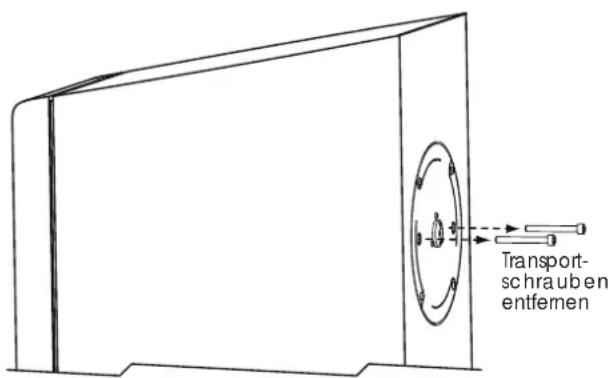

3.6 S-600-BMR-Transportschrauben entfernen
OVATOR S-600 & S-400 - Deutsch
4 AnschlieBen
Die Ovator-Lautsprecher sind mit Passivfrequenzweichen ausgestellt, konnen jedoch für den Betrieb mit einer Nalm-Aktivfrequenzweiche und mehreren Verständern umgerüstet werden. Weitere Informationen hierzu erhalten Sie von Ihr hem Handlcr oder der zustandigen Vertriebsgesellschaft.
4.1 Kabel und Anschlüsse
Zum Anschlieben der Ovator an Naim-Verstärker empfehlen wir Naim-Lautsprecherkabel (manche Naim-Verstärker sollen konstruktionsbedingt nur mit Naim-Lautsprecherkabeln betrieben werden). Beide Kabel sollen gleich lang sein; die Mindestänge beträgt 3,5 Meter, die Höchstlänge 20 Meter. Wenn ein Lautsprecherkabel aufgrund der Platziierung der Anlage zu lang ist, um gerade verlegt zu werden, rollen Sie es nicht auf, sondern legen Sie es siehharmonikaartig zusammen.
Das Anschlussterminal der Ovator ist mit den speziell entwickelten Ovator-Lautsprechersteckern kompatibel. Diese bieten die bestmögliche Klangqualität, es konnen jedoch auch andere 4-mm-Stecker verwendet werden. Ihr Handler kann Lautsprecherkabel mit Ovator-Steckern an einem Ende und für den Verständiger geeigneten Steckern am anderen Ende konfektionieren.
4.2 Anschlusspolung
Achten Sie daraufuf, dass Sie die Laufsprecher richtig gepolt anschließen, d.h., dass jeweils der Pluspol des Laufsprechers (durch + gekennzeichnet) an den Pluspol des Laufsprecherausgangs am Verträger und der Minuspol des Laufsprechers (durch - gekennzeichnet) an den Minuspol des Laufsprecherausgangs am Verträger angeschlossen ist. Abbildung 4.3 zeigt das Anschlusserminal der Ovator.
Hinweis: Naim-Lautsprecherkabel sind an einer Seite mit einem Grat versehen, um die korrekte Polung zu erleichtern. Der Pluspol von Naim-Lautsprechersteckern ist durch eine Plastiklasche gekennzeichnet.

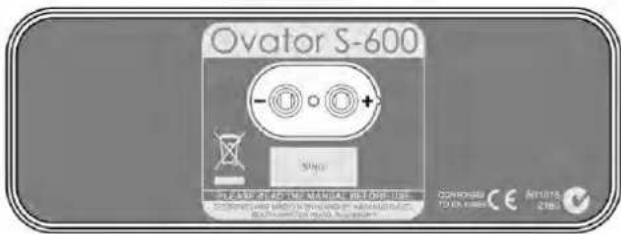

4.3 Anschlussterminal
5 Technische Daten
S-600 S-400
Frequenzgang: 28 Hz bis 35 kHz (im Raum) 36 Hz bis 35 kHz (im Raum)
Wirkungsgrad: 88 dB (bei 2,83 V und 1 m) 88 dB (bei 2,83 V und 1 m)
Nennimpedanz: 4 Ohm (Minimum: 3,2 Ohm) 4 Ohm (Minimum: 3,8 Ohm)
Verstärkeremphelung: 25 bis 150 W (8 Ohm) 25 bis 130 W (8 Ohm)
Gewicht: 61 kg 31 kg
Abmessungen H x W x D: 1168 x 401 x 434 mm (H x B x T) 1060 x 330 x 345 mm (H x B x T)
inkl. Spikes und Abdeckungen inkl. Spikes und Abdeckungen
6 Konformitätserklarung
Hersteller: Naim Audio Limited, Southampton Road, Salisbury, England, SP1 2LN
Produkt: Ovator S-600 und S-400
Sicherheit: EN 60065: Audio-, Video- und ähnliche elektronische Geräte
EMV Storaussendungen: EN 55013: Ton- und Fernseh-Rundfunkempfänger und verwandte Geräte der Unterhaltung selektronik - Funkstörigenschaften - Grenzwerte und Messverfahren
EMV Störfestigkeit: EN 55020: Ton- und Fernseh-Rundfunkempfänger und verwandte Geräte der Unterhaltungselektronik - Störfestigkeitseigenschaften - Grenzwerte und Prüfverfahren
In Übereinstimmung 2006/95/EG (Sicherheit), 2004/108/EG (EMV), mit EG-Richtlinien: 2002/95/EG (RoHS), 2002/96/EG (WEEE)
