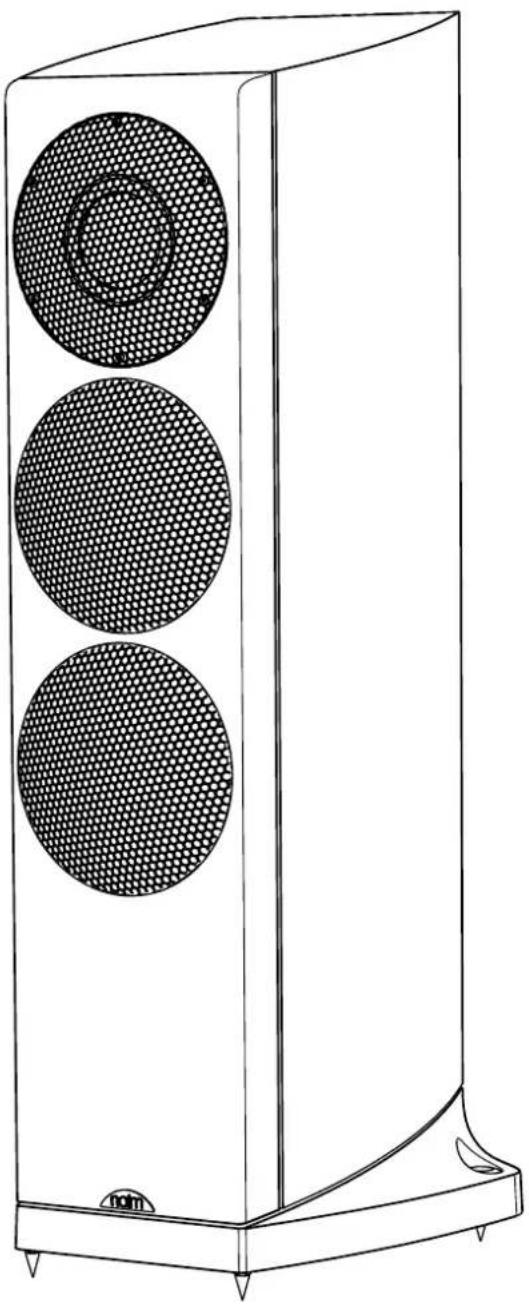

GEBRUIKSAANWIJZING Ovator S400 NAIM

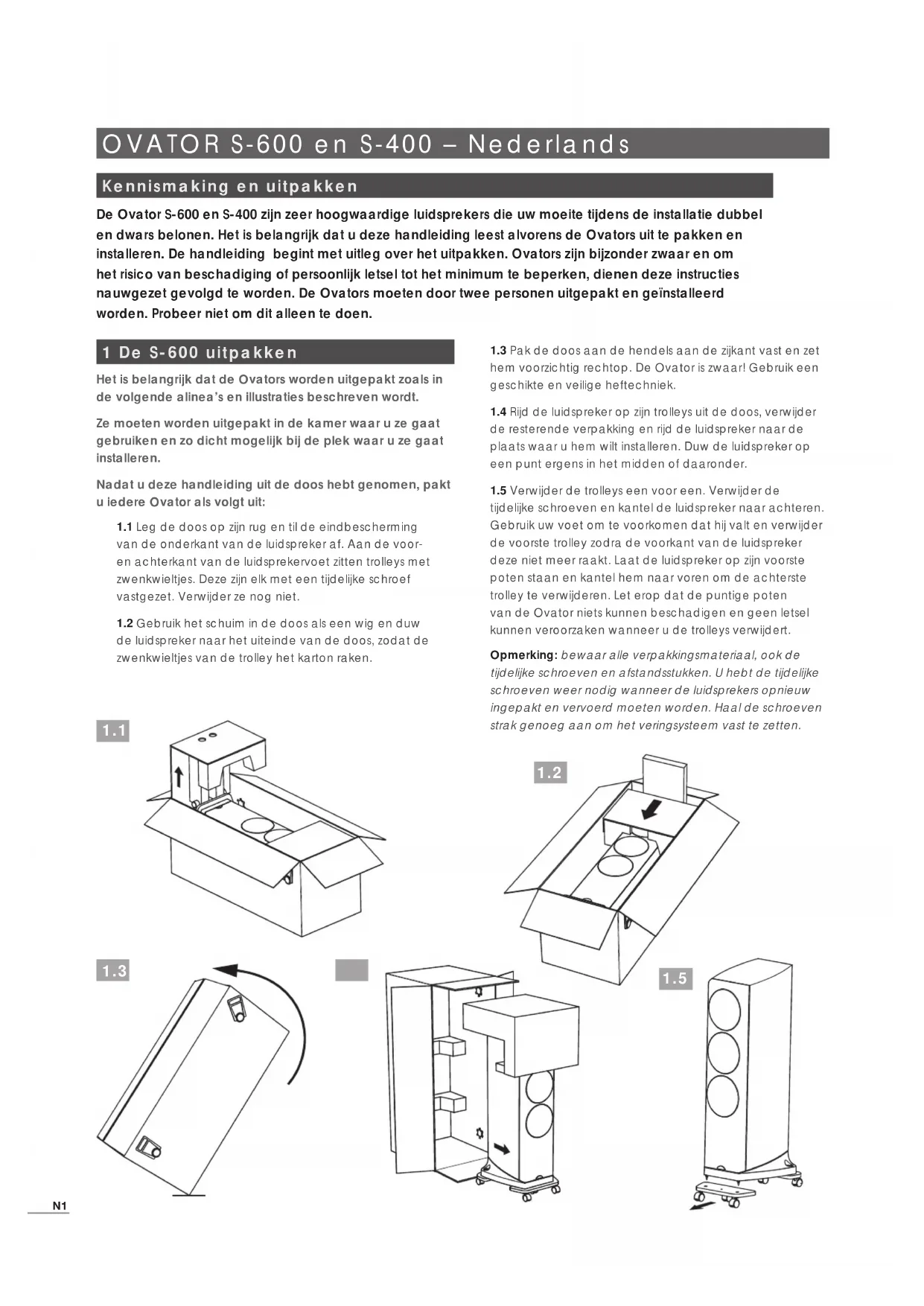

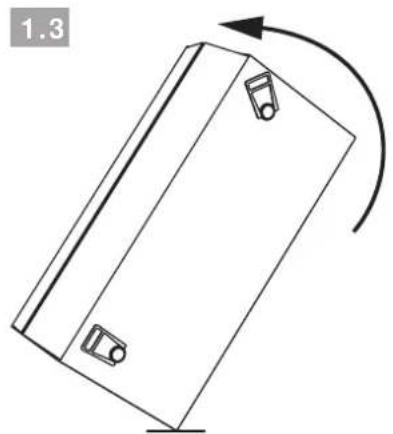

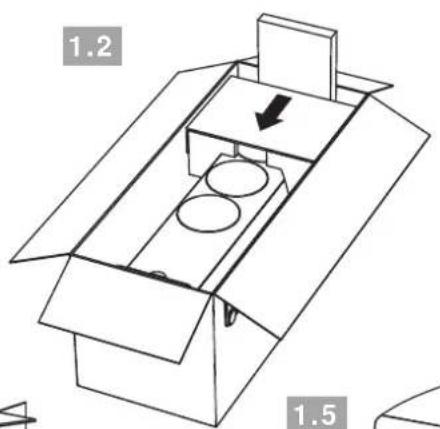

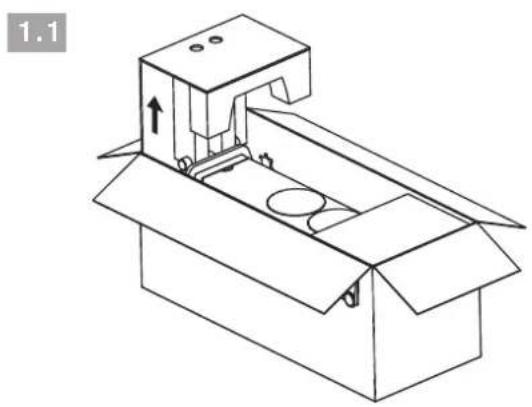

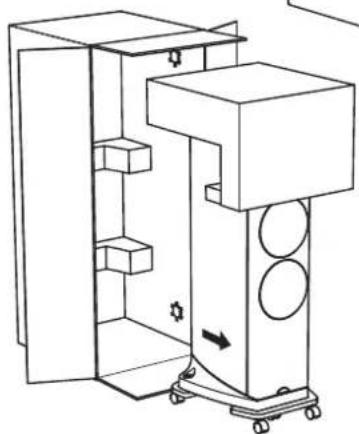

ENGLISH, DEUTSCH, FRANÇAIS, ITALIANO, ESPAñOL, NEDERLANDS, 中文N1 OVATOR S-600 en S-400 – Nederlands Kennismaking en uitpakken De Ovator S-600 en S-400 zijn zeer hoogwaardige luidsprekers die uw moeite tijdens de installatie dubbel en dwars belonen. Het is belangrijk dat u deze handleiding leest alvorens de Ovators uit te pakken en installeren. De handleiding begint met uitleg over het uitpakken. Ovators zijn bijzonder zwaar en om het risico van beschadiging of persoonlijk letsel tot het minimum te beperken, dienen deze instructies nauwgezet gevolgd te worden. De Ovators moeten door twee personen uitgepakt en geïnstalleerd worden. Probeer niet om dit alleen te doen. 1 De S-600 uitpakken Het is belangrijk dat de Ovators worden uitgepakt zoals in de volgende alinea’s en illustraties beschreven wordt. Ze moeten worden uitgepakt in de kamer waar u ze gaat gebruiken en zo dicht mogelijk bij de plek waar u ze gaat installeren. Nadat u deze handleiding uit de doos hebt genomen, pakt u iedere Ovator als volgt uit: 1.1 Leg de doos op zijn rug en til de eindbescherming van de onderkant van de luidspreker af. Aan de voor- en achterkant van de luidsprekervoet zitten trolleys met zwenkwieltjes. Deze zijn elk met een tijdelijke schroef vastgezet. Verwijder ze nog niet.1.2 Gebruik het schuim in de doos als een wig en duw de luidspreker naar het uiteinde van de doos, zodat de zwenkwieltjes van de trolley het karton raken.1.3 Pak de doos aan de hendels aan de zijkant vast en zet hem voorzichtig rechtop. De Ovator is zwaar! Gebruik een geschikte en veilige heftechniek.1.4 Rijd de luidspreker op zijn trolleys uit de doos, verwijder de resterende verpakking en rijd de luidspreker naar de plaats waar u hem wilt installeren. Duw de luidspreker op een punt ergens in het midden of daaronder.1.5 Verwijder de trolleys een voor een. Verwijder de tijdelijke schroeven en kantel de luidspreker naar achteren. Gebruik uw voet om te voorkomen dat hij valt en verwijder de voorste trolley zodra de voorkant van de luidspreker deze niet meer raakt. Laat de luidspreker op zijn voorste poten staan en kantel hem naar voren om de achterste trolley te verwijderen. Let erop dat de puntige poten van de Ovator niets kunnen beschadigen en geen letsel kunnen veroorzaken wanneer u de trolleys verwijdert.Opmerking: bewaar alle verpakkingsmateriaal, ook de tijdelijke schroeven en afstandsstukken. U hebt de tijdelijke schroeven weer nodig wanneer de luidsprekers opnieuw ingepakt en vervoerd moeten worden. Haal de schroeven strak genoeg aan om het veringsysteem vast te zetten.

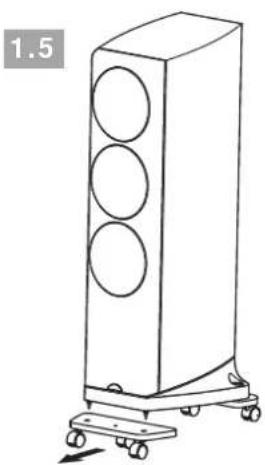

1.5N2 OVATOR S-600 en S-400 – Nederlands 2 De S-400 uitpakken Het is belangrijk dat de Ovators worden uitgepakt zoals in de volgende alinea’s en illustraties beschreven wordt. Ze moeten worden uitgepakt in de kamer waar u ze gaat gebruiken en zo dicht mogelijk bij de plek waar u ze gaat installeren. Nadat u deze handleiding uit de doos hebt genomen, pakt u iedere Ovator als volgt uit:

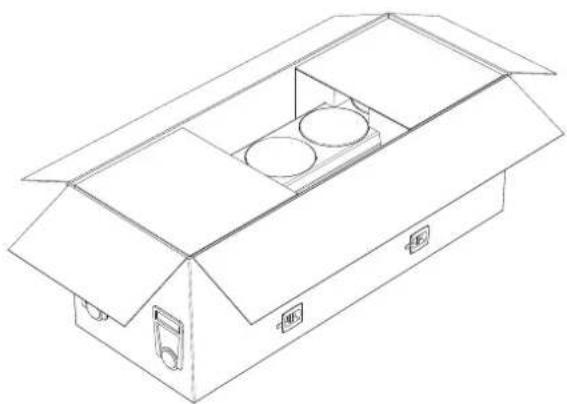

2.1 Leg de doos op zijn rug en met de zij- en eindflappen

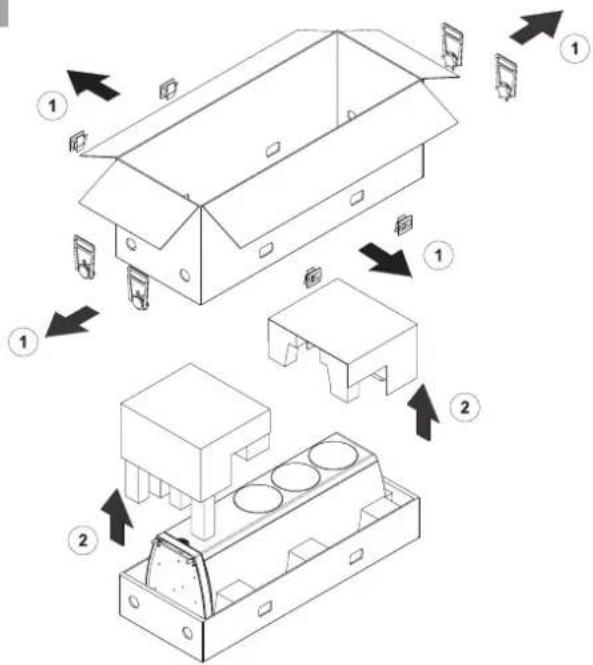

2.2 Verwijder de kunststof zijklemmen en handgrepen van

de doos en til de buitenste hoes en inwendige verpakking eruit. De Ovator ligt nu in zijn bak.

2.3 Duw de Ovator voorzichtig over de bak totdat de

poten de doos raken.

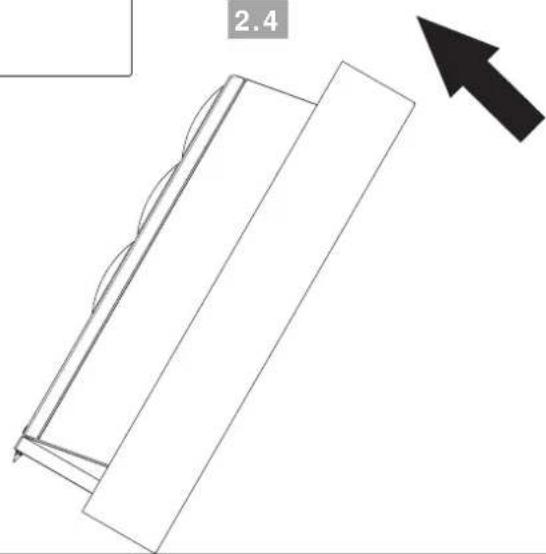

2.4 Zet de bak voorzichtig rechtop. De Ovator is zwaar!

Gebruik een geschikte en veilige heftechniek. Zorg dat u de luidspreker niet te ver naar voren kantelt, anders kan hij omvallen.

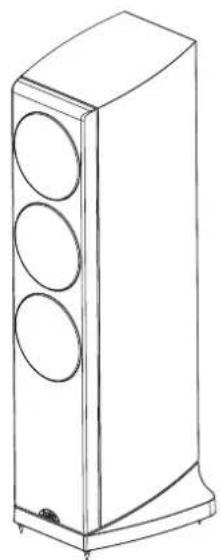

2.5 U kunt de Ovator nu uit zijn bak manoeuvreren en op

zijn plaats neerzetten. Wanneer de Ovator op zijn plaats staat, kunt u de kunststof beschermdoppen van de poten af halen. Opmerking: bewaar alle verpakkingsmateriaal voor het geval de Ovators opnieuw ingepakt en vervoerd moeten worden.

3.1 De juiste plaats kiezen

De prestaties van luidsprekers worden beïnvloed door de kamer waarin en de plek waarop ze geïnstalleerd zijn. Zelfs een kleine verplaatsing van de luidspreker kan een grote invloed op de geluidskwaliteit hebben. Ook een wijziging van de meubilering in de kamer, zoals een nieuw groot meubelstuk, kan een impact hebben. De volgende alinea’s zijn alleen als een algemene richtlijn bedoeld om een geschikte plek voor de Ovator te vinden. Iedere kamer is anders en in die van u is een andere plaats misschien een betere oplossing. Als vuistregel geldt dat u een plek moet kiezen waar de luidsprekers 2,0 meter tot 4,0 meter van elkaar af staan, niet in een hoek, en waar een massieve muur achter elke luidspreker 0,25 meter tot 1,0 meter van de luidspreker verwijderd is. De afstand tussen de luidsprekers en de muur erachter is het aspect van plaatsbepaling dat u het meest waarschijnlijk zult veranderen wanneer de luidsprekers zijn ingelopen en u wat meer vertrouwd bent met hun prestaties in uw kamer. Als de Ovator dichter bij een muur achter de luidspreker wordt gezet, zijn de muziekelementen op lage frequentie duidelijker te horen. Dit kan echter ten koste gaan van de duidelijkheid en timing van de bas. Opmerking: het is niet nodig om de Ovator onder een hoek naar de luisterpositie te richten, maar dit kan wel helpen om de geluidskwaliteit fijn af te stemmen. De belangrijkste luisterpositie moet midden tussen de luidsprekers zijn, ongeveer even ver als de luidsprekers van elkaar af staan. Probeer iedere Ovator ergens neer te zetten waar de ‘near-field’ akoestische omgeving en akoestische eigenschappen langs de zijwanden naar de luisterpositie toe ongeveer hetzelfde zijn. Opmerking: verschillende ‘near-field’ akoestische omgevingen en eigenschappen worden bijvoorbeeld veroorzaakt door dikke gordijnen en glasramen, of één muur van gipsplaat en een andere muur met een boekenkast. Diagram 3.2 illustreert de hierboven beschreven richtlijnen. rechter luidsprekerlinker luidspreker 2,0 m tot 4,0 m luisterpositie > 0.5 m 0,25 tot 1,0 m

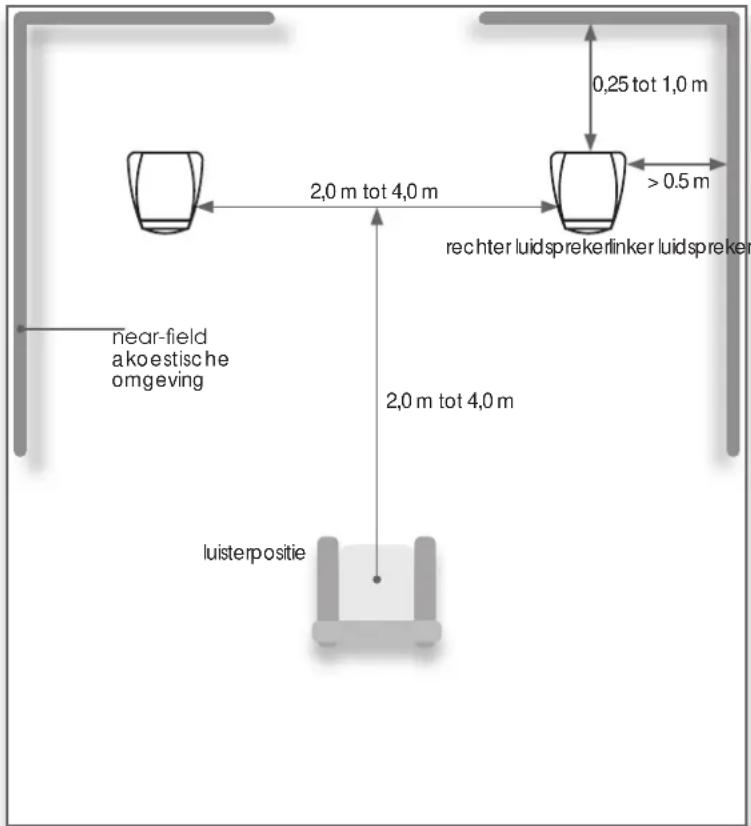

3.2 Indeling van de kamer

near-eld akoestische omgeving 2,0 m tot 4,0 m 3 Installatie Wanneer de Ovators helemaal zijn uitgepakt, kunt u ze manoeuvreren naar de plek waar u ze wilt installeren. Let erop dat de puntige poten niets kunnen beschadigen en geen letsel kunnen veroorzaken. De S-600 is voorzien van tijdelijke BMR-schroeven. Deze mogen pas worden verwijderd nadat de luidsprekers op hun definitieve plek geïnstalleerd zijn. De S-400 heeft geen tijdelijke schroeven. Hieronder volgen enkele richtlijnen om de luidsprekers op de juiste plek te installeren, maar u wilt hem waarschijnlijk wat verplaatsen wanneer ze zijn ‘ingelopen’ en u er meer vertrouwd mee bent. Ovator-luidsprekers hebben geen magnetisch scherm en moeten uit de buurt worden gehouden van CRT- beeldschermen en andere magneetgevoelige voorwerpen.N4 OVATOR S-600 en S-400 – Nederlands

3.3 Gebruik van de poten

Ovators zijn voorzien van puntige poten om het mechanische raakvlak met de structuur van de luisterruimte te definiëren. De poten moeten zodanig worden afgesteld, dat de luidsprekers rechtop staan en niet kunnen wiebelen. Gebruik de minimale pootlengte waarbij de borgmoer net boven het tapijt zit. Opmerking: als Ovator-luidsprekers op een vloer zonder tapijt geïnstalleerd worden, moeten de poten worden gebruikt in combinatie met vloerbeschermers van Naim en zodanig worden afgesteld, dat de punt van de poot net voorbij de borgmoer uitsteekt. Deze vloerbeschermers zijn verkrijgbaar bij uw Naim-leverancier of -distributeur.

3.3.1 De poten van de S-600 afstellen

Alle vier de poten kunnen worden afgesteld. De achterpoten van de S-600 kunnen echter makkelijker worden afgesteld omdat u er via de bovenkant van de voet toegang toe heeft. Als u een van de achterpoten van de S-600 wilt verstellen, moet u eerst de stelschroef

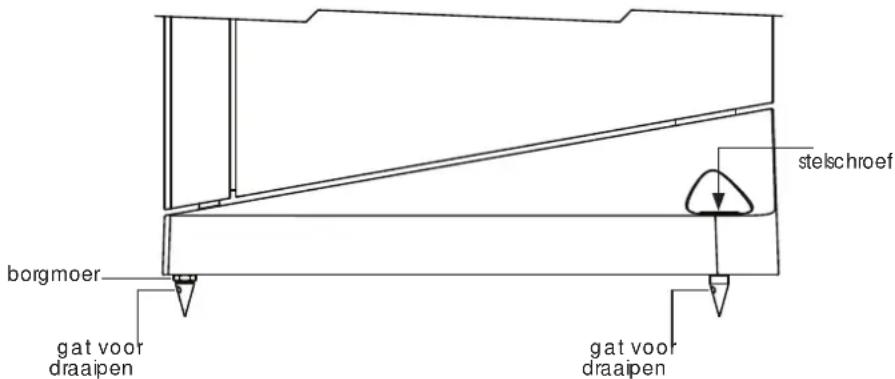

3.4 De poten afstellen

verwijderen met de meegeleverde 4 mm inbussleutel. Steek de inbussleutel er vervolgens via de bovenkant in en draai de stelschroef rechtsom om de poot langer te maken en linksom om de poot korter te maken. Om te voorkomen dat de poot draait wanneer u de stelschroef weer vastzet, steekt u de meegeleverde draaipen in het gat van de poot. Diagram 3.4 illustreert het afstellen van de achterpoten van de S-600. Afhankelijk van de dikte van het tapijt en eerdere afstelling van de achterpoten hoeven de voorste poten van de S-600 wellicht niet te worden afgesteld. Als deze toch moeten worden afgesteld, draait u de borgmoer met een 13 mm sleutel los en verdraait u de poot terwijl de meegeleverde draaipen in het gat van de poot zit. Als u klaar bent, zet u de borgmoer weer vast. Diagram 3.4 illustreert het afstellen van de voorpoten.

3.3.2 De poten van de S-400 afstellen

Als u een van de poten van de S-400 wilt afstellen, moet u eerst de borgmoer met een 13 mm sleutel losdraaien. Steek de draaipen in het gat van de poot en verdraai de poot. Als u klaar bent, zet u de borgmoer weer vast. De voorpoot van de S-600 die is afgebeeld in diagram 3.4 illustreert ook de voorpoten van de S-400. tijdelijke schroeven verwijderen stelschroef gat voor draaipen gat voor draaipen borgmoer

3.5 Tijdelijke BMR-schroeven van de S-600

De Ovator S-600 BMR-module (balanced mode radiator) is voorzien van een veringsysteem met dubbele bladveer. Het veringsysteem is tijdens vervoer vastgezet met twee tijdelijke schroeven, die vóór gebruik verwijderd moeten worden. Deze tijdelijke schroeven zitten aan de achterkant van de luidspreker, recht achter de BMR. Gebruik de meegeleverde 5 mm inbussleutel om de tijdelijke schroeven los te draaien. Verwijder de schroeven en bewaar ze zorgvuldig. Diagram 3.6 illustreert het verwijderen van de tijdelijke schroeven. Opmerking: u hebt de tijdelijke schroeven weer nodig wanneer de luidsprekers opnieuw ingepakt en vervoerd moeten worden. Haal de schroeven strak genoeg aan om het veringsysteem vast te zetten.

3.6 Tijdelijke schroeven van de S-600

verwijderenN5 OVATOR S-600 en S-400 – Nederlands 4 Aansluiten Ovators hebben een passief scheidingsfilter (cross-over) maar kunnen met behulp van het juiste actieve scheidingsfilter en meerdere versterkers van Naim worden geconverteerd voor gebruik in actieve systemen. Neem contact op met uw plaatselijke Naim-leverancier of -distributeur voor meer informatie.

4.1 Kabels en stekkers

Als uw Ovators moeten worden gebruikt met versterking van Naim, dan leveren luidsprekerkabels van Naim de beste resultaten op. Met sommige versterkers is dit zelfs een vereiste. Beide luidsprekers moeten even lange kabels van 3,5 meter tot 20 meter hebben. Als de plaats van de luidspreker ten opzichte van de versterker betekent dat de kabel te lang is, moet u de resterende kabel niet oprollen, maar heen en weer tussen de versterker en luidspreker leiden. De aansluitingen van de Ovator zijn bedoeld voor gebruik met speciaal ontworpen Ovator-luidsprekerstekkers. Deze stekkers zijn speciaal ontworpen om de best mogelijke resultaten te bieden. U kunt andere 4 mm stekkers gebruiken, maar de resultaten zijn dan onvoorspelbaar. Uw leverancier kan luidsprekerkabels maken met aan het ene uiteinde een Ovator-stekker en aan het andere uiteinde een stekker die geschikt is voor de aansturende versterker.

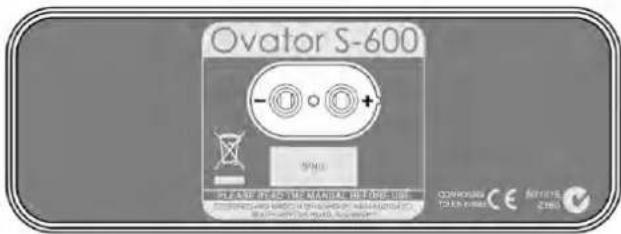

4.3 Het aansluitingenpaneel van de Ovator

5 Specificaties S-600 S-400 Frequentierespons: 28 Hz - 35 kHz (in kamer) 36 Hz - 35 kHz (in kamer) Gevoeligheid: 88 dB op 1 m voor 2,83 V invoer 88 dB op 1m voor 2,83 V invoer Nominale impedantie: 4 ohm (min. 3,2 ohm) 4 ohm (min. 3,8 ohm) Aanbevolen versterker: 25 - 150 W (8 ohm weerstand) 25 - 130 W (8 ohm weerstand) Gewicht: 61 kg 31 kg Afmetingen (h x b x d): 1168 mm x 401 mm x 434 mm 1060 mm x 330 mm x 345 mm (incl. poten en roosters) (incl. poten en roosters) 6 Toegepaste relevante normen Producent: Naim Audio Limited, Southampton Road, Salisbury, Engeland, SP1 2LN Producten: Ovator S-600 en S-400 Veiligheid: EN 60065 - Audio-, video- en soortgelijke apparaten. EMC emissies: EN 55013 - Radio- en televisieontvangers en toebehoren - Radiostoring - Limieten en meetmethoden. EMC immuniteit: EN 55020 - Omroepontvangers en aanverwante apparatuur - Elektromagnetische immuniteit - Limieten en meetmethoden. In overeenstemming met 2006/95/EG - Veiligheid, 2004/108/EG - EMC, 2002/95/EG (beperking van het gebruik Europese richtlijnen: van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur), 2002/96/EG (AEEA)

4.2 De polariteit van de aansluiting

Het is belangrijk dat de Ovators met de juiste polariteit worden aangesloten. De positieve aansluiting op iedere luidspreker (gemarkeerd met een +) moet op een positieve uitgang op de versterker worden aangesloten, en de negatieve aansluiting op iedere luidspreker (gemarkeerd met een – ) op een negatieve uitgang op de versterker. Diagram 4.3 illustreert het paneel met de aansluitingen van de Ovator. Opmerking: luidsprekerkabels van Naim hebben aan één kant een ribbel die het makkelijk maakt om de polariteit te bepalen. De positieve kant van luidsprekerstekkers van Naim is te herkennen aan een klein uitsteeksel.参考手册
