MANUAL DE USUARIO TDS1650 BOSCH

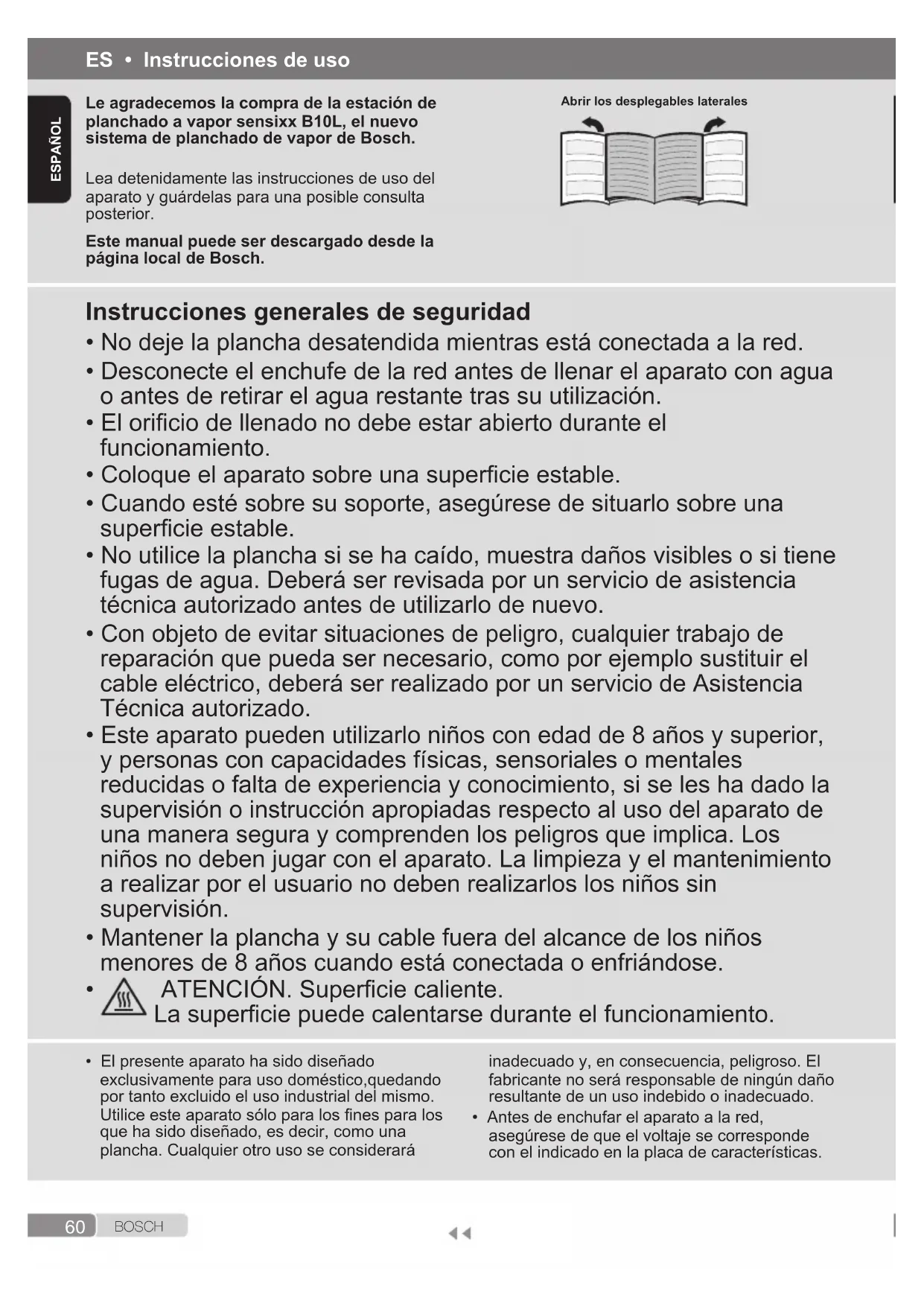

es Instrucciones de uso
la spina e la presa.
Lea detenidamente las instrucciones de uso del
aparato y guárdelas para una posible consulta
• No deje la plancha desatendida mientras está conectada a la red.
• Desconecte el enchufe de la red antes de llenar el aparato con agua
o antes de retirar el agua restante tras su utilización.
• El oricio de llenado no debe estar abierto durante el
• Coloque el aparato sobre una supercie estable.
• Cuando esté sobre su soporte, asegúrese de situarlo sobre una
• No utilice la plancha si se ha caído, muestra daños visibles o si tiene
fugas de agua. Deberá ser revisada por un servicio de asistencia
técnica autorizado antes de utilizarlo de nuevo.
• Con objeto de evitar situaciones de peligro, cualquier trabajo de
reparación que pueda ser necesario, como por ejemplo sustituir el
cable eléctrico, deberá ser realizado por un servicio de Asistencia
• Este aparato pueden utilizarlo niños con edad de 8 años y superior,
y personas con capacidades físicas, sensoriales o mentales
reducidas o falta de experiencia y conocimiento, si se les ha dado la
supervisión o instrucción apropiadas respecto al uso del aparato de
una manera segura y comprenden los peligros que implica. Los
niños no deben jugar con el aparato. La limpieza y el mantenimiento
a realizar por el usuario no deben realizarlos los niños sin
• Mantener la plancha y su cable fuera del alcance de los niños
menores de 8 años cuando está conectada o enfriándose.
ATENCIÓN. Supercie caliente.
La supercie puede calentarse durante el funcionamiento. • El presente aparato ha sido diseñado
exclusivamente para uso doméstico,quedando
por tanto excluido el uso industrial del mismo.
Utilice este aparato sólo para los nes para los
que ha sido diseñado, es decir, como una
plancha. Cualquier otro uso se considerará
inadecuado y, en consecuencia, peligroso. El
fabricante no será responsable de ningún daño
resultante de un uso indebido o inadecuado.
• Antes de enchufar el aparato a la red,
asegúrese de que el voltaje se corresponde
con el indicado en la placa de características.61
B O S C H • Este aparato debe conectarse a una toma con
conexión a tierra. Si utiliza una alargadera,
asegúrese de que dispone de una toma de 16
A bipolar con conexión a tierra.
• En caso de fundirse el fusible de seguridad, el
aparato quedará fuera de uso. Lleve el aparato
a un Servicio de Asistencia Técnica autorizado.
• No coloque el aparato bajo el grifo para llenar
el depósito con agua.
• Desconecte el aparato de la red eléctrica tras
cada uso, o en caso de comprobar defectos en
• No desenchufe el aparato de la toma tirando
• No introduzca la plancha o el depósito de
vapor en agua o en cualquier otro líquido.
• No deje el aparato expuesto a la intemperie
(lluvia, sol, escarcha, etc.).
Este aparato alcanza temperaturas elevadas y
produce vapor durante su utilización, lo cual
podría causar escaldaduras o quemaduras en
caso de uso inadecuado.
El tubo de vapor, el generador de vapor, la
placa metálica bajo el soporte desmontable
(2*), y en particular, la suela de la plancha,
pueden estar muy calientes durante el uso.
1. Tapón de la caldera
2. Soporte de plancha desmontable *
3. Compartimento para almacenamiento del
cable de red y manguera de vapor
9. Carcasa con generador de vapor interno
10. Selector de temperatura de plancha
11. Botón de salida de vapor de plancha
12. Indicador luminoso de plancha
14. Bloqueo del botón de salida de vapor *
15. Embudo de llenado
16. Asas de transporte
No dirija el vapor a personas o animales.
No permitir que el cable entre en contacto con
la base de la plancha cuando ésta se
Atención: El centro de planchado puede seguir
vaporizando durante un corto tiempo adicional
después de liberar el botón de salida de vapor.
Nuestros productos se entregan en un embalaje
optimizado. Esto consiste básicamente en la
utilización de materiales no contaminantes que
debe entregarse al servicio local de retirada de
residuos como materias primas secundarias.
Solicite información a su ayuntamiento para la
retirada de electrodomésticos obsoletos.
1. Retire cualquier etiqueta o tapa de protección
2. Coloque el aparato horizontal sobre una
supercie sólida y estable.
Puede retirar el soporte (2) de la plancha del
aparato y colocar la plancha sobre el soporte
en una supercie sólida, estable y horizontal.
3. Desenrosque el tapón de la caldera. Llene la
caldera con cuidado
(15), y cierre rmemente el tapón
Llenar la caldera con agua templada disminuye
el tiempo de calentamiento.
No rellenar la caldera en exceso. Evitar que
4. Desenrolle el cable de red (4) y conéctelo en
una toma con conexión a tierra.
5. Ponga el interruptor (8) en la posición de
6. Se iluminará el indicador luminoso “vapor listo”
(6) aproximadamente después de 7 minutos, lo62 B O S C Hcual indica que el aparato está listo para su uso. 7. Si el indicador luminoso “vapor listo” (6) se ilumina y no se produce vapor al presionar el botón de salida de vapor (11), rellene el depósito de agua.
E 1. Pulse el botón de salida de vapor (11) de la plancha y asegúrese de que no se genera vapor. Sólo en este caso se podrá rellenar con agua la caldera.2. Coloque el interruptor (8) en la posición de apagado (“0”). Extraiga el cable de conexión de la toma de corriente y espere al menos 2 minutos.3. Abra el tapón (1) lentamente, con cuidado. Deje evacuar el vapor residual que pudiera haber.4. Llene de agua la caldera, (15). No rellenar la caldera en exceso. Evitar que desborde el agua.5. En caso de que queden restos de agua en torno al oricio de llenado, séquelos con una toalla antes de cerrar el tapón.6. Apriete rmemente el tapón. Se puede usar agua del grifo. Para que la función de la salida de vapor funcione de forma óptima durante más tiempo, mezcle agua de red con agua destilada en proporción 1:1. Si el agua de su zona es muy dura, mezcle agua de red con agua destilada en proporción 1:2. Puede ponerse en contacto con su compañía local de agua para conocer el grado de dureza de la misma. Para evitar daños y/o contaminación de la caldera, no introduzca perfume, vinagre, almidón, agentes descalcicadores, aditivos o cualquier otro tipo de producto químico. La plancha no está diseñada para ser apoyada sobre su talón. Apóyela siempre en posición horizontal sobre el soporte (2). El soporte de plancha se puede colocar en el hueco especialmente diseñado en el aparato o en cualquier punto adecuado en el área de planchado. Durante su primer uso, la plancha puede producir ciertos vapores u olores, así como partículas blancas en la suela; es algo normal y desaparecerá tras unos minutos.
1. Compruebe en la etiqueta de instrucciones de planchado de la prenda la temperatura correcta de planchado.2. Coloque el selector de temperatura (10) en la posición deseada: Sintéticos Seda - lana Algodón - lino3. El indicador luminoso (12) permanecerá encen dido mientras la plancha se está calentando y se apagará cuando la plancha haya alcanzado la temperatura seleccionada. Separe las prendas según las etiquetas del símbolo de lavado y planchado, comenzando siempre con las prendas que se planchan a temperaturas más bajas. Si no está seguro de la composición de una prenda, comience su planchado a baja temperatura y decida la temperatura correcta planchando una pequeña zona no visible.
1. Coloque el selector de temperatura (10) en la posición deseada.2. Presione el botón de salida de vapor (11) para expulsar vapor • Al planchar a temperatura baja “•” presione el botón de salida de vapor (11) durante unos pocos segundos cada pulsación. Si encuentra que gotea agua por los agujeros de la suela de la plancha, seleccione una posición de temperatura más elevada Al inicio de cada uso, puede ocurrir que de la suela salgan gotas de agua mezcladas con vapor. Se recomienda no dirigir el primer chorro de vapor sobre la prenda que se va a planchar, sino sobre la tabla de planchado o sobre una tela.63 B O S C H para obtener un mejor resultado del
planchado, se recomienda realizar las últimas
pasadas de la plancha en seco, sin emisión de
vapor, con el n de secar la prenda.
Para producir vapor de forma continua, presione
el botón de salida de vapor y deslice el botón de
bloqueo (14*) hacia atrás. Para desactivar la
salida de vapor contínua, deslícelo hacia
La manguera del vapor puede calentarse si se
plancha durante periodos largos; esto es
1. Seleccione la temperatura de planchado
2. Comience a planchar sin pulsar el botón de
1. Ponga el selector de temperatura en la
posición “” o “máx”.
2. Puede planchar cortinas y prendas colgadas
(chaquetas, trajes, abrigos...) colocando la
plancha en posición vertical y pulsando el
botón de salida de vapor (11).
Coloque la plancha a una distancia de 10 a
Para aumentar la vida útil del generador de vapor
y evitar la acumulación de cal, es esencial lavar
la caldera después de cierto número de horas de
uso (alrededor de 50 horas).
Si el agua es dura, aumente la frecuencia.
No utilice agentes descalcicantes para el lavado
de la caldera, porque podrían dañarla.
1. Desconecte el aparato de la red y déjelo enfriar
durante al menos 2 horas
2. Retire el tapón (1) de la caldera
3. Sujete el generador de vapor en posición
invertida y vacíelo completamente
4. Llene la caldera con 500 ml de agua.
5. Agite el aparato durante unos momentos y
vacíe de nuevo la caldera en el fregadero o en
6. Para obtener los mejores resultados,
recomendamos realizar esta operación dos
Este procedimiento sirve para limpiar partículas
de cal de la cámara de vaporización.
Lleve a cabo la limpieza de forma ocasional
(aproximadamente una vez al año), después de
un periodo largo de utilización con agua dura,
cuando observe que por los agujeros de la suela
comienzan a salir partículas de cal.
a) Asegúrese de que la plancha se ha enfriado.
b) Coloque el selector de temperatura (10) de la
plancha en la posición “min”.
c) Llene el contenedor de agua con agua limpia
d) Enchufe el cable de red y coloque el
interruptor de encendido (8) en la posición de
e) Espere hasta que el indicador luminoso “Vapor
listo” (6) se ilumine.
f) Sujete la plancha sobre un fregadero o un
recipiente para recoger el agua.
g) Presione el botón de salida de vapor (11)
mientras sacude la plancha ligeramente. Por la
base se expulsará agua caliente y vapor, que
arrastrarán la cal e impurezas que pudiera
haber dentro de la cámara.Esto puede tardar
aproximadamente 5 minutos.
h) Coloque el selector de temperatura (10) de la
plancha en la posición “max”, sin presionar el
botón de salida de vapor (11). El agua dentro
de la cámara comenzará a evaporarse.
Esperar hasta que todo el agua se haya
i) Para limpiar cualquier residuo que pudiera
quedar en la suela, pase inmediatamente la
plancha caliente sobre un paño de algodón
seco.64 B O S C H
1. Sitúe el interruptor de encendido en la posición
de apagado (“0”) y desenchufe la conexión.
2. Deje enfriar la plancha antes de guardarla.
3. Vacíe el depósito de agua y guarde el cable de
red y la manguera de vapor en el
compartimento recogecables. No enrolle los
cables con demasiada fuerza.
4. Coloque la plancha sobre el soporte, apoyada
5. Para transportar el aparato, sujételo por las
asas (16) situadas en los laterales.
1. Después de planchar, desconecte el enchufe y
deje enfriar la suela de la plancha antes de su
2. Limpie la carcasa, el asa y el cuerpo de la
plancha con un trapo húmedo.
3. Si la suela muestra rastros de suciedad u óxido,
límpiela con un trapo de algodón húmedo.
4. En el caso de que restos de tejido sintético
queden adheridos a la suela (13) debido a que
se ha seleccionado una temperatura excesiva,
frote la suela inmediatamente con un paño de
algodón grueso doblado varias veces.
5. No utilice productos abrasivos o disolventes.
Para mantener la suela (13) suave, evite que
entre en contacto con objetos metálicos. No
utilice nunca estropajos ni productos químicos
para limpiar la suela. TextileProtect
Este protector se utiliza para el planchado con
vapor de prendas delicadas a temperatura
máxima sin dañarlas. El uso de la suela de
protección textil también elimina la necesidad de
un trapo para evitar el brillo en materiales
Se aconseja comenzar planchando una pequeña
sección del interior de la prenda y observar los
Para colocar el protector en la plancha, ponga la
punta de la plancha en el extremo del protector
de tejidos y tire de la banda elástica por encima
de la parte inferior trasera de la plancha hasta
que quede ajustado. Para soltar la suela de
protección textil, tire de la banda elástica para
separarlo de la plancha.
La suela de protección textil puede adquirirla en
el servicio postventa o comercios especializados.
La mayor cantidad de energía consumida por el
centro de planchado se destina a la producción
de vapor. Para reducir el consumo, siga los
siguientes consejos :
Comience siempre por las prendas cuyos
tejidos requieren una menor temperatura de
planchado. Para ello, consulte la etiqueta de la
Procure planchar las prendas mientras éstas
están todavía húmedas, reduciendo la salida
de vapor de la plancha.
Si utiliza secadora antes del planchado,
seleccione un programa adecuado para el
secado con posterior planchado.
Si las prendas están sucientemente húmedas,
puede planchar sin vapor.65
1. Hay un problema de conexión.
2. El generador de vapor no está
1. Compruebe el cable de red, el
2. Ponga el interruptor (8) en la posición
1. El interruptor está en la posición
2. El selector de temperatura está
en la posición “min”.
1. Ponga el interruptor (8) en la posición
2. Ponga el selector de temperatura (10)
en la posición deseada.
1. Durante la primera utilización:
ciertos componentes del aparato
se engrasan ligeramente en
fábrica y pueden producir un
poco de humo cuando se
calienta inicialmente.
2. Durante posteriores utilizaciones:
la suela puede estar manchada.
1. Esto es completamente normal y
desaparecerá tras unos momentos.
2. Limpie la suela de acuerdo con las
instrucciones limpieza de este
de los agujeros de la
1. El selector de temperatura (10)
está en una posición muy baja.
2. El agua se está condensando en
el interior de los tubos porque se
está usando vapor por primera
vez o no se ha utilizado durante
un tiempo prolongado.
1. Seleccione una temperatura más alta
(entre “••” y “max”), si el tejido lo
permite, y espere a que el indicador
luminoso (12) se apague.
2. Separe la plancha del área de
planchado y pulse el botón de salida
de vapor (11) hasta que se produzca
1. Hay una acumulación de óxido o
minerales en la caldera.
2. Se han utilizado productos
químicos o aditivos.
1. Realizar la limpieza de la caldera.
Utilice agua del grifo mezclada al
50% con agua destilada o
desmineralizada. Si el agua de su
zona es muy dura, mezcle agua de
red con agua destilada en proporción
2. Limpie la suela con un paño húmedo.
No añada productos al agua
1. La caldera no se enciende o está
1. Ponga el interruptor (8) en la posición
de encendido (“I”) y/o llene la caldera
1. La temperatura seleccionada es
demasiado alta y ha dañado la
1. Seleccione una temperatura
adecuada al tejido y limpie la suela
con un trapo húmedo.
La suela se mancha. 1. Es una consecuencia normal del
1. Limpie la suela con un trapo húmedo.
1. El botón de salida de vapor está
presionado durante mucho
1. Presione el botón de salida de vapor
(11) a intervalos. Esto mejora el
resultado del planchado, ya que el
tejido se secará mejor y permanecerá
Si lo anterior no soluciona el problema, póngase en contacto con un servicio de asistencia técnica
Este procedimento ajuda a eliminar partículas de
calcário presentes na câmara de vapor.
Pode efectuar ocasionalmente este procedimento
maquina de secar ropa sobre “ferro seco”.
demasiado elevada e estragou a
