Tipo de producto	Controlador RGB para tiras LED
Marca	Velleman
Modelo	VM161
Dimensiones	80 x 70 x 23 mm
Alimentación	12 V CC, máx. 9 A
Salidas	3 salidas MOSFET (Rojo, Verde, Azul), 12 V / 3 A cada una
Frecuencia de transmisión/recepción	433 MHz
Frecuencia ML del LED	± 300 Hz
Funciones principales	7 tonos de color, 10 ajustes de variación, atenuación
Mando a distancia compatible	VM118R (opcional)
Compatibilidad con tiras LED	Tiras LED de ánodo común (CHLS4RGB, LDB1-HS3027AC)
Configuración	Emparejamiento del mando a distancia con botones de encendido/apagado y números
Memoria	Configuración conservada después de retirar las pilas
Garantía	2 años contra defectos de componentes y fabricación
Seguridad	No instalar cerca de agua o alta humedad; reparación solo por personal calificado
Limpieza	Evitar el contacto con el agua; limpiar con un paño seco
Piezas de repuesto y reparabilidad	Contactar al fabricante para piezas de repuesto; reparación por personal calificado

Preguntas frecuentes - VM161 VELLEMAN

¿Cómo conectar la tira LED al VM161?

Conecte la tira LED de ánodo común a los terminales de salida del VM161: Rojo (R), Verde (G), Azul (B) y alimentación 12 V. Respete las polaridades.

¿Cómo emparejar el mando a distancia con el controlador VM161?

Mantenga presionado el botón de encendido/apagado hasta que el LED se encienda. Presione brevemente el botón 1, luego el botón 8. El LED parpadea una vez. Presione dos veces el botón de encendido/apagado para confirmar.

¿Cómo configurar una dirección para varios controladores?

Asegúrese de que solo los controladores a configurar estén encendidos. Mantenga presionado el botón de encendido/apagado hasta que el LED se encienda. Presione brevemente el botón 3 (el LED parpadea 3 veces). Elija una dirección entre 1 y 8 presionando el botón correspondiente. Confirme con dos presiones en encendido/apagado.

¿Qué pilas usar para el mando a distancia?

Use 3 pilas R03 (AAA). Inserte respetando la polaridad indicada en el compartimento.

¿Cómo seleccionar los 7 colores disponibles?

Presione los botones 1 a 7: 1 = rojo, 2 = verde, 3 = azul, 4 = amarillo, 5 = celeste, 6 = rosa, 7 = blanco.

¿Cómo usar la función de atenuación?

Mantenga presionado el botón 8 para variar la intensidad. Suelte y presione nuevamente para invertir la dirección de variación.

¿Qué hacer si el mando a distancia no responde?

Verifique las pilas (reemplace si es necesario) y asegúrese de que la antena del controlador esté desplegada. Realice un nuevo procedimiento de emparejamiento.

¿Cuál es la tensión de alimentación requerida para el VM161?

La alimentación debe ser de 12 V CC con una corriente máxima de 9 A. Use una fuente de alimentación adecuada.

¿Puedo usar varios controladores con un solo mando a distancia?

Sí, cada controlador puede configurarse con una dirección diferente (1 a 8). El mando a distancia puede controlar hasta 8 controladores distintos.

¿Cómo restablecer la configuración del VM161?

Retire las pilas del mando a distancia y corte la alimentación del controlador durante unos segundos. La configuración en memoria se borra.

MANUAL DE USUARIO VM161 VELLEMAN

Apto para el uso con el mando a distacia optional VM118R.

Ideal para el uso con;módulos LED flexibles con anodo común como el CHLS4RGB / LDB1-HS3027AC

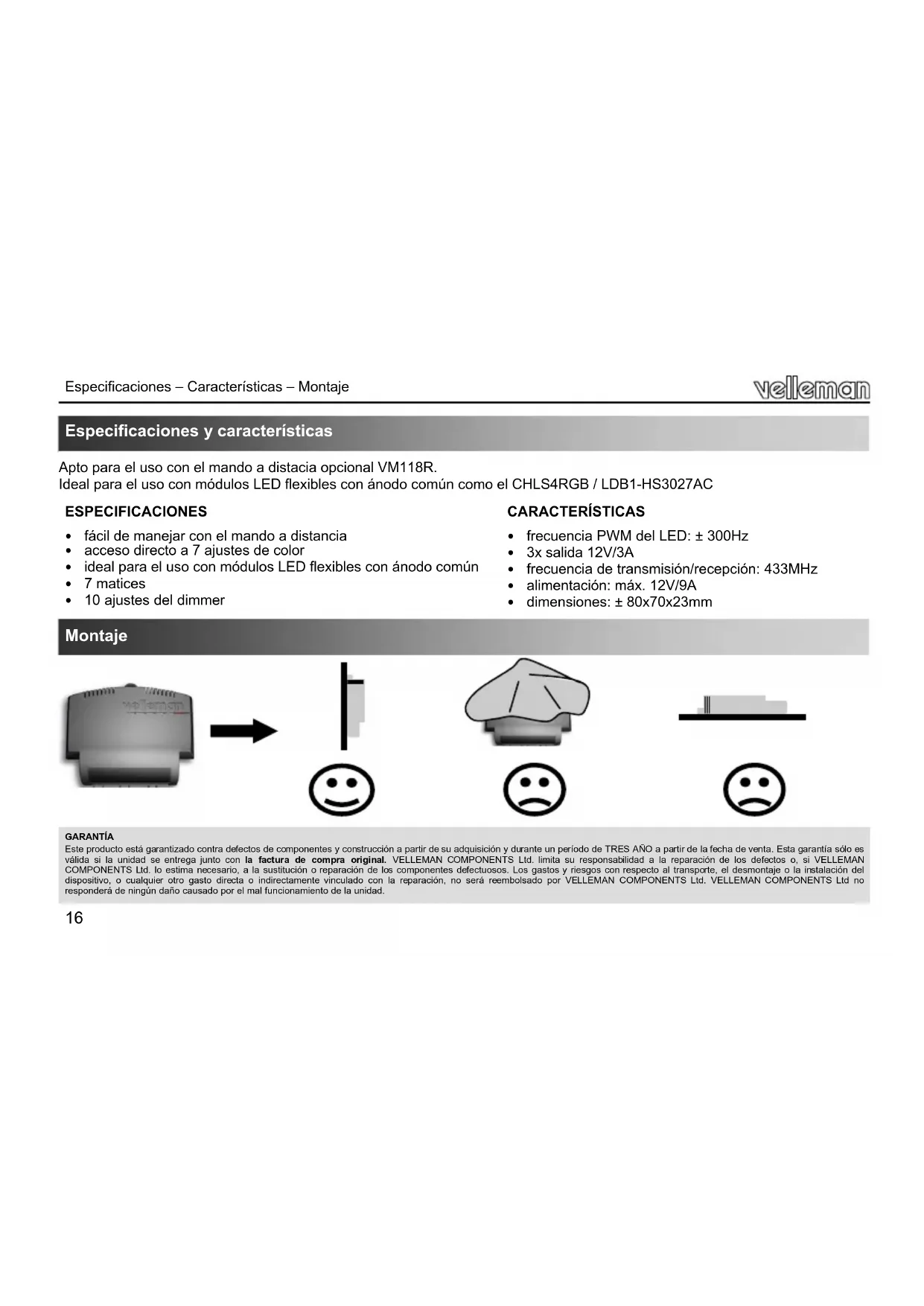

ESPECIFICACIONES

• fácil de manejar con el mando a distancia
• accesso directo a 7 ajustes de color
• ideal para el uso con发展模式 LED flexibles con anodocomings
  7 matrices
  10ajustes del dimmer

CHARACTERISTICAS

• frequence PWM del LED: ± 300Hz
• 3x saliva 12V/3A
• Frequencia de transmisión/recepacion: 433MHz
  alimentacion: max. 12V/9A
• dimensiones: ± 80x70x23mm

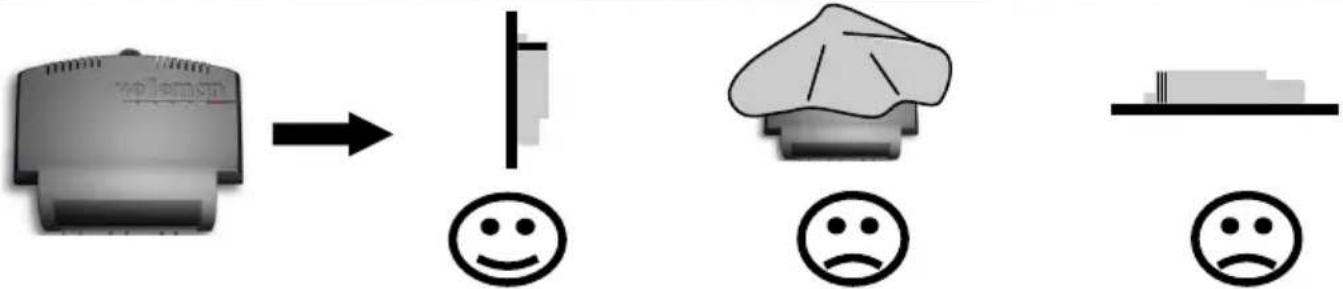

Montaje

GARANTIA

Eeste producto esta garantizado contra defecios de componentes y construccion a partir de su adquision y durante un periodo de TRES ANO a partir de la fecha de venta. Esta garantia sio es valida si la unidad seenta con la factura de compra original. VELLEMAN COMPONENTS Ltd. limita su responsabildad a la reparacion de los defectos o, si VELLEMAN COMPONENTS Ltd. lo estima necessario, a la sustitucion o reparacion de los componentes defectuos Los gastos y riesgos con respecto al transporte, el desmontaje o la instalacion del dispositivo, o qualier other gasto directa or indirectamente vinculado con la reparacion, no sera reembolsado por VELLEMAN COMPONENTS Ltd. VELLEMAN COMPONENTS Ltd no responderde ningen daño causado por el mal funconaciondo la unidad.

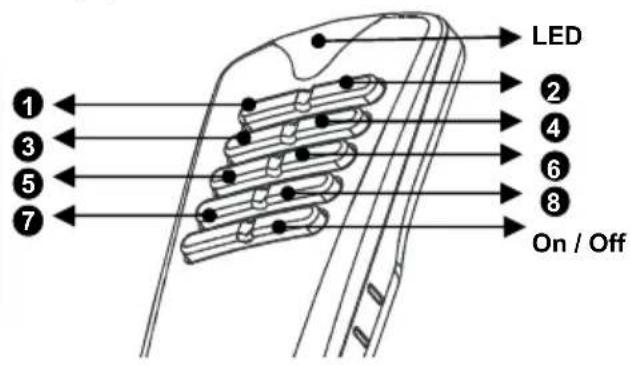

Configurar el mando a distancia

1. Primero, connecte el modulo LED RGB flexible al controlador VM161. Véase頁ina 2.
2. Introduzca 3 pilas AAA en el mando a distancia.

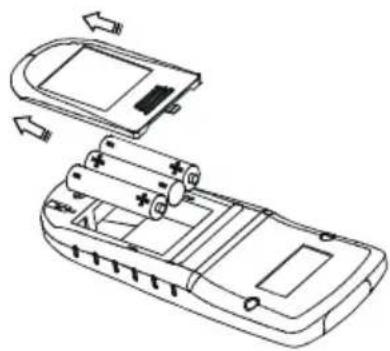

Introduzca las pilas en el mando a distancia (vease fig.) ywhelming a cerrar el compartmento de pilas.

Note: Respete las leyes locales en relacion con el medio ambiente concerniente al tirar las pilas agotadas.

Nota: La configuración se guarda en la memoria afterwards de haber SACado las pilas.

1. Primera configuración del mando a distancia para uso con el controlador VM161.

2. Mantenga pulsado el botón ON/OFF hasta que el LED se ilumine.

3. Pulse brevemente el boton 1.
4. Pulse brevamente el botón 8. EI LED parpadea 1 vez.
5. Pulse el botón ON/OFF dos veces para confirmar la configuración. El LED se apaga.

4. Programar el mando a distancia en el controlador VM161

• Active todos los controladores VM161 que deben reccionar al mando a distancia. Desactive los controladores que no deben reacionar.
• Mantenga pulsado el botón ON/OFF hasta que el LED se ilumine.
• Pulse brevemente el boton 3. EI LED parpadea 3 vezes.
• Selecciona una direccion entre 1 y 8 al pulsar el boton correspondiente.
• Pulse el botón ON/OFF dos veces para confirmar la configuración. El LED se apaga.

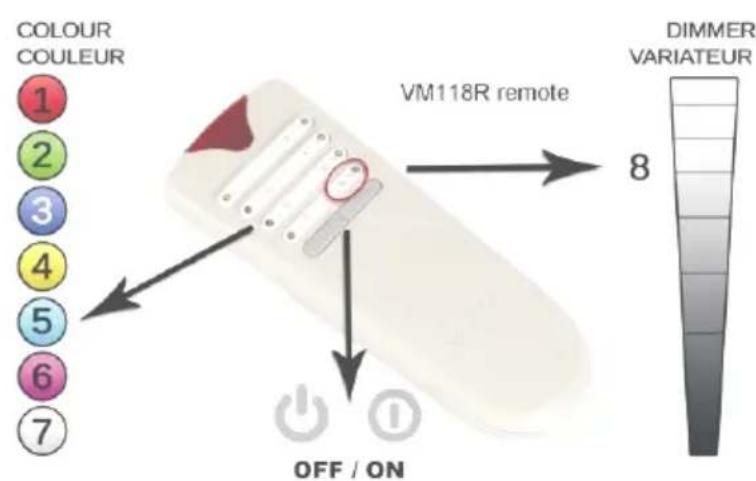

Uso

Selezione el color al pulsar el botón 1...7.

1:rojo
2:verde
3:azul
4:amarillo
5:azulclaro
6:rosa
7:blanco

Mantenga pulsado el botón 8 paraaabstar la intensidad de luz.

La direccion de ajuste de la intensidad de luz se invierte al soltar el botón.

El service de serrealizzato por personal especializzato
No instale el modulo en un lugar con agua estancada o agua coriente, nien lugares excesivamente hmedos.
Manejese con cuidado. Dejar caer el dispositivo puede darar el circuito impreso y la caja.
Nunca exceedas los valores limites indicados en las specifications.
Las exigencias en materia de segundad varlan de un lugar a oto. Aseguese que el montaje realizado sea conforma a las exigencias en vigor de su localidad.
Siga增值服务todas las instrucciones y familiarice con losajustes al operar este dispositivo.
Los modulo Velleman no son adecuados para unautilizaciondntroo como systema destinado a garantizar functions para sobrevivir o sistemas conilevando situaciones peligrosas sea qual su naturaleza.

LAS MEDIDAS DE SEGURIDAD
