Producttype	RGB-controller voor LED-strips
Merk	Velleman
Model	VM161
Afmetingen	80 x 70 x 23 mm
Voeding	12 V DC, max. 9 A
Uitgangen	3 MOSFET-uitgangen (Rood, Groen, Blauw), 12 V / 3 A per stuk
Zend-/ontvangstfrequentie	433 MHz
LED-PWM-frequentie	± 300 Hz
Hoofdfuncties	7 kleurtinten, 10 variatie-instellingen, dimmen
Compatibele afstandsbediening	VM118R (optioneel)
Compatibiliteit LED-strips	LED-strips met gemeenschappelijke anode (CHLS4RGB, LDB1-HS3027AC)
Configuratie	Koppelen van afstandsbediening met aan/uit-knoppen en cijfers
Geheugen	Configuratie behouden na verwijderen van batterijen
Garantie	2 jaar tegen defecten aan componenten en fabricagefouten
Veiligheid	Niet installeren in de buurt van water of hoge vochtigheid; reparatie alleen door gekwalificeerd personeel
Reiniging	Vermijd contact met water; reinigen met een droge doek
Reserveonderdelen en repareerbaarheid	Neem contact op met de fabrikant voor reserveonderdelen; reparatie alleen door gekwalificeerd personeel

Veelgestelde vragen - VM161 VELLEMAN

Hoe sluit ik de LED-strip aan op de VM161?

Sluit de LED-strip met gemeenschappelijke anode aan op de uitgangsklemmen van de VM161: Rood (R), Groen (G), Blauw (B) en voeding 12 V. Let op de polariteit.

Hoe koppel ik de afstandsbediening met de VM161-controller?

Houd de aan/uit-knop ingedrukt tot de LED brandt. Druk kort op knop 1 en vervolgens op knop 8. De LED knippert één keer. Druk twee keer op de aan/uit-knop om te bevestigen.

Hoe configureer ik een adres voor meerdere controllers?

Zorg ervoor dat alleen de te configureren controllers zijn ingeschakeld. Houd de aan/uit-knop ingedrukt tot de LED brandt. Druk kort op knop 3 (LED knippert 3 keer). Kies een adres tussen 1 en 8 door op de bijbehorende knop te drukken. Bevestig met twee keer indrukken van de aan/uit-knop.

Welke batterijen gebruikt de afstandsbediening?

Gebruik 3 batterijen R03 (AAA). Plaats ze met inachtneming van de aangegeven polariteit in het compartiment.

Hoe selecteer ik de 7 beschikbare kleuren?

Druk op de knoppen 1 tot 7: 1 = rood, 2 = groen, 3 = blauw, 4 = geel, 5 = lichtblauw, 6 = roze, 7 = wit.

Hoe gebruik ik de dimfunctie?

Houd knop 8 ingedrukt om de intensiteit te variëren. Laat los en druk opnieuw om de variatierichting om te keren.

Wat te doen als de afstandsbediening niet reageert?

Controleer de batterijen (vervang indien nodig) en zorg ervoor dat de antenne van de controller is uitgestoken. Voer opnieuw een koppelingsprocedure uit.

Wat is de vereiste voedingsspanning voor de VM161?

De voeding moet 12 V DC zijn met een maximale stroom van 9 A. Gebruik een geschikte voeding.

Kan ik meerdere controllers gebruiken met één afstandsbediening?

Ja, elke controller kan worden geconfigureerd met een ander adres (1 tot 8). De afstandsbediening kan tot 8 afzonderlijke controllers aansturen.

Hoe reset ik de configuratie van de VM161?

Verwijder de batterijen uit de afstandsbediening en schakel de voeding van de controller enkele seconden uit. De configuratie in het geheugen wordt dan gewist.

GEBRUIKSAANWIJZING VM161 VELLEMAN

Kleurendimmer voor LEDstrips 7

-1- 12 VDC ingang
-2-RODE uitgang (3A DC max.)
-3 Groeneuitgang (3A DC max.)
-4- blauwe uitgang (3A DC max.)
-5-Antenne
-6-Kleuraanduiding

Description

-1- Entree 12 VCC
-2-Sortie ROUGE (3A CC max.)
-3- Sortie VERT (3A CC max.)
-4-Sortie BLEU(3A CC max.)
-5-Antenne
-6- rendu des couleurs

Beschreibung

Monteer de ontvanger niet in de omgeving van andere electronische toestellen of metalen objecten. Recht de antennne!

Geschikt voor gebruik met de optionele VM118R afstandsbediening.

Ideaal voor gebruik met ledstrips met gemeinschappelijk de node zoals CHLS4RGB / LDB1-HS3027AC

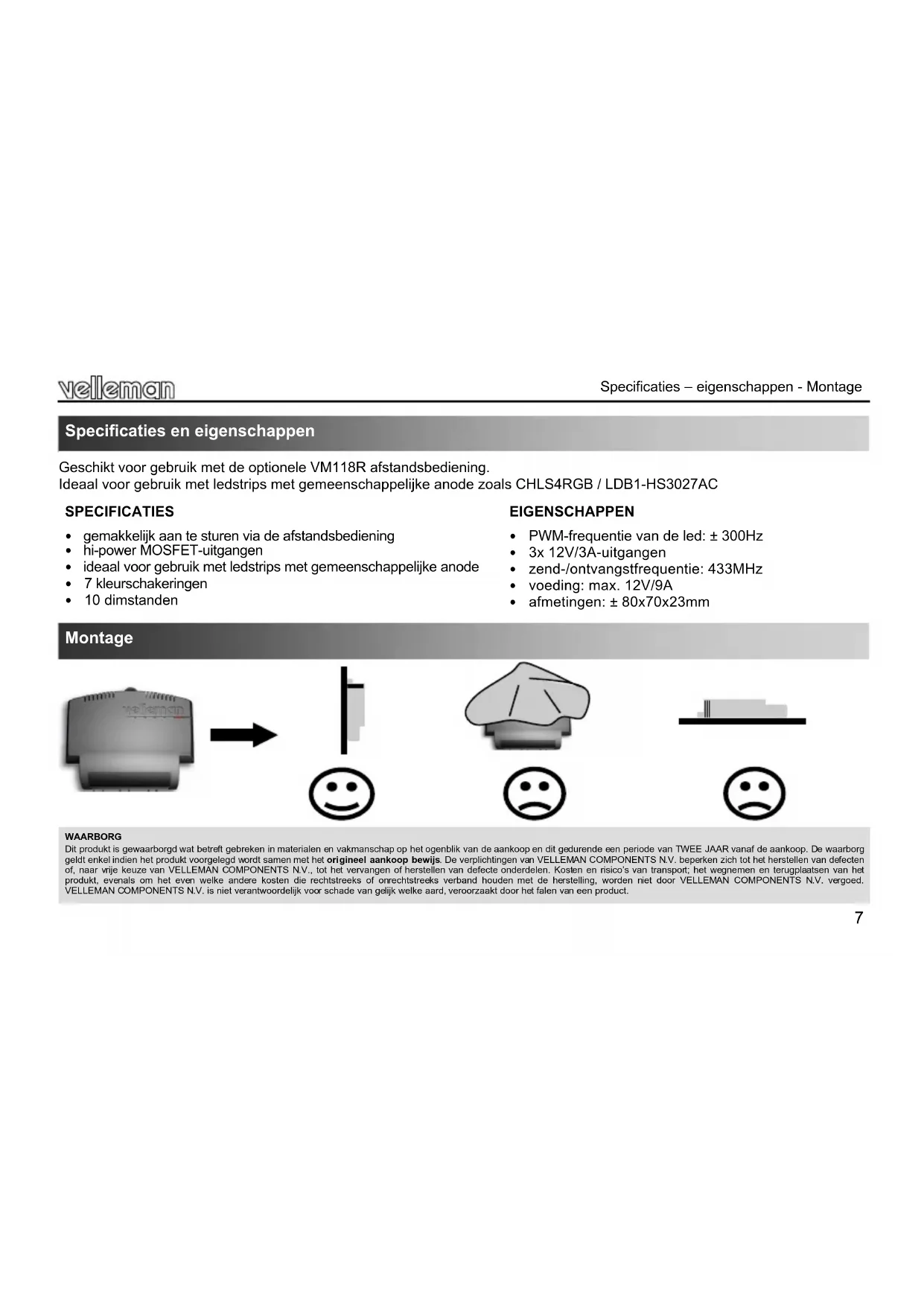

SPECIFICATIONS

gemakkelijk aan te sturen via de afstandsbediening
- hi-power MOSFET-uitgangen
- ideaal voor gebruik met ledstrips met gemeenschappelijk je anode
7 kleurschakeringen
10 dimstanden

EIGENSCHAPPEN

• PWM-frequentie van de led: ± 300Hz
  3x 12V/3A-uitgangen
• zend-/ontvangstfrequentie: 433MHz
• voeding: max. 12V/9A
• afmetingen: ± 80x70x23mm

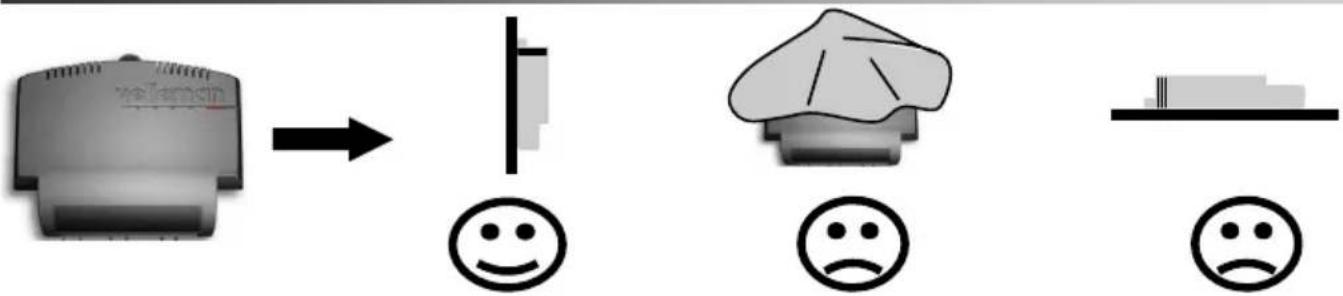

Montage

WAARBORG

Dit Produkt is gewaarborgd wat betreft gebreken in materielen en vakmanschap op het ogenblik van de aankoop en dit gedurende eenperiode van TWEE JAAR vanaf de aankoop. De waarborg geldt enkel indien het produit vooregelegd worden met het origineel aankoop bewijds. De verplichtingen van VELLEMAN COMPONENTS N.V. beperken zich tot het herstellen van defecten of, maar vrijkeuze van VELLEMAN COMPONENTS N.V., tot het verragen of herstellen van defecte onderden. Kosten en risico's van transport; het wegemen en terugplaatsen van het produit, evenals om het even weile andere kosten die rechtsstreets of onrechtstreels verband honden met derstellung, worden net door VELLEMAN COMPONENTS N.V. vergood. VELLEMAN COMPONENTS N.V. is Niet verantwoordelijk voor schade van gelijk welke aard,veroorzaakt door het falen van een product.

Configuratie van de afstandsbediening

1. Sluit eerst de RGB ledstrip aan de controller VM161 (zie pagina 2).

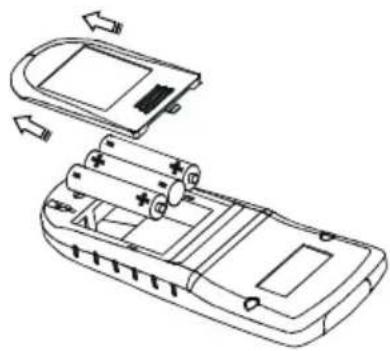

2. Plaats 3 × AAA-batterijen in de afstandsbediening.

Plaats de batterijen in het batterijvak zoals afgebeeld en sluit het batterijvak.

Opmerking: Respecteer de plaatselijke milieuwetgeving betreffende de verwijdering van batterijen.

Opmerking: De instelleningen blijven na de verwijdering van de batterijen in de afstandsbediening bewaard.

1. Eerst configuratie van de afstandsbedieningoor gebruik met de VM161 controller.

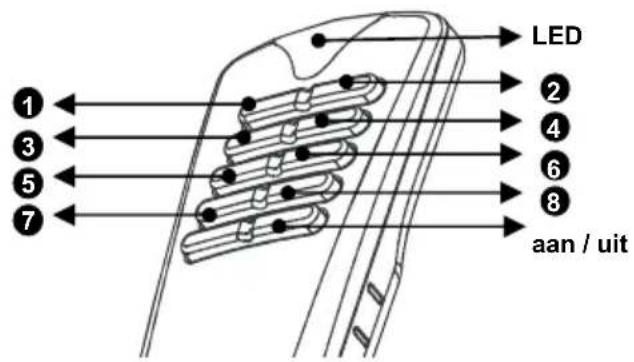

2. Houd de aan-uitknop ingedrukt tot de led oplicht.

3. Druk kort op knop 1.
4. Druk kort op knop 8. De led zal kort oplichten.
5. Druk tweeemaal op de aan-uitknop om de instellingen te bevestigen. De led dooft.

4. De afstandsbediening in de VM161 controller programmeren

Schakel alle VM161 controllers in die moeten reageren op de afstandsbediening. Schakel alle andere controllers uit.
- Houd de aan-uitknop ingedrukt tot de led oplicht.
- Druk kort op knop 3. De led knippert 3 keer.
- Kies een adresCUSen 1 en 8.Druk daarvoorkort op de overeenkomende knop.
- Druk tweeemaal op de aan-uitknop om de instellenen te bevestigen. De led dooft.

Gebruik

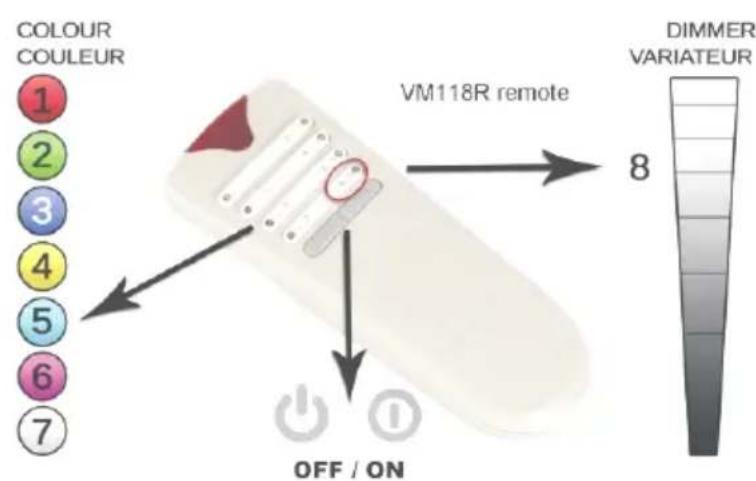

Selecteer de kleur met knop 1...7.

1: rood
2: groen
3: blauw
4:geel
5:lichtblauw
6: roze
7: wit

Houd knop 8 ingedrukt om de uitgang te dimmen. De dimrichting verandert van zodra u de knop loslaat.

Reparaties mogen uitsluitend uitegevoerd worden door vakkundige personen.
Installer de module niet op plaatsen met staand of stromend water of in ruimtes meteen te hoge vochtigheidsgraad. Binnergebruik enkel!
Vemijd een ruwe behandeling. Stoten of latent vallen konnen emstige schade aanbrengen.
Overschrijdt nooit de opgegeven veiligheidswaarden in de specificaties.
Vermits de veiligheid vereisten versuschillen van plaats tot plaats, dient U ervoort zorgen dat Uw montage voldoet aan deplaatselijke geldende vereisten.
Zorgtervoordatumetallebedieningselementenvertrouwdraakt,wnneurUmethettoestalzwerken.
Velleman modules zijn nicht geschikt voor gebruik in of als geleedeite van systemen welke levensfuncties in stand houden of systemen welke gevaarlijke situaies van gelijk welke aard kannen voroorzaken.
