Producttype	RF-afstandsbediening 8 kanalen
Merk	Velleman
Model	VM118R
Afmetingen	150 x 58 x 23 mm
Gewicht	Ongeveer 100 g (met batterijen)
Voeding	3 LR3 (AAA) batterijen niet inbegrepen
Werkfrequentie	433 MHz
Bereik	Tot 50 m (vrij veld)
Aantal kanalen	8
Beschikbare adressen	8 (1 tot 8)
Schakelfuncties	Momentcontact (pulse) of omschakeling (toggle) per kanaal
Speciale functie	Shift-toets om alle relais uit te schakelen (All clear)
Lichtindicator	Functie/modus-LED
Toetsenbord	Van rubber
Geheugen van instellingen	Ja, zelfs na verwijderen van batterijen
Compatibiliteit	Relaiskaart K8056 / VM118
Goedkeuringen	FCC (ID: NLO8058), Richtlijn 1999/5/EG
Garantie	2 jaar (volgens voorwaarden)
Onderhoud	Reinigen met een droge, zachte doek. Gebruik geen schurende producten.
Veiligheid	Vermijd schokken en vocht. Overschrijd de specificaties niet.
Gebruikte batterijen	Houd u aan de lokale wetgeving voor recycling.
Repareerbaarheid	Alle reparaties moeten worden uitgevoerd door gekwalificeerd personeel.

Veelgestelde vragen - VM118R VELLEMAN

Hoe plaats ik de batterijen in de afstandsbediening VM118R?

Open het batterijvak aan de achterkant van de afstandsbediening en plaats drie LR3 (AAA) batterijen met inachtneming van de aangegeven polariteit. Sluit het deksel zorgvuldig.

Wat is het bereik van de afstandsbediening VM118R?

Het bereik is ongeveer 50 meter in een rechte lijn zonder obstakels. Obstakels zoals muren kunnen deze afstand verkleinen.

Hoe stel ik een kanaal in op pulse (moment) of toggle (omschakeling)?

Houd de Shift-toets ingedrukt tot de LED gaat branden om de configuratiemodus te openen. Druk op de gewenste kanaaltoets om te schakelen tussen pulse (LED knippert 1 keer) en toggle (LED knippert 2 keer). Druk op Shift om af te sluiten.

Hoe wijzig ik het adres van de afstandsbediening?

In de configuratiemodus (Shift ingedrukt) drukt u op de knop die overeenkomt met optie 3 (LED knippert 3 keer). Gebruik een toets van 1 tot 8 om het nieuwe adres te selecteren. De relaiskaart toont het nieuwe adres binair. Sluit af met Shift.

Wat doet de Shift-toets?

In normale werking schakelt de Shift-toets alle relais uit (functie 'All clear'). In de configuratiemodus dient deze om te navigeren tussen opties en de modus te verlaten.

Hoe reset ik het adres van de afstandsbediening naar 1?

In de configuratiemodus (Shift ingedrukt tot LED brandt) drukt u op optie 4. Dit dwingt de afstandsbediening en de relaiskaart om adres 1 te gebruiken. Let op: alle actieve relaiskaarten zullen reageren.

Is de afstandsbediening VM118R compatibel met andere ontvangers?

Het is speciaal ontworpen voor de relaiskaarten K8056 en VM118 van Velleman. Gebruik met andere ontvangers wordt niet gegarandeerd.

Wat te doen als de LED niet gaat branden?

Controleer of de batterijen correct zijn geplaatst en nieuw zijn. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe onderhoud ik de afstandsbediening?

Reinig het met een zachte, droge doek. Vermijd water, oplosmiddelen en schurende producten. Bewaar het op een droge plaats, vrij van schokken.

Wat zijn de belangrijke veiligheidsvoorschriften?

Niet gebruiken in de buurt van water of in een vochtige omgeving. Overschrijd de in de specificaties aangegeven grenswaarden niet. Alle reparaties moeten worden uitgevoerd door een gekwalificeerde professional.

GEBRUIKSAANWIJZING VM118R VELLEMAN

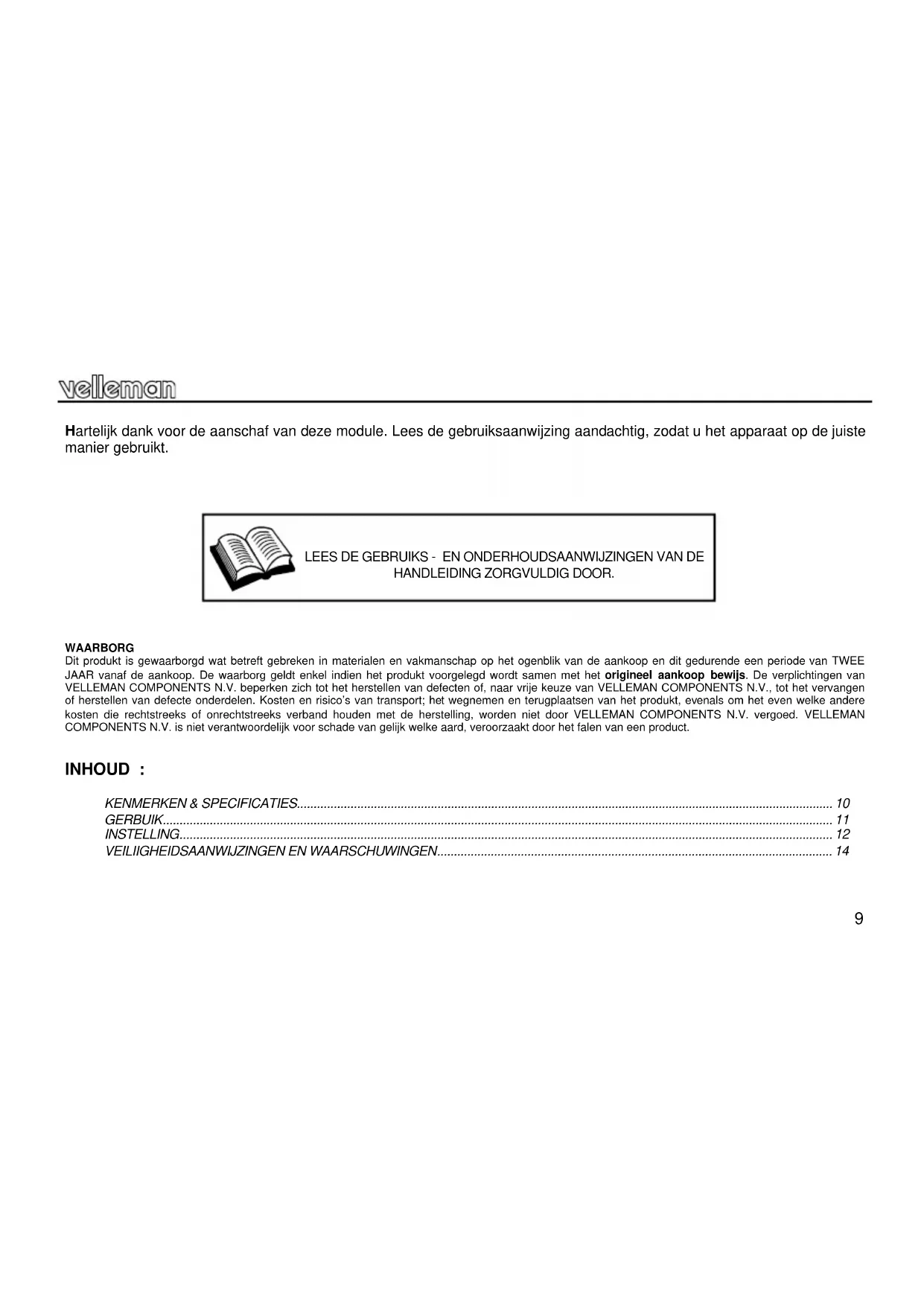

Hartelijk dank voor de aanschaf van deze module. Lees de gebruiksaanwijzing aandachtig, zodat u het apparaat op de juiste manier gebruikt.

LEES DE GEBRUIKS - EN ONDERHOUDSAANWIJZINGEN VAN DE HANDLEIDING ZORGVULDIG DOOR.

WAARBORG

Dit produkt is gewaarborgd wat betreft gebreken in materialen en vakmanschap op het ogenblik van de aankoop en dit gedurende een periode van TWEE JAAR vanaf de aankoop. De waarborg geldt enkel indien het produkt voorgelegd wordt samen met het origineel aankoop bewijs. De verplichtingen van VELLEMAN COMPONENTS N.V. beperken zich tot het herstellen van defecten of, naar vrije keuze van VELLEMAN COMPONENTS N.V., tot het vervangen of herstellen van defecte onderdelen. Kosten en risico's van transport; het wegnemen en terugplaatsen van het produkt, evenals om het even welke andere kosten die rechtstreeks of onrechtstreeks verband houden met de herstelling, worden niet door VELLEMAN COMPONENTS N.V. vergoed. VELLEMAN COMPONENTS N.V. is niet verantwoordelijk voor schade van gelijk welke aard, veroorzaakt door het falen van een product.

INHOUD :

KENMERKEN & SPECIFICATIES....10

GERBUIK....11

INSTELLING....12

VEILIIGHEIDSAANWIJZINGEN EN WAARSCHUWINGEN....14

ZENDER :

EIGENSCHAPPEN

☑ Voor gebruik met de K8056/VM118 relaiskaart
☑ Dankzij de 8 adressen kunnen meerdere ontvangers worden gebruikt
'All clear'- functie
☑ Voor elke uitgang kunt u momentcontact of wisselcontact instellen
☑ Bereik tot 50m (ononderbroken gezichtslijn)
Rubberen toetsenbord

TECHNISCHE GEGEVENS

• 8 digitaal gecodeerde kanalen
• Werkt op 433MHz
• LED indicatie functie/mode
• Voeding : 3 AAA batterijen (niet bijgeleverd)
• Afmetingen: 150x58x23mm
• FCC goedgekeurd ID code : NLO8058

Hierbij verklaart Velleman components N.v. dat het toestel VM118 in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG en 1999/5/EC.

Voor de volledige overeenstemmende verklaring zie : http://www.velleman.be/downloads/doC/declaration_VM118.pdf

GEBRUIK

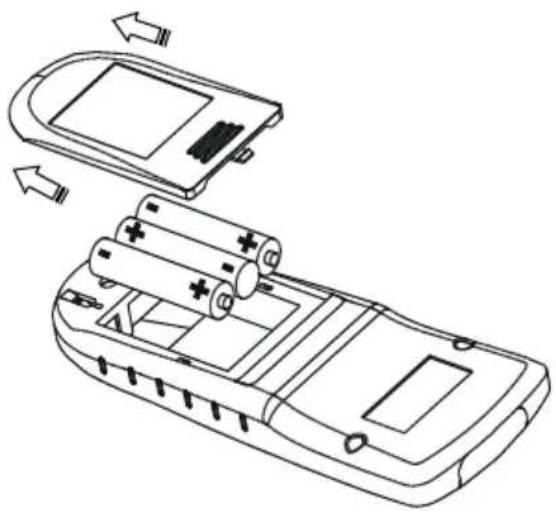

Plaats drie AAA batterijen in de batterijhouder (zie figuur)

Opmerking : Respecteer de nationale en lokale wetten wanneer u lege batterijen weggooit.

• Kanalen 1...8 kunnen als wisselcontact (on/off) of als momentcontact worden ingesteld (zie configuratie).
• De indicatie LED licht eventjes op wanneer u een knop indrukt.
• Druk kort op de shift toets om alle relais uit te schakelen.

Opmerking: Alle instellingen blijven opgeslagen na vervanging van de batterij.

INSTELLING

Houd 'shift' ingedrukt tot de LED gaat branden om de 'setup'mode te kiezen. Kies uit de volgende opties en druk op de overeenkomstige toets :

(1) 'toggle'/'pulse'-selectie ('toggle': omschakelcontact, 'pulse': momentcontact)
(2) Toon het huidige adres van de afstandbediening
(3) Verander het adres van de afstandbediening en de relaiskaart
(4) Stel het adres van de afstandbediening en de relaiskaart in op '1'

(1) 'toggle'/'pulse'-selectie (LED knippert 1x).

Laat toe elk kanaal te configureren als 'toggle' of 'pulse'. Druk herhaaldelijk op een kanaaltoets (1..8) om dat kanaal als 'toggle' of als 'pulse' te configureren (LED knippert 1x : pulse, 2x knipperen : toggle). Druk op 'shift' om deze mode te verlaten. Druk opnieuw op 'shift' om de 'setup' mode te verlaten.

(2) Toon het huidige adres van de afstandsbediening op de K8056/VM118 relaiskaart (LED knippert 2x).

De relais LEDs geven het adres op binaire wijze weer : (LD8 : LSB, LD1 : MSB). Druk op 'shift' om deze mode te verlaten.

(3) Verander het huidige adres van de afstandsbediening en de relaiskaart (beschikbare adressen : 1..8) (LED knippert 3x).

Druk toets 1..8 om het adres van de afstandbediening en de relaiskaart te veranderen. De relaiskaart geeft het nieuwe adres binair weer (zie (2)).

Opgelet : Alle actieve relaiskaarten zullen reageren op dit commando, tenzij de 'remote control'-jumper op de kaart in de 'off-positie werd gezet. Druk op 'shift' om deze mode te verlaten. Druk 'shift' nog een keer in om de 'setup' mode te verlaten.

(4) Stel het adres van de afstandsbediening en de relaiskaart in op '1'.

Indien de ontvanger (e.g. K8056 of VM118) op een adres groter dan 8 staat, dan kunt hem dwingen om te reageren op adres 1.

Opgelet : Alle actieve relaiskaarten zullen reageren op dit commando, tenzij de 'remote control'-jumper op de kaart in de 'off'-positie werd gezet. Druk op 'shift' om de 'setup' mode te verlaten.

WAARSCHUWING

Reparaties mogen uitsluitend uitgevoerd worden door vakkundige personen.

Installeer de module niet op plaatsen met staand of stromend water of in ruimtes met een te hoge vochtigheidsgraad. Binnengebruik enkel!

VEILIGHEIDSAANWIJZINGEN

Vermijd een ruwe behandeling. Stoten of laten vallen kunnen ernstige schade aanbrengen.
■ Overschrijdt nooit de opgegeven veiligheidswaarden in de specificaties.
Vermits de veiligheid vereisten verschillen van plaats tot plaats, dient U ervoor te zorgen dat Uw montage voldoet aan de plaatselijke geldende vereisten.
Zorgt ervoor dat u met alle bedieningselementen vertrouwd raakt, wanneer U met het toestel zal werken.
Velleman modules zijn niet geschikt voor gebruik in of als gedeelte van systemen welke levensfuncties in stand houden of systemen welke gevaarlijke situaties van gelijk welke aard kunnen veroorzaken.

Herstelling onder garantie is enkel mogelijk met aankoopbewijs.
