VM118R - Fernbedienung VELLEMAN - Kostenlose Bedienungsanleitung

Produkttyp	8-Kanal RF-Fernbedienung
Marke	Velleman
Modell	VM118R
Abmessungen	150 x 58 x 23 mm
Gewicht	ca. 100 g (mit Batterien)
Stromversorgung	3 LR3-Batterien (AAA) nicht im Lieferumfang
Betriebsfrequenz	433 MHz
Reichweite	bis zu 50 m (freies Feld)
Anzahl Kanäle	8
Verfügbare Adressen	8 (1 bis 8)
Schaltfunktionen	Impulskontakt (Pulse) oder Umschaltkontakt (Toggle) pro Kanal
Sonderfunktion	Shift-Taste zum Ausschalten aller Relais (All Clear)
Leuchtanzeige	Funktions-/Modus-LED
Tastatur	Gummi
Speicher der Einstellungen	Ja, auch nach Entnahme der Batterien
Kompatibilität	Relaiskarte K8056 / VM118
Zulassungen	FCC (ID: NLO8058), Richtlinie 1999/5/EG
Garantie	2 Jahre (gemäß Bedingungen)
Wartung	Mit einem trockenen, weichen Tuch reinigen. Keine Scheuermittel verwenden.
Sicherheit	Stöße und Feuchtigkeit vermeiden. Spezifikationen nicht überschreiten.
Gebrauchte Batterien	Lokale Recyclingvorschriften beachten.
Reparierbarkeit	Reparaturen dürfen nur von qualifiziertem Personal durchgeführt werden.

Häufig gestellte Fragen - VM118R VELLEMAN

Wie lege ich die Batterien in die Fernbedienung VM118R ein?

Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung und legen Sie drei LR3-Batterien (AAA) unter Beachtung der angegebenen Polarität ein. Schließen Sie den Deckel sorgfältig.

Wie groß ist die Reichweite der Fernbedienung VM118R?

Die Reichweite beträgt bei freier Sicht etwa 50 Meter. Hindernisse wie Wände können diese Entfernung verringern.

Wie konfiguriere ich einen Kanal im Impulsmodus (Pulse) oder Umschaltmodus (Toggle)?

Halten Sie die Shift-Taste gedrückt, bis die LED aufleuchtet, um in den Konfigurationsmodus zu gelangen. Drücken Sie die gewünschte Kanaltaste, um zwischen Pulse (LED blinkt 1 Mal) und Toggle (LED blinkt 2 Mal) umzuschalten. Drücken Sie Shift, um zu verlassen.

Wie ändere ich die Adresse der Fernbedienung?

Im Konfigurationsmodus (Shift gedrückt) drücken Sie die Taste entsprechend Option 3 (LED blinkt 3 Mal). Verwenden Sie eine Taste von 1 bis 8, um die neue Adresse auszuwählen. Die Relaiskarte zeigt die neue Adresse binär an. Verlassen Sie mit Shift.

Was macht die Shift-Taste?

Im Normalbetrieb deaktiviert die Shift-Taste alle Relais (Funktion 'All Clear'). Im Konfigurationsmodus dient sie zur Navigation zwischen den Optionen und zum Verlassen des Modus.

Wie setze ich die Adresse der Fernbedienung auf 1 zurück?

Im Konfigurationsmodus (Shift gedrückt bis LED leuchtet) drücken Sie Option 4. Dies zwingt die Fernbedienung und die Relaiskarte, Adresse 1 zu verwenden. Achtung: Alle aktiven Relaiskarten reagieren.

Ist die Fernbedienung VM118R mit anderen Empfängern kompatibel?

Sie ist speziell für die Relaiskarten K8056 und VM118 von Velleman konzipiert. Die Verwendung mit anderen Empfängern ist nicht garantiert.

Was tun, wenn die LED nicht leuchtet?

Überprüfen Sie, ob die Batterien korrekt eingelegt und neu sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie pflege ich die Fernbedienung?

Reinigen Sie sie mit einem weichen, trockenen Tuch. Vermeiden Sie Wasser, Lösungsmittel und Scheuermittel. Bewahren Sie sie an einem trockenen Ort und vor Stößen geschützt auf.

Welche Sicherheitshinweise sind wichtig?

Nicht in der Nähe von Wasser oder in feuchter Umgebung verwenden. Die in den Spezifikationen angegebenen Grenzwerte nicht überschreiten. Reparaturen dürfen nur von einem qualifizierten Fachmann durchgeführt werden.

BEDIENUNGSANLEITUNG VM118R VELLEMAN

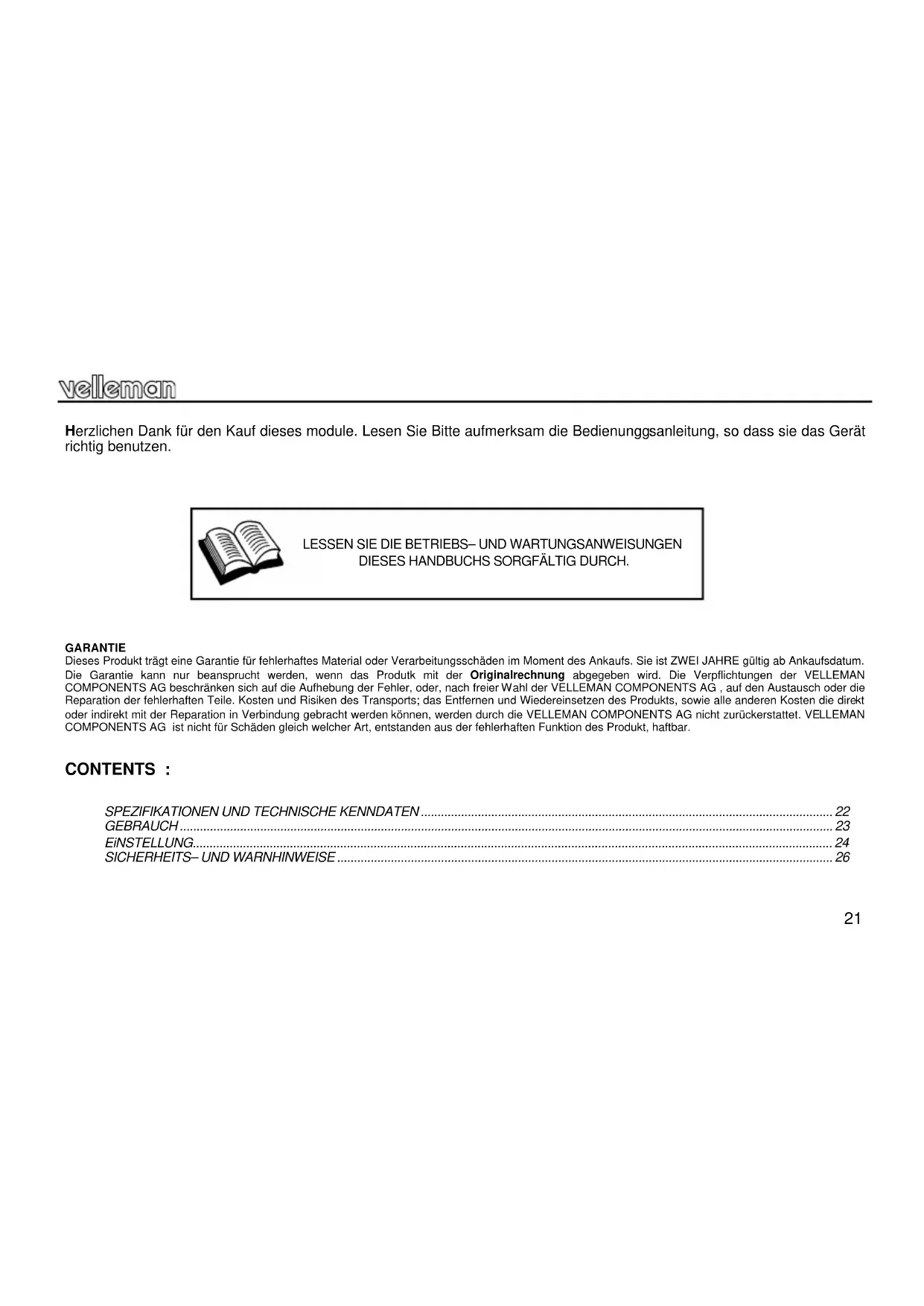

Herzlichen Dank für den Kauf dieses module. Lesen Sie Bitte aufmerksam die Bedienunggsanleitung, so dass sie das Gerät richtig benutzen.

LESSEN SIE DIE BETRIEBS- UND WARTUNGSANWEISUNGEN DIESES HANDBUCHS SORGFÄLTIG DURCH.

GARANTIE

Dieses Produkt trägt eine Garantie für fehlerhaftes Material oder Verarbeitungsschäden im Moment des Ankaufs. Sie ist ZWEI JAHRE gültig ab Ankaufsdatum. Die Garantie kann nur beansprucht werden, wenn das Produkt mit der Originalrechnung abgegeben wird. Die Verpflichtungen der VELLEMAN COMPONENTS AG beschränken sich auf die Aufhebung der Fehler, oder, nach freier Wahl der VELLEMAN COMPONENTS AG, auf den Austausch oder die Reparation der fehlerhaften Teile. Kosten und Risiken des Transports; das Entfernen und Wiedereinsetzen des Produkts, sowie alle anderen Kosten die direkt oder indirekt mit der Reparation in Verbindung gebracht werden können, werden durch die VELLEMAN COMPONENTS AG nicht zurückerstattet. VELLEMAN COMPONENTS AG ist nicht für Schäden gleich welcher Art, entstanden aus der fehlerhaften Funktion des Produkt, haftbar.

CONTENTS :

SPEZIFIKATIONEN UND TECHNISCHE KENNDATEN 22

GEBRAUCH 23

EINSTELLUNG....24

SICHERHEITS- UND WARNHINWEISE 26

SENDER :

TECHNISCHE DATEN

☑ Kompatibel mit dem K8056/VM118 Relaiskarte
8 Adressen ermöglichen die Anwendung verschiedener Empfänger
'Alles Löschen'- Funktion
✓ 'Latching' oder 'Momentary'-Modus für jeden Ausgang
☑ Reichweite (ohne Hindernisse) bis zu 50m
Gummitastatur

SPEZIFIKATIONEN

• 8 codierte digitale Kanäle
• 433MHz-Betrieb
• LED-Funktion/Modusanzeige
• Stromversorgung : 3 AAA-Batterien (nicht mitgeliefert)
• Abmessungen : 150x58x23mm
• FCC-genehmigter ID-Code : NLO8058

Velleman Components N.v. erklärt, dass das Gerät VM118 den Grundanforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EG entsprechen und 1999/5/EC.

Für die völlig übereinstimmende Erklärung siehe :http://www.velleman.be/downloads/doC/declaration_VM118.pdf

GEBRAUCH

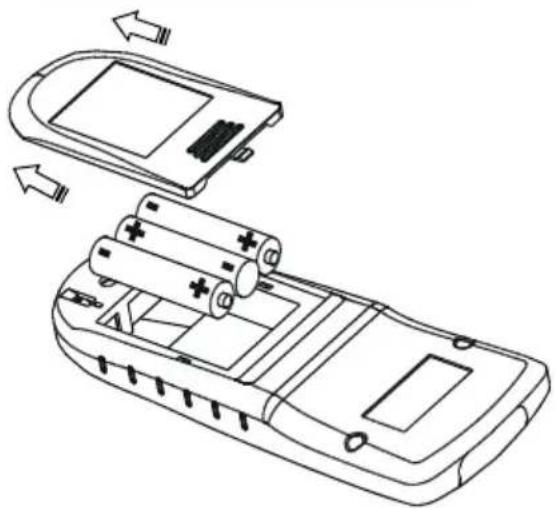

Legen Sie vor Gebrauch 3 x AAA-Batterien in das Batteriefach ein (Siehe Abbildung)

Anmerkung: Entsorgen Sie die leeren Batterien den nationalen und örtlichen Gesetzen entsprechend.

• Kanäle 1...8 können als 'Kippschalter' (ein/aus) oder als 'Impulskontakt' konfiguriert werden (siehe Konfiguration)
  • Die LED-Anzeige wird kurz blinken wenn eine Taste eingedrückt wird.
• Ein kurzer Druck auf die 'Shift'-Taste deaktiviert alle Relais

Bemerkung: Alle Einstellungen bleiben gespeichert, auch nachdem Sie die Batterie ersetzt haben.

KONFIGURATION

Halten Sie die 'Shift'-Taste eingedrückt bis die LED aufleuchtet und der Konfigurationsmodus abgerufen wird. Wählen Sie aus den folgenden Optionen und drücken Sie auf die entsprechende Taste.

(1) 'Toggle/Pulse'-Auswahl
(2) Bestehende Adresse der Fernbedienung zeigen
(3) Adresse Fernbedienung/Relaiskarte ändern
(4) Fernbedienung/Relaiskarte auf Adresse 1 umschalten

(1) 'Toggle' - / 'Pulse' -Auswahl für jeden Kanal (LED blinkt einmal).

(1) Ermöglicht Ihnen, den 'Toggle'- oder 'Pulse'-Modus für jeden Kanal zu wählen. Drücken Sie mehrmals auf eine Kanal-Taste (1..8), so können Sie zwischen dem 'Toggle'- und 'Pulse'-Modus für diesen bestimmten Kanal wählen. (ein Blitz: 'Pulse', 2 Blitze: 'Toggle'). Verlassen Sie mithilfe der 'Shift'-Taste den Modus. Drücken Sie nochmals auf 'Shift' um den Konfigurationsmodus zu verlassen.

(2) Bestehende Adresse der Fernbedienung wird auf dem K8056/VM118 gezeigt (LED blinkt zweimal).

Adresse wird mit Relais-LEDs binär gezeigt, d.h. LD8: LSB, LD1: MSB. Drücken Sie 'Shift' um den Konfigurationsmodus zu verlassen.

(3) Bestehende Adresse der Fernbedienung und Relaiskarte ändern (verfügbare Adressen: 1..8) (LED blinkt dreimal).

Drücken Sie auf Tasten 1...8 um die bestehende Adresse Fernbedienung und Relaiskarte zu ändern. Die Relaiskarte wird die bestehende Adresse wie in (2) anzeigen.

Achtung: Alle aktiven Karten werden auf diesen Befehl reagieren (ausgenommen wenn die Steckbrücke für die Fernbedienung auf der Relaiskarte auf AUS steht.)

(4) Fernbedienung/Relaiskarte auf Adresse 1 umschalten.

Wenn der Empfänger (z.B. K8056 oder VM118) auf eine andere Adresse als 1..8 eingestellt ist, können Sie ihn auf Adresse 1 reagieren lassen.

Alle aktiven Karten werden auf diesen Befehl reagieren (ausgenommen wenn die Steckbrücke für die Fernbedienung auf der Relaiskarte auf AUS steht). Drücken Sie auf 'Shift' um den Konfigurationsmodus zu verlassen.

WARNUNG

Lassen Sie Reparaturen durch Fachleute erfolgen

Installieren Sie das Modul nicht in einer Umgebung mit stehendem oder fließendem Wasser oder in einer sehr feuchten Umgebung

SICHERHEITSHINWEISE

Gehen Sie behutsam mit dem Modul um. Es fallen lassen, kann die Leiterplatte und das Gehäuse beschädigen.
Überschreiten Sie nie die in den technischen Daten erwähnten Eingangsgrößen.
■ Sicherheitsvorschriften können sich ändern, bitte beachten Sie die lokalen Vorschriften Ihres Landes.
■ Machen Sie sich mit allen Bedienungselement vertraut, wenn Sie mit diesem Gerät arbeiten.
Der von Ihnen gekaufte Bausatz ist aber für den Privatgebrauch konzipiert und nich für den Einsatz in Lebenserhaltenden oder Lebensrettenden Systemen oder unter außergewöhnlichen Umweltbedingungen (Ex-systeme) geeinet.

Reparatur unter Garantiebedingungen ist nur bei Vorlage des Kaufbeleges möglich.

velleman
