| Produkttyp | Fernbedienung für 8-Kanal-RF-Empfänger |
| Marke | Velleman |
| Modell | VM118 |
| Abmessungen (Sender) | 150 x 58 x 23 mm |
| Stromversorgung (Sender) | 3 AAA-Batterien (1,5 V) nicht im Lieferumfang |
| Stromversorgung (Empfänger) | 12 VAC / 500 mA |
| Betriebsfrequenz | 433 MHz |
| Maximale Reichweite | 50 m (im freien Feld, ohne Hindernisse) |
| Anzahl Kanäle | 8 |
| Anzahl Adressen | 8 (einstellbar) |
| Funktionen der Relaisausgänge | Momentankontakt oder Schaltbetrieb (Ein/Aus) konfigurierbar |
| Sonderfunktion | Shift-Taste zum Deaktivieren aller Relais (All clear) |
| LED-Anzeigen | Stromversorgung, Kanal, Data In, Konfigurationsmodus |
| Montageart Empfänger | Hutschiene (passendes Gehäuse optional erhältlich, Ref. B8006) |
| Relaiskontakte | 8 Kontakte, 5 A / 230 VAC max, mit VDR-Schutz |
| Sicherheitshinweise | Feuchtigkeit und Stöße vermeiden, Grenzwerte nicht überschreiten |
| Wartung | Reinigung mit einem trockenen Tuch, verbrauchte Batterien ersetzen |
| Garantie | 2 Jahre (mit Kaufbeleg) |
| Zertifizierung | FCC zugelassen, ID-Code: NLO8058 |
| Konformitätserklärung | Verfügbar unter www.velleman.be |
| Einwegbatterien | Örtliche Recyclingvorschriften beachten |
| Konfiguration | Über Sender, Shift-Taste gedrückt halten + Nummer |
| Konfigurationsmodus verlassen | Shift-Taste oder nach 15 s Inaktivität |
Häufig gestellte Fragen - VM118 VELLEMAN
Benutzerfragen zu VM118 VELLEMAN
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Fernbedienung kostenlos im PDF-Format! Finden Sie Ihr Handbuch VM118 - VELLEMAN und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. VM118 von der Marke VELLEMAN.
BEDIENUNGSANLEITUNG VM118 VELLEMAN
8-Kanal-RF-Fernbedienungsset
27
EIGENSCHAPPEN & TECHNISCHE GEGEVENS

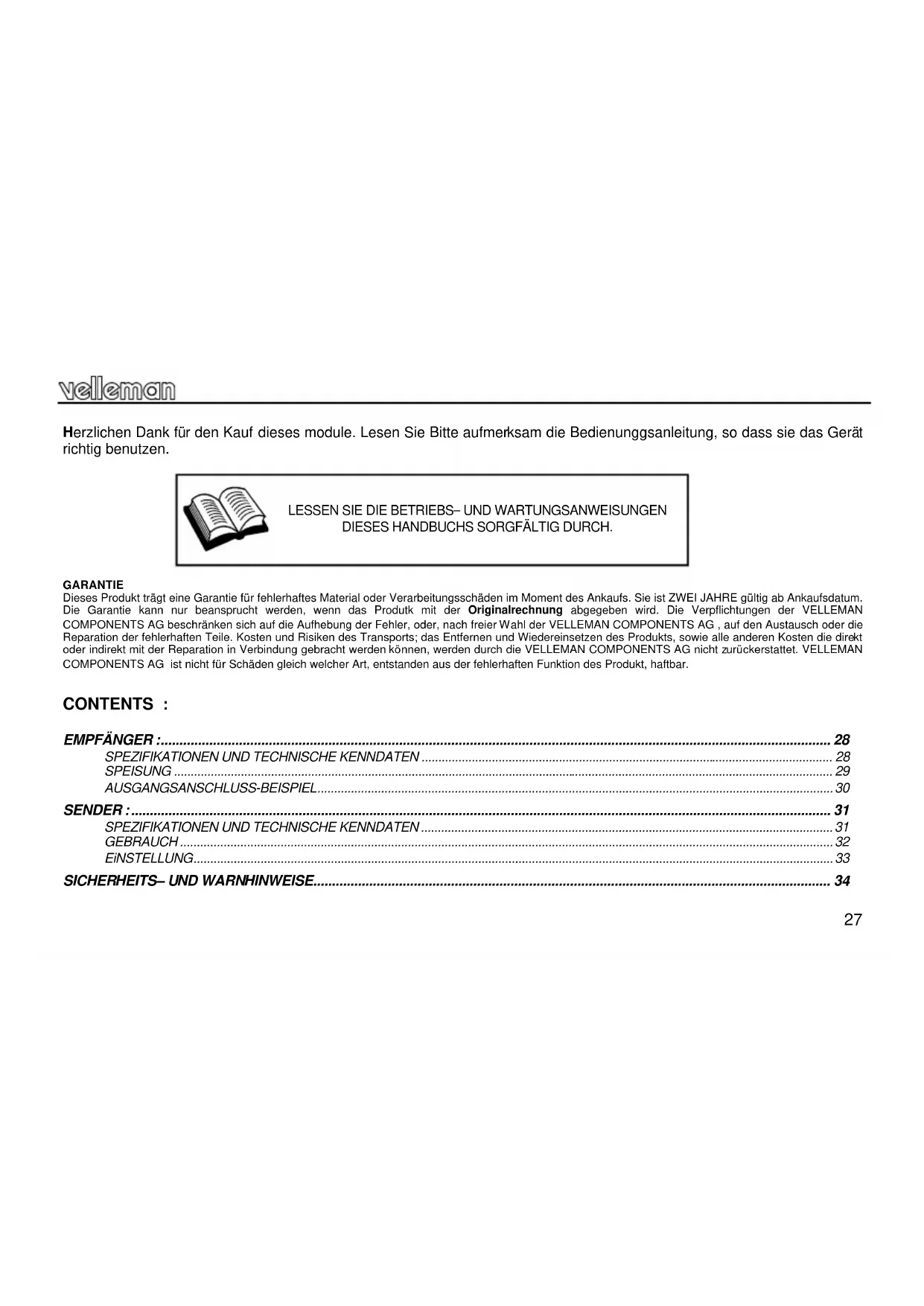

Herzlichen Dank für den Kauf dieses module. Lesen Sie Bitte aufmerksam die Bedienunggsanleitung, so dass sie das Gerät richtig benutzen.

LESSEN SIE DIE BETRIEBS- UND WARTUNGSANWEISUNGEN DIESES HANDBUCHS SORGFÄLTIG DURCH.
GARANTIE
Dieses Produkt trägt eine Garantie für fehlerhaftes Material oder Verarbeitungsschäden im Moment des Ankaufs. Sie ist ZWEI JAHRE gültig ab Ankaufsdatum. Die Garantie kann nur beansprucht werden, wenn das Produkt mit der Originalrechnung abgegeben wird. Die Verpflichtungen der VELLEMAN COMPONENTS AG beschränken sich auf die Aufhebung der Fehler, oder, nach freier Wahl der VELLEMAN COMPONENTS AG, auf den Austausch oder die Reparation der fehlerhaften Teile. Kosten und Risiken des Transports; das Entfernen und Wiedereinsetzen des Produkts, sowie alle anderen Kosten die direkt oder indirekt mit der Reparation in Verbindung gebracht werden können, werden durch die VELLEMAN COMPONENTS AG nicht zurückerstattet. VELLEMAN COMPONENTS AG ist nicht für Schäden gleich welcher Art, entstanden aus der fehlerhaften Funktion des Produkt, haftbar.
CONTENTS :
EMPFÄNGER : 28
SPEZIFIKATIONEN UND TECHNISCHE KENNDATEN 28
SPEISUNG 29
AUSGANGSANSCHLUSS-BEISPIEL....30
SENDER : 31
SPEZIFIKATIONEN UND TECHNISCHE KENNDATEN 31
GEBRAUCH 32
EINSTELLUNG....33
SICHERHEITS- UND WARNHINWEISE 34
SPEZIFIKATIONEN & TECHNISCHE DATEN
TECHNISCHE DATEN :
☑ 8 hochwertige Relaiskontakte, 5A/230Vac max.
☑ Relaisausgänge sind über VDRs vor Überspannung geschützt
☑ LED-Bestätigung auf jedem Relaiskontakt
SPEZIFIKATIONEN :
- Spannungsversorgung : 12Vac / 500mA

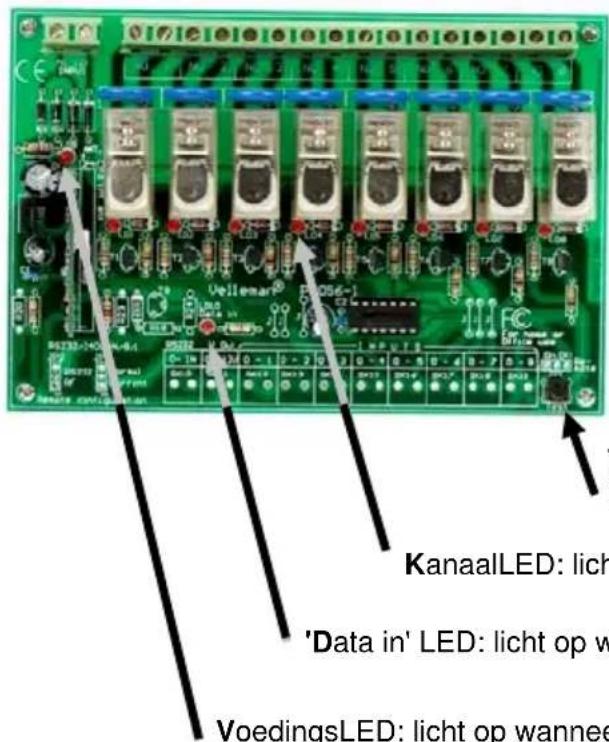

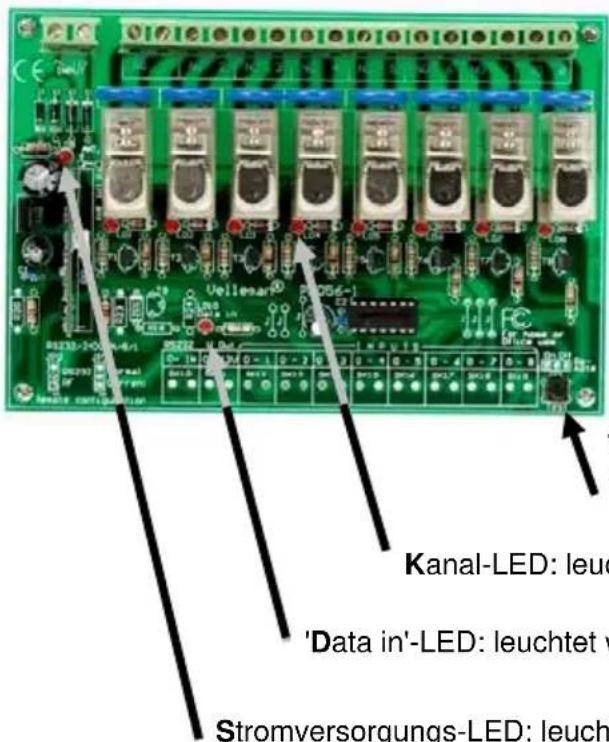

Test-Taste, jeder Druck auf die Taste schaltet das nächste Relais ein.
Kanal-LED: leuchtet wenn das entsprechende Relais eingeschaltet ist.
'Data in'-LED: leuchtet wenn die Karte ein Signal vom Sender
Stromversorgungs-LED: leuchtet wenn die Karte die genaue Stromversorgung empfängt.

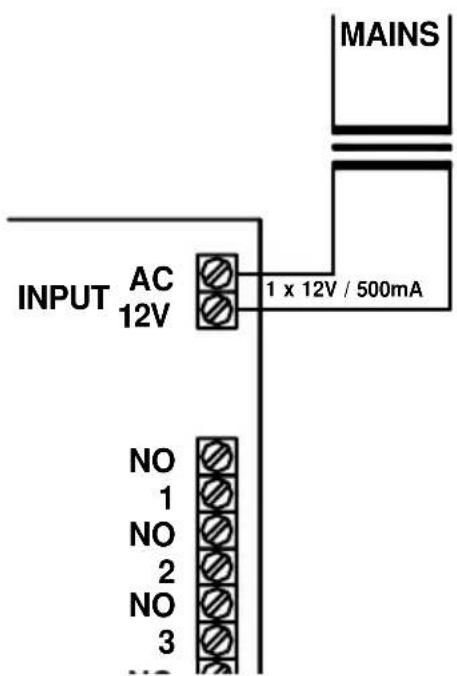

SPEISUNG


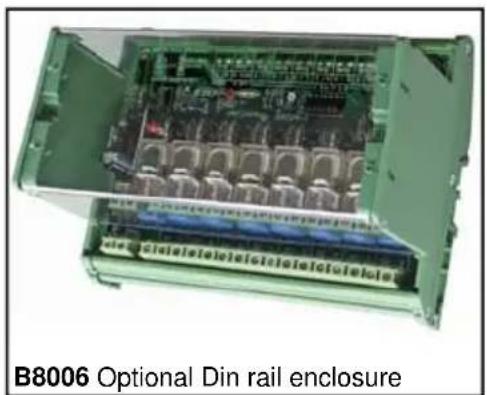

INPUT AC 12V 1 x 12V / 500mA NO 1 NO 2 NO 3 MAINSWählen Sie einen geeigneten Ort für die Installation der Einheit. Wahrscheinlich werden Sie die Einheit in der Nähe eines Sicherungskastens installieren. Ein geeignetes Gehäuse für DIN-Schienenmontage ist lieferbar (Bestellnummer B8006).

Die Abbildungen auf den nächsten Seiten zeigen Anschlussbeispiele mit verschiedenen Eingangsmö glichkeiten.

Achten Sie darauf, dass die Verkabelung den lokalen Sicherheitsvorschriften entspricht. Falls Zweifel bestehen, wenden Sie sich an einen qualifizierten Techniker!

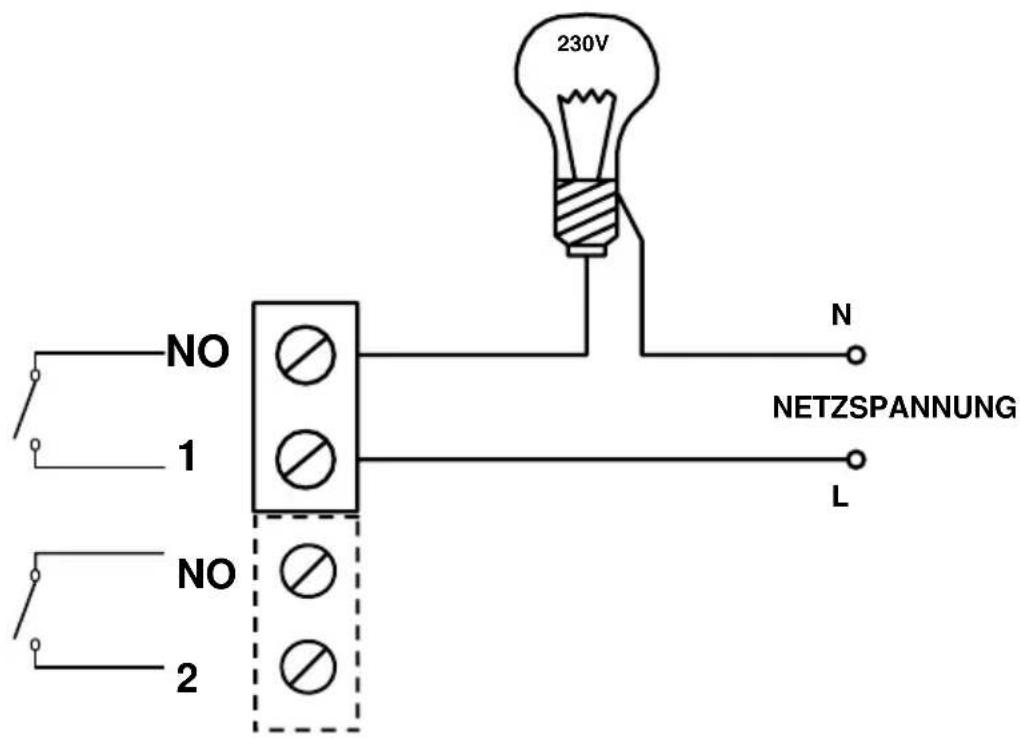

AUSGANGSANSCHLUSS-BEISPIEL
TECHNISCHE DATEN
☑ 8 Adressen ermöglichen die Anwendung verschiedener Empfänger
☑ 'Alles Lö schen'- Funktion
✓ 'Latching' oder 'Momentary'-Modus für jeden Ausgang
☑ Reichweite (ohne Hindernisse) bis zu 50m
Gummitastatur
SPEZIFIKATIONEN
• 8 codierte digitale Kanäle
• 433MHz-Betrieb
• LED-Funktion/Modusanzeige
• Stromversorgung : 3 AAA-Batterien (nicht mitgeliefert)
• Abmessungen : 150x58x23mm
• FCC-genehmigter ID-Code : NLO8058

Velleman Components N.v. erklärt, dass das Gerät VM118 den Grundanforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EG entsprechen und 1999/5/EC.
Für die völlig übereinstimmende Erklärung siehe :http://www.velleman.be/downloads/doC/declaration_VM118.pdf
GEBRAUCH

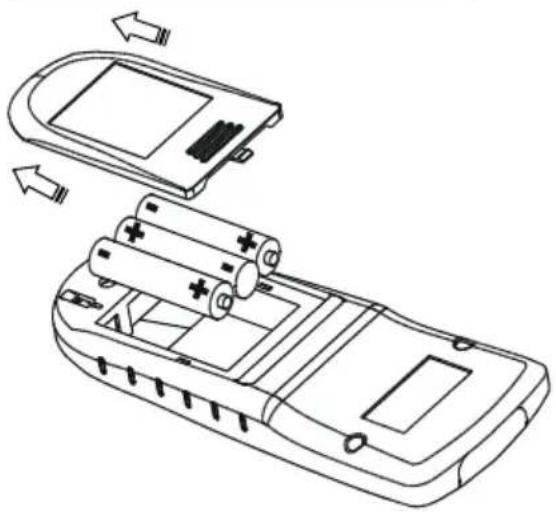

Legen Sie vor Gebrauch 3 x AAA-Batterien in das Batteriefach ein (Siehe Abbildung)

Anmerkung: Entsorgen Sie die leeren Batterien den nationalen und örtlichen Gesetzen entsprechend.

- Kanäle 1...8 können als 'Kippschalter' (ein/aus) oder als 'Impulskontakt' konfiguriert werden (siehe Konfiguration)
• Die LED-Anzeige wird kurz blinken wenn eine Taste eingedrückt wird. - Ein kurzer Druck auf die 'Shift'-Taste deaktiviert alle Relais
Bemerkung: Alle Einstellungen bleiben gespeichert, auch nachdem Sie die Batterie ersetzt haben.
KONFIGURATION
(1) Konfiguration des Relaisausgangs
Jedes Relais kann individuell als Wechselkontakt (EIN/AUS) oder Momentkontakt konfiguriert werden.
Halten Sie die 'Shift'-Taste gedrückt bis die LED der Fernbedienung aufleuchtet um den 'Set-up'-Modus zu öffnen. Drücken Sie danach die '1' -Taste um in den Einstellmodus des Ausgangs zu aktivieren.
√ Drücken Sie die Taste (1...8) um die Funktion eines Ausgangs zu ändern::
• LED blinkt einmal: Momentkontakt
• LED blinkt zweimal: Wechselkontakt
√ Drücken Sie danach wiederholt die 'Shift'-Taste bis die LED erlischt um den 'Set-Up'-Modus zu verlassen (*).
(2) Kartenadresse wählen (siehe S. 34):
Um verschiedene Einheiten in nächster Nähe ohne Störung betreiben zu können, muss jede Einheit eine einzigartige Adresse haben. 8 Adressen sind verfügbar, die Standardadresse ist 1
| Addr | LD5 ... LD8 |
| 1 | ●●●○ |
| 2 | ●●○● |
| 3 | ○○●● |
| 4 | ●○●● |
| 5 | ●○●○ |
| 6 | ●○○● |
| 7 | ●○○○ |
| 8 | ○●●● |
>>> Sorgen Sie dafür, dass Sie die Karte zuerst mit Strom versehen (siehe S. 29)!
Die jetzige Adresse überprüfen:
Halten Sie die 'Shift'-Taste gedrückt bis die LED aufleuchtet, um den Konfigurationsmodus zu öffnen.
Drücken Sie '2' um die aktuelle Adresse, Relais LEDs LD5... LD8, wiederzugeben (siehe Tabelle).
Drücken Sie danach wiederholt die 'Shift'-Taste bis die LED erlischt um den 'Set-Up'-Modus zu verlassen (*)
Die Adresse ändern :
Halten Sie die 'Shift'-Taste gedrückt bis die LED aufleuchtet, um den Konfigurationsmodus zu öffnen.
Drücken Sie '3' um die Adresse zu wechseln, wenn Sie eine Taste drücken (1..8), wird die Adresse der Fembedienung und der Relaiskarte (siehe Tabelle) geändert. Drücken
Drücken Sie danach wiederholt die 'Shift'-Taste bis die LED erlischt um den 'Set-Up'-Modus zu verlassen (*).
Verwenden Sie mehr als 1 Sender, so wiederholen Sie Punkt 2 und verwenden Sie den anderen Sender.
Achtung: Alle aktiven Karten reagieren auf diesen Befehl. Schalten Sie die Stromversorgung der Karten, deren Adresse unverändert bleiben soll, aus.
(*) BEMERKUNG: Das Gerät verlässt automatisch den 'Set-up'-Modus wenn während 15 Sek. keine Taste gedrückt wird.
HINWEIS: zum Standard-Kartenadresse 1 zurückkehren
Wenn Sie eine unbekannte Karte verwenden oder wenn der Sender nicht länger dieselbe Adresse der Karte hat, können Sie die Karte zu Adresse 1 forcieren.
Sorgen Sie dafür, dass Sie die Karte erst mit Strom versehen (sieh S. 29)!
Wie zu Adresse "1" forcieren?:
Halten Sie die 'Shift'-Taste gedrückt bis die LED aufleuchtet, um den Konfigurationsmodus zu aktivieren.
Drücken Sie '4' um die aktuelle Adresse zu 1 zu forcieren. LED LD8 auf die Karte muss leuchten.
Drücken Sie danach wiederholt 'shift' bis die LED erlischt um den 'set-up'-Modus zu verlassen (*).

Lassen Sie Reparaturen durch Fachleute erfolgen
Installieren Sie das Modul nicht in einer Umgebung mit stehendem oder fließ endem Wasser oder in einer sehr feuchten Umgebung
SICHERHEITSHINWEISE
Gehen Sie behutsam mit dem Modul um. Es fallen lassen, kann die Leiterplatte und das Gehäuse beschädigen.
Überschreiten Sie nie die in den technischen Daten erwähnten Eingangsgröß en.
■ Sicherheitsvorschriften können sich ändern, bitte beachten Sie die lokalen Vorschriften Ihres Landes.
■ Machen Sie sich mit allen Bedienungselement vertraut, wenn Sie mit diesem Gerät arbeiten.
Der von Ihnen gekaufte Bausatz ist aber für den Privatgebrauch konzipiert und nich für den Einsatz in Lebenserhaltenden oder
Reparatur unter Garantiebedingungen ist nur bei Vorlage des Kaufbeleges möglich.
