Producttype	Afstandsbediening voor 8-kanaals RF-ontvanger
Merk	Velleman
Model	VM118
Afmetingen (zender)	150 x 58 x 23 mm
Voeding (zender)	3 AAA-batterijen (1,5 V) niet inbegrepen
Voeding (ontvanger)	12 VAC / 500 mA
Werkfrequentie	433 MHz
Maximaal bereik	50 m (in open veld, zonder obstakels)
Aantal kanalen	8
Aantal adressen	8 (instelbaar)
Functies van relaisuitgangen	Momentcontact of omschakeling (aan/uit) configureerbaar
Speciale functie	Shift-toets om alle relais te deactiveren (All clear)
LED-indicatoren	Voeding, kanaal, data in, configuratiemodus
Montagetype ontvanger	DIN-rail (geschikte behuizing optioneel, ref. B8006)
Relaiscontacten	8 contacten, 5 A / 230 VAC max, met VDR-bescherming
Veiligheidsvoorschriften	Vermijd vocht, schokken, overschrijd de grenswaarden niet
Onderhoud	Reinigen met een droge doek, vervang lege batterijen
Garantie	2 jaar (met aankoopbewijs)
Certificering	FCC goedgekeurd, ID-code: NLO8058
Conformiteitsverklaring	Beschikbaar op www.velleman.be
Wegwerpbatterijen	Houd u aan de plaatselijke wetgeving voor recycling
Configuratie	Via zender, shift-toets ingedrukt houden + nummer
Configuratiemodus verlaten	Shift-toets of na 15 s inactiviteit

Veelgestelde vragen - VM118 VELLEMAN

Hoe configureer ik de uitgang van een relais in impulsmodus of omschakelaar?

Houd de shift-toets ingedrukt tot de LED van de zender gaat branden, druk dan op 1. Druk vervolgens op het kanaalnummer (1 tot 8): als de LED een keer knippert, is het een impulscontact; als hij twee keer knippert, is het een omschakelaar. Om af te sluiten, druk meerdere keren op shift tot de LED uitgaat.

Hoe wijzig ik het adres van de zender en ontvanger?

Houd shift ingedrukt tot de LED brandt, druk dan op 3. Druk daarna op een knop van 1 tot 8 om het nieuwe adres te selecteren (zie tabel in de handleiding). Om af te sluiten, druk meerdere keren op shift. Let op: als er meerdere ontvangers worden gebruikt, schakel dan de spanning uit van de ontvangers waarvan het adres ongewijzigd moet blijven.

Wat moet ik doen als de afstandsbediening niet meer werkt?

Controleer eerst de batterijen: plaats drie nieuwe AAA-batterijen met de juiste polariteit. Zorg ervoor dat de ontvanger van spanning is voorzien (12 VAC). Als het probleem aanhoudt, controleer dan of het adres van de zender overeenkomt met dat van de ontvanger. U kunt de ontvanger dwingen naar adres 1 (zie volgende vraag).

Hoe dwing ik de ontvanger naar adres 1?

Schakel de ontvanger in. Houd op de zender shift ingedrukt tot de LED brandt, druk dan op 4. De LED LD8 van de ontvanger moet gaan branden. Verlaat de configuratiemodus door meerdere keren op shift te drukken tot de LED uitgaat.

Welk type batterijen moet ik gebruiken voor de zender?

De zender gebruikt 3 AAA-batterijen (LR03) van 1,5 V. Deze zijn niet inbegrepen. Houd u aan de polariteit zoals aangegeven in het compartiment. Gooi lege batterijen om ecologische redenen weg volgens de plaatselijke regelgeving.

Wat is het bereik van de afstandsbediening?

Het maximale bereik is 50 meter in open veld (direct zicht zonder obstakels). Muren, metalen apparaten of radiostoringen kunnen deze afstand verminderen.

Kan ik meerdere ontvangers gebruiken met één zender?

Ja, op voorwaarde dat alle ontvangers zijn geconfigureerd met het zelfde adres als de zender. Het is ook mogelijk om meerdere zenders met één ontvanger te gebruiken door ze verschillende adressen toe te wijzen (8 adressen beschikbaar).

Hoe test ik de goede werking van de ontvanger?

De ontvanger heeft een testknop: elke druk activeert het volgende relais (cyclus). De kanaal-LED's gaan branden wanneer het bijbehorende relais is geactiveerd. De Data in-LED gaat branden bij ontvangst van een signaal van de zender. De voedings-LED geeft aan dat de kaart correct van spanning is voorzien.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Overschrijd nooit de grenswaarden (5 A / 230 VAC). Installeer de ontvanger op een plaats beschermd tegen vocht en waterspatten. Vermijd schokken en ruwe behandeling. Reparaties moeten worden uitgevoerd door gekwalificeerd personeel. Deze module is niet bedoeld voor levensondersteunende systemen.

Hoe maak ik de afstandsbediening schoon?

Gebruik een zachte, droge doek om de zender en ontvanger schoon te maken. Gebruik geen chemische of schurende producten. Verwijder de batterijen voor een langdurige reiniging. Het batterijcompartiment moet droog blijven.

GEBRUIKSAANWIJZING VM118 VELLEMAN

Hartelijk dank voor de aanschaf van deze module. Lees de gebruiksaanwijzing aandachtig, zodat u het apparaat op de juiste manier gebruikt.

LEES DE GEBRUIKS - EN ONDERHOUDSAANWIJZINGEN VAN DE HANDLEIDING ZORGVULDIG DOOR.

WAARBORG

Dit produkt is gewaarborgd wat betreft gebreken in materialen en vakmanschap op het ogenblik van de aankoop en dit gedurende een periode van TWEE JAAR vanaf de aankoop. De waarborg geldt enkel indien het produkt voorgelegd wordt samen met het origineel aankoop bewijs. De verplichtingen van VELLEMAN COMPONENTS N.V. beperken zich tot het herstellen van defecten of, naar vrije keuze van VELLEMAN COMPONENTS N.V., tot het vervangen of herstellen van defecte onderdelen. Kosten en risico's van transport; het wegnemen en terugplaatsen van het produkt, evenals om het even welke andere kosten die rechtstreeks of onrechtstreeks verband houden met de herstelling, worden niet door VELLEMAN COMPONENTS N.V. vergoed. VELLEMAN COMPONENTS N.V. is niet verantwoordelijk voor schade van gelijk welke aard, veroorzaakt door het falen van een product.

INHOUD :

ONTVANGER : 12

KENMERKEN & SPECIFICATIES....12

VOEDING 13

AANLSUITINGSVOORBEELD VOOR DE UITGANG....14

ZENDER : 15

KENMERKEN & SPECIFICATIES....15

GERBUIK....16

INSTELLING....17

VEILIIGHEIDSAANWIJZINGEN EN WAARSCHUWINGEN.... 18

KanaalLED: lich 'Data in' LED: licht op w VoedingsLED: licht op wannee

ONTVANGER:

EIGENSCHAPPEN

☑ 8 hoogwaardige relaiscontacten, 5A/230Vac max.
☑ relaisuitgangen onderdrukken pieken d.m.v. VDRs
☑ bevestiging via LED op ieder relaiscontact

TECHNISCHE GEGEVENS

• voeding: 12Vac / 500mA

Testknop, elke druk op deze knop brengt het volgende relais in werking.

KanaalLED: licht op wanneer het overeenstemmende relais actief is.

'Data in' LED: licht op wanneer de kaart een signaal van de zender ontvangt.

VoedingsLED: licht op wanneer de kaart de juiste voeding krijgt.

VOEDING

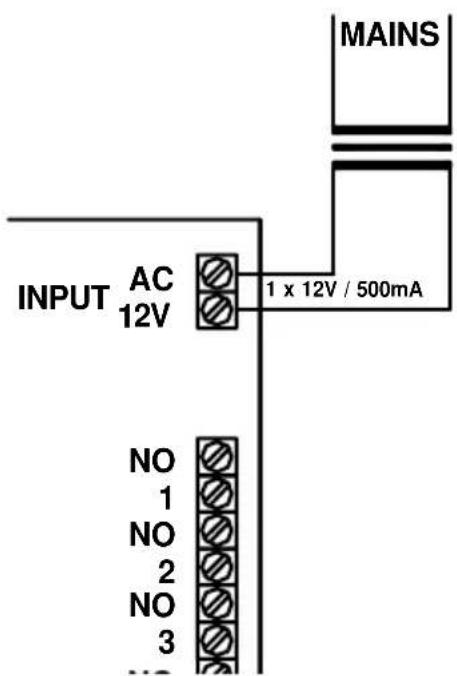

INPUT AC 12V 1 x 12V / 500mA NO 1 NO 2 NO 3 MAINS

Kies een geschikte locatie voor de installatie van de unit. Waarschijnlijk zult u de unit installeren in de nabijheid van een zekeringkast. Een geschikte behuizing voor DIN-rail montage is leverbaar, zodat de unit op een nette en veilige wijze kan ingebouwd worden (ordercode B8006).

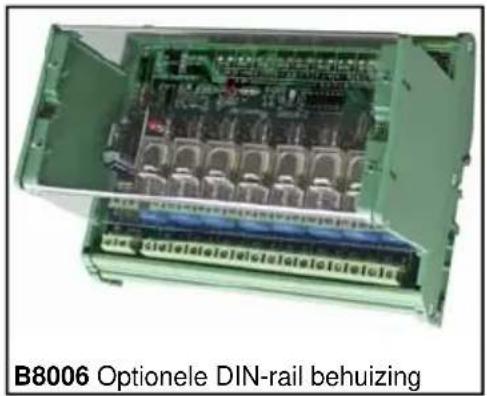

B8006 Optionele DIN-rail behuizing

De figuren op de volgende pagina's tonen u één van de verschillende mogelijkheden voor het aansluiten van de ingangen

Zorg ervoor dat de montage en aansluiting voldoet volgens de geldende veiligheidsvoorschriften. Bij twijfel, raadpleeg een vakman!

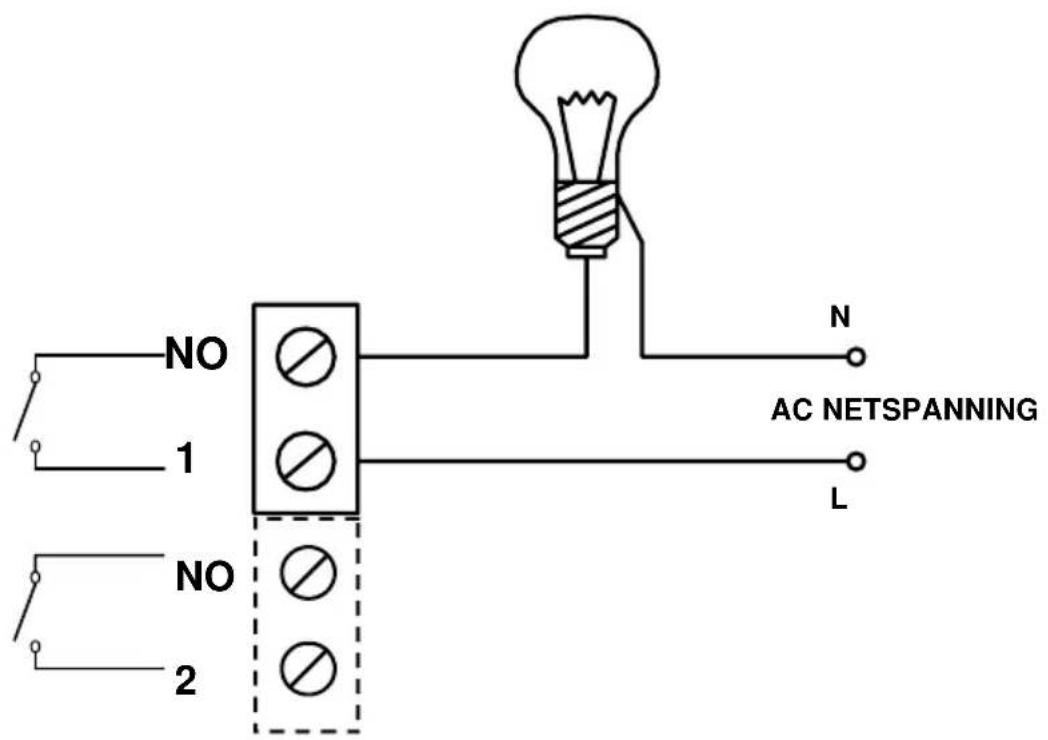

AANSLUITINGSVOORBEELD VOOR DE UITGANG

NO 1 NO 2 N AC NETSPANING L

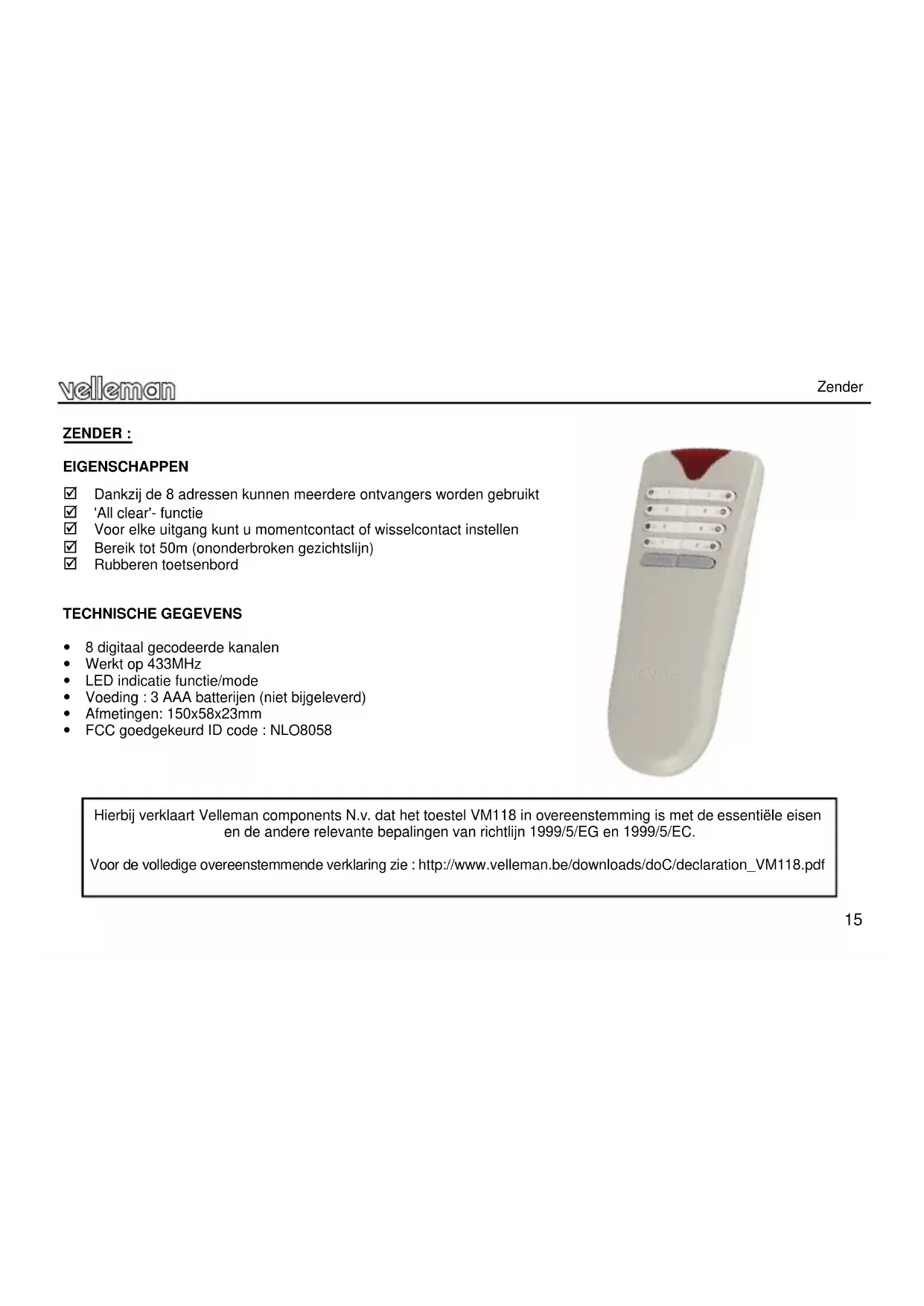

ZENDER :

EIGENSCHAPPEN

☑ Dankzij de 8 adressen kunnen meerdere ontvangers worden gebruikt
☑ 'All clear'- functie
☑ Voor elke uitgang kunt u momentcontact of wisselcontact instellen
☑ Bereik tot 50m (ononderbroken gezichtslijn)
Rubberen toetsenbord

TECHNISCHE GEGEVENS

• 8 digitaal gecodeerde kanalen
- Werkt op 433MHz
• LED indicatie functie/mode
• Voeding : 3 AAA batterijen (niet bijgeleverd)
• Afmetingen: 150x58x23mm
• FCC goedgekeurd ID code : NLO8058

Hierbij verklaart Velleman components N.v. dat het toestel VM118 in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG en 1999/5/EC.

Voor de volledige overeenstemmende verklaring zie : http://www.velleman.be/downloads/doC/declaration_VM118.pdf

GEBRUIK

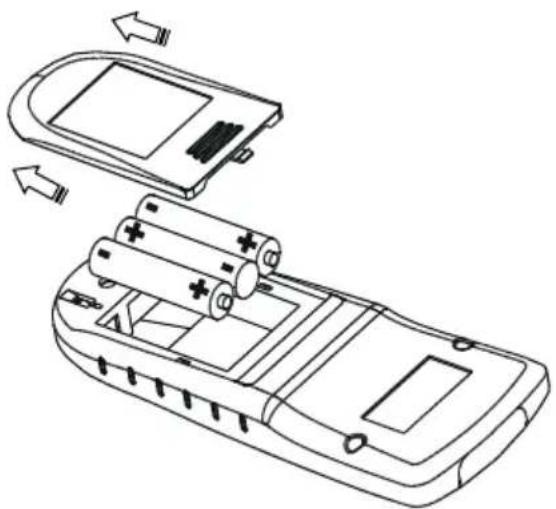

Plaats drie AAA batterijen in de batterijhouder (zie figuur)

Opmerking : Respecteer de nationale en lokale wetten wanneer u lege batterijen weggooit.

• Kanalen 1...8 kunnen als wisselcontact (on/off) of als momentcontact worden ingesteld (zie configuratie).
• De indicatie LED licht eventjes op wanneer u een knop indrukt.
• Druk kort op de shift toets om alle relais uit te schakelen.

Opmerking: Alle instellingen blijven opgeslagen na vervanging van de batterij.

CONFIGURATIE

(1) Configuratie van de relaisuitgangen

Elk relais kan afzonderlijk geconfigureerd worden om te werken als wisselcontact (ON/OFF) of als momentcontact.

Houd 'shift' ingedrukt tot de LED op de afstandsbediening oplicht om aan te geven dat de instelmode is geactiveerd. Druk vervolgens op '1' om de instelmode voor de uitgang te activeren:

Druk op een knop (1...8) om de functie van een desbetreffende uitgang te wijzigen:

• LED knippert 1 x : momentcontact.

• LED knippert 2 x : wisselcontact.

Om de instelmode te verlaten, moet u herhaaldelijk 'shift' indrukken tot de LED dooft (*).

(2) Configuratie van het kaartadres (zie blz 18)

Om ervoor te zorgen dat meerdere afstandsbedieningen op geringe afstand van elkaar kunnen werken zonder storing, heeft elke afstandsbediening een eigen adres nodig. Er zijn 8 adressen beschikbaar, standaard is adres 1 ingesteld.

Addr	LD5 ... LD8
1	●●●○
2	●●○●
3	○○●●
4	●○●●
5	●○●○
6	●○○●
7	●○○○
8	○●●●

Zorg ervoor dat de voeding van de kaart is aangesloten (zie blz. 13)!

Het huidige adres controleren:

Houd 'shift' ingedrukt tot de LED oplicht om om aan te geven dat de instelmode is geactiveerd.
Druk op '2' om het huidige adres weer te geven. De relais LEDs LD5... LD8 geven dit adres weer (zie tabel).
Om de instelmode te verlaten, moet u herhaaldelijk 'shift' indrukken tot de LED dooft (*).

Het adres wijzigen:

Houd 'shift' ingedrukt tot de LED oplicht om om aan te geven dat de instelmode is gactiveerd.
Druk op '3' om het adres te wijzigen, wijzig het adres van de afstandsbediening en de relaiskaart door op een knop te drukken (1..8) (zie tabel).
Om de instelmode te verlaten, moet u herhaaldelijk 'shift' indrukken tot de LED dooft (*).

Gebruikt u meer dan één zender, herhaal punt 2 en gebruik de andere zender.

Opgelet: Alle actieve kaarten reageren op dit bevel. Sluit de voeding af op die kaarten waarvan het adres ongewijzigd moet blijven.

(*) OPMERKING: Het toestel verlaat automatisch de instelmode wanneer er gedurende 15 sec. geen enkele knop wordt ingedrukt.

TIP: Terugkeren naar het standaard kaartadres 1

Wanneer u een onbekende kaart gebruikt of wanneer de zender niet langer hetzelfde adres als de kaart heeft, kan u de kaart naar adres 1 dwingen.

Zorg ervoor dat de voeding van de kaart is aangesloten (zie blz. 13)!

Hoe naar adres "1" dwingen:

Houd 'shift' ingedrukt tot de LED oplicht om aan te geven dat de instelmode is geactiveerd.
Druk '4' om het huidige adres naar 1 te dwingen. LED LD8 op de kaart moet oplichten.

Om de instelmode te verlaten, moet u herhaaldelijk 'shift' indrukken tot de LED dooft.

Reparaties mogen uitsluitend uitgevoerd worden door vakkundige personen.

Installeer de module niet op plaatsen met staand of stromend water of in ruimtes met een te hoge vochtigheidsgraad. Binnengebruik enkel!

VEILIGHEIDSAANWIJZINGEN

Vermijd een ruwe behandeling. Stoten of laten vallen kunnen ernstige schade aanbrengen.
■ Overschrijdt nooit de opgegeven veiligheidswaarden in de specificaties.
Vermits de veiligheid vereisten verschillen van plaats tot plaats, dient U ervoor te zorgen dat Uw montage voldoet aan de plaatselijke geldende vereisten.
■ Zorgt ervoor dat u met alle bedieningselementen vertrouwd raakt, wanneer U met het toestel zal werken.
Velleman modules zijn niet geschikt voor gebruik in of als gedeelte van systemen welke levensfuncties in stand houden of systemen welke gevaarlijke situaties van gelijk welke aard kunnen veroorzaken.

Herstelling onder garantie is enkel mogelijk met aankoopbewijs.
