BEDIENUNGSANLEITUNG VM161 VELLEMAN
-1- 12VDC-Eingang
-2-ROTER Ausgang (3A DC max.)
-3- GRUNER Ausgang (3A DC max.)
4- BLAUER Ausgang (3A DC max.)
-5-Antenne
-6-Wiedergabe der Farbe
Descripción
-1- Entrada 12VCC
-2-Salida ROJA (3A CC max.)
-3-Salida VERDE (3A CC max.)
4- Salida AZUL (3A CC max.)
-5- Antena
-6- visualizacion del color
Montieren Sie das Gerät nicht in der Naze von anderen elektronischen Geräten oder Metallgegenständen. Ziehen Sie die Antenne gerade!
No instale el aparato circa de others aparatos electronicu o objetos metalicos. Enderece la antenna!

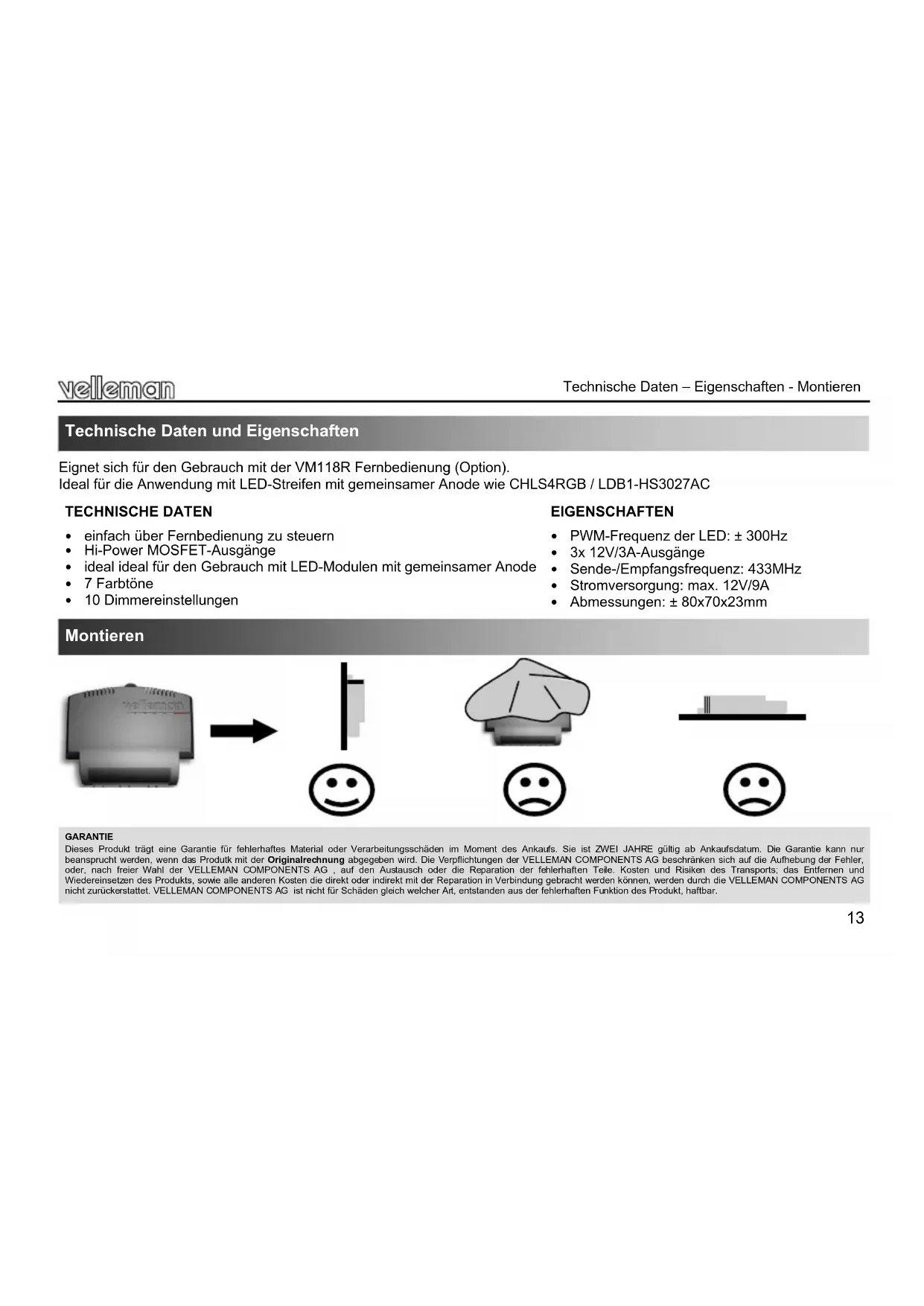

Technische Daten und Eigenschaften
Eignet sich für den Gebrauch mit der VM118R Fernbedienung (Option).
Ideal for die Anwendung mit LED-Streifen mit gemeinsamer Anode wie CHLS4RGB / LDB1-HS3027AC
TECHNISCHE DATEN
- einfach über Fernbedienung zu steuern
Hi-Power MOSFET-Ausgange - ideal ideal für den Gebrauch mit LED-Modulen mit gemeinsamer Anode
7 Farbtone
10 Dimmereinstellungen
EIGENSCHAFTEN
- PWM-Frequency der LED: ± 300Hz
3x 12V/3A-Ausgange - Sende-/Empfangsfrequency: 433MHz
Stromversorgung: max. 12V/9A
Abmessungen: ± 80x70x23mm

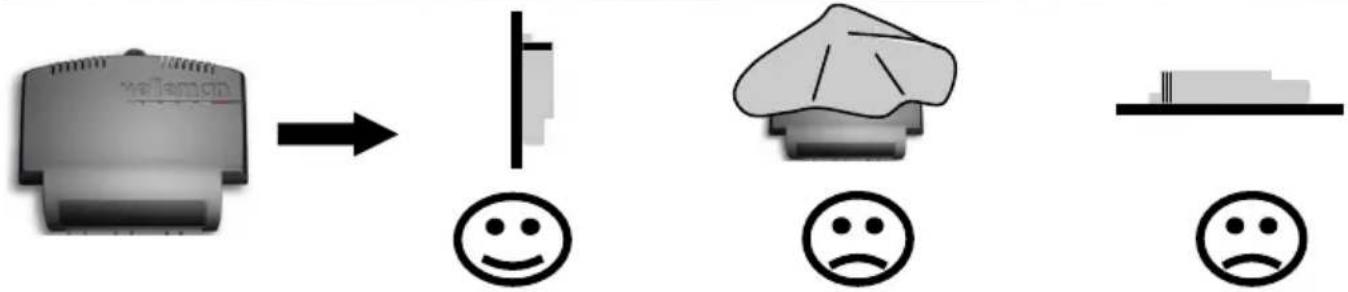

Montieren
GARANTIE
Dieses Produkt tragt eine Garantie fur fehlerhaftes Material oder Verarbeitungsschaden im Moment des Ankaufs. Sie ist ZWEI JAHRE güll ab Ankaufsdatum. Die Garantie kann nur beanspruchten werden, wenn das Produkt mit der Originalrechnung abgegeben wird. Die Verpflichtungen der VELLEMAN COMPONENTS AG beschranken sich auf die Aufhebung der Fehler, oder, nach freiher Wahl der VELLEMAN COMPONENTS AG, auf den Austausch oder die Reparation der fehlerhaften Teile. Kosten und Risiken des Transports; das Entfemen und Wiedereinsetzen des Produkts, sowie alle anderen Kosten die direkt oder indirect mit der Reparation in Verbindung gebracht werden können, werden durch die VELLEMAN COMPONENTS AG nicht zurückerstattet. VELLEMAN COMPONENTS AG ist nicht für Schäden gleich welcher Art, entwickelten aus der fehlerhaften Funktion des Produkt, haftbar.

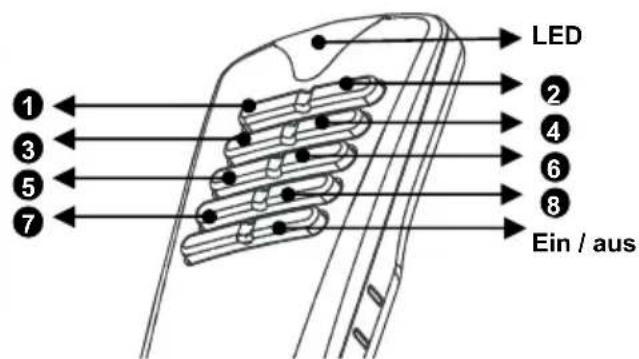

Die Fernbedienung konfigurieren
- Verbinden Sie zuerst den RGB LED-Streifen mit dem Controller VM161 (siehe Seite 2).
- Legen Sie 3 × AAA-Batterien in die Fernbedienung.

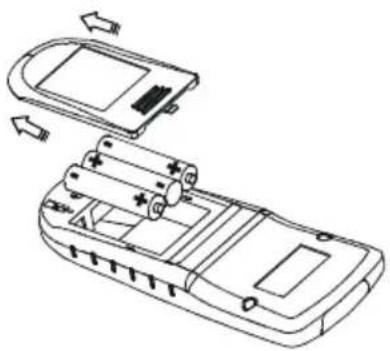

Legen Sie die Batterien in das Batteriefach ein (siehe Abb.) und schlie3 Sie das Batteriefach.
Bemerkung: Respektieren Sie die örtlichen
Umweltvorschriften hinsichtlich der Entsorgung von
Bemerkung: Die Einstellungen bleiben nach Entfernung der Batterien in der Fernbedienung gespeichert.
-
Erste Konfiguration der Fernbedienung fur Anwendung mit dem VM161 Controller.
-
Halten Sie den EIN/AUS-Schalter gedrückt bis die LED leuchtet.
- Drucken Sie kurz Taste 1.
- Drucken Sie kurz Taste 8. Die LED leuchtet kurz.
- Drücken Sie zwei Mal den EIN/AUS-Schalter, um die Einstellungen zu bestätigten. Die LED erlischt.
4. Die Fernbedienung in VM161 Controller programmieren
Schalten Sie alle VM161 Controller, die auf die Fernbedienung reagieren müssen, ein. Schalten Sie alle anderen Controller aus.
- Halten Sie den EIN/AUS-Schalter gedrückt bis die LED leuchtet.
- Drucken Sie kurz Taste 3. Die LED blinkt 3 Mal.
Wahlen Sie eine Adresse zwischen 1 und 8. Drücken Sie damit kurz die entsprechende Taste.
- Drücken Sie zwei Mal den EIN/AUS-Schalter, um die Einstellungen zu bestätigten. Die LED erlischt.

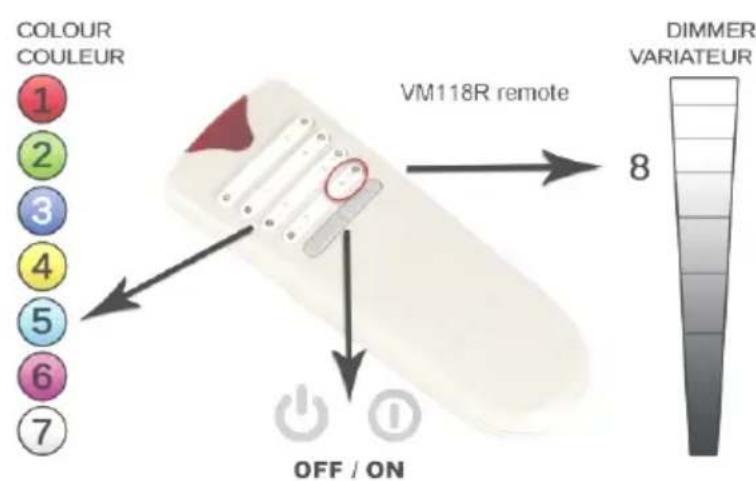

Anwendung
Wahlen Sie die Farbe mit Taste 1...7 aus.
1:rot
2: grün
3:blau
4:gelb
5: hellblau
6:rosa
7:wei
Halten Sie Taste 8 gedrückt, um den Ausgang zu dimmen.
Die Dimmrichtung ändert sich, sobald Sie die Taste loslassen.
Especificaiones ycharacteristicas
Lassen Sie Reparaturen durch Fachleute erfolgen
Installieren Sie das Modul nicht in einer Umgebung mit stehendem oder fließendem Wasser oder in einer sehr feuchten Umgebung.
Gehen Sie behutsam mit dem Modul um. Es fallen lessen, kann die Leiterplatte und das Gehäuse beschädigen.
■ Überschreiben Sie nie die in den technischen Daten erwähnten Eingangsgrößen.
■ Sicherheitsvorschriften können sichändem,itte beachten Sie die lokalen Vorschriften Ihres Landes.
Machen Sie sich mit allen Bedienungselement vertraut, wenn Sie mit diesen Gerät arbeiten.
Der von Ihnen gkaute Bausatz ist aber fur den Privatgebrauch konziert und rich fur den Einsatz in Lebenserhaltenden oder Lebensrettenden Systemen oder unter auergewohnlichen Umweltbedingungen (Ex-systeme) geinet.
