MODE D'EMPLOI VM161 VELLEMAN
Graduateur couleur flexibles LED 10
Farbdimmer fur LED-module 13
Dimmer color paramericanoLEDflexibles 16




velleman
Description
-1- 12V DC input
-2- RED output (3A DC max.)
-3- GREEN output (3A DC max.)
4- BLUE output (3A DC max.)

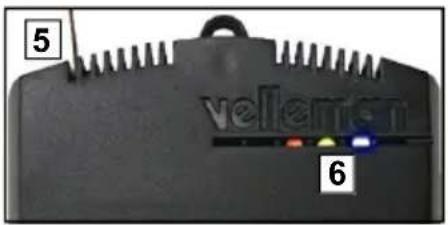

-5- Antenna
-6-Colour preview
Beschrijving
N'installer pas l'appareil à proximé d'autres apparèils Electroniques ou d'objets metalliques. Rajustez l'antenne.

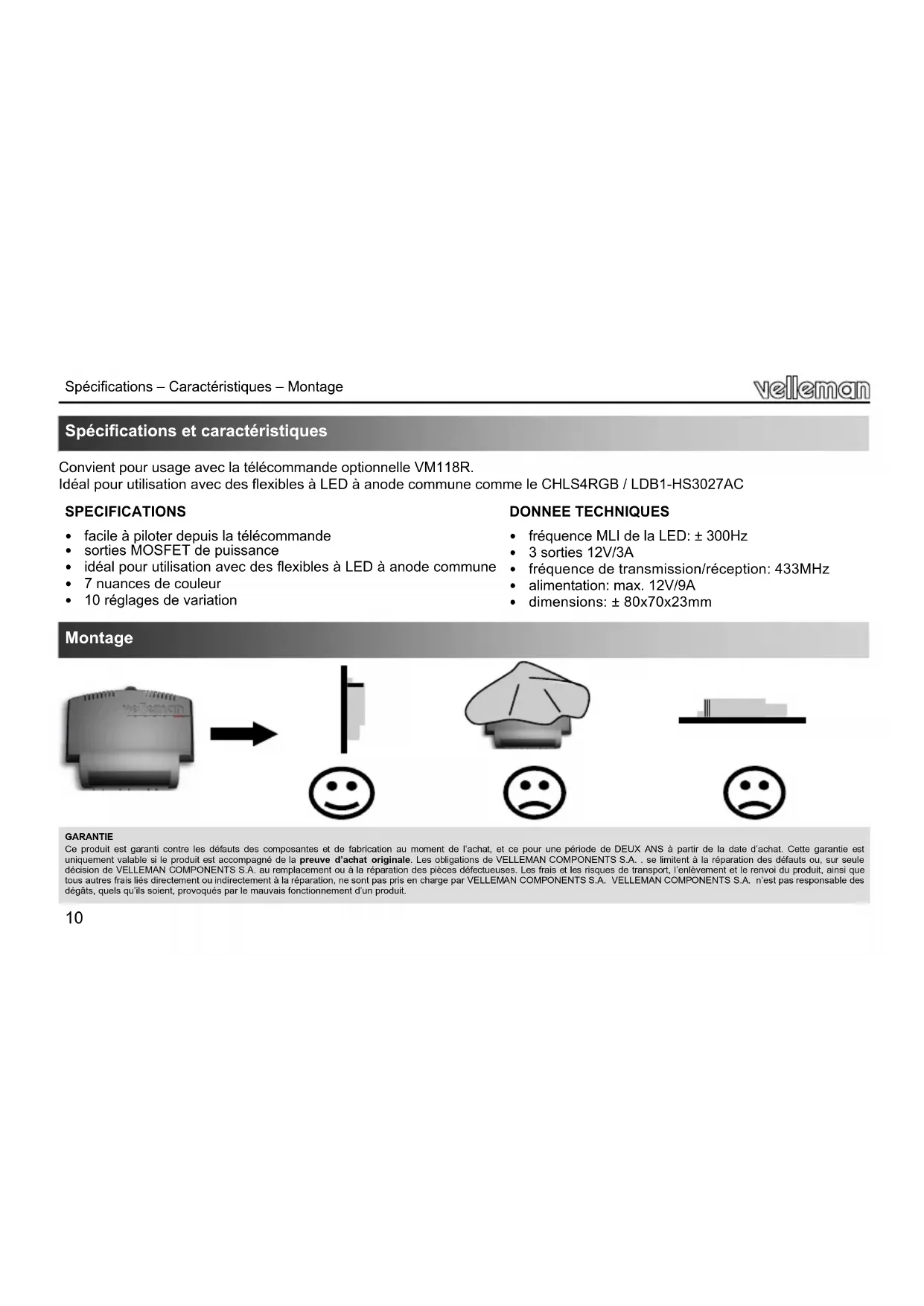

Spcifications et caractéristiques
Convient pour usage avec la télécommande optionnelle VM118R.
Idéal pour utilisefaction avec des flexibles a LED a anode commune comme le CHLS4RGB / LDB1-HS3027AC
SPECIFICATIONS
- facile à piloter depuis la télécommande
sorties MOSFET de puissance - idéal pour utilisation avec des flexibles à LED à anode commune
7 nuances de couleur
10 réglages de variation
DONNEE TECHNIQUES
fréquence ML de la LED: ± 300Hz
3 sorties 12V/3A
fréquence de transmission/reception: 433MHz
- alimentation: max. 12V/9A
- dimensions: ± 80x70x23mm

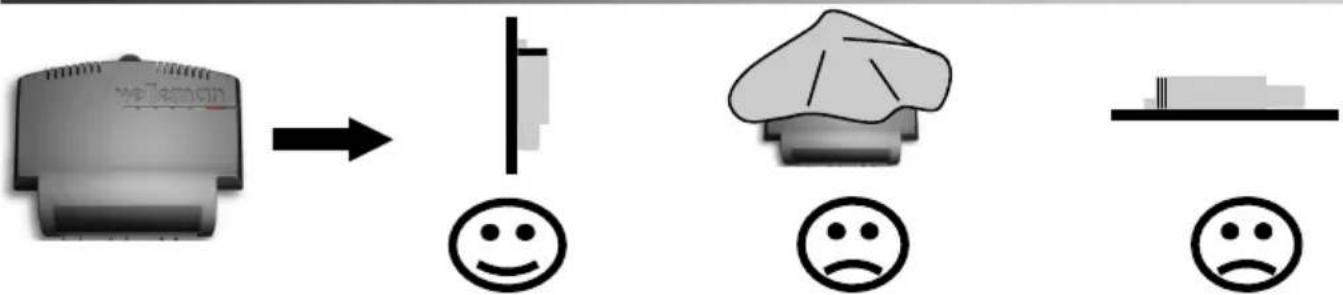

Montage

GARANTIE
Ce produit est garanti contre les defauts des composantes et de fabrication au moment de l'achat, et ce pour une periode de DEUX ANS à partir de la date d'achat. Cette garantie est unquivalent valable si le produit est accompagne de la preuve d'achat originale. Les obligations de VELLEMAN COMPONENTS S.A., se limitent à la réparation des défauts ou, sur seule décision de VELLEMAN COMPONENTS S.A. au remplacement ou à la réparation des pièces défectueuses. Les frais et les risques de transport, l'enlevement et le renvoi du produit, ainsi que tous autres frais liés directement ou indirectement à la réparation, ne sont pas pris en charge par VELLEMAN COMPONENTS S.A. VELLEMAN COMPONENTS S.A. n'est pas responsable des dégats, quels quils soient, provoques par le mauvais fonctionnement d'un produit.
Configuration de la télécommande
- Connectez d'abord le flexible RGB au contrôleur VM161. Voyez en page 2.

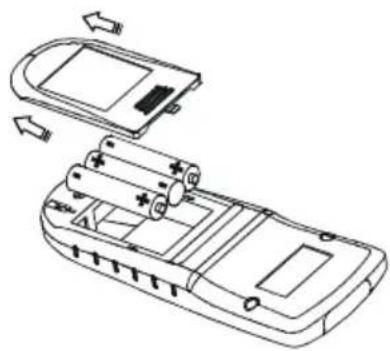

- Insérez 3 piles R03 dans la télécommande.

Insérez les piles dans la télécommande comme illustré et reférmez le compartment des piles.

gées.
Remarque: Il convient de respecter la reglementation locale relative à la protection de l'environnement lors de la mise au rebut de piles usa

Remarque: La configuration reste en mémoire après avoir retire les piles.
-

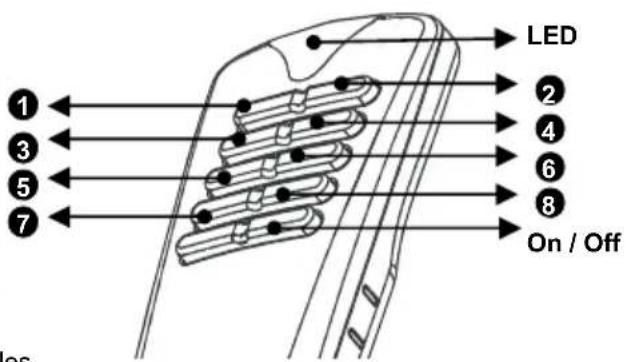

Première configuration de la télécommande pouremploi avec le contrôleur VM161.
-
Maintenez enfoncé le bouton marche/arrêt jusqu'à la LED s'allume.
Enoncez brievement le bouton 1. - Enoncez brievement le bouton 8. La LED clignote 1 fois.
-
Enforcez le bouton marche/arrêt à deux reprises pour confirmer la configuration. La LED s'éteint.
-
Programmation de la télécommande dans le contrôleur VM161.
Veillez a ce que tous les contrôleurs VM161 devant reagir à la télécommande soient allumés. Éteignez ceux qui ne doivent pas réagir.
- Maintenez enfoncé le bouton marche/arrêt jusqu'à la LED s'allume.
- Enoncez brievement le bouton 3. La LED clignote 3 fois.
- Sélectionnez une adresse entre 1 et 8 en,enfantant le bouton correspondant.
- Enoncez le bouton marche/arrêt à deux reprises pour confirmer la configuration. La LED s'éteint.

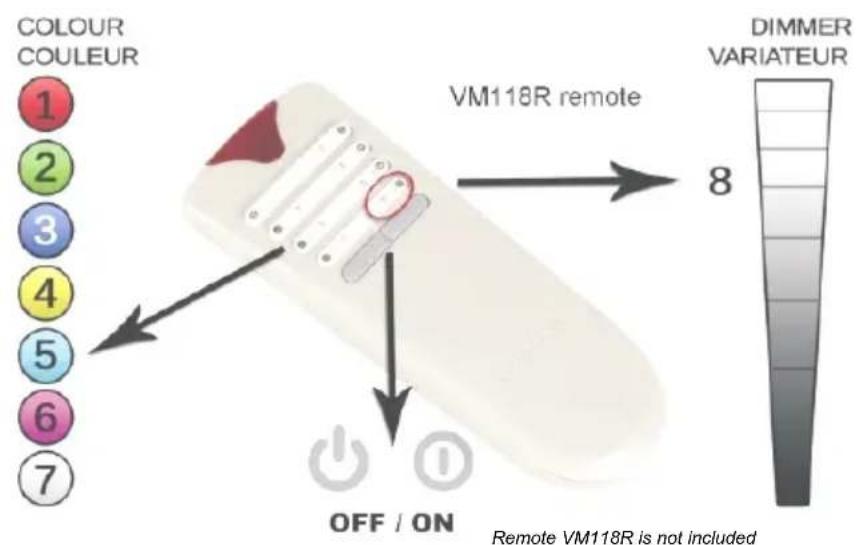

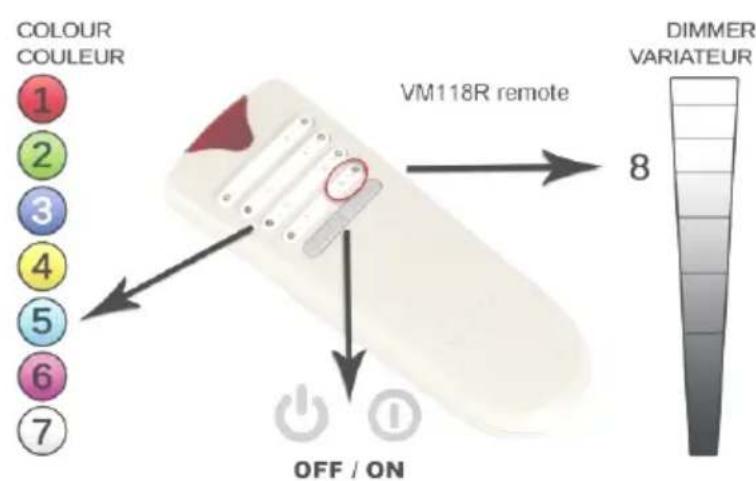

Emploi

Selectionnez la couleur en,enfantant le bouton 1...7.
1: rouge
2:vert
3:bleu
4:jaune
5:bleu clair
6:rose
7:blanc
Maintenez enforcé le bouton 8 pour faire varier la sortie.
La direction de variation est inversée lors du relachement du bouton.
All repairs should be executed by qualified technicians. Toute réparation doit être exécutée par du personnel qualifié.
Evitez l installation de ce module a proximite deau courante ou dormante ou a une endroit avec un taux dhumidite trop elevé.
Evitez les manipulations brutes. Un chute pourrait endommager le boitier ou les plaque et pourrait causer des defaults.
Ne jamais exceder les valeurs limites de protection indiquées dans les specifications.
Etant donne que les exigences en matière de sécurité variant d'un lieu à l'autre, vous nevez vous assurer que vous montage satisfait aux exigences.
Familiarisez-vous avec tous les réglages et indications de l'appareil afin de faciliter l'opération.
Les modules Velleman ne conviennent pas pour une utilisation dans ou comme parties de systèmes servant à assurer des fonctions de survie ou des systèmes pouvant entraîner des situations dangereuses, de chaque nature qu'elles soient.
