HRA500IP - Estación de acoplamiento ROADSTAR - Manual de uso y guía de instrucciones gratis

Tipo de producto	Radio despertador con estación de acoplamiento para iPod/iPhone/iPad, radio FM y mando a distancia
Marca	ROADSTAR
Modelo	HRA500IP
Alimentación eléctrica	CA 230 V ~ 50 Hz
Pila del mando a distancia	1 x CR2032
Batería de memoria de radio	1 x CR2032 (en el compartimento previsto)
Potencia de salida	2 x 2 Watt
Banda FM	87.5 – 108 MHz
Impedancia de auriculares	8 – 32 ohmios, conector estéreo 3,5 mm
Conectividad	Estación de acoplamiento para iPod/iPhone/iPad, entrada AUX IN (3,5 mm), toma de auriculares (3,5 mm)
Pantalla	LCD con indicadores de modo, frecuencia, hora, alarma, etc.
Funciones principales	Reloj, alarma (iPod/radio/zumbador), snooze, sleep, radio FM (manual/automática, 20 presintonías), dock iPod, AUX IN, ecualizador (EQ), X-Bass, ajuste de brillo (4 niveles)
Mando a distancia	Infrarrojos, alcance aprox. 5 m, pilas CR2032
Antena	Antena FM de cable en la parte trasera
Seguridad	Doble aislamiento, no abrir la carcasa, no exponer a la humedad ni a la lluvia
Mantenimiento y limpieza	Limpiar el aparato con un paño suave y seco
Compatibilidad	Certificado « Made for iPod, iPhone, iPad »

Preguntas frecuentes - HRA500IP ROADSTAR

¿Cómo ajustar el reloj?

En modo de espera, mantenga presionado el botón Clock/Display hasta que la hora parpadee. Use los botones Tune/Clk+ y Tune/Clk- para elegir 12 o 24 h, luego presione Play/Pause para confirmar. Ajuste las horas, luego los minutos de la misma manera, y confirme con Play/Pause.

¿Cómo ajustar la alarma?

En modo de espera, presione el botón Alarme durante unos segundos. La hora de alarma parpadea. Use Tune/Clk+ o Tune/Clk- para ajustar las horas, luego presione Play/Pause para pasar a los minutos. Una vez ajustados los minutos, confirme. Luego elija la fuente (iPod, radio o zumbador) y el nivel de sonido.

¿Cómo usar la función Snooze?

Cuando suene la alarma, presione el botón Snooze. La alarma se detiene durante 5 minutos y luego vuelve a sonar. Esta función se puede repetir durante una hora. El icono SNOOZE se muestra.

¿Cómo memorizar una emisora de radio?

Sintonice la emisora deseada, luego presione el botón Preset/Menu del mando a distancia. Use Preset Up o Preset Down para elegir una ubicación (1-20), luego presione nuevamente Preset/Menu para confirmar. El aparato memoriza hasta 20 emisoras.

¿Cómo conectar un iPod, iPhone o iPad?

Coloque el dispositivo Apple firmemente en el conector en la parte superior de la estación. Encienda el dispositivo, luego presione Function hasta seleccionar el modo iPod. La reproducción comienza automáticamente o puede usar los botones de control.

¿Cómo cargar la batería del iPod a través de la estación?

La carga se realiza automáticamente cuando el iPod está conectado, ya sea en espera o encendido. La batería se carga al 80 % en aproximadamente una hora y completamente después de unas horas. Evite el modo TUNER durante la carga para reducir interferencias.

¿Cómo usar la entrada AUX IN?

Conecte un dispositivo de audio externo (reproductor MP3, etc.) a la entrada AUX IN (3,5 mm) en la parte trasera de la estación con un cable adecuado. Presione Function hasta que aparezca AUX en la pantalla. Ajuste el volumen con la rueda o el mando a distancia. El cable no está incluido.

¿Cómo ajustar el ecualizador (EQ)?

En el mando a distancia, presione el botón EQ para desplazarse por los ajustes predefinidos de sonido (Bass, Treble, etc.). Cada presión cambia el tono. El icono EQ se muestra en la pantalla.

¿Cómo usar la función Sleep?

Presione el botón Sleep del mando a distancia para ajustar una duración de 90, 80, 70... hasta 10 minutos. El aparato se apaga automáticamente después del tiempo elegido. Puede seleccionar la fuente (radio, iPod o AUX) antes de activar el sleep.

¿Cómo reemplazar la pila del mando a distancia?

Abra el compartimiento de pilas en la parte trasera del mando a distancia. Reemplace la pila usada por una pila nueva tipo CR2032 respetando la polaridad (+/-). Cierre la tapa. Si el alcance disminuye, reemplace la pila.

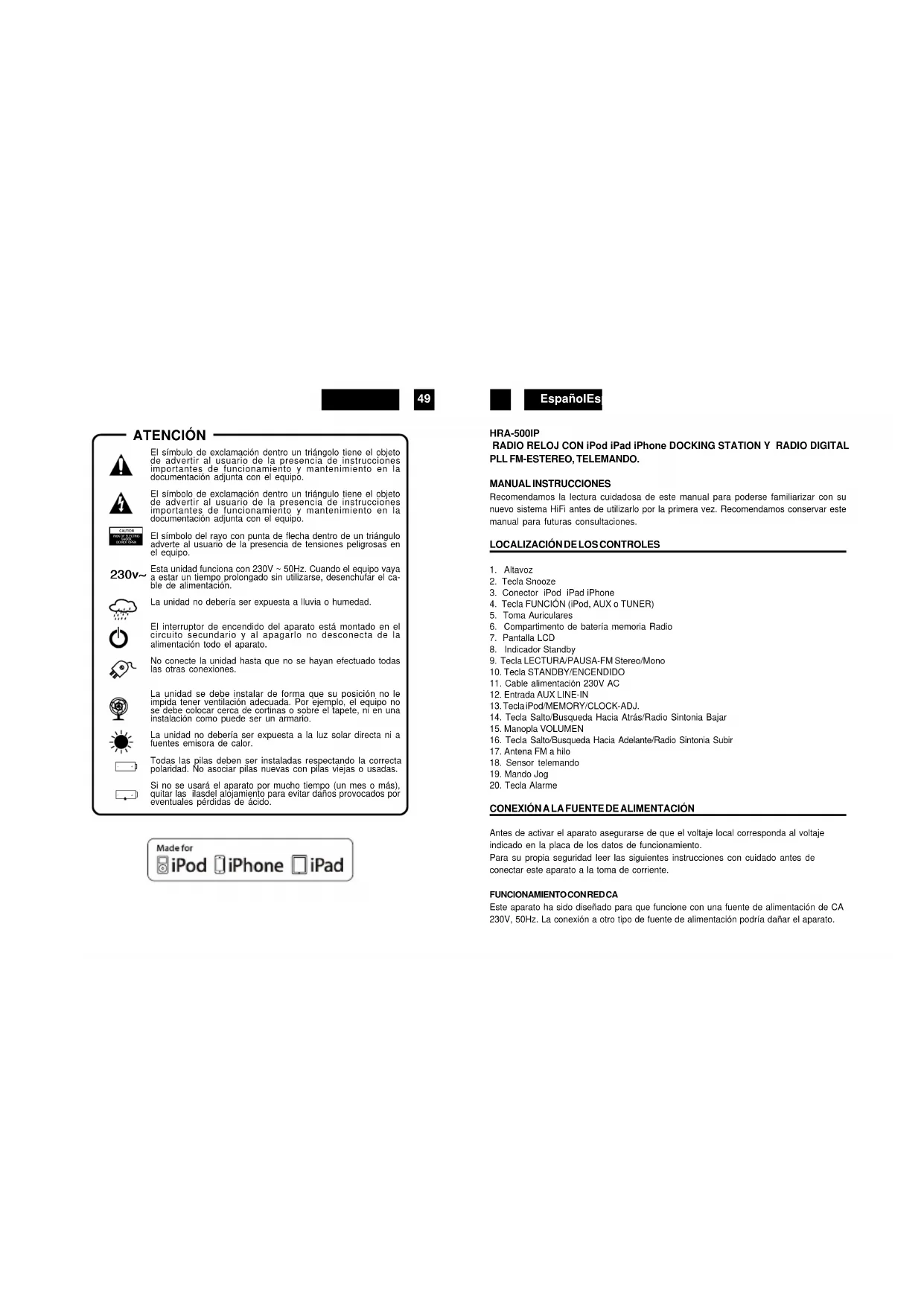

MANUAL DE USUARIO HRA500IP ROADSTAR

Manual de instrucciones

El símbulo de exclamación dentro un triángolo tiene el objeto de advertir al usuario de la presencia de instrucciones importantes de funcionamiento y mantenimiento en la documentación adjunta con el equipo.

El símbolo de exclamación dentro un triángulo tiene el objeto de advertir al usuario de la presencia de instrucciones importantes de funcionamiento y mantenimiento en la documentación adjunta con el equipo.

El símbolo del rayo con punta de flecha dentro de un triángulo adverte al usuario de la presencia de tensiones peligrosas en el equipo.

230v\~

Esta unidad funciona con 230V \~ 50Hz. Cuando el equipo vaya a estar un tiempo prolongado sin utilizarse, desenchufar el cable de alimentación.

La unidad no debería ser expuesta a lluvia o humedad.

El interruptor de encendido del aparato está montado en el circuito secundario y al apagarlo no desconecta de la alimentación todo el aparato.

No conecte la unidad hasta que no se hayan efectuado todas las otras conexiones.

La unidad se debe instalar de forma que su posición no le impida tener ventilación adecuada. Por ejemplo, el equipo no se debe colocar cerca de cortinas o sobre el tapete, ni en una instalación como puede ser un armario.

La unidad no debería ser expuesta a la luz solar directa ni a fuentes emisora de calor.

Todas las pilas deben ser instaladas respectando la correcta polaridad. No asociar pilas nuevas con pilas viejas o usadas.

Si no se usará el aparato por mucho tiempo (un mes o más), quitar las ilasdel alojamiento para evitar daños provocados por eventuales pérdidas de ácido.

Made for

iPod iPhone iPad

EspañolEs

HRA-500IP

RADIO RELOJ CON iPod iPad iPhone DOCKING STATION Y RADIO DIGITAL PLL FM-ESTEREO, TELEMANDO.

MANUAL INSTRUCCIONES

Recomendamos la lectura cuidadosa de este manual para poderse familiarizar con su nuevo sistema HiFi antes de utilizarlo por la primera vez. Recomendamos conservar este manual para futuras consultaciones.

LOCALIZACIÓN DE LOS CONTROLES

1. Altavoz

2. Tecla Snooze

3. Conector iPod iPad iPhone

4. Tecla FUNCIÓN (iPod, AUX o TUNER)

5. Toma Auriculares

6. Compartimento de batería memoria Radio

7. Pantalla LCD

8. Indicador Standby

9. Tecla LECTURA/PAUSA-FM Stereo/Mono

10. Tecla STANDBY/ENCENDIDO

11. Cable alimentación 230V AC

12. Entrada AUX LINE-IN

13. TeclaiPod/MEMORY/CLOCK-ADJ.

14. Tecla Salto/Busqueda Hacia Atrás/Radio Sintonia Bajar

15. Manopla VOLUMEN

16. Tecla Salto/Busqueda Hacia Adelante/Radio Sintonia Subir

17. Antena FM a hilo

18. Sensor telemando

19. Mando Jog

20. Tecla Alarme

CONEXIÓN A LA FUENTE DE ALIMENTACIÓN

Antes de activar el aparato asegurarse de que el voltaje local corresponda al voltaje indicado en la placa de los datos de funcionamiento.

Para su propia seguridad leer las siguientes instrucciones con cuidado antes de conectar este aparato a la toma de corriente.

Este aparato ha sido diseñado para que funcione con una fuente de alimentación de CA 230V, 50Hz. La conexión a otro tipo de fuente de alimentación podría dañar el aparato.

Atención

Para prevenir las descargas eléctricas desconectar la clavija antes de remover la tapa. No emplear las partes utilizables en el interior. Dirigirse al personal de un centro de servicios calificado.

Precauclones de Seguridad

No exponer el aparato a la lluvia o a la humedad.

Fuente de Alimentación Principal: solamente CA 230V 50 Hz - CA

Este símbolo significa que este aparato está doblemente aislado. No se requiere una conexión a tierra.

ALIMENTACION

Remover cuidadosamente el aparato de la caja, conservar el embalaje para un uso futuro. Leer cuidadosamente estas instrucciones antes del uso.

Conexiones

Conectar el altavoz derecho a la toma derecha y el altavoz izquierdo a la toma izquierda. Conectar el cable de alimentación a 230V, 50 Hz. Extienda la antena de FM a fijo en la parte posterior del aparato (17).

Funcionamiento

Cuando el equipo vaya a estar un tiempo prolongado sin utilizarse, desenchufar el cable de alimentación.

INSTALACIÓN BATERÍA

Instalar una baterías del tipo CR-2032 en el compartimento batería del mando a distancia y volver a colocar la tapa.

SUSTITUCIÓN BATERÍA

Cuando la batería se descarga, el

CHANGE OF BATTERY 50000 BATTERY COMPARTMNT OPEN/CLOSE

funcionamiento a distancia del mando a distancia se reduce por lo tanto tendrá que sustituir la bateria.

Nota: Para mantener la precisión y una vida duradera del transmisor, non pulsar más de dos Botones al mismo tiempo.

Si el mando a distancia no se utilizará por un período de tiempo prolongado, extraer la batería para prevenir posibles pérdidas de ácido.

EspañolEs

USOCORRECTODELMANDO A DISTANCIA

Apuntar el mando a distancia hacia el Sensor remoto (10).

Las funciones de los botones del mando a distancia son las mismas de los correspondientes controles del aparato principal.

Cuando el mando a distancia se encuentre en un ambiente con una iluminación muy fuerte, el rendimiento del telemando de rayos infrarrojos se podría dañar, causando un funcionamiento poco atendible.

La distancia máxima efectiva para el funcionamiento del mando a distancia es de aproximadamente 5 metros.

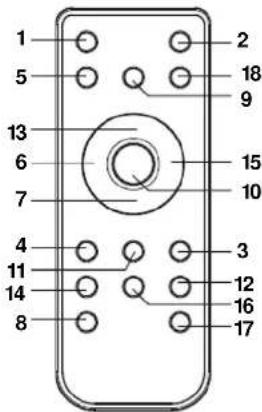

TELEMANDO

1. Tecla de ESPERA (STANDBY)

2. Tecla de SILENCIO (MUTE)

3. Tecla PRESELECCIONESRADIO (SUBIR)

4. Tecla PRESELECCIONES RADIO (BAJAR)

5. Tecla luz de fondo

6. Tecla Salto/Busqueda Hacia Atrás/Radio Sintşonia Bajar

7. Tecla Display

8. Tecla VOLUMEN Bajar

9. Tecla FUNCION

10. Tecla Snooze/iPod enter

11. Tecla Presélection Radio/Menu

12. Tecla REPEAT

13. Tecla PLAY/PAUSE (sólo en iPod)

14. Tecla EQ

15. Tecla Botón Salto/Busqueda Hacia Adelante/Radio Sintonia Subir

16. Tecla baixo

17. Tecla VOLUMEN subir

18. Tecla SLEEP BUTTON

AJUSTE DEL RELOJ

1 2 5 18 9 13 6 15 7 10 4 3 11 12 14 16 8 17

En modo STANDBY :

1. Pulse y mantenga pulsado el botón CLOCK/DISPLAY (13) hasta que la hora cambia al modo de 12-hora relampagueando.

1. Pulse la tecla TUNE/CLK+ o TUNE/CLK- (16,14) para ajustar al modo 12 o 24 horas.
2. Pulse la tecla PLAY/PAUSE/FM (9) de nuevo, la cifra de la hora relampagueará en el display. Pulse SKIP/TUNE SEARCH (subir, bajar) (16,14) para ajustar las horas.
3. Pulse la tecla PLAY/PAUSE/FM (9) una vez más, la cifra de MINUTO relampagueará en el display. Pulse la tecla TUNE/CLK+ o TUNE/CLK- (16,14) para ajustar el horario.

1. Después de haber ajustado la hora, pulsar la tecla ALARM en el aparato (20) por algunos segundos, "00:70" aparecerán en el display, y la cifra de la hora relampagueará.

1. Pulsar TUNE/CLK+ o TUNE/CLK- (subir, bajar) (16,14) para ajustar.
2. Pulsar la tecla PLAY/PAUSE/FM (9) de nuevo, la cifra del MINUTO relampagueará en el display, pulsar TUNE/CLK+ o TUNE/CLK- (subir, bajar) (16,14) para ajustar.
3. Pulsar una vez más la tecla PLAY/PAUSE/FM (9) para confirmar el horario y programar el horario de encendido (TIMER ON).

1. Después de haber ajustado "TIMER ON", "Volume Alarme" aparece sobre el display, pulsar TUNE/CLK+ o TUNE/CLK- (subir, bajar) (16,14) para ajustar.

EspañolEs

1. Ahora "Memoria Stacion Radio" aparece en el display relampagueando, ajustar pulsando las teclas TUNE/CLK+ o TUNE/CLK- (16,14) (subir, bajar).

1. Pulsar la tecla PLAY/PAUSE/FM (9) de nuevo, el indicador "Volume Buzzer" del Temporizador alarma aparecerá sobre el display relampagueando, ajustar el volumen del Temporizador (alto o bajo) pulsando las teclas TUNE/CLK+ o TUNE/CLK- (16,14).

1. Cada estado sobre será anulado si ninguna tecla es comprimida durante 7segundos.
2. Después de haber ajustado "ALARME ON" y "ALARME OFF", el aparato se encenderá automáticamente al horario de "TIMER ON", el aparato se apagará al horario de "TIMER OFF".

1. Pulse la secuencia de tecla ALARM para seleccionar la alarma deseada (si el iPod, radio o Buzzer).
2. En la pantalla aparecerá un pequeño icono con el símbolo de alarma elegido.

NOTA: Si se establece la "alarma con el iPod / iPhone y iPad o ninguno de ellos está conectado a 'el conector adecuado, la unidad automáticamente accionar el timbre. Para desactivar la "alarma, pulse ALARM y el 'icono de la alarma desaparecerá de la pantalla.

FUNCIONES SNOOZE

Cuando la alarma sonará, prmendo SNOOZE I 'alarma se desactivará durante 5 minutos y la pantalla mostrará el símbolo SNOOZE: Esta operación se puede repetir durante la duración de una hora.

FUNCIONES SLEEP (CON EL TELEMANDO)

1. Si queréis dormirvos con la música, pulsar la tecla SLEEP.
2. Podéis seleccionar entre los modos de TUNER, CD/MP3, USB, SD/MMC, iPod o AUX en la modalidad Función Sleep para escuchar la música por 90, 80, 70 hasta 10 minutos antes que se apague automáticamente.

CONTROLO EQ (ECUALIZADOR)

EQ muestra el tono de sonido actual.

Cuando se pulsa la tecla EQ, la tonalidad del sonido cambiará dependiendo de cómo se han ajustado los tonos altos y bajos.

SELECIÓN DE LA FUNCIÓN

1. Pulsar la tecla FUNCTION en el aparato (12) o el telemando (9) para seleccionar la función deseada.

RADIO FM

USO

- Pulsar el botón STANDBY (10) para encendir el aparato.

EspañolEs

• Seleccionar TUNER (Radio) con el botón de Función (4).
• Sintonizar la estación radio deseada usando el control Sintonización en el aparato o en el telemando siguiendo las instrucciones de la sección de abajo..
• Ajustar el VOLUMEN al nivel deseado usando las teclas VOLUMEN + y -(21,8) en el telemando o con la manopla Volumen - / + en el aparato (15).
• Para apagar el aparato, pulsar el interruptor STANDBY (10).

SINTONÍA MANUAL/AUTOMÁTICA

• Para sintonizar una estación apriete y libere las teclas Sintonización.
• Para activar la sintonía automática, apriete y mantenga apretadas por más de 2 segundos las teclas Sintonía TUNE/CLK+ o TUNE/CLK- (16,14). La unidad de búsqueda automáticamente la primera estación disponible en condiciones de recibir con suficiente potencia y se detiene en esta estación.

SINTONÍA AUTOMÁTICA

• Asegúrese de que la antena de FM se conecta a la parte trasera.
• Pulsando los botones de ajuste TUNE/CLK + o TUNE/CLK - (16,14) durante aproximadamente un segundo. La radio explorará automáticamente las señales más fuertes de radio. La pantalla mostrará la frecuencia en MHz de FM.
• La radio dejará de escanear cuando una señal fuerte.
• Repita este procedimiento hasta que la emisora se encuentra.

Note: Como la sintonía automática depende de la intensidad de la señal del transmisor, los transmisores de la señal débil algunas veces son saltadas. En casos del género, usar la sintonía manual para encontrar los transmisores débiles.

De otra parte, con una señal muy fuerte, la radio se podría parar primera que la regulación optimal de la estación radio sea alcanzada. Sintonizar manualmente para conseguir una mejor recepción.

MEMORIZACIÓN DE ESTACIONES PRESELECCIONADAS (CON EL TELEMANDO)

Es posible memorizar hasta 20 estaciones radio en la memoria.

Para memorizar las estaciones preseleccionadas:

• Pulsar la tecla STANDBY(8) en la unidad principal.
• Seleccionar TUNER (Radio) con el botón de Función (4).
• Sintonizar la estación radio deseada usando el control Sintonización.

- Presionar la tecla Preset/Menu (11) en la unidad principal.

- Seleccionar la posición con los botones PRESET-UP or PRESET-DN en el mando (3,4) entre 10 segundos.

- Repita las operaciones arriba indicadas hasta que hayan sido programadas todas las estaciones deseadas.

Español

5

PARA ESCUCHAR UNA ESTACIÓN PRESELECCIONADA (solamente telemando)

• Seleccionar TUNER (Radio) con el botón de Función (21).
• Presiona los botones PRESET UP or PRESET DN (3,4) en el telemando para seleccionar la estación deseada hasta la estación deseada aparece en la pantalla.
• También puede seleccionar la emisora girando la perilla de volumen / Tune (15) sobre la "unidad.

RECEPCIÓN FM & FM ESTÉREO

• El sonido estereofonico es posible cuando la estación FM sintonizada está transmitiendo en estéreo.
• Cuando se sintonice una señal FM, el indicador (((ST.))) aparecerá en el display.
• Cuando las señales son débiles y la recepción está perturbada, a menudo es preferable recibir un programa mono. Presionar la tecla Play / Pause (9). La recepción estará menos perturbada.

ANTENA

- Para la recepción FM, se encuentra incorporada en la parte derecha del aparato el hilo de la antena FM (17). Mover el hilo hasta cuando se alcance la mejor recepción. Se puede conectar una antena a cable.

FUNCTION iPod / iPad / iPhone

En modalidad STANDBY:

1. Insertar firmemente el lector de iPod en el alojamiento de iPod en la parte superior del aparato.
2. Pulsar STANDBY en el aparato o en el mando de distancia para encender el aparato. Pusar la tecla FUNCIÓN en el aparato o sobre el mando de distancia para seleccionar la modalidad iPod, el indicador iPod aparecerá en el display.

Con el aparato en modalidad iPod:

1. Insertar PLAY/PAUSE una vez para iniciar la lectura del iPod. Regular el volumen girando la manopla de VOLUMEN alto/bajo.

Español

1. Pulsar PLAY/PAUSE una vez para parar la lectura de la pieza actual. Para retomar la lectura del disco, pulsar la tecla PLAY/PAUSE de nuevo.
2. Para saltar hacia adelante o atrás las piezas, pulsar TUNE/CLK+ o TUNE/CLK-(16,14) para seleccionar la pieza deseada.

Con el aparato en modalidad iPod MENU:

1. Cuando el aparato está en modalidad iPod, pulsar una vez la tecla PRESET/MENU dal telemando el aparato entra en modalidad iPod MENU.
2. Pulsar SKIP/TUNER SEARCH (SU o GIÙ) para entrar en el menù del álbum deseado. a. Pulsar SKIP/TUNER SEARCH (arriba/abajo) en el aparato o en el mando de distancia para buscar el contenido actual en cadas menú de álbum.
3. Pulsar SELECT dal telemando por confermar.

Como cargar al lector iPod por el aparato:

1. El lector iPod tiene a una batería interior. Ella necesitará ser cargada cuando el iPod no es usada por un po de tiempo.
2. Podéis cargar al lector iPod atravieso el aparato automáticamente, en modalidad STANDBY o POWER ON

Nota:

1. La batería del lector iPod se carga durante una hora de 80% y se carga completamente después de algunas horas. Si lo cargáis durante la lectura impiegherà más tiempo.
2. Es mejor no cargar en modalidad TUNER. Podría interferir con la recepción.

Nota:

1. Siempre podéis controlar al lector iPod del aparato principal, del telemando o del lector iPod mismo cuando el aparato se encuentra en modalidad "iPod" o "iPod MENU".
2. El lector iPod tiene que siempre estar firmemente enclavado y de modo STANDBY para evitar daños al aparato y al iPod.

MUTE (DEL TELEMANDO)

1. Presionar la tecla Mute (2) en el telemando para bajar immediatamente el volumen del sonido. MUTE aparece en el display.
2. Presionar Mute nuevamente per volver al nivel de volume anterior.

AURICULARES

Este aparato acepta auriculares estéreo (no incluidos) con una clavija de 3.5 mm y una impedancia mayor o igual a 8 Ohmio.

Los altavoces se desactivarán automáticamente cuando se conectarán los auriculares a la TOMA AURICULARES (18).

LECTURA AUX IN

La entrada AUX IN se encuentra en el reverso del aparato (12). Usar un cable con jack estéreo de 3.5mm para conectar el aparato audio externo a la entrada LINE IN.

1. Para seleccionar la función AUX IN, pulsar repetidamente la tecla FUNCIÓN en el aparato o en el telemando hasta que AUX aparece en el display.

2. Pulsar las teclas VOLUMEN para regular el nivel de salida.

Nota: El cable LINE IN no es incluido en la confección.

MUTE (DEL TELEMANDO)

1. Presionar la tecla Mute (2) en el telemando para bajar immediatamente el volumen del sonido. MUTE aparece en el display.
2. Presionar Mute nuevamente per volver al nivel de volume anterior.

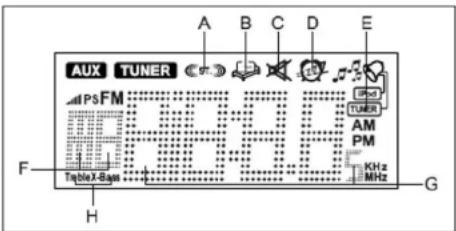

PANTALLALCD

AUX TUNER PsFM F TableX-Bags H A B C D E TUNER AM PM KHz MHz G

A. INDICADOR STEREO E. INDICADOR ALARME
B. INDICADOR SLEEP F. INDICADOR VOLUME
C. INDICADOR MUTE G. INDICADOR ORARIO / FREQUENCIA
D. INDICADOR SNOOZE H. INDICADOR EQUALISADOR

EspañolEs

ESPECIFICACIONESTÉCNICAS

Fuentes Alimentación

CA: 230V - 50 Hz

Baterias: 1 x CR-2032 para el telemando

Gama de Frecuencias Radio

FM: 87.5 - 108 MHz

General

Auriculares: 3.5mm stereo, 8-32 Ohmios

Salida: 2 x2 Watt

Nota: Especificaciones y diseño sujetos a posibles modificaciones sin previo aviso.

Eliminación correcta de este producto -

(material electrico y electrónico de descarte)

La presencia de esta marca en el producto o en el material informativo que lo acompaña, indica que al finalizar su vida útil no deberá eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humane que representa la eliminación incontrollada de residuos, separe este producto de otros tipos de residuos y reciclelo correctamente para promover la reutilización sostenible de recursos materiales.

Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto, o con las autoridades locales pertinentes, para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro.

Los usuarios comerciales pueden contaclar con su proveedor y consultar las condiciones del contrato de compra. Este produco no debe eliminarse mezclado con otros residuos comerciales.

ATENÇÃO

Ligue o cabo eléctrico na tomada de corrente CA.

Auscultadores: 3.5mm estéreo, 8-32 Ohm

Saida: 2 x 2 Watt

(Resíduo de Equipamentas Eléctricos e Electrónicos)
