MANUALE UTENTE HRA500IP ROADSTAR

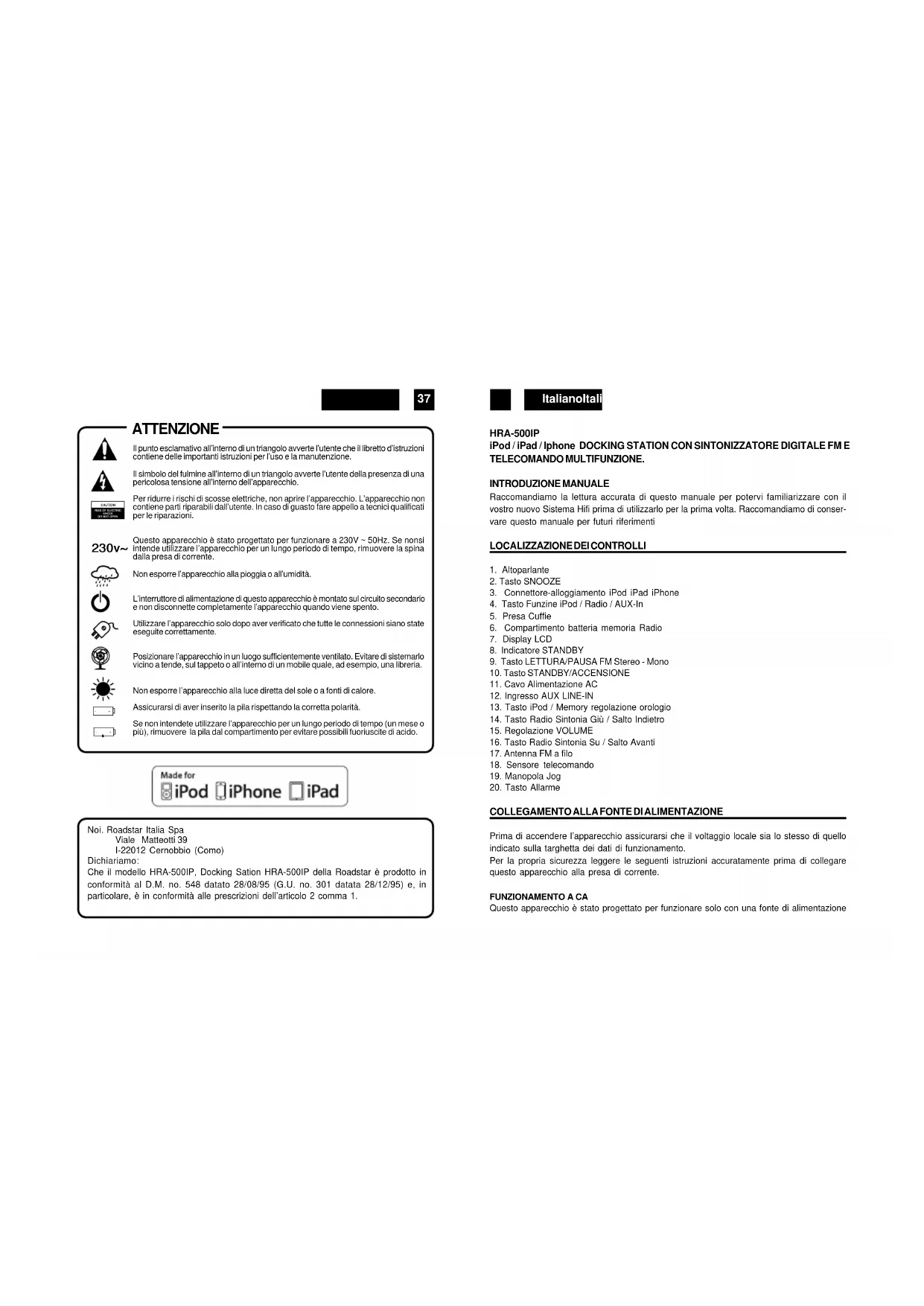

ATTENZIONE Il punto esclamativo all’interno di un triangolo avverte l’utente che il libretto d’istruzionicontiene delle importanti istruzioni per l’uso e la manutenzione.Il simbolo del fulmine all’interno di un triangolo avverte l’utente della presenza di unapericolosa tensione all’interno dell’apparecchio.Per ridurre i rischi di scosse elettriche, non aprire l’apparecchio. L’apparecchio noncontiene parti riparabili dall’utente. In caso di guasto fare appello a tecnici qualificatiper le riparazioni.Questo apparecchio è stato progettato per funzionare a 230V ~ 50Hz. Se nonsiintende utilizzare l’apparecchio per un lungo periodo di tempo, rimuovere la spinadalla presa di corrente.Non esporre l’apparecchio alla pioggia o all’umidità.L’interruttore di alimentazione di questo apparecchio è montato sul circuito secondarioe non disconnette completamente l’apparecchio quando viene spento.Utilizzare l’apparecchio solo dopo aver verificato che tutte le connessioni siano stateeseguite correttamente.Posizionare l’apparecchio in un luogo sufficientemente ventilato. Evitare di sistemarlovicino a tende, sul tappeto o all’interno di un mobile quale, ad esempio, una libreria.Non esporre l’apparecchio alla luce diretta del sole o a fonti di calore.Assicurarsi di aver inserito la pila rispettando la corretta polarità.Se non intendete utilizzare l’apparecchio per un lungo periodo di tempo (un mese opiù), rimuovere la pila dal compartimento per evitare possibili fuoriuscite di acido.CAUTIONRISK OF ELECTRICSHOCKDO NOT OPEN 230v~ Noi. Roadstar Italia Spa Viale Matteotti 39 I-22012 Cernobbio (Como) Dichiariamo: Che il modello HRA-500IP, Docking Sation HRA-500IP della Roadstar è prodotto in conformità al D.M. no. 548 datato 28/08/95 (G.U. no. 301 datata 28/12/95) e, in particolare, è in conformità alle prescrizioni dell’articolo 2 comma 1. HRA-500IP iPod / iPad / Iphone DOCKING STATION CON SINTONIZZATORE DIGITALE FM E TELECOMANDO MULTIFUNZIONE. INTRODUZIONE MANUALE Raccomandiamo la lettura accurata di questo manuale per potervi familiarizzare con il vostro nuovo Sistema Hifi prima di utilizzarlo per la prima volta. Raccomandiamo di conser- vare questo manuale per futuri riferimenti

3. Connettore-alloggiamento iPod iPad iPhone

6. Compartimento batteria memoria Radio

11. Cavo Alimentazione AC

12. Ingresso AUX LINE-IN

13. Tasto iPod / Memory regolazione orologio

14. Tasto Radio Sintonia Giù / Salto Indietro

15. Regolazione VOLUME

COLLEGAMENTO ALLA FONTE DI ALIMENTAZIONE

Prima di accendere l’apparecchio assicurarsi che il voltaggio locale sia lo stesso di quello indicato sulla targhetta dei dati di funzionamento. Per la propria sicurezza leggere le seguenti istruzioni accuratamente prima di collegare questo apparecchio alla presa di corrente.

Questo apparecchio è stato progettato per funzionare solo con una fonte di alimentazione - +- +ItalianoItaliano

di AC 230V 50Hz. Il collegamento ad un atro tipo di fonte di alimentazione potrebbe danneggiarlo. Attenzione Per prevenire le scariche elettriche, scollegare la spina prima di rimuovere il coperchio. Non impiegare le parti usabili all’interno. Fare riferimento al personale di un centro di servizi qualificato per la riparazione. Precauzioni di Sicurezza Non esporre l’apparecchio alla pioggia o all’umidità. Fonte di Alimentazione Principale: solo AC 230V / 50Hz - AC Questo simbolo indica che questo apparecchio è doppiamente isolato. Non è richiesto un collegamento a terra.

PREPARAZIONE ALL’USO

Rimuovere accuratamente l’apparecchio dalla scatola, conservare l’imballaggio per un uso futuro. Leggere accuratamente queste istruzioni prima dell’uso. Collegamenti Collegare il cavo elettrico alla presa di corrente AC. Controllare che la tensione elettrica sia di 230V, 50 Hz.. Estendere l’antenna FM posta sul retro dell’apparecchio (17). Alimentazione a Rete AC Scollegare il cavo alimentazione dalla presa di corrente se l’apparecchio non verrà utilizzato per un lungo periodo di tempo.

INSTALLAZIONE DELLE BATTERIE

1. Rimuovere il coperchio dal retro del

2. Inserire una batteria del tipo CD-2032

rispettando le polarità come indicato all’interno del compartimento batteria.

3. Chiudere il coperchio.

SOSTITUZIONE DELLE BATTERIE

Quando le batterie si scaricano, il funzionamento a distanza del telecomando viene molto ridotto dunque si dovrà sostituire le batterie. Note: Per mantenere la precisione e una lunga vita del trasmettitore, non premere più di due tasti contemporaneamente. Se il telecomando non verrà usato per un lungo periodo di tempo, rimuovere la batteria per prevenire possibili danni causati dalla fuoriuscita d’acido.

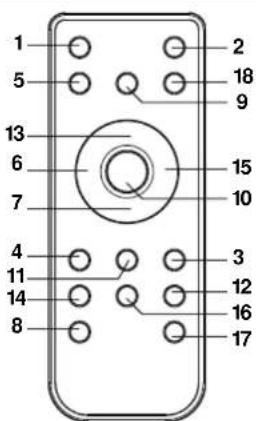

USO CORRETTO DEL TELECOMANDO

Puntare il telecomando verso il sensore del Telecomando (10). Le funzioni dei tasti del telecomando sono le stesse dei corrispondenti controlli dell’appa- recchio principale. Quando il telecomando si trova in un ambiente con una forte fonte d’illuminazione, il rendimento del Sensore Remoto a infrarossi si potrebbe danneggiare, causando un funzionamento poco attendibile. La distanza massima effettiva è di circa 5 metri. TELECOMANDO

5. Tasto Retroilluminazione

11. Tasto Preselezione Radio / Menu

16. Tasto Enfatizzatore Bassi

1. Premere e tenere premuto il tasto CLOCK/DISPLAY (13) finché l’ora cambia al modo di

12-ore lampeggiando.

6. Ora appare "MEMORIA STAZIONE RADIO" appare sul display lampeggiando, regolare

premendo i tasti TUNE/CLK+ o TUNE/CLK- (16,14).

7. Premere il tasto PLAY/PAUSE/FM (9) di nuovo, l’indicatore "Livello Buzzer" del Timer

apparirà sul display lampeggiando, regolare il volume del Timer (alto o basso) premendo i tasti TUNE/CLK+ o TUNE/CLK- (16,14).

8. Ogni stato sopra verrà annullato se nessun tasto viene premuto entro 7 secondi.

9. Dopo aver regolato "ALLARME ON" e "ALLARME OFF", l’apparecchio si accenderà

1. Premere il tasto ALARM in sequenza per selezionare il tipo di allarme desiderato (se iPod,

NOTA: Se si imposta l’ Allarme con iPod / iPad o Iphone e nessuno di questi é collegato all’ apposito connettore, l’ apparecchio azionera automaticamente il Buzzer. Per spegnere l’ allarme, premere il tasto ALARM e l’ icona ALARM sparira dal display. FUNZIONE SNOOZE Quando l’ allarme suonera, prmendo il tasto SNOOZE la l’ allarme si disattiverà per 5 minuti e il display mostrera il simbolo SNOOZE: Questa operazione é possibile ripeterla per la durata di un’ ora.

2. Premere il tasto TUNE/CLK+ o TUNE/CLK- (16,14) per regolare al modo 12 o 24 ore.

3. Premere il tasto PLAY/PAUSE/FM (9) di nuovo, la cifra dell’ORA lampeggerà sul display,

premere TUNE/CLK+ o TUNE/CLK- (16,14) per regolare le ore.

4. Premere il tasto PLAY/PAUSE/FM (9) ancora una volta, la cifra del MINUTO lampeggerà

sul display. Premere TUNE/CLK+ o TUNE/CLK- (16,14) per regolare i minuti.

5. Premere il tasto PLAY/PAUSE/FM (9) ancora una volta per confermare l’orario.

6. Ogni stato sopra verrà annullato se nessun tasto viene premuto entro 10 secondi.

REGOLAZIONE ALLARME In modo STANDBY OFF/ON:

1. Dopo aver regolato l’ora, premere il tasto ALARM sull’apparecchio (20) per alcuni secondi,

e "07:00” apparira sul display, e la cifra dell’ORA lampeggerà sul display.

2. Premere TUNE/CLK+ o TUNE/CLK- (16,14) per regolare.

3. Premere il tasto PLAY/PAUSE/FM (9) di nuovo, la cifra del MINUTO lampeggerà sul display,

premere TUNE/CLK+ o TUNE/CLK- (16,14) per regolare.

4. Premere il tasto PLAY/PAUSE/FM (9) ancora una volta per confermare l’orario e impostare

l’orario di accensione (ALARM ON).

5. Dopo aver regolato "TIMER ON", "VOLUME ALLARME" apparira sul display. Regolare il

livello di suoneria desiderato usando i tasti TUNE/CLK+ o TUNE/CLK- (16,14).ItalianoItaliano Sintonia Automatica

• Assicurarsi che l’Antenna FM sul retro sia corettamente posizionata.

• Mantenere premuti i Tasti Sintonia TUNE/CLK+ o TUNE/CLK- (16,14) per circa un secondo. La radio inizierà la scansione automatica delle segnali radio più forti. Il Display mostrerà la frequenza in MHz per FM.

• La radio fermerà la scansione quando troverà un segnale forte.

• Ripetere questa procedura fino a quando la stazione radio desiderata verrà trovata. Note: Come la sintonia automatica dipende dall’intensità del segnale della trasmittente, le trasmittenti dal segnale debole alcune volte vengono saltate. In casi del genere, usare la sintonia manuale per trovare le trasmittenti deboli. D’altra parte, con un segnale molto forte, la radio si potrebbe fermare prima che la regolazione ottimale della stazione radio venga raggiunta. Sintonizzare manual- mente per ottenere una migliore ricezione. Memorizzazione Stazioni (solo da Telecomando) Questo apparecchio vi permette di memorizzare fino a 20 stazioni radio nella memoria.

• Per primo sintonizzare la stazione che desidera memorizzare usando i metodi di sopra.

• Dunque premere il tasto Preset/Menu (11) dal telecomando.

• Selezionare la posizione desiderata usando i tasti PRESET-UP or PRESET -DN (3,4) sul telecomando e premere il tasto Preset/Menu (11) entro 5 secondi. Per tornare a programmare una stazione preselezionata ripetere la procedura di sopra. Selezione di una stazione memorizzata Per selezionare una stazione memorizzata, premere i tasti PRESET UP or PRESET DN (3,4) sul telecomando sull’apparecchio (12) fino a quando la stazione desiderata venga visualizzata sul display. E’ anche possibile selezionare la stazione memorizzata ruotando la manopola Volume / Tune (15) sull’ apparecchio. Ricezione FM Stereo Quando un segnale FM viene sintonizzato, l’indicatore ((( ST. ))) apparirà nel display. Quando la stazione FM è debole o disturbata, l’ascolto può essere migliorato selezionando Mono con il tasto Play / Pause (9). La ricezione avverrà in Mono. Antenna Per la ricezione in FM un’antenna a filo (17) si trova sul retro dell’apparecchio.

1. Se volete addormentarvi con la musica, premere il tasto SLEEP.

2. Potete selezionare fra i modi di TUNER, iPod, Radio o AUX nella modalità Funzione Sleep

per ascoltare la musica per 90, 80, 70 fino a 10 minuti prima che si spenga automaticamente. CONTROLLO EQ Tramite la funzione EQ é possibile regolare i toni ALTI e BASSI. Quando si preme il tasto EQ, la tonalità del suono cambierà a seconda di come sono regolati i toni ALTI e BASSI.

SELEZIONE DELLA FUNZIONE

1. Premere il tasto FUNCTION (12) sull’apparecchio o sul telecomando (9) per selezionare

la funzione desiderata. Il display mostrerà i seguenti simboli: iPd / Tuner / Aux-In. UTILIZZO RADIO Funzionamento

• Premere il Tasto Accensione/Standby (10) per accendere l’apparecchio.

• Premere il Tasto FUNZIONE (4) sull’apparecchio o sul telecomando (9) per selezionare la funzione Radio (TUNER).

• Vi sono molti modi nei quali lei può sintonizzare stazioni radio. Seguire le istruzioni delle sezione di sotto.

• Regolare il VOLUME al livello desiderato usando i tasti VOLUME su e giù (21,8) sul telecomando o con la manopola Volume -/+ sull’apparecchio (15).

• Per spegnere la radio, premere il Tasto Accensione/STANDBY. Sintonia Manuale La sintonia manuale è utile quando già si conosce la frequenza della stazione radio desiderata.

• Assicurarsi che l’Antenna FM sia sul retro sia correttamente posizionata.

• Per cambiare la frequenza, premere ripetutamente i tasti SINTONIA TUNE/CLK+ o TUNE/CLK- (16,14) fino a quando le frequenza precisa venga raggiunta.

• In alternativa, é possibile premere il tasto JOG MODE (19) e ruotare la manopola VOLUME / TUNE fino ad ottenere la frequenza desiderata.ItalianoItaliano

FUNZIONE iPod iPad iPhone In modalità STANDBY:

1. Inserire saldamente l’ iPod / iPad o iPhone nell’alloggiamento sulla parte superiore

2. Premere il tasto STANDBY sull’apparecchio o sul telecomando per accendere l’apparecchio.

Premere il tasto FUNZIONE sull’apparecchio o sul telecomando per selezionare la modalità iPod , l’indicatore iPod apparirà sul display. Con l’apparecchio in modalità iPod:

1. Premere PLAY/PAUSE una volta per iniziare la lettura dell’iPod.

Regolare il volume girando la manopola di VOLUME alto/basso.

2. Premere PLAY/PAUSEuna volta per fermare la lettura del brano attuale. Per

riprendere la lettura del disco, premere il tasto PLAY/PAUSE nuovamente.

3. Per saltare in avanti o indietro i brani, premere TUNE/CLK+ o TUNE/CLK- (16,14) per

selezionare il brano desiderato. Con l’apparecchio in modalità iPod MENU:

1. Quando l’apparecchio è in modalità iPod, premere il tasto Preset/Menu dal

telecomando una volta, l’apparecchio entra in modalità iPod MENU.

2. Premere PRESET UP or PRESET DN (3,4) (SU o GIÙ) sul telecomando per cercare

il contenuto attuale in ciascun menu di album.

3. Premere il tasto iPod Enter sul telecomando per confermare.

Come caricare il lettore iPod tramite l’apparecchio:

1. Il lettore iPod iPad o iPhone hanno una sua batteria interna. Essa necessiterà di

essere caricata quando non viene usata per un po’ di tempo.

2. Potete caricare il lettore iPod attraverso l’apparecchio automaticamente in modalità

STANDBY o POWER ON. Nota:

1. La batteria del lettore iPod si carica all’80% durante un’ora, e si carica

completamente dopo alcune ore. Se lo caricate durante la lettura impiegherà più tempo.

2. E’ meglio non caricare in modalità TUNER. Potrebbe interferire con la ricezione.

1. Potete sempre controllare il lettore iPod dall’apparecchio principale, telecomando o

dal lettore iPod stesso quando l’apparecchio si trova in modalità "iPod" o "iPod MENU".

2. Il lettore iPod deve sempre essere saldamente fissato, e in modo STANDBY per

1. Per selezionare la funzione AUX IN, premere ripetutamente il tasto FUNZIONE

sull’apparecchio o sul telecomando finché appare AUX sul display.

2. Premere il tasto VOLUME (SU o GIU) per regolare il livello di uscita.

Nota: Il cavo LINE IN non è incluso nella confezione. MUTE (DAL TELECOMANDO)

1. Premere il tasto MUTE (2) sul telecomando per abbassare immediatamente il volume

del suono, il livello del volume lampeggerà.

2. Premere MUTE di nuovo per riportare il volume al livello precedente.

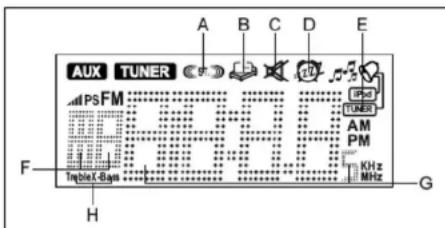

CUFFIE Le cuffie devono avere una spina stereo di 3.5 mm di diametro e un’impedanza di 8-32ohms. Quando le cuffie verranno collegate (18), gli altoparlanti verranno automaticamente esclusi. DISPLAY LCD

SPECIFICHE TECNICHE Fonte Alimentazione AC: 230V-50Hz DC: 1 batteria CR-2032 per il telecomando Gamma Frequenze Radio

Generale Cuffie: Spina jack stereo di 3.5 mm, 8-32 Ohm Uscita 2 x 2 Watt Caratteristiche soggette a variazioni senza preavviso Corretto smaltimento del prodotto - (rifiuti elettrici ed elettronici) II marchio riportato sul prodotto e sulla sua documentazione indica che il prodotto non deve essere smaltito con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare questo prodotto da altri tipi di rifiuti e di riciclarlo in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali. Gli utenti domestici sono invitati a contattare il rivenditore presso il quale e stato acquistato il prodotto a l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di prodotto. Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto non deve essere smaltito unitamente ad altri rifiuti commerciali. RETROILLUMINAZIONE DISPLAY Questo apparecchio ha 4 livelli di regolazione dell’ intensita del display. Premere in sequenza il tasto Backlight dal telecomando per ottenere l’ intensita di illuminazione desiderata. FUNZIONE X-BASS Premere il tasto X-BASS dal telecomando per ottenere un miglior effetto audio con bassi piu presenti.EspañolEspañol
