BEDIENUNGSANLEITUNG HRA500IP ROADSTAR

HIF-500IP iPod iPad iPhone DOCKING STATION MIT UKW-RADIO, ALARM UND FERNBEDIENUNG. BEDIENUNGSANLEITUNG Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, um sich mit Ihrem neuen Hifi-System vertraut zu machen, bevor Sie es zum ersten Mal in Betrieb nehmen. Bitte bewahren Sie diese Anleitung auf, um später jederzeit nachschlagen zu können.

4. FUNKTION-Taste (iPod, AUX oder TUNER)

14. Radio: Abstimmtaste Abwärts/iPod: Sprungtaste Rückwärts

16. Radio: Abstimmtaste Aufwärts/iPod: Sprungtaste Vorwärts

18. Fernbedienungssensor

NETZANSCHLUSS Bevor Sie das Gerät einschalten, vergewissern Sie sich, daß Ihre örtliche Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt. Zu Ihrer eigenen Sicherheit lesen Sie die folgende Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät ans Netz anschließen. NETZBETRIEB (AC) Dieses Gerät funktioniert nur mit einer Spannung von AC 230V 50Hz. Wird das Gerät an SICHERHEITSHINWEISE

CAUTIONRISK OF ELECTRICSHOCKDO NOT OPEN

230v~ Das Ausrufszeichen im Dreieck weist den Benutzer auf wichtigeBedienungs- und Wartungsanweisungen (Service) in diesem Handbuchhin, die unbedingt zu befolgen sind.Das Blitzsymbol im Dreieck weist den Benutzer auf “gefährlicheSpannungen” an einigen freiliegenden Bauteilen im Innem des Gerätes hin. Um die Gefahr elektrischer Schläge auszuschliessen, Gehäuse auf keinenFall abnehmen. Im Innem befinden sich keine vom Benutzer selbstinstandsetzbaren Teile. Reparaturen dürfen nur von einer autorisiertenFachwerkstatt durchgeführt werden.Dieses Gerät ist für 230V ~ 50Hz Netzspannung ausgelegt. Bei längererNichtbenutzung des Geräts ziehen Sie den Stecker aus der Steckdose.Setzen Sie das Gerät weder Feuchtigkeit noch Regen aus.Der EIN-Schalter dieses Geräts ist an den Sekundärschaltkreis ange-schlossen. Seine Abschaltung unterbricht die Hauptstromzufuhr desGeräts nicht.Schalten Sie das System erst dann ein, wenn Sie alle Verbindungengenau geprüft haben.Stellen Sie das Gerät so auf, dass immer eine ungestörte Frischluftzufuhrsichergestellt ist. Stellen Sie das Gerät keinesfalls auf Teppiche und indie Nähe von Gardinenund bauen Sie es nicht in Bücherregale ein.Setzen Sie das Gerät weder direkter Sonneneinstrahlung nochWärmequellen aus.Beim Einlegen der Batterie achten Sie auf die richtige Polarität.Bei längerer Nichtbenutzung des Geräts (mehr als einen Monat) ziehenSie die Batterie heraus, um Auslaufen zu vermeiden, die schädlich fürdas Gerät sein konnen.- +- +DeutschDeutsch

andere Stromquellen angeschlossen, könnte es Schaden nehmen. Vorsicht Um elektrischen Schlägen vorzubeugen, ziehen Sie den Hauptstecker aus, bevor Sie den Deckel entfernen. Für die Wartung wenden Sie sich an qualifiziertes Kundendienstpersonal. Sicherheitsmaßnahmen Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus. Stromversorgung: AC 230Volt / 50Hz - nur Wechselstrom (AC) Dieses Zeichen bedeutet, daß dieses Gerät doppelt isoliert ist. Eine Erdung ist nicht notwendig.

VORBEREITUNG FÜR DEN BETRIEB

Nehmen Sie das Gerät vorsichtig aus der Verpackung und heben Sie diese für eine spätere Verwendung auf. Vor der Inbetriebnahme lesen Sie bitte aufmerksam diese Bedienungsanleitung. ANSCHLÜSSE Schließen Sie das Netzkabel (11) an eine AC-Steckdose an. Überprüfen Sie, daß Ihre Stromversorgung 230V, 50Hz beträgt. Strecken Sie das UKW-Antennenkabel aus (17). Wählen Sie OFF mit dem Netz-Haupschalter , um das Gerät auszuschalten.

EINSETZEN DER BATTERIEN

Setzen Sie eine Batterie CD-2032, in das Batteriefach der Fernbedienung ein und schließen Sie den Deckel wieder.

ERSETZEN DER BATTERIEN

Wenn die Batterien zu schwach werd, werden die Reichweite der Fernbedienung bedeutend verringert und Sie müssen die Batterien ersetzen. Hinweise: Um die Genauigkeit und eine lange Betriebsdauer des Senders beizubehalten, drücken Sie niemals zwei oder mehr Tasten gleichzeitig. Wenn Sie die Fernbedienung längere Zeit nicht benutzen, entfernen Sie die Batterien, um dem Auslaufen von Säure vorzubeugen.

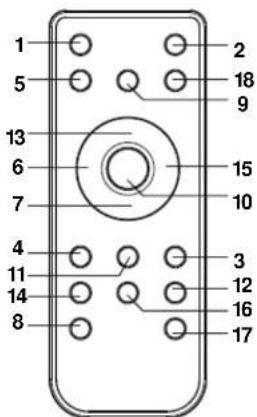

RICHTIGE VERWENDUNG DER FERNBEDIENUNG

Richten Sie die Fernbedienung auf den Sensor (10). Die Funktionstasten auf der Fernbedienung sind dieselben wie auf dem Hauptgerät. Eine starke Lichtquelle im Raum kann die Leistung des Infrarot-Sensor beeinträchtigen und ein unzuverlässiges Funktionieren hervorrufen. Die maximale effektive Reichweite der Fernbedienung beträgt ca. 5 Meter. FERNBEDIENUNG

3. Vorwahl (auf)-Taste

4. Vorwahl (ab)-Taste

5. Hintergrundbeleuchtung

6. Radio: Abstimmtaste Abwärts/

iPod: Sprungtaste Rückwärts

8. LAUTSTÄRKE ab Taste

13. PLAY/PAUSE (nur auf iPod) -Taste

15. Radio: Abstimmtaste Aufwärts/

17. LAUTSTÄRKE auf Taste

UHR-EINSTELLUNG Im STANDBY-Modus:

1. Drücken und halten Sie die CLOCK/DISPLAY (13) Taste gedrückt bis die Stunde sich zum

12-Stundenmodus ändert, da blinkt es.

5. Nachdem Sie "ALARM ON" geregelt haben, Alarm Lautstärke erscheint. Stellen Sie durch

Drücken der TUNER/CLK+ oder TUNER CLK- (vorwärts oder rückwärts) (16,14)-Taste.

6. Jetzt blinkt "FM-Speicher-Station" auf dem Display. tellen Sie durch Drücken der TUNER/

CLK+ oder TUNER CLK- (vorwärts oder rückwärts) (16,14)-Taste.

8. Nochmals die Taste PLAY/PAUSE/FM (9) drücken, die Anzeige "VOL" des Butter blinkt auf

dem Display. Die Lautstärke des Timer regeln (hoch oder niedrig) mit der Tasten TUNER/ CLK+ oder TUNER CLK- (vorwärts oder rückwärts) (16,14).

9. Jede Stufe oben wird annulliert, wenn keine Taste innerhalb 7 Sekunden gedrückt wird.

10. Nachdem Sie "ALARM ON" und "ALARM OFF" geregelt haben, die Taste TIMER drücken,

“ ", erscheint er auf dem Display.

2. Drücken Sie die Taste TUNER/CLK+ oder TUNER CLK- (vorwärts oder rückwärts) (16,14)

um auf dem 12 oder 24 Stundenmodus zu regeln.

3. Drücken Sie die Taste PLAY/PAUSE/FM (9) erneut. Die Ziffer der Stunde wird auf dem

Display blinken. Drücken Sie TUNER/CLK+ oder TUNER CLK- (vorwärts oder rückwärts) (16,14), um die Stunden zu regeln.

4. Drücken Sie die Taste PLAY/PAUSE/FM (9) erneut, die Ziffer der Minuten wird auf dem

Display blinken. Drücken Sie TUNER/CLK+ oder TUNER CLK- (vorwärts oder rückwärts) (16,14), um die Minuten zu regeln.

5. Drücken Sie die Taste PLAY/PAUSE/FM (9) nochmals, um die Zeit zu bestätigen.

6. Jede Stufe oben wird annulliert, wenn keine Taste innerhalb 10 Sekunden gedrückt wird.

ALARM (TIMER)-EINSTELLUNG

1. Nachdem Sie die Zeit geregelt haben, drücken Sie die Taste ALARM auf dem Gerät (20)

einige Sekunden lang. "07:00" werden auf das Display erscheinen und die Ziffer der Stunde wird auf dem Display blinken.

2. Drücken Sie TUNER/CLK+ oder TUNER CLK- (vorwärts oder rückwärts) (16,14), um zu

3. Nochmals die Taste PLAY/PAUSE/FM (9) drücken, die Ziffer der MINUTEN wird auf dem

Display blinken. Drücken Sie TUNER/CLK+ oder TUNER CLK- (vorwärts oder rückwärts) (16,14), um zu regeln.

4. Nochmals die Taste PLAY/PAUSE/FM (9) drücken, um die Zeit zu bestätigen und die

Einschalt-Zeit (TIMER ON) einzustellen.DeutschDeutsch FUNKTIONWAHL

1. Die Taste FUNKTION auf dem Gerät (12 ) oder auf der Fernbedienung (9) drücken, um

die gewünschte Funktion zu wählen. Anzeige ändert sich wie iPod UKW Radio oder AUX.. RADIOBETRIEB BETRIEB

• Drücken Sie die STANDBY-Taste (23), um das Gerät einzuschalten. .

• Wählen Sie die TUNER-Funktion mit der Funktion-Taste auf dem Gerät (4) oder auf der Fernbedienung (9).

• Es gibt mehrere Möglichkeiten, um eine Rundfunkstation einzustellen. Lesen Sie dazu die unteren Abschnitte.

• Stellen Sie die LAUTSTÄRKE auf den gewünschten Pegel ein, indem Sie den Lautstärkeknopf (15) oder die Tasten LAUTSTÄRKE Auf/Ab (21,8) verwenden.

• Um das Radio auszuschalten, drücken Sie die Power Ein-/Standby-Taste. MANUELLES ABSTIMMEN Manuelles Abstimmen ist nützlich, wenn Sie schon die Frequenz des gewünschten Senders kennen.

• Vergewissern Sie sich, daß die UKW-Antenne (17) ganz ausgestreckt ist.

• Drücken Sie die TUNER/CLK+ oder TUNER CLK- (vorwärts oder rückwärts) (16,14), Taste aufwärts oder abwärts mehrmals, bis die genaue Frequenz erreicht ist.

• Aus dem Hauptgerät drücken Sie den Jog-Modus-Taste (19) und drehen Sie die Lautstärke / Tune-Knopf, bis die genaue Frequenz erreicht ist. AUTOMATISCHES ABSTIMMEN

• Vergewissern Sie sich, angeschlossen ist und die UKW-Antenne (25) ganz ausgestreckt ist.

• Halten Sie die TUNER/CLK+ oder TUNER CLK- (vorwärts oder rückwärts) (16,14)-Taste aufwärts oder abwärts ungefähr eine Sekunde lang gedrückt. Das Radio beginnt automatisch das Suchen nach starken Radiosignalen. Das TUNER-Display zeigt die Frequenzen in MHz für UKW.

• Wenn ein starkes Signal gefunden wird, stoppt der Tuner den Suchlauf.

• Wiederholen Sie diesen Vorgang, bis Sie die gewünschte Station gefunden haben. Hinweis: Da das Automatische Abstimmen von der Signalstärke der Sender abhängt, werden schwache Sender manchmal übersprungen. In diesem Fall stimmen Sie manuell ab, um die schwächeren Sender zu finden. Andererseits könnte der Tuner bei einem sehr starken Signal stoppen, bevor die optimale Einstellung erreicht ist. Für den besten Empfang stimmen Sie manuell ab.

AKTIVIERUNG DES ALARMS AUFWACHEN MODUS

1. Drücken Sie mehrmals die Taste ALARM, um die Alarmfunktion zu aktivieren und die Wake

2. Der Alarm-Modus und das zugehörige Symbol TUNER / iPod / SUMMER / ALARM OFF

erscheinen in der Reihenfolge auf dem Display. HINWEIS: Wenn Alarm Weckruf für iPod-Modus ausgewählt ist, und kein iPod / iPhone / iPad ist in der Fitten Docking-oder anerkannt, wenn der Alarm den Summer aktiviert wis kommen automatisch. Um den Alarm auszuschalten, drücken Sie die ALARM repeadtly gedrückt, bis der Alarm Symbol verschwindet aus der Anzeige. SNOOZE-FUNKTION Während des Alarms drücken Sie die Taste SNOOZE wird vorübergehend den Alarm auszuschalten für 5 Minuten und die Snooze-Symbol wird angezeigt. Dies ist wiederholbar in der Stunde Alarmdauer. EQUALIZER- EINSTELLUNG (NUR VON DER FERNBEDIENUNG) EQ zeigt die aktuelle Tonalität (BASS und TREBLE). Wenn Sie die Taste EQ drücken, wird die Tonalität. das Klangbild BASS oder TREBLE kann durch Drücken verändert werden die TUNER/CLK+ oder TUNER CLK- (vorwärts oder rückwärts) (16,14), um zu regeln. SLEEP-FUNKTION (MITTELS FERNBEDIENUNG)

1. Wenn Sie sich mit der Musik einschläfern wollen, die Taste SLEEP drücken.

2. Sie können zwischen TUNER, iPod oder AUX, in der Modalität Funktion Sleep wählen, um

die Musik für 90, 80, 70 bis zu 10 Minuten zu hören, bevor das Gerät sich automatisch ausschaltet.DeutschDeutsch

STATIONSSPEICHERUNG (nur von der Fernbedienung) Dieses Gerät ermöglicht es Ihnen, Frequenzen von bis zu 20 Stationen zu speichern.

• Zuerst stellen Sie mit einer der obigen Methoden die Station ein, die Sie speichern möchten.

• Dann drücken Sie die PRESETMENU auf dem Fernbedienung (17).

• Wählen Sie den gewünschten Speicherplatz mit die PRESET-UP oder PRESET-DN Tasten auf dem Fernbedienung (3,4) und drücken Sie diePreset/Menu-Taste (17) innerhalb 5 Sekunden, um ihn zu speichern. Um eine gespeicherte Station neu zu programmieren, wiederholen Sie den obigen Vorgang.

ABRUFEN EINER GESPEICHERTEN STATION

Um eine gespeicherte Station abzurufen, drücken Sie den Jog / Mode-Taste und drehen Sie die Lautstärke / Tune-Knopf am Hauptgerät oder drücken Sie die PRESET-UP oder PRESET -DN Tasten auf der Fernbedienung (3,4), bis der gewünschte Programm wird angezeigt. UKW-STEREO--EMPFANG Wenn ein UKW-Stereo-Signal abgestimmt wird und Sie auf UKW-Stereo sind, können Sie das Programm in Stereo empfangen. Die ((( ST. ))) Anzeige leuchtet in dem Display auf. Bei schwachen Stereo-Signalen und einem geräuschvollen Empfang ist es oft vorzuziehen, das Programm in Mono zu empfangen. Stellen Sie den PLAY/PAUSE/MONO/STEREO-taste (9) auf Mono. Der Empfang erfolgt mit weniger Störgeräuschen. ANTENNE Für den UKW-Empfang befindet sich auf der Rückseite des Gerätes ein UKW-Antennenkabel (25). Für optimer Empfang, strecken Sie es aus. iPod iPad iPhone FUNKTION Im STANDBY-Modus:

1. Der iPod-Leser fest in der iPod-Stand auf das Oberteil des Gerätes einsetzen.

2. Die Taste STANDBY auf das Gerät oder auf die Fernbedienung drücken, um das

Gerät einzuschalten. Die Taste FUNKTION drücken, um den iPodmodus zu wählen, iPod wird auf dem Display erscheinen. Mit dem Gerät Im iPod-Modus:

1. Einmal PLAY/PAUSE drücken, um mit der Wiedergabe des iPods anzufangen.

Drehen Sie den Drehknopf VOLUME -/+, um die Lautstärke zu regeln. Um die aktuelle Wiedergabe anzuhalten, die Taste PLAY/PAUSE einmal drücken.

2. Einmal PLAY/PAUSE drücken, um die Wiedergabe des aktuellen Stückes anzuhalten

Um wieder die Wiedergabe der Disc zu nehmen, wieder die Taste PLAY/PAUSE drücken.

3. Um vorwärts oder rückwärts die Stücke zu springen, TUNER/CLK+ oder TUNER

CLK- (vorwärts oder rückwärts) (16,14) drücken, um das gewünschte Stück zu wählen. Mit dem Gerät Im iPod-MENU-Modus:

1. Wenn das Gerät im iPod-Modus ist, die Taste PRESET/MENU auf die Fernbedie-

nung drücken. Das Gerät tritt im iPod MENÜ Modus ein.

2. Die Taste PRESET UP oder PRESET DOWN (3,4) drücken, um zum iPod Menü

zurückzukehren. Wie den iPod Leser durch das Gerät zu laden:

1. Der iPod Player hat eine eigene innere Batterie. Das iPod sollte geladen werden,

wenn es für einer Zeit nicht benutzt wird.

2. Sie können den iPod Player automatisch laden, in STANDBY oder POWER ON Modi.

1. Die Batterie des iPod-Lesers belädt sich um 80% während einer Stunde, und es

belädt sich ganz nach einigen Stunden. Wenn Sie das iPod während der Wiedergabe laden, mehr Zeit nötig wird.

2. Es ist besser im TUNER-Modus nicht laden. Es könnten Interferenzen mit dem

Empfang eintreten. Hinweis:

1. Sie können immer den iPod Player vom Hauptgerät, von der Fernbedienung oder

vom gleicher iPod steuern, wenn das Gerät in "iPod" oder "iPod MENU" Modus ist.

2. Der iPod Player muß immer fest befestigt sein, und im STANDBY Modus, um zum

Gerät und dem iPod Schäden zu vermeiden.

Die AUX IN Eingang befindet sich auf der Rückseite des Gerätes (12). Einen Kabel mit Stereo jack von 3.5mm benutzen, um das externe Audio-Gerät zum AUX IN Eingang zu verbinden.

1. Um die Funktion AUX IN zu wählen, die Taste FUNKTION auf das Gerät oder auf die

Fernbedienung wiederholt drücken, bis AUX auf dem Display erscheint.

2. Die VOL +/- Tasten drücken, um die Lautstärke zu regeln.

Hinweis: Der LINE IN Kabel wird nicht in der Verpackung mitgeliefert. MUTE (VON DER FERNBEDIENUNG)

1. Zum Tonabschalten, drücken Sie die MUTE-Taste (2) auf der Fernbedienung. Das Niveau

der Lautstärke wird auf dem Display blinken.

2. Wird die Taste erneut gedrückt, spielt die Anlage mit der bisherigen Lautstärke weiter.DeutschDeutsch

KOPFHÖRER Die Kopfhörer sollten einen 3.5mm-Stereo-Stecker und eine Impedanz von 8-32 Ohm haben. Wenn die Kopfhörer angeschlossen werden (18), werden die Lautsprecher automatsich abgeschaltet. DISPLAY BACKLIGHT Dieses Gerät verfügt über 4 verschiedene Ebenen der Display-Beleuchtung. Drücken Sie nacheinander die Taste backlight aus der Fernbedienung, um die gewünschte Intensität auszuwählen. X-BASS FUNKTION Drücken Sie die Taste X-BAFF auf der Fernbedienung ein Bass-Effekt und eine bessere Audio-Antwort zu erhalten. LCD DISPLAY Korrekte Entsorgung dieses Produkts (Elektromüll) Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen HaushaltsmüIl entsorgt werden darf. Entsorgen Sie dieses Gerat bitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können. Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden. TECHNISCHE DATEN Stromversorgung AC: 230V – 50Hz Batterie: 1 x CR-2032 für die Fernbedienung Radio-Frequenzbereich UKW: 87.5 – 108 MHz Allgemeines Kopfhörer: 3.5mm-Stereo-Stecker, 8-32 Ohm Ausgang: 2 x 2 Watt Technische Änderungen vorbehalten
