MANUAL DE USUARIO HRA250IPWH ROADSTAR

Manual de instrucciones

- Vuestro nuevo sistema ha sido construido según las normas estrictas de control de calidad ROADSTAR. Le felicitarnos y le damos las gracias por su elección de este aparado. Por favor leer el manual antes de poner en funcionamiento el equipo y guardar esta documentación en case de que se necesite nuevamente.

El símbulo de exclamación dentro un triángolo tiene el objeto de advertir al usuario de la presencia de instrucciones importantes de funcionamiento y mantenimiento en la documentación adjunta con el equipo.

El símbolo de exclamación dentro un triángulo tiene el objeto de advertir al usuario de la presencia de instrucciones importantes de funcionamiento y mantenimiento en la documentación adjunta con el equipo.

El símbolo del rayo con punta de flecha dentro de un triángulo adverte al usuario de la presencia de tensiones peligrosas en el equipo.

230v\~

Esta unidad funciona con 230V \~ 50Hz. Cuando el equipo vaya a estar un tiempo prolongado sin utilizarse, desenchufar el cable de alimentación.

La unidad no debería ser expuesta a lluvia o humedad.

El interruptor de encendido del aparato está montado en el circuito secundario y al apagarlo no desconecta de la alimentación todo el aparato.

No conecte la unidad hasta que no se hayan efectuado todas las otras conexiones.

La unidad se debe instalar de forma que su posición no le impida tener ventilación adecuada. Por ejemplo, el equipo no se debe colocar cerca de cortinas o sobre el tapete, ni en una instalación como puede ser un armario.

La unidad no debería ser expuesta a la luz solar directa ni a fuentes emisora de calor.

Todas las pilas deben ser instaladas respectando la correcta polaridad. No asociar pilas nuevas con pilas viejas o usadas.

Si no se usará el aparato por mucho tiempo (un mes o más), quitar las ilasdel alojamiento para evitar daños provocados por eventuales pérdidas de ácido.

Made for

iPod

iPhone

EspañolEs

HRA-250IP

RADIO RELOJ CON iPod iPhone DOCKING STATION Y RADIO DIGITAL PLL FM-ESTEREO, TELEMANDO.

MANUAL INSTRUCCIONES

Recomendamos la lectura cuidadosa de este manual para poderse familiarizar con su nuevo sistema HiFi antes de utilizarlo por la primera vez. Recomendamos conservar este manual para futuras consultaciones.

LOCALIZACIÓN DE LOS CONTROLES

1. Altavoz
2. Tecla Snooze / Dimmer
3. Conector iPod iPhone
4. Tecla FUNCIÓN (iPod, AUX o Radio)
5. Toma Time Set
6. Compartimento de batería memoria Radio
7. Pantalla LCD
8. Entrada 9V alimentación externa
9. Bass Reflex
10. Tecla STANDBY/ENCENDIDO
11. Tevla Volumen -
12. Entrada AUX LINE-IN
13. Tecla Alarm Setting
14. Tecla Salto/Busqueda Hacia Atrás/Radio Sintonia Bajar
15. Tecla Volumen +
16. Tecla Salto/Busqueda Hacia Adelante/Radio Sintonia Subir
17. Antena FM a hilo

CONEXIÓN A LA FUENTE DE ALIMENTACIÓN

Antes de activar el aparato asegurarse de que el voltaje local corresponda al voltaje indicado en la placa de los datos de funcionamiento.

Para su propia seguridad leer las siguientes instrucciones con cuidado antes de conectar este aparato a la toma de corriente.

Este aparato ha sido diseñado para que funcione con una fuente de alimentación de CA 230V, 50Hz (alimentador externo 9V). La conexión a otro tipo de fuente de alimentación podría dañar el aparato.

Atención

Para prevenir las descargas eléctricas desconectar la clavija antes de remover la tapa. No emplear las partes utilizables en el interior. Dirigirse al personal de un centro de servicios calificado.

Precauclones de Seguridad

No exponer el aparato a la lluvia o a la humedad.

Fuente de Alimentación Principal: solamente CA 230V 50 Hz - CA para alimentador externo 9V.

Este símbolo significa que este aparato está doblemente aislado. No se requiere una conexión a tierra.

ALIMENTACION

Remover cuidadosamente el aparato de la caja, conservar el embalaje para un uso futuro. Leer cuidadosamente estas instrucciones antes del uso.

Conexiones

Conectar el trasformador de alimentación a 9V / 230V, 50 Hz.

Extienda la antena de FM a fijo en la parte posterior del aparato (17).

Funcionamiento

Cuando el equipo vaya a estar un tiempo prolongado sin utilizarse, desenchufar el trasformador de alimentación externo.

INSTALACIÓN BATERÍA

Instalar una baterías del tipo CR-2025 en el compartimento batería del mando a distancia y volver a colocar la tapa.

Cuando la batería se descarga, el

funcionamiento a distancia del mando a

distancia se reduce por lo tanto tendrá que sustituir la bateria.

Nota: Para mantener la precisión y una vida duradera del transmisor, non pulsar más de dos Botones al mismo tiempo.

Si el mando a distancia no se utilizará por un periodo de tiempo prolongado, extraer la batería para prevenir posibles pérdidas de ácido.

EspañolEs

USOCORRECTODELMANDO A DISTANCIA

Apuntar el mando a distancia hacia el Sensor remoto en la parte frontal del aparato. Las funciones de los botones del mando a distancia son las mismas de los correspondientes controles del aparato principal. Cuando el mando a distancia se encuentre en un ambiente con una iluminación muy fuerte, el rendimiento del telemando de rayos infrarrojos se podría dañar, causando un funcionamiento poco atendible. La distancia máxima efectiva para el funcionamiento del mando a distancia es de aproximadamente 5 metros.

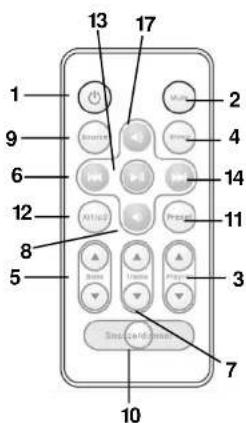

TELEMANDO

1. Tecla de ESPERA (STANDBY)
2. Tecla de SILENCIO (MUTE)
3. Tecla PRESELECCIONES RADIO SUBIR / BAJAR
4. Tecla Sleep
5. Tecla graves
6. Tecla Salto/Busqueda Hacia Atrás/Radio Sintonia Bajar
7. Tecla Agutos
8. Tecla Volumen Bajar
9. Tecla Source
10. Tecla Snooze/Dimmer
11. Tecla Presélection Radio
12. Tecla Alarme 1 / 2T
13. Tecla PLAY/PAUSE (sólo en iPod)
14. Tecla Botón Salto/Busqueda Hacia Adelante/Radio Sintonia Subir

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50

INSTALACIÓN DE LA BATERÍA DE MEMORIA

Inserte dos baterías UM3 en el compartimiento debajo de la unidad.

45

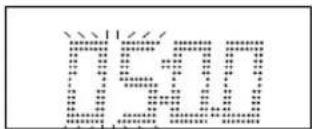

AJUSTE DEL RELOJ

En modo STANDBY :

1. Pulse la tecla TIME SET (5). la cifra de la hora relampagueará en el display.
2. Pulsar TUNE/CLK+ o TUNE/CLK- (subir. bajar) (16.14) para ajustar la horas.
3. Pulse la tecla TIME SET (5) una vez más, la cifra de MINUTO relampagueará en el display. Pulse la tecla TUNE/CLK+ o TUNE/CLK- (16,14) para ajustar o minutos.

Esta unidad dispone de dos alarmas que funcionan independientemente unos de otros. Esto le permite de ajustar a voluntad según sus preferencias, la configuración alarma de acuerdo a la fuente de sonido deseada.

1. Después de haber ajustado la hora, pulsar la tecla ALARM SET en el aparato (13) por seleccionar la alarma (Ono o dos). O símbolo aparecerá en la pantalla.
2. Pulsar la tecla ALARM SET en el aparato (13) algunos segundos, y la cifra de la hora relampagueará.
3. Pulsar TUNE/CLK+ o TUNE/CLK- (subir, bajar) (16,14) para ajustar la horas.
4. Pulsar la tecla ALARM SET (13) de nuevo, la cifra del MINUTO relampagueará en el display, pulsar TUNE/CLK+ o TUNE/CLK- (subir, bajar) (16,14) para ajustar los minutos.
5. Pulsar una vez más la tecla ALARM SET (13) para confirmar el horario y programar el horario de encendido (TIMER ON).

1. Después de haber ajustado "TIMER ON", "Volume Alarme" aparece sobre el display. pulsar TUNE/CLK+ o TUNE/CLK- (subir, bajar) (16,14) para ajustar el Volume alarme.

46

EspañolEs

1. Cada estado sobre será anulado si ninguna tecla es comprimida durante 7segundos.
2. Después de haber ajustado "ALARME ON" y "ALARME OFF", el aparato se encenderá automáticamente al horario de "TIMER ON", el aparato se apagará al horario de "TIMER OFF".

1. Pulse la secuencia de tecla ALARM SET para seleccionar la alarma deseada (si el iPod, Radio o Beep).
2. En la pantalla aparecerá un pequeño icono con el simbolo de alarma elegido (Radio, iPod o Beep).

NOTA: Si se establece la "alarma con el iPod / iPhone y ninguno de ellos está conectado a 'el conector adecuado, la unidad automáticamente accionar el timbre. Para desactivar la alarma, pulse cualquier tecla y la alarma desaparecerá.

FUNCIONES SNOOZE

Cuando la alarma sonará, prmendo SNOOZE/DIMMER I 'alarma se desactivará durante 9 minutos y la pantalla mostrará el simbolo SNOOZE: Esta operación se puede repetir durante la duración de una hora.

FUNCIONES SLEEP (CON EL TELEMANDO)

1. Si queréis dormirvos con la música, pulsar la tecla SLEEP.
2. Podéis seleccionar entre los modos de Radio, iPod, o AUX en la modalidad Función Sleep para escuchar la música por 15, 30, 45 hasta 60 minutos antes que se apague automáticamente.

CONTROLO TONOS DE AUDIO

Pulse la tecla Bass o Ttreble con el telemando y la tonalidad del sonido cambiará dependiendo de cómo se han ajustado los tonos altos y bajos.

SELECIÓN DE LA FUNCIÓN (SOURCE)

1. Pulsar la tecla source en el aparato (4) o el telemando (9) para seleccionar la función deseada (Radio / iPod / Aux-In).

RADIO FM

USO

• Pulsar el botón POWER (10) para encendir el aparato.
• Seleccionar Radio con el botón de Source (4).
• Sintonizar la estación radio deseada usando el control Sintonización en el aparato o en el telemando siguiendo las instrucciones de la sección de abajo..
• Ajustar el VOLUMEN al nivel deseado usando las teclas VOLUMEN + y -(21.8) en el telemando o con la tecla. Volumen - / + en el aparato (15).
• Para apagar el aparato, pulsar el interruptor POWER (10).

SINTONÍA MANUAL/AUTOMÁTICA

• Para sintonizar una estación apriete y libere las teclas Sintonización.
• Para activar la sintonía automática, apriete y mantenga apretadas por más de 2 segundos las teclas Sintonía TUNE/CLK+ o TUNE/CLK- (16,14). La unidad de búsqueda automáticamente la primera estación disponible en condiciones de recibir con suficiente potencia y se detiene en esta estación.

SINTONÍA AUTOMÁTICA

• Asegúrese de que la antena de FM se conecta a la parte trasera.
• Pulsando los botones de ajuste TUNE/CLK + o TUNE/CLK- (16,14) durante aproximadamente un segundo. La radio explorará automáticamente las señales más fuertes de radio. La pantalla mostrará la frecuencia en MHz de FM.
• La radio dejará de escanear cuando una señal fuerte.
• Repita este procedimiento hasta que la emisora se encuentra.

Note: Como la sintonía automática depende de la intensidad de la señal del transmisor, los transmisores de la señal débil algunas veces son saltadas. En casos del género, usar la sintonía manual para encontrar los transmisores débiles.

De otra parte, con una señal muy fuerte, la radio se podría parar primera que la regulación optimal de la estación radio sea alcanzada. Sintonizar manualmente para conseguir una mejor recepción.

MEMORIZACIÓN DE ESTACIONES PRESELECCIONADAS (CON EL TELEMANDO)

Es posible memorizar hasta 20 estaciones radio en la memoria.

Para memorizar las estaciones preseleccionadas:

• Pulsar la tecla Power (10) en la unidad principal.

- Seleccionar Radio con el botón de Función (4).

- Sintonizar la estación radio deseada usando el control Sintonización.

- Presionar la tecla Preset (11) en telemando.

EspañolEs

• Seleccionar la posición con los botones PRESET-UP or PRESET-DN en el mando (3,4) entre 10 segundos.
• Repita las operaciones arriba indicadas hasta que hayan sido programadas todas las estaciones deseadas.

PARA ESCUCHAR UNA ESTACIÓN PRESELECCIONADA (solamente telemando)

- Seleccionar Radio con el botón de Source (4).

- Presiona los botones PLAYLIST UP or PLAYLIST DN (3,4) en el telemando para seleccionar la estación deseada hasta la estación deseada aparece en la pantalla.

ANTENA

- Para la recepción FM, se encuentra incorporada en la parte derecha del aparato el hilo de la antena FM (17). Mover el hilo hasta cuando se alcance la mejor recepción. Se puede conectar una antena a cable.

FUNCTION iPod / iPhone

En modalidad STANDBY:

1. Insertar firmemente el lector de iPod en el alojamiento de iPod en la parte superior del aparato.
2. Pulsar Power en el aparato o en el mando de distancia para encender el aparato. Pusar la tecla Source en el aparato o sobre el mando de distancia para seleccionar la modalidad iPod, el indicador iPod aparecerá en el display.

Con el aparato en modalidad iPod:

1. Insertar PLAY/PAUSE una vez para iniciar la lectura del iPod (Telemando solamente). Regular el volumen alto/bajo.
2. Pulsar PLAY/PAUSE una vez para parar la lectura de la pieza actual. Para retomar la lectura del disco, pulsar la tecla PLAY/PAUSE de nuevo.
3. Para saltar hacia adelante o atrás las piezas, pulsar TUNE/CLK+ o TUNE/CLK- (16,14) para seleccionar la pieza deseada.

Como cargar al lector iPod por el aparato:

1. El lector iPod tiene a una batería interior. Ella necesitará ser cargada cuando el iPod no es usada por un po de tiempo.

2. Podéis cargar al lector iPod atravieso el aparato automáticamente, en modalidad STANDBY o POWER ON

Nota:

1. La batería del lector iPod se carga durante una hora de 80% y se carga completamente después de algunas horas. Si lo cargáis durante la lectura

impiegherà más tiempo.

1. Es mejor no cargar en modalidad Radio. Podría interferir con la recepción.

Nota:

1. Siempre podéis controlar al lector iPod del aparato principal, del telemando o del lector iPod mismo cuando el aparato se encuentra en modalidad "iPod".
2. El lector iPod tiene que siempre estar firmemente enclavado y de modo STANDBY para evitar daños al aparato y al iPod.

MUTE (DEL TELEMANDO)

1. Presionar la tecla Mute (2) en el telemando para bajar immediatamente el volumen del sonido. MUTE aparece en el display.
2. Presionar Mute nuevamente per volver al nivel de volume anterior.

LECTURA AUX IN

La entrada AUX IN se encuentra en el reverso del aparato (12). Usar un cable con jack estéreo de 3.5mm para conectar el aparato audio externo a la entrada AUX IN.

1. Para seleccionar la función AUX IN, pulsar repetidamente la tecla FUNCIÓN en el aparato o en el telemando hasta que AUX aparece en el display.
2. Pulsar las teclas VOLUMEN para regular el nivel de salida.

Nota: El cable LINE IN no es incluido en la confección.

MUTE (DEL TELEMANDO)

1. Presionar la tecla Mute (2) en el telemando para bajar immediatamente el volumen del sonido. MUTE aparece en el display.
2. Presionar Mute nuevamente per volver al nivel de volume anterior.

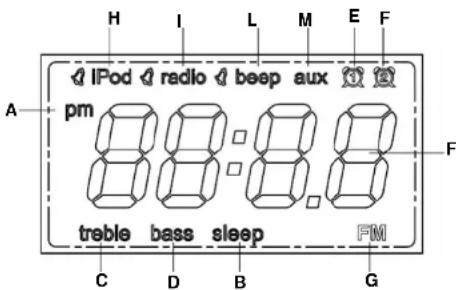

PANTALLALCD

A. INDICADOR AM/FMG. INDICADOR BANDA FM
B. INDICADOR SLEEP H. INDICADOR IPOD / IPHONE
C. INDICADOR AGUDOI I. INDICADOR RADIO
D. INDICADORE BAJO L. INDICADOR BEEP
E. INDICADOR ALLARME 1 M. INDICADOR AUX-IN
F. INDICADOR ALLARME 2

EspañolEs

ESPECIFICACIONESTÉCNICAS

Fuentes Alimentación

CA: 230V - 50 Hz

Baterías: 1 x CR-2025 para el telemando

Gama de Frecuencias Radio

FM: 87.5 - 108 MHz

General

Auriculares: 3.5mm stereo, 8-32 Ohmios

Salida: 2 x 2 Watt

Nota: Especificaciones y diseño sujetos a posibles modificaciones sin previo aviso.

Eliminación correcta de este producto -

(material electrico y electrónico de descarte)

La presencia de esta marca en el producto o en el material informativo que lo acomaña, indica que al finalizar su vida útil no deberá eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humane que representa la eliminación incontrolada de residuos, separe este producto de otros tipos de residuos y reciclelo correctamente para promover la reutilización sostenible de recursos materiales. Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto, o con las autoridades locales pertinentes, para informarse sobre cómo y donde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro. Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este produco no debe eliminarse mezolado con otros residuos comerciales.

ATENÇÃO

Para evitar descargas eléctricas, desligar a tomada antes de tirar a tampa.
