MANUAL DE USUARIO CDJ700 GEMINI

Carga de Discos y Dispositivos de Memoria 28

Controles de Reproducción 29

Controles de Efectos 32

Controles de Rueda Jog 33

Controles de Pantella 34

Controles MIDI 35

Resolución de Problemas 37

Especificaciones Téchinas 38

Información de la Garantía 75

Registro del Product 77

gemini®

FRANÇAIS

Mises en Garde 40

Introduction 41

Vue d'Ensemble 43

Connexions 44

MANUAL DE INSTRUCCIONES

gemini®

LEA ESTO ANTES DE USAR ESTE APARATO INSTRUCCIONES DE SEGURIDAD Y PRECAUCIONES IMPORTANTES

RIESGO DE DESCARGA ELÉCTRICA. ¡NO LO ABRA!

PRECAUCIÓN: Este aparato cumple con las normativas FCC cuando utilice cables y conectores con blindaje para la conexión a otros aparatos. Para evitar interferencias electromagnéticas con aparatos eléctricos como radios y TV, use cables y conectores con blindaje para las conexiones.

El símbolo de exclamación dentro de un triángulo equilátero quiere advertir al usuario de la existencia de instrucciones de uso y mantenimiento (reparaciones) importantes en los documentos que se adjuntan con esta unidad.

El símbolo del rayo dentro de un triángulo equilátero pretende advertir al usuario de la presencia de "voltajes peligrosos" no aislados dentro de la carcasa de este aparato, que pueden ser de magnitud suficiente como para suponer un riesgo de descarga eléctrica a las personas.

LEA LAS INSTRUCCIONES: Lea todas las instrucciones de uso y seguridad antes de utilizar este aparato.

CONSERVE ESTAS INSTRUCCIONES: Conserve estas instrucciones de uso y reparaciones para cualquier posible referencia en el futuro

PRESTE ATENCIÓN A LOS AVISOS: Preste atención y haga caso a todas las advertencias y avisos que aparezcan en este manual de instrucciones.

SIGA LO INDICADO EN ESTAS INSTRUCCIONES: Siga todos los pasos indicados en estas instrucciones.

LIMPIEZA: Limpie este aparato únicamente con un trapo suave y seco. Nunca utilice ceras o disolventes de ningún tipo dado que pueden dañar la carcasa

ACCESORIOS: Para evitar posibles riesgos, no utilice complementos o accesorios no recomendados por el fabricante.

AGUA Y HUMEDAD: No utilice este aparato cerca del agua, por ejemplo, cerca de una pila, piscina o bañera, ni tampoco en sótanos húmedos, por ejemplo

MONTAJE: No coloque este aparato sobre una mesa, soporte, tripode o abrazadera inestable. El aparato puede caer al suelo, produciendo posibles daños a las personas y al propio aparato. Utilice solo una mesa, soporte, tripode o abrazadera recomendada por el fabricante o que se venda con este mismo aparato. Cualquier instalación de este aparato debe seguir las instrucciones del fabricante y solo deben ser usados accesorios de montaje recomendados por el fabricante

SOPORTE: Desplace con cuidado la combinación soporte-aparato para evitar vuelcos. Las paradas bruscas, una fuerza excesiva o las superficies inestables pueden hacer que la combinación vuelque. Vea la figura A.

VENTILACIÓN: Las ranuras y aberturas de la carcasa se incluyen para la ventilación del aparato de cara a asegurar un funcionamiento fiable y evitar su recalentamiento, por lo que no las tape ni obstruya. Nunca coloque cortinas, muebles, toallas o superficies similares delante de ellas. No instale este aparato encastrado en una instalación fija como en una estantería o rack salvo que pueda estar seguro de la correcta ventilación de la unidad.

FUENTES DE ALIMENTACIÓN: Solo debe usar este aparato con una fuente de alimentación del tipo indicado en la etiqueta. Si no está seguro del tipo de fuente de alimentación de la que dispone, consulte a su compañía eléctrica o a su distribuidor.

UBICACIÓN: Coloque este aparato en un lugar seguro y estable

PERIODOS SIN USO: Desconecte el cable de corriente de la salida cuando no vaya a usar este aparato durante un periodo de tiempo largo.

TOMA DE TIERRA O POLARIZACIÓN:

- Si este aparato dispone de un enchufe polarizado (uno con dos bornes de distinto tamaño), observará que dicho enchufe solo encaja de una forma en la salida. Esto es una medida de seguridad. Si el enchufe no encaja en la salida, déle la vuelta al enchufe. Si aun así sigue sin encajar, haga que un electricista cambie su salida anticuada. Nunca anule el sistema de seguridad que supone un enchufe polarizado. - Si este aparato está dotado de un enchufe con toma de tierra, dicho enchufe con tres puntas solo encajará en una salida de corriente con toma de tierra. Esto es una medida de seguridad. Si el enchufe no encaja en la salida, póngase en contacto con un electricista para que sustituya su vieja salida de corriente. Nunca intente anular el sistema de seguridad que supone la toma de tierra.

Fig. A

PROTECCIÓN DEL CABLE DE CORRIENTE: Coloque el cable de corriente de forma que no pueda ser pisado o quedar aplastado por ningún objeto, con especial atención en los cables y enchufes, receptáculos y en el punto en el que el cable sale del aparato

TOMA DE TIERRA DE ANTENA EXTERIOR: Si conecta a este aparato una antena exterior o sistema de cable, asegúrese de que estén conectados a una toma de tierra para disponer de protección contra posibles cargas de estática y picos de corriente. El artículo 810 del National Electrical Code, ANSI/NFPA 70, ofrece información relativa a la correcta conexión a tierra de sistemas eléctricos de edificios, unidades de descarga de antenas, tamaño de los conductores de toma a tierra, ubicación de las unidades de descarga, conexión de electrodos y requisitos de dichos electrodos de toma de tierra. Vea la figura B.

RAYOS: Para una mayor protección del aparato durante las tormentas eléctricas, o cuando no lo vaya a usar durante un periodo prolongado, desenchúfelo de la salida de corriente y desconecte la antena o sistema de cable. Esto evitará posibles daños en caso de la caída de un rayo.

LINEAS ELÉCTRICAS: No debería haber ninguna antena exterior en las inmediaciones de líneas de corriente o de iluminación, o de forma pueda caer sobre ellas. Al instalar una antena exterior, tome todas las precauciones posibles para evitar que pueda entrar en contacto con líneas o tomas eléctricas. dado que ese contacto podría llegar a ser fatal.

SOBRECARGA: De cara a evitar descargas o incendios, no sobrecargue las salidas de corriente, regletas o receptáculos

INTRODUCCIÓN DE OBJETOS O LÍQUIDOS: No introduzca nunca ningún tipo de objetos dentro de esta unidad a través de sus aberturas dado que pueden producir cortocircuitos y otros riesgos. Nunca derrame líquidos de ningún tipo sobre este aparato.

REPARACIONES: No intente reparar este aparato por sus propios medios dado que la apertura de las carcasas puede hacer que quede expuesto a descargas eléctricas y otros riesgos. Dirja cualquier posible reparación al servicio técnico.

DAÑOS QUE REQUIEREN REPARACIÓN: Desenchufe este aparato y diríjase al servicio técnico en los siguientes casos

• Si el enchufe o el cable de alimentación han resultado dañados.
• Si se ha derramado un líquido o se ha introducido cualquier tipo de objeto dentro de este aparato.
• Si este aparato ha quedado expuesto a la lluvia o al agua
• Si, tras cumplir con lo indicado en estas instrucciones, el funcionamiento no es el adecuado. Ajuste los controles solo de la forma indicada en estas instrucciones ya que cualquier otro ajuste fuera de lo indicado aquí puede dar lugar a riesgos y a costosas reparaciones para devolver el aparato a su estado normal.
• Si este aparato ha caído al suelo o ha resultado dañado de cualquier forma.
• Cuando el rendimiento o funcionamiento del aparato no sean correctos

PIEZAS DE RECAMBIO: Cuando sea necesario cualquier recambio, asegúrese de que el técnico utilice solo piezas de recambio originales o de idénticas características a estas. El uso de piezas no autorizadas puede dar lugar a incendiois, descargas eléctricas u otros riesgos.

COMPROBACIÓN DE SEGURIDAD: Trás la realización de cualquier reparación sobre este aparato, solicite al técnico que realice una comprobación de seguridad para verificar que el aparato esté en perfectas condiciones operativas

MONTAJE EN PAREDES O TECHO: Este aparato no ha sido diseñado para su instalación en paredes o techos

CALOR: Coloque este aparato lejos de fuentes de calor como radiadores, calentadores, hornos u otros productos (incluyendo amplificadores) que generen calor

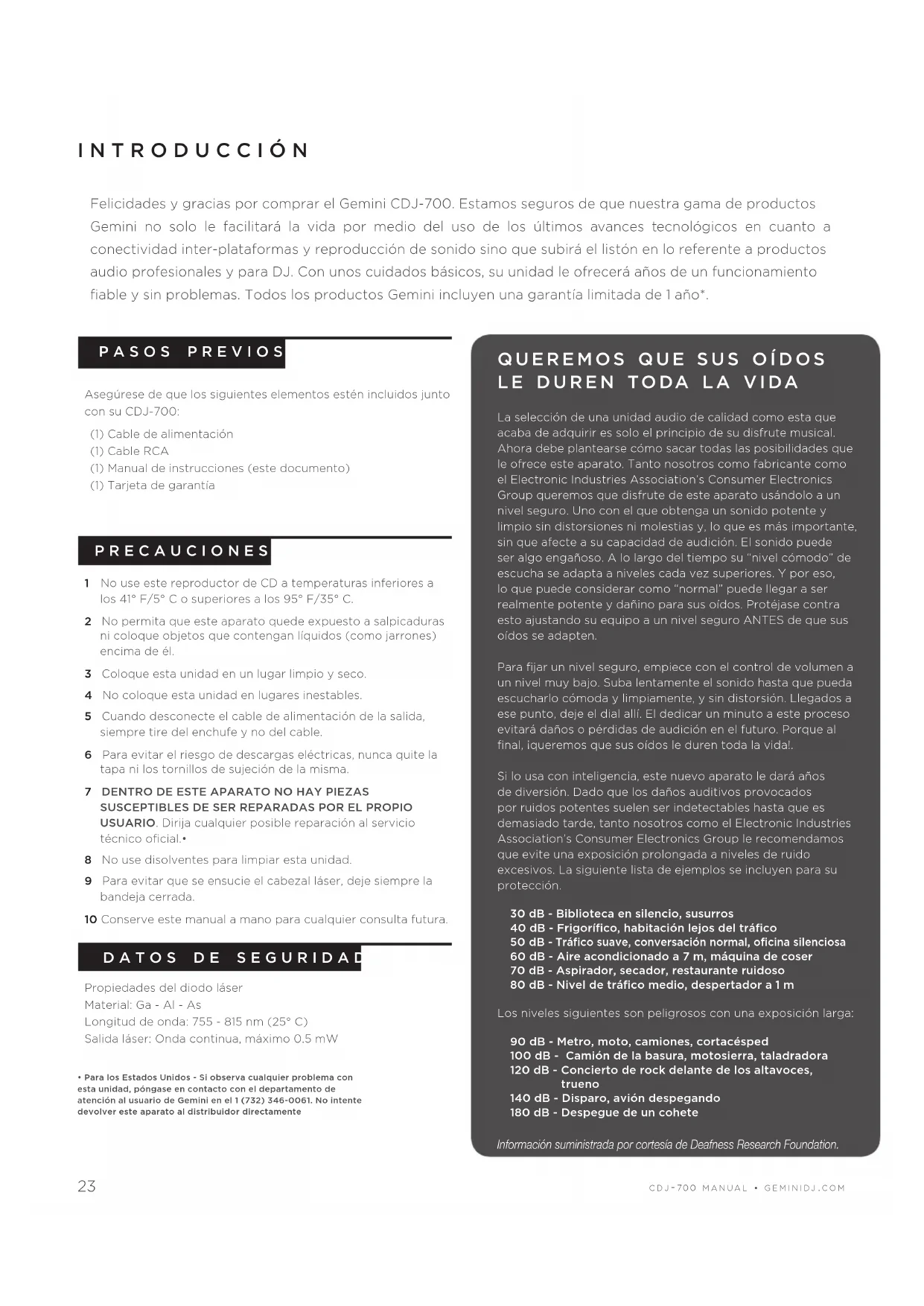

INTRODUCCIÓN

Felicidades y gracias por comprar el Gemini CDJ-700. Estamos seguros de que nuestra gama de productos Gemini no solo le facilitará la vida por medio del uso de los últimos avances tecnológicos en cuanto a conectividad inter-plataformas y reproducción de sonido sino que subirá el listón en lo referente a productos audio profesionales y para DJ. Con unos cuidados básicos, su unidad le ofrecerá años de un funcionamiento fiable y sin problemas. Todos los productos Gemini incluyen una garantía limitada de 1 año*.

PASOS PREVIOS

Asegúrese de que los siguientes elementos estén incluidos junto con su CDJ-700:

(1) Cable de alimentación
(1) Cable RCA
(1) Manual de instrucciones (este documento)
(1) Tarjeta de garantía

PRECAUCIONES

1 No use este reproductor de CD a temperaturas inferiores a los 41° F/5° C o superiores a los 95° F/35° C.
2 No permita que este aparato quede expuesto a salpicaduras ni coloque objetos que contengan líquidos (como jarrones) encima de él.
3 Coloque esta unidad en un lugar limpio y seco.
4 No coloque esta unidad en lugares inestables.
5 Cuando desconecte el cable de alimentación de la salida, siempre tire del enchufe y no del cable.
6 Para evitar el riesgo de descargas eléctricas, nunca quite la tapa ni los tornillos de sujeción de la misma.
7 DENTRO DE ESTE APARATO NO HAY PIEZAS SUSCEPTIBLES DE SER REPARADAS POR EL PROPIO USUARIO. Dirija cualquier posible reparación al servicio técnico oficial.
8 No use disolventes para limpiar esta unidad.
9 Para evitar que se ensucie el cabezal láser, deje siempre la bandeja cerrada.
10 Conserve este manual a mano para cualquier consulta futura.

DATOS DE SEGURIDAD

Propiedades del diodo láser

Material: Ga - Al - As

Longitud de onda: 755 - 815 nm (25°C)

Salida láser: Onda continua, máximo 0.5 mW

- Para los Estados Unidos - Si observa cualquier problema con esta unidad, póngase en contacto con el departamento de atención al usuario de Gemini en el 1 [phone]. No intente devolver este aparato al distribuidor directamente

QUEREMOS QUE SUS OÍDOS LE DUREN TODA LA VIDA

La selección de una unidad audio de calidad como esta que acaba de adquirir es solo el principio de su disfrute musical. Ahora debe plantearse cómo sacar todas las posibilidades que le ofrece este aparato. Tanto nosotros como fabricante como el Electronic Industries Association's Consumer Electronics Group queremos que disfrute de este aparato usándolo a un nivel seguro. Uno con el que obtenga un sonido potente y limpio sin distorsiones ni molestias y, lo que es más importante, sin que afecte a su capacidad de audición. El sonido puede ser algo engañoso. A lo largo del tiempo su "nivel cómodo" de escucha se adapta a niveles cada vez superiores. Y por eso, lo que puede considerar como "normal" puede llegar a ser realmente potente y dañino para sus oídos. Protéjase contra esto ajustando su equipo a un nivel seguro ANTES de que sus oídos se adapten.

Para fijar un nivel seguro, empiece con el control de volumen a un nivel muy bajo. Suba lentamente el sonido hasta que pueda escucharlo cómoda y limpiamente, y sin distorsión. Llegados a ese punto, deje el dial allí. El dedicar un minuto a este proceso evitará daños o pérdidas de audición en el futuro. Porque al final, iqueremos que sus oídos le duren toda la vida!

Si lo usa con inteligencia, este nuevo aparato le dará años de diversión. Dado que los daños auditivos provocados por ruidos potentes suelen ser indetectables hasta que es demasiado tarde, tanto nosotros como el Electronic Industries Association's Consumer Electronics Group le recomendamos que evite una exposición prolongada a niveles de ruido excesivos. La siguiente lista de ejemplos se incluyen para su protección.

30 dB - Biblioteca en silencio, susurros
40 dB - Frigorífico, habitación lejos del tráfico
50 dB - Tráfico suave, conversación normal, oficina silenciosa
60 dB - Aire acondicionado a 7 m, máquina de coser
70 dB - Aspirador, secador, restaurante ruidoso
80 dB - Nivel de tráfico medio, despertador a 1 m

Los niveles siguientes son peligrosos con una exposición larga:

90 dB - Metro, moto, camiones, cortacésped

100 dB - Camión de la basura, motosierra, taladradora

120 dB - Concierto de rock delante de los altavoces, trueno

140 dB - Disparo, avión despegando

180 dB - Despegue de un cohete

Información suministrada por cortesía de Deafness Research Foundation.

LIMPIEZA DE LA UNIDAD

Para limpiar el CDJ-700 use solo un trapo suave y seco y/o aire comprimido. Si la unidad está muy sucia, le recomendamos que use una disolución 2:1 de agua destilada y alcohol isopropil al 30%. No use limpiadores químicos ni disolventes ya que eso puede dañar la unidad.

CONDICIONES OPERATIVAS

Para un máximo rendimiento, la temperatura del entorno debe estar entre los +5° y +35° C (+41° - +95° F). Si la temperatura está fuera de ese margen se pueden producir errores de lectura en pantalla, recalentamientos o inestabilidad del sistema. Evite exponer este aparato a la luz del sol directa.

Cuando vaya a instalar esta unidad, asegúrese de colocarla en un lugar estable y lo más lejos posible de posibles vibraciones. Incluso aunque esta unidad pueda soportar vibraciones, los dispositivos de almacenamiento (especialmente discos duros) con los que la usará no suelen poder. Asegúrese también de no colocar o usar este aparato muy cerca de unidades que generen calor como etapas de potencia o proyectores.

FORMATOS Y DISCOS ADMITIDOS

El CDJ-700 reproduce discos (compatible con CD) así como ficheros musicales contenidos en dispositivos de memoria USB. Los siguientes formatos de ficheros son admitidos:

• WAV (PCM a 16 bits, frecuencias de muestreo de 8, 11.025, 12, 16, 22.50, 24, 32, 44.1 y 48 kHz)
  • MP3 (16 bits, 44.1 kHz, MPEG1 Layer 3)
• AAC (16 bits, 44.1 kHz, stereo, AAC Core, AAC Plus, AAC Plus v2)
  • AIFF (16 bits, 44.1 kHz, stereo)

Los sistemas de ficheros admitidos en pendrives de memoria incluyen:

FAT
FAT32
HFS+
NTFS

USO DEL CONTROL MIDI

El CDJ-700 también puede enviar a un ordenador datos MIDI de sus botones y controles para controlar con ello los parámetros y la reproducción de un software de DJ. También puede dar salida a la reproducción audio del ordenador desde el CDJ-700.

Antes de usar el CDJ-700 como un dispositivo audio, conecte el CDJ-700 con un cable USB y deje que su PC/MAC lo detecte. Ejecute su software DJ y elija el CDJ-700 como dispositivo de salida en la configuración del software DJ. Para saber cómo hacer esto, lea el manual de instrucciones del software.

CONEXIÓN A UN ORDENADOR

El CDJ-700 es un dispositivo de tipo "plug and play" que no requiere ningún software de instalación. Los drivers de control audio y MIDI del CDJ-700 son compatible con PC y MAC.

• Para usar el CDJ-700 con un ordenador Windows, conecte el CDJ-700 a su PC después de poner en marcha el ordenador. El CDJ-700 configurará los drivers WDM standard. Elija el CDJ-700 como su dispositivo para usarlo como dispositivo audio. También puede configurar drivers ASIO para usarlos con el CDJ-700, como el ASIO4ALL.
• Para usar el CDJ-700 con un ordenador con sistema operativo MAC, conecte el CDJ-700 a su MAC después de poner en marcha el ordenador. Use los drivers audio CORE standard del sistema y elija el CDJ-700 como su dispositivo.

RESUMEN

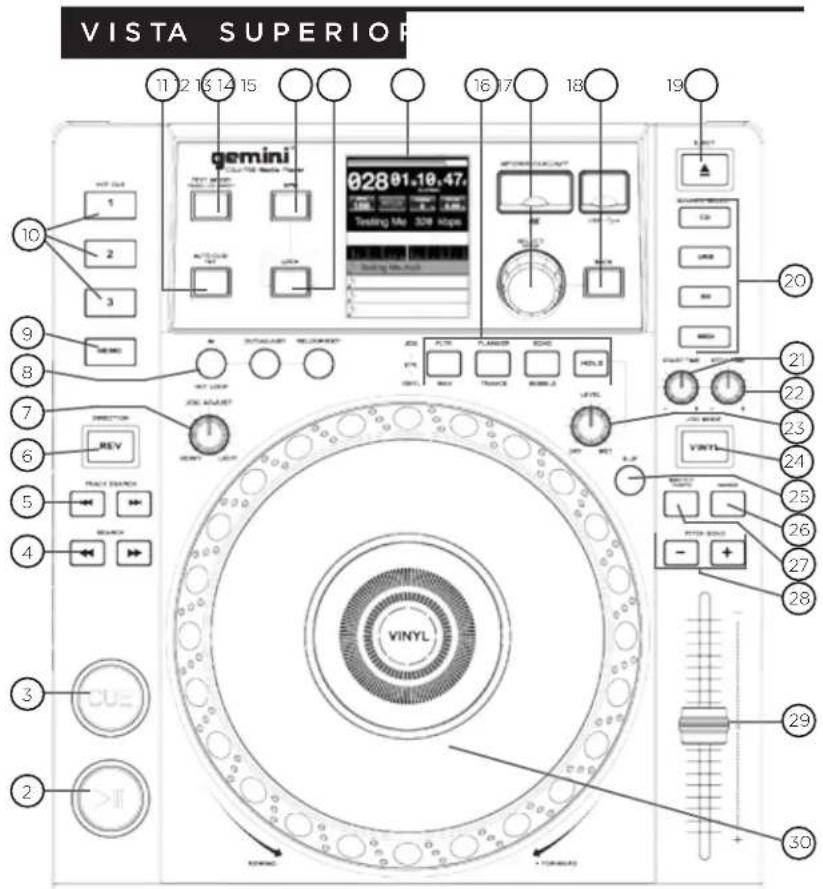

VISTA SUPERIOR 11 12 13 14 15 16 17 18 19 gemini 028 01.10.47. Testing Me 32W Amps TOMENIX VINYL VINYL VINYL VINYL VINYL VINYL VINYL VINYL VINYL VINYL VINYL VINYL VINYL VINYL VINYL VINYL VINYL VINYL VINYL VINYL VINYL VINYL VINYL VINYL VINYL VINYL VINYL VINYL VINYL VINYL VINYL VINYL VINYL VINYL

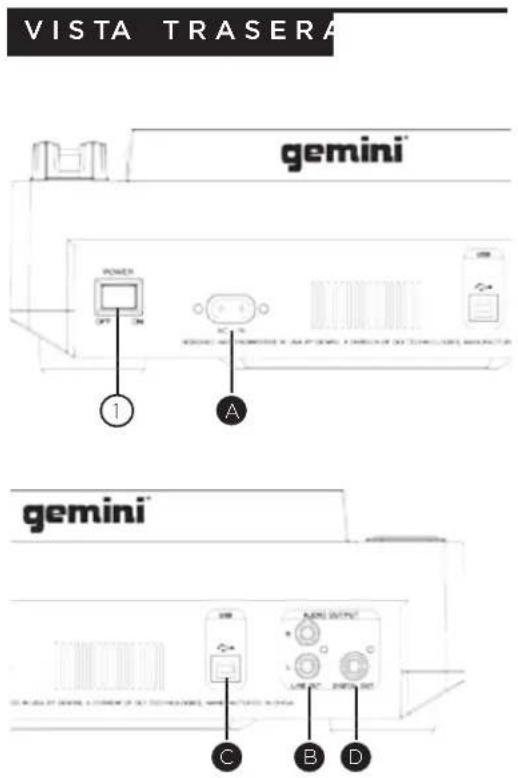

VISTA TRASERA gemini® POWER 1 A gemini® C B D

CONTROLES

① Encendido/apagado
② Reproducción/pausa ▶ / II
③ Escucha (cue)
④ Búsqueda ◀◀/▶▶
⑤ Buscar pista | ◀◀/▶▶
6 Inversión
⑦ Ajuste jog
⑧ Entrada/salida de bucle/ajuste/re-bucle/salida
⑨ Memo
10 Escuchas directas
11 Auto-escucha / tiempo
12 Modo texto / on/off táctil
13 BPM
14 Bloqueo
15 Pantalla táctil LCD

16 Efectos
17 Mando giratorio (encoder) / selección / contraste
18 Atrás
19 Expulsión
20 Selección de fuente
21 Tiempo inicio jog
22 Tiempo parada jog
23 Efecto seco/húmedo
24 Vinyl
25 Modo Slip
26 Rango
27 Tempo master
28 Inflexión tonal [+] [-]
29 Fader de control de tono
30 Rueda jog

CONEXIÓN DEL CDJ-700

Conecte el cable de alimentación del CDJ-700 en el enchufe de corriente AC IN (A).

SALIDA LÍNEA

ON ON/OFF ON/OFF ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On O3001-0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Conecte un extremo del cable RCA incluido a la toma LINE OUTPUT (B) del panel trasero y el otro extremo en una de las tomas de entrada de línea disponibles de su mesa de mezclas. Si está conectando el CDJ-700 a través de un receptor, puede conectar el otro extremo del cable RCA incluido a las tomas CD AUX INPUT de su receptor. Si no dispone de entradas CD o AUX INPUTS use cualquier entrada de nivel de línea (no phono).

gemini VBR AUDIO OUTPUT LIME OUT - PRINT OUT

SALIDA USB

Conecte el cable USB en la salida USB OUT (C) del panel trasero. Conecte el otro extremo del cable USB a cualquier puerto USB disponible de su ordenador. Esto le permitirá usar el CDJ-700 en el modo MIDI.

SALIDA DIGITAL

AIR C2-a ALABAT OUTPUT R LINE OUT DRINK OUT 1. POWER OF CO., TECHNICAL, MAXIANT, FLAW IN CHINA

Conecte un cable S/PDIF (opcional - no incluido) en la toma DIGITAL OUT del CDJ-700 (D) y en cualquier puerto DIGITAL IN de otro dispositivo para enviar el audio digital a dicha entrada. Sus posibles aplicaciones incluyen el usar DIGITAL OUT para grabar o dar señal a un DAW (workstation audio digital)

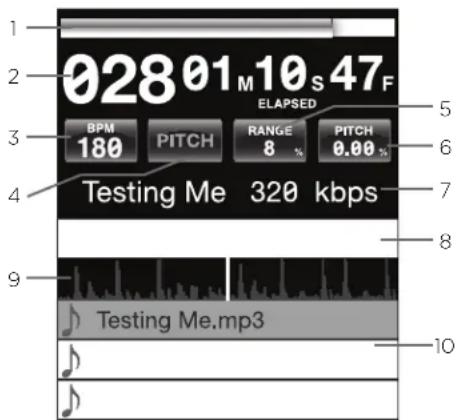

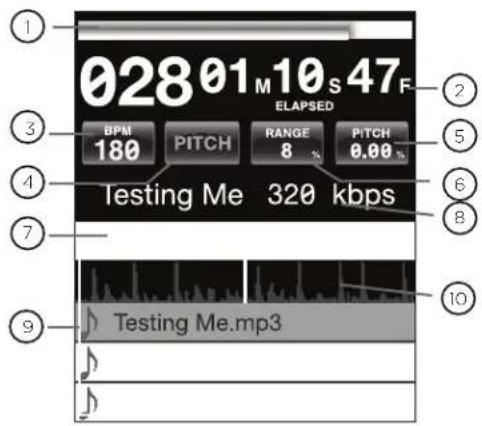

PANTALLA TÁCTIL LC

02801M10s47F ELAPSED BPM 180 PITCH RANGE 8 % PITCH 0.00 % Testing Me 320 kbps Testing Me.mp3

BARRA de AVAnce de TiemPo

Le muestra la posición activa de la pista.

② indicAción de TiemPo

Muestra el valor de tiempo activo de la pista.

③ BPm

Muestra el valor BPM activo en el modo BPM auto y manual BPM o la información de tempo de la etiqueta ID3.

4 TemPo

Si MASTER TEMPO está en OFF, es mostrado el TONO en este campo. Si MASTER TEMPO está en ON, en este campo es mostrado el TEMPO.

VALoR de Tono/mT

Muestra el valor de TONO/TEMPO activo.

RAngo

Muestra el rango de TONO/TEMPO elegido en ese momento.

7 BARRA de PARÁmeTRo de eFecToS

Muestra el valor de parámetro de efecto

⑧ indicAción de inFoRmAción de PiSTA

Muestra información de la pista.

⑨ BUScAdoR

Muestra las pistas y carpetas reproducibles.

⑩ FoRmA de ondA de PiSTA

Muestra una representación visual del audio de la pista cargada. Pulse sobre la onda para cambiar el zoom. Los valores posibles son: 3.2, 6.5, 12 y 24 segundos.

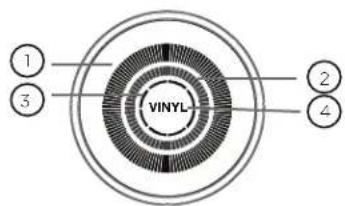

PANTALLAS DE RUEDA JO

VINYL 1 2 3 4

PAnTALLA de PiSTA

Simula un giradiscos a una velocidad de 33 1/3 RPM y muestra la posición activa de la pista.

② PAnTALLA de PUnTo cUe/SLiP

Muestra el punto de escucha o CUE asignado a la pista. En el modo SLIP muestra la posición de reproducción activa (pág. 31).

3 PAnTALLA TÁcTiL de RUedA jog

La pantalla táctil de la rueda jog se ilumina cuando pulse la rueda jog.

④ VinYL

Esta pantalla se ilumina cuando el modo VINYL esté activado.

CARGA DE DISCOS Y DISPOSITIVOS DE MEMORIA

Una vez que haya conectado todos los cables, encienda el CDJ-700 pulsando el botón POWER (1); púlselo una segunda vez para apagar la unidad.

SELECCIÓN DE FUENT

El botón SOURCE SELECT (20) le permite elegir la unidad desde la que reproducirá la música:

cd Pulse el botón fuente CD para reproducir música desde la unidad CD.

USB Pulse el botón fuente USB para reproducir música desde una memoria USB.

Sd Pulse el botón fuente SD para reproducir música desde una tarjeta SD/SDHC.

midi Pulse el botón fuente MIDI para activar esta unidad en el modo MIDI bidireccional. En él, todos los controles (pulsaciones de botón, giros de controles y potenciómetros) son registrados en la unidad y transferidos al PC vía MIDI USB. Puede usar esto junto con un software DJ para controlar los parámetros de dicho programa. (Para más información, vea pág. 9).

CARGA/EXPULSIÓN DE DISCOS

La ranura CD-ROM (imagen de abajo) es donde quedará su CD durante la carga, descarga y reproducción y admite CD tanto de 12 como de 8 cm.

Pulse el botón EJECT (19) para expulsar el disco de la ranura CDROM. Aunque pulse este botón, el disco no será expulsado si está en el modo de reproducción.

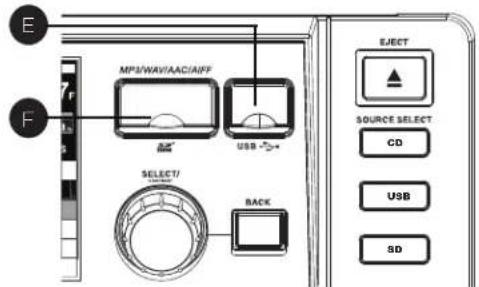

CARGA/EXPULSIÓN DE UNIDADES USB/SD

USB Inserte la memoria USB en la toma USB (E) de la parte superior del CDJ-700. Tras cargar la memoria aparecerá en la pantalla táctil LCD las carpetas y pistas que contiene.

Sd Inserte la tarjeta SD en la ranura de tarjetas SD (F) de la parte superior del CDJ-700. Tras cargar la tarjeta aparecerá en la pantalla táctil LCD las carpetas y pistas que contiene.

E F MP3/WAVI/AAC/AFF USB SELECT/ BACK EJECT SOURCE SELECT. CD USB SD

Para expulsar la memoria USB y la tarjeta SD, cambie la selección de fuente (20) a otra distinta y extraiga la memoria USB o la tarjeta SD. Para expulsar la tarjeta SD, empújela un poco hacia dentro. Cuando salga un poco hacia fuera, extraígala completamente en vertical.

*NOTA: Antes de apagar el CDJ-700, extraiga cualquier memoria USB o tarjeta SD para asegurarse de que no se produzca ninguna pérdida de datos.

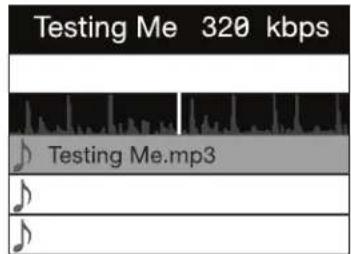

BÚSQUEDA DE PISTAS/CARPETAS

La pantalla de búsqueda le muestra los ficheros y carpetas reproducibles que hay en un CD, unidad USB o tarjeta SD.

Testing Me 320 kbps Testing Me.mp3

El giro del mando ENCODER(17) le permite buscar pistas en esta pantalla. También puede hacer esto con la pantalla táctil en la zona del buscador.

Para abrir una carpeta, haga que quede en video inverso y pulse el mando ENCODER (17) para elegirlo. Para cargar una pista, resáltela para cargarla y vuelva a pulsar de nuevo el mando ENCODER(17).

Para volver a la carpeta anterior, pulse el botón BACK (18).

CONTROLES DE REPRODUCCIÓN

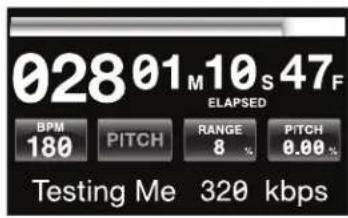

Una vez que haya cargado una pista, la zona de título de pista de la pantalla LCD le mostrará la pista cargada.

02801M10S47F ELAPSED BPM 180 PITCH RANGE 8 % PITCH 0.00 % Testing Me 320 kbps

REPRODUCCIÓN/PAUS

Pulse PLAY/PAUSE ▶ / II (2) para que comience la reproducción de la pista elegida. Púlselo de nuevo para activar la pausa y que la pista quede en la posición activa.

- Active la pausa antes de expulsar el disco: - Antes de expulsar un disco, la unidad tiene que estar en PAUSA. El disco no será expulsado mientras la unidad esté en el modo de reproducción.

BÚSQUEDA

Pulse SEARCH ◀◀/▶▶ (4) para hacer una búsqueda en la pista en la dirección que quiera (delante/atrás). Mantenga pulsado este botón para hacer un avance rápido o rebobinado.

BÚSQUEDA DE PIST

Pulse TRACK SEARCH▶▶I (5) para pasar al punto inicial de la pista siguiente y TRACK SEARCH I◀(5) para volver al punto inicial de la pista activa. El pulsar dos veces consecutivas este botón le hará volver al punto inicial de la pista anterior.

• Búsqueda en distintas carpetas:
• Si los ficheros están organizados en carpetas, solo podrá buscar las pistas de la carpeta activa.
• Función Autocue:
• Cuando esta función esté activa, la unidad quedará en pausa al principio de cada pista.

REPRODUCCIÓN INVERS

Pulse REVERSE (6) para hacer que comience la reproducción en sentido inverso.

INFLEXIÓN TONA

Pulse PITCH BEND [+] [-] (28) para aumentar el tono en hasta +100% o disminuirlo hasta -100% con respecto al valor activo. Deje de pulsar los botones para volver al valor original.

AJUSTE DEL TONO TEMPO

Mueva el fader PITCH CONTROL (29) para acelerar el tempo/subir el tono si lo sube hacia arriba [+] o reducirlo/bajarlo cuando lo mueva hacia abajo [-].

El valor de TONO/TEMPO activo aparecerá en la pantalla táctil LCD.

Pulse el botón RANGE (26) para ajustar el rango de control de este fader entre +/- 4, 8, 16, 24, 50 y 100 %

TEMPO MASTER

Los botones MASTER TEMPO (27) le permiten cambiar el tempo sin modificar el tono original.

El modo de ajuste activo, PITCH o TEMPO, será mostrado en la pantalla táctil LCD.

• RANGE en MASTER TEMPO:
- En el modo MASTER TEMPO, el rango disponible es +/- 4, 8, 16, 24, 50 y 100%
- Calidad del sonido:
- El sonido es procesado digitalmente en el modo MASTER TEMPO, por lo que no se produce pérdida de calidad de sonido aunque realice un ajuste drástico del tempo.

BPM

Mantenga pulsado el botón BPM (13) para cambiar entre estos modos: BPM ID3 / AUTO BPM / MANUAL BPM.

id3 Cuando ajuste el modo BPM a ID3, aparecerá la información BPM del ID3.

AUTo BPm Cuando ajuste el modo BPM a AUTO BPM, los tiempos musicales por minuto serán calculados de forma automática y la información correspondiente será mostrada en la LCD en el campo BPM.

mAnUAL BPm En este caso, use el botón BPM (13) para ajustar el tempo de la reproducción pulsándolo rítmicamente al tempo que quiera.

noTA Si hay un valor BPM presente en la etiqueta ID3 de un fichero, dicho valor será cargado y visualizado.

SINCRONIZACIÓN BP

La función BPM LOCK permite al usuario ajustar el valor BPM que quiera girando y pulsando el mando. Una vez que haya activado este modo, el valor de tono/ tempo master será ajustado automáticamente para que coincida con el BPM elegido.

Para activar esta función de sincronización, ajuste el BPM que quiera y pulse el botón LOCK (14).

Para desactivar esta sincronización, pulse de nuevo el botón LOCK (14).

noTA El rango de BPM que puede elegir queda limitado a esta gama de valores: 80 - 196 BPM.

CONTROLES CUE O DE ESCUCHA

AjUSTe deL PUnTo cUe

Con la reproducción en marcha, pulse PLAY/PAUSE ▶/II (2) para activar la pausa. Con la pista en pausa, pulse CUE (3) para configurar el punto cue en la posición activa. El piloto CUE se iluminará cuando el punto CUE haya sido con así como la marca en la pantalla de la rueda jog.

RecoLocAciÓN deL PUnTo cUe

Una vez que haya programado el punto, pulse PLAY/PAUSE ▶/II (2) para que la pista quede en pausa en el punto CUE. Pulse SEARCH ◀◀/▶▶ (4) o gire la rueda jog para recolocar la posición cue. Pulse CUE (3) para fijar la posición del punto cue en la posición activa.

ReToRno AL PUnTo cUe

Con la reproducción en marcha y tras haber programado el punto cue, el pulsar CUE (3) hará que la unidad active el modo de pausa (el botón PLAY/PAUSE parpadea) en el punto cue programado (piloto CUE encendido). Mantenga pulsado el botón CUE para activar el ensayo que le permitirá iniciar la reproducción desde el punto CUE programado. Deje de pulsar el punto CUE para que el CD vuelva al punto CUE prefijado.

eScUcHA o cUe AUTomÁTicA

La función AUTO CUE (11) ajusta el punto cue justo antes de que comience el sonido, para de esta manera saltar directamente la sección sin sonido de las pistas. Pulse AUTO CUE (11) para esta función de escucha automática.

CONTROLES CUE CONTINUACIÓN

CONFIGURACIÓN DE CUES DIRECTOS

Durante la reproducción o en el modo de pausa, pulse HOT CUE 1, 2 ó 3 (10) en el punto de la pista en el que quiera fijar ese HOT CUE.

Una vez pulsado, la escucha directa programada (1, 2 ó 3) debería iluminarse.

Para borrar un HOT CUE, pulse MEMO (9) para permitir la eliminación y seleccione el Hot Cue para su borrado.

REPRODUCCIÓN DE ESCUCHAS DIRECTAS

Antes de ejecutar una de estas escuchas directas, asegúrese de que MEMO (9) no esté activo.

Durante la reproducción o en el modo de pausa, pulse HOT CUE 1, 2 ó 3 (10) tras lo que comenzará la reproducción de forma instantánea desde el punto registrado en ese HOT CUE.

CONTROLES DE BUCLE

Imagen LOOP IN / LOOP OUT/ADJUST / RELOOP/EXIT (8)

AJUSTE DE UN BUCLE

Durante la reproducción, pulse LOOP IN (8) en la posición que quiera que sea el comienzo del bucle (punto de inicio del bucle).

Pulse LOOP OUT / ADJUST (8) en el punto que quiera que sea el final del bucle (posición de salida de bucle). El punto de salida de bucle quedará registrado y comenzará la reproducción del bucle desde el punto inicial.

EDICIÓN DE UN BUCLE

Para editar el bucle una vez ajustado, pulse el botón OUT/ADJUST (8). El botón LOOP IN (8) dejará de parpadear.

- Puede ajustar la longitud del bucle girando la rueda jog (30) hacia la derecha si quiere alargar el bucle o a la izquierda para acortarlo.

CANCELACIÓN DE UN BUCLE

Con un bucle activo, pulse RELOOP/EXIT (8) para desactivarlo. La reproducción continuará más allá del punto de salida de bucle.

RETORNO A UN BUCLE

Tras cancelar un bucle ajustado, pulse RELOOP/EXIT (8) durante la reproducción para volver al último bucle creado. La reproducción en bucle comenzará desde el punto de inicio del bucle.

CONTROLES DE EFECTOS

SECCIÓN DE EFECTO

El CDJ-700 le ofrece seis efectos internos: FLTR, FLANGER, ECHO, WAH, TRANCE y BUBBLE.

FLTR Este efecto es un filtro pasabandas que eliminará las frecuencias agudas o graves dependiendo de la posición de la BARRA DE PARÁMETRO DE EFECTOS. En la posición central no habrá efecto sobre el sonido. El ajuste de este efecto hacia la izquierda irá eliminando gradualmente las frecuencias agudas hasta que solo queden los súper graves, mientras que el ajuste hacia la derecha eliminará las bajas frecuencias hasta que solo queden las frecuencias más altas (agudas).

FLAngeR Esto es un efecto audio basado en el tiempo que se produce cuando dos señales idénticas son mezcladas juntas, pero con un retardo pequeño y gradualmente variable de una sobre la otra. La variación de este retardo produce un barrido hacia arriba y abajo en el espectro de frecuencias. El deslizamiento de la BARRA DE PARÁMETRO DE EFECTOS hacia la izquierda produce un flanger más lento, mientras que el movimiento hacia la derecha un efecto más rápido.

ecHo Este efecto repite la señal audio varias veces, cada vez más débilmente. El ajuste de la BARRA DE PARÁMETRO DE EFECTOS hacia la izquierda acorta el tiempo entre las repeticiones y reduce el volumen de las repeticiones, mientras que el ajuste hacia la derecha hará que el tiempo entre las repeticiones sea mayor y aumentará el volumen de las repeticiones.

wAH Esto es un efecto autowah que usa un filtro pasabajos de frecuencia de corte variable que da lugar a un pico resonante justo en su frecuencia de supresión pasabajos para simular la voz humana al producir un sonido "waaaaah" o su inverso tonal, "aaaooow".

BUBBLE Este es un efecto prefijado que combina los efectos WAH y ECHO.

TRAnce Este efecto usa una modulación de la amplitud para cortar el volumen del audio arriba o abajo.

AcTiVAción deL eFecTo

Durante la reproducción, la sección EFFECT (16) le permite activar/desactivar los efectos.

Cuando el modo VINYL (24) esté desactivado, podrá usar el grupo de efectos FLTR / FLANGER / ECHO. Cuando el modo VINYL (24) esté activo, podrá usar los efectos WAH / TRANCE / BUBBLE.

AjUSTe de LoS eFecToS

El control EFFECTS DRY/WET (23) ajusta la mezcla entre señal sin efectos (seca) y con efectos (húmeda). Gírelo a la derecha para aumentar la cantidad de señal húmeda (con efectos) o a la izquierda para aumentar la cantidad de señal sin efectos (seca).

La BARRA DE PARÁMETRO DE EFECTOS de la LCD le muestra el valor del parámetro de efectos del grupo de efectos FLTR / FLANGER / ECHO. Los efectos WAH / TRANCE / BUBBLE no disponen de parámetros ajustables.

Para ajustar el parámetro del grupo de efectos FLTR / FLANGER / ECHO, toque la BARRA DE PARÁMETRO DE EFECTOS de la pantalla táctil y ajuste la posición del parámetro al punto que quiera. También puede ajustar el parámetro del efecto usando la rueda jog (30). Gírela a la derecha para aumentar el valor del parámetro o a la izquierda para reducirlo.

NOTA: Cuando haya elegido un efecto, su nombre debería aparece en la pantalla durante 5 segundos.

modo HoLd o de BLoQUeo

El pulsar HOLD activará o desactivará este modo para el efecto. Esto seguirá aplicando el cambio del parámetro de efecto a la música.

Cuando tenga un efecto activo, pero el modo HOLD no lo esté, podrá cambiar el parámetro del efecto y escuchar el cambio al girar la rueda jog (30) o mover el dedo sobre la BARRA DE PARÁMETRO DE EFECTOS de la pantalla táctil LCD. Cuando deje de girar la rueda jog (30) el efecto quedará desactivado. Para mantener el efecto activo, active el modo HOLD.

Puede seguir cambiando el parámetro del efecto en este modo HOLD, dado que el efecto seguirá activo con su nuevo valor de parámetro.

CONTROLES DE RUEDA JO

AjUSTe de RUedA jog

El mando giratorio JOG ADJUST (7) le permite el ajuste del tacto de la rueda jog. Para un tacto más duro, gire el control JOG ADJUST (7) a la izquierda. Para un tacto más suave, gírelo a la derecha.

modo VinYL

Pulse el botón VINYL (24) para activar ese modo y que se ilumine el piloto Vinyl en la pantalla de la rueda jog.

La activación del modo Vinyl le permite conseguir efectos de tipo scratch cuando pulse y gire la rueda jog (30). Cuando el modo VINYL esté desactivado, la rueda jog (30) quedará en el modo SEARCH y le permitirá realizar búsqueda dentro de la pista.

El botón VINYL activa también los efectos WAH / TRANCE / BUBBLE en lugar de los FLTR / FLANGER / ECHO. En ese caso el giro de la rueda jog producirá un sonido scratch y cambiará los parámetros de los efectos.

TiemPo inicio / TiemPo PARAdA

La elección del valor START TIME (21) de la configuración del modo jog ajusta la velocidad a la que volverá la reproducción a ser normal una vez que haya dejado de pulsar sobre la rueda jog y cuando la unidad vuelva a la reproducción desde el modo de pausa. Este tiempo de inicio aumentará cuando gire el control a la derecha y disminuirá si lo gira a la izquierda.

El valor del modo jog STOP TIME (22) ajusta la velocidad de ralentización de la reproducción cuando pulse sobre la rueda jog y cuando active la pausa. Este tiempo de parada aumenta cuando gire el control a la derecha y disminuye cuando lo gire a la izquierda.

modo SLiP

Cuando esté activado SLIP (25), la reproducción normal continuará de forma inaudible por debajo de los efectos SCRATCH, LOOP y REVERSE. Cuando salga del modo SCRATCH, LOOP o REVERSE será recuperada la reproducción normal, tal como será indicado en la pantalla de la rueda jog (30).

SLiP con ScRATcH

Para usar el modo SLIP con scratching, active el modo VINYL pulsando el botón VINYL (24) y el modo SLIP pulsando el botón SLIP (25).

El uso de la rueda jog creará ahora efectos scratch pero la reproducción normal seguirá por debajo de ello de forma inaudible. La posición de reproducción es mostrada en la pantalla de la rueda jog.

Una vez que deje de pulsar la rueda jog, la reproducción normal continuará desde la posición activa.

NOTA: Al usar el modo SLIP con scratch no podrá realizar operaciones de SLIP inverso.

SLiP con BUcLe

Para usar el modo SLIP con la reproducción en bucle, active el modo SLIP pulsando el botón SLIP (25).

Configure un bucle (pág. 29) con los controles IN/OUT y el bucle comenzará. El botón SLIP (25) empezará a parpadear para indicarle que el modo SLIP está activo y la posición de reproducción aparecerá en la pantalla de la rueda jog.

Cuando salga del bucle, la reproducción normal continuará desde la posición activa.

SLiP con inVeRSiÓn

Para usar SLIP con la reproducción inversa, active el modo SLIP pulsando el botón SLIP (25).

Pulse REVERSE (6) para activar la reproducción inversa. El botón SLIP (25) empezará a parpadear para indicarle que el modo SLIP está activo y la posición de reproducción aparecerá en la pantalla de la rueda jog.

Pulse REVERSE (6) de nuevo para salir de la reproducción al revés. Tras eso, la reproducción normal continuará desde la posición activa.

OPCIONES DE PANTALL

AjUSTe deL conTRASTe

Mantenga pulsado el ENCODER (17) y gire el mando giratorio para ajustar el contraste de la pantalla de 240x320. Para aumentar el contraste, gire el mando a la derecha y para disminuirlo a la izquierda.

modo de indicAción de TeXTo

Pulse TEXT MODE / TOUCH ON/OFF (12) para cambiar la información visualizada en la PANTALLA TÁCTIL LCD (15) entre la información de título/artista/álbum/género de los ficheros.

Mantenga pulsado TEXT MODE / TOUCH ON/OFF (12) para activar/desactivar la funcionalidad de la pantalla táctil.

indicAción de TiemPo ReSTAnTe/TRAnScURRido de PiSTA

Mantenga pulsado el botón TIME/AUTOCUE (11) para cambiar el modo de indicación de tiempo de pista entre el tiempo transcurrido y el tiempo restante de la misma.

FUNCIONES DE LA PANTALLA TÁCTIL LCD

La pantalla LCD del CDJ-700 también tiene funciones como pantalla táctil. Puede usar las siguientes funciones con solo pulsar en esta LCD (15)

02801M10S47F ELAPSED BPM 180 PITCH RANGE 8 % PITCH 0.00 % Testing Me 320 kbps Testing Me.mp3 10

1 BARRA de TiemPo Toque en esta barra para pasar directamente a un punto determinado de la pista.
2 TiemPo Le permite cambiar entre los modos de indicación de tiempo transcurrido y tiempo restante.
3 BPm Indica el valor BPM activo en el modo BPM auto y manual o muestra la información BPM de la etiqueta ID3 cuando el modo BPM esté ajustado a ID3.

4 TemPo/Tono Realiza la misma función que el botón MASTER TEMPO (pág. 27). Cuando MASTER TEMPO esté en OFF, aparecerá PITCH en este campo. Cuando esté en ON, aparecerá TEMPO.
5 RAngo Tiene la misma función que el botón RANGE (pág. 10).
6 VALoR Tono/mT Le permite activar o desactivar PITCH/MT (pág. 27). De forma adicional, le muestra el valor PITCH/MT.
7 TiTULo de PiSTA Le permite elegir la indicación de título/artista/álbum/género. Toque en esta zona para ir cambiando entre los distintos modos.
8 BARRA de PARÁmeTRoS de eFecToS Le permite ajustar valores de efectos tocando en la posición deseada.
9 FoRmA de ondA de PiSTA Muestra una representación visual del audio de la pista cargado. Pulse sobre esta onda para realizar un zoom. Los valores posibles de zoom son: 3.2, 6.5, 12 y 25 segundos.
10 SeLección de PiSTA Le permite elegir una pista o entrar en una carpeta. Toque en esta zona para acceder a una carpeta.

CONTROLES MID

modo midi

El CDJ-700 le ofrece el MIDI que le permite codificar los botones y mandos giratorios del CDJ-700 al formato MIDI. Si esta unidad está conectada a un ordenador a través de un cable USB con un software DJ compatible MIDI, podrá usar este software DJ desde la unidad y podrá reproducir el audio del ordenador desde las salidas del CDJ-700.

Puede que no sea posible usar algunos botones para controlar su programa DJ. Para ver un listado de todos los mensajes MIDI admitidos consulte la tabla de mensajes de unidad MIDI.

noTA Para saber cómo configurar y usar su programa DJ concreto, consulte el manual de instrucciones del mismo.

modo Hid

Además del MIDI, el CDJ-700 usa también el protocolo HID que permite mayores velocidades y transmisión de datos.

Si su programa admite dispositivos HID, desactive los dispositivos MIDI en su software y realice una búsqueda de dispositivos HID. Esto debería encontrar el CDJ-700 y permitirle usarlo como un dispositivo HID.

TABLA DE MENSAJES DE UNIDAD MIDI

conFigURAción deL modo midi

Conecte el cable USB entre el puerto USB del panel trasero de esta unidad (D) y uno del ordenador. Pulse la selección de fuente MIDI en el CDJ-700 (20). Esto terminará la reproducción en las fuentes CD/USB/SD.

El CDJ-700 le mostrará entonces en la pantalla táctil una ventana de configuración audio de la velocidad de bits audio y frecuencia de muestreo con las siguientes opciones:

Mantenga pulsado el botón de selección de fuente MIDI para ir pasando entre las distintas opciones. Pulse MIDI para elegir una de las opciones concreta y pulse el mando ENCODER (14) para aplicar dichos ajustes. Pulse BACK (15) para salir de esa configuración.

noTA Las frecuencias de muestreo y valor de bits superiores darán lugar a una mayor latencia, lo que puede incidir negativamente en el rendimiento.

Tras configurar esto en el CDJ-700, ponga en marcha el software DJ:

• Elija el CDJ-700 como su dispositivo MIDI*
• Elija el CDJ-700 como su dispositivo AUDIO*

*Consulte el manual de instrucciones del software de DJ

TABLA DE MENSAJES DE UNIDAD MIDI

Parámetro de controlador	Parámetro de software	Número envio	Valor mín.	Valor máx.
Cue Cue 1 0 127
Play/Pause Ply/Pause	2 0 127
+ (inflex. tonal) Pitch	+ 3 0 127
- (inflex. tonal) Pitch	- 4 0 127
HotCue 1	Cue 1	5 0 127
HotCue 2	Cue 2 6 0 127
HotCue 3	Cue 3 7 0 127
Memo	Memo	8 0 127
Track Search <<	Track reverse	9	0	127
Track Seach >>	Track forward	10	0	127
Browse Left	Up in tracklist	11 0 127
Browse Right	Down in tracklist	12	0	127
Master Tempo	Master Tempo	13	0	127
Vinyl	Scratch	14	0	127
Select	Load Track	15	0	127
Loop In	Loop In	16	0	127
Loop Out/Adjust	Loop Out	17	0	127
Reloop/Exit	Reloop	18	0	127
BPM	BPM	19	0	127
Effect1 (wah)	Effect1 (select)	20	0	127
Effect2 (flanger)	Effect2 (select)	21	0	127
Effect3 (echo)	Effect3 (select)	22	0	127
Back	Folder Out	23	0	127
Wheel Touch	Wheel Touch	24	0	127
Effect Param	Effect Param	25	0	127
Time	Elapsed/Remain	26	0	127
Autocue	Autocue	27	0	127
LOCK	LOCK	28	0	127
Range	Range	29	0	127
Reverse	Reverse	30	0	127
Slip	Slip	31	0	127
Jogwheel	Jogwheel	32	0, 63	63, 128
Pitch Slider	PitchSlider	33	0	127
Track Skip <<	Prev. track	34	0	127
Track Skip >>	Next track	35	0	127
Hold Effect On/Odd	36 0 127
Eject	Deck Select	37	0	127
Effect4 (wah)	Effect4 (select)	38	0	127
Effect5 (trance)	Effect5 (select)	39	0	127
Effect6 (bubble)	Effect6 (select)	40	0	127
Dry/Wet	Dry/Wet Effect	41	0	127
Start time	Parameter	42	0	127
Stop time	Parameter	43	0	127
Pitch Slider (14-bit)	Pitch Slider	44	0	127

TABLA DE MENSAJES DE UNIDAD HID

Parámetro de controlador	Parámetro de software	Bit	Byte	Valor
Cue	Cue	10	1-on, 0-off
Play/Pause	Ply/Pause	2	0	1-on, 0-off
+(inflex. tonal)	Pitch +	3	0	1-on, 0-off
-(inflex. tonal)	Pitch -	4	0	1-on, 0-off
HotCue 1	Cue 1	5	0- on, 0-off
HotCue 2	Cue 2	6	0- on, 0-off
HotCue 3	Cue 3	7	0	1-on, 0-off
Memo	Memo 8 1	1-on, 0-off
Track Search <<	Track reverse	9	1	1-on, 0-off
Track Seach >>	Track forward	10	1	1-on, 0-off
Browse Left	Up in tracklist	11	1	1-on, 0-off
Browse Right	Down in tracklist	12	1	1-on, 0-off
Master Tempo	Master Tempo	13	1	1-on, 0-off
Vinyl	Scratch	14	1	1-on, 0-off
Select	Load Track	15	1	1-on, 0-off
Loop In	Loop In	16 2	1-on, 0-off
Loop Out/Adjust	Loop Out	17	2	1-on, 0-off
Reloop/Exit Reloop	18 2	1-on, 0-off
BPM	BPM	19 2	1-on, 0-off
Effect1 (wah)	Effect1 (select)	20	2	1-on, 0-off
Effect2 (flanger)	Effect2 (select)	21	2	1-on, 0-off
Effect3 (ocho)	Effect3 (select)	22	2	1-on, 0-off
Back	Folder Out	23	2	1-on, 0-off
Wheel Touch	Wheel Touch	24	3	1-on, 0-off
Time	Elapsed/Remain	26	3	1-on, 0-off
Autocue	Autocue	27	3	1-on, 0-off
LOCK	LOCK 28 3	1-on, 0-off
Range	Range	29	3	1-on, 0-off
Reverse	Reverse	30	3	1-on, 0-off
Slip	Slip	31 3	1-on, 0-off
Track Skip <<	Prev. track	34	4	1-on, 0-off
Track Skip >>	Next track	35	4	1-on, 0-off
Hold	Effect On/Odd	36	4	1-on, 0-off
Eject	Deck Select	37	4	1-on, 0-off
Effect4 (wah)	Effect4 (select)	38	4	1-on, 0-off
Effect5 (trance)	Effect5 (select)	39	4	1-on, 0-off
Effect6 (bubble)	Effect6 (select)	40	5	1-on, 0-off
Jogwheel	Jogwheel	64-71	8	Min=0, Max=225
Effect Parameter	Effect Parameter	72-79	9	Min=0, Max=255
Dry/Wet	Dry/Wet Effect	80-87	10	Min=0, Max=255
Start time	Parameter	88-95	11	Min=0, Max=255
Stop time	Parameter	96-103	12	Min=0, Max=255
Pitch Slider	Pitch Slider	104-117	13, 14	Min=0, Max=800

RESOLUCIÓN DE PROBLEM

eRRoReS de cd

• Si un disco no se reproduce, compruebe que ha cargado correctamente el disco (con la etiqueta hacia arriba). Compruebe también que no esté excesivamente sucio o que tenga rayas, etc.
• Si un disco contiene algún fichero en un formato no compatible causando un error en la reproducción, mantenga pulsado el botón EJECT (19) durante 4 segundos. La unidad expulsará el disco y se reiniciará.
• Si el disco gira pero no suena, compruebe los cables de conexión y si todo está correcto, compruebe su amplificador o receptor.
• Si se producen saltos, compruebe que el disco no esté sucio o rayado. Si no es así, no piense que el reproductor está averiado. Muchos CD son grabados con especificaciones distintas a las standard y saltan en casi todos los reproductores de CD. Antes de enviar esta unidad para su reparación, pruebe a reproducir ese mismo CD en otra unidad para asegurarse de que funcione.

eRRoReS de diSPoSiTiVoS de memoRiA USB

Algunos dispositivos USB puede que no funcionen correctamente con el CDJ-700. Gemini no acepta ninguna responsabilidad por las posibles pérdidas de datos que se puedan producir. Para asegurarse de que no se produzca una pérdida de datos irreparable, asegúrese de hacer una copia de seguridad de los mismos antes de conectar el dispositivo USB a esta unidad.

• No puede usar hubs USB con el CDJ-700.
• Si esta unidad no lee un dispositivo de memoria USB, compruebe que ha insertado completamente ese dispositivo de memoria.
• Si aparece el mensaje "Too many devices" eso será debido a que está usando un hub USB. El CDJ-700 no admite hubs USB. Desconecte ese hub y conecte el dispositivo de memoria USB directamente al CDJ-700.
• Si aparece el mensaje "Media err. Please Check Media Format and Try Again", eso implicará que su dispositivo de memoria USB ha sido formateado incorrectamente.

eRRoReS de TARjeTAS Sd

• Si esta unidad no lee su tarjeta de memoria SD, compruebe que la ha insertado completa y correctamente.
• Si aparece el mensaje "Media err. Please Check Media Format and Try Again", eso implicará que su tarjeta de memoria SD ha sido formateada incorrectamente.

eRRoReS midi

• Si el ordenador no reconoce este dispositivo, pruebe a apagar la unidad y reiniciar el ordenador.
• Si en el software DJ no aparece esta unidad, asegúrese de que esté usando la última versión descargándose las actualizaciones necesarias de este software. Si el mapa del CDJ-700 no aparece en el listado de su software DJ, vaya a la web geminidj.com en busca de posibles descargas y soporte técnico.

ESPECIFICACIONES

geneRAL

Tipo ...... reproductor CD/USB/SD con MIDI y HID
Tipo de salida USB .......Tipo B
Tipo de disco .... Compact disc standard (12 cm & 8 cm)
Fuente de alimentación.....CA 100/240 V, 60/50 Hz
Consumo 10 W
Dimensiones 13 1/8 x 12 x 4.5 pulgadas
(333 3/8 × 304 × 114.3 mm)
Peso 7.2 lbs. (3.3 kg)

AUdio AnALÓgico

Cuantización ....1 bit lineal/canal, láser de 3 haces

Sobremuestreo 8X

Respuesta de frecuencia 20 Hz a 20 kHz

Distorsión armónica total ...... Inferior a 0.05 %

Relación señal-ruido ....< 100 dB

Rango dinámico ....>100 dB

Nivel de salida 1.0 +/- 0.2 V R.M.S.

AUdio digiTAL

Tipo de salida ...... Digital coaxial (S/PDIF)

Formato de salida 44.1 kHz, 16 bits

AUdio USB

Profundidad de bits 24,16 bits

Frecuencia de muestreo ....192, 96, 48, 44.1 kHz

de cARA A FUTURAS mejorAS, eSTAS

eSPeciFicAcioneS TÉcnicAS Y eL diSeÑo eXTeRioR

eSTÁn SUjeToS A cAmBioS Sin PReVio AViSo.

FRANÇAIS

En caso de mal funcionamiento de esta unidad, por favor contacte con el Servicio de Atención al Cliente en el teléfono 93 436 37 00 que le asesorará sobre el procedimiento correcto para solucionarlo. En caso de ser necesario enviar la unidad para su reparación, el Servicio de Atención al Cliente le proveerá de un número de incidencia, así como de la dirección del Servicio de Asistencia Técnica más cercano a su residencia.

GCI Technologies S.A.

Caspe, 172 - 5° A

08013 Barcelona, Spain

Tel: [phone]

Fax: [phone]

EN FRANCE
