CDMP6000 - Equipo de DJ GEMINI - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO CDMP6000 GEMINI

PARA LECTORES EN ESPAÑOL Página 8 \~ Página 11

UTILISATEURS FRANCAIS Page 12 \~ Page 15

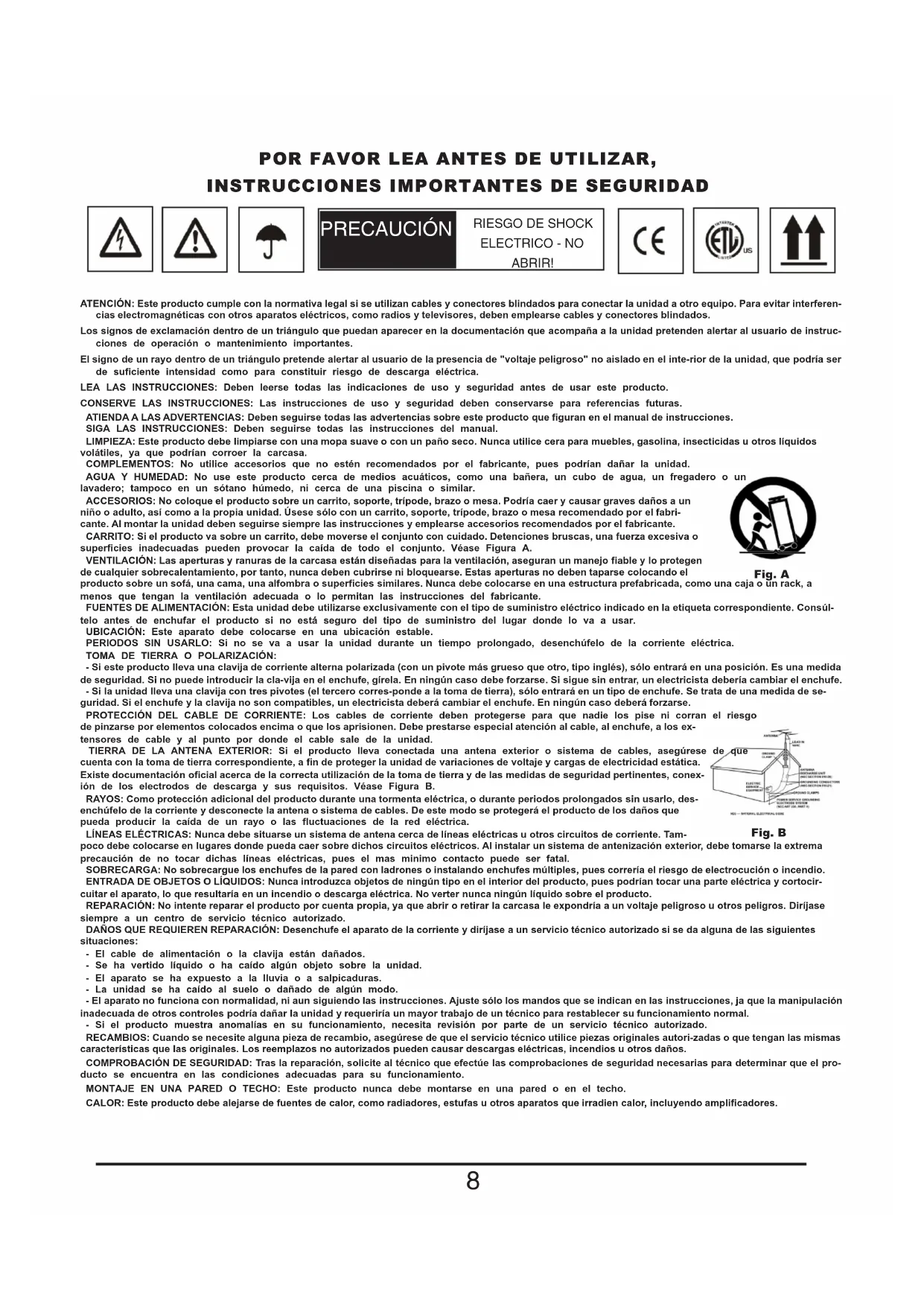

POR FAVOR LEA ANTES DE UTILIZAR, INSTRUCCIONES IMPORTANTES DE SEGURIDAD

PRECAUCIÓN RIESGO DE SHOCK ELECTRICO - NO ABRIR! CE ETV US ↑↑

ATENCIÓN: Este producto cumple con la normativa legal si se utilizan cables y conectores blindados para conectar la unidad a otro equipo. Para evitar interferencias electromagnéticas con otros aparatos eléctricos, como radios y televisores, deben emplearse cables y conectores blindados.

Los signos de exclamación dentro de un triángulo que puedan aparecer en la documentación que acompaña a la unidad pretenden alertar al usuario de instrucciones de operación o mantenimiento importantes.

El signo de un rayo dentro de un triángulo pretende alertar al usuario de la presencia de "voltaje peligroso" no aislado en el inte-rior de la unidad, que podría ser de suficiente intensidad como para constituir riesgo de descarga eléctrica.

LEA LAS INSTRUCCIONES: Deben leerse todas las indicaciones de uso y seguridad antes de usar este producto.

CONSERVE LAS INSTRUCCIONES: Las instrucciones de uso y seguridad deben conservarse para referencias futuras.

ATIENDA A LAS ADVERTENCIAS: Deben seguirse todas las advertencias sobre este producto que figuran en el manual de instrucciones.

SIGA LAS INSTRUCCIONES: Deben seguirse todas las instrucciones del manual.

LIMPIEZA: Este producto debe limpiarse con una mopa suave o con un paño seco. Nunca utilice cera para muebles, gasolina, insecticidas u otros líquidos volátiles, ya que podrían corroer la carcasa.

COMPLEMENTOS: No utilice accesorios que no estén recomendados por el fabricante, pues podrían dañar la unidad.

AGUA Y HUMEDAD: No use este producto cerca de medios acuáticos, como una bañera, un cubo de agua, un fregadero o un lavadero; tampoco en un sótano húmedo, ni cerca de una piscina o similar.

ACCESORIOS: No coloque el producto sobre un carrito, soporte, trípode, brazo o mesa. Podría caer y causar graves daños a un niño o adulto, así como a la propia unidad. Úsese sólo con un carrito, soporte, trípode, brazo o mesa recomendado por el fabricante. Al montar la unidad deben seguirse siempre las instrucciones y emplearse accesorios recomendados por el fabricante.

CARRITO: Si el producto va sobre un carrito, debe moverse el conjunto con cuidado. Detenciones bruscas, una fuerza excesiva o superficies inadecuadas pueden provocar la caída de todo el conjunto. Véase Figura A.

VENTILACIÓN: Las aperturas y ranuras de la carcasa están diseñadas para la ventilación, aseguran un manejo flable y lo protegen de cualquier sobrecalentamiento, por tanto, nunca deben cubrirse ni bloquearse. Estas aperturas no deben taparse colocando el

producto sobre un sofá, una cama, una alfombra o superficies similares. Nunca debe colocarse en una estructura prefabricada, como una caja o un rack, a menos que tengan la ventilación adecuada o lo permitan las instrucciones del fabricante.

FUENTES DE ALIMENTACIÓN: Esta unidad debe utilizarse exclusivamente con el tipo de suministro eléctrico indicado en la etiqueta correspondiente. Consúltelo antes de enchufar el producto si no está seguro del tipo de suministro del lugar donde lo va a usar.

UBICACIÓN: Este aparato debe colocarse en una ubicación estable.

PERIODOS SIN USARLO: Si no se va a usar la unidad durante un tiempo prolongado, desenchúfelo de la corriente eléctrica.

TOMA DE TIERRA O POLARIZACIÓN:

- Si este producto lleva una clavija de corriente alterna polarizada (con un pivote más grueso que otro, tipo inglés), sólo entrará en una posición. Es una medida de seguridad. Si no puede introducir la cla-vija en el enchufe, gírela. En ningún caso debe forzarse. Si sigue sin entrar, un electricista debería cambiar el enchufe.

- Si la unidad lleva una clavija con tres pivotes (el tercero corres-ponde a la toma de tierra), sólo entrará en un tipo de enchufe. Se trata de una medida de seguridad. Si el enchufe y la clavija no son compatibles, un electricista deberá cambiar el enchufe. En ningún caso deberá forzarse.

PROTECCIÓN DEL CABLE DE CORRIENTE: Los cables de corriente deben protegerse para que nadie los pise ni corran el riesgo de pinzarse por elementos colocados encima o que los aprisionen. Debe prestarse especial atención al cable, al enchufe, a los extensores de cable y al punto por donde el cable sale de la unidad.

TIERRA DE LA ANTENA EXTERIOR: Si el producto lleva conectada una antena exterior o sistema de cables, asegúrese cuenta con la toma de tierra correspondiente, a fin de proteger la unidad de variaciones de voltaje y cargas de electricidad estática. Existe documentación oficial acerca de la correcta utilización de la toma de tierra y de las medidas de seguridad pertinentes, conexión de los electrodos de descarga y sus requisitos. Véase Figura B.

RAYOS: Como protección adicional del producto durante una tormenta eléctrica, o durante períodos prolongados sin usarlo, desenchúfelo de la corriente y desconecte la antena o sistema de cables. De este modo se protegerá el producto de los daños que pueda producir la caída de un rayo o las fluctuaciones de la red eléctrica.

LÍNEAS ELÉCTRICAS: Nunca debe situarse un sistema de antena cerca de líneas eléctricas u otros circuitos de corriente. Tampoco debe colocarse en lugares donde pueda caer sobre dichos circuitos eléctricos. Al instalar un sistema de antenización exterior, debe tomarse la extrema precaución de no tocar dichas líneas eléctricas, pues el mas mínimo contacto puede ser fatal. Fig. B

SOBRECARGA: No sobrecargue los enchufes de la pared con ladrones o instalando enchufes múltiples, pues correría el riesgo de electrocución o incendio. ENTRADA DE OBJETOS O LÍQUIDOS: Nunca introduzca objetos de ningún tipo en el interior del producto, pues podrían tocar una parte eléctrica y cortocircuitar el aparato, lo que resultaría en un incendio o descarga eléctrica. No verter nunca ningún líquido sobre el producto.

REPARACIÓN: No intente reparar el producto por cuenta propia, ya que abrir o retirar la carcasa le expondría a un voltaje peligroso u otros peligros. Diríjase siempre a un centro de servicio técnico autorizado.

DAÑOS QUE REQUIEREN REPARACIÓN: Desenchufe el aparato de la corriente y diríjase a un servicio técnico autorizado si se da alguna de las siguientes situaciones:

- El cable de alimentación o la clavija están dañados.

- Se ha vertido líquido o ha caído algún objeto sobre la unidad.

- El aparato se ha expuesto a la lluvia o a salpicaduras.

- La unidad se ha caído al suelo o dañado de algún modo.

- El aparato no funciona con normalidad, ni aun siguiendo las instrucciones. Ajuste sólo los mandos que se indican en las instrucciones, ja que la manipulación inadecuada de otros controles podría dañar la unidad y requeriría un mayor trabajo de un técnico para restablecer su funcionamiento normal.

- Si el producto muestra anomalías en su funcionamiento, necesita revisión por parte de un servicio técnico autorizado.

RECAMBIOS: Cuando se necesite alguna pieza de recambio, asegúrese de que el servicio técnico utilice piezas originales autori-zadas o que tengan las mismas características que las originales. Los reemplazos no autorizados pueden causar descargas eléctricas, incendios u otros daños.

COMPROBACIÓN DE SEGURIDAD: Tras la reparación, solicite al técnico que efectúe las comprobaciones de seguridad necesarias para determinar que el producto se encuentra en las condiciones adecuadas para su funcionamiento.

MONTAJE EN UNA PARED O TECHO: Este producto nunca debe montarse en una pared o en el techo.

CALOR: Este producto debe alejarse de fuentes de calor, como radiadores, estufas u otros aparatos que irradien calor, incluyendo amplificadores.

Fig. A

Fig. B

gemini

CDMP-6000

INTRODUCCION:

Felicidades por la compra de su Gemini CDMP-6000 CD Player. Este reproductor de CD profesional está amparado por 1 año de garantía*. Antes de usar le rogamos lea detenidamente estas instrucciones.

CARACTERISTICAS:

• CD de audio, CD-R, Mp3 compatible
• Reproduce ficheros mp3 del dispositivo de almacenamiento USB*
• Salida de lectura BPM (TAP)
• Anti-shock mediante buffer de memoria RAM
• 2 modos Jog Seleccionables Pitch Bend/Search
• Control de multifunction para navegación por directorios Mp3
• Habilidad Fader-Start
• Seamless loop por el lado con reloop
• Pitch control variable con tres rangos +/- 8,16 & 24%
• Totalmente programable con función de repetición
• 3-bandas EQ w/ Control Ganancia
• 1/4" salida de cascos
• XLR entrada de microfono de 1/4"
• Entradas auxiliaries para tocadiscos o línea de audio

ESPECIFICACIONES DE SEGURIDAD:

Propiedades del Diodo Laser

Material: Ga - Al - As

Longitud de onda: 755 - 815 nm (25° C)

Salida Laser: Onda Continua, máx. 0.5 mW

PRECAUCIONES:

1. No utilice este CD a temperaturas por debajo 41°F/5°C o superiores a 95°F/35°C.
2. Este aparato no debe exponerse a chorros o salpicaduras, y no deben colocarse objetos con líquidos como por ejemplo jarrones, encima del aparato.
3. Coloque la unidad en lugar limpio y seco.
4. No colocar la unidad en una superficie inestable.
5. Al desconectar el cable de corriente de la toma de pared, siempre cojalo por el conector. Nunca tire del cable.
6. Para evitar shock eléctrico, no quite la tapa ni los tornillos inferiores.
7. NO HAY PARTES REEMPLAZABLES POR EL USUARIO en el interior. Po favor acuda a un técnico cualificado si es necesario.
8. No use disolventes químicos para limpiar la unidad.
9. Mantenga el lector laser limpio manteniendo la bandeja cerrada.
10. Guarde este manual en lugar seguro para futuras referencias.

EN USA \~ SI USTED TIENE PROBLEMAS CON ESTA UNIDAD LLAME ATENCIÓN AL CLIENT GEMINI EN: 1 [phone]. NO INTENTE DEVOLVER EL EQUIPO A SU DISTRIBUIDOR.

CONEXIONES:

① Receptáculo Fuente Alimentación: Conector de 3 terminales Standard IEC. Conecte el cable de alimentación (incluido en la caja con el CDMP-6000) hacia el conector de toma de corriente del aparato, y conecte el otro extremo en la toma de corriente de la pared. El CDMP-6000 tiene una fuente de alimentación universal que acepta cualquier voltaje AC desde 100 a 240 V AC. Sin necesidad de selectores de voltaje. Funcionará en cualquier parte del mundo. Es menos susceptible a cambios bruscos de tensión o picos de corriente que las fuentes de alimentación convencionales, provisto de un aislamiento electromagnético mayor y mejor protección a los ruidos en la línea AC.

② TORNILLO TOMA DE TIERRA Cuando se use con giradiscos, necesitará conectar el cable de tierra del RCA y atornillarlo a la toma de tierra de la parte trasera del CDMP-6000. Junte la línea de tierra de PHONO (giradiscos) al tornillo posterior de toma de tierra que está situada en la parte central trasera del equipo.

③ ALIMENTACION: Una vez haya conectado todos los cables, puede encender el CDMP-6000 pulsando el botón POWER, Pulsándolo de nuevo el CDMP-6000 POWER se apagará.

④ SALIDA XLR MASTER (BALANCEADA): permite conectar cables XLR balanceados desde la SALIDA MASTER del CDMP-6000, ambas salidas RCA y XLR pueden utilizarse al mismo tiempo controladas por la misma SALIDA MASTER.

⑤ SALIDA MASTER Y DE GRABACION RCA (NO BALANCEADAS): Conecta el mezclador al amplificador principal usando cables estándar de conectores RCA.

⑥ La SALIDA DE GRABACION puede usarse para conectar el mez-clador a una grabadora, permitiendo grabar su mezcla con cables RCA.

⑦ ENTRADAS CONVERTIBLE PH/LINEA El CDMP-6000 tiene 2 ENTRADAS CONVERTIBLE PHONO/LINEA (PH/LN) POR RCA Los interruptores emplazados a la derecha de las entradas RCA de canales 1 y 2 permiten elegir entre PHONO (Giradiscos) o LINEA (Mp3, CD, cassette etc...) y deben situarse en su correcta posición. Cuando están en posición PH puede conectar cualquier giradiscos con cápsula magnética, acordándose de conectar la masa (ver conexión de TOMA DE TIERRA) o podría haber zumbidos y cuando está en posición LN puede conectar cualquier unidad de nivel de línea (como Mp3, CD, cassette etc).

⑧ MIC (MICRÓFONO): La entrada de MIC esta alojada en la esquina Trasera y en el panel frontal del CDMP-6000 y permite cualquier jack XLR y 1/4" balanceado o no balanceado. Puede controlar la ganancia e incluso graves y agudos de esta entrada. (Vea VOLUMEN MICRÓFONO).

FUNCIONES:

⑨ BANDEJA DE DISCO: La BANDEJA DE DISCO es donde el CD va alojado durante la carga, descarga y reproducción, y permite discos de 12 cm y 8cm. (NO FUERCE LA BANDEJA PARA CERRARLA YA QUE UNA FUERZA EXCESIVA DAÑARA EL MAECANISMO DEL CD, USE SIEMPRE EL BOTON DE ABRIR / CERRAR)

⑩ BOTON EJECT: Pulsando este BOTON EJECT se abrirá o cerrará la BANDEJA DE DISCO, a no ser que el CDMP-6000 esté en reproducción, en ese caso deberá primero pulsar stop.

NOTA: Para expulsar un CD debe estar en Modo CD, simplemente pulse el botón USB/CD y luego pulse EJECT.

⑪ JOG WHEEL : En MODO BUSQUEDA el JOG WHEEL puede usarse para avanzar o retroceder en la pista, así como hacer ajustes finos de CUE en modo PAUSE En modo PITCH BEND el JOG WHEEL funcionará como PITCH BEND permitiendo incrementar la velocidad (ADELANTE) o disminuirla (ATRÁS) de la música moviendo la rueda en el sentido del reloj (ADELANTE) o a la inversa (ATRÁS).

⑫ BOTON MODO JOG / SCRATCH: Cuando el BOTON MODO JOG está iluminado indica que el JOG WHEEL está en MODO BUSQUEDA, y cuando no está iluminado indica que el JOG WHEEL está en MODO PITCH BEND MODE. EFECTO SCRATCH Para activar el modo SCRATCH, pulse el botón SCRATCH. Verá que el botón parpadea indicando que la función SCRATCH está activa.

gemini

CDMP-6000

FUNCIONES: (CONTINUACIÓN)

13 DISPLAY: El DISPLAY muestra el número de pista, valor del pitch, pitch bend, single, continue (en continuos play), play/pausa, rápido adelante/modo reverse, modo loop, reloop, PGM, modo repetición, la barra de reproducción, y tres modos distintos de tiempo. Estos modos de tiempo son TIEMPO TRANSCURRIDO de pista, TIEMPO RESTANTE en el disco y TIEMPO RESTANTE en la pista. El tiempo se mide en minutos, segundos y fragmento.
14 TIEMPO: El BOTON TIEMPO conmuta el display de tiempo entre tres posibilidades, estas tres son TIEMPO TRANSCURRIDO de pista, TIEMPO RESTANTE en el disco y TIEMPO RESTANTE en la pista. TIEMPO TRANSCURRIDO indica cuanto tiempo lleva esta canción desde que se pulso play, TIEMPO RESTANTE EN DISCO mostrará el tiempo que queda de todo el disco y TIEMPO RESTANTE EN PISTA cuenta el tiempo que falta para finalizar la pista que suena.
15 SINGLE: Pulsando el botón SINGLE se activa el modo SINGLE en este modo el CDMP-6000 reproducirá una canción y luego se para. Pulsando el botón SINGLE de nuevo se activará el modo CONTINUOUS provocando que la unidad reproduzca de forma continua (después de la última canción, la unidad vuelve a la pista primera y sigue reproducción).
16 BPM: Pulsar y mantener el botón BPM para activar la lectura de BPM, una vez se haya hecho un TAP para seleccionar el beat de la música, después de varios TAPS el display mostrará la media de BPM's de la canción.
17 BACK: El botón para volver (BACK) se usa cuando se navega a través de las carpetas. Cuando se pulsa UNA vez, se retrocederá un nivel ATRÁS. Para llegar al nivel de RAÍZ o Inicio pulse y mantenga pulsado el botón de vuelta (BACK).
18 PITCH: Apretando el botón de PITCH se active el control deslizante de PITCH. El botón de PITCH tiene tres ajustes 8%, 12% y 24% y pueden ser seleccionados apretando el botón de PITCH una vez para cada ajuste. Apriete el botón de PITCH nuevamente para desactivar este modo.
19 CONTROL DESLIZANTE DE PITCH: Moviendo el CONTROL DE PITCH arriba o abajo se disminuye o aumenta el porcentaje + o - 24% dependiendo del ajuste del botón de PITCH.
20 PITCH BEND: Pulsando los botones PITCH BEND se aumentará automáticamente +24% o se disminuirá el pitch en -24% desde el ajuste existente. Soltando los botones se vuelve al nivel de pitch original. Se puede utilizar esta función para cuadrar el beat cuando se mezcla de una canción con otra.
②1 SECCION LOOP: Un LOOP repite la sección entre el punto de entrada (IN) y el de salida (OUT). Para fijar un loop mientras la unidad esta reproduciendo, pulse el BOTÓN IN (se ilumina) y cuando llegue al punto que desea finalizar el loop pulse el BOTÓN OUT (también se ilumina). El loop seguirá reproduciéndose hasta que pulse el BOTÓN OUT ade nuevo permitiendo que la música continúe desde ese punto, para re-enganchar el loop debe pulsar el BOTÓN RELOOP.

Cuando abandona el loop el BOTÓN OUT se apagará OFF y el BOTÓN IN seguirá iluminado para indicar que su loop está guardado en la memoria del CDMP-6000. Pulsando el BOTÓN IN de nuevo mientras la unidad reproduce, se borrará el loop previo guardado y se guardará el nuevo punto de entrada. Pulse OUT para salir del loop y guardar un nuevo loop completo. Pulse RELOOP para volver al principio del loop guardado para reproducción normal. Pulse RELOOP repetidamente para tarta-mudeo.

NOTA: EL PRIMER LOOP TENDRA UNA PAUSA EN EL PUNTO DE SALIDA MIENTRAS QUE TODOS LOS DEMAS SERAN SIN CORTE.

22 PLAY/PAUSE: Cada pulsación de BOTÓN PLAY/PAUSE causa el cambio de función de PLAY a PAUSE o de PAUSE de nuevo a PLAY. El BOTÓN PLAY/PAUSE rqueda iluminado cuando es PLAY, mientras que parpadea durante PAUSE.
23 CUE: Cuando la unidad esta reproduciendo y después de haber programado un punto cue, pulsando CUE el reproductor de CD entrará en modo PAUSE (BOTÓN PLAY/PAUSE parpadea) en el punto cue programado (el CUE LED se enciende). Manteniendo el botón CUE la función cambia a pre-escucha, y permite hacer tartamudeo del punto cue o reproducir desde ese punto CUE POINT. Al soltar el botón de CUE la unidad vuelve al punto CUE prefijado.
24 REPEAT: Apriete el botón de REPEAT una vez para ajustar 1 o repetir la canción seleccionada. Apriete REPEAT de nuevo para seleccionar TODO lo que se va a repetir en las canciones. Presione REPEAT de nuevo para desactivar la función REPEAT.
25 PUERTO USB El Puerto USB permite la conexión de cualquier dispositivo USB*.
26 BOTÓN DE SELECCIÓN USB/CD El botón de selección USB/CD permite seleccionar entre el CD que se reproduce en el CDMP-6000 y cualquier dispositivo de memoria conectado al Puerto USB.
27 CONTROL ROTATIVO SELECCIÓN DE CANCIÓN : El CONTROL ROTATIVO SELECCIÓN DE CANCIÓN permite navegar a través de las carpetas o buscar a través de las canciones dependiendo si se encuentra en modo USB o modo CD. En modo CD el control rotativo puede buscar a través de canciones del CD, moviendo hacia la derecha o sentido horario avanzas la selección, girando el control hacia la izquierda o en sentido anti-horario retrasa la selección. Una vez que se haya encontrado la selección puede cargarla para reproducirla apretando el control ROTATIVO para confirmar la selección. En modo USB el control le permite buscar a través de ficheros y navegar a través de las librerías de música de su dispositivo USB. Simplemente rote el control hasta que encuentre la carpeta deseada y apriete el control para escoger dicha carpeta, continúe para buscar de esta manera hasta encontrar la canción deseada, entonces como en modo CD presione el control de Nuevo para cargar y reproducir la canción deseada.

NOTA : UNA VEZ HAYA PASADO A OTRA CANCIÓN, NO PODRÀ VOLVER HACIA SU PUNTO CUE PROGRAMADO. DEBE COMENZAR SU SELECCIÓN DE CUE DE NUEVO, EL PUNTO CUEDO AL PRINCIPIO DE LA NUEVA CANCIÓN SELECCIONADA

* Recomendamos que use dispositivos USB no mayores de 2 Gb y con menos de 100 carpetas con menos de 1000 canciones en cada carpeta. Dispositivos de más capacidad funcionarán pero afectará en el tiempo de acceso para cargar o buscar una canción.

gemini

CDMP-6000

SECCIÓN MIXER:

28 GANACIA ROTATIVA DE CANAL: La GANACIA ROTATIVA DE CANAL permite aumentar la señal de cada canal individual dependiendo de que nivel de entrada sea.
29 ECUALIZADOR DE 3 BANDAS: El ECUALIZADOR DE 3 BANDAS ajusta el tono de cada CHANNEL dando la opción de 3 frecuencias (BANDAS) para ajustar, GRAVES, MEDIOS (MID) y AGUDOS puede usar este ajuste para aumentar o disminuir las 3 frecuencias por separado hasta que el tono del programa musical sea el apropiado para la escucha.
③0 SELECTOR DE ENTRADA DE CANAL: El SELECTOR DE ENTRADA DE CANAL le permite elegir que entrada va a ser controlada por el correspondiente FADER.

Por ejemplo en el CANAL (1) el selector de ENTRADA permite escoger entre CD 1 y PHONO 1/LÍNEA 1 y también en el CANAL (2) el selector de ENTRADA permitirá escoger entre PHONO 2/LÍNEA y CD 2.

31 VOLUMEN DE CANAL: Después de elegir que entrada desea con el SELECTOR DE ENTRADA, el correspondiente FADER DE CANAL le permitirá ajustar el volumen de ese CANAL en particular.
32 VOLUMEN MICRÓFONO: Permite ajustar el volumen del micrófono. Ambas entradas de micrófono están controladas por el mismo control rotativo.
33 SALIDA MASTER: El control rotativo de SALIDA MASTER ajusta el volumen de salida de la señal MASTER.
34 CONTROL CUE/PGM MIX : Ajusta la mezcla entre la señal de CUE y la salida master en la salida de monitor para auriculares.
35 VOLUMEN DE CUE: El CONTROL ROTATIVO DE VOLUMEN DE CUE ajusta el volumen de salida de sus AURICULARES MONITOR.
36 SELECTOR CUE DE CANAL: El SELECTOR CUE DE CANAL apermite elegir que canal va a monitorizar por los auriculares, a la izquierda es CANAL (1) a la derecha es CANAL (2).
37 VU METER: CDMP-6000 tiene un VU METER estéreo que permite monitorizar el nivel de decibelios de las salidas IZQUIERDA y DERECHA MASTER.
38 SELECTOR VU MASTER/CUE: Este selector controla qué salida se va a visualizar en el VU MASTER, en la posición master se visualizará la salida master del CDMP-6000 y en la posición CUE la parte izquierda mostrará la salida CUE del CANAL (1) y la derecha la salida CUE del CANAL (2).
39 CROSS FADER: El CROSS FADER permite mezclar de una fuente a otra. El CROSS FADER del CDMP-6000 es reemplazable en caso de que fuera necesario. El CROSS FADER RG-45 (RAILGLIDE™) DE DOBLE RAIL, que tiene internamente dos guias de acero que permiten un desplazamiento suave y preciso de fin a fin puede comprarse como accesorio en cualquier distribuidor GEMINI.

NOTA: AL USAR EL CROSS FADER DESPLACE SUAVEMENTE EL FADER. SI PRESIONA HACIA ABAJO PUEDE DOBLAR LOS CONTACTOS INTERNOS Y CREAR PERDIDAS DE SONIDO.

40 El selector de CURVA permite elegir entre dos tipos de CURVA, si el interruptor esta a la derecha el CROSSFADER seré gradual y si está a la derecha se producira un rápido corte del CROSSFADER.

SALIDA de AURICULARES: La SALIDA de AURICULARES localizada en la parte frontal de la CDMP-6000 acepta cualquier auricular con un conector standard 1/4" o adaptador y permite escuchar la mezcla, puede ajustar el volumen de pre-escucha de la mezcla en los AURICULARES (Vea CONTROLES).

REPLAZO DEL FADER:

1. DESATORNILLE LOS TORNILLOS DEL FADER (B). NO TOQUE LOS TORNILLOS INTERIORES (C) CON CUIDADO QUITE EL VIEJO CROSS FADER Y DECONECTE EL CABLE (D)

2. CONECTE EL NUEVO CROSS FADER EN EL CABLE (D) Y INSERTELO EN SU LUGAR.

3. ATORNILLE EL CROSS FADER AL EZ-CLADOR CON LOS TORNILLOS DE LA CARATULA (B)

4. COLOQUE LA CARATULA DEL MEZ- CLADOR Y ATORNILLE LOS CUATRO TORNILLOS. COLOQUE DE NUEVO LOS BOTONES DE LOS FADERS.

B A C D B

ESPECIFICACIONES:

GENERAL:

Tipo....Compact Disc Player

Tipo de Disco......Standard Compact Discs (12cm & 8cm)

Display Timepo....Transcurrido, Remanente de canción o remanente total

Pitch....± 24% con botón de ajuste

Pitch Bend....± 24% Máximo

Comienzo instantane....menos de 0.03 segundos

Instalación....19" each

Dimensiones.... 19" x 3.5" x 10" (482.6 x 88.9 x 254 mm)

Peso....Unidad principal: 11.35 lbs. (5.14 kg)

SECCIÓN AUDIO :

Quantización.....1 Bit Linear/Canal, 3 Beam Laser

Oversampling 8 veces

Frecuencia de muestreo....44.1 kHz

Respuesta en Frecuencia....20 Hz to 20 kHz

THD......Less Than 0.05% Relación

Señal/Ruido....85 dB Rango

Dinámico....85 dB

Separación de Canales....85 dB (1 KHz)

Nivel de salida....2.0 +/- 0.2V R.M.S.

Alimentación AC 115/230V, 60/50 Hz

INPUTS:

Phono....3mV,47 KOhm

Línea....150 mV, 27 KOhm

Micrófono....1.5 mV, 1 KOhm balanced

OUTPUTS:

A CAMBIOS SIN PREVIO AVISO POR RAZONES DE MEJORA.

AVANTTOUTEUTILISATIONDEL'APPAREIL,MERCIDEPRENDRECONNAISSANCEDESINSTRUCTIONS D'UTILISATION&DESECURITE!RISQUDECHOCÉLECTRIQUE,NEPASOUVRIR!

RISQUE DE CHOC ÉLECTRIQUE NE PAS OUVRIR!

El CDMP-1400 muestra un mensaje de error si el dispositivo de los medios utilizados no puede ser leído correctamente. Los errores se muestran como sigue:

En caso de mal funcionamiento de esta unidad, por favor contracte con el Servicio de Atención al Cliente en el teléfono 93 436 37 00 que le asesorará sobre el procedimiento correcto para solucionarlo. En caso de ser necesario enviar la unidad para su reparación, el Servicio de Atención al Cliente le provecra de un número de incidencia, así como de la dirección del Servicio de Asistencia Técnica más cercano a su residencia.
