Caractéristique	Détails
Type de produit	Lecteur de CD DJ
Formats audio supportés	CD, CD-R, CD-RW
Connectivité	Sortie RCA, sortie casque, USB
Fonctionnalités	Pitch control, boucle, échantillonnage, effets intégrés
Dimensions	Dimensions compactes pour un transport facile
Poids	Poids léger pour une manipulation aisée
Utilisation	Idéal pour les DJ professionnels et amateurs, en club ou en événement
Maintenance	Nettoyage régulier des lentilles, vérification des connexions
Sécurité	Utiliser uniquement dans des environnements secs, éviter les chocs
Informations supplémentaires	Garantie constructeur, support technique disponible

FOIRE AUX QUESTIONS - CDMP6000 GEMINI

Comment puis-je connecter le GEMINI CDMP6000 à mon système audio ?

Pour connecter le GEMINI CDMP6000 à votre système audio, utilisez les sorties RCA situées à l'arrière de l'appareil. Branchez les câbles RCA aux entrées correspondantes de votre amplificateur ou de votre système de son.

Le CDMP6000 ne lit pas mes CD, que faire ?

Assurez-vous que les CD que vous utilisez sont propres et en bon état. Essayez également d'autres CD pour déterminer si le problème persiste. Si le problème continue, il peut être nécessaire de nettoyer le laser de l'appareil.

Comment puis-je ajuster le tempo sur le GEMINI CDMP6000 ?

Utilisez le bouton 'Tempo' situé sur le panneau de contrôle. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le tempo et dans le sens inverse pour le diminuer.

Le son est déformé ou de mauvaise qualité, que dois-je vérifier ?

Vérifiez d'abord les connexions audio pour vous assurer qu'elles sont bien fixées. Ensuite, examinez les réglages de volume et d'égalisation. Assurez-vous également que vos haut-parleurs sont en bon état.

Comment mettre à jour le firmware du GEMINI CDMP6000 ?

Visitez le site web de GEMINI pour télécharger la dernière version du firmware. Suivez les instructions fournies dans le manuel d'utilisation pour installer la mise à jour.

Puis-je utiliser des fichiers MP3 sur le CDMP6000 ?

Oui, le GEMINI CDMP6000 peut lire des fichiers MP3 à partir de CD ou de clés USB. Assurez-vous que les fichiers sont correctement formatés et compatibles.

Comment réinitialiser le GEMINI CDMP6000 aux paramètres d'usine ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton 'Eject' pendant environ 10 secondes. Cela rétablira tous les réglages aux paramètres d'usine.

Le GEMINI CDMP6000 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Essayez d'utiliser une autre prise ou un autre câble d'alimentation. Si l'appareil ne s'allume toujours pas, il peut nécessiter une réparation.

MODE D'EMPLOI CDMP6000 GEMINI

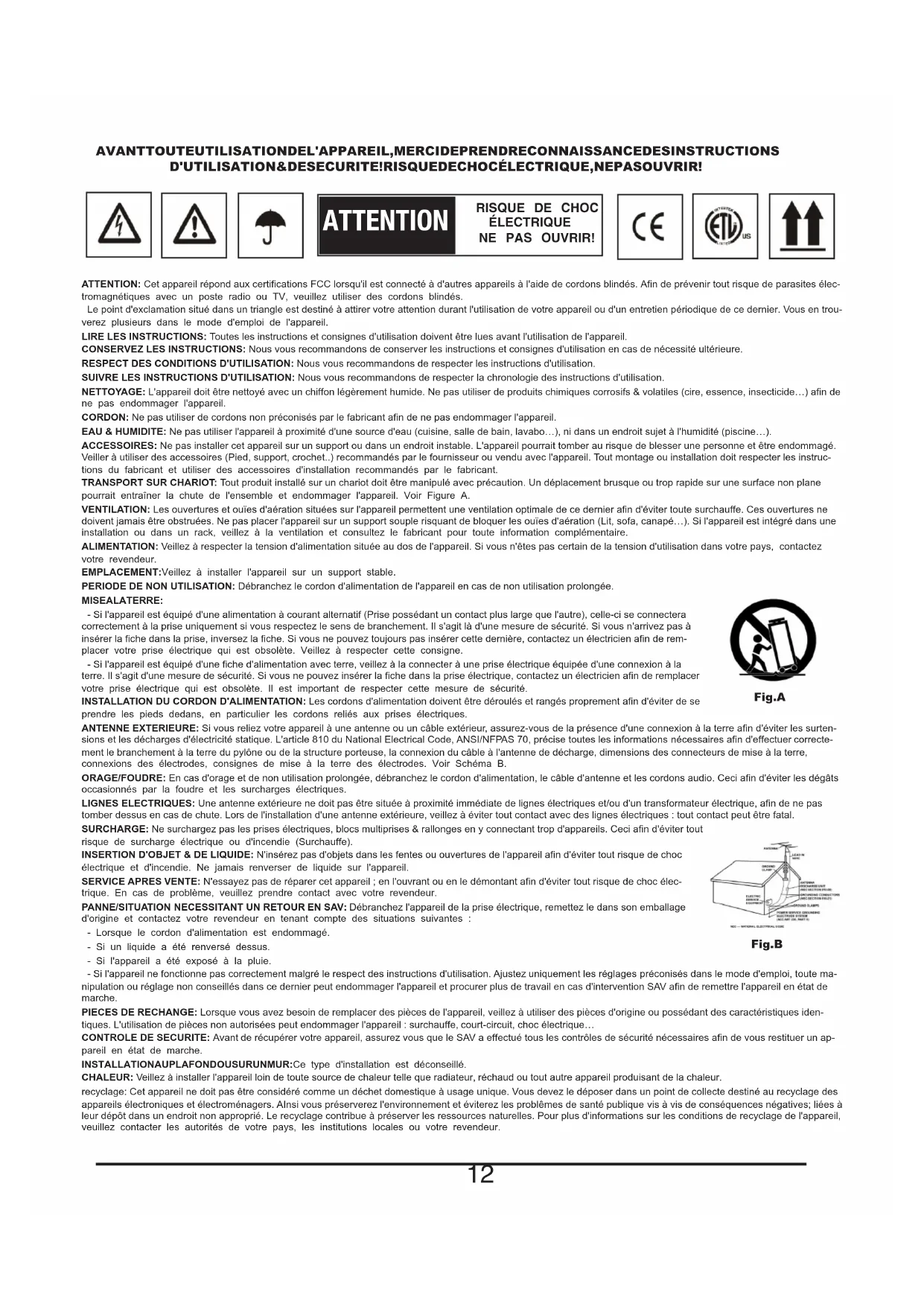

ATTENTION: Cet appareil répond aux certifications FCC lorsqu'il est connecté à d'autres appareils à l'aide de cordons blindés. Afin de prévenir tout risque de parasites électromagnétiques avec un poste radio ou TV, veuillez utiliser des cordons blindés.

Le point d'exclamation situé dans un triangle est destiné à attirer votre attention durant l'utilisation de votre appareil ou d'un entretien périodique de ce dernier. Vous en trouverez plusieurs dans le mode d'emploi de l'appareil.

LIRE LES INSTRUCTIONS: Toutes les instructions et consignes d'utilisation doivent être lues avant l'utilisation de l'appareil.

CONSERVEZ LES INSTRUCTIONS: Nous vous recommandons de conserver les instructions et consignes d'utilisation en cas de nécessité ultérieure.

RESPECT DES CONDITIONS D'UTILISATION: Nous vous recommandons de respecter les instructions d'utilisation.

SUIVRE LES INSTRUCTIONS D'UTILISATION: Nous vous recommandons de respecter la chronologie des instructions d'utilisation.

NETTOYAGE: L'appareil doit être nettoyé avec un chiffon légèrement humide. Ne pas utiliser de produits chimiques corrosifs & volatiles (cire, essence, insecticide...) afin de ne pas endommager l'appareil.

CORDON: Ne pas utiliser de cordons non préconisés par le fabricant afin de ne pas endommager l'appareil.

EAU & HUMIDITE: Ne pas utiliser l'appareil à proximité d'une source d'eau (cuisine, salle de bain, lavabo...), ni dans un endroit sujet à l'humidité (piscine...).

ACCESSOIRES: Ne pas installer cet appareil sur un support ou dans un endroit instable. L'appareil pourrait tomber au risque de blesser une personne et être endommagé. Veiller à utiliser des accessoires (Pied, support, crochet.) recommandés par le fournisseur ou vendu avec l'appareil. Tout montage ou installation doit respecter les instructions du fabricant et utiliser des accessoires d'installation recommandés par le fabricant.

TRANSPORT SUR CHARIOT: Tout produit installé sur un chariot doit être manipulé avec précaution. Un déplacement brusque ou trop rapide sur une surface non plane pourrait entraîner la chute de l'ensemble et endommager l'appareil. Voir Figure A.

VENTILATION: Les ouvertures et ouïes d'aération situées sur l'appareil permettent une ventilation optimale de ce dernier afin d'éviter toute surchauffe. Ces ouvertures ne doivent jamais être obstruées. Ne pas placer l'appareil sur un support souple risquant de bloquer les ouïes d'aération (Lit, sofa, canapé...). Si l'appareil est intégré dans une installation ou dans un rack, veillez à la ventilation et consultez le fabricant pour toute information complémentaire.

ALIMENTATION: Veillez à respecter la tension d'alimentation située au dos de l'appareil. Si vous n'êtes pas certain de la tension d'utilisation dans votre pays, contactez votre revendeur.

EMPLACEMENT: Veillez à installer l'appareil sur un support stable.

PERIODE DE NON UTILISATION: Débranchez le cordon d'alimentation de l'appareil en cas de non utilisation prolongée.

MISEALATERRE:

- Si l'appareil est équipé d'une alimentation à courant alternatif (Prise possédant un contact plus large que l'autre), celle-ci se connectera correctement à la prise uniquement si vous respectez le sens de branchement. Il s'agit là d'une mesure de sécurité. Si vous n'arrivez pas à insérer la fiche dans la prise, inversez la fiche. Si vous ne pouvez toujours pas insérer cette dernière, contactez un électricien afin de remplacer votre prise électrique qui est obsolète. Veillez à respecter cette consigne.

- Si l'appareil est équipé d'une fiche d'alimentation avec terre, veillez à la connecter à une prise électrique équipée d'une connexion à la terre. Il s'agit d'une mesure de sécurité. Si vous ne pouvez insérer la fiche dans la prise électrique, contactez un électricien afin de remplacer votre prise électrique qui est obsolète. Il est important de respecter cette mesure de sécurité.

INSTALLATION DU CORDON D'ALIMENTATION: Les cordons d'alimentation doivent être déroulés et rangés proprement afin d'éviter de se prendre les pieds dedans, en particulier les cordons reliés aux prises électriques.

Fig.A

ANTENNE EXTERIEURE: Si vous reliez votre appareil à une antenne ou un câble extérieur, assurez-vous de la présence d'une connexion à la terre afin d'éviter les surten-sions et les décharges d'électricité statique. L'article 810 du National Electrical Code, ANSI/NFPAS 70, précise toutes les informations nécessaires afin d'effectuer correcte-ment le branchement à la terre du pylône ou de la structure porteuse, la connexion du câble à l'antenne de décharge, dimensions des connecteurs de mise à la terre, connexions des électrodes, consignes de mise à la terre des électrodes. Voir Schéma B.

ORAGE/FOUDRE: En cas d'orage et de non utilisation prolongée, débranchez le cordon d'alimentation, le câble d'antenne et les cordons audio. Ceci afin d'éviter les dégâts occasionnés par la foudre et les surcharges électriques.

LIGNES ELECTRIQUES: Une antenne extérieure ne doit pas être située à proximité immédiate de lignes électriques et/ou d'un transformateur électrique, afin de ne pas tomber dessus en cas de chute. Lors de l'installation d'une antenne extérieure, veillez à éviter tout contact avec des lignes électriques : tout contact peut être fatal.

SURCHARGE: Ne surchargez pas les prises électriques, blocs multiprises & rallonges en y connectant trop d'appareils. Ceci afin d'éviter tout risque de surcharge électrique ou d'incendie (Surchauffe).

INSERTION D'OBJET & DE LIQUIDE: N'insérez pas d'objets dans les fentes ou ouvertures de l'appareil afin d'éviter tout risque de choc électrique et d'incendie. Ne jamais renverser de liquide sur l'appareil.

SERVICE APRES VENTE: N'essayez pas de réparer cet appareil ; en l'ouvrant ou en le démontant afin d'éviter tout risque de choc électrique. En cas de problème, veuillez prendre contact avec votre revendeur.

PANNE/SITUATION NECESSITANT UN RETOUR EN SAV: Débranchez l'appareil de la prise électrique, remettez le dans son emballage d'origine et contactez votre revendeur en tenant compte des situations suivantes :

Fig.B

- Lorsque le cordon d'alimentation est endommagé.

- Si un liquide a été renversé dessus.

- Si l'appareil a été exposé à la pluie.

- Si l'appareil ne fonctionne pas correctement malgré le respect des instructions d'utilisation. Ajustez uniquement les réglages préconisés dans le mode d'emploi, toute manipulation ou réglage non conseillés dans ce dernier peut endommager l'appareil et procurer plus de travail en cas d'intervention SAV afin de remettre l'appareil en état de marche.

PIECES DE RECHANGE: Lorsque vous avez besoin de remplacer des pièces de l'appareil, veillez à utiliser des pièces d'origine ou possédant des caractéristiques identiques. L'utilisation de pièces non autorisées peut endommager l'appareil : surchauffe, court-circuit, choc électrique...

CONTROLE DE SECURITE: Avant de récupérer votre appareil, assurez vous que le SAV a effectué tous les contrôles de sécurité nécessaires afin de vous restituer un appareil en état de marche.

INSTALLATIONAUPLAFONDOUSURUNMUR: Ce type d'installation est déconseillé.

CHALEUR: Veillez à installer l'appareil loin de toute source de chaleur telle que radiateur, réchaud ou tout autre appareil produisant de la chaleur.

recyclage: Cet appareil ne doit pas être considéré comme un déchet domestique à usage unique. Vous devez le déposer dans un point de collecte destiné au recyclage des appareils électroniques et électroménagers. Alnsi vous préserverez l'environnement et éviterez les problèmes de santé publique vis à vis de conséquences négatives; liées à leur dépôt dans un endroit non approprié. Le recyclage contribue à préserver les ressources naturelles. Pour plus d'informations sur les conditions de recyclage de l'appareil, veuillez contacter les autorités de votre pays, les institutions locales ou votre revendeur.

gemini

CDMP-6000

INTRODUCTION:

Félicitations concernant votre achat du Lecteur Gemini Combo CDMP-60 Cet Ensemble CD/MP3 Professionnel avec console de mixage intégrée est couvert par une garantie durant 1 an. Nous vous recommandons de dre connaissance des instructions qui suivent avant toute utilisation.

CARACTERISTIQUES:

• Compatible CD-Audio, CD-R & CD MP3
• Permet la lecture de fichiers MP3 stockés sur périphérique USB*
• Affichage du BPM (Beat Per Minute) (TAP)
• Mémoire anti-choc (RAM)
• Larges molettes permettant la recherche et le calage
• Sélection du mode Jog (Pitch Bend/Search - Calage/Recherche)
• Molettes multifonction pour navigation dans les dossiers MP3
• Démarrage de lecture instantané & pré-écoute du point CUE
• Boucle parfaite avec fonction de retour instantané à la boucle (Reloop)
• Lecture Simple, Continue & mode Répétition (Repeat)
• Pitch bend via touches +/- & Molette +/- 24%
• Vitesse de lecture réglable +/- 8,16 & 24%
• Console de mixage 2 voies commutables Phono/ligne, 2 entrées Micro
• Gain & Triple Correction par voie
• Sortie Master Symétrique XLR/Asymétrique RCA & Crossfader Rail-Glide

SPECIFICATIONS LASER:

Propriétés Diode Laser

Gaz: Ga - Al - As

Longueur d'Onde: 755 - 815 nm (25° C)

Niveau de Sortie: Signal Continu, max. 0.5 mW

MISES EN GARDE:

1. Ne pas utiliser ce lecteur CD à des températures inférieures à 41°F/5°C et supérieures à 95°F/35°C.
2. L'appareil ne doit pas être positionné à proximité de tout objet liquide (Exemple: vase...).
3. Placez l'appareil dans un endroit propre, sec & ventilé.
4. Placez l'appareil sur un support stable.
5. Lorsque vous débranchez l'appareil de la prise électrique, utilisez la Ne tirez jamais sur le cordon.

6. Afin de prévenir tout accident électrique éventuel, veuillez ne pas démonter l'appareil.

7. Il n'y a pas DE PIECES DETACHEES ACCESSIBLES A TOUT UTILISATEUR A L'INTERIEUR DE L'APPAREIL. En cas de problème, veuillez contac-
   ter votre revendeur ou un technicien qualifié.

8. Veillez à ne pas utiliser de solvants chimiques pour nettoyer l'appa
9. Veillez à conserver le tiroir de chargement en position fermée afin toute intrusion de poussière dans le mécanisme de lecture.
10. Conservez ce mode d'emploi dans un endroit sûr pour tout
    afin d'éviter

AUX USA \~ EN CAS DE PROBLEME AVEC L'APPAREIL, CONTACTEZ LE SERVICE NIQUE DE GEMINI AU:1 [phone]. NE RENVOYEZ PAS L'APPAREIL A VÔTRE REVENDEUR.

CONNEXIONS:

① EMBASE POUR CORDON D'ALIMENTATION :

L'appareil est équipé d'une embase standard IEC 3 POLES (2P + T) Branchez dessus le cordon d'alimentation livré dans l'emballage de l'pareil et reliez l'autre extrémité de celui-ci à une prise électrique. Le CDMP-6000 possède une alimentation universelle à découpage compat-

ible avec toute tension électrique de 100 à 240V AC. Il n'est plus nécessaire de commuter la tension d'alimentation au dos de l'appareil. Celu est donc à même de fonctionner partout dans le monde. Cette technie est moins sensible aux pics de tension et sous-tension. De plus, possède une meilleure isolation électro magnétique & protection contre les bruits électriques.

② ALIMENTATION (POWER): Lorsque vous avez effectué tous les branchements et sélectionné la TENSION D'ALIMENTATION ADEQUATE, mettez le CDMP-6000 sous tension en appuyant sur la touche POWER, pour éteindr l'appareil, appuyez sur la touche POWER une seconde fois.
3 BRANCHEMENT DE LA MASSE: Une vis de masse permettant la mise à la masse de toute platine vinyle connectée au CDMP-6000 est située en arrière de l'appareil. Ce branchement est obligatoire lors de toute utilisation de platine(s) vinyle(s). Ne pas connecter la masse provoquera un bourdonnement désagréable lors de l'écoute.
4 SORTIE PRINCIPAL (MASTER) XLR (SYMETRIQUE): Cette sortie permet une connexion symétrique entre votre amplificateur et le CDMP-6000 via un cordon audio XLR. Veuillez noter que les SORTIES SYMETRIQUE (XLR) & ASYMETRIQUE (RCA) sont contrôlées par le potentiomètre rotatif MASTER.
⑤ SORTIE PRINCIPAL (MASTER): La sortie RCA MASTER permet de relier votre CDMP-6000 à votre amplificateur via un cordon audio RCA.
⑥ ENREGISTREMENT (RECORD): La sortie RCA RECORD permet de relier votre CDMP-6000 à un enregistreur de votre choix via un cordon audio RCA, afin d'enregistrer votre mix. Entrées sélectionnables PHONO/LINE INPUTS
⑦ ENTRÉES SÉLECTIONNABLES PHONO/LINE INPUTS: La CDMP-6000 dispose de 2 entrées sélectionnables PHONO/LINE (PH/LN) RCA INPUTS: Ces petits commutateurs placés à droite des entrées RCA pour les canau 1 & 2 vous permettent de choisir le niveau d'entrée. Soit PHONO (Pour tine vinyle équipée de c6.35mm (Asymétrique) & une embase XLR (Symétrique) permettant le branchement du MICROPHONE. Une embase Jack 6.35mm en face avant est aussi disponible. Le volume du MICROPHONE se régle par le potentiomètre rotatif VOLUME MICROPHONE (Voir Section VOLUME MICROPHONE ci-dessus).
⑧ ENTREES MICROPHONE: Vous trouverez en face arrière/face avant du CDMP-6000 (En bas à droite) une embase Jack 6.35mm contenant un (Asymétrique) & une embase XLR (Symétrique) permettant le branchement du MICROPHONE. Une embase Jack 6.35mm en face a est aussi disponible. Le volume du MICROPHONE se régle par le pot tiomètre rotatif VOLUME MICROPHONE (Voir Section VOLUME MICROPHONE ci-dessus).

FONCTIONS:

9 SIROIR POUR CD: Permet le chargement, la lecture et le décharge- ment de tout CD (Compatible 12cm/8cm). Vous devez arrêter la lectu afin d'effectuer cette opération. AFIN DE NE PAS ENDOMMAGER TIROIRS ET MECANISMES, UTILISEZ SYSTEMATIQUEMENT LES TOUCHES OPEN/CLOSE.
TOUCHE EJECTION (EJECT): En appuyant sur les touches EJECT, vous ouvrez & fermez les TIROIRS POUR CD. En cours de lecture, CDMP-6000 est équipé d'une protection permettant d'éviter une ouverture accidentelle des TIROIRS POUR CD.

NOTE : Pour éjecter le CD, vous devez être en mode CD (Pressez – si nécessaire – la touche USB/CD), puis appuyez sur la touche EJECT.

MOLETTE (JOG WHEEL): En MODE SEARCH (RECHERCHE) les MOLETTES permettent une recherche rapide avant & arrière, ainsi d'une recherche précise afin de caler un point CUE en mode PAUSE. plus, EnMODE PITCH BEND les MOLETTES permettent un ajustement temporaire de la vitesse durant un calage. Dans le sens des aiguille d'une montre (FORWARD) vous accélérez la vitesse, à l'inverse (REWIND), vous réduisez la vitesse de lecture.

gemini

CDMP-6000

FONCTIONS: (SUITE)

TOUCHE JOG MODE / TOUCHE SCRATCH: Lorsque la TOUCHE JOG MODE est illuminée, la MOLETTE est en MODE SEARCH (RECHERCHE), à l'inverse (Touche éteinte), la MOLETTE est en MODE PITCH BEND. TOUCHE SCRATCH et la LED clignotera, indiquant ainsi que la MOLETTE est en MODE SCRATCH. Vous pouvez alors manipuler celle-ci tel un disque vinyle.

13 ECRAN HAUTE VISIBILITE (VFD): L'ECRAN permet l'affichage du nombre de plages, la réglage de vitesse (Pitch), fonction pitch by lecture simple ou continue, mode play/pause, mode recherche aérière, boucle (Loop), retour à la boucle (Reloop), PGM, mode (Repeat), barre de progression & 3 modes affichages temps (TEM ECOULE, TEMPS RESTANT & TEMPS TOTAL RESTANT). L'affichage du temps s'effectue en minutes - secondes - frames.

14 TEMPS (TIME): La touche TIME permet de modifier l'affichage 3 types d'affichage sont disponibles:

• TEMPS ECOULE sur le morceau en cours de lecture.
• TEMPS RESTANT sur le morceau en cours de lecture.
• TEMPS TOTAL RESTANT sur le CD inséré dans l'appareil.

15 LECTURE SIMPLE (SINGLE): Appuyez sur la touche SINGLE afin d'activer le mode SINGLE, le CDMP-6000 lira alors la plage une puis s'arrêtera. Appuyez une seconde fois sur la touche SINGLE d'activer le mode CONTINUOUS (LECTURE CONTINUE): lorsque la dernière plage sera lue, l'appareil reprendra la lecture à partir de mière plage du disque.

16 BPM : Maintenez enfoncée la touche BPM afin d'activer la fo fichage du BPM. Vous pouvez aussi rentrer manuellement le tapant plusieurs fois celui-ci sur la touche, la valeur moyenne morceau s'affichera alors à l'écran.

17 BACK: La touche "BACK" sert à naviguer dans les dossiers et dossiers de votre périphérique USB. Appuyez une fois pour rem d'un niveau, et restez appuyé pour revenir à la racine du périph

18 REGLAGE DE VITESSE (PITCH): Appuyez sur la touche PITCH a d'activer la fonction permettant de modifier la vitesse de lecture. Pouvez modifier celle-ci à concurrence de +/- 8% - 12% - 24%. désactiver la fonction PITCH, appuyez une nouvelle fois sur cette touche.

19 POTENTIOMETRE DE REGLAGE DE VITESSE (PITCH CONTROL SLIDE): Permet de modifier la vitesse de lecture à concurrence d 24%.

20 TOUCHES DE RATTRAPAGE (PITCH BEND): Les touches PITCH BEND permettent de modifier de façon instantanée & temporaire l'vitesse de lecture de +/- 24% en fonction du réglage de vitesse cours. Le fait de relâcher ces touches permet de revenir à la vie lecture en cours. Cette fonction permet de caler 2 morceaux lors mix.

21 FONCTION BOUCLE (LOOP): La BOUCLE permet la répétition d'passage sélectionné entre un point d'entrée (IN) & un point de (OUT). Pour créer une boucle durant la lecture d'une plage, appuyez sur la touche IN (La touche s'allume) & lorsque vous avez atteint le sortie désiré, appuyez sur la touche OUT (La touche s'allume a boucle sera lue jusqu'à ce que vous appuyez sur la touche OU reprendre la lecture normale, pour activer de nouveau la boucle, puyez sur la touche RELOOP. Lorsque vous sortez de la boucle touche OUT s'éteindra & la touche IN restera allumée indiquant la mé- morisation d'une boucle dans la mémoire du CDMP-6000.

Une nouvelle pression sur la touche IN permet d'effacer la boucle précente & marque le début d'une nouvelle boucle. Appuyez sur la touche OUT afin de finaliser le point de sortie & créer une nouvelle boucle. Puyez sur la touche RELOOP pour revenir au début de la boucle durant la lecture. Appuyez de façon répétée sur la touche RELOOP afin de créer un effet stutter.

NOTE: LA PREMIERE BOUCLE MARQUERA UN TEMPS D'AR NIVEAU DU POINT DE SORTIE, ALORS QUE LES AUTRES PARFAITES (SEAMLESS).

PLAY/PAUSE: Chaque pression sur la touche PLAY/PAUSE permet de la tritig demarrer ou de mettre en mode pause la LECTURE. La touche EMPS PLAY/PAUSE reste allumée durant la LECTURE et clignote en mode PAUSE.

23 CUE: Lorsque l'appareil est en mode lecture & après avoir enregistré t temps point cue, le fait d'appuyer sur la touche CUE mettra le lecteur CD en mode PAUSE (La touche PLAY/PAUSE clignote) au niveau du point cue mé-morisé (La led CUE est alors allumée). Maintenez la touche CUE enfoncée afin de pré-écouter le point cue & créer un effet stutter permettant de marrer la lecture à partir de ce point CUE. Relachez la touche CUE afin de revenir au point CUE enregistré.

REPETITION (REPEAT): Pressez la touche afin de lire une seconde foi afin la plage en cours de lecture. Appuyez une seconde fois sur la touche la PEAT afin de re-lire complètement le CD. Appuyez une nouvelle fois s de la touche REPEAT afin de désactiver la fonction repeat.

25 PORT USB: Le port USB permet le branchement de tout périphérique stockage USB*.

3PM TOUCHE DE SELECTION USB/CD: La touche USB/CD permet de sélectionner la lecture d'un morceau à partir d'un CD-Audio/CD-R/CD-MP3 ou à partir d'un périphérique connecté au port USB.

POTENTIOMETRE DE SELECTION DE PLAGE (TRACK SELECTION POTARY): Le POTENTIOMETRE DE SELECTION DE PLAGE permet uné navigation dans les dossiers ou la sélection d'une plage sur un C Ceci dépend de la sélection du mode USB ou du mode CD.

e. Vous en mode CD, le potentiomètre permet la sélection d'une plage. Tournez %. Poului-ci dans le sens des aiguilles d'une montre (Vers la droite) afin d'vancer dans la sélection. Tournez à l'inverse du sens des aiguilles d'un montre (Vers la gauche) afin de reculer dans la sélection. Lorsque vou avez atteint la plage souhaitée, validez la en appuyant sur le POTEN-OL TIOMETRE ROTATIF afin d'en démarrer la lecture.

En mode USB le POTENTIOMETRE ROTATIF permet une navigation dans les différents fichiers & dossiers situés sur votre périphérique USB Utilisez simplement le POTENTIOMETRE ROTATIF afin de sélectionner le dossier auquel vous souhaitez accéder. Puis pressez sur le POTENTIOMETRE ROTATIF afin d'ouvrir ce dernier. Maintenant sélectionnez le fichier désiré, puis comme si vous sélectionniez une plage sur un CD, se de marrez la lecture en appuyant sur le POTENTIOMETRE ROTATIF.

NOTE : LORSQUE VOUS CHANGEZ DE PLAGE/MORCEAU,VOUS PERDEZ VOT CUE.VOUS DEVEZ ALORS EN ENREGTRER UN NOUVEAU EN RESPECTANT DURE. TOUT POINT CUE EST PROPRIE A CHAQUE PLAGE/MORCEAU.

le point de aussi). La Nous vous recommandons de ne pas utiliser de PERIPHERIQUE DE STOCK- AGE USB dont la capacité excéderait 2Go, comprenant moins de 100 dossiers e, ap-incluant eux mêmes moins de 1.000 morceaux. Des périphériques plus volu- cle, lamineux seraient lus mais nécessiteraient un délai de chargement et d'accès re tivement.

gemini

CDMP-6000

SECTION CONSOLE DE MIXAGE:

REGLAGE DE GAIN PAR VOIE: Le REGLAGE DE GAIN permet de à la baisse ou à la hausse, le niveau de chaque voie en fonction bilité de la source utilisée.

CORRECTIONS PARAMETRIQUES 3 BANDES: Les CORRECTIONS PARAMETRIQUES 3 BANDES permettent une correction précise de ité sur chaque VOIE. La correction s'effectue sur 3 fréquences (BANDS): GRAVE (LOW), MEDIUM (MID) & AIGU (HIGH).

SELECTEUR DE SOURCE: Les SELECTEURS DE SOURCE vous tent de choisir la source assignée au réglage de volume (FADER). Par exemple, le SELECTEUR DE SOURCE de la VOIE 1 vous permet de choisir entre le CD Interne, Ligne 1 (Entrée ligne sur embase RCA) ou PHONO 1 (Si le commutateur situé en face arrière est en position PH1). Fonction pour la Voie 2.

FADER DE VOIE: Après avoir sélectionné la source de votre choix, niveau à l'aide du FADER DE VOIE.

VOLUME MICROPHONE: Le potentiomètre rotatif VOLUME MICROPHONE permet de régler le niveau de votre MICROPHONE.

VOLUME SORTIE MASTER (SORTIE PRINCIPALE): Le potentiomètre tatif VOLUME SORTIE MASTER permet de régler le niveau de la S MASTER.

POTENTIOMETRE ROTATIF CUE/PGM: Permet de régler le signal casque entre la SORTIE MASTER (PGM) & la voie en cours de ECOUTE (1 ou 2).

VOLUME CASQUE: Le potentiomètre rotatif VOLUME CASQUE permet régler le niveau de votre CASQUE.

SELECTION DE PRE-ECOUTE (CUE): La touche de SELECTION DE ECOUTE (CUE) permet de choisir la voie que vous souhaitez pré-é dans votre casque. Le côté gauche concerne la VOIE 1 & le côté droit concerne la VOIE 2.

VU-METRE: Le CDMP-6000 possède un VU-METRE permettant de visualiser les niveaux de sortie GAUCHE & DROIT de la SORTIE MASTER.

COMMUTATEURVU MASTER/CUE: Ce commutateur permet de sélect l'information affichée par le VU-METRE. En position MASTER, le VU-METRE affiche le niveau de sortie principal (MASTER) du CDMP-6000. En position CUE, le VU-METRE affiche à gauche le niveau de pré-écoute de la & à droite le niveau de pré-écoute de la VOIE 2.

CROSSFADER: Le CROSSFADER permet de passer d'une source à autre. Le CROSSFADER du CDMP-6000 est un modèle remplaçable par l'utilisateur et ne nécessite pas l'intervention d'un technicien qualifié. Le FADER DUAL RAIL RG-45 (RAILGLIDE™), disponible auprès de tou revendeur GEMINI, possède 2 rails en acier inxydable et procure ur & une précision incomparable.

SORTIE CASQUE (HEADPHONE OUTPUT): La sortie casque HEADPHONE OUTPUT (9) est située en face avant de votre CDN 6000. En branchant votre casque (JACK 6,35mm), vous pouvez

le écouter le canal 1, le canal 2 ou le canal 3 et ainsi préparer vo morceau musical avant de le jouer. Le volume de la sortie casque est réglable, ainsi que la sélection du mélange des sources (CUE/PGM). Vous reportez à la section REGLAGES pour de plus samples détails.

REEMPLACEMENT DU CROSSFADER:

1. DEVISSEZ LES VIS DU CROSSFADER (B). NE PAS TOUCHER AUX VIS INTERIEURES (C). DEMONTEZ SOIGNEUSEMENT LE CROSSFADER USAGE & DUBRANCHEZ LE CONNECTEUR (D).

2. BRANCHEZ LE NOUVEAU CROSS- FADEB VIA LE CONNECTEUR (D)& REGIEZ REMETTEZ L'ENSEMBLE EN PLACE DANS LA CONSOLE DE MIXAGE.

3. REMETTEZ LES VIS EN PLACE (B).

4. REMETTEZ EN PLACE L'ENSEMBLE, VISSEZ LES 4 VIS, PUIS REMETTEZ LE BOUTON DU CROSSFADER EN PLACE.

dans le PBE CARACTERISTIQUES TECHNIQUES:

GENERALES:

Type.....Lecteur CD/CD MP3 Professionnel & Périphérique USB MP3

Disques Lus....CD Standards (12 cm & 8 cm) Aflerage Temps....Temps écoulé, Temps restant outer & Temps total restant

Réglage de vitesse (Potentiomètre linéaire).... ± 8-12-24% Pitch Bend.... ± 24% Maximum Départ de Lecture.... <0.03 seconde Installation.....19'

Dimensions.... 19" x 3.5" x 10" (482.6 x 88.9 x 254 m Poids.... 11.35 lbs. (5.14kgs)

SECTION AUDIO:

Quantification....1 Bit Linéaire/Canal, 3 Faisceaux Laser Echantillonnage....x8

Fréquence d'Echantillonnage....44.1 kHz Bande Passante....20 Hz - 20 kHz

Distortion Harmonique Totale....<0.05% FROSS- Signal/Bruit....85 dB

Dynamique....85 dB Graphie....85 dB (1 KHz) Niveau de Sortie....2.0 +/- 0.2V R.M.S. Alimentation Electrique....AC 115/230V, 60/50 Hz

NOTE: Veuillez manipuler le cross fader de gauche à droite sans exercer sions inutiles sur celui-ci. Une utilisation trop brutale du cross fader entr problèmes de contact électronique provoquant des coupures de son.

ENTREES:

Phono....3mV,47 KOhms Ligne....150 mV, 27 KOhms Microphone....1.5 mV, 1 KOhms symétrique

SORTIES:

Max....20V Crête-Crête Eregistrement....225 mV - 5 KOhms tch).

LES SPÉCIFICATIONSTECHNIQUES ET LA CONCEPTION PEUVENT ETRE MODIFIEES SANS PREAVIS DANS LE CADRE D'UN SOUCI CONSTANT D'AMÉLIORATION DU PRODUIT.

Le commutateur CURVE (COURBE) permet de choisir une courbe coupure standard (Souple / Mix Electro) ou courte (Rapide / Scr

Le CDMP-1400 affiche un message d'erreur si le media utilisé ne peut lire correctement (Fichier ou morceau). Messages d'e reur affichés:

En cas de panne, merci de contacter votre revendeur. Tout appareil en panne doit y être retourné, accompagné de sa facture d'achat, de son emballage d'origine et d'un descriptif de panne. L'appareil sera expédié au SAV de GCI Technologies France. Tout produit reçu sans facture sera réparé hors garantie. L'appareil sera ensuite ré-expédié au revendeur.

IN GERMANY

France • GCI technologies France S.AR.R.L • 1, Allée d'Effiat, Parc de l'evénement, 91160 Longjumeau, France Tél: [phone] • Fax: [phone]

Germany • GCI Technologies GmbH • Lerchenstrasse 14, Haus 3 – 1. Stock, 80995 München, Germany Tel: [phone] • Fax: 08131 - 39171-9

UK • GCI Technologies • 44 The Brambles Enterprise Centre, PO7 7TH Waterlooville, UK Tel: [phone] • Fax: [phone]

Spain • GCI Technologies S.A. • Caspe 5 A° • 08013 Barcelona, Spain, Tel: [phone] Fax: [phone]

gemini®
