MANUAL DE USUARIO Digiframe 7050 SLT BRAUN

tion correcte de ce cadre photo.

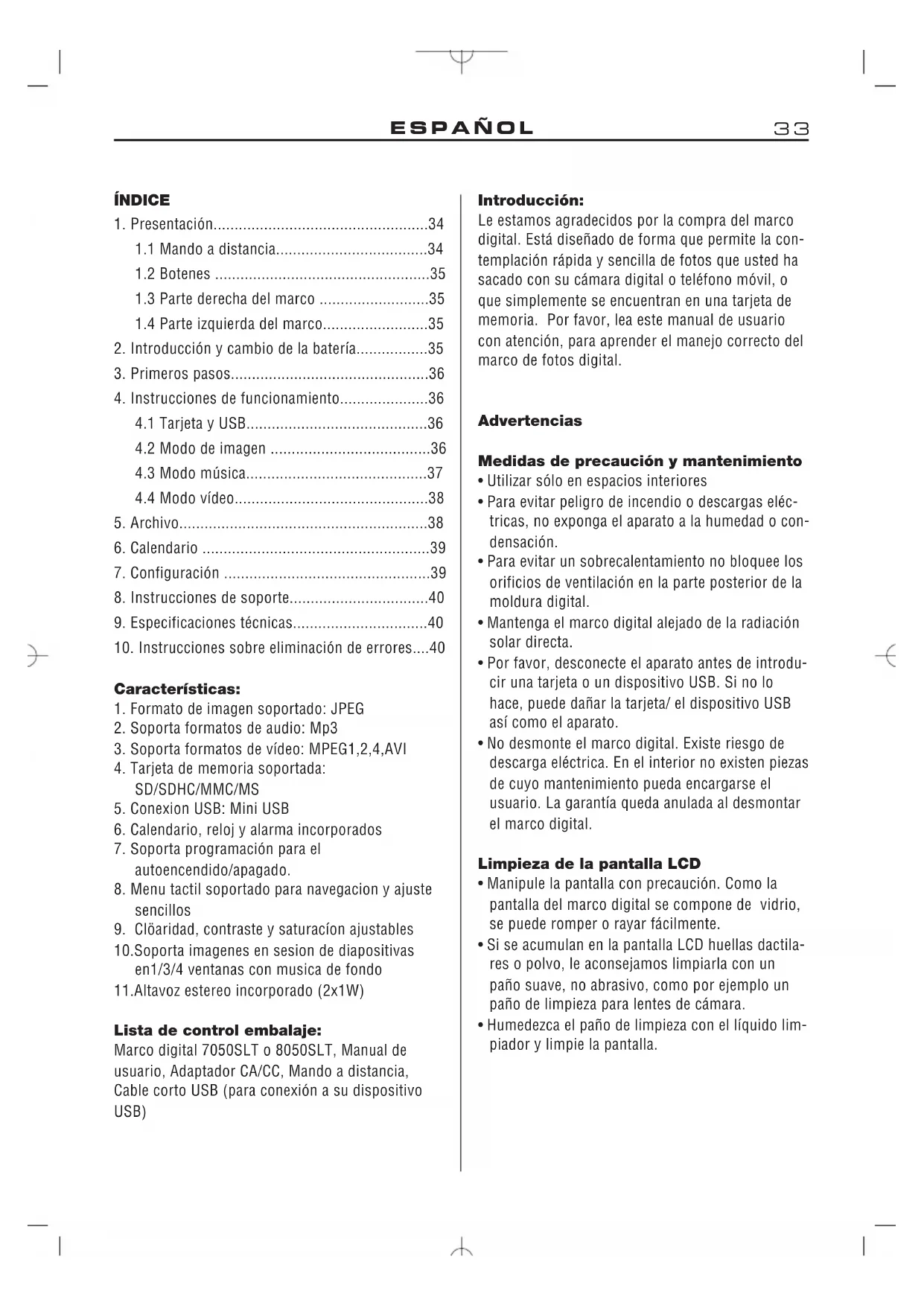

1.3 Parte derecha del marco 35

1.4 Parte izquierda del marco35

2. Introducción y cambio de la batería35

4. Instrucciones de funcionamiento36

4.2 Modo de imagen 36

8. Instrucciones de soporte40

9. Especificaciones técnicas40

10. Instrucciones sobre eliminación de errores....40

1. Formato de imagen soportado: JPEG

2. Soporta formatos de audio: Mp3

3. Soporta formatos de vídeo: MPEG1,2,4,AVI

4. Tarjeta de memoria soportada:

5. Conexion USB: Mini USB

6. Calendario, reloj y alarma incorporados

7. Soporta programación para el

autoencendido/apagado.

8. Menu tactil soportado para navegacion y ajuste

9. Clöaridad, contraste y saturacíon ajustables

10.Soporta imagenes en sesion de diapositivas

en1/3/4 ventanas con musica de fondo

Marco digital 7050SLT o 8050SLT, Manual de

usuario, Adaptador CA/CC, Mando a distancia,

Cable corto USB (para conexión a su dispositivo

Le estamos agradecidos por la compra del marco

digital. Está diseñado de forma que permite la con-

templación rápida y sencilla de fotos que usted ha

sacado con su cámara digital o teléfono móvil, o

que simplemente se encuentran en una tarjeta de

memoria. Por favor, lea este manual de usuario

con atención, para aprender el manejo correcto del

marco de fotos digital.

Medidas de precaución y mantenimiento

• Utilizar sólo en espacios interiores

• Para evitar peligro de incendio o descargas eléc-

tricas, no exponga el aparato a la humedad o con-

• Para evitar un sobrecalentamiento no bloquee los

orificios de ventilación en la parte posterior de la

• Mantenga el marco digital alejado de la radiación

• Por favor, desconecte el aparato antes de introdu-

cir una tarjeta o un dispositivo USB. Si no lo

hace, puede dañar la tarjeta/ el dispositivo USB

así como el aparato.

• No desmonte el marco digital. Existe riesgo de

descarga eléctrica. En el interior no existen piezas

de cuyo mantenimiento pueda encargarse el

usuario. La garantía queda anulada al desmontar

Limpieza de la pantalla LCD

• Manipule la pantalla con precaución. Como la

pantalla del marco digital se compone de vidrio,

se puede romper o rayar fácilmente.

• Si se acumulan en la pantalla LCD huellas dactila-

res o polvo, le aconsejamos limpiarla con un

paño suave, no abrasivo, como por ejemplo un

paño de limpieza para lentes de cámara.

• Humedezca el paño de limpieza con el líquido lim-

piador y limpie la pantalla.

BN_DF-7050-8050SLT_ES.qxd 12.10.2010 18:12 Uhr Seite 1ESPAÑOL34

1 Diagrama de producto

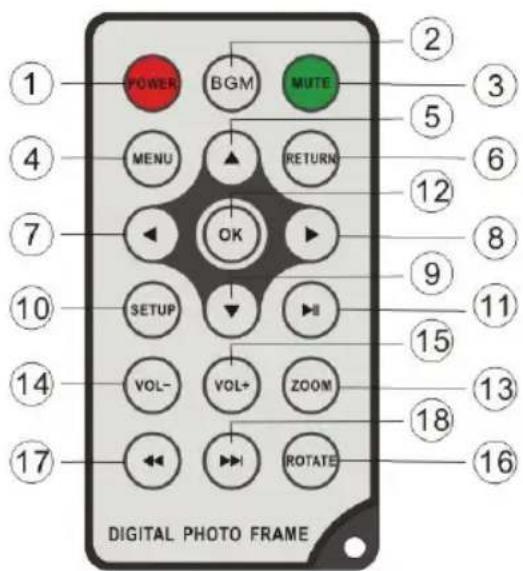

1.1 Mando a distancia 8050 SLT

1. POWER _ Conexión/Desconexión.

2. BGM _Pulsar el botón BGM para reproducir la

3. MUTE _ Pulsar el botón Mute para eliminar

temporalmente el sonido.

4. MENU _ Entrar en el interfaz para copiar y borrar.

_ Tecla de selección funcional, cursor a arriba.

6. RETURN _ Volver a la página superior.

7. _ Tecla de selección funcional, cursor a izquierda.

8. _ Tecla de selección funcional, cursor a derecha.

9. _ Tecla de selección funcional, cursor a abajo.

10. SETUP _ Ir directamente al modo de configuración.

11. II_ En el modo de reproducción, si se pulsa

este botón se hará una pausa, si se pulsa de

nuevo continúa la reproducción.

12. OK _ Pulsar, para confirmar. Play/pause: Pulse

en modo de imagen única, para comenzar la

presentación. Pulse en modo de presentación,

para parar, y pulse de nuevo, para iniciar la

13. ZOOM _ Pulse en pausa la imagen ZOOM, para

aumentar el tamaño de la misma.

14 /15. VOL +/- _ Subir/bajar el volumen.

16. ROTATE _ Pulse en estado de pausa la imagen

ROTATE, para girarla cada vez 90º en sentido

contrario al de las agujas del reloj.

17. I _ Retroceder a la imagen, archivo de música

18. I _ Avanzar a la imagen, archivo de música o

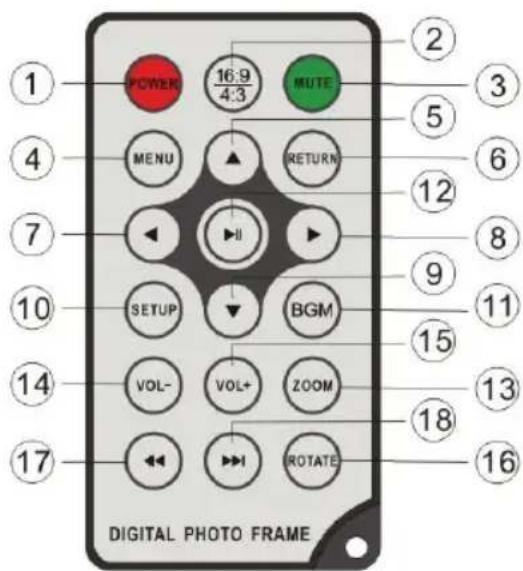

1.1 Mando a distancia 7050 SLT

1. POWER _ Conexión/Desconexión.

2. 16:9/4:3 _Cambiar el tamaño de presentación de

imagen a 16:9 y 4:3.

3. MUTE _ ulsar el botón Mute para eliminar

temporalmente el sonido.

4. MENU _ Entrar en el interfaz para copiar y borrar.

5. _ Tecla de selección funcional, cursor a arriba.

6. RETURN _ Volver a la página superior.

7. _ Tecla de selección funcional, cursor a

8. _ Tecla de selección funcional, cursor a

9. _ Tecla de selección funcional, cursor a abajo.

10. SETUP _ Permite copiar y borrar en la máscara.

11. BGM _Pulsar el botón BGM para reproducir la

12. II _ En el modo de reproducción, si se pulsa

este botón se hará una pausa, si se pulsa de

nuevo continúa la reproducción.

13. ZOOM _ Pulse en pausa la imagen ZOOM, para

aumentar el tamaño de la misma.

14./15. VOL +/- _ Subir/bajar el volumen.

16. ROTATE _ Pulse en estado de pausa la imagen

ROTATE, para girarla cada vez 90º en sentido

contrario al de las agujas del reloj.

17. I _ Retroceder a la imagen, archivo de música

18. I _ Avanzar a la imagen, archivo de música o

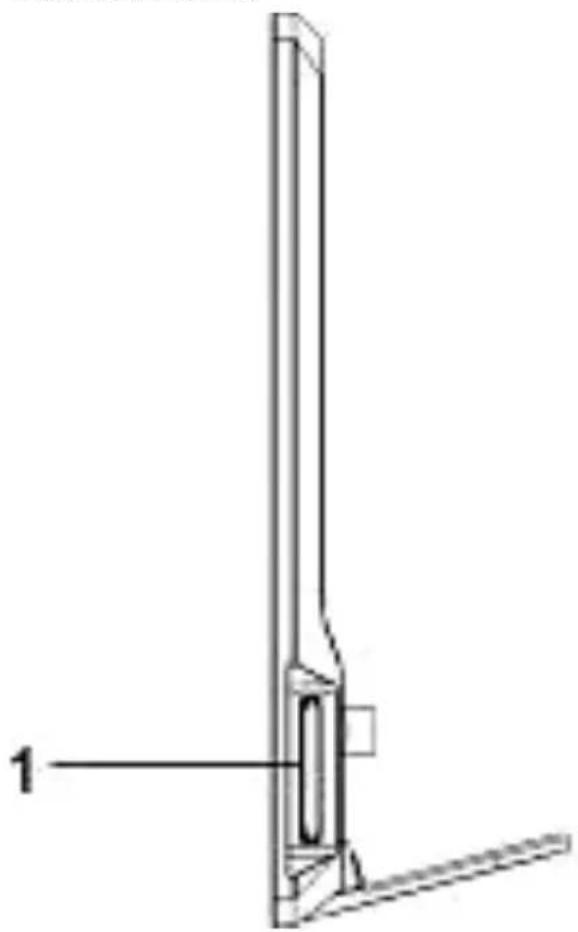

1.3 Parte derecha del marco

2. Introducción y cambio de la batería

Coloque el mando a distancia con la parte superior

hacia abajo, pulse la zona arrugada de la cubierta

de la batería hacia abajo y empuje hacia usted para

retirar la bandeja. Coloque una pila de botón de litio

CR2025 en la bandeja, con la parte positiva "+"

hacia usted. Introduzca de nuevo la bandeja.

1.4 Parte izquierda del marco

2. Mini USB BN_DF-7050-8050SLT_ES.qxd 12.10.2010 18:12 Uhr Seite 3ESPAÑOL36

3.1. Separe tanto como sea posible los brazos en la

parte trasera del marco digital, para alcanzar la

máxima estabilidad. Coloque un extremo del adap-

tador de corriente alterna suministrado en un

enchufe estándar de corriente alterna de 110-240 V

y el otro extremo en la parte derecha del marco.

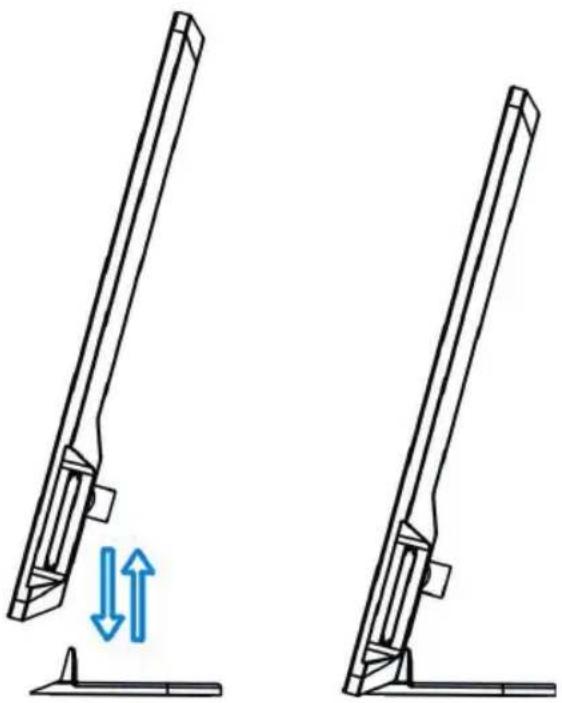

Indicación: Para el soporte del marco digital existen

diferentes posiciones. Por favor consulte "Instruc-

3.2. Retire la lámina protectora que cubre la pantal-

3.3. Retire el aislante de batería de plástico del

compartimento de baterías y asegúrese de que en

el mando a distancia hay una batería. Cuando nece-

site una nueva batería, consulte "Introducción y

cambio de la batería".

3.4. Conecte el aparato pulsando la tecla „Power"en

el mando a distancia o en la parte delantera del

4. Instrucciones de funcionamiento

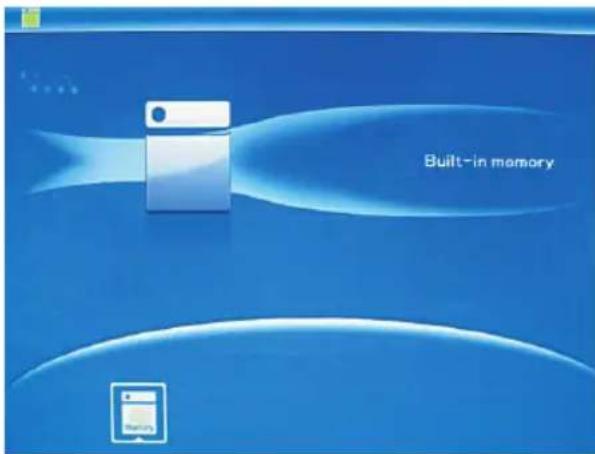

Después de encender el aparato aparece la pantalla

de inicio. Pulse RETURN para acceder a la pantella

de seleccion de tarjeta.

4.1 Tarjeta y USB Soporta SD/SDHC/MMC/MS y USB 2.0. Una vez

introducida la tarjeta o el dispositivo USB se repro-

duce automáticamente una presentación. Pulse dos

veces RETURN para acceder a los menús Foto,

Archivo, Calendario y Configuración. Pulse OK

(II) para confirmar.

1. Asegúrese de que en la tarjeta o en el dispositivo

USB se encuentran archivos de imagen, archivos

de música y de vídeo, con formato compatible.

2. Si hay imágenes y archivos de música soporta-

dos en la tarjeta o dispositivo USB, la sesión de

diapositivas los reproducirá automáticamente

con música de fondo.

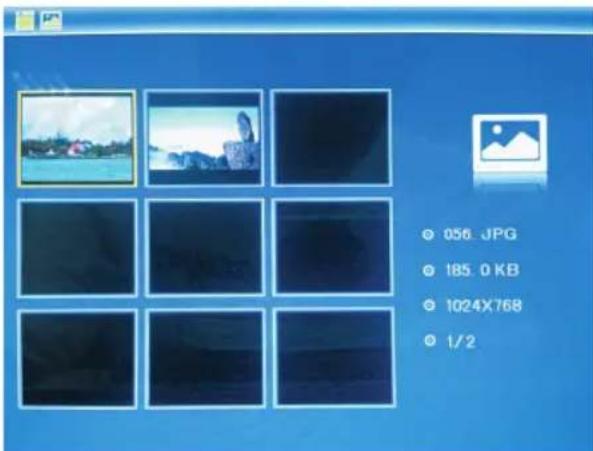

Pulse RETTURN para seleccionar „TARJETA DE MEMORIA” en el menú principal. Seleccione Foto y

pulse OK (II), para acceder al modo 9 imágenes,

utilice, para seleccionar una imagen   pulse

OK (II), para reproducir la imagen en una ventana

BN_DF-7050-8050SLT_ES.qxd 12.10.2010 18:12 Uhr Seite 4ESPAÑOL 37

Pulse OK (II) para reproducir las imágenes en el

modo de presentación seleccionado en una pre-

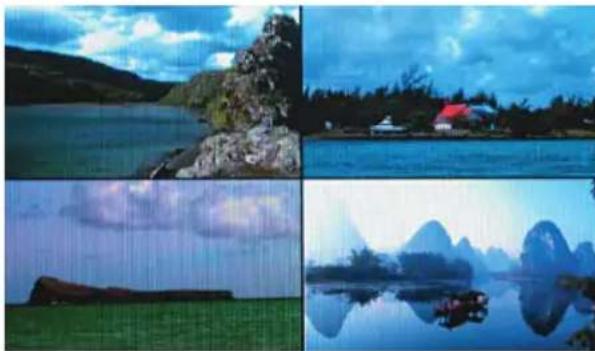

Cambie el modo de presentación de la siguiente

manera: Seleccione CONFIGURACIÓN para selec-

cionar el MODO DE PRESENTACIÓN (una ventana

/tres ventanas/cuatro ventanas), seleccione

mediante . Pulse OK (II) para confirmar.

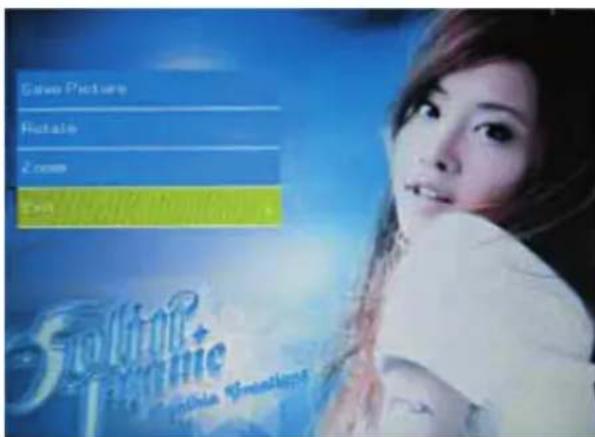

Función copiar y borrar

En el modo 9 imágenes(8050SLT)/6 imagenes

(7050SLT) utilice  , para seleccionar la

imagen que desea copiar en la memoria integrada,

seleccione y pulse OK (II), para acceder al modo

de imagen única. Pulse SETUP para acceder a la

máscara de copia y OK (II) para confirmar.

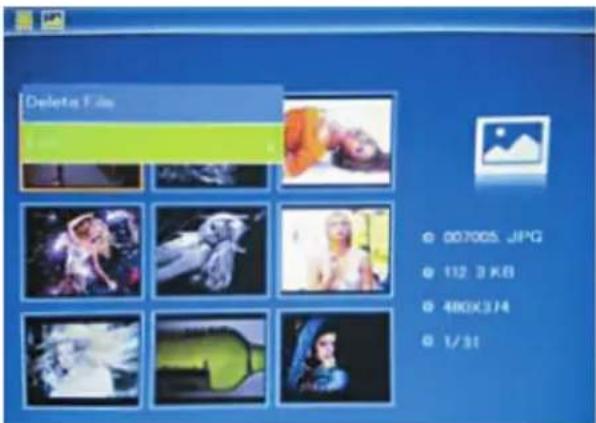

En el modo 9 imágenes(8050SLT)/6 imagenes

(7050SLT) utilice   , para seleccionar la

imagen que desea borrar, seleccione y pulse

SETUP, para acceder a la máscara de borrado.

Después pulse OK (II) para confirmar.

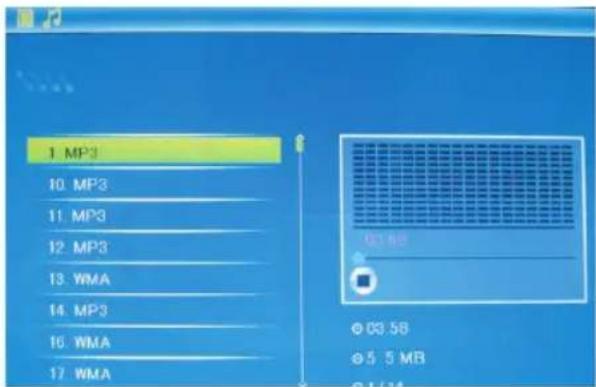

Pulsar RETURN para seleccionar "MEMORY CARD"

en el menú principal. Seleccionar Music, pulsar OK

(II) para entrar en el interfaz de música, pulsar

 para seleccionar la música de la lista de repro-

ducción, después pulsar OK (II) para confirmar.

Pulsar VOL+/- para subir/bajar el volumen

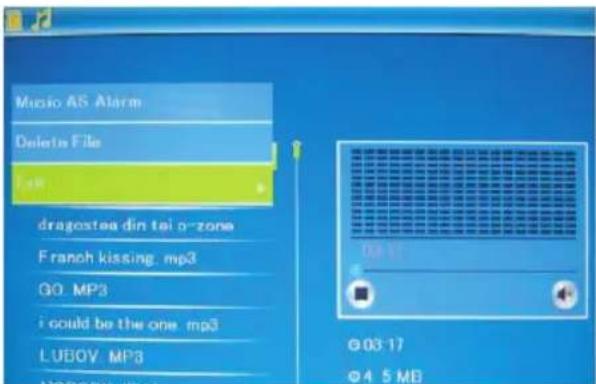

Utilizar  para seleccionar la música que desee

borrar, después pulse MENU para entrar en el inter-

faz de borrado, pulsar OK (II) para confirmar.

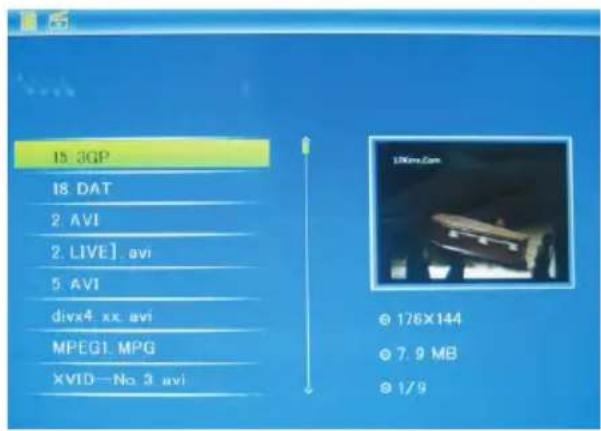

Pulsar RETURN para seleccionar "MEMORY CARD"

en el menú principal. Escoger Video, pulsar OK (II)

para entrar en el interfaz de vídeo, pulsar  para

seleccionar el vídeo de la lista de reproducción,

después pulsar OK (II) para confirmar. Pusar

VOL+/- para subir/bajar el volumen.

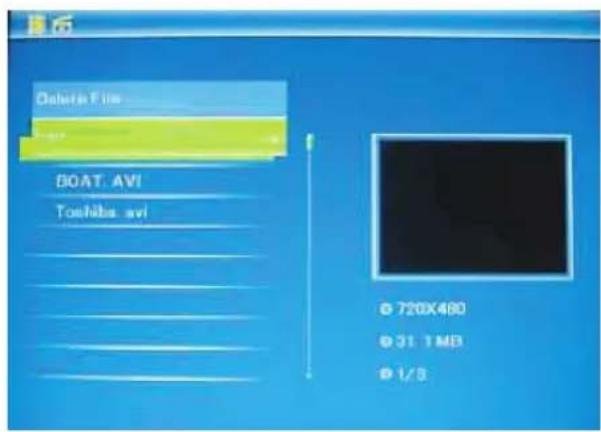

Utilizar  para seleccionar el vídeo que desee

borrar, después pulse MENU para entrar en el inter-

faz de borrado, pulsar OK (II) para confirmar.

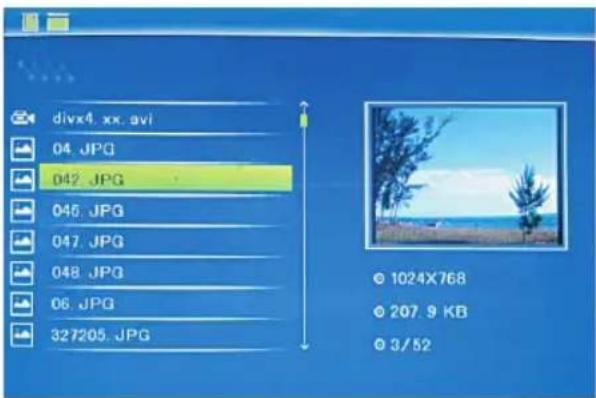

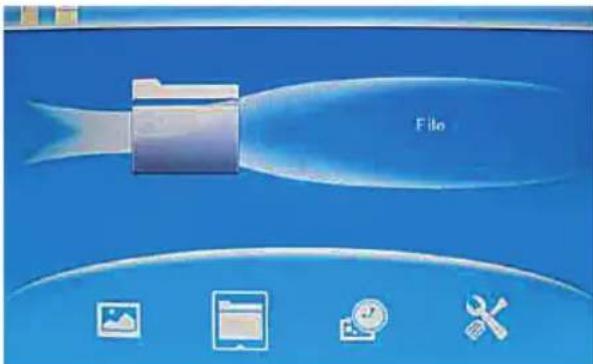

Pulse RETURN para seleccionar „TARJETA DE MEMORIA“ en el menú principal. Pulse ARCHIVO y

después OK (II) para acceder a la máscara de

archivo. En este modo puede navegar a través de

todos los archivos en la tarjeta de memoria y

eliminar archivos en la memoria interna o de un

dispositivo externo.

Utilice  para seleccionar los archivos que desea

borrar y pulse en SETUP para acceder a la máscara

de borrado. Después pulse OK (II) para

BN_DF-7050-8050SLT_ES.qxd 12.10.2010 18:12 Uhr Seite 6ESPAÑOL 39

Seleccione Calendario del menú principal y pulse

OK (II), para acceder. La hora aparece en la

columna superior izquierda. Debajo se muestran

automáticamente imágenes de la tarjeta de memo-

ria como presentación.

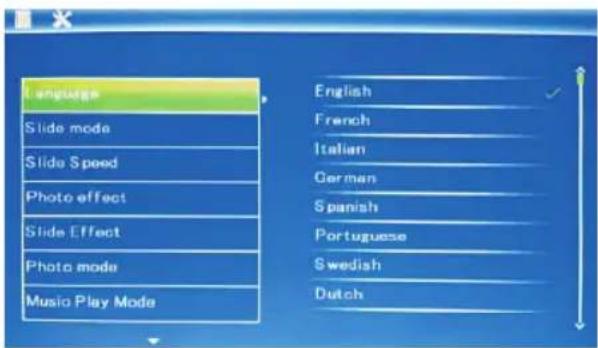

En el menú principal pulse CONFIGURACIÓN y pulse

OK (II), para acceder a la máscara de configura-

ción. Utilice  para seleccionar el punto que desee

ajustar. Pulse OK (II) para mostrar el submenú.

Seleccione con y pulse OK (II) para confirmar.

7.1 Idioma: Inglés, francés, italiano, alemán,

español, holandés, portugués, sueco, griego

7.2 Modo de presentación: Una ventana, cuatro ven-

tanas, tres ventanas

7.3 Velocidad de presentación: 3/5/15/30 segundos,

1/5/15/30 minutos y 1 hora

7.4 Efectos de fotografía: Color, mono, sepia

7.5 Efecto de presentación: casual, on/off división

horizontal, celosía, on/off división vertical, brillo,

marco, parpadeante, actualizar desde la derecha,

actualizar siguiente, On Pan, enrollado de abajo

hacia arriba, enrollado de arriba hacia abajo, módulo

7.6 Modo de foto: Autoadaptación, óptimo, imagen

7.7 Modo reproducción de música: Repetición una

7.8 Modo vídeo: Original, pantalla

Contraste: Utilice  para seleccionar entre 1

Brillo: Utilice  para seleccionar entre 00

Saturación: Utilice  para seleccionar un punto

entre 00 (bajo) y 40 (alto).

Color: Utilice , para seleccionar entre 00

(más color) y 40 (menos color).

7.10 Ajuste de fecha y hora: Pulse OK (II) y selec-

cione los puntos a configurar de la siguiente mane-

ra con  año, mes, día, hora, minuto, segundo.

Utilice OK (II), , para ajustar y pulse alma-

cenar hora, para confirmar.

7.11 Ajustar formato de hora: 12/24, pulse OK (II),

seleccione con , pulse OK (II) y utilice 

para la configuración y pulse OK (II), para

7.12 Alarma: Pulsar OK (II), seleccionar los ele-

mentos a configurar con  de la: manera

siguiente: estado, número, hora, minuto, modo,

pulsar OK (II), utilizar  para ajustar, pulsar

OK (II) para confirmar.

7.13 Autoencendido/apagado: Pulsar OK (II), elegir

los elementos a configurar con  de la: manera

siguiente: hora, minuto, estado, pulsar OK (II),

utilizar  para ajustar, pulsar OK (II) para con-

7.15 Restablecer configuración: Pulse OK (II),

utilice __, para marcar o para resaltar la selección,

para restablecer los valores predeterminados.

Pulse OK (II) para confirmar.

7.16 Salir: Pulse aquí para abandonar la máscara de

8. Instrucciones de soporte

Introduzca el estribo en las ranuras del marco digi-

tal. Por favor, compruebe y asegúrese de que el

brazo está encajado antes de montar el marco.

Véase también la siguiente ilustración

9. Especificaciones técnicas

MPEG1,2,4.AVI Tarjetas de memoria:

Host USB (alta velocidad 2.0 , conexión con el

Parámetros de pantalla:

Tamaño de pantalla: 20cm (8 pulgadas) TFT Proporción: 4:3

Definición:800X600 píxeles

Tamaño de pantalla: 17cm (7pulgadas)TFT Proporción: 16:10

Definición: 768x480 pixeles

10. Instrucciones sobre eliminación de

Si tiene problemas con su aparato reproductor,

consulte estas instrucciones, así como el manual.

Si necesita más apoyo, póngase en contacto con el

Compruebe si se ha introducido correctamente el

Por favor compruebe que el volumen es correcto y

que el reproductor no se encuentra en el modo

• Mando a distancia no funciona:

Por favor, compruebe si la batería tiene corriente

(en condiciones normales puede utilizarse la

batería durante medio año). Sustituya si es

necesario por una nueva batería.

• No se puede leer la tarjeta o el USB:

Por favor, compruebe si en la tarjeta o en el dispo-

sitivo USB se encuentran datos almacenados.

No se pueden leer dispositivos vacíos.

• No se puede reproducir el archivo:

Por favor, compruebe si el formato de archivo es

compatible con el dispositivo de reproducción.

• Pantalla demasiado clara u oscura:

Por favor ajuste en el menú de configuración la cla-

ridad o el contraste.

• El color es claro o no existe color:

Por favor, ajuste el color y el contraste.

BN_DF-7050-8050SLT_ES.qxd 12.10.2010 18:12 Uhr Seite 8NEDERLANDS

4.3 Modo de música 53

6. RETURN _ Regressar à página principal.

6. RETURN _ Regressar à página principal.

3.2. Remova a película de protecção que cobre o

OK (II), para visualizar o submenu. Seleccione
