BRUKSANVISNING Digiframe 7050 SLT BRAUN

1.2 Ramens högra sida 59

1.3 Ramens vänstra sida59

2. Att sätta i & byta batteri 59

3. De första stegen60

4. Bruksanvisning 60

10. Instruktion för åtgärdande av fel64

2. Stödda ljudformat: MP3

3. Stödda videoformat: MPEG1,2,4,AVI

4. Kortplats för: SD/SDHC/MMC/MS

5. USB anslutning: Mini USB

6. Inbyggd kalender, klocka och väckarklocka

7. Inställning av automatiskt till/från.

8. Anvanbar touch-meny för enkel navigering och

9. Ljus, kontrast och mättnad kann ställas in

10.Bildvisare med bilder i 1/3/4 fönster med bak-

11.Inbyggd högtalare stereo (2x1W)

Kontrollista förpackning:

Digital fotoram 7050SLT / 8050SLT, Manual,

AC/DC adapter, Fjärrkontroll, Kort USB-kabel

(för anslutning till en USB-apparat)

Tack för köpet av vår digitala fotoram. Den har kon-

struerats, så att den snabbt och enkelt visar foto,

som du tagit med din digitalkamera eller din mobil-

telefon eller som befinner sig på ett minneskort.

Läs igenom denna manual noga, för att lära dig att

hantera den digitala fotoramen på rätt sätt.

Försiktighetsåtgärder och underhåll

• Får endast användas inomhus

• För att undvika brandfara och elchocker: Utsätt

apparaten inte för fuktighet eller kondensation.

• För att undvika överhettning: Blockera ej ventilati-

onsöppningarna på den digitala fotoramens bak-

• Håll den digitala fotoramen borta från direkt soll-

• Stäng alltid av apparaten, innan du sätter i ett kort

eller en USB-apparat. Om du ej beaktar detta, kan

kortet/USB-minnet och apparaten skadas.

• Demontera inte den digitala fotoramen. Det finns

risk för elchocker. Det finns inga delar på insidan,

som kan underhållas av användaren. Garantin

upphör att gälla om man demonterar den digitala

Rengöring av LCD-bildskärmen

fotoramens bildskärm består av glas och kan lätt

gå sönder eller repas.

• Samlas fingeravtryck eller damm på LCD-bild-

skärmen, rekommenderar vi användning av en

mjuk, ej skurande trasa, som t.ex. rengörings-

dukar för kameralinser, för att rengöra LCD-bild-

• Fukta rengöringstrasan något med rengöringslös-

ning och putsa sedan bildskärmen.

BN_DF-7050-8050SLT_SE.qxd 12.10.2010 18:17 Uhr Seite 1SVERIGE58

2. BGM _Tryck BGM knappen för att spela

3. MUTE _ Tryck mute knappen för att tillfälligt

4. MENY _ Enter kopiera & radera gränssnitt.

_ Funktionell valknapp, markör och upp.

6. RETURN _ Tillbaka till översta sidan.

7. _ Funktionell valknapp, markör till vänster.

8. _ Funktionell valknapp, markör till höger.

9. _ Funktionell valknapp, markör och ned.

10. SETUP _ Gå direkt till setup-läge.

11. II_ Play/paus: Tryck denna knapp under upp-

spelning för att stanna den; tryck knappen igen

och uppspelningen fortsätter.

12. OK _ Tryck, för att bekräfta. Play/paus: Trycker

du på denna knapp när uppspelning pågår, gör

apparaten en paus. Tryck en gång i slidesho-

wläge för att stanna och ytterligare en gång för

att spela upp ännu en gång.

13. ZOOM _ Tryck ZOOM i pausläge, för att förstora

17. I _ Tillbaka till föregående musik eller video

18. I _ Flytta fram till nästa musik eller video fil.

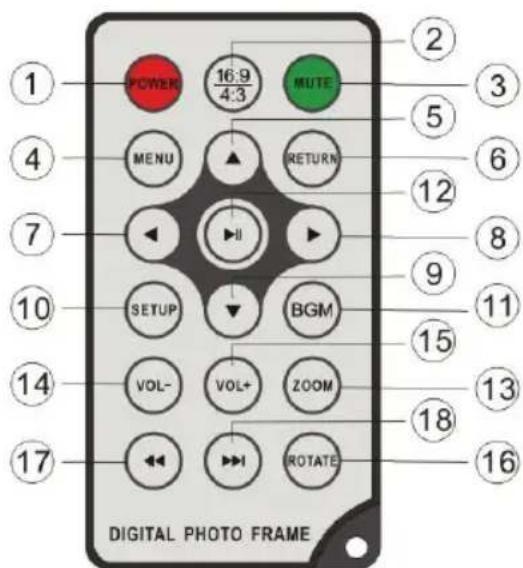

1.1 Fjärrkontroll 7050 SLT

1. POWER_ Påkoppling/Avstängning.

2. 16:9/4:3 _ Ändrar storlek på bild display

3. MUTE _ Tryck mute knappen för att tillfälligt

4. MENY _ Enter kopiera & radera gränssnitt.

5. _ Funktionell valknapp, markör och upp.

6. RETURN _ Tillbaka till översta sidan.

7. _ Funktionell valknapp, markör till vänster.

8. _ Funktionell valknapp, markör till höger.

9. _ Funktionell valknapp, markör och ned.

10. SETUP _ Åtkomst på menyn kopiera & radera.

11. BGM _Tryck BGM knappen för att spela

12. II _ Play/paus: Tryck denna knapp under upp-

spelning för att stanna den; tryck knappen igen

och uppspelningen fortsätter.

13. ZOOM _ Tryck ZOOM i pausläge, för att förstora

14./15. VOL +/- _ Skruva upp/ned volymen.

16. ROTATE _ Tryck ROTATE i pausläge, för att

rotera bilden 90° motsols varje gång du trycke.

17. I _ Flytta tillbaka till föregående bild, musik

18. I _ Flytta fram till nästa bild, musik eller video

BN_DF-7050-8050SLT_SE.qxd 12.10.2010 18:17 Uhr Seite 2SVERIGE 59

1. Power (Till/från)

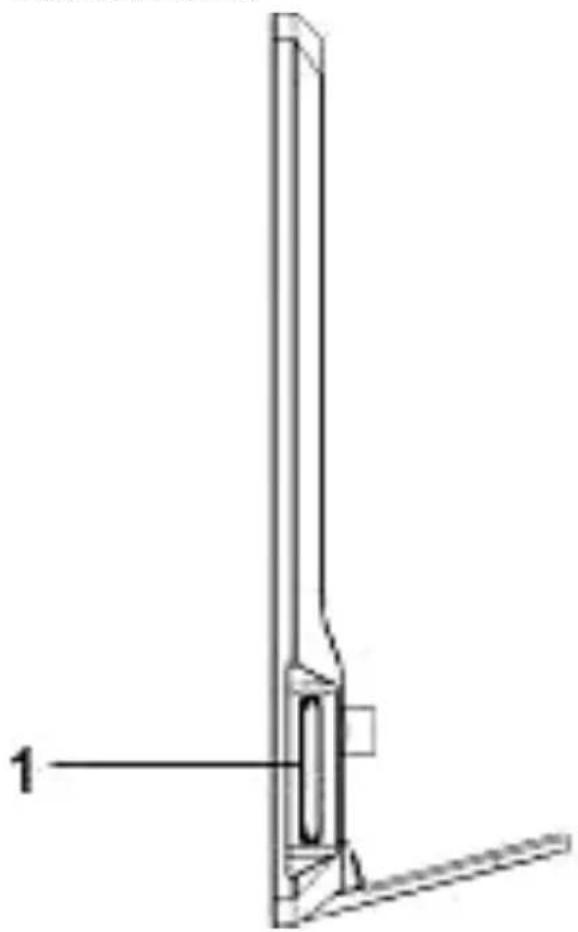

1.3 Ramens högra sida

2. Att sätta i & byta batteri

Placera fjärrkontrollen med ovansidan nedåt, tryck

batterilockets räfflade del nedåt och dra facket mot

dig för att ta av det. Sätt i ett CR2025 litium-knapp-

cellsbatteri i facket. Den positiva sidan “+” måste

peka i din riktning. Sätt locket igen.

1.4 Ramens vänstra sida

3.1. Dra isär armarna på den digitala fotoramens

baksida så långt som möjligt för att uppnå så stor

stabilitet som möjligt. Sätt i änden på den medföl-

jande växelströmadaptern i ett standard 110-240V

växelström vägguttag och andra änden på ramens

Hänvisning: Den digitala fotoramens stativ, kan stäl-

las in på ett flertal olika sätt. Titta i ”Handledning

3.2. Ta bort skyddsfolien, som täcker LCD-bild-

3.3. Ta loss batteriisoleringen som finns i batte-

rifacket och se till, att det finns ett batteri i fjärr-

kontrollen. Om du behöver ett nytt batteri, titta i

avsnittet ”Att sätta i & byta batteriet“.

3.4. Koppla på apparaten genom att trycka på

“Power“-knappen på fjärrkontrollen eller på appara-

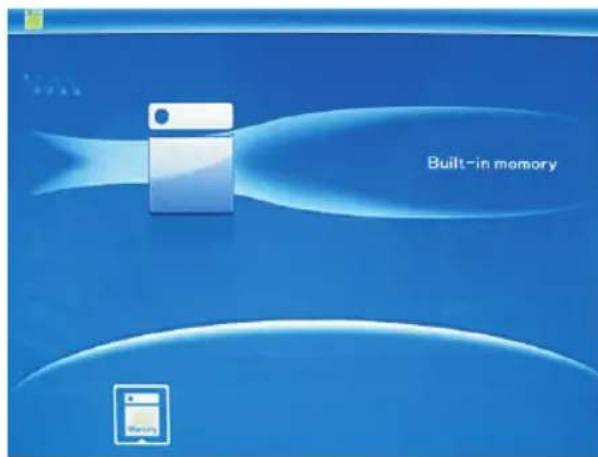

När du kopplat på apparaten visas startbildskär-

men. Tryck tre gånger på RETURN, för att komma

till den bild där du kan välja kort

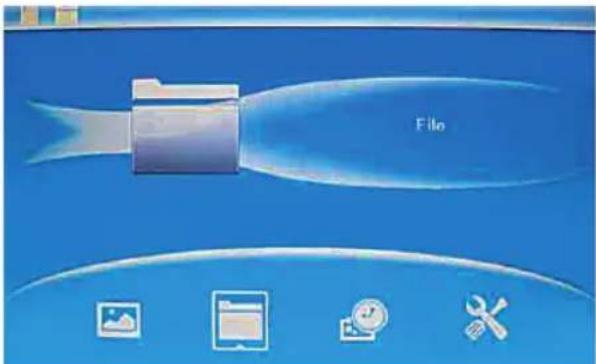

4.1 Kort och USB Kortplats finns för SD/SDHC/MS/MMC/MS och USB

2.0. När man satt i ett kort eller en USB-apparat spe-

las en slideshow upp automatiskt. Tryck därefter två

gånger på RETURN (LÄMNA), för att komma till

menyerna foto, RETURN, fil, kalender och inställnin-

gar. Bekräfta sedan genom att trycka på OK (II).

1. Säkerställ att det finns bilder, musik och video

filer på kortet eller USB-apparaten med filformat,

som kan spelas upp på fotoramen.

2. Om det finns stödda bild eller musik filer I kort-

eller USB-apparaten, kommer bildvisningen med

bakgrundsmusik att börja automatiskt.

Tryck på ENTER, för att kunna selektera ”SPEI-

CHERKARTE” (MINNESKORT) i huvudmenyn.

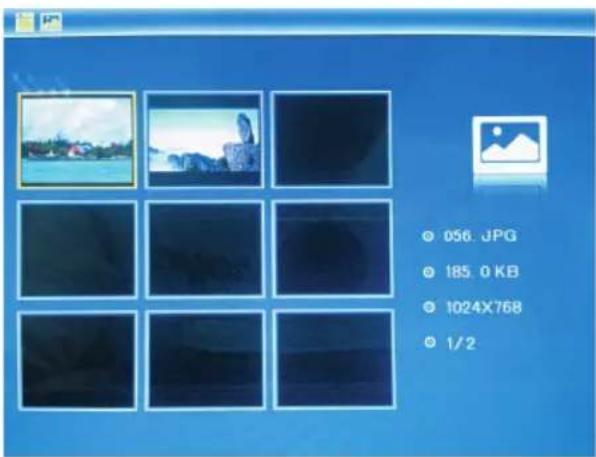

Markera Foto och tryck på OK, för att komma till 9-

bilds (8050SLT)/ 6-bilds (7050SLT)-läge. Använd

 , för att selektera en bild och tryck OK

(II), för att spela upp bilden i ett enskilt fönster.

BN_DF-7050-8050SLT_SE.qxd 12.10.2010 18:17 Uhr Seite 4SVERIGE 61

Tryck OK (II), för att spela upp bilderna i ett

selekterat slideläge i en slideshow.

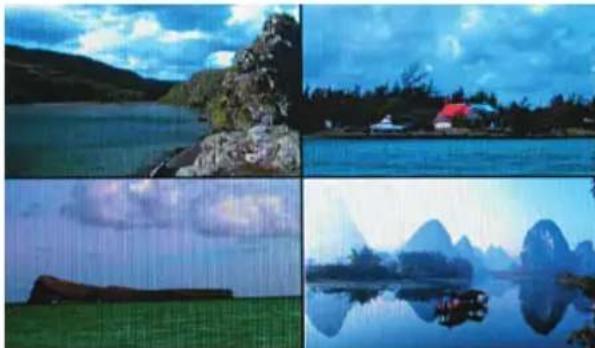

Ändra slideläge enligt följande: Selektera

”EINSTELLUNGEN” (INSTÄLLNINGAR), för att

selektera SLIDELÄGE (ett fönster/tre fönster/fyra

fönster), selektera med  och tryck på OK (II),

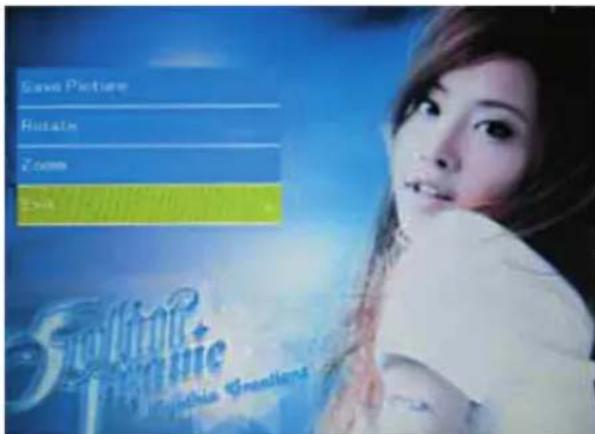

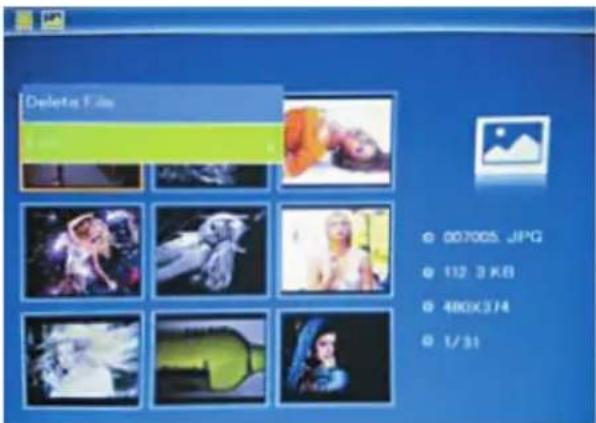

Funktion kopiera & radera

Använd  , för att i 9-bild (8050SLT)/

6-bild (7050SLT)-läget selektera den bild du vill

kopiera in i det integrerade minnet och bekräfta

sedan med OK (II), för att komma till läget för

enskilda bilder. Tryck på SETUP, för att komma till

kopieringsmenyn och OK (II), för att bekräfta.

Använd  , i 9-bild (8050SLT)/ 6-bild

(7050SLT)-läget, för att selektera den bild du vill

radera och tryck därefter SETUP, för att komma till

menyn för att radera. Tryck OK (II), för att

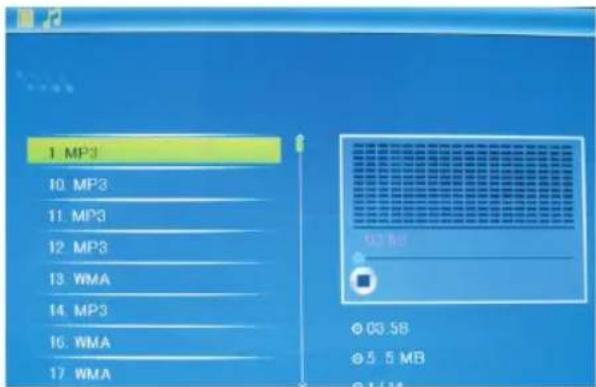

Tryck RETURN för att välja "MEMORY CARD" (minn-

seskort) i huvudmenyn. Välj Music, tryck OK (II)

för att komma till musik gränssnittet, tryck  för

att välja musik i uppspelningslistan, tryck sedan OK

(II) för att bekräfta. Tryck VOL+/- för att skruva

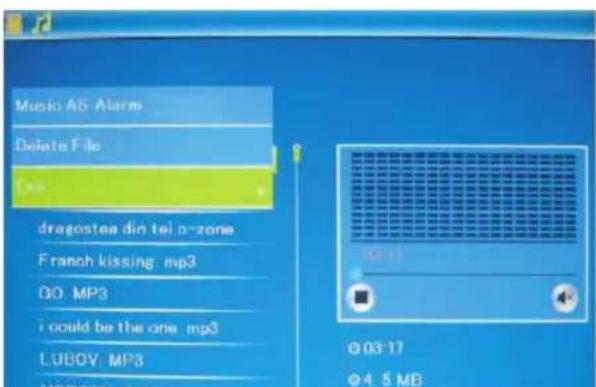

Använd  för att välja den musik du vill radera,

tryck därefter MENU för att komma till gränssnittet

radera, tryck OK (II) för att bekräfta.

BN_DF-7050-8050SLT_SE.qxd 12.10.2010 18:17 Uhr Seite 55. Fil

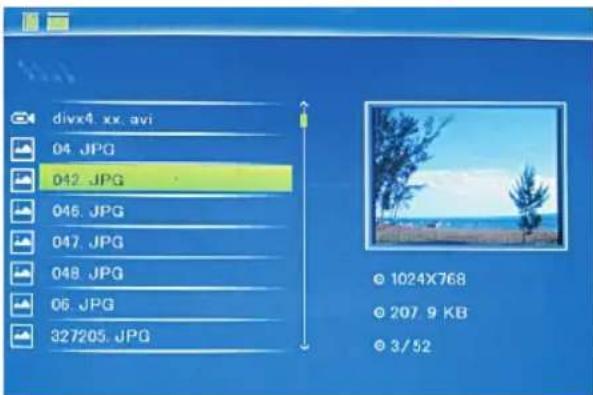

Tryck RETURN (LÄMNA), för att selektera ”SPEI-

CHERKARTE” (MINNESKORT) i huvudmenyn. Tryck

på DATEI (FIL) och sedan på OK (II), för att

komma till filens meny. I detta läge kan du bläddra

igenom alla filer på minneskortet och radera filer i

det interna minnet eller på en extern apparat.

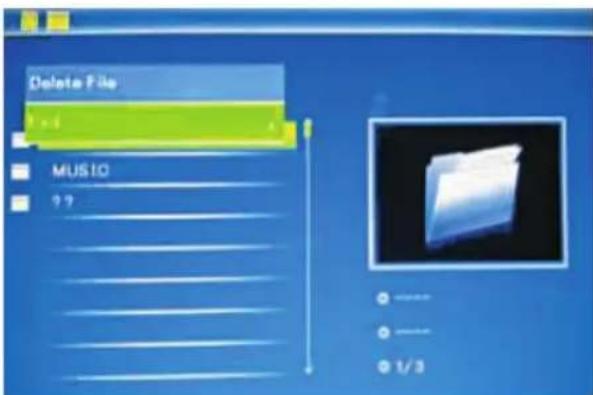

Använd , för att selektera den fil du vill radera,

och tryck SETUP, för att komma till bilden där du

kan radera och tryck sedan OK (II), för att

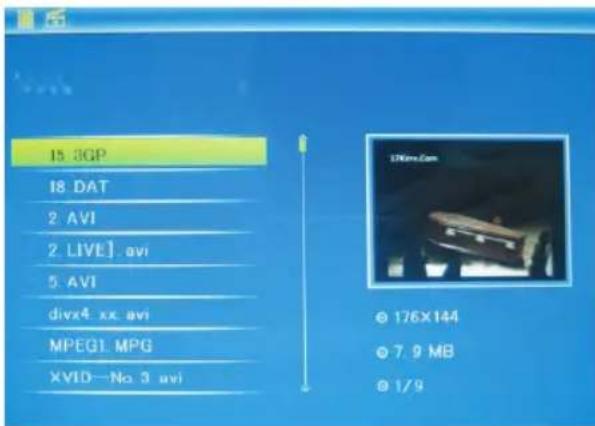

Tryck RETURN för att välja "MEMORY CARD" (min-

neskort) i huvudmenyn. Välj video, tryck OK (II)

för att komma till gränssnittet video, tryck  för

att välja video i uppspelningslistan, tryck sedan OK

(II) för att bekräfta. Tryck VOL+/- för att skruva

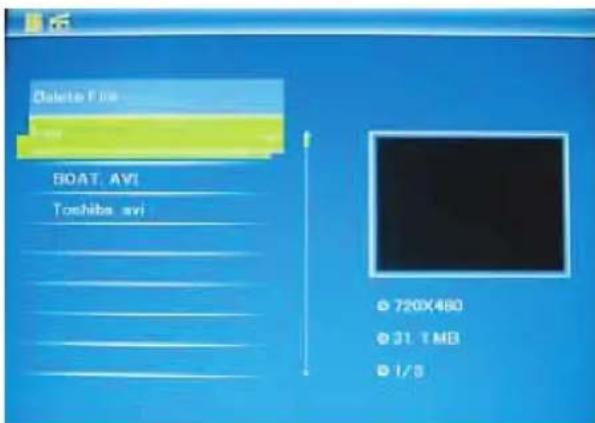

Använd  för att välja den video du vill radera,

tryck därefter MENU för att komma till gränssnittet

radera, tryck OK (II) för att bekräfta.

BN_DF-7050-8050SLT_SE.qxd 12.10.2010 18:17 Uhr Seite 6SVERIGE 63

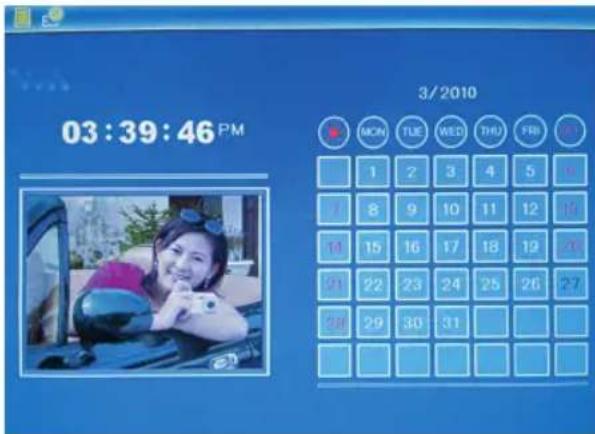

Selektera Kalender i huvudmenyn och tryck på OK

(II), för åtkomst. Tiden visas uppe till vänster.

Under tiden spelas bilderna på minneskortet auto-

matiskt upp i en slideshow.

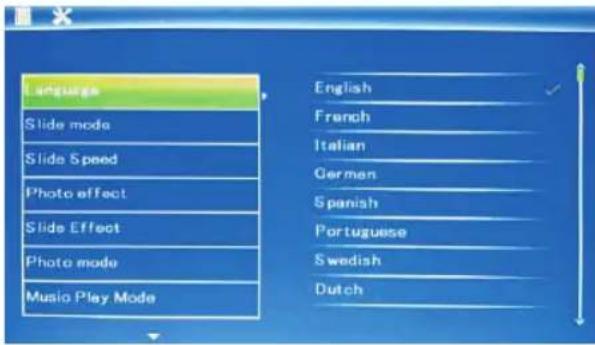

Tryck direkt på Einstellungen (inställningar), för att

komma till den bild där du kan utföra inställnin-

garna. Använd , för att selektera den punkt du

vill ställa in. Tryck på , för att visa undermeny.

Selektera med  och bekräfta sedan genom att

7.1 Språk: engelska, franska, italienska, tyska,

spanska, portugisiska, holländska, svenska,

7.2 Slideläge: enskilt fönster, fyra fönster och

7.3 Slidehastighet: 3/5/15/30 sekunder, 1/5/15/30

7.4 Fotoeffekt: färg, mono, sepia

7.5 Slideeffekt: tillfällig, till/från horisontal delning,

persienn, till/från vertikal delning, strålar, surround,

blekna, aktualisera från höger, aktualisera nästa, on

pan, scrolla nerifrån och upp, scrolla uppifrån och

7.6 Fotoläge: automatisk anpassning, optimal,

7.7 Musikuppspelningsläge: Enskild upprepning,

cirkulär, ingen upprepning, singel

7.8 Videoläge: Original, bildskärm

Kontrast: Använd , för att selektera mellan

00 (låg) och 40 (hög).

Ljus: Använd , för att selektera mellan

00 (låg) och 40 (hög).

Mättnad: Använd , för att selektera en punkt

mellan 00 (låg) och 40 (hög).

Färg: Använd , för att selektera mellan 00

(mest färg) och 40 (minst färg).

7.10 Inställning av tid/datum: Tryck på OK (II) och

selektera de punkter som ska ställas in med :

år, månad, dag, timme, minut, sekund. Använd

, för att ställa in och tryck Zeit speichern (spara

tid), för att bekräfta.

7.11 Inställning av tidsformat: 12/24, tryck OK (II),

selektera med , tryck OK (II) och använd

sedan  för inställning. Bekräfta därefter med OK

7.12 Alarm: Tryck OK (II), välj setup-punkter med

 enligt följande: Status, nummer, timme, minu-

ter, läge, tryck OK (II), använd  för inställ-

ning, tryck OK (II) för att bekräfta.

7.13 Auto Power till/från: Tryck OK (II), välj setup-

punkter med  enligt följande: Timme, minuter,

status, tryck OK (II), använd  för inställning,

tryck OK (II) för att bekräfta.

7.14 Formatera internt minne: Tryck på OK (II),

selektera Nej/Ja med . Tryck på OK (II), för

7.15 Återställning av inställningarna: Tryck på OK

(II) Enter, använd __, för att markera eller

upphäva markeringen, för att återställa alla inställ-

ningar på standardvärden. Tryck på OK (II), för

BN_DF-7050-8050SLT_SE.qxd 12.10.2010 18:17 Uhr Seite 7SVERIGE64

7.16 Lämna: Tryck här för att lämna inställningsbil-

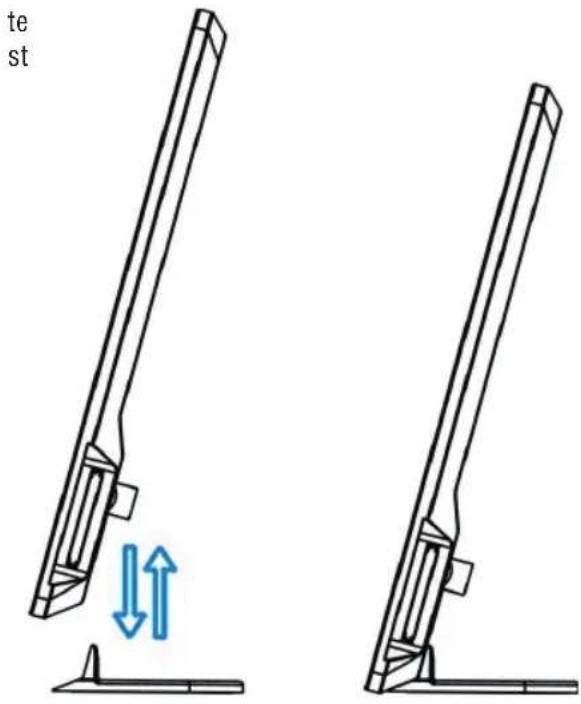

8. Handledning stativ

För in bygeln i den digitala fotoramens slitsar. Kon-

trollera och säkerställ att stativets klicklås har arre-

terat, innan du ställer upp fotoramen. Se även illu-

9. Teknisk specifikation

Ingång: AC 100-240V 50/60HZ Utgång: DC 5V/1A Filformat:

Bildskärmens storlek: 20cm (8 tum) TFT Sidoförhållande: 4:3

Upplösning: 800X600 pixel

Bildskärmens storlek: 17cm (7tum)TFT Sidoförhållande: 16:10

Upplösning: 768x480 pixel

10. Instruktion för åtgärdande av fel

Om du har problem med din uppspelningsapparat,

titta både i denna handledning och i manualen.

Behöver du ytterligare hjälp, kontakta vår tekniska

Kontrollera om batteriet har ström (under normala

förhållanden kan batteriet användas i ett halvt år).

Byta vid behov ut batteriet mot ett nytt.

Kontrollera om ljudet är korrekt och se till att spela-

ren inte befinner sig i mute-läge.

• Kortet eller USB kan inte läsas:

Kontrollera, om det finns sparade data på kortet

eller USB-apparaten.

Tomma apparater kan ej läsas.

• Filen kan inte spelas upp:

Kontrollera om filens format är kompatibel med

uppspelningsapparaten.

• Bilden är för ljus eller mörk:

Ställ in ljus eller kontrast i inställningsmenyn.

• Färgen är ljus eller ingen färg:

Ställ in färg och kontrast.

BN_DF-7050-8050SLT_SE.qxd 12.10.2010 18:17 Uhr Seite 8
