MANUAL DE USUARIO 4D 516 D X625C VALBERG
El certificado de garantía de este producto tiene una duración de 2 años a partir de la fecha de compra*, que se limita a los defectos de fabricación y averías del material. Se excluyen de la garantía deficiencias o daños originados por una mala instalación, errores en la manipulación o por un uso inadecuado.
*Previa presentación del comprobante de compra.
Frigorífico de puerta francesa
989959 - 4D 516 DX625C
INSTRUCCIONES DE USO 02
CONSIGNES D'UTILISATION 26
Gracias por elegir este producto VALBERG.
Seleccionados, probados y recomendados por ELECTRO DEPOT,
los productos de la marca VALBERG son fáciles de usar, fiables y de un acabado impecable.
Gracias a este aparato, puede estar seguro de que cada uso le proporcionará satisfacción.
Bienvenido a ELECTRO DEPOT.
Visite nuestra página web: www.electrodepot.es
Descripción del aparato
Descripción del aparato
Utilización del aparato
Uso del frigorífico
Información práctica
Limpieza y mantenimiento
Resolución de problemas
Descripción del aparato
Bandeja Zona variable Cajón superior del congelador Cajón inferior del congelador 5 Iluminación LED 6 Bandeja de la puerta Caja para fruta y verdura Cajón inferior del congelador 9 Cajón superior del congelador
La imagen anterior es solo para referencia. La configuración real dependerá del producto físico o de la declaración del distribuidor.
Uso del frigorífico
Colocación
- Antes de usar el aparato, retire todo el material de embalaje, incluidos los amortiguadores de la parte inferior, las almohadillas de espuma y las cintas del interior del frigorífico; retire la película de protección de las puertas y del cuerpo del frigorífico.
- Mantenga el aparato alejado del calor y evite la luz directa del sol. No coloque el congelador en un lugar húmedo o con agua, para prevenir la formación de óxido o que se reduzca el efecto aislante.
- No rocíe con agua ni lave el frigorífico; no coloque el frigorífico en lugares húmedos en los que pueda haber salpicaduras de agua, con el fin de que no se vean afectadas las propiedades de aislamiento eléctrico del frigorífico.

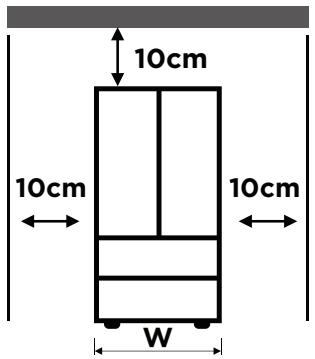

- El espacio superior del frigorífico debe ser superior a 10 cm y el frigorífico debe quedar colocado contra una pared, con una separación de más de 10 cm, para poder la disipación del calor.

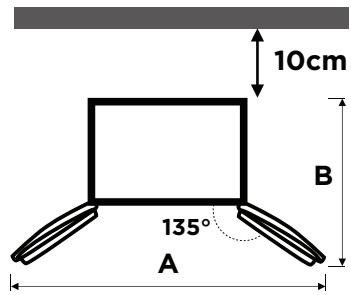

Deje suficiente espacio para poder abrir cómodamente las puertas y los cajones, o según lo indique el distribuidor.
Vista frontal
Vista lateral
Vista superior
| Ancho «a» | 833 mm |
| Profundidad «P» (sin tirador) | 653 mm |
| Altura «A» | 1898 mm |
| A | 1400 mm |
| B | 1000 mm |
Las medidas de la tabla anterior pueden diferir, según el método de medición.
NOTA
Este frigorífico debe instalarse de forma independiente y no se puede utilizar empotrado. De lo contrario, provocará problemas como fallos al instalarlo en el mueble, el rendimiento y la vida del producto se reducirán. Y el fabricante no se hará cargo de la garantía del producto.
Sugerencias para ahorrar energía
- El aparato se debe colocar en la zona más fresca de la habitación, lejos de otros aparatos que generen calor y de conductos de calefacción, y alejado de la luz directa del sol.
- Los alimentos calientes se deben enfriar hasta alcanzar la temperatura ambiente antes de introducirlos en el aparato. Si sobrecarga el aparato, el compresor tendrá que funcionar durante más tiempo. Los alimentos que se congelan demasiado lentamente pueden perder calidad o estropearse.
- Asegúrese de envolver los alimentos correctamente y cerrar bien los recipientes antes de introducirlos en el aparato. Así reducirá la acumulación de escarcha en el interior del aparato.
- Los cajones de almacenamiento del aparato no se deben cubrir con papel de aluminio, papel encerado ni servilletas de papel. Los recubrimientos interfieren en la circulación del aire, lo que reduce la eficiencia del aparato. Organice y etiquete los alimentos para reducir las aperturas de la puerta y tener que pasar tiempo buscándolos. Retire todos los artículos que necesite de una vez y cierre la puerta lo antes posible.

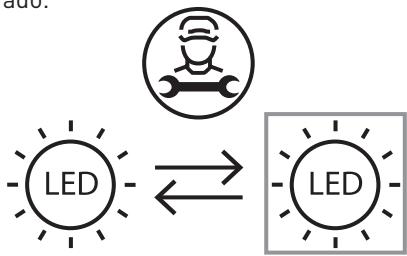

Cambiar la luz
- Este producto contiene una fuente de luz de clase de eficiencia energética G. La fuente de luz de este producto solo puede ser reemplazada por profesionales calificados. Póngase en contacto con el servicio posventa si falla la fuente de luz.
- La fuente de luz se retirará al final de la vida útil del producto para efectuar la clasificación y el reciclaje por separado.
- Tire del enchufe antes de retirarlo.
- Retire la pantalla de la lámpara con un destornillador.
- Retire el panel de la lámpara.
- Retire el terminal de conexión.
Empezar a usar el aparato
- Antes de utilizar el aparato por primera vez, deje el frigorífico durante dos horas antes de conectarlo a la fuente de alimentación.
- Antes de introducir alimentos frescos o congelados, el frigorífico debe funcionar durante 2-3 horas, o durante más de 4 horas en verano, cuando la temperatura ambiente es alta.
NOTA
No se recomienda usar este aparato con enchufes o disyuntores con la función A/GFCI, de lo contrario pueda causar falsos errores.
- No representa un riesgo para la seguridad cuando falla.
- Si el fallo persiste, se recomienda cambiar a enchufes o disyuntores sin referencia A/GFCI.
- La cámara de refrigeración es adecuada para conservar diversos tipos de fruta, verdura, bebidas y otros alimentos que se vayan a consumir a corto plazo; el tiempo de conservación recomendado es de 3 a 5 días.
- Los alimentos cocinados no se deben introducir en la cámara de refrigeración hasta que se hayan enfriado hasta alcanzar la temperatura ambiente. Se recomienda que los alimentos se envasen antes de introducirlos en el frigorífico. Las bandejas de cristal se pueden subir o bajar para encontrar suficiente espacio de almacenamiento y facilitar su uso.
Compartimento del congelador
- El compartimento del congelador de baja temperatura puede mantener los alimentos frescos durante mucho tiempo y se utiliza principalmente para conservar alimentos congelados y elaborar hielo.
- El compartimento del congelador es adecuado para conservar carne, pescado, bolas de arroz y otros alimentos que no se vayan a consumir a corto plazo.
- Los trozos de carne deben, preferiblemente, dividirse en piezas pequeñas. Tenga en cuenta que los alimentos se deben consumir antes de que caduquen.
La posición de los cajones, las cajas de alimentos, las bandejas, etc., que se presenta en la imagen es la más eficiente energéticamente.
NOTA
Si almacena demasiados alimentos después de la primera conexión a la corriente, el efecto de congelación del frigorífico se verá afectado. Los alimentos guardados no deben taponar la salida de aire; de lo contrario, el efecto de congelación también se verá afectado negativamente.

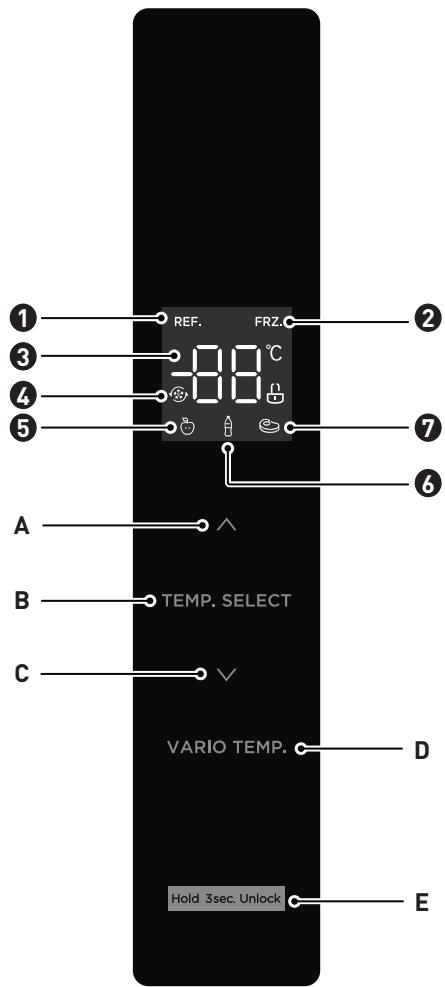

Funciones
1 Icono de refrigeración 2 Icono de congelador 3 Icono de temperatura 4 Icono de congelación / Superrefrigeración 5 Icono de fruta/verdura 6 Icono de bebida 7 Icono de frío
A Botón de aumento de temperatura B Botón de selección de zona de temperatura C Botón de descenso de temperatura D Selección de temperatura VARIO E Botón de bloqueo/desbloqueo
Instrucciones de funcionamiento
Pantalla
- Cuando enchufe el frigorífico, la pantalla se encenderá durante un total de 3 segundos. Mientras tanto, suena un pitido de inicio y luego la pantalla muestra la visualización normal de funcionamiento.
- La primera vez que se utilice el frigorífico, la temperatura predeterminada de la cámara de refrigeración y la cámara de congelación es de 4°C / -18°C respectivamente.
- Cuando ocurre algún error, la pantalla muestra un número de error (consulte la página siguiente); durante el funcionamiento normal, la pantalla muestra la temperatura establecida de la cámara de refrigeración o cámara de congelación.
- En circunstancias normales, si no se realiza ninguna operación en el panel de visualización o no se abre la puerta durante 30 segundos, la pantalla se bloquea y el modo se apaga.
Bloqueo/desbloqueo
- En el estado desbloqueado, mantenga pulsado el botón de bloqueo Hold 3sec.Unlock durante 3 segundos, entre en el estado de bloqueo, el logotipo se apagará y sonará un zumbido, significa que el panel de visualización está bloqueado, en este momento, el funcionamiento del botón no se puede poner en marcha.
- En el estado bloqueado, mantenga pulsado el botón de bloqueo Hold 3sec.Unlock durante 3 segundos, entre en el estado de desbloqueo, el logotipo se encenderá y sonará un zumbido, significa que el panel de visualización está desbloqueado, en este momento, el funcionamiento del botón se puede poner en marcha.
Ajuste de la temperatura de la cámara de refrigeración
- Presione el botón de selección de zona de temperatura para elegir la zona de temperatura de configuración de la cámara de refrigeración, y después presione ∧ o ∨ para ajustar la temperatura de configuración de la cámara de refrigeración. El rango de ajuste de temperatura para la cámara de refrigeración es de 2°C a 8°C.
Ajuste del termostato para T°C ambiente: NORMAL ≈ +24°C (±4°C): 3°C
Ajuste del termostato para T°C ambiente: FRÍO ≈ +16°C (±4°C): 3°C
Ajuste del termostato para T°C ambiente: CALIENTE ≈ +32°C (±4°C): 3°C
Ajuste de la temperatura de la cámara del congelador
- Presione el botón de selección de zona de temperatura para elegir la zona de temperatura de configuración de la cámara de congelación, y después presione ∧ o ∨ para ajustar la temperatura de configuración de la cámara de congelación. El rango de ajuste de temperatura para la cámara de congelación es de -24°C a -16°C.
Ajuste del termostato para T°C ambiente: NORMAL ≈ +24°C (±4°C): -19°C
Ajuste del termostato para T°C ambiente: FRÍO ≈ +16°C (±4°C): -19°C
Ajuste del termostato para T°C ambiente: CALIENTE ≈ +32°C (±4°C): -19°C
Ajuste de temperatura de la cámara de temperatura variable
- Presione el botón de temperatura variable VARIO TEMP para ajustar la temperatura de configuración de la cámara, el rango de ajuste es Fruta/verdura, bebida y frío.
Ajuste del modo
- Configure el modo de superrefrigeración: Después de ajustar la temperatura del compartimento del frigorífico a 2°C, presione el botón de descenso de temperatura ∨ para entrar en el modo de superrefrigeración. En el modo de superrefrigeración, la temperatura de la cámara de refrigeración se establece automáticamente en 2°C.
- Salir del modo de superrefrigeración: Presione el botón de aumento de temperatura ∧ para salir del modo de superrefrigeración o automáticamente del modo de superrefrigeración después de 6h.
- Después de salir del modo de superrefrigeración, la temperatura del frigorífico volverá automáticamente a la temperatura configurada antes del modo de superrefrigeración.
- Configure el modo de supercongelación: después de ajustar la temperatura del compartimento de congelación a -24 °C, presione el botón de descenso de temperatura para entrar en el modo de supercongelación. En el modo de supercongelación, la temperatura del compartimento de congelación se establece automáticamente en -24 °C.
- Salir del modo de supercongelación: presione el botón de aumento de temperatura para salir del modo de supercongelación o salir automáticamente del modo de supercongelación después de 32 horas. Después de salir del modo de supercongelación, la temperatura del compartimento de congelación volverá automáticamente a la temperatura configurada antes del modo de supercongelación.
Según la IEC 62552:2007, las condiciones de prueba son las siguientes: inicie el modo de supercongelación con antelación y espere a que el frigorífico entre automáticamente en descongelación después de 18 horas, y después aplique la energía del congelador. El tiempo de descongelación máximo es de 72 horas y el mínimo es de 12 horas a 32 °C.
NOTA
La función de congelación rápida está diseñada para mantener el valor nutricional de los alimentos en el congelador. Puede congelar la comida en el menor tiempo. Si se congela una gran cantidad de alimentos a la vez, se recomienda activar la función de congelación rápida e introducir los alimentos. En este momento, la velocidad de congelación del compartimento del congelador aumenta, lo que puede congelar rápidamente alimentos, bloquear eficazmente el valor nutricional de estos y poderar el almacenamiento.
Conservación en caso de corte de energía
En caso de corte de energía, el estado de funcionamiento instantáneo se bloqueará y se mantendrá hasta que se restablezca la alimentación.
Indicación de avería
Las siguientes advertencias aparecerán en la pantalla para indicar las averías correspondientes del frigorífico. Aunque es posible que el frigorífico siga enfriando y congelando con las averías siguientes, el usuario debe contactar con un técnico de mantenimiento, de forma que se garantice el uso normal del frigorífico.
| Código de avería | Descripción de la avería |
| E1 | Fallo del sensor de temperatura del compartmento del frigorífico |
| E2 | Fallo del sensor de temperatura del compartmento del congelador |
| E3 | Fallo del sensor de temperatura del compartmento de temperatura variable |
| E5 | Fallo del circuito de detectión del sensor de descongelación del congelador |
| E6 | Fallo de communicatorón |
| E7 | Fallo del circuito de detectión de circulación de temperatura |
| EH | Fallo del sensor de humedad |

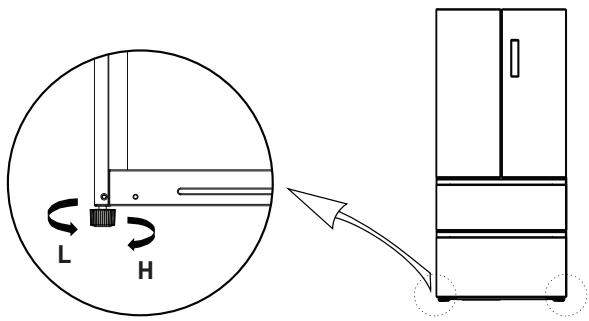

Patas niveladoras
Diagrama esquemático de las patas de nivelación.
Procedimientos de ajuste
- Gire las patas en sentido horario para levantar el frigorífico.
- Gire las patas en sentido antihorario para bajar el frigorífico.
- Ajuste las patas derecha e izquierda siguiendo los procedimientos mencionados, hasta que el aparato quede nivelado horizontalmente.
La imagen anterior es solo para referencia. La configuración real dependerá del producto físico o de la declaración del distribuidor.

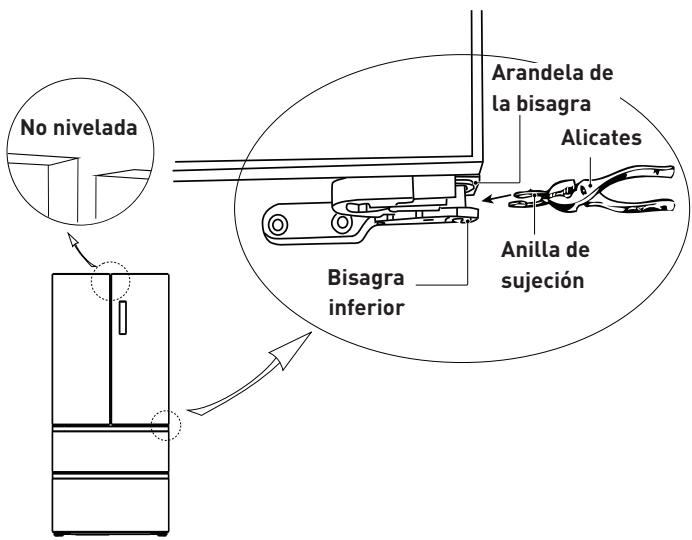

Nivelación de la puerta
Diagrama esquemático para la nivelación de la puerta.
| Lista de herramientos necessarias |
| Alicate |
- Levante la puerta inferior hasta el nivel de la puerta superior.
- Inserte el anillo de sujeción suministrado realizando un alicate en el espacio entre la arandela de la bisagra y la bisagra inferior. La cantidad de anillos de sujeción que necesitará insertar depende del espacio que haya.
La imagen anterior es solo para referencia. La configuración real dependerá del producto físico o de la declaración del distribuidor.
Limpieza y mantenimiento
Limpieza general
- El polvo que se acumula detrás del frigorífico y en el suelo se debe limpiar periódicamente para mejorar el efecto de refrigeración y el ahorro energético.
- Compruebe la junta de la puerta periódicamente para asegurarse de que no haya restos. Limpie la junta de la puerta con un paño suave humedecido con agua y jabón o con un detergente diluido.
- El interior del frigorífico se debe limpiar periódicamente para evitar olores.
- Desconecte la corriente eléctrica antes de limpiar el interior y retire todos los alimentos, bebidas, bandejas, cajones, etc.
- Utilice un paño suave o una esponja para limpiar el interior del frigorífico con dos cucharadas de bicarbonato sódico y un litro de agua caliente. A continuación, enjuague con agua y frote para eliminar los residuos. Después de limpiar, abra la puerta y deje que se seque naturalmente antes de volver a conectar la corriente eléctrica.
- En las zonas del frigorífico que resulten difíciles de limpiar (por ejemplo, rendijas estrechas, huecos o esquinas), se recomienda frotarlas periódicamente con un paño suave, un cepillo suave, etc., y si es necesario, usar otras herramientas (por ejemplo, unos palillos) para asegurarse de que no se acumulen sustancias contaminantes o bacterias en estas zonas.
- No utilice jabón, detergentes, detergente en polvo, productos de limpieza con pulverizador, etc., ya que podrían tener olores en el interior del frigorífico o contaminar los alimentos.
- Limpie la estructura para botellas, las bandejas y los cajones con un paño suave humedecido con agua con jabón o detergente diluido. Seque con un paño suave o deje que se sequen naturalmente.
- Frote la superficie exterior del frigorífico con un paño suave humedecido con agua con jabón, detergente, etc., y luego frote con un paño para secar.
- No utilice cepillos rígidos, estropajos de acero, cepillos metálicos, productos abrasivos (por ejemplo, pasta de dientes), disolventes orgánicos (por ejemplo, alcohol, acetona, aceite de plátano, etc.), agua hirviendo o sustancias ácidas o alcalinas, que puedan dañar la superficie del frigorífico y su interior. El agua hirviendo y los disolventes orgánicos, como el benceno, pueden deformar o dañar las piezas de plástico.
- No enjuague directamente con agua u otros líquidos cuando limpie, para evitar cortocircuitos o que se vea afectado el aislamiento eléctrico después de sumergirlo.
ADVERTENCIA
Desenchufe el frigorífico para descongelar y limpiar.
Descongelación
- El frigorífico funciona de acuerdo con el principio de refrigeración por aire y, por lo tanto, tiene una función de descongelación automática. La escarcha que se forma debido al cambio de estación o de temperatura también se puede eliminar desconectando el aparato de la corriente eléctrica o frotando con un paño seco.
Funcionamiento Incorrecto
- Corte eléctrico: En caso de corte eléctrico, aunque sea verano, los alimentos que se encuentren bajo el aparato se pueden conservar durante varias horas. Durante el corte eléctrico se deben reducir las aperturas de la puerta y no se deben introducir más alimentos en el aparato.
- Si el aparato no se va a usar durante mucho tiempo: El aparato se debe desenchufar y limpiar; las puertas se deben dejar abiertas para evaporar olores.
- Desplazamiento: Antes de mover el frigorífico, saque todos los objetos del interior, sujete con cinta adhesiva las bandejas de cristal, el cajón para las verduras, los cajones del congelador, etc., y apriete las patas de nivelación. Cierre las puertas y sujételas con cinta adhesiva. Al desplazar el aparato, no debe tumbarlo ni ponerlo al revés, ni debe provocar vibraciones. La inclinación durante el desplazamiento no debe superar los 45°.
ADVERTENCIA
El aparato debe funcionar de forma continua una vez se ponga en marcha. Por lo general, no se debe interrumpir el funcionamiento del aparato; de lo contrario, su vida útil puede reducirse.

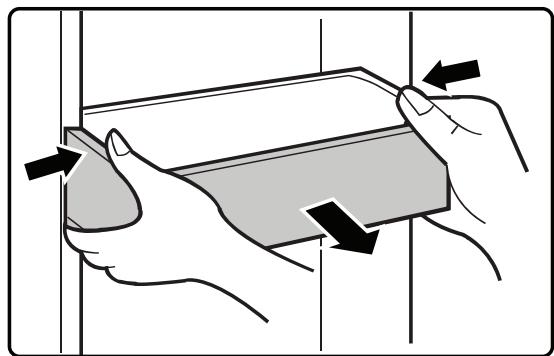

Limpieza de la bandeja de la puerta
- Según la dirección de las flechas de la imagen, utilice ambas manos para presionar la bandeja mientras la empuja hacia arriba para poder sacarla.
- Después de haber lavado la bandeja, puede colocarla a la altura que desee según sus necesidades.
- Se recomienda usar paños suaves o una esponja mojada en agua y detergentes neutros no corrosivos para la limpieza. Finalmente, se limpiará el congelador con agua limpia y un paño seco. Abra la puerta para que se seque antes de encenderlo.
- No utilice cepillos rígidos, estropajos de acero, cepillos metálicos, productos abrasivos (por ejemplo, pasta de dientes), disolventes orgánicos (por ejemplo, alcohol, acetona, aceite de plátano, etc.), agua hirviendo o sustancias ácidas o alcalinas, que puedan dañar la superficie del frigorífico y su interior.
Cómo almacenar para una mejor conservación (solo para modelos aplicables)
Cubra los alimentos para conservar la humedad y evitar que cojan olores de otros alimentos. Una olla grande de comida como sopa o estofado debe dividirse en pequeñas porciones y ponerse en recipientes poco profundos antes de refrigerarse. Un trozo grande de carne o un ave entera debe dividirse en pequeños trozos o ponerse en recipientes poco profundos antes de refrigerarse.
Colocación de alimentos
Estantes
Los estantes se pueden ajustar para adaptarse a varios envases.
Los cajones de verduras cerrados proporcionan un ambiente de conservación óptima para frutas y verduras. Las verduras necesitan más humedad, mientras que la fruta necesita menos. Los cajones para verduras contienen dispositivos de control para controlar el nivel de humedad. (*Según modelo y opciones) Un cajón para carne con temperatura ajustable aumenta el tiempo de conservación de carnes y guisos.
| Conservación en la puerta | No guarde alimentos perecederos en la puerta. Los huevos deben guardarse dentro de la caja en un estante. La temperatura de los cajones de conservación de la puerta fluctúa más que la temperatura del aparato. Mantenga la puerta cerrada el máximo tiempo possible. |
| Compartmento del congelador | Puede conservar alimentos congelados, hacer cubitos de hielo y congelar alimentos frescos en el compartmento del congelador. |
NOTA
Únicamente alimentos no dañados, frescos del congelador. Mantenga los alimentos que va a congelar alejados de los alimentos que ya están congelados. Para evitar que los alimentos pierdan su sabor o se resequen, colóquelos en recipientes herméticos.
Tabla de conservación del frigorífico y congelador
La longevidad de la frescura depende de la temperatura y exposición a la humedad.
Debido a que las fechas del producto no son una guía para un uso seguro de un producto, consulte esta tabla y siga estos consejos.
| Producto | Frigorífico | Congelador |
| PRODUCTOS LACTEOS |
| Leche | 1 semana | 1 mes |
| Mantequilla | 2 semanas | 12 meses |
| Helado | - | 2-3 semanas |
| Queso natural | 1 mes | 4-6 meses |
| Queso paraantar | 2 semanas | No recomendado |
| Yogur | 1 mes | - |
| Carne |
| Chuletas, filetes asados freshos | 3-4 días | 2-3 meses |
| Carne picada fresca, carne estofada | 1-2 días | 3-4 meses |
| Beicon | 7 días | 1 mes |
| Salchichas, cerdo, ternera, pavo crudo | 1-2 días | 1-2 meses |
| Aves / Huevos |
| Aves freshas | 2 días | 6-8 meses |
| Ensalada de ave | 1 día | - |
| Huevos, frescos con cáscara | 2-4 semanas | No recommendado |
| Pescado / Marisco |
| Pescado fresco | 1-2 días | 3-6 meses |
| Pescado cocinado | 3-4 días | 1 mes |
| Ensalada de pescado | 1 día | No recommendado |
| Pescado seco o pescado en escabeche | 3-4 semanas | - |
| Fruta |
| Manzanas | 1 mes | - |
| Melocotones | 2-3 semanas | - |
| Piña | 1 semana | - |
| Otra fruta fresca | 3-5 días | 9-12 meses |
| Verduras |
| Espárragos | 2-3 días | - |
| Brócoli, coles de Bruselas, guisantes verdes, champiñones | 3-5 días | - |
| Col, coliflor, apió, pepinos, lechuga | 1 semana | - |
| Zanahorianas, remolacha, rábanos | 2 semanas | - |
Resolución de problemas
Los siguientes problemas simples pueden ser solucionados por el usuario. Llame al departamento del servicio postventa si los problemas no se resuelven.
| Problemas | Solución |
| Fallo de funcionaimiento | Compruebe si el aparato está connectado a la corriente electrónica o si el enchufe está bien introducido en la toma. |
| Compruebe si el voltaje es demasiado bajo. |
| Compruebe si se ha producido un corte electrico o si se han disparado circuitos parciales. |
| Olores | Los alimentos que huelen mucho se deben envolver bien. |
| Compruebe si haythers alimentos que se hayan estropeado. |
| Limpie el interior del frigorífico. |
| Funcioncimiento prolongado del compresor | El funciona durante mucho tiempo del frigorífico es normal en verano. |
| Cuando la temperature ambiente es alta, le recomendamos que no guarde demasiados alimentos en el aparato al mesmo tiempo. |
| Los alimentos deben enfMRIarse antes de introducirlos en el aparato. |
| Las puertas se abren con demasiada Frequencia. |
| La luz no se enciende | Compruebe si el frigorífico está connectado a la corriente electrónica y si la luz está dañada. |
| Los paneles laterales está calientes. | Contacte con un especialista para que cambie la bombilla. |
| La puerta no se pueda cerrar correctamente | La puerta no se cierra debido a los envases de alimentos. Se han introducido demasiados alimentos. |
| El frigorífico está inclinado. |
| Ruidos fuertes | Compruebe si el sueño está nivelado y si el frigorífico está estable. |
| Compruebe si los accesos se encontrartran en el lugar correcto. |
| La junta de la puerta no queda hermética | Retire los materiales extraños de la junta de la puerta. |
| Caliente la junta de la puerta y bajo deje que se enfríe para restuarla (tambien peutecarla con un secador electrico o calentarla con un pañocaliente). |
| La bandeja de agua se desborda | Hay demasiados alimentos en el aparato o los alimentos guardados contienen demasiada agua, lo que provoca descongelación. |
| Las puertas no está bien cerradas, lo que genera escarcha debido a la entrada de aire y un aumento de agua debido a la descongelación. |
| Carcasa caliente | El calor del condensador integrado se disipa a工程技术 de la carcasa; este es normal. |
| Cuando la carcasa se calienta porque la temperatura ambiente es alta, ha introducido demasiada comida o se apaga el compresor, proportionscune una buena ventilacion para poder la disipacion del calor |
| Condensacion en la superficie | La condensation en la superficie exterior y en las juntas de la puerta del frigorifico es normal cuando hay mucha humedad ambiente. Solo tiene que pagar un paño limpio para poder la condensation. |
| Ruido anormal | Zumbido: El compresor podría emitir un zumbido cuando está functioning. Ese zumbido pueda ser muy fuerte alponer en marcha o detener el aparato. Esto es normal. |
| Cruzjidos: El refrigerante que fluye por el interior del aparato podría tener cruvidos. Esto es normal. |
