MANUAL DE USUARIO 4D 474 E B625C VALBERG
El certificado de garantía de este producto tiene una duración de 2 años a partir de la fecha de compra*, que se limita a los defectos de fabricación y averías del material. Se excluyen de la garantía deficiencias o daños originados por una mala instalación, errores en la manipulación o por un uso inadecuado.
*previa presentación del comprobante de compra.
Refrigerador - Congelador
Frigorífico - Congelador
977493 - 4D 474 EX 625C
993820 - 4D 474 E B625C
INSTRUCCIONES DE USO 02
CONSIGNES D'UTILISATION 24
Gracias por elegir este producto VALBERG.
Seleccionados, probados y recomendados por ELECTRO DEPOT,
los productos de la marca VALBERG son fáciles de usar, fiables y de un diseño impecable.
Gracias a este aparato, puede estar seguro de que cada uso le proporcionará satisfacción.
Bienvenido a ELECTRO DEPOT.
Visite nuestra página web: www.electrodepot.es

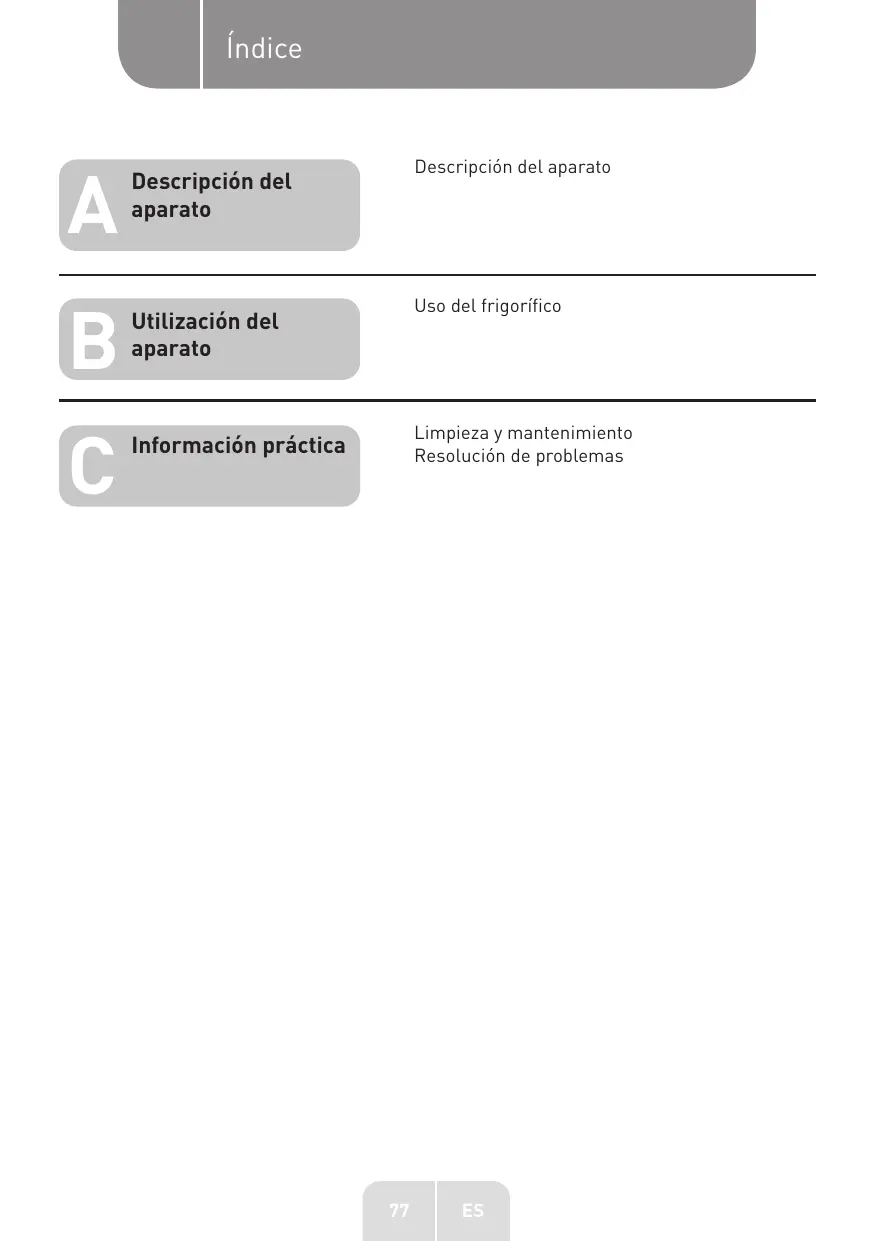

Descripción del aparato
Descripción del aparato
Utilización del aparato
Uso del frigorífico
Información práctica
Limpieza y mantenimiento
Resolución de problemas
Descripción del aparato
1 Iluminación LED
Bandeja de la puerta
Cajón grande
Cajón superior
5 Cajón intermedio
Cajón inferior
7 Bandeja
La imagen es solo para referencia. La configuración real dependerá del producto físico o de la declaración del distribuidor.
Uso del frigorífico
Colocación
- Antes de usar el aparato, retire todo el material de embalaje, incluidos los amortiguadores de la parte inferior, las almohadillas de espuma y las cintas del interior del frigorífico; retire la película de protección de las puertas y del cuerpo del frigorífico.
- Mantenga el aparato alejado del calor y evite la luz directa del sol. No coloque el congelador en un lugar húmedo o con agua, para prevenir la formación de óxido o que se reduzca el efecto aislante.
- No rocíe con agua ni lave el frigorífico; no coloque el frigorífico en lugares húmedos en los que pueda haber salpicaduras de agua, con el fin de que no se vean afectadas las propiedades de aislamiento eléctrico del frigorífico.
- El espacio superior del frigorífico debe ser superior a 10 cm y el frigorífico debe quedar colocado contra una pared, con una separación de más de 10 cm, para poder la disipación del calor.
Deje suficiente espacio para poder abrir cómodamente las puertas y los cajones, o según lo indique el distribuidor.

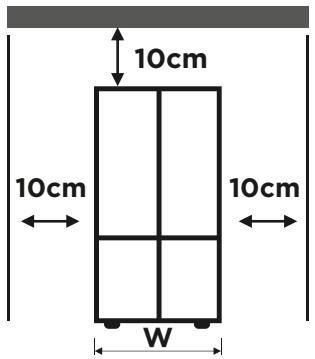

Vista frontal
Vista lateral

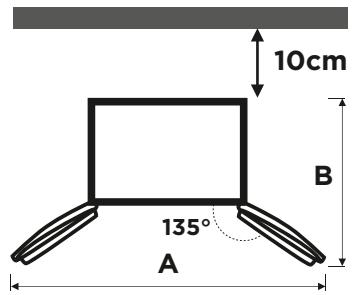

Vista superior
| Ancho «a» | 833 mm |
| Profundidad «P» (sin tirador) | 653 mm |
| Altura «A» | 1775 mm |
| A | 1400 mm |
| B | 1000 mm |
Las medidas de la tabla anterior pueden diferir, según el método de medición.
NOTA
Este frigorífico debe instalarse de forma independiente y no debe utilizarse como aparato empotrado. De lo contrario, causará problemas como fallos al instalarlo en el armario, el rendimiento y la vida del aparato se reducirán. Y el fabricante no proporcionará la garantía básica del aparato.
Sugerencias para ahorrar energía
- El aparato se debe colocar en la zona más fresca de la habitación, lejos de otros aparatos que generen calor y de conductos de calefacción, y alejado de la luz directa del sol.
- Los alimentos calientes se deben enfriar hasta alcanzar la temperatura ambiente antes de introducirlos en el aparato. Si sobrecarga el aparato, el compresor tendrá que funcionar durante más tiempo. Los alimentos que se congelan demasiado lentamente podrían perder calidad o estropearse.
- Asegúrese de envolver los alimentos correctamente y cerrar bien los recipientes antes de introducirlos en el aparato. Así reducirá la acumulación de escarcha en el interior del aparato.
- El cajón de almacenamiento del aparato no se debe cubrir con papel de aluminio, papel encerado ni servilletas de papel. Los recubrimientos interfieren en la circulación del aire, lo que reduce la eficiencia del aparato. Organice y etiquete los alimentos para reducir las aperturas de la puerta y tener que pasar tiempo buscándolos. Retire todos los artículos que necesite de una vez y cierre la puerta lo antes posible.

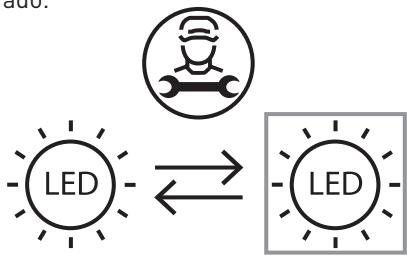

Cambiar la luz
- Este producto contiene una fuente de luz de clase de eficiencia energética G. La fuente de luz de este producto solo puede ser reemplazada por profesionales calificados. Póngase en contacto con el servicio posventa si falla la fuente de luz.
- La fuente de luz se retirará al final de la vida útil del producto para efectuar la clasificación y el reciclaje por separado.
- Tire del enchufe antes de retirarlo.
- Retire la pantalla de la lámpara con un destornillador.
- Retire el panel de la lámpara.
- Retire el terminal de conexión.
Empezar a usar el aparato
- Antes de utilizar el aparato por primera vez, deje el frigorífico durante dos horas antes de conectarlo a la fuente de alimentación.
- Antes de colocar cualquier alimento fresco o congelado, el frigorífico debe funcionar durante 2 - 3 horas, o durante más de 4 horas en verano cuando la temperatura ambiente sea alta.
NOTA
No se recomienda usar este aparato con enchufes o redes con la función A/GFCI, de lo contrario, causará falsos fallos.
- No supone ningún riesgo de seguridad cuando falla.
- Si el fallo persiste, se recomienda cambiar a enchufes o redes sin la referencia A/GFCI.
- El compartimento del frigorífico es adecuado para almacenar diversos tipos de fruta, verdura, bebidas y otros alimentos que se vayan a consumir a corto plazo; el tiempo de conservación recomendado es de 3 a 5 días.
- Los alimentos cocinados no se deben introducir en la cámara de refrigeración hasta que se hayan enfriado hasta alcanzar la temperatura ambiente.
- Se recomienda que los alimentos se envasen antes de introducirlos en el frigorífico. Las bandejas de cristal se pueden subir o bajar para encontrar suficiente espacio de almacenamiento y facilitar su uso.
Compartimento del congelador
- El compartimento del congelador de baja temperatura puede mantener los alimentos frescos durante mucho tiempo y se utiliza principalmente para conservar alimentos congelados y elaborar hielo.
- El compartimento del congelador es adecuado para conservar carne, pescado, bolas de arroz y otros alimentos que no se vayan a consumir a corto plazo.
- Los trozos de carne deben dividirse en trozos pequeños preferiblemente. Tenga en cuenta que los alimentos se deben consumir antes de que caduquen.
La posición de los cajones, las cajas de alimentos, las bandejas, etc., que se presenta en la imagen es la más eficiente energéticamente.
NOTA
Si almacena demasiados alimentos después de la primera conexión a la corriente, el efecto de congelación del frigorífico se verá afectado. Los alimentos guardados no deben taponar la salida de aire; de lo contrario, el efecto de congelación también se verá afectado negativamente.

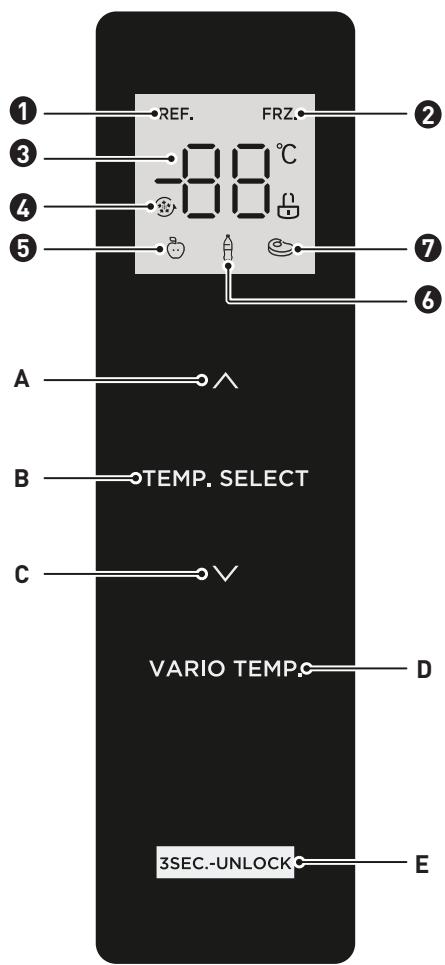

Funciones
1 Icono de refrigeración 2 Icono del congelador 3 Icono de temperatura 4 Icono de superrefrigeración/congelación 5 Icono de fruta/verdura 6 Icono de bebida 7 Icono de carne
A Botón de aumento de temperatura B Botón de selección de zona de temperatura C Botón de descenso de temperatura D Selector de temperatura Vario E Botón de bloqueo/desbloqueo
Instrucciones de funcionamiento
Pantalla
- Cuando enchufe el frigorífico, la pantalla se enciende durante un total de 3 segundos. Mientras tanto, suena un pitido de inicio y luego la pantalla muestra la visualización normal de funcionamiento.
- La primera vez que se utilice el frigorífico, la temperatura predeterminada de la cámara de refrigeración y la cámara de congelación es de 4 °C / -18 °C respectivamente.
- Cuando ocurre algún error, la pantalla muestra un número de error (consulte la página siguiente); durante el funcionamiento normal, la pantalla muestra la temperatura establecida de la cámara de refrigeración o cámara de congelación.
- En circunstancias normales, si no se realiza ninguna operación en el panel de visualización o no se abre la puerta durante 30 segundos, la pantalla se bloquea y el modo se apaga.
Bloqueo/desbloqueo
- En el estado desbloqueado, mantenga pulsado el botón de bloqueo 3SEC.-UNLOCK durante 3 segundos, entre en el estado bloqueado, el logotipo se apaga y el zumbido suena, significa que la pantalla está bloqueada, en este momento no funciona ningún botón.
- En el estado bloqueado, mantenga pulsado el botón de bloqueo 3SEC.-UNLOCK durante 3 segundos, entre en el estado desbloqueado, el logotipo se enciende y el zumbido suena, significa que la pantalla está desbloqueada, en este momento, se pueden usar los botones.
Ajuste de la temperatura de la cámara de refrigeración
- Presione el botón de selección de zona de temperatura, selección para elegir la zona de temperatura configurada de la cámara de refrigeración, y después presione o para ajustar la temperatura configurada de la cámara de refrigeración. El rango de ajuste de temperatura para la cámara de refrigeración es de 2°C a 8°C
Ajuste del termostato para T°C ambiente : NORMAL ≈ +24°C [ ±4°C] : 3°C
Ajuste del termostato para T°C ambiente: FRIO ≈ +16°C (± 4°C):3°C
Ajuste del termostato para T°C ambiente : CALIENTE ≈ +32°C (± 4°C):3°C
Ajuste de la temperatura del compartimento del congelador
- Presione el botón de selección de zona de temperatura, selección para elegir la zona de temperatura configurada de la cámara de congelación, y después presione o para ajustar la temperatura configurada de la cámara de congelación. El rango de ajuste de temperatura para la cámara de congelación es de -24°C a -16°C.
Ajuste del termostato para T°C ambiente : NORMAL ≈ +24°C ( ±4°C) : -19°C
Ajuste del termostato para T°C ambiente: FRIO ≈ +16°C ( ± 4°C ): -19°C
Ajuste del termostato para T°C ambiente : CALIENTE ≈ +32°C (± 4°C) : -19°C
Ajuste de la temperatura variable del compartimento
- Presione el botón de temperatura variable VARIO TEMP para ajustar la temperatura configurada de la cámara, el rango de ajuste es Fruta/verdura, bebida y frío.
Ajuste del modo
- Configurar el modo de superrefrigeración: Después de ajustar la temperatura de la casa de refrigeración en 2°C, presione el botón de descenso de temperatura para entrar en el modo de superrefrigeración. En el modo de superrefrigeración, la temperatura de la casa de refrigeración se establece automáticamente en 2°C.
- Salir del modo de superrefrigeración: presione el botón de aumento de temperatura para salir del modo de superrefrigeración o automáticamente después de 6 horas.
- Después de salir del modo de superrefrigeración, la temperatura del frigorífico volverá automáticamente a la temperatura establecida antes del modo de superrefrigeración.
- Configurar el modo de supercongelación: después de ajustar la temperatura de la casa de congelación en -24°C, presione el botón de descenso de temperatura para entrar en el modo de supercongelación. En el modo de supercongelación, la temperatura de la casa de congelación se establece automáticamente en -24°C.
- Salir del modo de supercongelación: presione el botón de aumento de temperatura para salir del modo de supercongelación o automáticamente después de 43 horas. Después de salir del modo de supercongelación, la temperatura de la cámara de congelación volverá automáticamente a la temperatura establecida antes del modo de supercongelación.
Según la IEC62552:2007, la condición de prueba es la siguiente: inicie el modo de supercongelación en primer lugar, y espere a que el frigorífico entre automáticamente en descongelación después de 18 horas, aplique después la carga del congelador. El tiempo máximo de descongelación es 96 horas y el mínimo es 12 horas a 32°C. Cuando se estén realizando las pruebas de consumo de energía, configure la temperatura en Fruta/verdura.
Configuración recomendada: Cámara de refrigeración 4°C, cámara de congelación -18°C.
NOTA
La función de congelación rápida está diseñada para mantener el valor nutricional de los alimentos en el congelador. Puede congelar la comida en el menor tiempo. Si se congela una gran cantidad de alimentos a la vez, se recomienda activar la función de congelación rápida e introducir los alimentos. En este momento, la velocidad de congelación del compartimento del congelador aumenta, lo que puede congelar rápidamente los alimentos, bloquear eficazmente el valor nutricional de estos y prolongar el almacenamiento.
Modo Sabbath
Desbloquee el frigorífico y después presione el botón y el botón de bloqueo al mismo tiempo durante 4 segundos, para activar el modo Sabbath. Pulse cualquier otro botón para salir. En este modo, el estado del frigorífico es:
a. El panel de control de la pantalla y las luces permanecen apagadas, y sin alarma. b. El frigorífico enfría con normalidad. c. Con cinco minutos de puerta abierta, el estado del compresor y del motor del ventilador no cambia.
Almacenamiento en caso de corte de energía
En caso de corte de energía, el estado de funcionamiento instantáneo se bloqueará y se mantendrá hasta que se restablezca la alimentación.
Indicación de avería
Las siguientes advertencias aparecerán en la pantalla para indicar las averías correspondientes del frigorífico. Aunque es posible que el frigorífico siga enfriando y congelando con las averías siguientes, el usuario debe contactar con un técnico de mantenimiento, de forma que se garantice el uso normal del frigorífico.
| Código de avería | Descripción de la avería |
| E1 | Fallo del sensor de temperatura del compartmento del frigorífico |
| E2 | Fallo del sensor de temperatura del compartmento del congelador |
| E3 | Fallo del sensor de temperatura variable del compartmento |
| E4 | Fallo del sensor de descongelación del compartmento del frigorífico |
| E5 | Fallo del circuito de detectión del sensor de descongelación del congelador |
| E6 | Fallo de communicatorón |
| E7 | Fallo del circuito de detectión de circulación de temperatura |
| EH | Fallo del sensor de humedad |

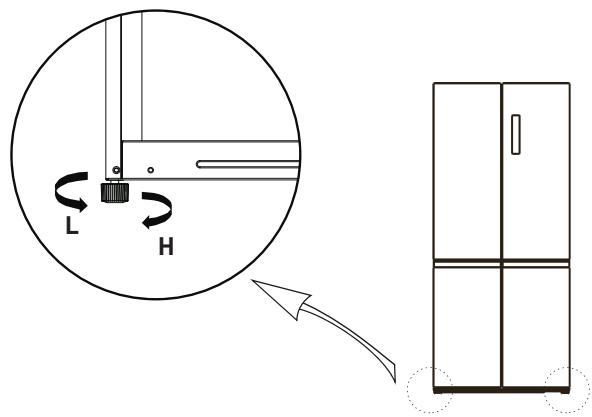

Patas niveladoras
Diagrama esquemático de las patas de nivelación.
Procedimientos de ajuste
- Gire las patas en sentido horario para levantar el frigorífico.
- Gire las patas en sentido antihorario para bajar el frigorífico.
- Ajuste las patas derecha e izquierda siguiendo los procedimientos mencionados, hasta que el aparato quede nivelado horizontalmente.
La imagen anterior solo es para referencia. La configuración real dependerá del producto físico o de la declaración del distribuidor.

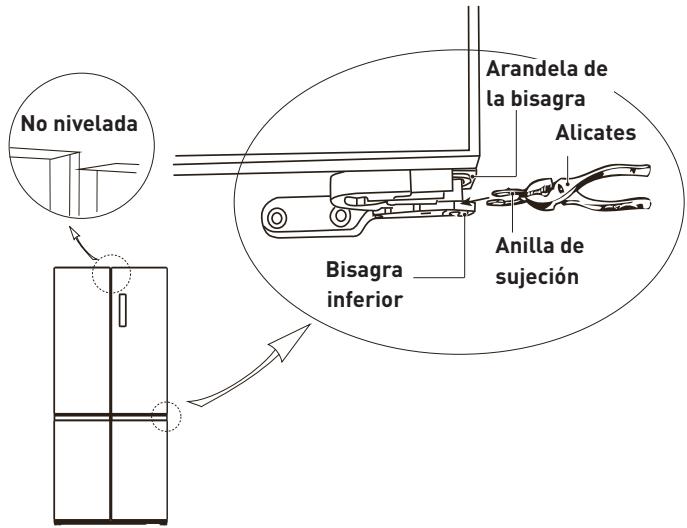

Nivelación de la puerta
Diagrama esquemático para la nivelación de la puerta.
Lista de herramientas necesarias
Alicate
- Levante la puerta inferior hasta el nivel de la puerta superior.
- Inserte el anillo de sujeción suministrado utilizando un alicate en el espacio entre la arandela de la bisagra y la bisagra inferior. La cantidad de anillos de sujeción que necesitará insertar depende del espacio que haya.
La imagen anterior es solo para referencia. La configuración real dependerá del producto físico o de la declaración del distribuidor.
Limpieza y mantenimiento
Limpieza general
- El polvo que se acumula detrás del frigorífico y en el suelo se debe limpiar periódicamente para mejorar el efecto de refrigeración y el ahorro energético.
- Compruebe la junta de la puerta periódicamente para asegurarse de que no haya restos. Limpie la junta de la puerta con un paño suave humedecido con agua y jabón o con un detergente diluido.
- El interior del frigorífico se debe limpiar periódicamente para evitar olores.
- Desconecte la corriente eléctrica antes de limpiar el interior y retire todos los alimentos, bebidas, bandejas, cajones, etc.
- Utilice un paño suave o una esponja para limpiar el interior del frigorífico con dos cucharadas de bicarbonato sódico y un litro de agua caliente. A continuación, enjuague con agua y frote para secar. Después de limpiar, abra la puerta y deje que se seque naturalmente antes de volver a conectar la corriente eléctrica.
- Para las zonas del frigorífico que resulten difíciles de limpiar (por ejemplo, rendijas estrechas, huecos o esquinas), se recomienda frotarlas periódicamente con un paño suave, un cepillo suave, etc., y si es necesario, usar otras herramientas auxiliares (por ejemplo, unos palillos) para asegurar de que no se acumulen sustancias contaminantes o bacterias en estas zonas.
- No utilice jabón, detergentes, detergente en polvo, productos de limpieza con pulverizador, etc., ya que podrán tener olores en el interior del frigorífico o contaminar los alimentos.
- Limpie la bandeja de la puerta, los estantes y los cajones con un paño suave humedecido con agua con jabón o detergente diluido. Seque con un paño suave o deje que se sequen naturalmente.
- Frote la superficie exterior del frigorífico con un paño suave humedecido con agua con jabón, detergente, etc., y luego frote con un paño para secar.
- No utilice cepillos rígidos, estropajos de acero, cepillos metálicos, productos abrasivos (por ejemplo, pasta de dientes), disolventes orgánicos (por ejemplo, alcohol, acetona, aceite de plátano, etc.), agua hirviendo o sustancias ácidas o alcalinas, que puedan dañar la superficie del frigorífico y su interior. El agua hirviendo y los disolventes orgánicos, como el benceno, pueden deformar o dañar las piezas de plástico.
- No enjuague directamente con agua u otros líquidos cuando limpie, para evitar cortocircuitos o que se vea afectado el aislamiento eléctrico después de sumergirlo.
ADVERTENCIA
Desenchufe el frigorífico para descongelar y limpiar.
Descongelación
- El frigorífico funciona de acuerdo con el principio de refrigeración por aire y, por lo tanto, tiene una función de descongelación automática. La escarcha que se forma debido al cambio de estación o de temperatura también se puede eliminar desconectando el aparato de la corriente eléctrica o frotando con un paño seco.
Funcionamiento Incorrecto
- Corte eléctrico: En caso de corte eléctrico, aunque sea verano, los alimentos que se encuentren bajo el aparato se pueden conservar durante varias horas. Durante el corte eléctrico se deben reducir las aperturas de la puerta y no se deben introducir más alimentos en el aparato.
- Si el aparato no se va a usar durante mucho tiempo: El aparato se debe desenchufar y limpiar; las puertas se deben dejar abiertas para evaporar olores.
- Desplazamiento: Antes de mover el frigorífico, saque todos los objetos del interior, sujete con cinta adhesiva las bandejas de cristal, el cajón para las verduras, los cajones del congelador, etc., y apriete las patas de nivelación. Cierre las puertas y sujételas con cinta adhesiva. Al desplazar el aparato, no debe tumbarlo ni ponerlo al revés, ni debe provocar vibraciones. La inclinación durante el desplazamiento no debe superar los 45°.
ADVERTENCIA
El aparato debe funcionar de forma continua una vez se ponga en marcha. Por lo general, no se debe interrumpir el funcionamiento del aparato; de lo contrario, su vida útil puede reducirse.

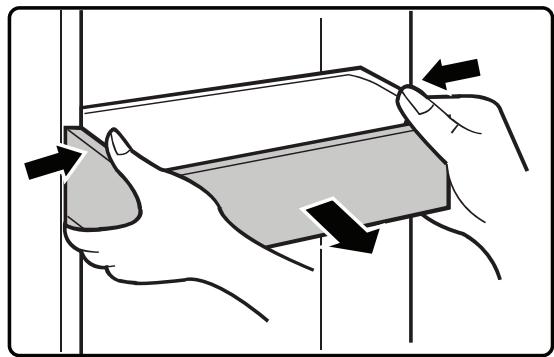

Limpieza de la bandeja de la puerta
- Según la dirección de las flechas de la imagen, utilice ambas manos para presionar la bandeja y luego empújela hacia arriba para poder sacarla.
- Después de haber lavado la bandeja, puede colocarla a la altura que desee según sus necesidades.
Cómo almacenar para una mejor conservación (solo para modelos aplicables)
Tape los alimentos para mantener la humedad y evitar que cojan olores de otros alimentos. Una olla grande de comida como sopa o estofado debe dividirse en pequeñas porciones y colocarse en recipientes poco profundos antes de ser refrigerada. Un filete de carne grande o ave entera debe dividirse en trozos pequeños o colocarse en recipientes poco profundos antes de ser refrigerado.
Colocación de los alimentos
| Estantes | Los estantes son ajustables para adaptarse a todo tipo de envases. |
| Compartmento especializzato (solo modelos aplicables) | Los cajones para verduras sellados proporcionan un ambiente de conservacion optimo para frutas y verduras. Las verduras necessitan mayor humedad, cuando que la fruta necesita menos humedad. Los cajones para verdurasCNTAN con dispositivos de control para controlar el nivel de humedad. (*Según el modelos yvinciones) Un cajón para carne con temperatura ajustableurrenta el tiempo de conservacion de carnes y quisos. |
| Almacenamento en la puerta | No almacene alimentos perecederos en la puerta. Los huevos deben guardarse en la caja en un estante. La temperatura de los cajones de almacenamento de la puerta fluctúa más que la temperatura del aparato. Mantenga la puerta cerrada el máximo tiempo possible. |
| Compartmento del congelador | Puede conservar alimentos congelados, hacer cubitos de hielo y congelar alimentos frescos en el compartmento del congelador. |
NOTA
Congelar solo alimentos en buen estado. Mantenga los alimentos que se van a congelar alejados de los alimentos que ya están congelados. Para evitar que los alimentos pierdan su sabor o se resequen, colóquelos en recipientes herméticos.
Tabla de conservación del frigorífico y congelador
La longevidad de la frescura depende de la temperatura y exposición a la humedad.
Debido a que las fechas del producto no son una guía para el uso seguro de un producto, consulte esta tabla y siga los siguientes consejos.
| Producto | Frigorífico | Congelador |
| PRODUCTOS Lácteos |
| Leche | 1 semana | 1 mes |
| Mantequilla | 2 semanas | 12 meses |
| Helado | - | 2-3 semanas |
| Qeso natural | 1 mes | 4-6 meses |
| Qeso deantar | 2 semanas | No recommendado |
| Yogur | 1 mes | - |
| Carne |
| Chuletas y filetes asados frescos | 3-4 días | 2-3meses |
| Carne picada, carne estofada fresca | 1-2 días | 3-4meses |
| Beicon | 7 días | 1 mes |
| Salchichas, cerdo, ternera, pavo crudo | 1-2 días | 1-2meses |
| Aves / Huevos |
| Aves frescas | 2 días | 6-8aces |
| Ensalada de ave | 1 día | - |
| Huevos, frescos con cáscara | 2-4 semanas | No recommendado |
| Pescado / Marisco |
| Pescado fresco | 1-2 días | 3-6ames |
| Pescado cocinado | 3-4 días | 1 mes |
| Ensalada de pescado | 1 día | No recommendado |
| Pescado seco o en escabeche | 3-4 semanas | - |
| Fruta |
| Manzanas | 1 mes | - |
| Melocotones | 2-3 semanas | - |
| Piña | 1 semana | - |
| Otra fruta fresca | 3-5 días | 9-12ames |
| Verduras |
| Espárragos | 2-3 días | - |
| Brócoli, coles de Bruselas, guisantes verdes, champiñones | 3-5 días | - |
| Col, coliflor, apió, pepinos, lechuga | 1 semana | - |
| Zanahorias, remolacha, rábanos | 2 semanas | - |
Resolución de problemas
Los siguientes problemas sencillos pueden ser solucionados por el usuario. Llame al servicio posventa si los problemas no se resuelven.
| Problemas | Solución |
| Fallo de funcionaimiento | Compruebe si el aparato está connectado a la corriente electrónica o si el enchufe está bien introducido en la toma. |
| Compruebe si el voltaje es demasiado bajo. |
| Compruebe si se ha producido un corte electrico o si se han disparado circuitos parciales. |
| Olores | Los alimentos que huelen mucho se deben envolver bien. |
| Compruebe si haythers alimentos que se hayan estropeado. |
| Limpie el interior del frigorífico. |
| Funcionamente prolongado del compresor | Es normal el funcionaimiento durante mucho tiempo del frigorífico en verano. |
| Le recomendamos que no garde demasiados alimentos en el aparato al mismo tiempo cuando la temperature ambiente es alta. |
| Los alimentos deben enfMRIarse antes de introducirlos en el aparato. |
| Las puertas se abren con demasiada Frequencia. |
| La luz no se enciende | Compruebe si el frigorífico está connectado a la corriente electrónica y si la luz está dañada. |
| Los paneles laterales está calientes. | Contacte con un especialista para que cambie la bombilla. |
| La puerta no se pueda cerrar correctamente | La puerta no se cierra debido a los envases de alimentos. Se ha introducido demasiada comida. |
| El frigorífico está inclinado. |
| Ruidos fuertes | Compruebe si el sueño está nivelado y si el frigorífico está estable. |
| Compruebe si los accesos se encontrartran en el lugar correcto. |
| La junta de la puerta no queda hermética | Retire los materiales extraños de la junta de la puerta. |
| Caliente la junta de la puerta y bajo deje que se enfríe para restuarla (tambien peut serca la con un secador electrico o calentarla con un paño caliente). |
| La bandeja de agua se desborda | Hay demasiados alimentos en el aparato o los alimentos guardados contienen demasiada agua, lo que provoca descongelación. |
| Las puertas no está bien cerradas, lo que genera escarcha debido a la entrada de aire y un aumento de agua debido a la descongelación. |
| Carcasa caliente | El calor del condensador integrado se disipa a工程技术 de la carcasa; este es normal. |
| Cuando la carcasa se calienta porque la temperatura ambiente es alta, ha introducido demasiada comida o se apaga el compresor, proportionscune una buena ventilacion para poder la disipacion del calor |
| Condensacion en la superficie | La condensation en la superficie exterior y en las juntas de la puerta del frigorifico es normal cuando hay mucha humedad ambiente. Solo tiene que pagar un paño limpio para poder la condensation. |
| Ruido anormal | Zumbido: El compresor podría emitir un zumbido cuando está functioning. Ese zumbido pueda ser muy fuerte alponer en marcha o detener el aparato. Esto es normal. |
| Cruzjidos: El refrigerante que fluye por el interior del aparato podría tener cruvidos. Esto es normal. |
