ZHC92462XA - Campana extractora ZANUSSI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	ZANUSSI
Modelo	ZHC92462XA
Instalación	Versiones extractora o filtrante
Distancia mínima de la placa de cocción	65 cm (o según instrucciones de la cocina)
Alimentación eléctrica	230 V ~ 50 Hz
Número de velocidades	3 (1ª, 2ª, 3ª)
Controles	Tecla A (iluminación), B (1ª velocidad), C (2ª), D (3ª)
Iluminación	1 lámpara, tipo E14, Ø35 mm, 4 W
Clase eléctrica	Clase II (excepto si hay símbolo de tierra)
Cable de alimentación	Sí, con enchufe
Filtro de grasa	Metálico, lavable en lavavajillas
Filtro de carbón	Activo, no lavable, reemplazo cada 4 meses
Limpieza exterior	Paño húmedo y detergente neutro; acero/cobre/latón: productos específicos
Limpieza interior	Paño empapado en alcohol desnaturalizado
Mantenimiento de los filtros de grasa	Cada 2 meses
Tipo de uso	Sobre cocinas domésticas

Preguntas frecuentes - ZHC92462XA ZANUSSI

¿Cuál es la distancia mínima entre la campana y la cocina?

La distancia mínima entre la superficie de apoyo de las cacerolas y la parte inferior de la campana debe ser de 65 cm, a menos que las instrucciones de la placa de cocción indiquen una distancia mayor.

¿Cómo instalar la campana en versión extractora?

En la versión extractora, el aire filtrado se expulsa al exterior a través de un tubo de evacuación. Respete las prescripciones de las autoridades competentes. No canalice el aire en un conducto utilizado para aparatos no eléctricos.

¿Cómo instalar la campana en versión filtrante?

En la versión filtrante, el aire se filtra y luego se devuelve a la habitación. Utilice un filtro de carbón activo (no incluido) y reemplácelo cada 4 meses.

¿Con qué frecuencia debo limpiar los filtros de grasa?

Los filtros de grasa deben limpiarse cada 2 meses a mano o en lavavajillas con detergente neutro para prevenir riesgos de incendio.

¿Con qué frecuencia debo reemplazar el filtro de carbón?

El filtro de carbón activo es no lavable y debe reemplazarse cada 4 meses, o más a menudo en caso de uso intensivo.

¿Cómo limpiar el exterior de la campana?

Para el exterior, use un paño húmedo con agua tibia y detergente neutro. Para superficies de acero, cobre o latón, use productos específicos siguiendo las instrucciones.

¿Cómo limpiar el interior de la campana?

Para el interior, use un paño o un pincel empapado en alcohol desnaturalizado.

¿Cómo reemplazar la bombilla?

Desconecte primero la campana. Asegúrese de que la bombilla se haya enfriado. Reemplácela por una lámpara del mismo tipo: E14, diámetro 35 mm, potencia 4 W.

¿Qué hacer si el cable de alimentación está dañado?

El cable de alimentación dañado debe ser reemplazado por el fabricante, su servicio de asistencia técnica o una persona calificada, para evitar cualquier peligro.

¿Puedo usar la campana con niños?

Este aparato puede ser utilizado por niños de 8 años o más bajo supervisión. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.

MANUAL DE USUARIO ZHC92462XA ZANUSSI

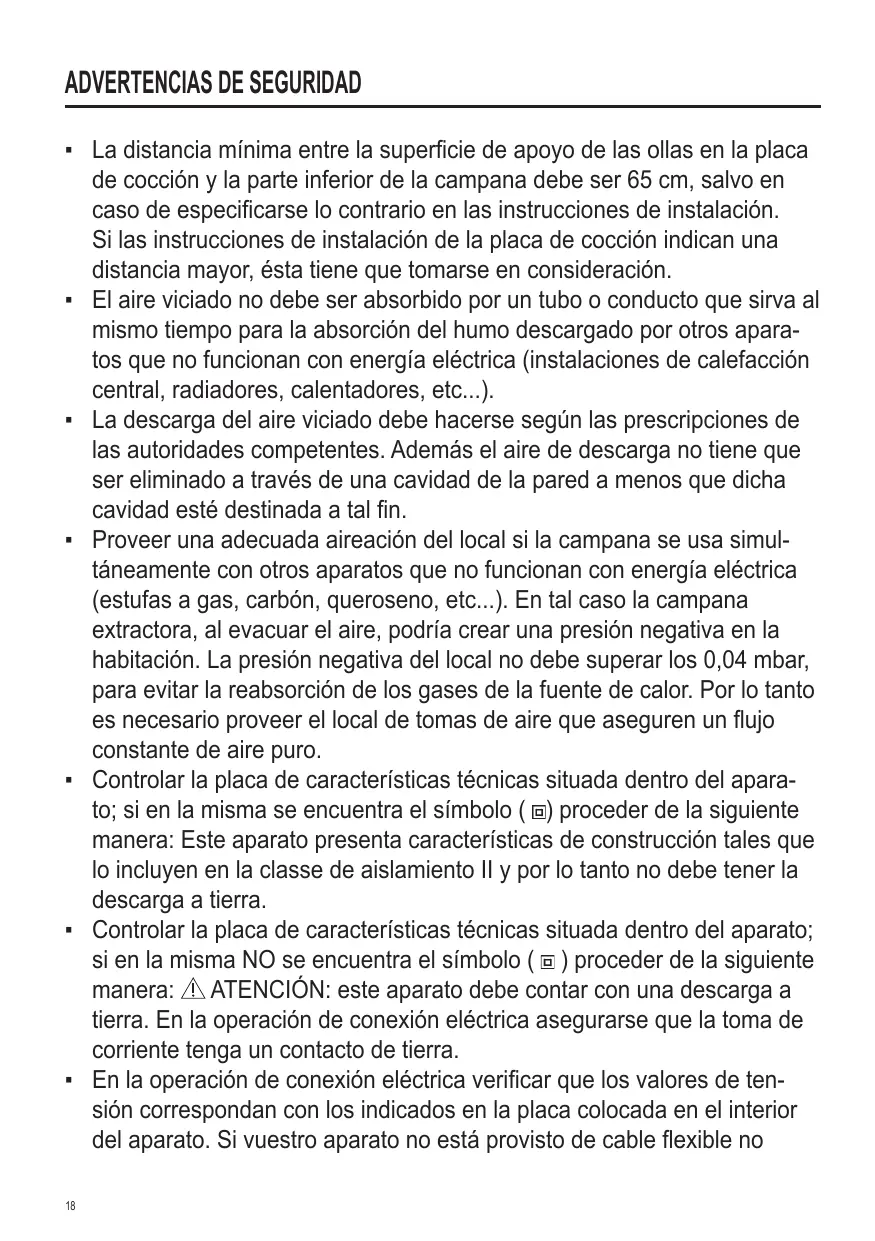

• La distancia minima entre la superficie de apoyo de las ollas en la plac de coccción y la parte inferior de la campana debe ser 65~cm , salvo en caso de especificarse lo contrario en las instrucciones de instalación. Si las instrucciones de instalación de la plac de coccción indican una distancia mayor, esta tiene que tomarse en consideración.
• El aire viciado no debe ser absorbido por un tubo o conductor que sirva al mesmo tiempo para la absorcción del humano descargado por otros aparatos que no funciona con energia electrica (instalaciones de calefaction central, radiadores, calentadores, etc...).
• La descarga del aire viciadoDebe hacerse según las prescrições de las autoridades competentes. Además el aire de descarga no tiene que ser eliminado a工程技术 de una cavidad de la pared a menos que dicha cavidad está destinada a tal fin.
• Proveer una adequueda aireación del local si la campana se usa simultáneamente con otros aparatos que no funciona con energia electrónica (estufas a gas, carbón, queroseno, etc...). En tal caso la campana extractor, al evacuar el aire,oulda create una presión negativa en la habitación. La presión negativa del local no debe superar los 0,04 mbar, para evaporar la reabsorcción de los gases de la fuente de calor. Por lo tanto esnecessaryproveerelocalde tomasdeairequeasegurenun flujo constante de aire puro.
• Controlar la plac de caracteristicas Tecnicas situada bajo del aparato; si en la misma se encuentra el símbolo ( ) proceder de lasuma forma: Este aparato presenta caracteristicas de constructionales que lo incluyen en la classe de aislamento II y por lo tanto no debe tener la descarga a tierra.
• Controlar la plac de caracteristicas Tecnicas situada bajo del aparato; si en la misma NO se encuentra el symbolo ( ) proceder de lasuma forma: ATENCLON: este aparato debe contar con una descarga a tierra. En la operacion de connexion eletrica asegurarse que la toma de corrienteonga un contacto de tierra.
• En la operation de connexion électrique verificar que los values de tension correspondan con losindicados en la placacolocada en el interior del aparato. Si vuestro aparato no está provisto de cable flexible no

separable y de enchufe u otro dispositivo, que asegure la desconceccion omnipolar de la instalacion electrica con una distancia de aperture de los contactos que permitte la desconexion completa en las conditiones de la categoria de sobretension III, dicha dispositivos de separacion de la red deben ser incluidos en la fija en la fuente de alimentacion en conformidad con las normas de instalacion. Si su aparato está provisto de cable de alimentacion y enchufe, deben ser dispuesto deforma que el enchufe quede accesible.

• Antes de proceder a cualquier operation de limpieza o de mantenimiento esnecessary desconectar el aparato.
• Si el cable de alimentación está dañado, debe ser sustituido por el mismo fabricante o por el service de asistencia技术水平, o de todos modos por una persona que posea una calidad similar, de modo depreventarrialquier tipo de riesgo.
• Advertencia: Si no se instalan los tornillos o dispositivos de fjacion de acuerdo con estas instrucciones能把 resultar en riesgos eletricos.
• La instalación se debe realizar siguiendo estas instrucciones y por personal professionnelmente calificado.

El símblo en el producto o en su embalaje indica que este producto no se puedaatar como deserdicios normales del hogar. Este producto se debeentar al punto de recoleccion de equipos electricos y electronicos para reciclaje. Al asegurarse de que este producto se des-echa correntamente, ustedylvania a evitar posibles consecuencias negativas para el ambiente y la salute publica, lo cui podria occurrir si este producto no se manipula de forma adecauda. Para Obtener informacion mas detallada sobre el reciclaje de este producto, pongase en contacto con la administracion de su ciudad, con su serviceo de desechos del hogar o con la tienda donte compré el producto.

• Evitar el uso de materiales o sustancias inflamables cerca del aparato.
• Prohibido flamblear directamente bajo la campana.
• En el caso de freir tenersuma atencion al peligro de incendio que constituyen el aceite y las grasas. Particularmente peligroso por su inflamabilidad es el aceite ya uso. No usar parrillas electricas descubiertas.
• Paraatarunpossibleriesgo de incendio,atenerasealasinstru cionesindicadasrespecta la limpieza de losfiltrosantigrasa y aleliminacionde eventuales depositosdegrasa sobre el aparato.
• La campana puede ser realizado por los niños menos de 8 años de edad y las personas con capacidades físicas, sensoriales o mentales reduidas, o bien con.poca experiencia o conocimiento necessarios,iamipero la supervisión o despues de la misma han sido instruidos por un responsable su seguridad relacionada con el uso seguro de los equipos y la comprensión de lospeligos inherentes a ella. Los niños no deben hacer con el aparato. La limpieza y el mantenimiento destinado a ser realizada por el usuario no deben ser技术水平as a cabo por los niños sin

supervisión.

• Atencion: Hay partes accesibles que pueda calentarse al utilizese con equipos de cocccion.
  -Esta campana está destinada a la instalacion en cocinas para uso domestico,dispositivos de cocccion y equipos de cucina similares.

USO

• FILTRANTE O ASPIRADORA?
• La campana puede instalarse en version aspiradora o filtrante. Decida desde el principio el tipo de instalacion). Para mejoras prestaciones, aconsejamos instalar la campana en la version aspiradora (si es possible).

Version aspiradora

• La campana depura el aire y lo expulsa hacía fuera a工程技术 de un conductor de extracción.

Version filtrante

• La campana depura el aire y vuelve a introducir el aire limpio en la habitación.

MANTENIMIENTO

• Un cuidadoso mantenimiento garantiza un buena funciona-namiento y un buen rendimiento en el tiempo.

• La eliminación de los eventuales depósitos de grasa en el aparato debe ser efectuada periodically en base a la Frequencia de uso (al menos cada 2clerosis). Evitar el empleo de productos abrasivos o corrosivos. Para la limpieza externa de los aparatos pintados, servirse de un pañohumedecido con agua tibia y detergente neutro; para la de los aparatos de acero, cobre o latón se aconseja el uso de productospecíficos, siguiendo las instrucciones indicadas en los mismos. Para la limpieza internadel aparato, usable un paño o pincel embarbido en alcohol etúlico de quemar.

• Limpie los filtros antigrasa por lo menos cada 2 meSES paraatarlos riesgos de incendio, en relacion con su uso.

• Lave con detergente neutro a mano o en una lavavajillas. En caso de lavado en lavavajillas, la eventual decoloración de los filtros no afectara de ningún modo su funcionaimiento.

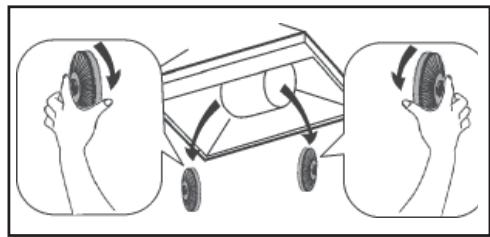

• El filtro activo de carbón no se pueda limpiar ni renovar y tiene que ser reemplazado aproximamente cada 4 heures de uso o con mas Frequencia si se lo usa de una forma muy intensa.

MANDOS

Boton A = interruptor encendido luz.

Boton B = interruptor encendido ON/OFF motor en la velocidad.

Boton C = interruptor II velocidad.Boton

= interruptor III velocidad.

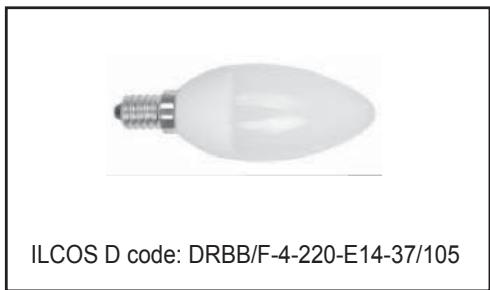

ILUMINACION

Hay que descontectar la capucha de la fuente de alimentacion electrica.

Atencion! Antes de tocar las bombillas hay que comprobar si estan frias.

Instalar las lamparas del mesmo tipo (Ø35, E14, 4W).
