WCT 64 FLY X - Campana extractora WHIRLPOOL - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato WCT 64 FLY X WHIRLPOOL en formato PDF.
| Tipo de producto | Campana extractora |
| Marca | Whirlpool |
| Modelo | WCT 64 FLY X |
| Altura (cm) | 17,2 |
| Ancho (cm) | 49,3 - 69,3 (ajustable) |
| Profundidad (cm) | 25,7 |
| Diámetro del conducto de evacuación (cm) | 12,5 |
| Tensión de alimentación (V~Hz) | 220-240 ~ 50 |
| Número de velocidades de aspiración | 3 |
| Iluminación | LED 3W-E14 (máx. 2 bombillas) |
| Filtro antigrasa | Rejilla metálica lavable (al menos 1 vez al mes) |
| Filtro de carbón | Opcional, reemplazar como máximo cada 4 meses |
| Distancia mínima de la placa de cocción | 50 cm (eléctrica) / 65 cm (gas o mixta) |
| Tipo de instalación | Versión extractora o filtrante (kit accesorios requerido para filtrante) |
| Potencia absorbida (W) | No comunicado |
| Nivel sonoro (dB) | No comunicado |
| Protección | Desconectar antes del mantenimiento; usar guantes |
| Color / Acabado | Inoxidable (probable) |
| Garantía | Consulte el folleto de garantía |
| Peso (kg) | No comunicado |
Preguntas frecuentes - WCT 64 FLY X WHIRLPOOL
Preguntas de los usuarios sobre WCT 64 FLY X WHIRLPOOL
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Campana extractora en formato PDF gratis! Encuentra tus instrucciones WCT 64 FLY X - WHIRLPOOL y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. WCT 64 FLY X de la marca WHIRLPOOL.
MANUAL DE USUARIO WCT 64 FLY X WHIRLPOOL

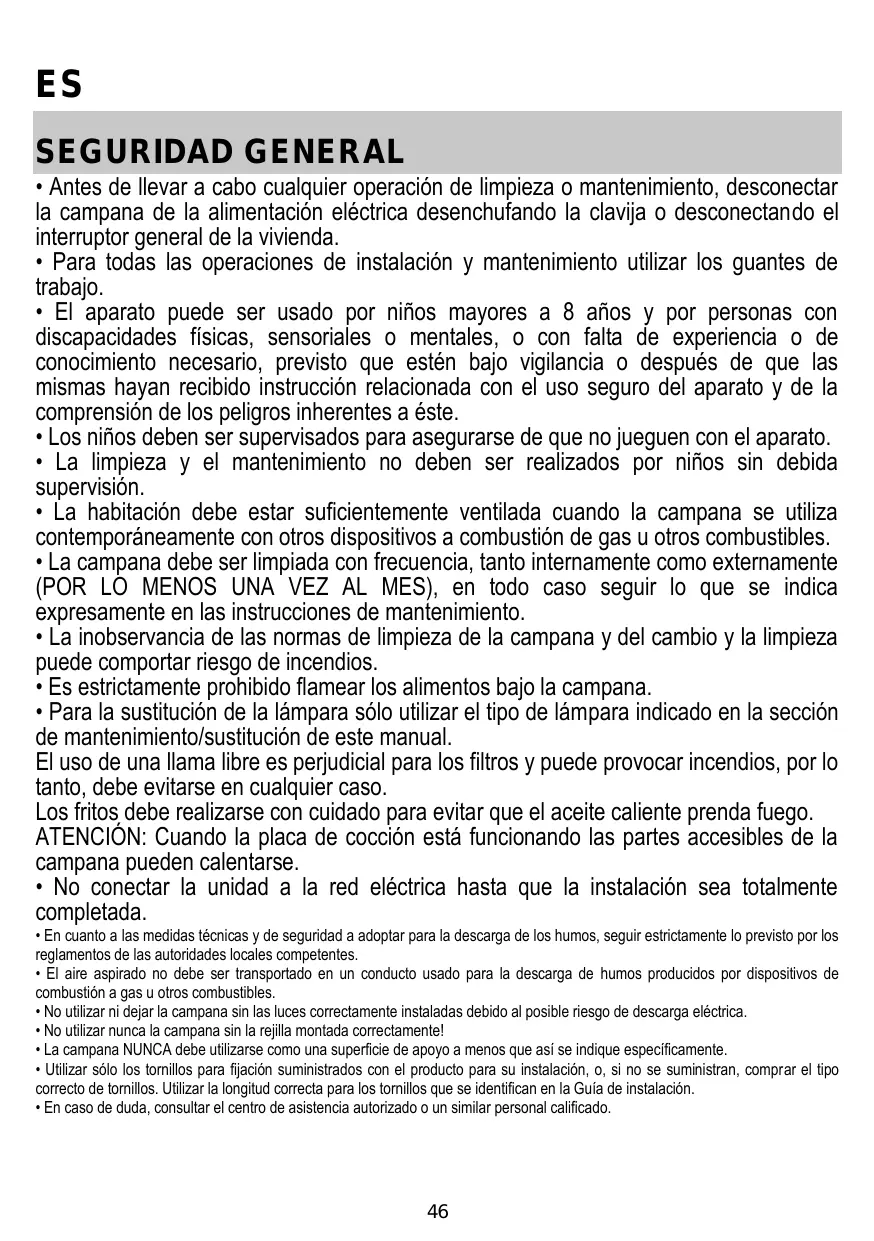

ES Instrucciones de uso
-
Antes delearvaracaboqualkoperaciondelimpiezoostenimiento,desconectarla campana de la alimentacionelectrica desenchufando la clavija o desconectando elinterruptor general de la vivienda.
-
Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
-
El aparato pueda ser uso por niños mayores a 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento Neededo, previsto que estén bajo vigilancia o después de que las malmas hayan recibido instruccion relacionada con el uso seguro del aparato y de la comprension de los peligos inherentes a este.
-
Los niños deben ser supervisados para asegurar de que no juguen con el aparato.
-
La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.
-
La habitación debe estar suficientemente ventilada cuando la campana se usa contemporáneamente con otros dispositivos a combustión de gas u或者其他 combustibles.
-
La campana debe ser limpiada con fecuencia, tanto internamente como externamente (POR LO MENOS UNA Vez AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.
-
La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza可以使 comportar riesgo de incendios.
-
Es estRICTamente prohibido flamear los alimentos bajo la campana.
-
Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.
El uso de una llama libre es perjudicial para los filtros y pueda provocar incendios, por lo tanto, deben evitarse enequalquier caso.
Los fritos deben realizarse con cuidado para evitar que el aceite caliente prenda fuego. ATENCLON: Cuando la placac de coccion esta functiOnando las partes accesibles de la campana能把 calentarse.
-
No conectar la unidad a la red electrica hasta que la instalacion sea totalmente completada.
-
En cuando a las mediaséticas y de seguidad a adoptar para la descarga de los humos, seguir estrectamente lo previsto por los relogamenteos de las autoridades locales competentes.
- El aire aspirado noDebe ser transporte en un conductor usado para la descarga de humos producidos por dispositivos de combustión a gas u或者其他 combustibles.
- No utiliser nideoar la campana sin las luces correctamente instaladas debido al possible riesgo de descarga eléctrica.
- No utilizar nunca la campana sin la rejilla montada correctamente!
- La campana NUNCA deben utiliser como una superficie de apoyo a menos que así se indique inicialmente.
- Utilizar solo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identican en la Guía de instalación.
- En caso de duda, consulter el centro de asistencia autorizzato o un similar personal calificado.
ATENCIón!
- Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones se pueda incurrir en ríesgos de naturaleza electricos.
- No utiliser con un programador, temporizador, mando a distanciaSeparated o cualquier(other dispositivo que se active automatistically.
Mantener a los niños menos de 3 años alejados del equipo. Sin la vigilancia constante de unadulto,mantener el equipo alejado del alcance de niños menos de 8 años.
ATENCION: el equipo no está destinado para ser puesto en funciona bajo un dispositivo externo o un systema de mando a distancia separado.
Estequipmentnoestadestinadoalusoprofessional.Noutilizarel equipoalabierto.
Para evaporar el riesgo de lesiones personales, el equipo debse ser movilizado e instalado por dos o más personas.
La instalacion, incluye ademas eventuales empalmes para la alimentacion hidrica (si estan previstos) y las conexiones elctricas, y las intervenciones de reparacion deben ser realizadas por personalrialcido.
Al finalizar la instalacion, conservar el material de embalaje (partes en plastico, polistireno, etc.) fuera del alcance de los niños para evaporar el riesgo de asfixia.
No utiliser el equipo cuando se está mojado o descalzo.
Nunca utilizes equipos para limpieza a vapor - riesgo de descarga electrica.
El material del embalaje es reciclable al 100% y está marcado con el símbolo de reciclaje
La campana puede ser diferente con besoin a los dibujos de este manual, excepte las instruetiones para su uso, la manutencion y la instalacion son las mismas.
Aténgase estRICTamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales invenrientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractor ha sido ideada para la aspiración de humos y vapeores producidos durante la cocción y para el uso domestico.
- Es importante guardar este manual para poder consulutar si fuera Needed. En el caso de vente, de inutilidad o de mudanza, asegurar que quede+junto al producto.
Leer atentamente las instrucciones:contiene importantes informaciones sobre la instalacion,el uso y la seguidad.
No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape. - Antes de instalar el aparato, controlar que todas sus partes no esten dañadas. En caso contrario llamar al revendedor y no realizar la instalación.
La distancia minima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalacion del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideracion.
CONEXION ELECTRICA
La tensión de redDebe responder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aunupon de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posiblen situarla en un lugar accesible, aunupon de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurar la desconexión completa a la red en el caso de la categoria de alta tensión III, conforme con las reglas de instalación.
ATENCIón!
Antes de reconectar el circuito de la campana a la red y de vericar el correcto funciona, controlar siempre que el cable de red fue montado correctamente.
Si el cable no dispone de enchufe, conecte los cables tal como indica lasuma table:
Tensión y Frequencia de la red electrica
Consultar el valor indicado en la etiqueta de caracteristicas bajo el control del campana.
Conexión por cable
N:azul
L: marrón
Sustitución del cable de alimentacion
La campana está provista de un cable de alimentación especial; si el cable se daña, Solicite uno nuevo al Servicio de Asistencia Técnica.
EXTRACCION DE AIRE
(Para las versiones aspirantes)Conectar la campana en los tubos y en los orificios de escape de pared con diametro equivalente a la salute del aire (brida de empalme).
El uso de tubos u orificios de escape de pared con diametro inferior, determinar a una reduccion de los rendimentos de la aspiracion y un drastico aumento del ruido.
Se deslinda responsabilidad.
Utilice un conducto sua longitud sea la minima indispensable.
! UtiIice un conducTo con el menor numero posible de curvas (angulo maximo de la curva: 90^
! Evite loseturns drásticos en la sección del conducto
La Empresa declina cada responsabilidad en caso de que estas normas no Sean respetadas!
FILTRANTE O ASPIRANTE?
! Su campana extractor está lista para ser usa en version aspirante.
Para usar la campana en version filtrante se instala el KIT ACCESORIO.
Controle en las primeras paginas de este manual si el KIT ACCESORIO ya está proveido o si hay que comprarlo.
Note: Si proveido, en algunos casos, el sistema de filtracion aadado a base de carbones activos podria estar ya instalado en la campana.
Las informaciones para la transformacion de la campana en version aspirante a version filtrante ya está presentes en este manual.
Version aspirante
El vapor es evacuado hacía el exterior a travers de un tubo de escape introducido en el aró de sujeción que se enquiryra arriba de la campana.
ATENCIón!
El diametro del tubo de escape deben ser igual al diametro del aró de sujeción.
ATENCLION!
Si la campana está provista de filtro de carbón, hay que SACAR.
Version filtrante
El aire aspirado vendr desgraso y desodorizo antes de ser alimentado de nuevo en la habitacion.
Para utiliser la campana en esta version esnecessary instalar un system de filtracion adicional a base de carbion activado.

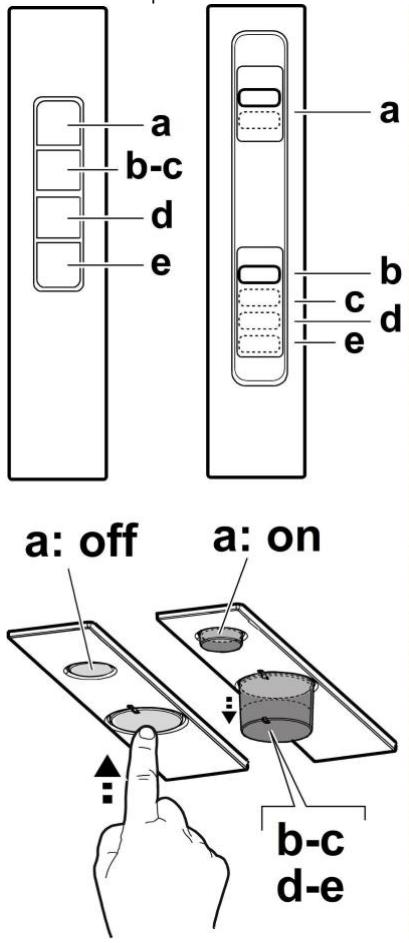

MANDOS
La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de coccción.
a. ON/OFF luces.
b. OFF motores.
c-d-e. Potencia de aspiracion minima (c), media (d), maxima (e).
MANTENIMIENTO
Limpieza
Para la limpieza, utilise EXCLUSIVEAMENTE un paño impregnado de detergente liquido neutro. NO UTILICE UTENSILOS O INSTRUMENTOS PARA LA LIMpieZA! No utilise produits que contengan abrasivos. NO UTILICE ALCOHOL! NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!
Mantenimientos de los filtros antigrasa
Retiene las particulas de grasa producidas cuando se cocina.
Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el Modelo que se posee - indica esta necessities) con detergentes no agresivos, manualmente con un cepillo de cerdas suaves o bien en lavavajillas a bajas temperatas y con ciclo breve.
Con el lavado en el lavavajilla el filtro antigrasa metálico pueda desténirse pero sus caracteristicas de filtrado no cambian absolutamente.
Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muele.

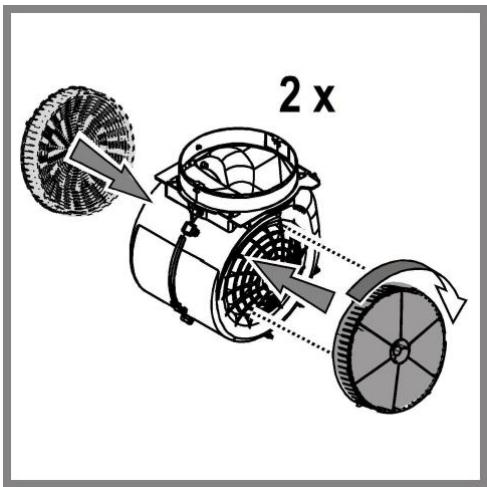

Mantenimiento del filtró al carbón Retiene los olores desagradables producidos por la coccción de alimentos.
El filtro de carbón activado se satura afterwards de un tiempo de uso,dependiendo del tipo de coccción de alimentos y la regularidad con que se limpia el filtro de grasa. Enequalquier caso esnecessary sustituir el cartucho al menos cada 4 meses (o cuando el sistema de indicacion de saturacion de los filtros -si está previsto en el modelo que se posee -indica esta necessities).
Aplicar uno por bajo para cubrir ambas reijillas de proteccion del rotor del motor, despues girar en sentido horario.
Para el desmontaje, girar en sentido antihorario.
Sustitución de la lámpara
Desconecte el aparato de la red electrica.
Atencion! Antes de tocar las lamparas asegurese de que esten frias.
Quite la rejilla de aspiración para acceder al hueco donde está las lámparas.
Sostitur la lampara danada.
Utilizar solo lámparas LED de max 3W-E14. Para mayores detalles, consultar la hija anexa "ILCOS D" (posicion alfanumerica "1d").
Si la iluminación no funciona, antes de llamar al service de assistencia técnica, revisar que las lámparas estén correctamente instaladas.
ELIMINACION
Este aparato llama el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos electricos y electrónicos (RAEE).
La correcta eliminacion de este producto evita consecuencias negativas para el medioambiente y la salute.
El symbolo en el producto o en los documents que se incluyen con el producto, indica que no se puedaatar como residuo domestico. Es necessarioentarlo en un punto de recogida para recicular aparatos electricos y electronicos.
Deschélo con arreglo a las normas medioambienteles para eliminacion de residuos.
Para Obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, pángase en contacto con su Municipalidad, con el service de eliminación de residuos urbanos o la tienda donde adquirido el producto.
Aparato diseñado, probado y fabricado de acuerdo con:
- Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad minima cuando empiece a cocinar y mantenga en marcha durante≦los≦minutos≦despte≦de haber acabado de cocinar. Augente la velocidad solo si se produjera una gran%cidad de homo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbon cuando sea necessario paramantener un bun rendimiento en la reduccion de los olores. Limpie el filtrlo o filtros de grasa cuando sea necessario paramanter un bun rendimiento del filtrlo de grasa. Utilice el diametro maximal del systeme de conductos indicado en este manual, para optimizar el rendimiento y minimizar el rudo.
Si alguna pieza parece no funcionar, realice los siguientes controles antes de llamar al Servicio de Asistencia:
Si la campana no funciona:
Compruebe que:
- no haya interruptions de corrente.
- se haya seleccionado una velocidad.
Si la campana presenta un rendimiento escaso:
Compruebe que:
- La velocidad del motor seleccionada es suficiente para la cantidad de homo y vapores emitida.
- La cucina está suficientemente ventilada para permitir una toma de aire.
- el filtro de carbón no está gastado (campana en version filtrante).
Si la campana se ha apagado durante el funcionaatorio normal:
Compruebeque:
- no haya interruptions de corrente.
- el dispositivo de Interruption omnipolar no se ha disparado.
En caso de eventuales anomalias en el funciona, antes de dirigirse al service de asistencia, desconectar el aparato de la alimentacion electrica, extrayendo el enchufe al menos durante 5 segundos, y.afteres conectarlo nuevomente. Si la anomía de funciona no desaparece, dirigirse al service de asistencia.
DATOS TECNICOS
| Alto (cm) | Ancho (cm) | Fondo (cm) | Ø del tubo de salute (cm) |
| 17,2 | 49,3-69,3 | 25,7 | 12,5 |
CE
Componentes no suministrados con el producto
Puede descargarse las Instrucciones de seguridad, el Manual del usuario, la Ficha del producto y los Datos de energia:
- Visitando nuestra頁ina web
docs.whirlpool.eu - Usando el número QR
-交错用语 - Tóteme, para ser un parler de la或多a.
- Tóteme, para ser un parler de la或多a.
- Tóteme, para ser un parler de la或多a.
- Tóteme, para ser un parler de la或多a.
- Tóteme, para ser un parler de la或多a.
Cuando seonga en contacto con nuestro Servicio Postventa, deben indicar los@cuidos que figuran en la placac de caracteristicas de su producto.
