WCT 64 FLY X - Kjøkkenvifte WHIRLPOOL - Gratis bruksanvisning og manual

Produkttype	Kjøkkenhette
Merke	Whirlpool
Modell	WCT 64 FLY X
Høyde (cm)	17,2
Bredde (cm)	49,3 - 69,3 (justerbar)
Dybde (cm)	25,7
Avtrekkskanalens diameter (cm)	12,5
Spenning (V~Hz)	220-240 ~ 50
Antall sugetrinn	3
Belysning	LED 3W-E14 (maks 2 pærer)
Fettfilter	Vaskbart metallgitter (minst 1 gang per måned)
Kullfilter	Valgfritt, må skiftes maks hver 4. måned
Minimumsavstand til koketopp	50 cm (elektrisk) / 65 cm (gass eller kombinasjon)
Installasjonstype	Avtrekks- eller resirkuleringsversjon (tilbehørssett kreves for resirkulering)
Effektforbruk (W)	Ikke oppgitt
Støynivå (dB)	Ikke oppgitt
Sikkerhet	Koble fra før vedlikehold; bruk hansker
Farge / Overflate	Rustfritt stål (sannsynlig)
Garanti	Se garantibeviset
Vekt (kg)	Ikke oppgitt

Ofte stilte spørsmål - WCT 64 FLY X WHIRLPOOL

Hvordan installere kjøkkenhetten WCT 64 FLY X?

Installasjonen må utføres av kvalifisert personell. Hold en minimumsavstand på 50 cm over elektrisk komfyr og 65 cm for gass. Kontroller at spenningen samsvarer med den på typeskiltet. For avtrekksversjon, bruk en avtrekkskanal med diameter 12,5 cm. For resirkuleringsversjon, installer tilbehørssettet med kullfilter.

Hvordan rengjøre fettfiltrene?

Fettfiltrene må rengjøres minst én gang i måneden. Du kan vaske dem for hånd med et mildt rengjøringsmiddel eller i oppvaskmaskin på lav temperatur (hurtigprogram). Merk: Vask i oppvaskmaskin kan misfarge filteret, men påvirker ikke effektiviteten. For å fjerne filteret, trekk i utløserhåndtaket.

Når og hvordan skifte kullfilteret?

Kullfilteret må skiftes maksimalt hver 4. måned (eller når metningsindikatoren lyser, hvis modellen har det). Det kan ikke vaskes eller regenereres. For å skifte, drei det runde filteret mot klokken for å demontere, og monter det nye ved å dreie med klokken.

Hvordan skifte LED-pæren?

Koble først fra hetten. Sørg for at lampene er kalde. Fjern sugegitteret, og bytt pæren med en LED av type 3W-E14 maks. Se bruksanvisningen for nøyaktig ILCOS D-kode. Kontroller at lampen er riktig montert før du kontakter kundeservice.

Hva gjør jeg hvis hetten ikke fungerer?

Kontroller først at det ikke er strømbrudd og at en hastighet er valgt. Hvis hetten slår seg av under bruk, sjekk sikringen. Koble fra støpselet i 5 sekunder og koble det til igjen. Hvis problemet vedvarer, kontakt reparasjonsservice.

Er kjøkkenhetten levert med kullfilter?

Nei, hetten leveres klar for bruk i avtrekksversjon. For resirkuleringsversjon (luftsirkulasjon i rommet) må du kjøpe et separat tilbehørssett som inneholder kullfilter. Kontroller i de første sidene av bruksanvisningen om settet følger med eller ikke for din modell.

Hva er sikkerhetsavstanden mellom hetten og komfyren?

Minimumsavstanden mellom koketoppen og den nederste delen av hetten er 50 cm for elektriske komfyrer og 65 cm for gasskomfyrer eller kombikomfyrer. Hvis komfyrens instruksjoner angir en større avstand, følg den.

Hvordan redusere støyen fra hetten?

Bruk en avtrekkskanal med maksimal diameter (12,5 cm) og færrest mulig bøyer. Unngå tverrsnittsendringer. Bruk minimumshastighet under normal matlaging og bruk boost-hastighet kun ved kraftig damp. Regelmessig vedlikehold av filtre reduserer også støy.

Kan jeg bruke hetten uten filter?

Nei, hetten må aldri brukes uten at gitteret (fettfilteret) er riktig montert. Dette kan medføre risiko for elektrisk støt og brann. Kullfilter er kun nødvendig i resirkuleringsversjon.

Hvordan bytte fra avtrekksversjon til resirkuleringsversjon?

Fjern kullfilteret hvis det er installert (det må tas av for avtrekksversjon). For resirkuleringsversjon, installer tilbehørssettet som inneholder kullfilter. Detaljerte instruksjoner for ombygging finner du i bruksanvisningen som følger med hetten.

BRUKSANVISNING WCT 64 FLY X WHIRLPOOL

Ledningsnettets spanding og frekvens

Produktet er designet, testet og producerer i henhold til:

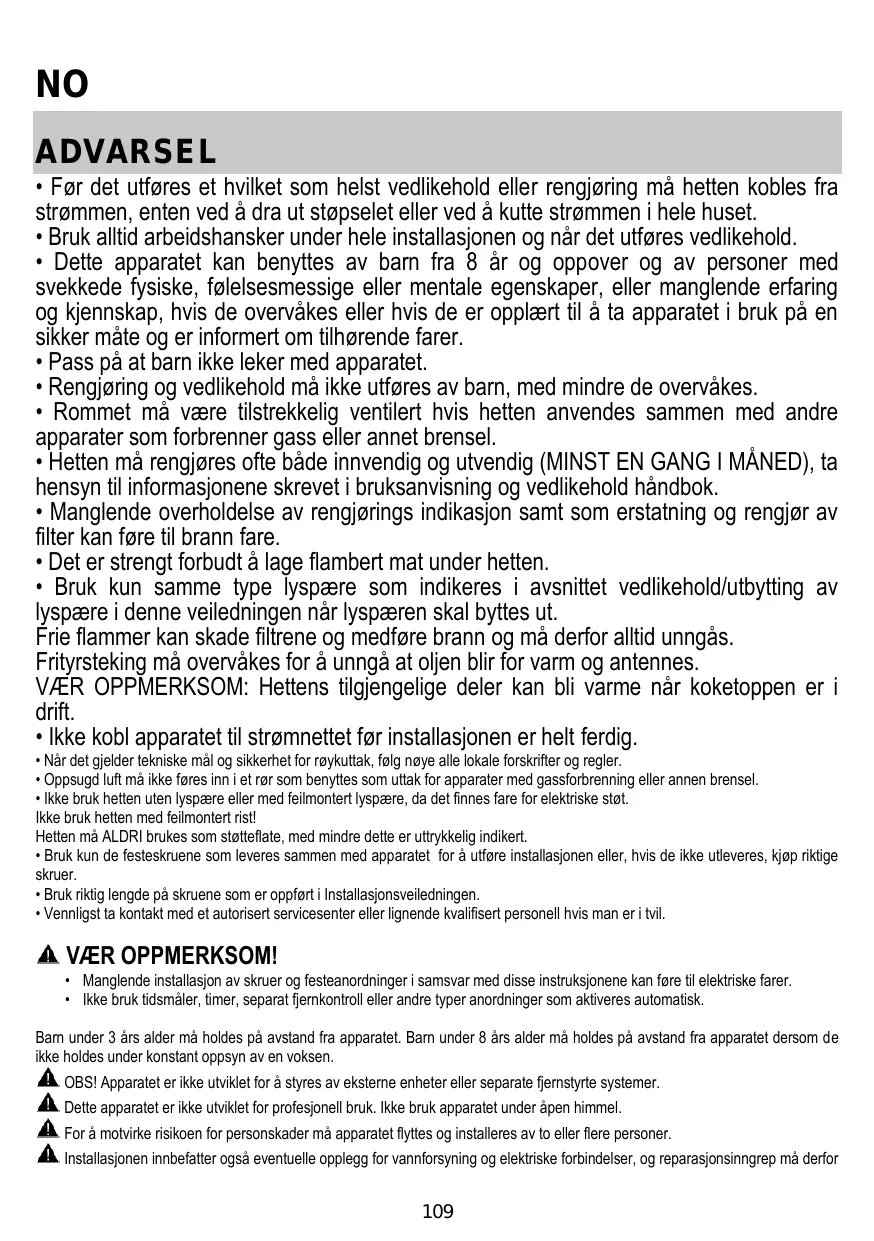

Frd det utfores et hviket som helst vedlikehold erler rengjring ma hetten kobles fra strommen, enten ved a dra ut stopselet ell ered a kutte strommen i hele huset.

• Bruk alltid arbeidshansker under hele installationsen og när det utføres vedlikehold.

• Dette apparatet kan benyttes av barn fra 8 ør og oppover og av personer med svekkede fysiske, følelsesmessige eller mentale egenskaper,ller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til ø ta apparatet i bruk på en sikker mæte og er informert om tilhørende farer.

Pass pà at barn不同程度 leker med apparatet.

• Rengjöring og vedlikehold må ikke utføres av barn, medindre de overvåkes.

• Rommet på vår tilstrekkelig ventiliert,hvis hetten anvendes sammen med andre apparater som forbrenner gass eller annet brensel.

• Hetten må rengjøres oftene bade innvendig og utvendig (MINST EN GANG I MANED), ta hensyn til informasjonene skrevet iBruksanvisning og vedlikehold handbok.

• Manglende overholdelse av rengjørings indikasjon som erstatning og rengjør av filter kan føre til brann fare.

• Det er strengt forbudt a lage flambert mat under hetten.

• Bruk kun samme type lyspære som indikeres i avsnittet vedlikehold/utbytting av lyspære iijkeveiledningen Near lyspærén skal byttes ut.

Frie flammer kan skade filtrene og medfrole brann og ma derfor alltid unngas.

Frityrsteking ma overvåkes for a unnga at oljen blir for varm og antennes.

Vær OPPMERKSOM: Hettens tilgjengelige deler kan bli varme nár koketoppen er i drift.

• Ikke kobl apparatet til strømnettet før installasjonen er helt ferdig.

• Nár det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskritter og regler.

• Oppsugd luft mä ikke fores inn i et rør som benyttes som attak for apparater med gassforbrenning eller annen brensel.
• Ikke bruk hetten uten lyspærereller med feilmontert lyspærere, da det finnes fare for elektriske stot.

Ikke bruk hetten med feilmontert rist!

Hetten ma ALDRI brukes som stotteflate, medindre dette er uttrykkeig indikert.

• Bruk kun de festeskruene som leveres sammen med apparatet for a utfore installasjonen eller, hvis de icke utleveres, kjop riktige skruer.
• Bruk riktig lenghte på skruene som er oppført i Installasjonsveiledningen.
  Vennligst ta kontakt med et autorisert servicesenterller lignende kualifisert personell hvis man er i tvil.

A VER OPPMERKSOM!

• Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til elektriske farer.
• Ikke bruk tidsmåler, timer, separat fjernkontroll eller andre typer anordninger som aktiveres automatisk.

Barn under 3 árs alder må holds på avstand fra apparatet. Barn under 8 árs alder må holds på avstand fra apparatet dersom de...,

OBS! Apparatet er ikke utviklet for á styres av eksterne enheter eller separate fjernstytere systemer.
Dette apparatet er ikke utviklet for profesjonnell bruk. Ikke bruk apparatet under øpen himmel.
For a motvirke risikoen for persorskader mä apparatet flyttes og installereres av to uller flere personer.
Installasjonen innbefafater ogsa eventuelle opplegg for vannforsyning og elektriske forbinder, og reparasjonsinngrep ma derfor

utfores av kvalifisert personell.

Nár installasjönen er fullfør má alt emballasjemateriell (plast, styrenplast osv.) holds på avstand fra barn. Dette forå unngå kvelningsrisiko..

Apparatet må ikke brukes av våte personer eller personer med våte føtter.

Ilke bruk apparatet til dampvask - risiko for elektriske støt.

Emballasjemateriell er 100% resirkulerbart og avmerket med gjenvinningssymbol

Ventilatorhetten kan se annerledes ut enn det som vises på tegningene i dette handboken. Bruksanvisningen, vedlikehold og installationsjon forbir allikevel de samme.

Instruksjonene i/DDne handboken ma falgnes noye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader ellbrann pa apparatet som skyldes at braksanvisingen i denne handboken icke har blitt overholdt. Ventilatoren er ment for avtrekk avrkyk og damp fra matlaging og er kun til husholdningsbruk.

Det er viktig a oppbevarne donne handboken for a kunne konsultere den i ethvert oyeblikk. Ved salg, overdragelseller flytting av produktet, ma man forsikre seg om at den folger med.
- Les bruksanvisningen nøye: den inneholder viktige informasjoner om installationsjon, bruk og sikkerhet.
- Ikke utfør elektriske eller mekaniske endringer på produitet eller avtreksrøre.
- Før man fortsetter med installationsjön av apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle vere skade påkomponentene, skal man ta kontakt med forhandleren og ikke fortsette med installationsjön.

Minimumsavstanden mellom koketoppen og undersiden av kjokkenventilatoren må ikke på minre enn 50cmningar det gjelder elektriske cokeplater og 65cmningar det gjelder gassbluss og kombinerte koketopper.

Dersom bruksanvisingen for et gassokeapparat opererer med en større avstand, maijke overholds.

ELEKTRISK TILKOBLING

Nettspenningen ma vare i samsvar med den elektriske spennenen som angis pa typeskitet innate i ventilatoren. Hvis det følg mer støpsel, kobles ventilatoren til enlett tilgengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten ma varelett tilgengelig ogsa etter installationsjonen. Hvis det ikke følg mer støpsel (direkte koblig til strømnettet),ller stikkontakten selvetter installationsjonen违法犯罪. man sette pa en godkjent topolet bryter som garanterfullstendig frakoblig fra strømnettet i situasjonene som oppstär i kategorienvorspenning lI, i henhold til installationsreglene.

MERK!

Før man kobler ventilatorens strømkrets til strømnettet og fastslår at alt fungerer korrekt, på man alltid kontrollere at strømledningen er korrekt monter.

Nettets penning og frekvens

Vær oppmerksom på verdien på merkeetiketten innenfor avtrekkshetten.

Kopling av ledning

N:bla

L:brun

Utbytte av strømforsyning ledning

Ventilatoren har en spesiell strmledning; dersom donne skades, skal man henvende seg til kundeassistansen for kjop av en ny.

AVTREKK AV LUFT

(for sugende versjoner)

Koble ventilatoren til rø og avrekssapning i veggen med en diameter tilsvarende luftuttaket (koblingsflsen).

Ethvert ansvar gjeldende dette fraskrives derfor.

I Bruk et sa kort ror som mulig.
! Bruk et rør med færrest mulig vinkler (vinkelen ma aldri vaere skarpere enn 90^
! Unngå drastiske endringer i rørets tversnitt.

Selskapet fratar seg eventuelt ansvar dersom slike veiledelser ikke blir tatt i bruk.

! Din hetten er klar for a bli tatt i bruk med sugende funksjon.

For à bruke hetten i med filterings funksjön må man ta i bruk tilsvarende EKSTRA UTSTYR.

Vær oppmerksom ved første sider av denne bruksanvising dersom nadvendig EKSTRA UTSTYR er allerede gitt ved salget.
eller dersom den ma ble kjopt separat.

Merk: Dersom den er utdelt ved salget i noen tilfeller, filtering anlegget basert på bruk av aktiv kull kan vaer installment på forhand på hetten. Informasjonene for foranding av hetten fra sugende bruk til filtrerings bruk er allerede skrevet i/DDne braksanvisning.

Sugende versjon

Dampene fores ut i friluft gjennom et avlopsrør som er festet til koblingsflandersen.

MERK!

Avlopsrret er ici medlevert, men mka kjopes separat.

Hvis ventilatoren er utstyrt med kullfittre, ma disse fjemes.

Filtrerende version

Luften som suges opp blir renset, og fett og lukter fjernes for den fores tilbake i rommet. Hvis man vil bruke ventilatoren i denen versjonen, er det nødvendig a installere et ekstra filtersystem basert på aktiv kull.

FUNKSJONER

Unngå bruk av slipende eller etsendeprodukter. ALKOHOL SKALIKKEBRUKES!

Vedlikehold av motfettet filteret

Fanger cokefettpartikler.

Dette mā rengjores en gang i帽子en (eller nár det elektroniske systemet viser at filteret er skittent - hvis din modell har这部分 funksjonen), med milde (ikke aggressive) rengjoringsmidler, for hand aller i oppvaskmakin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fetfilteret i metall miste fargin, men dets filterkarakteristikker endres absolut nicht.

For à demontere fettfilteret mā man dra i fjærhändtaket.

Vedlikehold av kull filter

Holder tilbake ubehagelige lukter fra matlaging.

Kullfilteret mettes etter en mer aller minre lang tidsperiode, avhengig av typen matlaging og hvor regelmessig filteret rengjores.

I alle ticfler er det nadvendig a skifte ut patronen minst hver 4.maned (eller nár indicatoren for metning av filteret viser at det er nadvendig, his det er en sik indicator pa modellen).

Det kan IKKE vaskes eller benyttes om igjen

Sirkulart kullfilter

Utbytting av lyspaere

Koble ventilatoren fra strømnettet.

Merk! Forsikre deg om at lyspeeren er kald for du tar i den.

Ta vekk gitteret for a apne lamperommet.

Shift ut den defekte lampen.

Bruk utelukkende E14 3W LED-lamper. For ytterligere informasjon henvises det til brosjyren "ILCOS D" (alfanumerisk posisjon "1d").

Dersom belysningen ikke skulle virke,kontroller at lyspærene er satt korrekt på plass for du henvender deg til teknik assistanse.

KASSERING

Dette apparatet er merket i konformitet med EU-direktivet 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Ved Å forsikre seg om at detteprodukter kasseres forskriftsmessig, bidrar brukeren med Å forebygge mulige negative miljø- og helsekonsekvenser.

Symbolet – på produit et eller på papirer som følgter med viser at dette produit-itke på behandles som vanlig husholdningsavfall, men på leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet på kasseres i henhold til lokale normer for kassering av avfall. For videre informasjon om behandling, gjenvinning og resirkulering av dette produit kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall eller butikken hvur du kjøpte produit.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetisk kompatilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til riktig bruk for a redusere miljopavirkning: Skru PÁ ventilatorhappen pā minimum hastighet nár du starter matlagening og lá den holdes i gang i noen minutter fetter at matlagening er fertig. Øk hastigheten kun ved store mengder røyk og damp og bruk boost-hastighet(er) kun i ekstreme sitausjoner. Skift ut kullfilter nár det er nødvendig for a oppretholde optimal effektivitet for odørroduksjon. Rengjør fettfilter nár det er nødvendig for a oppretholde optimal effektivitet for fettfilter. Bruk maksimum diameter på kanalsystemet som er angitt i dette bra克斯visningen for a optimalisere effektivitet og minimere stý.

FEIL VED BRUK

Dersom feil oppstär ved bruk før du tar kontakt med Kunde Service se etter følgende kontroll:

• Motor hastigkeit som har blitt valgt er i stand til ä fjerne mengden på røyk og damp som er til stede
  Kjokkenet er ventilert nok for a bidra til et luft oppsuging.

• Kull filter/DD er oppbrukt (ved hetten i filterings funksjon.

• Dersom hetten har slott seg av ved vanlig bruk:

Verifiser at:

• Brudd i strøm forsynig ikke har tatt sted.
• Omnipolar av sperre system/DD

Dersom det oppstår feil ved vanlig idrifsettelse før du tar kontakt med Kunde Service slå av for minst 5 sec. Strøm Forsyning ved atut strøm kontakt og deretter ved á koble den på igjen. Dersom feilet fortsetter ta kontakt med Kunde Service.

TEKNISKE DATA

Høyde (cm)	Bredde (cm)	Dybde (cm)	Ø ved uttaksrøret (cm)
17,2	49,3-69,3	25,7	12,5

CE

Ustyr som/DDFgder vd kjoep

Du kaniste ned Sikkerhetsinstruksene, Brukerhandboken, Produktkortet og Energidata ved:

• Beske vart nettsted docs.whirlpool.eu
• Ved à benyitte QR-koden
  Alternativekandu kontakte var

Ettersalgsservice (se telefonnummer i garantiheftet). När du kontakter var Ettersalgsservice, vennligst oppgi kodene du finner på produktets typeskit.
