Produkttype	Emhætte
Mærke	Whirlpool
Model	WCT 64 FLY X
Højde (cm)	17,2
Bredde (cm)	49,3 - 69,3 (justerbar)
Dybde (cm)	25,7
Afløbsrørdiameter (cm)	12,5
Forsyningsspænding (V~Hz)	220-240 ~ 50
Antal sugetrin	3
Belysning	LED 3W-E14 (max 2 pærer)
Fedtfilter	Vaskbart metalgitter (mindst 1 gang om måneden)
Kulfilter	Valgfri, skal udskiftes højst hver 4. måned
Minimumsafstand til kogeplade	50 cm (elektrisk) / 65 cm (gas eller blandet)
Installationstype	Afsugnings- eller recirkulationsversion (tilbehørssæt kræves til recirkulation)
Effekt (W)	Ikke oplyst
Lydniveau (dB)	Ikke oplyst
Beskyttelse	Afbryd strømmen før vedligeholdelse; brug handsker
Farve / Finish	Rustfrit stål (sandsynligt)
Garanti	Se garantihæftet
Vægt (kg)	Ikke oplyst

Ofte stillede spørgsmål - WCT 64 FLY X WHIRLPOOL

Hvordan installerer jeg emhætten WCT 64 FLY X?

Installationen skal udføres af kvalificeret personale. Overhold en minimumsafstand på 50 cm over et elektrisk komfur og 65 cm for gas. Sørg for, at spændingen svarer til den, der er angivet på typeskiltet. Til afsugningsversionen skal du bruge et afløbsrør med en diameter på 12,5 cm. Til recirkulationsversionen skal du installere tilbehørssættet med kulfilter.

Hvordan rengør jeg fedtfiltrene?

Fedtfiltrene skal rengøres mindst en gang om måneden. Du kan vaske dem i hånden med et ikke-aggressivt rengøringsmiddel eller i opvaskemaskinen ved lav temperatur (hurtig cyklus). Bemærk, at vask i opvaskemaskine kan misfarve filteret, men det påvirker ikke effektiviteten. For at fjerne filteret skal du trække i fjederudløserhåndtaget.

Hvornår og hvordan udskifter jeg kulfilteret?

Kulfilteret skal udskiftes højst hver 4. måned (eller når mætningsindikatorlampen tændes, hvis din model har en). Det kan hverken vaskes eller regenereres. For at udskifte det skal du dreje det runde filter mod uret for at afmontere det og derefter montere det nye ved at dreje med uret.

Hvordan udskifter jeg LED-pæren?

Afbryd først strømmen til emhætten. Sørg for, at pærerne er kolde. Fjern sugegitteret, og udskift pæren med en LED af typen 3W-E14 maksimalt. Se vejledningen for den nøjagtige ILCOS D-kode. Kontrollér, at pæren sidder godt fast, inden du kontakter kundeservice.

Hvad gør jeg, hvis emhætten ikke fungerer?

Kontrollér først, at der ikke er strømafbrydelse, og at en hastighed er valgt. Hvis emhætten slukker under brug, skal du kontrollere afbryderen. Tag stikket ud i 5 sekunder, og sæt det derefter i igen. Hvis problemet fortsætter, skal du kontakte reparationsservice.

Leveres emhætten med kulfilter?

Nej, emhætten leveres klar til brug i afsugningsversion. Til recirkulationsversion (luftrecirkulation i rummet) skal du købe et separat tilbehørssæt, der indeholder kulfilteret. Se i de første sider af vejledningen, om sættet medfølger eller ej afhængigt af din model.

Hvad er sikkerhedsafstanden mellem emhætten og komfuret?

Minimumsafstanden mellem kogefladen og den nederste del af emhætten er 50 cm for elektriske komfurer og 65 cm for gas- eller blandingskomfurer. Hvis dit komfurs instruktioner angiver en større afstand, skal du følge denne.

Hvordan reducerer jeg støjen fra emhætten?

Brug et afløbsrør med maksimal diameter (12,5 cm) med så få bøjninger som muligt. Undgå variationer i tværsnit. Brug laveste hastighed under normal madlavning, og brug kun den accelererede hastighed ved kraftig dampudvikling. Regelmæssig vedligeholdelse af filtre reducerer også støjen.

Kan jeg bruge emhætten uden filter?

Nej, emhætten må aldrig bruges uden at gitteret (fedtfilteret) er korrekt monteret. Det kan medføre risiko for elektrisk stød og brand. Kulfilteret er kun nødvendigt i recirkulationsversion.

Hvordan skifter jeg fra afsugnings- til recirkulationsversion?

Fjern kulfilteret, hvis det er installeret (det skal fjernes til afsugningsversionen). Til recirkulationsversionen skal du installere tilbehørssættet, der indeholder kulfilteret. Detaljerede instruktioner til ombygningen findes i brugsanvisningen, der følger med emhætten.

BRUGSANVISNING WCT 64 FLY X WHIRLPOOL

Højde (cm)	Bredde (cm)	Dybde (cm)	Ø på udsugningsrør (cm)
17,2	49,3-69,3	25,7	12,5

CE

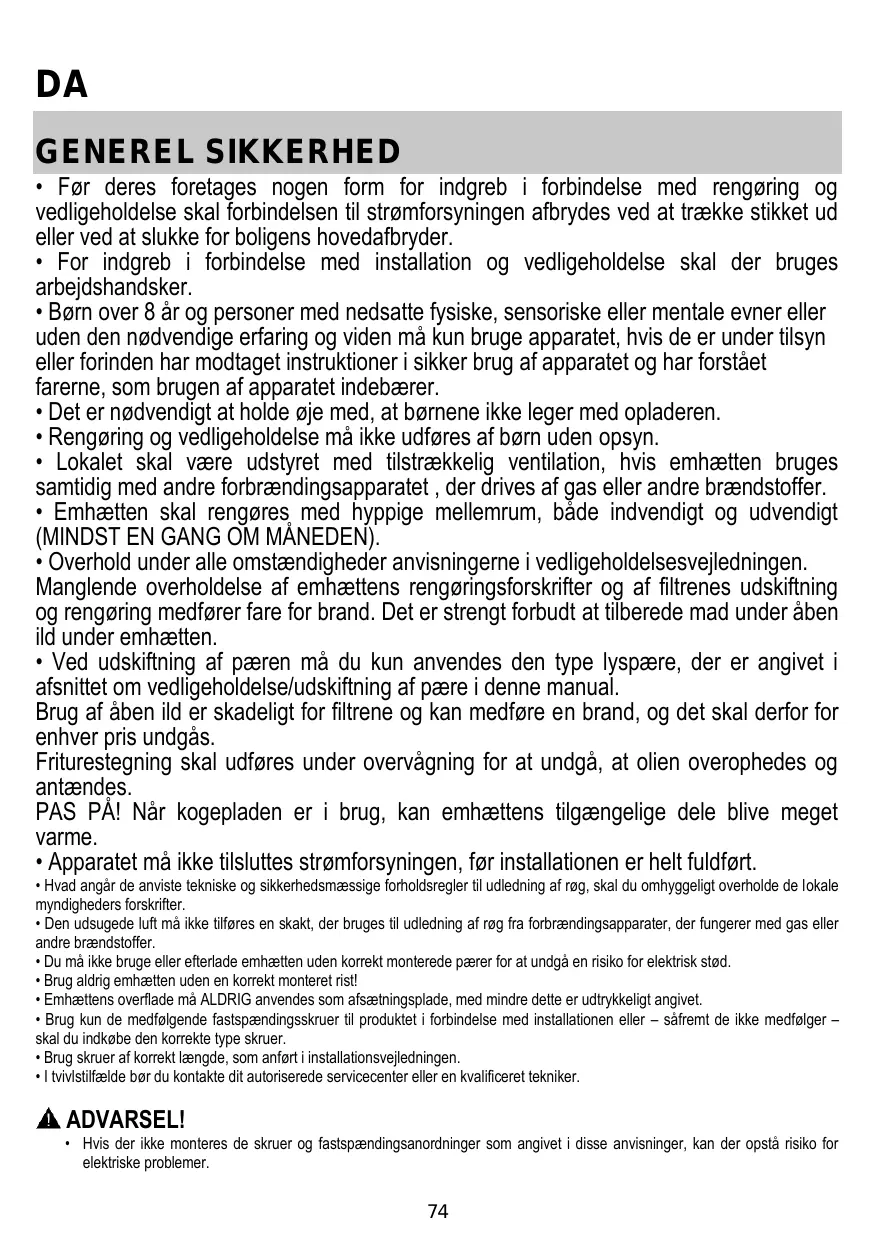

• Før deres foretages nogen form for indgreb i forbindelse med rengøring og vedligeholdelse skal forbindelsen til strømforsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder.
• For indgrep i forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker.
• Børn over 8 År og personer med nedsatte fysiske, sensoriske eller mentale evner ullen den nødvendige erfaring og viden på kun bruge apparatet, hvis de er under tilsyn aller forinden har modtaget instruktioner i sikker brug af apparatet og har forstæt farene, som brugen af apparatet indebærer.
• Det er nødvendigt at holde øje med, at børnene ikke leger med opladenen.
• Rengöring og vedligeholdelse må ikke udføres af børn øden opsyn.
• Lokalet skal vare udstyret med tilstrækkelig ventilation, hvis emhaeten bruges samtidig med andre forbrændingsapparatet , der drives af gas uller andre brandstoffer.
• Emhætten skal rengøres, med hyppige mellemrum,过得 indvendigt og udvendigt (MINDST EN GANG OM MANEDEN).
  Overhold under alle omstændigheder anvisningerne i vedligeholdsesvejledningen. Manglende overholdelse af emhættens rengøringsforskrifter og af filtrenes udskiftning og rengring medforer fare for brand. Det er strengt forbudt at tilberede mad under aben ild under emhætten.
• Ved udskiftning af pæren må du kun anvendes den type lyspære, der er angivet i afsnittet om vedligeholdelse/udskiftning af pæré i/DDne manual.
  Brug af aben ild er skadeligt for filtrene og kan medfrole en brand, og det skal derfor for enhver pris undgås.
  Friturestegning skal udfores under overvågning for at undgå, at olien overophedes og antændes.
  PAS P! Nár kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme.
• Apparatet mä ikke tilsluttes strømforsyningen, før installationen er helt fuldført.
• Hvad angår de anviste tekniske og sikkerhedsmaessige forholdsregler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskritter.
  Den udsugede luft ma化进程 en skakt, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas aller andre brændstoffer.
• Du参加会议的股东应当在出席股东大会时携带以下文件：
• Brug aldrig emhaeten.uden en korrekt monteret rist!
• Emhaettens overflade mä ALDRIG anvendes som afsætningsplade, medindre dette er udtrykkeit angivet.
• Brug kun de medfologende fastspændingsskruer til produktet i forbindelse med installationen eller - säfremt de/DDke medfølger - skal du indkøbe den korrekte type skruer.
• Brug skruer af korrekt længde, som anført i installationsvejledningen.
• I tvivstilfælde bør du kontakte dit autoriserede servicecenter aller en kvalificeret tekniker.

ADVARSEL!

• Hvis der ikke monteres de skruer og fastspændingsanordninger som angivet i disse anvisninger, kan der opstå risiko for elektriske problemer.

• Brug keine sammen med en programmeringsenhed, timer, separat fjernbetjening aller andere eheder, der aktiveres automatisk.

Børn under 3 År skal holds langt væk fra apparatet. Hold apparatet utilgængeligt for børn under 8 År, medindre de konstant overvåges af en voksen.

ADVARSEL: Apparateet er ici beregnet til at blive idriftsat ved hjælp af en ekstern ench edller et separat fjembetjingssystem.
Dette apparat er/DDke beregnet til professionel brug. Apparatet ma ikke anvendes i det fri.
For at undga risiko for kvaestelser skal apparatet handteres og installereres af to aller flere personer.
Installationen, herunder och eventuelle vandforsyningsforbindelser (hvis relevant), og de elektriske tilslutninger, og reparationsarbejde skal udfore af kualificeret personale.

När installationen er færdig, skal emballagen (plastikdele, polystyren osv.) opbevares uden for børns rækkevidde for at undgå kvælningsrisiko.

Brug aldrig apparatet, nár du er vad ell barfodet.

Brug aldrig damprensningsapparater - risiko for elektrisk stød.

Emballagen er 100% genanvendelig og er markeret med genbrugssymbolet

Emhætten kan have et andet udseende i forhold til modellen på tegninerne i/DDne vegledning. Vejledningen til brug, vedligeholdelse og installering er dog uændret.

Overhold venligst alle instruktioner i dettevejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader aller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionere i dettevejledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning, og违法犯罪e til alminderlig husholdning.

Det er vigtigt at opbevare dette vejledning, SSE man far mulighed for at Iese den senere. Ved viseresalg, overdragelse ellr ftynng skal man sorge for, at vejledningen fofger emhaeten.
Laes instruktionerne omhyggeligt: der findes vigtige oplysninger om installering, brug og sikkerhed.
- Der mä ikke udføres elektriske eller mekaniskeændringer på emhaften eller på udslipsrørene.
- Undersøg at ingenkomponenter er beskadiget, før apparatet installereres. Kontakt forhandleren og undlad at fortsette med installereringen, hvis der pavis beskadigelser.

Minimumsafstanden mellek kogegejets stoteoverflade pa komfuret og den nederste del af emhættten ma ikke under 50cm ved elektriske kogeplader, og ikke under 65cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.

Hvis gaskomfurets vegledning angiver en større afstand, skal dette overholds.

ELEKTRISK TILSLUTNING

Netspændingen skal svare til spændingen vist på typeskitet internt i emhæten. Hvis emhæten er udstyret med et stik, skal emhæten tilsluttes en let tilgaengelig stikkontakt, der er i overensstammelse med de gældende standarder. Stikkontakten skal ogsåvine let tilgaengelig after installeringen. Hvis emhæten ikke er udstyret med et stik (direkte tilslutting til elnett),ller hvis stikket ikke findes i et område, der ogsa er let tilgaengeligt after installeringen, skal der moneres en topolet afbrydkontakt i overensstammelse med standarderne, der sørger for fuld afbrydelse fra elnett i tilfælde af forhold i overspændingskategori lll, og i overensstammelse med reglne for elektriske installationer.

OBS!

Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredslæb tilsluttes forsyningsnettet og der udføres kontrol af korrekt Funktion.

Hvis kablet icke er udstyret med et stik,skal ledningerne forbindes i overensstemmelse med den falgende tabel:

Se den angivne værdi på etiketten med tekniske data inde i emhæten.

Ledningsforbindelse

: gul/grøn

N:blà

L:brun

Udskifting af forsyningskabel

Emhaeten er udstyret med en speciel forsyningsledning; hvis这部分 leding beskadiges, skal den bestilles hos den tekniske service.

UDLEDNING AF LUFT

(til versioner med udsugningi)

Tilsut emhaetten til aftraksr or og afkshullet i vaggen, som skal have en diameter, der passer til luftudugningen (studslange).

Hvis rør og hul har en mindre diameter, forringes udsugningskapaciteten og støjen ages betydeligt.

Producenten fraegger sig ethvert ansvar i forbindelse hermed.

! Benyt et rør, der er sá kort som muligt.
! Benyt et rør, der har sá fá kurver som muligt (max. vinkel på kurven: 90^ ).
! Undgå drastiskeændringer i røretsvaersnit.
Fabrikanten fraegger sig ethvert ansvar, his disse regler ireke overholds.

Emhaetten er parat til brug i den sugende udgave.

For at benytt emhaeten i den filtrerende udgave, skal det specielle S'ET MED UDSTYR installeres.

Undersøg på de første sider i这部分 vejledning, om SæTTET MED U dystyR allerede er leveret med emhætten, eller om det skal kæbes separat.

Bemark: Hvis saettet leveres med emhaeten, er det supplerende filtreringssystem baseret på aktiv kul eventuelt allerede installereret i emhaeten.

Oplysingeme til forvandling af emhaeten fra den sugende udgave til den filtrerende udgave findes allerede i donne vejledning.

Sugende udgave

Dampen ledes udenfor vha. et affraeksrør fastgjort til samleflangen.

OBS!

Udledningsrøret leveres ikke, og skal købes.

Aftreksrorets diameter skal svare til diameteren på forbindelsesringen.

OBS!

Hvis emhaeten er udstyret med kulfitre, skal disse filtre fjernes.

Filtrerende udgave

Den indsugede luft affedtes og lugten fjernes, for luften sendes tilbage i lokalet. For at benytte emhætten i/DDne udgave skal der monteres et supplerende filtreringssystem baseret pAktiv kul.

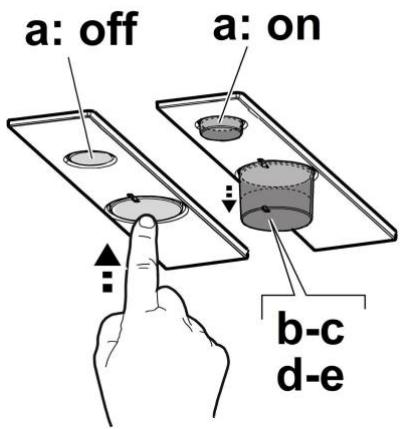

BETJENINGSANORDNINGER

Emhaeten er udstyret med et betjeningspanel, hvorfra man kan styre udsugningshestigheden og tande for lyset til kogepladen.

a. ON/OFF lys
b. OFF motorer
c. -d. -e. Min. (c.), middel (d.), max. (e.) udsgningseffekt.

VEDLIGEHOLDELS

Rengoring

Ved rengaring ma der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengrangismidler i flydende form. ANVEND IKKE VERKT0J ELLER ANDET UDSTYR TIL RENGORGING.

Undgà drug af produiter indeholdende slibemidler BENYT ALDRIG SPRIT!

Vedligeholdelse af fedtfiltre

Tilbageholder de festpartikler, der dannes under tilberedning af mad.

Fedtfilteret skal rengores med milde vaskemidler en gang om maneden (eller när signaleringsystemet for filtermæting angiver behovet - hvis这部分 Funktion finds pa den købte model); filteret kan øgså vaskes i opvaskemaskine ved lave temperaturer og med en kort opvaskecyklus.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil/DDke have negativ indflydelse pa dets filtrerende egenskaber.

Trak i fjederhandtaget for at afmontere fertifilteret.

Vedligeholdelse af kulfilter

Filteret opfanger lugt fra madlavning.

Kulifilteret mættes after længere tids brug alt after typen af komfuret og hyppigheden for rengaring af fedtfilteret. Filterpatronen skal dog under alle omstandendigheder skiftes hvert fjerde maned (eller narr indikatoren for mætning af filteret angiver det, hvis en sādān indicator vindes på modellen). Kulifilteret kan IKKE vaskes eller genanvendses.

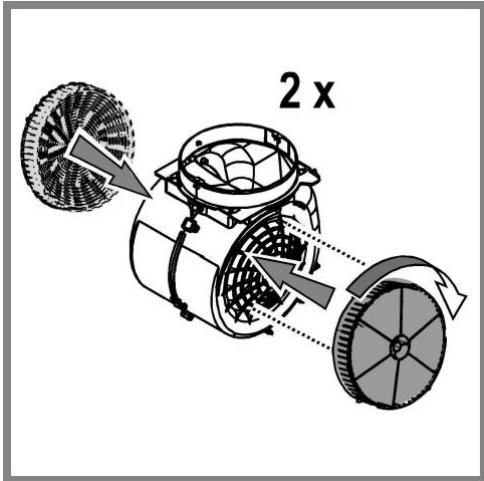

Rundt kulfilter

Laeg et filter til dækning i hver side af beskyttelsenstene for motorens drejehjul, og drej derefter med uret.
Ved afmontering skal man dreje mod uret.

Udskifting af pærer

Afbryd apparatet fra el-nettet.

Pas pa! Sorg for at paereme er kolde fcr de berores.

Fjern udsgningsristen for at fá adgang til rummet med paereme.

Udskift den beskadigede lampe.

Anvend udelukkende lamper med lysdiode på højst 3W-E14. For yderligere detaljer, se det vedlagte blad "ILCOS D" (alfanumerisk position "1d").

Hvis belysningen ikke fungerer, skal man kontrollere, at lampen er korrekt indsat i fatningen, for der rettes henvendelse til et servicecenter.

BORTSKAFFALSE

Dette apparat er mørket i overensstemmelse med det Europæiske Direktiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan vare skadelige for messengers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke handteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstaende overkrydsede skraldespand . Den symboliserer, at elektrisk og elektronisk udstyr ikke帽子ortskaffes sammen med usorteret husholdningsaffald, men indsamles sørskilt.

AlleCOMMUNER har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr Gratis kan afleveres af borgenne pagenbrugsstationer og andre indsamlingssteder erler bliver afhentet direkte fra husholdningerme. Naermere information kan fas hos communens tekniske forvalting.

• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducing af miljøbelastning: Indstil ON på emhaettens laveste hastighed, nr du begynder at lave mad og sluk den først et par minutter after endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost hastigheden i tilfædle, hvor det er不同程度. Udskift kulffilteret/kulfiltrene, nr det er不同程度 for at bibeholde udsugningseffektiviteten. Rens fedtfILTERet/fedtfiltrene, nr det er不同程度 for at bibeholde filtereffektiviteten. Anvend det største kabelsystemdiameter til optimizing af effektiviteten og til minimierung af støjen.

FUNKTIONSFEJL

Hvis der opstär Funktionseil, br man foretag nedenstaende kontrl for man ringer til Servicecenteret.

Hvis emhaeten ikke funggerer:

Kontroller følgende:
- at der ici er strømsvigt.
- at der er valgt en hastighed.

Hvis emhaeten ici renser luften korrekt:

• at den valgte motorhastighed er tilstrækkelig til mængden af røg og damp.
• at kokkenet er korrekt ventileret af hensyn til luftindtaget.
• at kulffilteret seks er slidt (emhaetter i filtrerende udgaver).

Hvis emhaeten slukkes under normal Funktion:

• at der ici er strømsvigt.
• om den flerpolede afbryderkontakt har grebet ind.

Hvis der opstár faktionsfejl, br man inden henvendelse til Servicecenteret, afbryde emhaeten fra elforsyningen i mindst 5 sekunder ved at trakte stikket ud, og derefter tilslutte emhaeten igen. Hvis faktionsfejen stadig er til stede bedes man kontakte Servicecenteret.

TEKNISKE DATA

Højde (cm)	Bredde (cm)	Dybde (cm)	Ø på udsugningsrør (cm)
17,2	49,3-69,3	25,7	12,5

CE

KOMPONENTER der ikke leveres med emhaeten

Du kan downloade Sikkerhedsanvisningerne, Brugsvejledningen, Databladet og Energidataene, ved at:

• Besoge vores website docs.whirlpool.eu
  Ved hjaelp af QR-koden
  Eller som alternative kontakte vores serviceafdeling (Telefonnummeret findes

i garantihaeftet). Nár du kontakter vores serviceafdeling, bedes du angive koderne pà dit produits identifikationsskiit.
