Produkttype	Emhætte
Mærke	Whirlpool
Model	WHCN 64 F LM X
Bredde	60 cm (598 mm)
Dybde	50 cm (498 mm)
Højde	15 cm (148 mm)
Vægt	10 kg
Strømforsyning	220-240 V, 50 Hz
Motoreffekt	220 W
Maksimal luftstrøm	650 m³/h
Støjniveau	65 dB(A)
Energiklasse	A
Antal lys	2
Lystype	LED
Fedtfilter	Aluminium, vaskbart
Kontroltype	Elektroniske trykknapper
Installationstype	Vægmonteret, skorsten
Udsugningstype	Rørført eller recirkulation (valgfrit)
Antal hastigheder	3 + intensiv
Rørdiameter	150 mm
Skorstenshøjde	Justerbar
Sikkerhedsfunktioner	Motoroverbelastningsbeskyttelse
Vedligeholdelse	Fedtfilter vaskbart hver 2. måned; kulfilterudskiftning ved recirkulation
Reservedele	Fås på forespørgsel
Manual medfølger	156 sider

Ofte stillede spørgsmål - WHCN 64 F LM X WHIRLPOOL

Hvordan installerer jeg emhætten?

Installation skal udføres af en kvalificeret tekniker. Emhætten skal monteres i en minimumsafstand på 65 cm over elektriske kogeplader og 75 cm over gaskogeplader. Fastgør skorstenen til væggen og tilslut røret til den eksterne udgang. Ved recirkulation installeres kulfilteret. Se installationsvejledningen for detaljerede trin.

Hvordan rengør jeg fedtfilteret?

Aluminiumsfedtfilteret skal fjernes og vaskes hver 2. måned. Læg det i blød i varmt vand med mildt rengøringsmiddel, skyl og tør grundigt. Det kan også rengøres i opvaskemaskinen ved lav temperatur. Geninstaller kun, når det er helt tørt for at undgå skader.

Kan jeg bruge emhætten i recirkulationstilstand?

Ja, WHCN 64 F LM X kan bruges i recirkulationstilstand med et valgfrit kulfilter. Dette filter absorberer lugte og skal udskiftes hver 3-6 måneder afhængigt af brug. Sættet fås som tilbehør.

Hvilken type pære bruger den?

Emhætten bruger LED-lys (integreret eller udskifteligt). Tjek manualen for den nøjagtige model. LED-pærer er energieffektive og har lang levetid. For at udskifte, fjern forsigtigt den gamle pære og indsæt den nye, og sørg for at den sidder sikkert.

Hvordan udskifter jeg kulfilteret?

Ved recirkulationstilstand skal kulfilteret udskiftes hver 3-6 måneder. Fjern fedtfilteret, få adgang til kulfilteret og skub det ud. Indsæt et nyt filter (samme model) og saml igen. Bemærk at kulfilteret ikke kan vaskes.

Hvordan justerer jeg hastigheden?

Emhætten har 3 hastigheder plus en intensiv tilstand. Tryk på hastighedsknappen for at skifte mellem indstillingerne: lav til simring, medium til normal madlavning, høj til kraftig røg. Den intensive tilstand kører i 10 minutter og vender derefter tilbage til den forrige indstilling.

Hvad gør jeg, hvis motoren ikke virker?

Først skal du kontrollere strømforsyningen og sikre, at emhætten er tilsluttet. Kontroller, at afbryderen ikke er sprunget. Hvis motoren er lydløs, kan den være overophedet eller defekt. Nulstil ved at slukke og vente 30 minutter. Hvis problemet fortsætter, kontakt Whirlpool service.

Er denne emhætte egnet til en 60 cm kogeplade?

Ja, WHCN 64 F LM X har en bredde på 60 cm og er designet til standard 60 cm kogeplader. Den skal dække hele tilberedningsfladen for effektiv udsugning. Sørg for, at installationshøjden overholder sikkerhedsretningslinjerne.

Hvordan nulstiller jeg filteralarmen?

Efter rengøring eller udskiftning af filtrene kan alarmindikatoren blinke. For at nulstille, tryk og hold filter nulstillingsknappen i cirka 3-5 sekunder, indtil indikatoren slukker. Se manualen for nøjagtig knapplacering.

Hvor finder jeg reservedele?

Reservedele som filtre, lys og motorkomponenter fås hos autoriserede Whirlpool-forhandlere eller online. Brug modelnummer WHCN 64 F LM X til at bestille. Brug altid originale dele for at sikre kompatibilitet og sikkerhed.

BRUGSANVISNING WHCN 64 F LM X WHIRLPOOL

- Før deres foretages nogen form for indgreb i forbindelse med rengøring og vedligeholdelse skal forbindelsen til strømforsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder.

- For indgreb i forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker.

- Børn over 8 år og personer med nedsatte fysiske, sensoriske eller mentale evner eller uden den nødvendige erfaring og viden må ikke bruge apparatet, hvis de er under tilsyn eller forinden har modtaget instruktioner i sikker brug af apparatet og har forstået farerne, som brugen af apparatet indebærer.

- Det er nødvendigt at holde øje med, at børnene ikke leger med opladeren.

- Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.

- Lokalet skal være udstyret med tilstrækkelig ventilation, hvis emhætten bruges samtidig med andre forbrændingsapparatet, der drives af gas eller andre brændstoffer.

- Emhætten skal rengøres med hyppige mellemrum, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN).

• Overhold under alle omstændigheder anvisningerne i vedligeholdelsesvejledningen. Manglende overholdelse af emhættens rengøringsforskrifter og af filtrenes udskiftning og rengøring medfører fare for brand. Det er strengt forbudt at tilberede mad under åben ild under emhætten.

- Ved udskiftning af pæren må du kun anvendes den type lyspære, der er angivet i afsnittet om vedligeholdelse/udskiftning af pære i denne manual.

Brug af åben ild er skadeligt for filtrene og kan medføre en brand, og det skal derfor for enhver pris undgås.

Friturestegning skal udføres under overvågning for at undgå, at olien overophedes og antændes.

PAS PÅ! Når kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme.

- Apparatet må ikke tilsluttes strømforsyningen, før installationen er helt fuldført.

- Hvad angår de anviste tekniske og sikkerhedsmæssige forholdsregler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskrifter.

- Den udsugede luft må ikke tilføres en skakt, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas eller andre brændstoffer.

▲ ADVARSEL! Hvis der ikke monteres de skruer og fastspændingsanordninger som angivet i disse anvisninger, kan der opstå risiko for elektriske problemer.

- Du må ikke bruge eller efterlade emhætten uden korrekt monterede pærer for at undgå en risiko for elektrisk stød.

- Brug aldrig emhætten uden en korrekt monteret rist!

- Emhættens overflade må ALDRIG anvendes som afsætningsplade, med mindre dette er udtrykkeligt angivet.

• Brug kun de medfølgende fastspændingsskruer til produktet i forbindelse med installationen eller – såfremt de ikke medfølger – skal du indkøbe den korrekte type skruer.
• Brug skruer af korrekt længde, som anført i installationsvejledningen.
• I tvivlstilfælde bør du kontakte dit autoriserede servicecenter eller en kvalificeret tekniker.

▲ ADVARSEL! Brug ikke sammen med en programmeringsenhed, timer, separat fjernbetjening eller andre enheder, der aktiveres automatisk.

Børn under 3 år skal holdes langt væk fra apparatet. Hold apparatet utilgængeligt for børn under 8 år, med mindre de konstant overvåges af en voksen.

ADVARSEL: Apparatet er ikke beregnet til at blive idriftsat ved hjælp af en ekstern enhed eller et separat fjernbetjeningssystem.
Dette apparat er ikke beregnet til professionel brug. Apparatet må ikke anvendes i det fri.
For at undgå risiko for kvæstelser skal apparatet håndteres og installeres af to eller flere personer.
Installationen, herunder også eventuelle vandforsyningsforbindelser (hvis relevant), og de elektriske tilslutninger, og reparationsarbejde skal udføres af kvalificeret personale.

Når installationen er færdig, skal emballagen (plastikdele, polystyren osv.) opbevares uden for børns rækkevidde for at undgå kvælningsrisiko.

Brug aldrig apparatet, när du er våd eller barfodet.

Brug aldrig damprensningsapparater – risiko for elektrisk stød.

Emballagen er 100% genanvendelig og er markeret med genbrugssymbolet

Emhætten kan have et andet udseende i forhold til modellen på tegninerne i denne vejledning. Vejledningen til brug, vedligeholdelse og installering er dog uændret.

Overhold venligst alle instruktioner i denne vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning, og må kun benyttes til almindelig husholdning.

• Det er vigtigt at opbevare denne vejledning, så man får mulighed for at læse den senere. Ved viseresalg, overdragelse eller flytning skal man sørge for, at vejledningen følger emhætten.
  • Læs instruktionerne omhyggeligt: der findes vigtige oplysninger om installering, brug og sikkerhed.
  • Der må ikke udføres elektriske eller mekaniske ændringer på emhætten eller på udslipsrørene.
• Undersøg at ingen komponenter er beskadiget, før apparatet installeres. Kontakt forhandleren og undlad at fortsætte med installeringen, hvis der påvises beskadigelser.
• Minimumsafstanden mellem kogegrejets støtteoverflade på komfuret og den nederste del af emhætten må ikke være under 50cm ved elektriske kogeplader, og ikke under 65cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.

Hvis gaskomfurets vejledning angiver en større afstand, skal dette overholdes.

ELEKTRISK TILSLUTNING

Netspændingen skal svare til spændingen vist på typeskiltet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal også være let tilgængelig efter installeringen. Hvis emhætten ikke er udstyret med et stik (direkte

tilslutning til elnettet), eller hvis stikket ikke findes i et område, der også er let tilgængeligt efter installeringen, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori III, og i overensstemmelse med reglerne for elektriske installationer.

▲ OBS! Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet og der udføres kontrol af korrekt funktion.

Hvis kablet ikke er udstyret med et stik, skal ledningerne forbindes i overensstemmelse med den følgende tabel:

Ledningsnettets spænding og frekvens

Se den angivne værdi på etiketten med tekniske data inde i emhætten.

Ledningsforbindelse

Udskiftning af forsyningskabel

Emhætten er udstyret med en speciel forsyningsledning; hvis denne ledning beskadiges, skal den bestilles hos den tekniske service.

UDLEDNING AF LUFT

(til versioner med udsugningi)

Tilslut emhætten til aftræksrør og aftrækshullet i væggen, som skal have en diameter, der passer til luftudsugningen (studsflange).

Hvis rør og hul har en mindre diameter, forringes udsugningskapaciteten og støjen øges betydeligt.

Producenten fralægger sig ethvert ansvar i forbindelse hermed.

! Benyt et rør, der er så kort som muligt.
! Benyt et rør, der har så få kurver som muligt (max. vinkel på kurven: 90°).
! Undgå drastiske ændringer i rørets tværsnit.
! Fabrikanten fralægger sig ethvert ansvar, hvis disse regler ikke overholdes.

! Emhætten er parat til brug i den sugende udgave.

For at benytte emhætten i den filtrerende udgave, skal det specielle SÆT MED UDSTYR installeres.

Undersøg på de første sider i denne vejledning, om SÆTTET MED UDSTYR allerede er leveret med emhætten, eller om det skal købes separat.

Bemærk: Hvis sættet leveres med emhætten, er det supplerende filtreringssystem baseret på aktivt kul eventuelt allerede installeret i emhætten.

Oplysningerne til forvandling af emhætten fra den sugende udgave til den filtrerende udgave findes allerede i denne vejledning.

Sugende udgave

Dampen ledes udenfor vha. et aftræksrør fastgjort til samleflangen.

OBS!

Udledningsrøret leveres ikke, og skal købes.

Aftræksrørets diameter skal svare til diameteren på forbindelsesringen.

OBS!

Hvis emhætten er udstyret med kulfiltre, skal disse filtre fjernes.

Filtrerende udgave

Den indsugede luft affedtes og lugten fjernes, før luften sendes tilbage i lokalet. For at benytte emhætten i denne udgave skal der monteres et supplerende filtreringssystem baseret på aktivt kul.

BETJENINGSANORDNINGER

Emhætten er udstyret med et betjeningspanel, hvorfra man kan styre udsugningshastigheden og tænde for lyset til kogepladen.

T1 T2 T3 T4

T1. Lyskontakt ON/OFF.
T2. OFF-kontakt/hastighed 1
T3. Valg af hastighed 2
T4. Valg af hastighed 3

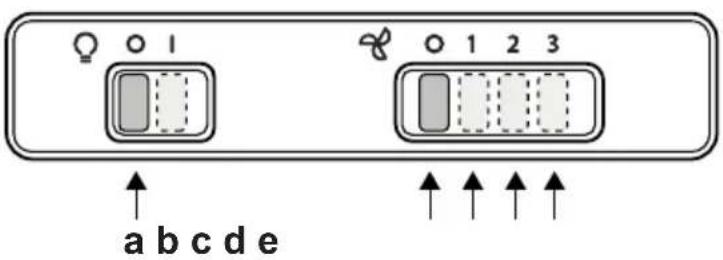

a. ON/OFF lys
b. OFF motorer
c. - d. - e. Min. (c.), middel (d.), max. (e.) udsugningseffekt.

VEDLIGEHOLDELSE

Rengøring

Ved rengøring må der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengøringsmidler i flydende form.

ANVEND IKKE VÆRKT∅J ELLER ANDET UDSTYR TIL RENG∅RING.

Undgå brug af produkter indeholdende slibemidler BENYT ALDRIG SPRIT!

Vedligeholdelse af fedtfiltre

Tilbageholder de fedtpartikler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres én gang om måneden med milde rengøringsmidler; filteret kan også vaskes i opvaskemaskine ved lav temperatur og på et kort opvaskeprogram.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

Træk i fjederhåndtaget for at afmontere fedtfilteret.

Vedligeholdelse af kulfilter

Filteret opfanger lugt fra madlavning.

Kulfilteret skal udskiftes hver 4. Måned, hvis emhætten ikke benyttes intensivt, eller oftere.

Kulfilteret kan IKKE vaskes eller genanvendes.

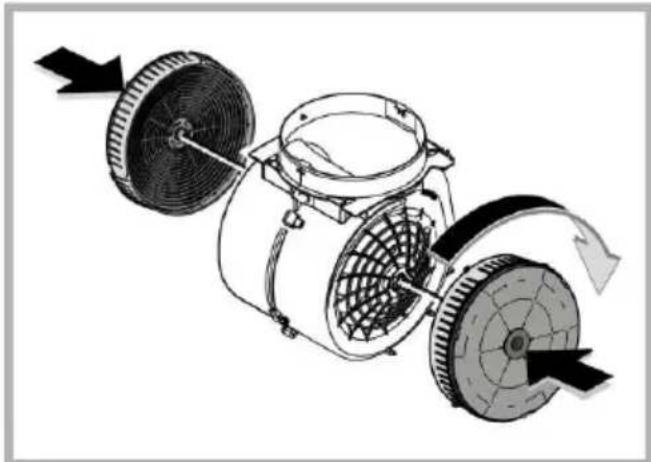

Rundt kulfilter

Læg et filter til dækning i hver side af beskyttelsesristene for motorens drejehjul, og drej derefter med uret.

Ved afmontering skal man dreje mod uret.

Udskiftning af pærer

Emhætten er udstyret med et belysningssystem baseret på lysdiode-teknologi.

Lysdioderne sikrer optimal belysning, holdbarhed op til 10 gange længere end almindelige pærer, og de giver mulighed for at spare 90% elektricitet.

Belysningssystemet kan ikke udskiftes af brugeren, kontakt servicecenteret i tilfælde af funktionsfejl.

BORTSKAFFELSE

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående overkrydsede skraldespand . Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.

• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducing af miljøbelastning: Indstil ON på emhættens laveste hastighed, når du begynder at lave mad og sluk den først et par minutter efter endt madlavning. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost hastigheden i tilfælde, hvor det er nødvendigt. Udskift kulfilteret/kulfiltrene, når det er nødvendigt for at bibeholde udsugningseffektiviteten. Rens fedtfilteret/fedtfiltrene, når det er nødvendigt for at bibeholde filtereffektiviteten. Anvend det største kabelsystemdiameter til optimering af effektiviteten og til minimering af støjen.

FUNKTIONSFEJL

Hvis der opstår funktionsfejl, bør man foretage nedenstående kontrol før man ringer til Servicecenteret.

• Hvis emhætten ikke fungerer:

• at der ikke er strømsvigt.
• at der er valgt en hastighed.

- Hvis emhætten ikke renser luften korrekt:

• at den valgte motorhastighed er tilstrækkelig til mængden af røg og damp.
• at køkkenet er korrekt ventileret af hensyn til luftindtaget.
• at kulfilteret ikke er slidt (emhætter i filtrerende udgaver).

- Hvis emhætten slukkes under normal funktion:

• at der ikke er strømsvigt.
• om den flerpolede afbryderkontakt har grebet ind.

Hvis der opstår funktionsfejl, bør man inden henvendelse til Servicecenteret, afbryde emhætten fra elforsyningen i mindst 5 sekunder ved at trække stikket ud, og derefter tilslutte emhætten igen. Hvis funktionsfejlen stadig er til stede bedes man kontakte Servicecenteret.

TEKNISKE DATA

Højde (cm)	Bredde (cm)	Dybde (cm)	∅ på udsugningsrør (cm)
71 -100,582 - 111	90 - 60	40	15-12,5-12

Komponenter der ikke leveres med emhætten

Du kan downloade Sikkerhedsanvisningerne, Brugsvejledningen, Databladet og Energidataene, ved at:

• Besøge vores website docs.whirlpool.eu
  • Ved hjælp af QR-koden
• Eller som alternativ kontakte vores serviceafdeling (Telefonnummeret findes i garantihæftet). Når du kontakter vores serviceafdeling, bedes du angive koderne på dit produkts identifikationsskilt.
